مقبض الطرد

📅 آخر تحديث: ٤ أغسطس ٢٠٢٦
✍️ نُشر في: ٤ أغسطس ٢٠٢٦
📷 يحتوي على 29 صور
الموسوعة الحرة
مقبض سلكي متصل بـ "أذنين" في علبة طلاء معدنية، يستخدم هنا للعسل.

تُستخدم مقابض العبوات ، أو حواملها ، لتسهيل استخدامها . وهي مصممة لتبسيط عملية رفع وحمل العبوات وتحسين بيئة العمل . [ 1 ] [ 2 ] [ 3 ] [ 4 ] تُضفي المقابض الموجودة على عبوات المستهلكين مزيدًا من الراحة وتُسهّل الاستخدام والسكب. كما أن تأثير المقابض على تكاليف مواد التعبئة والتغليف وكفاءة خطوط الإنتاج بالغ الأهمية. يُمكن تعريف المقبض بأنه "ملحق مُثبّت على عبوة أو جزء منها لغرض الإمساك بها أو حملها". [ 5 ] في بعض الأحيان، يُمكن استخدام المقبض لتعليق العبوة لتوزيعها أو استخدامها.

يمكن دمج المقابض في العبوة، أحياناً على شكل فتحات أو مقابض يدوية . كما يمكن تركيبها على العبوة النهائية بعد تعبئتها وإغلاقها، أو حتى عند نقطة البيع.

غالباً ما يتم تفصيل معايير الأداء والتصميم للمقابض في عقد أو مواصفات . على سبيل المثال، تم تحديد مقابض بعض حاويات الحكومة الأمريكية في معيار Mil-Std-648. [ 6 ]

تاريخ

لطالما شعر الناس بالحاجة إلى أشكال تغليف يسهل حملها واستخدامها. بعض هذه الأشكال، مثل الجرار الفخارية والأمفورات ، [ 7 ] يعود تاريخها إلى العصر الحجري الحديث. وقد صُنعت مقابض في عبوات وأوعية مثل الفخار والخزف الحجري. كما أُضيفت الأسلاك والحبال والخوص عند الحاجة.

صناديق

تحتوي الصناديق الخشبية عادةً على فتحات لليد أو مقابض معدنية مثبتة لتسهيل حملها. كما تحتوي الصناديق الفولاذية في كثير من الأحيان على مقابض مثبتة أو حلقات مفصلية.

يمكن تزويد الصناديق الكرتونية المموجة بفتحات يدوية مقطوعة مسبقًا في أطرافها لتسهيل عمليات مناولة المواد. [ 8 ] وتُستخدم عدة تصاميم في هذا الشأن. [ 9 ] [ 10 ] كما يجب الحرص على ألا تُضعف هذه الفتحات اليدوية متانة الصندوق. [ 11 ] [ 12 ] [ 13 ]

بحسب المحتويات ودرجة التعامل المطلوبة، قد يلزم أحيانًا تدعيم الصناديق لمنع تمزقها. ويمكن استخدام أشرطة تقوية، سواء كانت حساسة للضغط أو مُفعّلة بالحرارة، على الصناديق بالقرب من فتحات الدخول. [ 14 ] [ 15 ]

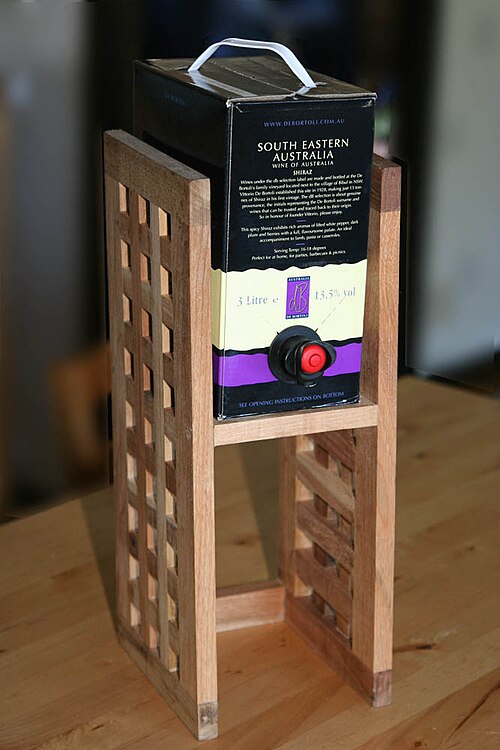

تتوفر أيضًا تركيبات بلاستيكية أو مركبة منفصلة للصناديق الكرتونية المموجة. [ 16 ] [ 17 ]

زجاجات بلاستيكية

تحتوي العديد من الحاويات البلاستيكية على مقابض مدمجة. غالبًا ما تحتوي حاويات الشحن البلاستيكية وأحواض التخزين على مقابض مصبوبة فيها. كما أن الحاويات المصبوبة بالنفخ والمخصصة للاستخدام المنزلي غالبًا ما تحتوي على مقابض مدمجة أو تكون مصممة بشكل يسهل الإمساك بها. [ 18 ] [ 19 ] غالبًا ما تحتوي قرب الماء الساخن على مقبض أو فتحة للتعليق.

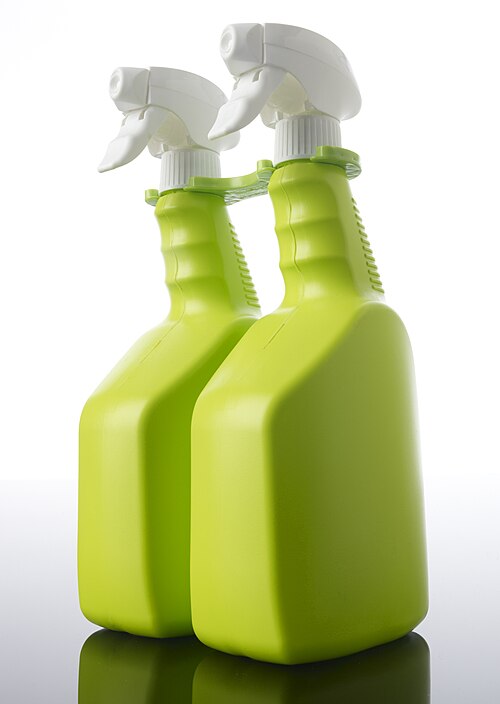

تُضاف أحيانًا مقابض منفصلة إلى الزجاجة، عادةً حول عنقها عند السدادة. يُسهّل هذا عملية تشكيل الزجاجة ويُتيح استخدام زجاجات أخف وزنًا. وقد طُوّرت عدة طرق في هذا الشأن. [ 20 ] [ 21 ] [ 22 ] [ 23 ] [ 24 ]

أكياس

تحتوي أنواع عديدة من الحقائب على مقابض لتسهيل حملها. فغالباً ما تحتوي حقائب التسوق الورقية والقماشية والبلاستيكية على مقابض لمساعدة المتسوقين على حمل الأحمال الثقيلة. أما الحقائب الكبيرة، فقد تحتوي على أحزمة رفع أو مقابض يدوية لتمكين الأشخاص أو المعدات من رفع الحمولة أو تثبيتها.

عبوات متعددة من حاويات المشروبات

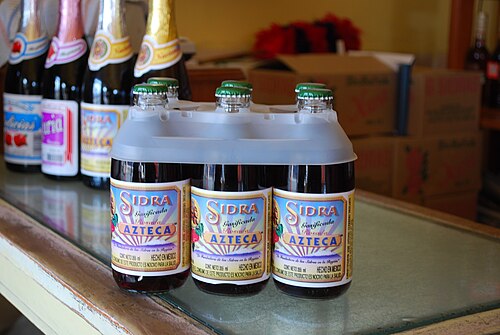

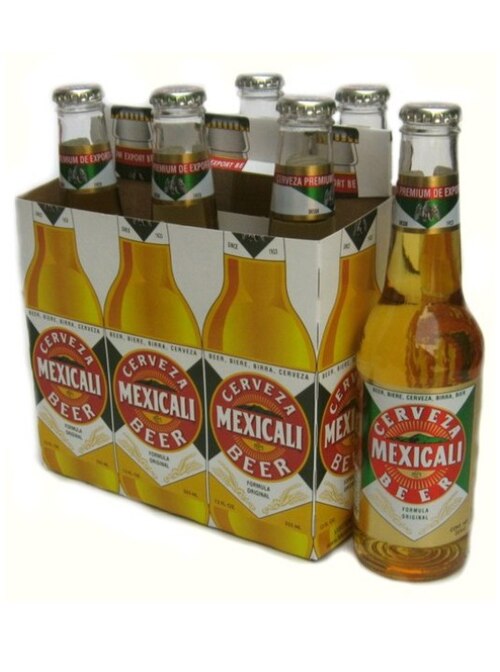

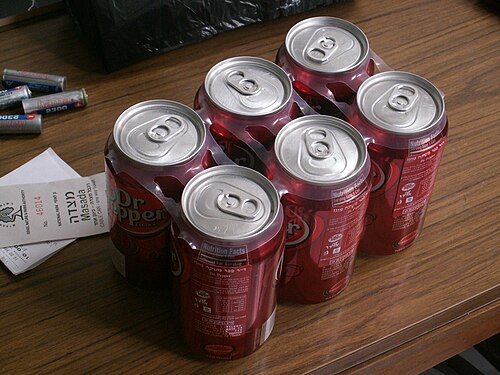

تحتوي العبوات المتعددة المغلفة بغلاف بلاستيكي غالبًا على أطراف مفتوحة (حلقات دائرية) يمكن استخدامها كمقابض. تتوفر طرق لتقوية الغلاف البلاستيكي عند الحاجة. [ 25 ] [ 26 ] تُستخدم المقابض عادةً في حوامل المشروبات.

مقبض شريط

ست زجاجات مياه سعة 1.5 لتر بمقابض لاصقة. تم وضع شريط لاصق شفاف ورغوة حمراء على غشاء انكماشي مسطح قبل لصقه على الزجاجات. يؤدي الانكماش اللاحق إلى شد الغشاء ورفع المقبض.

يُستخدم الشريط اللاصق الحساس للضغط غالبًا كمقبض: شريط خيطي أو أشرطة بلاستيكية متينة مدعومة بغشاء بلاستيكي (بولي بروبيلين أو بوليستر). يمكن وضع حلقة حول العبوة مع استخدام ورق أو غشاء لتغطية المادة اللاصقة في الجزء الأوسط.

مثال آخر على استخدام غلاف بلاستيكي قابل للانكماش هو وضع شريط لاصق على غلاف بلاستيكي به شقوق على جانبيه. عند انكماش الغلاف، يبقى الشريط اللاصق ثابتًا، مما يُشكّل مقبضًا. [ 27 ] أما الأكثر شيوعًا (كما هو موضح في الصورة) فهو وضع شريط لاصق ذي جزء مركزي غير مُحكم على الغلاف البلاستيكي القابل للانكماش قبل تغليف المنتجات. مرة أخرى، ينكمش الغلاف البلاستيكي بينما يبقى الشريط اللاصق ثابتًا، مما يؤدي إلى رفع الجزء غير المُحكم.

يمكن دمج مقابض شريط لاصق الضغط الحساس في هيكل الصندوق أو الكيس، أو يمكن إضافتها بعد اكتمال التغليف. [ 28 ] تتوفر أحيانًا آلات تطبيق متخصصة. [ 29 ]

مقبض الكفالة

يتكون مقبض الحلقة من حلقة مفتوحة متصلة أطرافها بالغرض أو العبوة، وأحيانًا بقواعد أو أجزاء ثابتة. تتوفر عدة تصاميم، وعادةً ما تُصنع مقابض الحلقات من المعدن (سلك) أو البلاستيك. وهو نوع من مقابض التغليف يُستخدم لحمل أو تعليق أشياء مثل العلب والدلاء والجرار.

الاختبار

تتوفر العديد من خيارات اختبار التغليف لمهندسي التغليف للمساعدة في تحديد مدى ملاءمة مقابض التغليف.

يمكن استخدام الأشخاص بشكل مباشر في التقييم. يمكن لعدة أشخاص مختلفين حمل (وحتى إساءة استخدام) خيارات التعامل والتغليف للتقييمات الذاتية. ويمكن تجميع هذه التقييمات في تقرير. [ 30 ]

تُستخدم أيضًا إجراءات مخبرية أكثر موضوعية. تُستخدم أيادٍ مُثبّتة بتصاميم مختلفة لحمل المقبض (وأحيانًا مقبضان للصندوق). يصف دليل ASTM الدولي D6804، الدليل القياسي لتصميم فتحات المقابض في الصناديق الكرتونية المموجة، "اختبار الارتجاج" من خلال إجراءات اختبار السقوط المُعدّلة أو باستخدام معدلات السحب الثابتة لآلة اختبار عالمية . يتطلب معيار ASTM F852، مواصفات حاويات البنزين والكيروسين والديزل المحمولة للاستخدام المنزلي، "اختبار ارتجاج" شديد للمقبض. تُستخدم إجراءات الاختبار هذه أيضًا على أنواع أخرى من العبوات. [ 31 ] [ 32 ] تُجرى إجراءات اختبار أخرى بقوة ثابتة عن طريق تعليق عبوة مُحمّلة بوزن ثقيل لفترة طويلة أو حتى باستخدام جهاز طرد مركزي . [ 33 ] [ 34 ]
