رشاش M60

📅 آخر تحديث: ٢٥ يوليو ٢٠٢٦
✍️ نُشر في: ٢٥ يوليو ٢٠٢٦
📷 يحتوي على 91 صور
الموسوعة الحرة

رشاش عيار 7.62 ملم، M60
رشاش M60 مع حامل ثنائي القوائم مطوي
يكتبمدفع رشاش عام
مدفع رشاش متوسط
مكان المنشأالولايات المتحدة
سجل الخدمة
في الخدمة1957-حتى الآن
مستخدم بواسطةانظر المستخدمين
الحروب
تاريخ الإنتاج
مُصمم1952–1957 [4]
الشركة المصنعة
تكلفة الوحدة6000 دولار أمريكي (M60E3) [5]
تم إنتاجه1957-حتى الآن
المتغيراتانظر المتغيرات
تحديد
كتلة10.5 كجم (23.15 رطل)
طول1,105 ملم (43.5 بوصة)
 طول البرميل560 ملم (22.0 بوصة)
خرطوشة7.62×51 ملم الناتو
عيار7.62 ملم (0.308 بوصة)
فعلمكبس غازي يعمل بالغاز ، قصير الشوط، [6] برغي دوار مفتوح
معدل إطلاق النار550–650 طلقة/دقيقة [7]
سرعة الفوهة2800 قدم/ثانية (853 متر/ثانية)
مدى الرماية الفعال1200 ياردة (1100 متر) [5]
أقصى مدى لإطلاق النار4,073 ياردة (3,724 م) [5]
نظام التغذيةحزام التفكك مع وصلات M13
المعالم السياحيةمشاهد حديدية

M60 ، رسميًا المدفع الرشاش عيار 7.62 مم، M60 ، هي عائلة من المدافع الرشاشة الأمريكية متعددة الأغراض التي تطلق خراطيش الناتو عيار 7.62×51 مم من حزام متفكك من روابط M13 . هناك عدة أنواع من الذخيرة المعتمدة للاستخدام في M60، بما في ذلك الطلقات الكروية والرصاصية والخارقة للدروع . [5 ]

تم اعتماده في عام 1957 وتم توزيعه على الوحدات بدءًا من عام 1959. وقد خدم مع كل فرع من فروع الجيش الأمريكي وما زال يخدم مع القوات المسلحة لدول أخرى. يستمر تصنيعه وترقيته المستمرة للشراء العسكري والتجاري حتى القرن الحادي والعشرين، على الرغم من استبداله أو استكماله في معظم الأدوار بتصميمات أخرى، وأبرزها مدفع رشاش M240 في الخدمة الأمريكية. [8]

ملخص

جندي مشاة متخفي ومسلح بمدفع رشاش من طراز M60.

M60 هو مدفع رشاش يتم تغذيته بحزام ويطلق خرطوشة 7.62 × 51 مم من حلف شمال الأطلسي (مشابهة لخرطوشة .308 Winchester )، والتي تُستخدم عادةً في البنادق الأكبر حجمًا، مثل M14 . يُستخدم عادةً كسلاح يخدمه طاقم ويتم تشغيله بواسطة فريق مكون من فردين أو ثلاثة أفراد. يتكون الفريق من المدفعي، والمدفعي المساعد (AG)، وحامل الذخيرة. إن وزن المدفع وكمية الذخيرة التي يمكن أن يستهلكها عند إطلاقه تجعل من الصعب على جندي واحد حمله وتشغيله. يحمل المدفعي السلاح وما بين 200 إلى 1000 طلقة من الذخيرة حسب القوة والقدرة على التحمل. يحمل المساعد برميلًا احتياطيًا وذخيرة إضافية ويعيد تحميل الأهداف وتحديدها للمدفعي. يحمل حامل الذخيرة ذخيرة إضافية وحامل ثلاثي القوائم مع آلية العبور والرفع المرتبطة به، إذا تم إصداره، ويحضر المزيد من الذخيرة حسب الحاجة أثناء إطلاق النار. [ بحاجة لمصدر ]

طيار أمريكي يطلق النار من بندقية M60 من وضع الوقوف خلال مسابقة Defender Challenge في عام 1988.

يمكن إطلاق النار بدقة من M60 على مسافات قصيرة من الكتف بفضل تصميمها. كان هذا متطلبًا أوليًا للتصميم واستمرارًا في المفهوم من بندقية براوننج الأوتوماتيكية M1918 . يمكن أيضًا إطلاقها من الحامل ثنائي القوائم المتكامل، والحامل ثلاثي القوائم M122 ، وبعض الحوامل الأخرى. [9]

تأتي ذخيرة M60 في صندوق من الورق المقوى يحتوي على حزام من القماش يحتوي على 100 طلقة مرتبطة مسبقًا. يستخدم M60 رابط ذخيرة M13، وهو تغيير عن نظام رابط M1 الأقدم الذي لم يكن متوافقًا معه. تم تعزيز حزام القماش للسماح بتعليقه من الإصدار الحالي من صينية التغذية. تاريخيًا، استخدمت الوحدات في فيتنام علب B3A من عبوات C-rations مقفلة في نظام تثبيت صندوق الذخيرة لدحرجة أحزمة الذخيرة للحصول على تغذية أكثر استقامة وسلاسة إلى منفذ التحميل لتعزيز موثوقية التغذية. غيرت النماذج اللاحقة نقطة تثبيت صندوق الذخيرة وجعلت هذا التكيف غير ضروري. [10]

تم اعتماد M60 من قبل العديد من الوكالات العسكرية في جميع أنحاء العالم. كما تم تحديثها وتحديثها على مر السنين لتلبية المتطلبات العسكرية الحديثة. [ بحاجة لمصدر ]

تاريخ

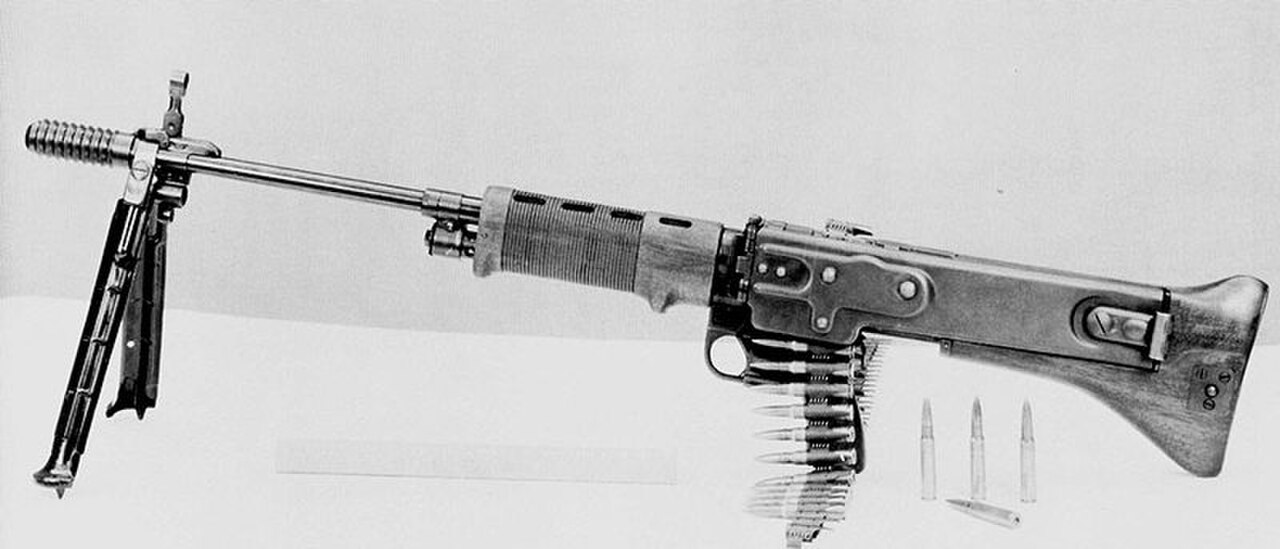

المدفع الرشاش التجريبي T-44 تم تطويره من المدافع الرشاشة الألمانية FG 42 و MG 42 .

بدأ تطوير مدفع رشاش M60 في أواخر الأربعينيات من القرن العشرين كبرنامج لمدفع رشاش جديد أخف وزنًا عيار 7.62 ملم. وقد تم اشتقاقه جزئيًا من المدافع الألمانية في الحرب العالمية الثانية (وأبرزها FG 42 و MG 42 )، [11] [12] ولكنه احتوى أيضًا على ابتكارات أمريكية. تم تسمية إصدار التقييم النهائي باسم T161E3. كان من المفترض أن يحل محل بندقية براوننج الأوتوماتيكية M1918 ومدفع رشاش براوننج M1919A6 في دور السلاح الأوتوماتيكي للفرقة، وفي دور المدفع الرشاش المتوسط. كان أحد الأسلحة التي تم اختبارها ضده أثناء عملية شرائه هو FN MAG .

اعتمد الجيش الأمريكي T161E3 كـ M60 في عام 1957. [13] كان قرار اعتماد M60 بدلاً من التصاميم الأجنبية، مثل الإصدارات المعدلة من MG 42 الألمانية التي أثبتت كفاءتها أو FN MAG التي لم تثبت كفاءتها بعد، يرجع إلى حد كبير إلى متطلبات الكونجرس التي تقضي بإعطاء الأفضلية لتصميمات مصنعي الأسلحة الأمريكيين في المقام الأول لتجنب رسوم الترخيص، ولكن أيضًا لدعم الشركات الأمريكية.

مدفع رشاش M60 يستخدم خلال حرب فيتنام عام 1966.

حرب فيتنام

استخدمت العديد من الوحدات الأمريكية مدفع M60 أثناء حرب فيتنام كسلاح آلي للفرقة . كان كل جندي في فرقة البندقية يحمل 200 طلقة إضافية مرتبطة بالذخيرة الخاصة بمدفع M60، أو برميل احتياطي، أو كليهما. أضافت ناقلة الأفراد المدرعة M113 المزودة بأسلحة إضافية اثنين من مدفعي M60 بجانب المدفع الرشاش الرئيسي عيار 50 بينما كان لدى زورق الدورية، ريفر، مدفع رشاش واحد بالإضافة إلى حاملين عيار 50. [14]

حصلت M60 على لقب "الخنزير" بسبب حجمها الضخم وشهيتها للذخيرة. [15] [16] أثر مناخ فيتنام الاستوائي بشدة على الأسلحة، ولم تكن M60 استثناءً. أدى وزنها الخفيف إلى تعرضها للتلف بسهولة وتآكل الأجزاء المهمة مثل الترباس وقضيب التشغيل بسرعة. ومع ذلك، فقد قدر الجنود التعامل مع البندقية والبساطة الميكانيكية والتشغيل الفعال من مجموعة متنوعة من أوضاع إطلاق النار. استخدم جنود البحرية الأمريكية M60s مع براميل أقصر وبدون مشاهد أمامية لتقليل الوزن. كان لدى بعض جنود البحرية الأمريكية مظلات تغذية من حقائب الظهر ليكون لديهم حزام من مئات الطلقات جاهزة للإطلاق دون الحاجة إلى إعادة التحميل. [17]

أثبتت العديد من الحوادث فعالية M60 في القتال. في عام 1966، استخدم العريف ريتشارد بيتمان ، الحائز على وسام الشرف ، وهو جندي مشاة بحرية من الكتيبة 1/5 (الكتيبة الأولى/الفوج الخامس لمشاة البحرية)، M60 للاشتباك مع عناصر متفوقة من فرقة جيش فيتنام الشمالية 324، وهزم موقعين للمدافع الرشاشة للعدو وقمع الأعداء في محيطه المباشر، ثم تقدم 50 مترًا أخرى في مواجهة المزيد من جيش فيتنام الشمالية المهاجم. [18]

جندي من مشاة البحرية يطلق النار من مدفعه الرشاش M60 على موقع للعدو أثناء معركة هوي في حرب فيتنام.

في ثمانينيات القرن العشرين، استبدل الجيش جزئيًا M60 بسلاح M249 Squad الأوتوماتيكي ضمن فرق المشاة. قلل عقيدتهم الجديدة من دور المدفع الرشاش للأغراض العامة لصالح قابلية النقل وحجم أكبر من النيران. ومع ذلك، لم يحب الكثيرون M249، الذي كان أقل موثوقية ودقة وبعيد المدى، [19] وأطلق طلقة 5.56 ملم كانت أخف من طلقة M60 مقاس 7.62 ملم. تم الاحتفاظ بـ M60 في الأدوار المركبة على المركبات والأغراض العامة نظرًا لقوتها ومداها الأكبر. [17]

تبنى سلاح مشاة البحرية الأمريكي ، الذي أصبح قلقًا بشأن موثوقية M60 ووزنها وعدد الطلقات العالية، M60E3 ليحل محل معظم M60s الأصلية في وحدات المشاة. كان M60E3 أخف وزنًا بمقدار خمسة أرطال من M60 الأصلي. كان يتضمن قبضة مسدس أمامية وكان به حامل ثنائي القوائم مثبتًا على جهاز الاستقبال بدلاً من البرميل. لا يزال السلاح غير متين وانخفض أداؤه. [17]

في أوائل تسعينيات القرن العشرين، عالجت شركة Saco Defense متطلبات Navy Special Warfare لتطوير حزمة أجزاء معدلة للمدفع الرشاش. أطلق عليها اسم M60E4، وكانت أكثر موثوقية ومتانة من M60E3، وكانت تحتوي على مثبط وميض "منقار البطة"، وامتداد أسطوانة غاز قفل إيجابي أقصر وأكثر سمكًا. بدأت وحدات NAVSPECWAR في استلامها في أواخر عام 1994، عندما تم تصنيفها باسم Mk 43 Mod 0. [17]

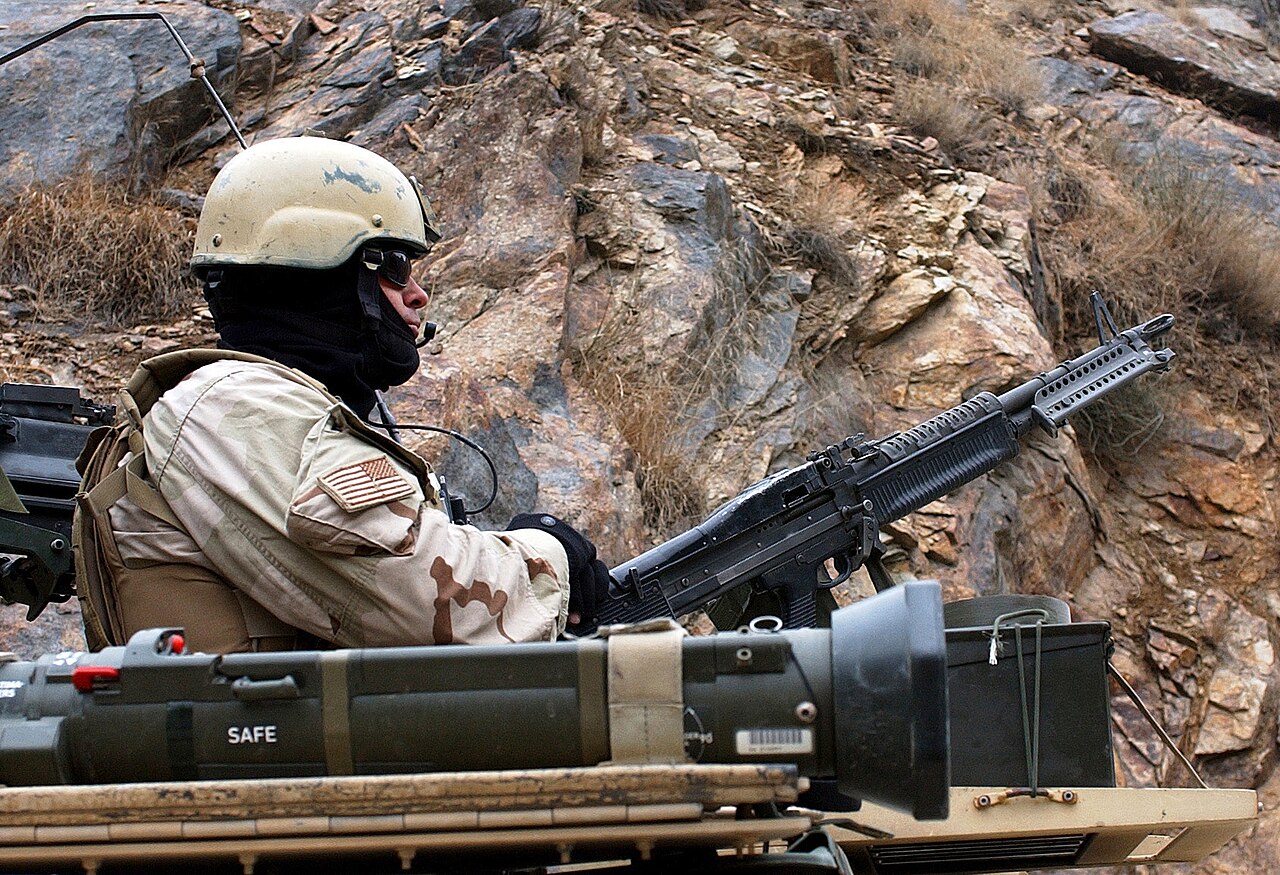

جندي من مجموعة القوات الخاصة التاسعة عشر يتولى قيادة مدفع رشاش من طراز M60 على متن مركبة همفي في أفغانستان في مارس 2004. ويمكن رؤية مدفع مضاد للدروع عديم الارتداد من طراز AT4 في المقدمة.

في يناير 1994، بدأ الجيش الأمريكي برنامج ترقية مجموعة الرشاشات المتوسطة. وكان المتنافسان الوحيدان هما إصدارات M60 و M240 . عرضت شركة Saco طراز M60E3 "المحسن" بأجزاء محسنة، وعرضت شركة FN طراز M240 من MAG؛ وكان كلا السلاحين عبارة عن مجموعات ترقية لأسلحة موجودة بالفعل في الخدمة. تم اختبار ثمانية عشر مدفعًا من كل منهما حتى ديسمبر 1995. كان هناك منطقتان رئيسيتان للأداء: متوسط ​​الطلقات بين التوقفات (تعطل MRBS) ومتوسط ​​الطلقات بين الأعطال (كسر أجزاء MRBF). تم إطلاق 50000 طلقة من كلا المدفعين. كان لدى M240 2962 MRBS و 6442 MRBF، مقارنة بـ 846 MRBS و 1669 MRBF في M60. ونتيجة لذلك، تم إعلان M240 الفائز وتم قبوله في خدمة المشاة. على الرغم من أن M60 كانت أخف وزنًا، وكانت تتمتع بتوازن أفضل، وكانت أكثر قابلية للتحكم، وكان هناك الكثير منها في المخزون، إلا أنها لم تعمل بشكل موثوق بدرجة كافية. [17] بدءًا من كتائب رينجر، بدأ جيش الولايات المتحدة في تبني وتعديل متغيرات M240 لتحل محل M60s المتبقية في أوائل التسعينيات.

على الرغم من التخلص التدريجي إلى حد كبير من الرشاش M60، إلا أنه استمر استخدامه في القرن الحادي والعشرين من قبل قوات العمليات الخاصة التابعة للبحرية الأمريكية . كان الرشاش الرئيسي عيار 7.62 ملم الذي استخدمته بعض قوات العمليات الخاصة الأمريكية حتى أواخر التسعينيات. واعتبارًا من عام 2005، تم استخدامه من قبل خفر السواحل الأمريكي والبحرية الأمريكية وبعض وحدات الاحتياط.

في عام 2015، تبنى الجيش الدنماركي نسخة M60E6 من US Ordnance لتحل محل أسلحة MG3 القديمة في أدوار المشاة. [ بحاجة لمصدر ]

تصميم

إن M60 هو مدفع رشاش أوتوماتيكي يعمل بالغاز ومبرد بالهواء ويتغذى بالحزام ويطلق النار من وضع الترباس المفتوح وهو مزود بذخيرة 7.62×51 مم من حلف شمال الأطلسي. ويبلغ معدل إطلاق النار الدوري حوالي 500-650 طلقة في الدقيقة (RPM). وعادة ما يتم تغذية السلاح بالذخيرة من حزام معدني متفكك يتسع لـ 100 أو 250 طلقة.

ضابط في القوات الجوية الملكية البريطانية يتعامل مع طائرة M60 خلال عرض توضيحي لتمرين قوة المهام المشتركة (CJTFEX) في عام 2004.

استوحى التصميم من العديد من المفاهيم الشائعة في تصنيع الأسلحة النارية في تلك الفترة، مثل بناء الصفائح المعدنية المختومة، وتغذية الحزام (آلية معدلة لتغذية الحزام من MG 42 بمزلاج واحد)، واستبدال سريع للبرميل، ومقبض مسدس ومخزون ، وتصميم شبه بولباب مشابه لـ FG 42 (يشغل الكثير من الحركة مخزون السلاح). استوحى نظام تشغيل M60 لقضيب التشغيل الذي يدير الترباس الدوار من FG 42، والذي كان يعتمد على بندقية لويس الأقدم بكثير . تم تصنيع M60 حتى بنابض دبوس إطلاق مساعد ثانوي يستخدم في FG 42 في الوضع شبه التلقائي على الرغم من أنه غير ضروري في الواقع في M60، والذي يعمل فقط في الوضع التلقائي الكامل. يعد تشغيل الغاز في M60 فريدًا من نوعه، ويعتمد على التقدم التقني في تلك الفترة، وخاصة مبدأ "تمدد الغاز وقطعه" الأبيض الذي استغلته أيضًا بندقية M14. كان نظام الغاز في M60 أبسط من أنظمة الغاز الأخرى وأسهل في التنظيف.

صُممت M60 للإنتاج الضخم، مثل MG 42 التي استندت إليها. وفي حين تطلبت M1919 الكثير من التصنيع لآلياتها الداخلية الكبيرة التي تعمل بالارتداد، كان مستقبل M60 المصنوع من الصفيح المختوم مزودًا بآلية ترباس تعمل بالغاز ومثبتة بحامل؛ وقد استُخدم نفس النوع من الآلية في مدفع رشاش لويس. [17] سمح التصميم المستقيم لقضيب التشغيل والمانع بالعودة مباشرة إلى المؤخرة وتقليل الطول الإجمالي للسلاح.

يُطلق بحار من البحرية النار من مدفع رشاش من طراز M60E3 أثناء تدريب بالذخيرة الحية في موقع الحرب البحرية المتنقلة (MIUW) في خليج جوانتانامو، كوبا في عام 2003.

كما هو الحال مع جميع هذه الأسلحة، يمكن إطلاقها من وضع الكتف أو الورك أو تحت الإبط. ومع ذلك، لتحقيق أقصى مدى فعال، يوصى باستخدام وضع مثبت على حامل ثنائي القوائم أو وضع مثبت على حامل ثلاثي القوائم، وإطلاق البندقية في دفعات من 3 إلى 5 طلقات. [20] السلاح ثقيل ويصعب التصويب عند إطلاق النار بدون دعم، على الرغم من أن الوزن يساعد في تقليل الارتداد المحسوس. كما سمحت القبضة الكبيرة بحمل السلاح بشكل مريح على الورك. يمكن تجريد البندقية باستخدام طلقة حية من الذخيرة كأداة.

غالبًا ما يتم استخدام M60 مع ثنائي القوائم المتكامل الخاص به أو مع حامل ثلاثي القوائم M122 . [9] يُعتبر M60 فعالًا حتى 1100 متر عند إطلاق النار على هدف منطقة ومثبت على حامل ثلاثي القوائم ؛ حتى 800 متر عند إطلاق النار على هدف منطقة باستخدام ثنائي القوائم المتكامل ؛ حتى 600 متر عند إطلاق النار على هدف نقطة ؛ وحتى 200 متر عند إطلاق النار على هدف نقطة متحرك. تنص عقيدة مشاة البحرية الأمريكية على أن M60 والأسلحة الأخرى في فئتها قادرة على إطلاق نيران قمعية على أهداف منطقة تصل إلى 1500 متر إذا كان المدفعي ماهرًا بدرجة كافية.

في الأصل، تم تطوير حامل ثلاثي القوائم تجريبي M91 لـ M60، ولكن تم اختيار تصميم حامل ثلاثي القوائم M2 المحدث، والذي أصبح M122، بدلاً منه. تم استبدال M122 في العقد الأول من القرن الحادي والعشرين بحامل جديد، في الوقت المناسب لاستخدام M60 معه أيضًا.

الذخيرة

مدفع رشاش من طراز M60 تم إطلاقه خلال تدريب على الأسلحة الصغيرة على متن السفينة الحربية الأمريكية بلو ريدج (LCC-19) ؛ نوفمبر 2004.

عائلة الأسلحة M60 قادرة على إطلاق طلقات الناتو القياسية من العيار المناسب. الأكثر شيوعًا في الاستخدام في الولايات المتحدة هي M61 الخارقة للدروع وM62 tracer وM80 Ball. لأغراض التدريب، يتم استخدام M63 Dummy وM82 blanks . [21] يمكن أيضًا إطلاق طلقات M993 الخارقة للدروع الأحدث ذات القلب التنغستن في M60، على الرغم من أنها لم تدخل المخزون حتى بعد سحب M60 من الخدمة في الوحدات العاملة.

عند إطلاق الذخيرة الفارغة، يكون محول إطلاق الذخيرة الفارغة ( BFA) ضروريًا لإنتاج ضغط غاز كافٍ لتشغيل السلاح بالذخيرة الفارغة. يجب تثبيت جميع الذخيرة في حزام معدني قابل للتفكك من طراز M13 وفقًا لمعايير حلف شمال الأطلسي لتغذية السلاح.

يتكون مزيج الذخيرة القتالية القياسي لبندقية M60 من تسلسلات من أربع خراطيش كروية (M80) ورصاصة واحدة (M62) في أحزمة من 100 طلقة. تسمح نسبة الأربعة إلى واحد نظريًا للمدفعي "بمشي" النيران بدقة نحو العدو. لا تطير الرصاصات التتبعية بنفس مسار الرصاصات الكروية تمامًا، ويجب استخدام مشاهد السلاح لإطلاق النار بدقة - خاصة على مسافات تزيد عن 800 متر، حيث تحترق الرصاصات التتبعية 7.62 × 51 مم من حلف شمال الأطلسي عادةً ولا تصبح مرئية. هذه مشكلة لجميع الأسلحة في هذا العيار التي تستخدم هذه الرصاصة التتبعية.

عيوب التصميم

يستخدم عضو طاقم مدفع رشاش M60 المسؤول عن تغيير البرميل الساخن قفازات واقية من الأسبستوس لمنع الحروق في اليدين.

في وقت تطوير M60، لم تكن التصميمات الأخرى، مثل FN MAG البلجيكية و MG 3 الألمانية Rheinmetall (المشتقة من MG42)، قد دخلت الإنتاج بعد. في اختبارات الجيش، أثبتت M60 فعاليتها إلى حد ما، ولكن في غابات جنوب شرق آسيا، أظهرت عددًا من المشكلات المزعجة.

كانت الشكوى الشائعة هي وزن السلاح؛ فعلى الرغم من أن M60 كان من بين أخف المدافع الرشاشة عيار 7.62 ملم في ذلك العصر، إلا أن السلاح كان غير متوازن وبالتالي كان من الصعب حمله لفترات طويلة. وكانت الشكوى الأكثر شيوعًا هي أن M60 كان غير موثوق به في الظروف القاسية وعرضة للتشويش وغير ذلك من الأعطال أثناء إطلاق النار بكثافة، وخاصة عندما كان متسخًا. وفي بعض الأحيان، كانت الأغلفة الفارغة تفشل في الاستخراج وتبقى عالقة داخل الحجرة، مما يجبر على تغيير السبطانة قبل أن يتم إطلاقها مرة أخرى. [22]

بسبب تصميم الترباس الدوار، تطلبت M60 أحجارًا من النتوءات أو الخشونة على العروات، مما قد يزيد من مساحة الرأس، مما يتسبب أحيانًا في تمدد علبة الخرطوشة وفصل الرأس. هذا يتطلب استبدال الترباس. [23] [ التحقق مطلوب ] تمزق M60 أحيانًا (حسب الإصدار) الحواف من علب الخراطيش المطلقة أثناء دورة الاستخراج، مما يتسبب في حدوث انحشار يتطلب دفع قضيب تنظيف أسفل البرميل لاستخراج الخرطوشة الممزقة، وهو إجراء مميت محتمل أثناء إطلاق النار في القتال. يمكن لآلية مزلاج البرميل (رافعة متأرجحة) أن تعلق بمعدات المدفعي وتفتح عن طريق الخطأ، مما يتسبب في سقوط البرميل من البندقية. في M60s الجديدة، تم استبدال الرافعة بآلية زر ضغط أقل عرضة للإطلاق عن طريق الخطأ، ولكن تم تعديل عدد قليل من M60s القديمة بسبب التكلفة، حيث لا تزال العديد من الأسلحة الموجودة تحملها.

يتم تثبيت مجموعة غطاء المقبض/الزناد في مكانها بمشبك زنبركي ورقي هش إلى حد ما بدلاً من الدبابيس الأسيرة المستخدمة في التصميمات الأخرى. ومن المعروف أن مشبك الزنبرك عرضة للكسر منذ التجارب الأولى في ميدان اختبار أبردين. وقد شوهد شريط لاصق وروابط كبلات على بنادق M60 في الميدان، حيث وضعها طاقمها هناك في حالة كسر مشبك الزنبرك. اكتسبت آلية الزناد سمعة سيئة بسبب التآكل، وقد يتسبب أي عطل في "هروب" البندقية. [24] تمت إضافة شق زنبركي ثانٍ في النهاية إلى قضيب التشغيل لتقليل فرصة حدوث ذلك.

المتغيرات

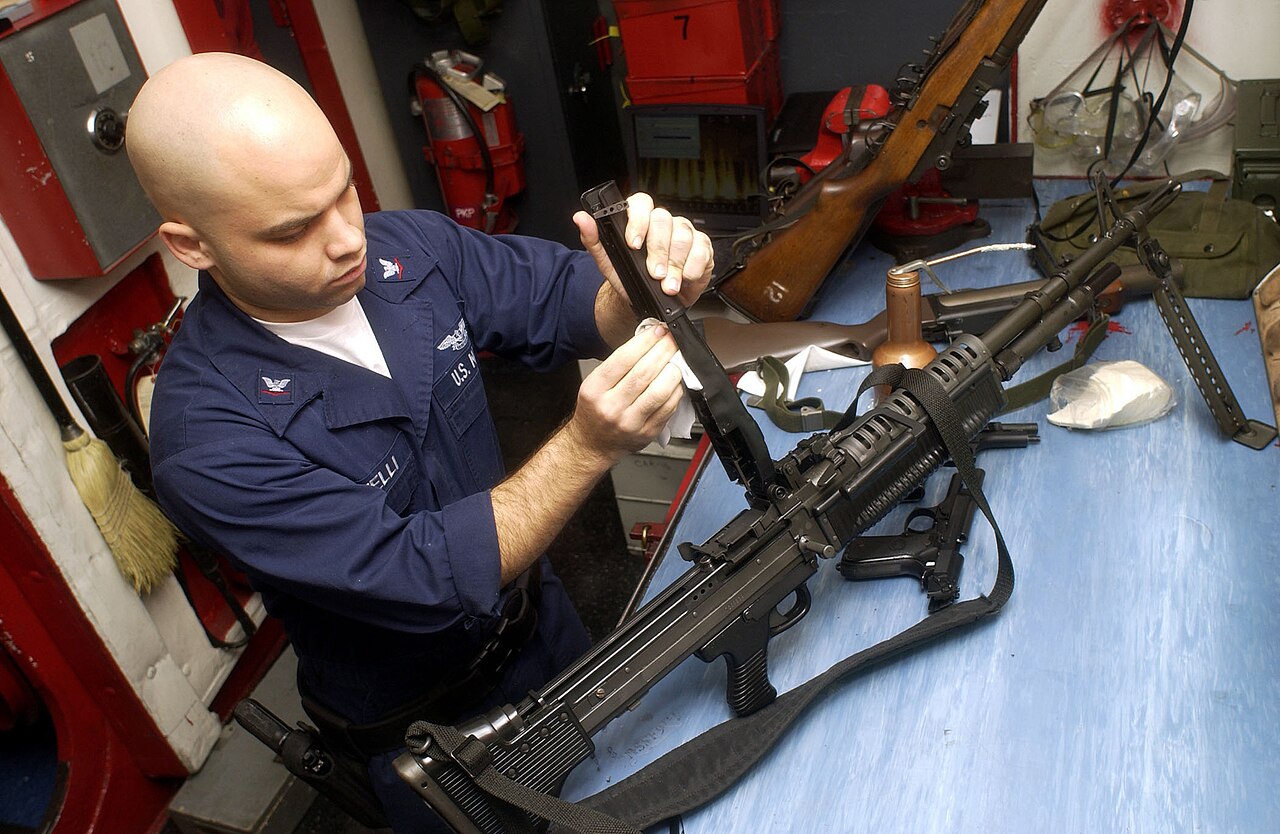

يقوم مساعد المدفعية من الدرجة الثالثة بتنظيف مدفع رشاش من طراز M60 وإجراء الصيانة الوقائية عليه على متن السفينة الحربية USS  Constellation  (CV-64) ، ديسمبر 2002.
أحد أفراد الفرقة 101 المحمولة جواً ، مسلحاً بمدفع رشاش من طراز M60، يشارك في تدريب ميداني في عام 1972.

يصف مصطلح M60 إما أول متغير تم تبنيه أو بشكل عام عائلة الأسلحة المشتقة منه. تشمل الاختلافات الرئيسية M60E1 (متغير محسّن لم يدخل الإنتاج)، و M60E2 (متغير مصمم للاستخدام من الحوامل الثابتة كمحور مشترك للمركبات المدرعة أو في أنظمة تسليح المروحيات)، و M60E3 (متغير خفيف الوزن) و M60E4 (متغير محسّن آخر، تم تسميته باسم Mk 43 Mod 0 من قبل البحرية الأمريكية ).

تم اعتماد M60C للاستخدام على الحوامل الثابتة في الطائرات. تميزت باستخدام ملف لولبي كهربائي لتشغيل الزناد ونظام هيدروليكي لشحن السلاح. اختلفت M60D عن النموذج الأساسي من خلال استخدام قبضة المجرفة ونظام تصويب مختلف وافتقارها إلى الساعد. تم استخدامها عادةً كمدفع باب على طائرات الهليكوبتر أو كسلاح مثبت على محور كما هو الحال في دبابة Type 88 K1 .

هناك العديد من المتغيرات الأصغر بين كل نوع، وبين صانعي السلاح الناري، وعلى مر الزمن.

ملخص المتغير

  • T161 : التسمية التطويرية للطراز M60 قبل تصنيفه في الخمسينيات من القرن العشرين.
  • M60 : النموذج الأساسي، تم تصنيفه حسب النوع في عام 1957.
  • M60E1 : نسخة محسنة لم تدخل الإنتاج. وكان الاختلاف الأساسي هو المقبض المثبت على البرميل وإزالة أسطوانة الغاز والحامل الثنائي من مجموعة البرميل.
  • M60E2 : يستخدم في المركبات كمدفع رشاش محوري، يتم إطلاقه كهربائيًا.
  • M60B : تم استخدامه في طائرات الهليكوبتر في الستينيات والسبعينيات من القرن العشرين؛ غير مثبت.
  • M60C : تم استخدامه في التركيبات الثابتة في الطائرات في الستينيات والسبعينيات من القرن العشرين؛ يتم تشغيله كهربائيًا وشحنه هيدروليكيًا.
  • M60D : حل محل M60B؛ وهو نوع مثبت على محور يستخدم بشكل خاص في نظام التسليح للطائرات المروحية، ولكن أيضًا في بعض الأدوار الأخرى.
  • M60E3 : نسخة خفيفة الوزن ومحدثة تم اعتمادها في ثمانينيات القرن العشرين.
  • M60E4 (Mk 43 Mod 0/1) : نسخة محسنة من التسعينيات تبدو مشابهة لـ M60E3، لكنها تحتوي على العديد من التحسينات. لديها إصدارات فرعية خاصة بها وتستخدمها أيضًا البحرية الأمريكية (مثل Mk 43 Mod 0/1). Mk 43 Mod 1 هي نسخة متخصصة مع إضافات مثل قضبان إضافية لتركيب الملحقات.
  • M60E6 : نسخة مخففة ومحسنة من M60E4.

م60

M60 مع حامل ثنائي القوائم ممتد

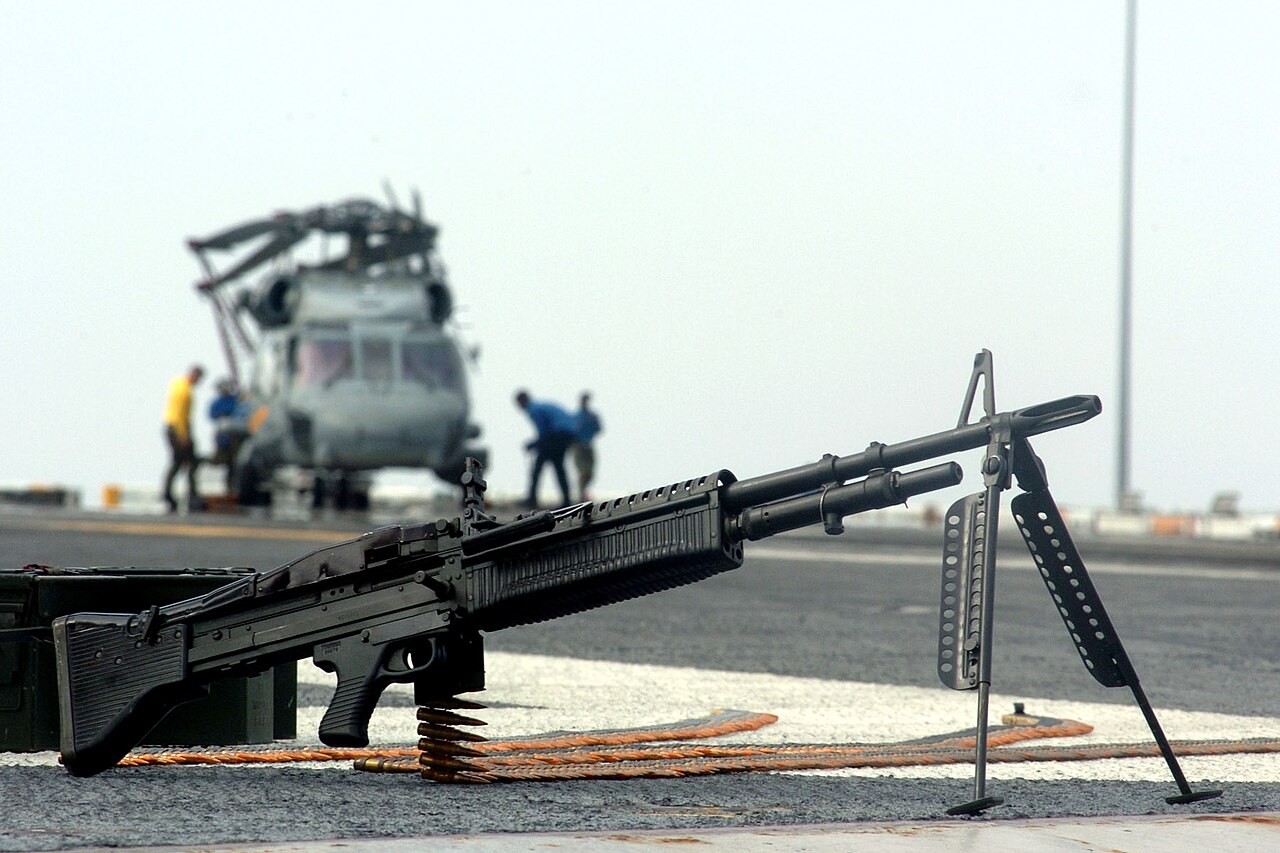

M60 على سطح حاملة الطائرات يو إس إس ثيودور روزفلت (CVN-71) في عام 2006.

تم اعتماد النسخة الأولية رسميًا من قبل الجيش الأمريكي في أواخر الخمسينيات من القرن الماضي، على الرغم من أنها كانت مخصصة للمشاة فقط في ذلك الوقت. كانت تُعرف باسم T161 قبل اعتمادها (على وجه التحديد T161E3) وتم اختيارها على T52 المنافسة أثناء الاختبار في الخمسينيات من القرن الماضي. [25] كلاهما استخدما تغذية مماثلة وكلاهما يعمل بالغاز، لكن T161 كان أسهل في الإنتاج وأداء أجزائه الداخلية المختلفة كان أفضل. كان النموذج الذي فاز بالمسابقة هو T161E3.

تم تصنيف هذا الطراز في عام 1957 ودخل مرحلة الإنتاج. وشهد أول استخدام مكثف له في ستينيات القرن العشرين. وقد خضع التصميم الأساسي لبعض التغييرات الأصغر وتم إنتاجه من قبل شركات مصنعة مختلفة.

م60إي1

كان M60E1 هو أول طراز رئيسي من M60 الأصلي. لم يدخل الإنتاج على نطاق واسع، على الرغم من تضمين العديد من ميزاته في طرازي E3 وE4 اللاحقين. كما تم دمج بعض ميزاته في إنتاج M60 الحالي. وقد أدى هذا بشكل أساسي إلى تغيير كيفية توصيل أسطوانة الغاز والبرميل والحامل ثنائي القوائم في الإصدار الأول. M60 وM60E1 هما نسختان مختلفتان. تختلف الآراء حول ما إذا كان M60E1 قد تم اعتماده رسميًا أم لا.

أحد التغييرات الأكثر وضوحًا في M60E1 هو نقل نقطة تثبيت الحامل الثنائي إلى أنبوب الغاز بدلاً من البرميل (كما هو الحال في M60E3 الأحدث). ومع ذلك، لم يكن بها قبضة مسدس أمامية، كما تمت إضافتها في طراز E3.

م60إي2

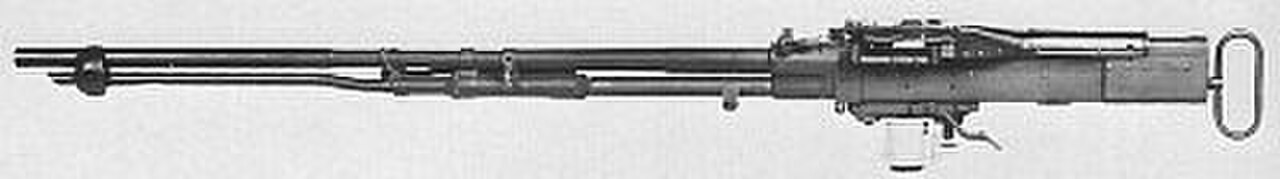

رشاش M60E2 مخصص للاستخدام المحوري. لاحظ امتداد أنبوب الغاز وعدم وجود قبضة مسدس.

يستخدم M60E2 في المركبات القتالية المدرعة ، مثل M48A5، ودبابات M60 Patton اللاحقة و K1 Type 88. يفتقر إلى العديد من المكونات الخارجية لـ M60 القياسي، بما في ذلك المخزون والمقابض. تم إطلاق M60E2 كهربائيًا، ولكن كان به زناد يدوي كنسخة احتياطية، بالإضافة إلى حلقة معدنية في الخلف للشحن . تم تمديد أنبوب الغاز الموجود أسفل البرميل إلى الطول الكامل للسلاح لإخراج الغاز خارج المركبة. حقق هذا الإصدار متوسط ​​وقت بين الأعطال بلغ 1669 أثناء الاختبار في السبعينيات.

تم استخدام M60E2 على دبابة K1 Type 88 في كوريا الجنوبية كسلاح محوري ، إلى جانب M60D على حامل محوري .

م60 ب

كان M60B متغيرًا قصير العمر مصممًا للإطلاق من طائرات الهليكوبتر، مع نشر محدود تم إجراؤه في الستينيات والسبعينيات. أطلق عليه المدفعيون من أفراد طاقم الطائرة لقب "المدفع الحر"، [26] لم يكن مثبتًا، بل كان محمولًا فقط، وسرعان ما تم استبداله بـ M60D المثبت على المحور. اختلف طراز "B" بشكل ملحوظ في أنه لم يكن به حامل ثنائي القوائم وكان يتميز بمخزون خلفي مختلف عن الطراز العادي. لا يزال لديه قبضة مسدس (على عكس مقابض المجرفة). كانت ميزة M60B على المتغيرات المثبتة على المحور هي أنه كان لديه مجال إطلاق نار أوسع وأقل تقييدًا بكثير.

تم إجراء ترتيب غير عادي للبندقية M60B بواسطة طاقم سرب HA(L)-3 من خلال إزالة المشاهد، وتقصير البرميل في خط مستقيم مع كتلة الغاز، وإزالة المخزون لتقصير المستقبل حيث زاد زنبرك المخزن المؤقت الأقصر من معدل إطلاق النار، وتم تركيب قبضة جانبية مرتجلة على واقي اليد. سمح هذا الترتيب لمدفعي الباب بحركة أسهل للسلاح بالإضافة إلى إطلاق النار جانبيًا مما أدى إلى تحسين أداء تغذية الحزام. [27] [28]

م60 سي

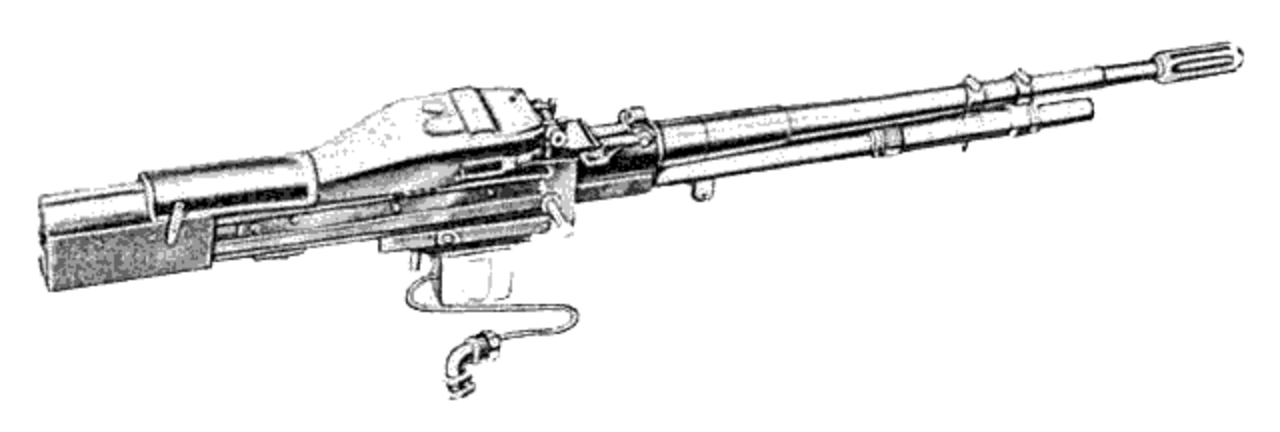

مدفع رشاش M60C بدون مشاهد حديدية أو مقبض مسدس أو حامل ثنائي القوائم

M60C هو أحد أشكال M60 القياسية للتركيب على الطائرات، كما هو الحال في أنظمة تسليح المروحيات . يفتقر إلى أشياء مثل الحامل ثنائي القوائم ومقبض المسدس والمرئيات الحديدية . والفرق الرئيسي بين M60 القياسي والنسخة "C" هو نظام التحكم الإلكتروني ونظام الدوران الهيدروليكي المستخدم. يمكن إطلاقه من قمرة القيادة بواسطة الطيار أو مساعده. إنه نظام سلاح يتم التحكم فيه إلكترونيًا ويعمل بالطاقة الهيدروليكية ومبرد بالهواء ويعمل بالغاز ويتم تغذيته بالحزام. وقد استخدم أنظمة التسليح الفرعية M2 و M6 و M16 وتم تركيبه على OH-13 Sioux و OH-23 Raven وUH -1B Huey ، وكان يتألف من التسليح الثابت القياسي لـ OV-10 Bronco . كان إنتاج M60C في حدود عدة مئات. كما تم استخدامه في جراب المدفع XM19 .

م60د

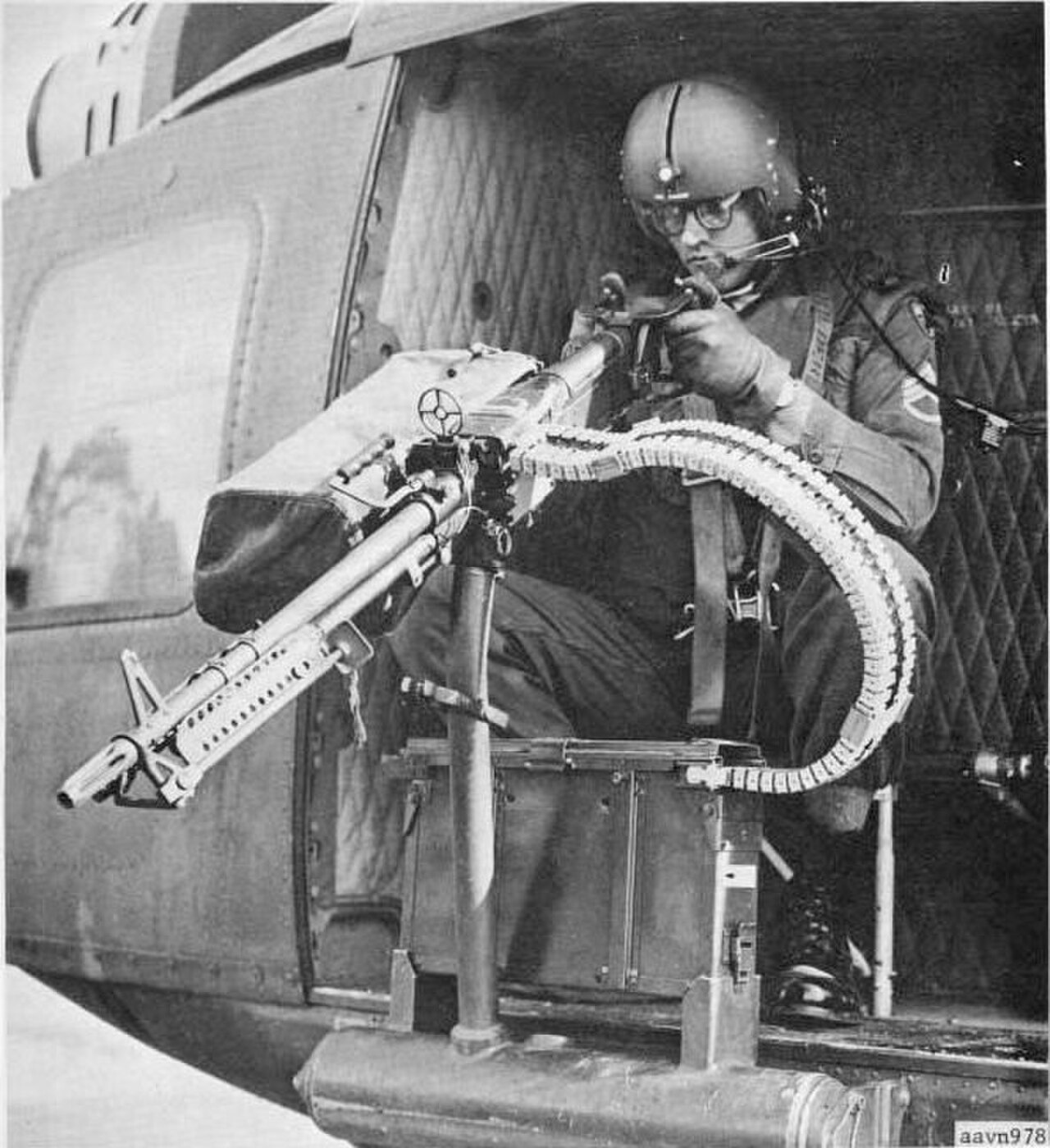

مدفع رشاش M60D على نظام التسليح الفرعي M23.

إن البندقية M60D هي نسخة مركبة من البندقية القياسية M60. ويمكن تركيبها على القوارب والمركبات وكمدفع مثبت على باب في طائرات الهليكوبتر. وعند استخدامها في الطائرات، فإنها تختلف عن البندقية M60C في أنها لا يتحكم فيها الطيار، بل يتم تركيبها في باب وتشغيلها بواسطة أحد أفراد الطاقم. ومثلها كمثل بقية عائلة M60، فهي سلاح مبرد بالهواء يعمل بالغاز ويتم تغذيته بالحزام. ولكن على عكس الطرز الأخرى، فإن البندقية M60D عادة ما تحتوي على مقابض مجرفة ومشهد حلقي للطائرات أو ما شابه، فضلاً عن نظام تغذية ذخيرة محسن. كما يتم تثبيت حقيبة قماشية على البندقية لالتقاط الأغلفة والروابط المقذوفة، ومنعها من الانجراف إلى شفرات الدوار أو إلى مدخل المحرك. تم تجهيز M60D على UH-1B Huey (باستخدام M23 و XM29 و M59 وحوامل Sagami)، و CH-47 Chinook (باستخدام حوامل M24 و M41) في كل من مواقع الباب والمنحدر، ونسخة ACH-47A "Guns-A-Go-Go" من Chinook (باستخدام حوامل XM32 و XM33)، وعلى UH-60 Black Hawk (باستخدام حامل M144). كما يستخدم البريطانيون M60D على طائرات Chinook التابعة لسلاح الجو الملكي. في الخدمة الأمريكية، تم استبدال M60D بشكل أساسي بـ M240H. لا يزال M60D يُصنع بواسطة US Ordnance ولا يزال يُستخدم على SH-60 Seahawk .

م60إي3

عضو فريق القوات الخاصة البحرية الأمريكية يطلق النار من بندقية M60E3 من الكتف خلال تدريب ميداني في عام 1987.

تم نشر M60E3 في عام 1986 في محاولة لعلاج المشاكل التي واجهتها الإصدارات السابقة من M60 لاستخدام المشاة. إنه إصدار خفيف الوزن "محسّن" يهدف إلى تقليل الحمل الذي يحمله المدفعي. على عكس سابقاتها، يتمتع M60E3 بالعديد من الميزات الحديثة المحدثة. يحتوي على حامل ثنائي القوائم (مرفق بالمستقبل) لتحسين الاستقرار والسلامة المناسبة للاستخدام باليدين اليمنى واليسرى وملحقات حبال عالمية ومقبض حمل على البرميل ونظام غاز مبسط. ومع ذلك، تسببت هذه الميزات أيضًا في حدوث العديد من المشكلات للسلاح كما تم إصلاحها. كانت هناك أنواع مختلفة من البراميل المستخدمة، لكن البرميل خفيف الوزن لم يكن آمنًا لإطلاق النار المستمر بمعدل 200 طلقة في الدقيقة مثل الأنواع الأثقل. على الرغم من ذلك، يدعي بعض الأفراد أنهم شهدوا إطلاقًا ناجحًا لفترة طويلة للسلاح. يجعل بطانة البرميل المصنوعة من سبيكة فائقة الستيليت ذلك ممكنًا، لكن الحرارة المفرطة الناتجة عن هذه العملية قد تجعل البندقية غير صالحة للاستخدام بسرعة. كان هناك برميلان رئيسيان، برميل خفيف الوزن وآخر أثقل وزنًا - الأول عندما تكون هناك حاجة إلى وزن أخف، والثاني للمواقف التي تتطلب إطلاق نار أكثر استدامة.

يسحب مجند مسدس رشاش M60E3 أثناء دورة تدريبية على الأسلحة. يتم تثبيت السلاح على حامل ثلاثي القوائم مزود بآلية تحريك ورفع.

كما أدت المكونات ذات الوزن المنخفض إلى تقليل متانة السلاح، مما جعله أكثر عرضة للتآكل السريع وكسر الأجزاء من السلاح الأصلي. تحولت معظم وحدات المشاة في الجيش الأمريكي وسلاح مشاة البحرية الآن إلى M240 كمدفع رشاش عام ، وهو أكثر موثوقية (خاصة عندما يكون متسخًا) ويبدو أنه محبوب من قبل القوات لصلابة، على الرغم من حقيقة أنه يزن 27.6 رطلاً (12.5 كجم) مقارنة بـ M60 القياسي الذي يبلغ وزنه 23.15 رطلاً (10.5 كجم).

واصلت قوات البحرية الأمريكية استخدام نسخة "CAR-60" (M60E3) بسبب وزنها الأخف ومعدل إطلاق النار الأبطأ، مما يسمح بمدة أكثر فعالية لإطلاق النار مع مستويات الذخيرة المسموح بها.

تلقت قوات أمن القوات الجوية الأمريكية M60E3 من عام 1988 إلى عام 1989. تم سحب جميع أسلحة M60E3 التابعة للقوات الجوية الأمريكية من الإصدار العام بحلول عام 1990، لأنها لم تلبي متطلبات حامل السيارة لسيارة Cadillac Gage Ranger وبسبب مشاكل ارتفاع درجة الحرارة. ظلت M60E3 في القوات الجوية كأسلحة تم تحويلها مرة أخرى إلى تكوين M60 مع ختم E3 X عبر مجموعات مثبتة محليًا تم إصدارها من المستودع. خفضت القوات الجوية أوقات تغيير البرميل، وإطلاق النار المستمر بمعدل 100 طلقة في الدقيقة وتغيير البرميل كل 10 دقائق (M60) إلى خمس دقائق (M60E3)، وإطلاق النار السريع بمعدل 200 طلقة في الدقيقة وتغيير البرميل كل خمس دقائق إلى دقيقتين.

M60E4/Mk 43 Mod 0/1

M60E4 أو Mk 43 هو مدفع رشاش متعدد الأغراض من عيار 7.62×51 مم من إنتاج منظمة حلف شمال الأطلسي. وهو متطور من سلسلة مدافع الرشاش M60، ويحتوي على العديد من التحسينات مقارنة بالأصلية. تتضمن سلسلة M60E4/Mk 43 تكوينات Mod 0 وMod 1.

إنه المدفع الرشاش الخفيف الأساسي المستخدم في بعض دول حلف شمال الأطلسي ودول أخرى معتمدة من قبل الحكومة الأمريكية للتصدير. يتم تصنيع المدفع الرشاش Mk 43 حاليًا فقط بواسطة US Ordnance (USORD). تنتجه USORD منذ عام 2000.

البندقية M60E4/Mk 43 هي واحدة من الإصدارات الحديثة في أجيال عائلة M60 القديمة وتتضمن عددًا من التحسينات على الإصدارات السابقة. من الخارج، تبدو إلى حد ما مثل البندقية M60E3، لكنها تحتوي على العديد من التغييرات والتحسينات الداخلية التي تعمل على تحديث فعالية وموثوقية هذا السلاح. بشكل عام، إنها سلاح أكثر موثوقية من جميع بنادق M60 السابقة. من الخارج، تتميز بقبضة أمامية مختلفة، ومشاهد حديدية، ومؤخرة بندقية، وحامل ثنائي القوائم. تتمتع البندقية M60E4/Mk 43 بسحب أعلى للحزام، وهي متوفرة في مجموعة متنوعة من التكوينات. يمكن ترقية طرازات M60 القديمة باستخدام مجموعة تحويل تصنعها US Ordnance إلى البندقية M60E4/Mk 43. تم تطوير البندقية M60E4/Mk 43 في الأساس في التسعينيات واستمرت إعادة تطويرها في العقد الأول من القرن الحادي والعشرين. كانت للطرازات المبكرة من طراز Mk 43 بعض الاختلافات المميزة عن الطراز E4 (مثل مثبط الوميض على شكل منقار البط)، إلا أنه بحلول العقد الأول من القرن الحادي والعشرين بدا أن هذه الاختلافات قد انتهت.

تم تجهيز مركبة Mk 43 Mod 0 (M60E4) (طراز أحدث) بواسطة غواصة Seabee من NMCB -15 (كتيبة البناء المتنقلة البحرية)، في قافلة في العراق في مايو 2003.

أطلقت البحرية على هذا السلاح اسم Mk 43 Mod 0. وقد تم تطويره لقوات النخبة البحرية الأمريكية ليحل محل مخزونها الحالي من مدافع رشاشة M60E3 المزودة بـ "براميل هجومية" أقصر. هذه الأسلحة مطابقة لمدافع M60E4 القياسية، باستثناء طول البرميل، ويمكن استخدامها إما كأسلحة قمعية أو أسلحة نيران مباشرة. يضيف Mk 43 Mod 1 نقاط ربط سكة حديدية أكثر بشكل ملحوظ إلى غطاء مستقبل السلاح وواقي اليد.

يذكر موقع US Ordnance الإلكتروني في قسم الأسئلة الشائعة الخاص به، اعتبارًا من عام 2005، أن "M60E4 وMk 43 هما نفس نظام الأسلحة". كانت متغيرات M60E4 وMk 43 في الماضي متشابهة تقريبًا، على الرغم من أنها جزء من نفس العائلة. في حين أنه قد يكون من العدل أن نقول إن Mk 43s هي نوع من M60E4، إلا أن هناك اختلافات فنية بين أي طراز M60E4 معين. تحتوي Mk 43s المبكرة على بعض الاختلافات عن M60E4 من نفس الفترة، والأكثر وضوحًا هو مخفي الوميض على شكل منقار البط وواقي اليد المختلف. لم يعد هذا الاختلاف موجودًا في Mk 43s الحالية التي لا تزال تصنعها US Ordnance.

في تجارب الجيش خلال التسعينيات، تم وضع M60E4 التي أنتجتها شركة Saco Defense في مواجهة M240E4 (التي كانت تسمى آنذاك) التي أنتجتها شركة FN كمدفع رشاش متوسط ​​جديد يستخدمه المشاة. كانت المنافسة لتحل محل M60s التي مضى عليها عقود من الزمان. فاز M240E4، وتم تصنيفه بعد ذلك على أنه M240B . في حين أن M240B كان أكثر موثوقية في الاختبارات، فقد لوحظ أنه سلاح أثقل من M60E4.

إن البندقية M60E4/Mk 43 هي تحديث حديث للسلسلة بأكملها، بحيث أصبحت متوفرة أيضًا في العديد من التكوينات السابقة، مثل السلاح المحوري. يتم تقديم مجموعات لتحويل النماذج القديمة إلى معيار E4.

  • M60E4 (مدفع رشاش خفيف):
    • برميل قصير: الوزن: 22.5 رطل (10.2 كجم)؛ الطول: 37.7 بوصة (95.8 سم)
    • برميل طويل: الوزن: 23.1 رطل (10.5 كجم)؛ الطول: 42.4 بوصة (108 سم)
    • برميل الهجوم: الوزن: 21.3 رطل (9.66 كجم)؛ الطول: 37.0 بوصة (94.0 سم)
    • العرض: 4.8 بوصة (12.2 سم)
  • M60E4 (مثبتة):
    • الطول: 43.5 بوصة (110 سم)
    • العرض: 5.9 بوصة (15.0 سم)
    • الوزن: 22.7 رطل (10.3 كجم)
  • M60E4 (محوري):
    • الطول: 42.3 بوصة (107 سم)
    • العرض: 4.8 بوصة (12.2 سم)
    • الوزن: 21.2 رطل (9.62 كجم)

تفاصيل التصميم

إن مدفع رشاش M60E4/Mk 43 هو مدفع رشاش يعمل بالغاز، ويتغذى بالحزام، ويبرد بالهواء، ويطلق النار من ترباس مفتوح. وهو أحدث نسخة مطورة من مدافع رشاشة سلسلة M60. [29] وهو يطلق خرطوشة 7.62×51 مم من حلف شمال الأطلسي، والتي توفر الدقة والموثوقية وقوة التوقف. ويطلق النار بمعدل دوري يبلغ حوالي 500 إلى 600 طلقة في الدقيقة، مع مسافة فعالة تبلغ 1200 ياردة (1100 متر). يسمح معدل إطلاق النار القابل للتحكم، ولكنه قاتل، بإطلاق النار بدقة في أوضاع الوقوف والركوع والاستلقاء.

إن رشاش M60E4/Mk 43 مناسب للاستخدام بكلتا اليدين، ويشترك في أجزائه مع جميع تكوينات M60 السابقة، بما في ذلك حوامل المركبات. يسمح المنظر الأمامي القابل للتعديل بضبط السبطانة الأساسية والاحتياطية على الصفر، كما يعمل الكروم والتصلب بالحث على إطالة عمر الخدمة، ويتم الآن تثبيت الذخيرة على جهاز الاستقبال، مما يمنع التلف، وبالتالي فشل التغذية. إن الوزن الخفيف للمدفع الرشاش - 20 إلى 21 رطلاً (9 إلى 10 كيلوجرامات) - والتصميم المدمج يجعل من السهل حمله لمسافات طويلة والمناورة في الأماكن الضيقة. كما يسمح بإطلاق السلاح من الكتف بدقة. [ بحاجة لمصدر ]

تتميز البندقية M60E4/Mk 43 Mod 0، التي تُستخدم عادةً كمدفع رشاش للمشاة، بواقي يد مركب مصبوب بالحقن. إن برميل نظام السلاح الذي يتغير بسرعة أمر بالغ الأهمية للسلامة والكفاءة، وخاصةً عندما يكون المشغل تحت نيران العدو. مع وجود حامل ثنائي القوائم خفيف الوزن مثبتًا على جهاز الاستقبال، يمكن تغيير البرميل دون إزالة الحامل الثنائي القوائم. [ بحاجة لمصدر ]

يحتوي الطراز M60E4/Mk 43 Mod 1 على نقاط تثبيت متعددة لسكة M1913 لتركيب البصريات، وأشعة الليزر الموجهة، والملحقات للقدرة على العمل على مدار الساعة. يمكن تثبيته مباشرة أو يتكيف مع جميع حوامل ثلاثية القوائم والمركبات القياسية التابعة لمنظمة حلف شمال الأطلسي. [ بحاجة لمصدر ]

تتميز البراميل بأنها مبطنة بطبقة من الستالايت لضمان إطلاق نار مستمر وإطالة عمر البراميل. وهي متوفرة بأشكال مضلعة قصيرة وطويلة وثقيلة للاستخدام في تطبيقات مختلفة. تتبادل جميع المكونات الرئيسية للبندقية M60E4/Mk 43 بشكل مباشر مع أشكال أخرى للبندقية M60. تصنع شركة US Ordnance مجموعة تحويل تعمل على ترقية بنادق M60 القديمة إلى طرازها M60E4/Mk 43. [30]

م60إي6

مدفع رشاش M60E6 تم اعتماده من قبل الجيش الدنماركي، وتم تسميته LMG M/60 مع مدفع رشاش C79 LMG Optic

إن M60E6 هو تحسين على M60E4 وأحدث نسخة من M60. لقد فاز على HK121 في برنامج استبدال GPMG للجيش الدنماركي لاستبدال M / 62 في مارس 2014. تم تقليل الوزن إلى 9.27 كجم (20.4 رطل)، أخف وزنًا بمقدار 2.23 كجم (4.9 رطل) من M / 62. معدل إطلاق النار الذي يبلغ حوالي 500-650 طلقة في الدقيقة (RPM) [31] أقل بكثير من 1200 دورة في الدقيقة الدنماركية M / 62، ولكنه يسمح بتحكم أفضل ودقة أكبر وحفظ أكبر للذخيرة ومواضع إطلاق أكثر تنوعًا ومخاطر أقل للأضرار الجانبية من فقدان السيطرة أثناء إطلاق النار. يتميز M60E6 بتجميع برميل سريع التغيير معاد تصميمه بمقبض برميل منحرف، والذي يستخدم أيضًا لحمل السلاح ويسمح باستبدال البرميل الساخن دون استخدام قفازات واقية. تم إجراء تغييرات على نظام السكك الحديدية والحامل ثنائي القوائم، كما أدى عدد كبير من التحسينات الداخلية إلى زيادة الموثوقية. [32] [33] [34]

عدسة بصرية للبندقية الدنماركية C79 LMG

يستخدم الجيش الدنماركي منظارًا بصريًا مقاس 3.4 × 28 مثبتًا أعلى جهاز الاستقبال والذي يمكن ضبطه من 300 إلى 800 متر (328 إلى 875 ياردة) بزيادات 100 متر (109 ياردة) على M/60E6. ما يميز منظار C79 LMG الدنماركي المسمى M/98 عن المنظار البصري القياسي C79 هو شبكته الفريدة من نوعها المكونة من شكل شيفرون بارتفاع 12.5 TS وخطين TS يسارًا ويمينًا بطول 7.5 TS يبدأ على بعد 2.5 TS من طرف الشكل الشيفرون. المنظار المسمى M/99 متوفر أيضًا في تكوين الرؤية الليلية. [35]

المتغيرات المدنية

تم إنتاج عدد من المتغيرات نصف الآلية فقط للسوق المدنية في الولايات المتحدة. تم تعديل الأجزاء الداخلية على نطاق واسع لجعل تحويلها إلى إطلاق نار آلي بالكامل مستحيلًا بشكل أساسي. إذا تمت الموافقة على التصميم من قبل مكتب الكحول والتبغ والأسلحة النارية والمتفجرات الأمريكي (BATFE)، يتم التعامل معها كبنادق نصف آلية يتم تغذيتها بالحزام؛ ومع ذلك، لا تزال اللوائح الفردية للولاية والمحلية سارية.

شركة US Ordnance هي الشركة المصنعة الحالية المعتمدة من قبل شركة Saco لإنتاج مدافع M60 وأجزاء M60 ذات المواصفات العسكرية . وقد فرضت الشركة 8000 دولار مقابل مدفع M60 نصف آلي جديد.

شركة Desert Ordnance هي الشركة المصنعة الحالية لـ M60s وأجزاء M60. تتقاضى الشركة ما بين 13000 إلى 14000 دولار أمريكي مقابل بندقية M60 شبه آلية جديدة، اعتمادًا على الطراز. [ بحاجة لتوضيح ]

توجد مجموعة متنوعة من نماذج M60، بعضها تمت ترقيته إلى تكوين M60E4 الحالي، في السوق أيضًا، ولكنها تخضع للتنظيم الشديد والمقيدة بموجب قانون الأسلحة النارية الوطني ، وتكلف أكثر من 40000 دولار، مع بعض النماذج، مثل Maremont/SACO التي تمت ترقيتها إلى تكوين M60E6 بتكلفة تصل إلى 65000 دولار.

المستخدمون

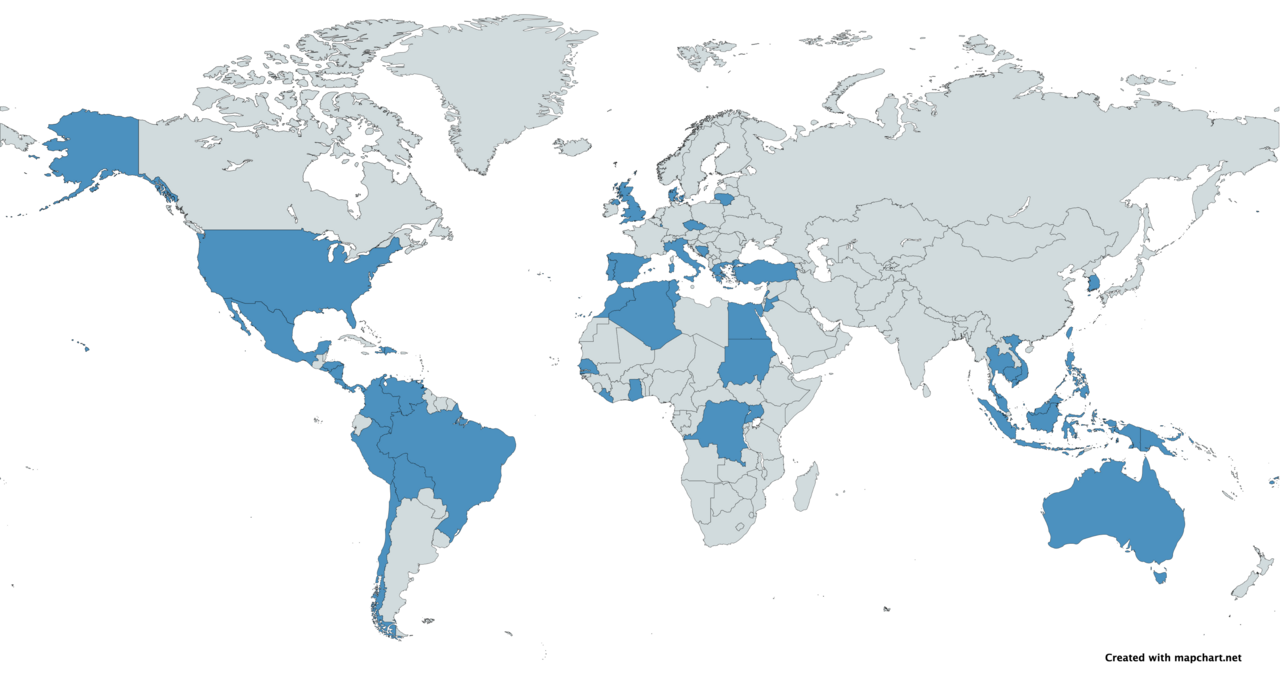

خريطة مستخدمي M60 باللون الأزرق
جنود من كوريا الجنوبية يستخدمون مدفع رشاش من طراز M60 لتنفيذ عملية إنزال برمائي مشترك خلال مناورة Foal Eagle 07 .
مقاتل من جبهة تحرير مورو الإسلامية مستلق على ظهره وهو يحمل بندقية من طراز M60.
طائرة كوماندوز V-150 تابعة للجيش البرتغالي مسلحة بـM60D.
طيار أمريكي يحمل بندقية M60، تابع لسرب قوات الأمن رقم 52 (SFS)، في قاعدة سبانجداهليم الجوية (AB)، ألمانيا.
جندي مشاة البحرية السنغالي مع دبابة M60 في عام 2016.

المشغلين غير الحكوميين

انظر أيضا

مراجع

  1. ^ "جمهورية الدومينيكان: الانقلاب الذي تحول إلى حرب". تايم . 7 مايو 1965. مؤرشف من الأصل في 25 أكتوبر 2023. تم الاسترجاع في 30 سبتمبر 2022 .
  2. ^ “浴火重生——对越自卫反击战对我国轻武器发展的影响”. 23 سبتمبر 2014. مؤرشفة من الأصلي في 5 يونيو 2023 . تم الاسترجاع في 11 نوفمبر 2022 .
  3. ^ Noir, War. "x.com". X (سابقًا Twitter) . تم الاسترجاع في 7 يونيو 2024 .
  4. ^ "T52E3 – نموذج أولي لـ M60". Forgotten Weapons . 14 مارس 2012. مؤرشف من الأصل في 30 يناير 2021 . تم الاسترجاع 17 يوليو 2016 .
  5. ^ abcd The M60 Archived October 7, 2000, at the Wayback Machine . اتحاد العلماء الأمريكيين.
  6. ^ "الأسلحة النارية الحديثة – M60". 27 أكتوبر 2010. مؤرشف من الأصل في 26 أبريل 2016. تم الاسترجاع 6 مارس 2012 .
  7. ^ "M60E3 7.62mm Machine Gun". fas.org . مؤرشف من الأصل في 7 أكتوبر 2000 . تم الاسترجاع في 10 مارس 2021 .
  8. ^ نورمان بولمار (15 يناير 2005). دليل المعهد البحري للسفن والطائرات التابعة للأسطول الأمريكي. مطبعة المعهد البحري. ص 500. ISBN 978-1-59114-685-8تم الاسترجاع بتاريخ 2 نوفمبر 2011 .
  9. ^ "دليل المشغل للرشاش عيار 7.62 ملم، M60 W/E (1005-00-605-7710) (EIC:4AJ) والرشاش عيار 7.62 ملم، M60D W/E (1005-00-909-3002) (EIC:4A8)، أبريل 1998" (PDF) . مؤرشف من الأصل (PDF) في 24 يناير 2022.
  10. ^ دوكري، كيفن (2012). المدفع الرشاش M60 . دار أوسبري للنشر. ص 30.
  11. ^ الأسلحة الصغيرة العسكرية في القرن العشرين. إيان هوج وجون ويكس. منشورات كراوس. 2000. ص 379.
  12. ^ الأسلحة: موسوعة دولية من 5000 قبل الميلاد إلى 2000 بعد الميلاد، الرسم التخطيطي، ص 217. ISBN 0-312-03950-6 .
  13. ^ Bonnier Corporation (سبتمبر 1957). "أحدث مدفع رشاش للجيش يطلق النار من الكتف". مجلة العلوم الشعبية . شركة Bonnier Corporation. ص 122-123.
  14. ^ دوكري، كيفن (2012). المدفع الرشاش M60 . دار أوسبري للنشر. ص 48.
  15. ^ م. زاكاري شيرمان؛ زاكاري م. شيرمان (1 يناير 2011). Fighting Phantoms. Capstone Press. ص. 41. ISBN 978-1-4342-2560-3تم الاسترجاع بتاريخ 2 مايو 2011 .
  16. ^ "TBT: كيف حصلت M60 على لقب (الحبيب) "الخنزير"". 2 يناير 2020. مؤرشف من الأصل في 24 مايو 2021. تم الاسترجاع في 24 مايو 2021 .
  17. ^ abcdef "حياة وأوقات M60" أرشيف 29 أكتوبر 2013، على موقع Wayback Machine . مجلة الدفاع عن الأسلحة الصغيرة ، 10 أغسطس 2011.
  18. ^ "مدفع رشاش M60: 3 حقائق مثيرة للاهتمام يجب معرفتها". RECOIL . مؤرشف من الأصل في 3 أغسطس 2020 . تم الاسترجاع 5 مارس 2020 .
  19. ^ فورد، ماثيو (فبراير 2017). سلاح الاختيار: الأسلحة الصغيرة وثقافة الابتكار العسكري . مطبعة جامعة أكسفورد. ص 161.
  20. ^ دوكري، كيفن (2012). المدفع الرشاش M60 . دار أوسبري للنشر. ص 29.
  21. ^ دوكري، كيفن (2012). المدفع الرشاش M60 . دار أوسبري للنشر. ص 71.
  22. ^ دوكري، كيفن (2012). المدفع الرشاش M60 . دار أوسبري للنشر. ص 58.
  23. ^ تم أرشفة الدليل الفني لـ M60D في 12 يوليو 2018، على موقع Wayback Machine [ الرابط المباشر PDF ]
  24. ^ الموسوعة العالمية للبنادق والرشاشات ، ص 93، 196.
  25. ^ دوكري، كيفن (2012). المدفع الرشاش M60 . دار أوسبري للنشر. ص 28.
  26. ^ https://www.warboats.org/stonerordnotes/M60%20GPMG%20R5.html [ عنوان URL العاري ]
  27. ^ "تكوين باب المدفعي الجديد M60". 15 فبراير 2021.
  28. ^ "تم تعديل المدفع الحر M60B ليتم تثبيته بشكل جانبي كمدفع باب على طائرات الهليكوبتر الحربية التابعة للبحرية الأمريكية Huey التي عملت أثناء حرب فيتنام". 16 مارس 2024.
  29. ^ أسلحة المشاة الخاصة بجين، سبتمبر 2009
  30. ^ "مدفع رشاش M60E4/MK43 US Ordnance". Army Recognition . 26 نوفمبر 2018. مؤرشف من الأصل في 16 أغسطس 2022. تم الاسترجاع 3 يوليو 2020 .
  31. ^ "M60E6 | Weapons | US Ordnance". www.usord.com . مؤرشف من الأصل في 1 فبراير 2015 . تم الاسترجاع في 15 أكتوبر 2017 .
  32. ^ أب كريجيرين دي كيه (7 مارس 2014). "Hærens nye Let Maskingevær (LMG): M60 E6". krigeren.dk . أرشفة من الإصدار الأصلي في 24 كانون الأول 2014 . تم الاسترجاع في 23 كانون الأول (ديسمبر) 2014 .
  33. ^ "M60E6 – Weapons – US Ordnance". مؤرشف من الأصل في 1 فبراير 2015. تم الاسترجاع في 23 ديسمبر 2014 .
  34. ^ الجيش الدنماركي يعتمد الرشاش M60E6 7.62 GPMG – أرشيف 17 أكتوبر 2017، على موقع Wayback Machine – Thefirearmblog.com، 12 مارس 2014.
  35. ^ جيميفيرنيت. "HRN-111-007". هارين : ح-11. مؤرشفة من الأصلي في 8 ديسمبر 2023 . تم الاسترجاع في 5 أكتوبر 2023 .
  36. ^ abcdef مركز بون الدولي للتحويل ؛ مركز التحقق التابع للجيش الألماني. "M60". دليل الأسلحة الصغيرة والخفيفة: التوزيع العالمي والتعريف البصري . مؤرشف من الأصل في 12 نوفمبر 2021. تم الاسترجاع في 28 أغسطس 2018 .
  37. ^ abc "Profiling the Small Arms Industry". 13 نوفمبر 2009. مؤرشف من الأصل في 11 أكتوبر 2017. تم الاسترجاع في 3 فبراير 2010 .
  38. ^ abcdefghijklmnopqrstu vwxyz aa Jones, Richard D. Jane's Infantry Weapons 2009/2010 . Jane's Information Group؛ الطبعة 35 (27 يناير 2009). ISBN 978-0-7106-2869-5 .
  39. ^ "Small Arms Survey – Working Papers" (PDF) . 8 نوفمبر 2012. مؤرشف من الأصل (PDF) في 11 أغسطس 2006. تم الاسترجاع في 23 ديسمبر 2014 .
  40. ^ http://www.army.cz/assets/files/9334/zbrane_definit.pdf محفوظ في 29 فبراير 2012، على موقع Wayback Machine [ الرابط المباشر PDF ]
  41. ^ "الموقع الرسمي لمجموعة القوات الخاصة 601". مؤرشف من الأصل في 7 يونيو 2013. اطلع عليه بتاريخ 23 ديسمبر 2014 .
  42. ^ Gander, Terry J.; Hogg, Ian V. Jane's Infantry Weapons 1995/1996 . Jane's Information Group؛ الطبعة 21 (مايو 1995). ISBN 978-0-7106-1241-0 .
  43. ^ “Uji Kemampuan Menembak di Laut، Unsur Patkamla Lanal Tanjung Balai Asahan Laksanakan Latihan Menembak di Pulau Salahnamo” (باللغة الإندونيسية). 5 فبراير 2021. مؤرشفة من الأصلي في 8 مارس 2022 . تم الاسترجاع في 8 مارس 2022 .
  44. ^ "السفير هيل يؤكد التزام الولايات المتحدة بالجيش اللبناني في حفل تسليم آليات همفي". 2014. مؤرشف من الأصل في 7 أبريل 2014.
  45. ^ "نسخة مؤرشفة". مؤرشفة من الأصل في 18 فبراير 2014. تم الاسترجاع في 5 مارس 2014 .{{cite web}}:CS1 maint: نسخة مؤرشفة كعنوان ( رابط )
  46. ^ دوقية لوكسمبورج الكبرى أرشيف 26 يناير 2011، على موقع واي باك مشين
  47. ^ تومسون، لوروي (ديسمبر 2008). "القوات الخاصة الماليزية". الأسلحة الخاصة. مؤرشف من الأصل في 30 ديسمبر 2009. تم الاسترجاع في 20 مايو 2010 .
  48. ^ كابي، ديفيد (2004). تحت السلاح: تحدي الأسلحة الصغيرة في المحيط الهادئ . ويلينغتون: مطبعة جامعة فيكتوريا. ص 63-65. ISBN 978-0864734532.
  49. ^ "LAV-150 – Textron Marine & Land / Portugal". مؤرشف من الأصل في 30 سبتمبر 2009. تم الاسترجاع في 23 ديسمبر 2014 .
  50. ^ ويليام شو (سبتمبر 1984). "برنامج المبيعات العسكرية الأجنبية لكوريا الجنوبية" (PDF) . مكتبة الكونجرس. ص 9. مؤرشف من الأصل (PDF) في 28 أبريل 2011.
  51. ^ "أسلحة المشاة الشخصية: أسلحة قديمة أم معدات جديدة في العقود القادمة؟". مؤرشف من الأصل في 25 سبتمبر 2013. استرجاع 23 ديسمبر 2014 .
  52. ^ "المسدسات الدولية: مكافحة الإرهاب في تونس". الحياة التكتيكية . 18 مارس 2016. مؤرشف من الأصل في 12 أبريل 2021. تم الاسترجاع 17 فبراير 2021 .
  53. ^ "RAF – Chinook". مؤرشف من الأصل في 2 يناير 2015. اطلع عليه بتاريخ 23 ديسمبر 2014 .
  54. ^ ميلر، ديفيد (2001). الدليل المصوَّر لبنادق القرن العشرين . دار سلامندر للنشر المحدودة. ISBN 1-84065-245-4 .
  55. ^ "M60E3 & MK43 Mod 0". Navy SEALs . مؤرشف من الأصل في 14 ديسمبر 2012. تم الاسترجاع في 23 ديسمبر 2014 .
  56. ^ مور، مايكل ر. (26 أبريل 2022). "استخدام المعدات التي يغطيها مشروع قانون الجمعية التشريعية في كاليفورنيا 481 - تم إنشاؤه؛ وتقرير المعدات لمشروع قانون الجمعية التشريعية في كاليفورنيا 481 لعام 2022" (ملف PDF) . lapdonline.org . ص. 37. مؤرشف (ملف PDF) من الأصل في 29 مايو 2022. تم الاسترجاع في 8 أغسطس 2022 .
  57. ^ "قائمة المعدات العسكرية الشفافة" (PDF) . إدارة شرطة لوس أنجلوس . LASD. 6 يوليو 2023. تم الاسترجاع في 28 أغسطس 2024 .
  58. ^ “Tại sao Việt Nam nên dùng lâu dài súng máy M60 Mỹ؟”. 6 ديسمبر 2016. أرشفة من الإصدار الأصلي في 5 كانون الأول 2016 . تم الاسترجاع في 7 ديسمبر 2016 .|الناشر=kienthuc |التاريخ= |تاريخ الوصول=2016-12-05
  59. ^ صامويل م. كاتز ورون فولستاد، الجيوش العربية في حروب الشرق الأوسط 2 ، سلسلة رجال السلاح 194، دار أوسبري للنشر المحدودة، لندن 1988، ص 46، اللوحة G3. ISBN 0-85045-800-5
  60. ^ سيسيل سويرتي فيليبي (18 مايو 2015). "جبهة تحرير مورو الإسلامية لم تسلم أسلحة القوات المسلحة الفلبينية بعد". صحيفة ذا فلبين ستار . مؤرشف من الأصل في 23 سبتمبر 2016. تم الاسترجاع في 30 أغسطس 2016 .
  61. ^ كارلوس كاباليرو جورادو، نايجل توماس وسيمون ماكوايج، حروب أمريكا الوسطى 1959-1989 ، سلسلة رجال السلاح 221، دار نشر أوسبري المحدودة، لندن 1990، ص 45، اللوحة G1. رقم ISBN 9780850459456
  62. ^ كريستوفر دوبسون؛ رونالد باين (1982). الإرهابيون: أسلحتهم وقادتهم وتكتيكاتهم. حقائق في الملف. ص 119-120. ISBN 978-0871966681.
  63. ^ مسح الأسلحة الصغيرة (2007). "عدم الاستقرار المستمر: العنف المسلح وانعدام الأمن في جنوب السودان" (PDF) . مسح الأسلحة الصغيرة 2007: الأسلحة والمدينة. مطبعة جامعة كامبريدج . ص. 325. ISBN 978-0-521-88039-8. مؤرشف من الأصل في 27 أغسطس 2018 . استرجاع 29 أغسطس 2018 .
مراجع أخرى
  • دليل ميداني رقم 3-22.68 لوزارة الجيش
  • مركز القيادة والسيطرة للجيش الأمريكي - روك آيلاند
  • MCWP 3–15.1 سلاح مشاة البحرية الأمريكي: "المدافع الرشاشة والمدفعية الرشاشة"
  • قوات البحرية الخاصة
  • [1] US Ordnance Mk 43 MOD 0
  • صور UNOPES وGEO وFES وBFP وسفن أسطول المكسيك
ويكيميديا ​​كومنز لديها وسائل الإعلام المتعلقة بـ:
M60 (مدفع رشاش) (الفئة)
  • موقع وزارة الذخائر الأمريكية (الصانع الحالي لـ M60s وM60D وM60E4/Mk 43)
  • دليل الجيش الأمريكي: دليل المشغل لـ M60 وM122 وM60D
  • الفيلم القصير "المدفع الرشاش، 7.62 مم، M60، التشغيل ودورة التشغيل" متاح للمشاهدة والتنزيل مجانًا في أرشيف الإنترنت .
  • بروس، روبرت (ربيع 2009). "حياة جديدة لسلاح كلاسيكي قتالي: مدفع رشاش طراز MK43 Mod 1 من إنتاج شركة US Ordnance" (ملف PDF) . مجلة الدفاع عن الأسلحة الصغيرة : 66–71. مؤرشف من الأصل (ملف PDF) في 1 مايو 2011. تم الاسترجاع في 6 أبريل 2010 .تتضمن المقالة قائمة مفصلة بالتحسينات الاثنين والعشرين التي تم إجراؤها على الإصدارات السابقة من M60.
تم الاسترجاع من "https://en.wikipedia.org/w/index.php?title=مدفع_رشاش_M60&oldid=1247737593"
Original text
Rate this translation
Your feedback will be used to help improve Google Translate
