نظام الإطلاق العمودي مارك 41
نظام الإطلاق العمودي مارك 41 ( Mk 41 VLS ) هو نظام إطلاق صواريخ محمول على السفن، يوفر قدرة إطلاق سريعة ضد التهديدات المعادية. [ 1 ] استُمدّ مفهوم نظام الإطلاق العمودي ( VLS) من العمل على نظام إيجيس القتالي . [ 2 ]
تاريخ
استمر تطوير المفهوم الأولي لنظام إيجيس في الستينيات والسبعينيات، وتم تصميم النموذج Mk 41 في عام 1976. [ 2 ] في الأصل، كان النظام مصممًا لإطلاق صاروخ RIM-66 Standard فقط ، ولكن تم زيادة ارتفاع النموذج Mk 41 لاستيعاب صاروخ توماهوك الأكبر حجمًا . [ 2 ] تم اختبار وتقييم النموذج الأولي للمنصة على متن حاملة الطائرات الأمريكية نورتون ساوند . وتم تركيب أول منصة تشغيلية على متن حاملة الطائرات الأمريكية بنكر هيل . [ 2 ]
تاريخ القتال
في 12 أكتوبر/تشرين الأول 2016، استُهدفت المدمرة الأمريكية "يو إس إس ماسون" (DDG-87) بصواريخ أُطلقت من الأراضي اليمنية أثناء عملياتها في مضيق باب المندب . [ 3 ] لم تُصب "ماسون" بالصاروخين اللذين أُطلقا من قرب مدينة الحديدة . [ 3 ] وبينما لم تتأكد البحرية الأمريكية ما إذا كان الصاروخ الأول قد تم اعتراضه أم سقط في البحر، يدّعي المسؤولون أن "ماسون" نجحت في اعتراض الصاروخ الثاني على مسافة حوالي 13 كيلومترًا (8 أميال ) ، [ 4 ] مسجلةً بذلك أول مرة في التاريخ تُدمر فيها سفينة حربية صاروخًا مضادًا للسفن باستخدام صواريخ أرض-جو دفاعًا عن النفس، وأول مرة يقوم فيها نظام الإطلاق العمودي Mk41 بذلك.
تحديد
مرقس 41 (مرقس 41)
تُحمّل الصواريخ مسبقًا في حاويات، ثم تُحمّل هذه الحاويات في خلايا قاذفة الصواريخ. قد تحتوي الخلية الواحدة على صاروخ واحد أو اثنين أو أربعة صواريخ، وذلك بحسب قطر الصاروخ. تُدمج عدة نماذج من الصواريخ في منظومتي Mk 41 وMk 57 من خلال نظام الإطلاق القابل للتمديد (ExLS) الذي طورته شركة لوكهيد مارتن. [ 5 ]
يُجهز نظام الإطلاق Mk 41 للسفن في وحدات مكونة من 8 خلايا، مرتبة في صفين من أربع خلايا. ولأن Mk 41 نظام إطلاق ساخن ، فإنه يتميز أيضًا بوجود غرفة عادم مشتركة في كل وحدة لإعادة توجيه غازات العادم إلى أعلى خارج السفينة، لتخرج بين الصفين. [ 2 ] كما تم تجهيز السفن بنظام رش مائي لأغراض السلامة، لترطيب الحاويات في حال رصد درجات حرارة مرتفعة. [ 6 ] يتيح استخدام الحاويات، بالإضافة إلى توفرها بثلاثة أطوال مختلفة، تجهيز مجموعة واسعة من السفن بنظام Mk 41 على الرغم من اختلاف استخداماتها. تحتوي الطرادات من فئة تيكونديروجا المجهزة بنظام الإطلاق العمودي، بالإضافة إلى المدمرات من فئتي أرلي بيرك ( الإصدار الأول والثاني) والمدمرات من فئة كونغو ، على وحدات إطلاق صواريخ في مقدمة ومؤخرة السفينة، بينما احتوت المدمرات من فئة إيروكوا، بعد تحديث ترامب، على وحدة إطلاق صواريخ في المقدمة. تتكون هذه الوحدات من خمس خلايا ورافعة قابلة للطي لإعادة تحميل الصواريخ أثناء الإبحار . ونظرًا لعدم قدرة هذه الرافعات على نقل صواريخ توماهوك الأثقل وزنًا ، وفائدتها المحدودة في غير ذلك، تم استبدال وحدات سترايك داون في الإنشاءات الجديدة لزيادة قدرة الهجوم البري بعد حرب الخليج . [ 7 ] [ 2 ]
| نوع الوحدة | الدفاع عن النفس | تكتيكي | يضرب |
|---|---|---|---|
| الخلايا | 8 | ||
| عدد الصواريخ لكل خلية | 1 أو 2 أو 4 | ||
| عرض | 11 قدم 3 بوصة (3.43 متر) | ||
| طول | 8 أقدام و7 بوصات (2.62 متر) | ||
| ارتفاع | 17 قدم 5 بوصة (5.31 متر) | 22 قدم 2 بوصة (6.76 متر) | 25 قدمًا و3 بوصات (7.7 مترًا) |
| وزن | 26800 رطل (12200 كجم) | 29800 رطل (13500 كجم) | 32000 رطل (15000 كجم) |
| أقصى عرض للعلبة | 2 قدم 1.12 بوصة (63.80 سم) | ||
| أقصى ارتفاع للعلبة | 19 قدمًا (5.8 مترًا) | 22 قدمًا (6.7 مترًا) | |
إن صاروخ Mk 41 قادر على إطلاق الصواريخ التالية (مع الإشارة إلى الارتفاع وعدد الحزم حيثما أمكن): [ 11 ] [ 2 ] [ 12 ] [ 5 ]
من سطح إلى جو
- RIM-66 Standard MR (تكتيكي) [ 13 ]
- RIM-156 ستاندرد ER (الضربة) [ 14 ]
- صاروخ RIM-161 القياسي 3 (ضربة) [ 13 ]
- RIM-174 Standard ERAM / SM-6 (strike) [ 13 ]
- RIM-7 عصفور البحر (للدفاع عن النفس)
- RIM-162 ESSM (الدفاع عن النفس، عبوة من 4 قطع، غير متوافق مع الإصدارات القديمة من الوحدات المكونة من 8 خلايا) [ 2 ] [ 15 ]
- CAMM (CAMM، CAMM-ER، CAMM-MR) (الدفاع عن النفس، ExLS؛ عبوة من 4 قطع لـ CAMM و CAMM-ER، [ 16 ] [ 17 ] [ 18 ] من المحتمل أن تكون عبوة من قطعتين لـ CAMM-MR [ 19 ] )
- صاروخ RIM-116 ذو الهيكل الدوار (الكتلة 2) (للدفاع عن النفس، عبوة ExLS من 4 قطع) [ 5 ]
- صاروخ من النوع 23 من السفن إلى الجو [ 20 ]
- MIM-104 (PAC-3 MSE) (تكتيكي) [ 21 ]
من سطح إلى سطح
- صاروخ توماهوك RGM-109 (ضربة) [ 13 ]
- صاروخ الضربة المشتركة (التكتيكي)
- RGM-179 JAGM (للدفاع عن النفس، عبوة ExLS من 4 قطع) [ 5 ]
- LRASM BTV (ضربة) [ 13 ]
مضاد للغواصات
شرك
- نولكا (للدفاع عن النفس، عبوة ExLS من 4 قطع) [ 5 ]

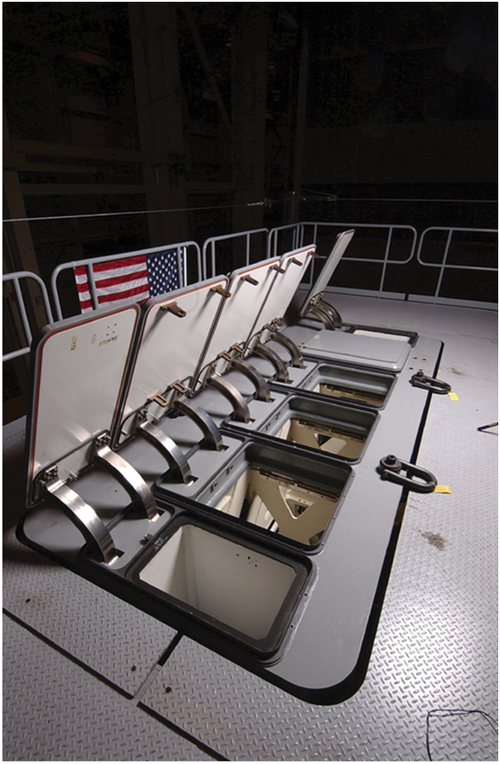

مارك 57 (Mk 57) PVLS
يتألف نظام الإطلاق العمودي المحيطي Mk 57 (PVLS) المستخدم في مدمرات فئة زوموالت من خلايا إطلاق عمودي أكبر بكثير، قادرة على تصريف كميات أكبر بكثير من غازات العادم (معدل تدفق الكتلة) مقارنةً بنظام Mk 41، ولكنه يُعدّ تطورًا لنظام الإطلاق العمودي Mk 56 الأصغر حجمًا وغير المدرع . صُممت أنظمة الإطلاق العمودي المحيطي Mk 57 ليتم تركيبها على محيط السفينة مع وجود دروع على حدودها الداخلية، بدلًا من مخازن الذخيرة المركزية المستخدمة في نظام Mk 41.
يُوفر صاروخ Mk 57، الذي طورته شركة رايثيون ، توافقًا مع الصواريخ الحالية، مع إمكانية استخدام صواريخ جديدة ذات قدرة دفع وحمولة أكبر بكثير. وبينما يسمح الصاروخ Mk 57 باستخدام صواريخ أكبر من صاروخ Mk 41، فإن التحسين الرئيسي فيه يكمن في نظام إدارة غازات العادم، الذي يُمكنه استيعاب تصاميم صواريخ جديدة ذات معدل تدفق كتلة محرك صاروخي أعلى بنسبة تصل إلى 45% من صاروخ Mk 41. [ 22 ] ويُسهّل التصميم الهندسي المتناظر الفريد لنظام إدارة الغازات على شكل حرف U (مع مخارج العادم المتوافقة مع الخلايا) خروج الغازات، مع تقليل تدفقها إلى الخلايا المجاورة وتدفقها العكسي إلى الخلية النشطة. ومن المزايا الأخرى الاستغناء عن نظام رش الماء، الذي يُستخدم لتبريد حاوية الصاروخ في حال عدم تحرير براغي تثبيت الصاروخ بعد اشتعال محركه. ويُقلل الاستغناء عن نظام رش الماء بشكل كبير من متطلبات الصيانة والأفراد، كما يحمي من ترطيب الصاروخ بالماء عن طريق الخطأ.
| الصواريخ | 4 خلايا |
|---|---|
| عرض | 7.25 قدم (2.21 متر) |
| طول | 14.2 قدم (4.3 متر) |
| ارتفاع | 26 قدم (7.9 متر) |
| وزن | 33,600 رطل (15,200 كجم) |
| أقصى عرض للعلبة | 28 بوصة (0.71 متر) |
| أقصى طول للعلبة | 283 بوصة (7.2 متر) |
| أقصى وزن للعلبة | 9020 رطل (4090 كجم) |
المتغيرات
- MK 41 Mod 0، طرادات من فئة تيكونديروجا ، قاذفتان عموديتان من طراز Mk 158 Mod 0 أو Mod 1، كل منهما مكونة من 61 خلية، في المقدمة والمؤخرة. [ 15 ]
- MK 41 Mod 1، مدمرات من فئة سبروانس ، 61 خلية أمامية. [ 15 ]
- MK 41 Mod 2، مدمرات من فئة Arleigh Burke ، من DDG-51 إلى DDG-78، قاذفة عمودية واحدة من طراز Mk 159 Mod 0 ذات 29 خلية في المقدمة، وقاذفة عمودية واحدة من طراز Mk 158 Mod 0 ذات 61 خلية في المؤخرة. [ 15 ]
- MK 41 Mod غير معروف، فرقاطات من فئة Constellation ، 32 خلية.
- MK 41 وزارة الدفاع غير معروفة، فرقاطات من فئة ألفارو دي بازان (إسبانيا)، 48 خلية.
- MK 41 موديل غير معروف، قاعدة ديفيسيلو العسكرية
- MK 41 Mod 3، فرقاطات من فئة براندنبورغ (ألمانيا)، 16 خلية.
- MK 41 Mod 5، فرقاطات من فئة أنزاك (أستراليا، نيوزيلندا)، 8 خلايا
- MK 41 Mod 7، مدمرات من فئة أرلي بيرك ، من DDG-79 إلى DDG-91، قاذفة عمودية واحدة من طراز Mk 177 Mod 0 ذات 32 خلية في المقدمة، وقاذفة عمودية واحدة من طراز Mk 176 Mod 0 ذات 64 خلية في المؤخرة. [ 15 ] [ 24 ]
- MK 41 Mod 8، فرقاطات من فئة بارباروس (تركيا)، 8 أو 16 خلية
- MK 41 Mod 9، فرقاطات من طراز De Zeven Provinciën (هولندا)، 40 خلية
- فرقاطات من فئة ساكسن (ألمانيا)، طراز MK 41 Mod 10، 32 خلية
- MK 41 Mod 15، مدمرات من فئة أرلي بيرك ، DDG-92 وما فوق، قاذفة عمودية واحدة من طراز Mk 177 Mod 3 ذات 32 خلية في المقدمة، وقاذفة عمودية واحدة من طراز Mk 176 Mod 2 ذات 64 خلية في المؤخرة. [ 15 ] [ 24 ]
- MK 41 Mod 16، فرقاطات من فئة أديلايد (أستراليا)، 8 خلايا
- MK 70 Mod 1 ، قاذفة صواريخ رباعية الخلايا مُعبأة في حاوية
- بطارية صواريخ بعيدة المدى (LMSL)، قاذفة أحادية الخلية معبأة في حاوية على مركبة ROGUE التابعة لسلاح مشاة البحرية الأمريكية - تطلق مركبة JLTV [ 25 ]
المشغلون
- فرقاطة من فئة أديلايد - (8 خلايا) (متقاعدة)
- فرقاطة من فئة أنزاك - (8 خلايا)
- مدمرة من فئة هوبارت - (48 خلية)
- فرقاطة من فئة هنتر - (32 خلية)
- مدمرة من فئة إيروكوا - (29 خلية) (متقاعدة)
- مدمرة من فئة ريفر - (24 خلية)
- فرقاطة من فئة أديلايد - (8 خلايا)
- فرقاطة إيفر هويتفيلدت - (32 خلية)
- كورفيت من فئة Pohjanmaa - (8 أو 16 خلية)
- فرقاطة من فئة ساكسن - (32 خلية)
- فرقاطة من فئة براندنبورغ - (16 خلية)
- فرقاطة من فئة نيدرزاكسن - (16 خلية) (ملغاة)
- الفرقاطة F127 - (96 خلية) (مخطط لها)
- مدمرة من فئة مايا - (96 خلية)
- مدمرة من فئة أتاغو - (96 خلية)
- مدمرة من فئة كونغو - (90 خلية)
- مدمرة طائرات الهليكوبتر من فئة هيوجا - (16 خلية)
- مدمرة من فئة موراسامي - (16 خلية)
- مدمرة من فئة تاكانامي - (32 خلية)
- مدمرة من فئة أكيزوكي - (32 خلية)
- مدمرة من فئة أساهي - (32 خلية)
- فرقاطة من فئة موغامي - (16 خلية)
- فرقاطة FFM جديدة - (32 خلية)
- أسوكا - (8 خلايا)
- فرقاطة من طراز De Zeven Provinciën - (40 خلية)
- فرقاطة من طراز فريدجوف نانسن - (8 أو 16 خلية)
- مدمرة تشونغموجونغ يي صن شين (KDX-II) - (32 خلية)
- المدمرة سيجونغ العظيم من فئة (KDX-III) - (80 خلية)
- فرقاطة ألفارو دي بازان - (48 خلية)
- فرقاطة من فئة F110 - (16 خلية)
- سفينة إنزال دبابات من فئة كاوهسيونغ - (سفينة اختبار) [ 26 ]
- فرقاطة من فئة ناريسوان - (8 خلايا)
- فرقاطة من فئة بوميبول أدولياديج - (8 خلايا)
- فرقاطة من الفئة G - (8 خلايا)
- فرقاطة من فئة بارباروس - (16 خلية)
- الفرقاطة من النوع 26 - (24 خلية)
- الفرقاطة من النوع 31 - (32 خلية)
- المدمرة من فئة سبروانس - (61 خلية، مثبتة على 24 من أصل 31 سفينة) (متقاعدة)
- مدمرة من فئة أرلي بيرك - (90 أو 96 خلية)
- طراد من فئة تيكونديروجا - (122 خلية)
- مدمرة من فئة زوموالت - (80 خلية من طراز Mk 57)
- فرقاطة من فئة كونستليشن - (32 خلية من طراز Mk 41)
- المدمرة من فئة DDG(X) - (بحد أدنى يصل إلى 128 خلية (تكوين وحدة 4x32)، يعتمد على عدد الصواريخ فرط الصوتية المحمولة وفقًا لاقتراح التصميم الحالي للبحرية الأمريكية)
أنظمة إطلاق الأعمدة الأمريكية الأخرى
قد تستخدم السفن الأصغر حجمًا نظام إطلاق عمودي من طراز Mk 48 أو Mk 56 لإطلاق صاروخ RIM-162 ESSM ، كما أن Mk 48 قادر أيضًا على إطلاق صاروخ RIM-7 Sea Sparrow . تحتوي كل حاوية في Mk 48 على صاروخ RIM-7 واحد أو صاروخين من طراز RIM-162، بينما تحتوي كل حاوية في Mk 56 على صاروخ RIM-162 واحد. تُباع هذه الأنظمة بأعداد خلايا تتراوح من اثنين إلى 16 خلية لـ Mk 48 ومن أربعة إلى 32 خلية لـ Mk 56: توفر الوحدات الأصغر حجمًا مرونة أكبر. [ 27 ] [ 28 ]
تستخدم الغواصات الأمريكية نظام إطلاق عمودي من طراز Mk 45. [ 29 ]
معرض
خلايا VLS الموجودة على متن حاملة الطائرات يو إس إس سان جاسينتو .
يتم تحميل حاوية صواريخ توماهوك في نظام إطلاق عمودي على متن المدمرة يو إس إس كورتيس ويلبور من فئة أرلي بيرك
خلايا نظام الإطلاق العمودي مفتوحة للتفتيش على متن حاملة الطائرات يو إس إس فيتزجيرالد
يغادر صاروخ SM-3 حاملة الطائرات Mk 41 VLS على متن حاملة الطائرات USS Lake Erie مع فتح فتحة السحب وفتحة الخلية مفتوحتين.
انطوت رافعة الإنزال العمودي على متن حاملة الطائرات الأمريكية ميتشر
رافعة الإنزال العمودي ممتدة على متن حاملة الطائرات الأمريكية هوبر
رسم تخطيطي لنظام الإطلاق العمودي Mk 41 Mod 0.
انظر أيضاً
- GJB 5860-2006 – نظام إطلاق عمودي تابع لبحرية جيش التحرير الشعبي
- نظام الإطلاق العمودي الكوري – عائلة من أنظمة الإطلاق العمودي التابعة للبحرية الكورية الجنوبية
- نظام الإطلاق العمودي MiDLAS - نظام إطلاق عمودي تركي من صنع شركة روكيتسان
- 3S-14 – نظام إطلاق عمودي تابع للبحرية الروسية للصواريخ الجوالة والمضادة للسفن والمضادة للغواصات
- نظام الإطلاق العمودي سيلفر – نظام إطلاق عمودي من تصميم شركة DCNS
- نظام صواريخ تايفون – نظام إطلاق أرضي عمودي مشتق من Mk 41
