نظام الإطلاق العمودي

تحتاج هذه المقالة إلى مصادر إضافية للتحقق . يُرجى المساعدة في تحسين هذه المقالة بإضافة مصادر موثوقة . قد يتم الطعن في المواد غير الموثقة وإزالتها. البحث عن مصادر:  "نظام الإطلاق العمودي" - الأخبار  · الصحف  · الكتب  · العلماء  · JSTOR ( يناير 2017 ) ( تعرف على كيفية ومتى تزيل هذه الرسالة )

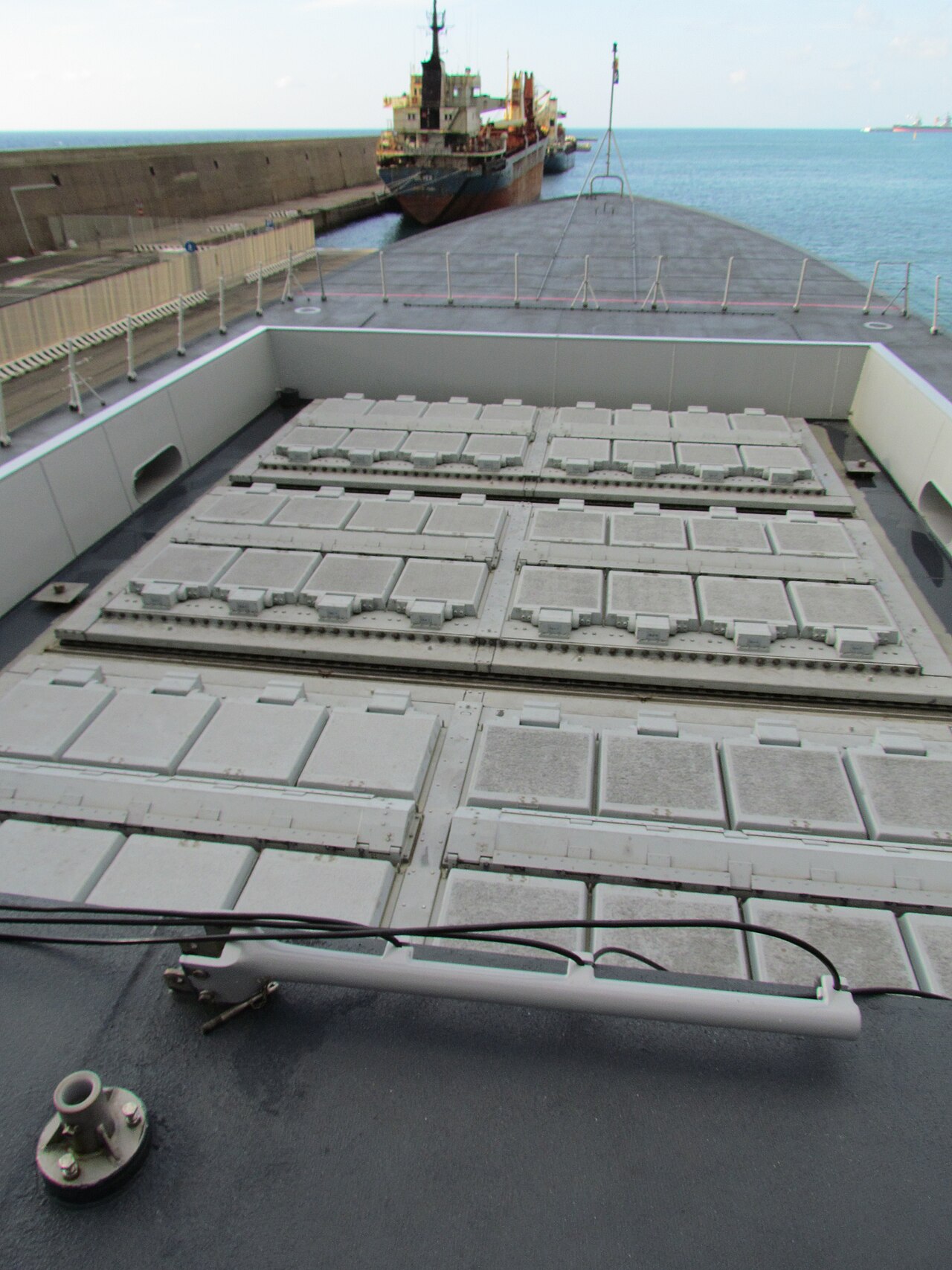

نظام الإطلاق العمودي ( VLS ) هو نظام متقدم لحمل وإطلاق الصواريخ على منصات بحرية متحركة، مثل السفن السطحية والغواصات . يتكون كل نظام إطلاق عمودي من عدد من الخلايا ، والتي يمكن أن تحمل صاروخًا واحدًا أو أكثر جاهزًا للإطلاق. عادةً، يمكن لكل خلية حمل عدد من الأنواع المختلفة من الصواريخ، مما يسمح للسفينة بالمرونة في تحميل أفضل مجموعة لأي مهمة معينة. علاوة على ذلك، عندما يتم تطوير صواريخ جديدة، يتم عادةً تركيبها على أنظمة الإطلاق العمودي الحالية لتلك الدولة، مما يسمح للسفن الحالية باستخدام أنواع جديدة من الصواريخ دون الحاجة إلى إعادة العمل المكلفة. عندما يتم إعطاء الأمر، يطير الصاروخ مباشرة إلى أعلى مسافة كافية لتجاوز الخلية والسفينة، ثم يتحول إلى المسار المطلوب.

يسمح نظام الإطلاق العمودي للمقاتلين السطحيين بالحصول على عدد أكبر من الأسلحة الجاهزة للإطلاق في أي وقت معين مقارنة بأنظمة الإطلاق القديمة مثل قاذفات Mark 13 ذات الذراع الواحدة و Mark 26 ذات الذراعين، والتي كانت تُغذى من الخلف بواسطة مجلة أسفل السطح الرئيسي. بالإضافة إلى القوة النارية الأكبر، فإن نظام الإطلاق العمودي أكثر تحملاً للضرر وموثوقية من الأنظمة السابقة ولديه مقطع عرضي راداري أقل ( RCS ). تعتمد البحرية الأمريكية الآن حصريًا على نظام الإطلاق العمودي لمدمرات الصواريخ الموجهة والطرادات .

أكثر أنظمة الإطلاق العمودي انتشارًا في العالم هو Mark 41 ، الذي طورته البحرية الأمريكية . تم تسليم أكثر من 11000 خلية صاروخية من نظام الإطلاق العمودي Mark 41، أو في انتظار الطلب، لاستخدامها على 186 سفينة عبر 19 فئة من السفن، في 11 بحرية حول العالم. يخدم هذا النظام حاليًا مع البحرية الأمريكية بالإضافة إلى البحرية الأسترالية والدنمركية والهولندية والألمانية واليابانية والنرويجية وكوريا الجنوبية والإسبانية والتركية، بينما فضل آخرون مثل البحرية اليونانية نظام Mark 48 المماثل. ^[1]

تم تطوير نظام الإطلاق العمودي 3S -14 في روسيا ويُستخدم في أنظمة الإطلاق والدفاع الصاروخي البحرية والبرية مثل نظام الصواريخ S-400 . ^{[ بحاجة لمصدر ]}

يتم استخدام نظام الإطلاق العمودي Mark 57 المتطور على المدمرة من فئة Zumwalt . لا تزال أنظمة Mark 13 وMark 26 القديمة في الخدمة على السفن التي تم بيعها إلى دول أخرى مثل تايوان وبولندا.

عند تركيبه على غواصة هجومية تعمل بالطاقة النووية ( SSN )، يسمح نظام الإطلاق العمودي (VLS) بنشر عدد أكبر وتنوع من الأسلحة، مقارنة باستخدام أنابيب الطوربيد فقط .

يمكن أن يكون نظام الإطلاق الرأسي إما إطلاقًا ساخنًا ، حيث يشتعل الصاروخ في الخلية، أو إطلاقًا باردًا ، حيث يتم طرد الصاروخ بواسطة الغاز الناتج عن مولد غاز ليس جزءًا من الصاروخ نفسه، ثم يشتعل الصاروخ. تعني كلمة "بارد" باردًا نسبيًا مقارنة بعادم محرك الصاروخ. لا يتطلب نظام الإطلاق الساخن آلية قذف ولكنه يتطلب بعض الطرق للتخلص من عادم الصاروخ والحرارة أثناء مغادرته الخلية. إذا اشتعل الصاروخ في خلية بدون آلية قذف، فيجب أن تتحمل الخلية الحرارة الهائلة المتولدة دون اشتعال الصواريخ في الخلايا المجاورة.

من مزايا نظام الإطلاق الساخن أن الصاروخ يدفع نفسه خارج خلية الإطلاق باستخدام محركه الخاص، مما يلغي الحاجة إلى نظام منفصل لإخراج الصاروخ من أنبوب الإطلاق. وهذا يجعل نظام الإطلاق الساخن خفيفًا نسبيًا وصغيرًا واقتصاديًا في التطوير والإنتاج، خاصة عندما يتم تصميمه حول صواريخ أصغر حجمًا. ومن العيوب المحتملة أن الصاروخ المعطل قد يدمر أنبوب الإطلاق. تحتوي أنظمة الإطلاق العمودي للسفن السطحية الأمريكية على خلايا صاروخية مرتبة في شبكة بغطاء واحد لكل خلية وهي أنظمة "إطلاق ساخن". يشتعل المحرك داخل الخلية أثناء الإطلاق وبالتالي يتطلب طريقة لتنفيس عادم الصاروخ. تستخدم فرنسا وإيطاليا وبريطانيا نظام إطلاق ساخن مماثل في PAAMS .

تتمثل ميزة نظام الإطلاق البارد في سلامته: إذا تعطل محرك الصاروخ أثناء الإطلاق، يمكن لنظام الإطلاق البارد إخراج الصاروخ، مما يقلل من التهديد أو يزيله. لهذا السبب، غالبًا ما يتم تصميم أنظمة الإطلاق العمودية الروسية بميل بحيث يهبط الصاروخ المعطل في الماء بدلاً من سطح السفينة. مع نمو حجم الصاروخ، تزداد فوائد الإطلاق بالقذف. فوق حجم معين، لا يمكن إشعال معزز الصاروخ بأمان داخل حدود هيكل السفينة. يتم إطلاق معظم الصواريخ الباليستية العابرة للقارات والصواريخ الباليستية التي تُطلق من الغواصات الحديثة بشكل بارد. تنتج روسيا كل من أنظمة الشبكة وترتيب دوار بأكثر من صاروخ لكل غطاء لنظام الإطلاق البارد الخاص بها. تستخدم روسيا أيضًا نظام الإطلاق البارد لبعض أنظمة الصواريخ ذات الإطلاق الرأسي، على سبيل المثال، نظام صاروخ تور .

تستخدم عائلة الصواريخ المضادة للطائرات المعيارية المشتركة (CAMM) في المملكة المتحدة نظام إطلاق بارد مماثل، يشار إليه بالإطلاق الرأسي الناعم ، وتسوق بنشاط مزايا النظام. يوفر الإطلاق الناعم للصاروخ معدل اعتراض أقل مما يسمح بمواجهات أقصر مدى، ويقلل من توقيع الأشعة تحت الحمراء للسفينة وحجب الرؤية عن طريق جعل السفينة في تدفق لعدة دقائق؛ والأمر الأكثر بروزًا هو أن الافتقار إلى التدفق الساخن والضغط المنخفض على هيكل السفينة يسمح باختيار أكبر بكثير لأنظمة الإطلاق، مثل قاذفة مزرعة الفطر الأخف وزناً مع تمكين التثبيت في مارك 41 الأثقل في تكوين رباعي أو مزدوج الحزمة (4 أو 2 صاروخ لكل خلية) لخيار مكلف ولكنه أكثر كفاءة في استخدام المساحة. ^{[2] [3] [4] [5]}

تستخدم بعض السفن الحربية التابعة لبحرية جيش التحرير الشعبي الصيني نظام إطلاق العلب المتحدة المركز (CCL) الذي يمكنه الإطلاق باستخدام كل من الطرق الساخنة والباردة في وحدة الخلية، على متن المدمرة من النوع 052D والمدمرة من النوع 055. ^[6] يتم تقديم نظام الإطلاق العالمي للتصدير. ^[7]

تستخدم السفن الصينية القديمة نظام الإطلاق الفردي: تستخدم المدمرات من النوع 052C نظام الإطلاق البارد، بينما تستخدم الفرقاطات من النوع 054A نظام الإطلاق الساخن. ^[8]

تُعَد مركبات الإطلاق الناقلة/المُنْشِئة مركبات أرضية ذات عجلات أو مجنزرة لإطلاق الصواريخ أرض-جو وأرض-أرض. وفي أغلب الأنظمة، تُنقل الصواريخ في وضع أفقي خارج البطارية: من أجل إطلاقها، يجب أن تتوقف المركبة ويجب رفع أنبوب النقل/الإطلاق إلى الوضع الرأسي قبل الإطلاق.

قدمت شركة BAE Systems براءات اختراع تتعلق باستخدام الصواريخ ذات الإطلاق العمودي من طائرات الركاب المعدلة. ^[9]

في عام 2021، نشر مركز الدراسات العسكرية العدد الإجمالي لخلايا الإطلاق العمودي المستخدمة لدى أربع عشرة قوة بحرية تابعة لحلف شمال الأطلسي. وتظهر النتائج أدناه.

خلايا نظام الإطلاق العمودي لـ 14 قوة بحرية تابعة لحلف شمال الأطلسي في عام 2020 (مركز الدراسات العسكرية) ^[10]

دولة	فئات السفن وعدد خلايا VLS تقريبًا	المجموع	خلايا VLS بطول الضربة للصواريخ المجنحة التي يتم إطلاقها من البحر (SLCM)
الولايات المتحدة	73 × 90/96 مدمرة من فئة أرلي بيرك طراد من فئة تيكونديروجا مقاس 13 × 122 2 × 80 مدمرة من فئة زوموالت	8,646	8,700+ ترسانة من الصواريخ العابرة للقارات SLCM / لا يشمل ذلك صواريخ VLS وBFM على الغواصات.
المجموع الأوروبي	-	2,392	688
المملكة المتحدة	6 × 48 مدمرة من النوع 45 فرقاطة من النوع 23 مقاس 12 × 32	672	-
فرنسا	2 × 48 مدمرة من فئة Horizon فرقاطة من فئة آكيتاين مقاس 8 × 32 1 × 32 فئة شارل ديغول	384	6 × 16 = 96 SLCM تم نشرها على فئة Aquitaine
الدنمارك	2 × 36 سفينة دعم من فئة أبسالون 3 × 56 فرقاطة من طراز إيفر هويتفيلدت	240	3 × 32 = 96 / لا يوجد SLCM
إسبانيا	5 × 48 فرقاطة ألفارو دي بازان	240	5 × 48 = 240 / لا يوجد SLCM
إيطاليا	2 × 48 فرقاطة من طراز أوريزونتي 8 × 16 فرقاطة من طراز كارلو بيرجاميني	224	لا يوجد SLCM
كندا	فرقاطة من فئة هاليفاكس مقاس 12 × 16	192	-
هولندا	4 × 40 فرقاطة من طراز De Zeven Provinciën فرقاطة من فئة كارل دورمان 2 × 16	192	4 × 40 = 160 / لا يوجد SLCM
ألمانيا	فرقاطة من فئة براندنبورغ 4 × 16 فرقاطة من فئة ساكسن 3 × 32	160	3 × 32 = 96 / لا يوجد SLCM
ديك رومى	4 × 16 اسطنبول - الدرجة فرقاطة من فئة بارباروس 2 × 8 2 × 16 صالح رئيس - الدرجة فرقاطة فئة G 4 × 8	144	-
اليونان	فرقاطة من فئة هيدرا 4 × 8 3 × 32 FDI HN	128	-
النرويج	3 × 8، 1 × 16 فرقاطة من طراز فريدجوف نانسن	40	-
بلجيكا	فرقاطة من فئة كارل دورمان 2 × 16	32	-
البرتغال	فرقاطة من فئة كارل دورمان 2 × 16	32	-
بلغاريا	2 × 8 MMPV 80 كورفيت	16	-

ملاحظة: لا يشمل الجدول أعلاه القوات البحرية التابعة لحلف شمال الأطلسي التي لا تمتلك أنظمة إطلاق عمودية، وهي ألبانيا وكرواتيا وإستونيا وأيسلندا ولاتفيا وليتوانيا ومقدونيا الشمالية وبولندا ورومانيا وسلوفينيا.

 الجزائر

• فرقاطات فئة El Radii – Umkhonto (32 خلية)

 أستراليا

• فرقاطة من فئة أنزاك – مارك 41 موديل 16 (8 خلايا)
• المدمرة من فئة هوبارت – مارك 41 (48 خلية)
• فرقاطة من فئة هنتر – مارك 41 (32 خلية)

 البرازيل

• فرقاطة من فئة تامانداري – GWS-35 (12 خلية)

 تشيلي

• فرقاطة من فئة كارل دورمان – مارك 48 موديل 1 (16 خلية)
• فرقاطة من النوع 23 – GWS-35 (32 خلية)
• فرقاطة من فئة أديلايد – مارك 41 مود 16 (8 خلايا)

 الصين

سطح

• المدمرة من طراز 055 – GJB 5860-2006 نظام الإطلاق القنينة المتحدة المركز (112 خلية)
• المدمرة من طراز 052D – GJB 5860-2006 نظام الإطلاق القنينة المتحدة المركز (64 خلية)
• المدمرة من طراز 052C – H/AJK03 HHQ-9 (48 خلية)
• المدمرة من النوع 051C – 48N6E (48 خلية)
• المدمرة من طراز 051B – H/AJK16 HQ-16 أو Yu-8 (32 خلية)
• مدمرة من فئة سوفريميني – H/AJK16 HQ-16 أو Yu-8 (32 خلية)
• فرقاطة من طراز 054A – H/AJK16 HQ-16 أو Yu-8 (32 خلية)

 مصر

• تحيا مصر (FFG1001) – SYLVER A43 (16 خلية)

 فنلندا

• زورق صواريخ من فئة هامينا – أومكونتو (8 خلايا)
• طبقة ألغام هامينما – أومكونتو (8 خلايا)

 الهند

سطح

• إن إس فيكرانت - باراك 8 (64 خلية)
• إن إس فيكراماديتيا – باراك 1 وباراك 8 (48 زنزانة)
• المدمرة من فئة فيساخاباتنام - باراك 8 (32 خلية) وبراهموس (16 خلية)
• المدمرة من فئة كولكاتا – باراك 8 (32 خلية) وبراهموس (48 خلية)
• المدمرة من فئة دلهي – باراك 1 (32 خلية)
• المدمرة من فئة راجبوت – براهموس (8 خلايا) وباراك 1
• فرقاطة من فئة شيفاليك – كلوب أو براهموس (8 خلايا) وباراك 1 (32 خلية)
• فرقاطة من فئة تالوار – كلوب أو براهموس (8 خلايا)
• فرقاطة براهمابوترا – باراك 1 (24 خلية)
• كورفيت من فئة كامورتا – باراك 1 (16 خلية)

غواصة

• غواصة من فئة أريهانت – K-4 أو K-15 (8 خلايا)

 إيران

• كورفيت من فئة الشهيد سليماني – SD-3 أو Navvab و Q-474 CMs (22 خلية)
• زوارق الهجوم السريع من فئة زولفاغار – نافاب (4 خلايا)

 أندونيسيا

• كورفيت فئة بونج تومو – VL MICA (16 خلية)
• فرقاطة من فئة مارتاديناتا – VL MICA (12 خلية)
• فرقاطة أحمد ياني من فئة Yakhont VLS (4 خلايا) فرقاطة سابقة من فئة Van Speijk

 إسرائيل

• سعير 5 – سعير 6 – براك 1 براك 8 (2 × 32 خلية)

 اليابان

• مدمرة مروحيات من فئة هيوجا – مارك 41 (16 خلية)
• مدمرة من فئة كونغو – مارك 41 (90 خلية)
• مدمرة من فئة أتاجو – مارك 41 (96 خلية)
• المدمرة من فئة مايا – مارك 41 (96 خلية)
• مدمرة من فئة موراسامي – مارك 41 (16 خلية) + مارك 48 (16 خلية)
• المدمرة من فئة تاكانامي – مارك 41 (32 خلية)
• المدمرة من فئة أكيزوكي – مارك 41 (32 خلية)
• المدمرة من فئة أساهي – مارك 41 (32 خلية)
• فرقاطة من فئة موغامي - مارك 41 (16 خلية)
• أسوكا - مارك 41 (8 خلايا)

 ماليزيا

• فرقاطة من فئة ليكيو - GWS-26 (16 خلية)

 المغرب

• محمد السادس – سيلفر A50 (16 خلية)

 نيوزيلندا

• فرقاطة من فئة أنزاك – GWS-35 (20 خلية)

 عُمان

• كورفيت من فئة الخريف – VL MICA (12 خلية)

 باكستان

• فئة توغريل – HQ16 (32 خلية)
• كورفيت من فئة بابور – GWS-35 (12 خلية)

 فيلبيني

• فرقاطة ميغيل مالفار - MICA (16 خلية)

 روسيا

سطح

• حاملة الطائرات من فئة كوزنيتسوف – جرانيت (12 خلية) + كينزال (192 خلية)
• الطراد الحربي من فئة كيروف – جرانيت (20 خلية) + فورت/فورت-إم (96 خلية) + كينزال (128 خلية)
• الطراد من فئة سلافا – فورت (64 خلية)
• مدمرة من طراز Udaloy – Kinzhal (64 خلية)
• فرقاطة من طراز Neustrashimy – Kinzhal (32 خلية)
• فرقاطة من فئة الأميرال جريجوروفيتش – 3S14 لصواريخ كاليبر أو براهموس (8 خلايا) + 3S90M لصواريخ 9M317M (24 خلية)
• فرقاطة من فئة الأدميرال جورشكوف – 3S14 لصواريخ كاليبر أو أونيكس (16 خلية) + نظام ريدوت لأنواع مختلفة من الصواريخ (32 خلية)
• فرقاطة من فئة جيبارد – 3S14 لـ Kalibr أو Oniks (8 خلايا)
• كورفيت من فئة ستيريجوشي – ريدوت (12 خلية)
• كورفيت من فئة Gremyashchy – Redut (2 × 8 خلايا) + 3S14 لـ Kalibr أو Oniks (8 خلايا)
• كورفيت من فئة Buyan-M – 3S14 لـ Kalibr أو Oniks (8 خلايا)
• كورفيت من فئة كاراكورت – 3S14 لـ Kalibr أو Oniks (8 خلايا)
• سفينة دورية المشروع 22160E – 3S14 لـ Kalibr أو Oniks (8 خلايا) ^[11]
• سفينة مرافقة كورسار – 3S14 لكاليبر (8 خلايا) ^[12]

غواصة

• Amur 950 – 3S14 لـ Kalibr أو BrahMos (10 خلايا) ^[13]
• غواصة من فئة أوسكار – جرانيت (24 خلية) + RPK-2 Vyuga (28 خلية)
• Yasen-M – 3S14 لـ Kalibr (40 خلية) أو Oniks (32 خلية) ^[14]
• غواصة من فئة تايفون – R-39 Rif (20 خلية) ^[15]
• غواصة من فئة دلتا الثالثة – R-29 Vysota (16 خلية) ^[16]
• غواصة من فئة دلتا الرابعة – R-29RMU Sineva أو R-29RM Shtil (16 خلية) ^[17]
• غواصة من فئة بوري – RSM-56 Bulava (16 خلية) ^[18]

 جنوب أفريقيا

• فرقاطة من فئة فالور – أومكونتو (16 خلية)

 كوريا الجنوبية

سطح

• المدمرة من فئة جوانجيتو العظيمة (KDX-I) – مارك 48 (16 خلية)
• المدمرة من فئة Chungmugong Yi Sun-shin (KDX-II) – Mark 41 (32 خلية) + نظام الإطلاق العمودي الكوري (K-VLS) (24 خلية / 32 خلية)
• المدمرة من فئة سيجونج العظيم (KDX-III) – مارك 41 (80 خلية) + K-VLS (48 خلية)
• منصات ألغام من فئة نامبو – K-VLS (4 خلايا)
• تشيون وانج بونج - فئة LST – K-VLS (4 خلايا)
• فرقاطة من فئة دايجو – K-VLS (16 خلية)

غواصة

• غواصة دوسان آن تشانغهو من فئة K-VLS (10 خلايا)

 سنغافورة

• فرقاطة من الفئة الهائلة – SYLVER (32 خلية)
• كورفيت فئة النصر – باراك 1 (2 × 8 خلايا)
• سفينة المهام الساحلية من فئة الاستقلال – VL MICA-M (12 خلية)

 تايلاند

• فرقاطة من فئة ناريسوان – مارك 41 (8 خلايا)
• فرقاطة من فئة بوميبول أدولياديج – مارك 41 (8 خلايا)
