خلية شمسية متعددة الوصلات

اختبار الضوء الأسود للخلايا الشمسية المصنوعة من زرنيخيد الغاليوم ثلاثية الوصلات من شركة داون [ 1 ]

الخلايا الشمسية متعددة الوصلات ( MJ ) هي خلايا شمسية تتكون من عدة وصلات p-n مصنوعة من مواد شبه موصلة مختلفة . تُنتج كل وصلة p-n في هذه المادة تيارًا كهربائيًا استجابةً لأطوال موجية مختلفة من الضوء . يسمح استخدام مواد شبه موصلة متعددة بامتصاص نطاق أوسع من الأطوال الموجية، مما يُحسّن كفاءة تحويل ضوء الشمس إلى طاقة كهربائية في الخلية.

تتمتع الخلايا التقليدية أحادية الوصلة بكفاءة نظرية قصوى تبلغ 33.16%. [ 2 ] نظريًا، سيصل الحد الأقصى للكفاءة في عدد لا نهائي من الوصلات إلى 86.8% تحت ضوء الشمس عالي التركيز. [ 3 ]

حتى عام 2024، بلغت كفاءة أفضل نماذج المختبرات للخلايا الشمسية التقليدية المصنوعة من السيليكون البلوري (c-Si) 27.1%، [ 4 ] بينما أظهرت نماذج المختبرات للخلايا متعددة الوصلات أداءً يزيد عن 46% تحت ضوء الشمس المركز. [ 5 ] [ 6 ] [ 7 ] وتتوفر نماذج تجارية من الخلايا الترادفية على نطاق واسع بكفاءة 30% تحت إضاءة شمسية كاملة، [ 8 ] [ 9 ] وتتحسن إلى حوالي 40% تحت ضوء الشمس المركز. ومع ذلك، فإن هذه الكفاءة تُكتسب على حساب زيادة التعقيد وتكلفة التصنيع. وحتى الآن، حدّ سعرها المرتفع ونسبة السعر إلى الأداء المرتفعة من استخدامها في أدوار خاصة، لا سيما في مجال الطيران والفضاء حيث تُعدّ نسبة الطاقة إلى الوزن العالية مرغوبة. وفي التطبيقات الأرضية، تبرز هذه الخلايا الشمسية في مجال الخلايا الكهروضوئية المركزة (CPV)، لكنها لا تستطيع منافسة الألواح الشمسية أحادية الوصلة إلا إذا كانت هناك حاجة إلى كثافة طاقة أعلى. [ 10 ]

استُخدمت تقنيات التصنيع المتزامن لتحسين أداء التصاميم الحالية. وعلى وجه الخصوص، يمكن تطبيق هذه التقنية على خلايا شمسية رقيقة منخفضة التكلفة باستخدام السيليكون غير المتبلور ، بدلاً من السيليكون المتبلور التقليدي، لإنتاج خلية بكفاءة تقارب 10%، تتميز بخفة وزنها ومرونتها. وقد استخدم هذا النهج العديد من الموردين التجاريين، [ 11 ] إلا أن هذه المنتجات تقتصر حاليًا على استخدامات محددة، مثل مواد التسقيف.

وصف

أساسيات الخلايا الشمسية

الشكل أ. رسم توضيحي لمخطط نطاقات الطاقة للتأثير الكهروضوئي . تُعطي الفوتونات طاقتها للإلكترونات في مناطق الاستنزاف أو المناطق شبه المتعادلة. تنتقل هذه الإلكترونات من نطاق التكافؤ إلى نطاق التوصيل . اعتمادًا على الموقع، تتسارع الإلكترونات والفجوات بفعل الانجراف الكهربائي ، مما يُنتج تيارًا ضوئيًا مُولِّدًا ، أو بفعل التشتت الكهربائي ، مما يُنتج تيارًا ضوئيًا مُشتَّتًا. [ 12 ]

تتكون الخلايا الكهروضوئية التقليدية عادةً من السيليكون المُطعّم مع وجود موصلات معدنية مُرسبّة على السطحين العلوي والسفلي. ويتم تطبيق التطعيم عادةً على طبقة رقيقة على السطح العلوي للخلية، مما يُنتج وصلة p-n ذات طاقة فجوة نطاق محددة ، Eg .

تنعكس الفوتونات التي تصطدم بسطح الخلية الشمسية أو تنفذ إلى داخلها. تمتلك الفوتونات المنفذة القدرة على نقل طاقتها، ، إلى إلكترون إذا كانت E <sub> g </sub>، مما يُولّد زوجًا من الإلكترونات والفجوات . [ 13 ] في منطقة الاستنزاف، يُسرّع مجال الانجراف الكهربائي E <sub>dright</sub> كلاً من الإلكترونات والفجوات نحو منطقتيها المُطعّمتين من النوع n والنوع p (لأعلى ولأسفل، على التوالي). يُسمى التيار الناتج I<sub> g </sub> بالتيار الضوئي المُوَلَّد . في المنطقة شبه المتعادلة، يُسرّع مجال التشتت الكهربائي E <sub>scatt </sub> الفجوات (الإلكترونات) نحو المنطقة المُطعّمة من النوع p (النوع n)، مما يُعطي تيارًا ضوئيًا مُشتتًا I <sub>pscatt</sub> ( I <sub>nscatt</sub> ). ونتيجةً لتراكم الشحنات ، يظهر جهد كهربائي V وتيار ضوئي I <sub>ph </sub>. يُحسب هذا التيار الضوئي بجمع التيارين الضوئيين المُوَلَّد والمُشتت: I <sub>ph</sub> = I<sub> g</sub> + I <sub>nscatt</sub> + I <sub>pscatt</sub> .

تُحسب خصائص التيار-الجهد (حيث J هي كثافة التيار، أي التيار لكل وحدة مساحة) للخلية الشمسية تحت الإضاءة عن طريق إزاحة خصائص التيار- الجهد للدايود في الظلام إلى الأسفل بمقدار I ph . ولأن الخلايا الشمسية مصممة لتزويد الطاقة لا امتصاصها، فإن القدرة P = VI ph يجب أن تكون سالبة. لذا، تقع نقطة التشغيل ( V m , J m ) في المنطقة التي يكون فيها V > 0 و I ph < 0 ، ويتم اختيارها لتعظيم القيمة المطلقة للقدرة | P | . [ 14 ]

آليات الخسارة

حد شوكلي -كويسر لكفاءة الخلية الشمسية أحادية الوصلة. من المستحيل عمليًا أن تتجاوز كفاءة الخلية الشمسية أحادية الوصلة، تحت ضوء الشمس غير المركز، 34% تقريبًا. أما الخلية متعددة الوصلات، فيمكنها تجاوز هذا الحد.

تمت دراسة الأداء النظري للخلايا الشمسية بشكل معمق لأول مرة في ستينيات القرن الماضي، ويُعرف اليوم باسم حد شوكلي-كويسر . يصف هذا الحد عدة آليات فقد متأصلة في أي تصميم للخلايا الشمسية.

أولًا، الخسائر الناتجة عن إشعاع الجسم الأسود ، وهي آلية فقدان تؤثر على أي جسم مادي فوق الصفر المطلق . في حالة الخلايا الشمسية عند درجة الحرارة والضغط القياسيين ، يمثل هذا الفقد حوالي 7% من الطاقة. ثانيًا، هناك تأثير يُعرف باسم "إعادة التركيب"، حيث تلتقي الإلكترونات المتولدة بفعل التأثير الكهروضوئي مع الفجوات الإلكترونية المتبقية من عمليات الإثارة السابقة. في السيليكون، يمثل هذا 10% أخرى من الطاقة.

مع ذلك، فإن آلية الفقد الرئيسية هي عجز الخلية الشمسية عن استخلاص كامل طاقة الضوء ، والمشكلة المصاحبة لذلك وهي عدم قدرتها على استخلاص أي طاقة على الإطلاق من بعض الفوتونات. ويعود ذلك إلى ضرورة امتلاك الفوتونات طاقة كافية للتغلب على فجوة الطاقة للمادة.

إذا كانت طاقة الفوتون أقل من فجوة النطاق، فلن يتم جمعه على الإطلاق. يُعدّ هذا عاملاً مهماً في الخلايا الشمسية التقليدية، التي لا تستجيب لمعظم طيف الأشعة تحت الحمراء ، على الرغم من أن هذا الطيف يُمثّل ما يقارب نصف الطاقة القادمة من الشمس. في المقابل، تُطلق الفوتونات ذات الطاقة الأعلى من فجوة النطاق، كالضوء الأزرق مثلاً، إلكتروناً إلى حالة طاقة أعلى بكثير من فجوة النطاق، ولكن هذه الطاقة الزائدة تُفقد من خلال التصادمات في عملية تُعرف باسم "الاسترخاء". تتحوّل هذه الطاقة المفقودة إلى حرارة في الخلية، مما يُؤدي إلى زيادة فقدان الطاقة الناتج عن إشعاع الجسم الأسود. [ 15 ]

بجمع كل هذه العوامل، تبلغ الكفاءة القصوى لمادة ذات فجوة نطاق واحدة، مثل خلايا السيليكون التقليدية، حوالي 34%. أي أن 66% من طاقة ضوء الشمس الساقط على الخلية ستُفقد. وتُقلل الاعتبارات العملية هذه النسبة أكثر، لا سيما الانعكاس عن السطح الأمامي أو الأطراف المعدنية، حيث تصل كفاءة الخلايا الحديثة عالية الجودة إلى حوالي 22%.

تحوّل المواد ذات فجوة النطاق المنخفضة، أو الأضيق، الفوتونات ذات الطول الموجي الأطول والطاقة المنخفضة. أما المواد ذات فجوة النطاق العالية، أو الأوسع، فتحوّل الضوء ذي الطول الموجي الأقصر والطاقة العالية. ويُظهر تحليل طيف AM1.5 أن أفضل توازن يتحقق عند حوالي 1.1  إلكترون فولت (حوالي 1100  نانومتر، في نطاق الأشعة تحت الحمراء القريبة)، وهو ما يُصادف أنه قريب جدًا من فجوة النطاق الطبيعية في السيليكون وعدد من أشباه الموصلات المفيدة الأخرى.

خلايا متعددة الوصلات

يمكن أن تحتوي الخلايا المصنوعة من طبقات متعددة من المواد على فجوات نطاق متعددة، وبالتالي ستستجيب لأطوال موجية ضوئية متعددة، حيث تلتقط وتحول بعض الطاقة التي كانت ستفقد لولا ذلك بسبب الاسترخاء كما هو موضح أعلاه.

على سبيل المثال، إذا كانت لدينا خلية ذات فجوتين نطاقيتين، إحداهما مُهيأة للضوء الأحمر والأخرى للضوء الأخضر، فإن الطاقة الزائدة في الضوء الأخضر والسماوي والأزرق ستُفقد فقط في فجوة النطاق للمادة الحساسة للضوء الأخضر، بينما ستُفقد طاقة الضوء الأحمر والأصفر والبرتقالي فقط في فجوة النطاق للمادة الحساسة للضوء الأحمر. وباتباع تحليل مماثل للتحليلات التي أُجريت على الأجهزة ذات الفجوة النطاقية الواحدة، يمكن إثبات أن الفجوات النطاقية المثالية لجهاز ذي فجوتين نطاقيتين تقع عند 0.77 إلكترون  فولت و1.70  إلكترون فولت. [ 16 ]

لحسن الحظ، لا يتفاعل الضوء ذو الطول الموجي المحدد بقوة مع المواد ذات فجوة الطاقة الأكبر. هذا يعني أنه يمكنك صنع خلية متعددة الوصلات عن طريق وضع طبقات من المواد المختلفة فوق بعضها، بحيث تكون المواد ذات أقصر الأطوال الموجية (أكبر فجوة طاقة) في الطبقة العلوية، وتزداد هذه الأطوال الموجية تدريجيًا عبر جسم الخلية. ولأن الفوتونات يجب أن تمر عبر الخلية للوصول إلى الطبقة المناسبة لامتصاصها، فإنه يلزم استخدام موصلات شفافة لجمع الإلكترونات المتولدة في كل طبقة.

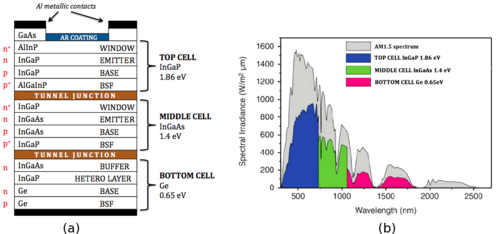

الشكل ج. (أ) بنية خلية شمسية متعددة الوصلات. تتكون من ستة أنواع رئيسية من الطبقات: وصلات pn، وطبقات المجال السطحي الخلفي (BSF)، وطبقات النافذة، ووصلات النفق، والطلاء المضاد للانعكاس ، والموصلات المعدنية. (ب) رسم بياني للإشعاع الطيفي E مقابل الطول الموجي λ على طيف AM 1.5 الشمسي، بالإضافة إلى أقصى كفاءة لتحويل الكهرباء لكل وصلة كدالة للطول الموجي. [ 17 ]

إنتاج خلية ترادفية ليس بالأمر الهين، ويعود ذلك في الغالب إلى رقة المواد المستخدمة وصعوبة استخلاص التيار بين الطبقات. يتمثل الحل الأسهل في استخدام خليتين شمسيتين رقيقتين منفصلتين ميكانيكيًا ، ثم توصيلهما معًا بشكل منفصل خارج الخلية. تُستخدم هذه التقنية على نطاق واسع في الخلايا الشمسية المصنوعة من السيليكون غير المتبلور ، وتستخدم منتجات شركة Uni-Solar ثلاث طبقات من هذا النوع لتحقيق كفاءة تقارب 9%. وقد أظهرت التجارب المخبرية التي تستخدم مواد رقيقة أكثر تطورًا كفاءة تتجاوز 30%. [ 17 ]

الحل الأكثر تعقيدًا هو الخلية "المتكاملة أحادية البنية"، حيث تتكون الخلية من عدة طبقات متصلة ميكانيكيًا وكهربائيًا. يُعدّ إنتاج هذه الخلايا أكثر صعوبة نظرًا لضرورة مطابقة الخصائص الكهربائية لكل طبقة بدقة. فعلى وجه الخصوص، يجب مطابقة التيار الضوئي المتولد في كل طبقة، وإلا سيتم امتصاص الإلكترونات بين الطبقات. هذا الأمر يُقيّد تصنيعها بمواد معينة، وتُعدّ أشباه الموصلات من النوع III-V الأنسب لهذا الغرض . [ 17 ]

اختيار المواد

يتم تحديد اختيار المواد لكل خلية فرعية من خلال متطلبات مطابقة الشبكة، ومطابقة التيار، والخصائص الكهروضوئية عالية الأداء.

لتحقيق النمو الأمثل وجودة البلورات المطلوبة، يجب أن تتطابق قيم ثابت الشبكة البلورية (a) لكل مادة بدقة، مما ينتج عنه أجهزة متطابقة الشبكة. وقد تم تخفيف هذا القيد إلى حد ما في الخلايا الشمسية المتحولة المطورة حديثًا ، والتي تحتوي على درجة طفيفة من عدم تطابق الشبكة. ومع ذلك، فإن زيادة درجة عدم التطابق أو غيرها من عيوب النمو قد تؤدي إلى عيوب بلورية تتسبب في تدهور الخصائص الإلكترونية.

بما أن كل خلية فرعية موصولة كهربائيًا على التوالي، فإن التيار نفسه يمر عبر كل وصلة. تُرتّب المواد وفقًا لفجوات نطاق متناقصة ، E <sub>g</sub> ، مما يسمح للضوء ذي فجوة النطاق الأقل من فجوة النطاق ( hc / λ < eE<sub> g </sub>) بالانتقال إلى الخلايا الفرعية الأدنى. لذلك، يجب اختيار فجوات نطاق مناسبة بحيث يُوازن طيف التصميم توليد التيار في كل خلية فرعية، محققًا بذلك تطابق التيار. يوضح الشكل C(b) الإشعاع الطيفي E ( λ )، وهو كثافة قدرة المصدر عند طول موجي معين λ . ويُرسم مع كفاءة التحويل القصوى لكل وصلة كدالة للطول الموجي، والتي ترتبط ارتباطًا مباشرًا بعدد الفوتونات المتاحة للتحويل إلى تيار ضوئي.

وأخيرًا، يجب أن تكون الطبقات مثالية كهربائيًا لتحقيق أداء عالٍ. وهذا يستلزم استخدام مواد ذات معاملات امتصاص قوية α ( λ )، وعمر حاملات أقلية طويل τ minor ، وحركية عالية μ . [ 18 ]

تُبرر القيم المواتية في الجدول أدناه اختيار المواد المستخدمة عادةً في الخلايا الشمسية متعددة الوصلات: InGaP للخلية الفرعية العلوية ( Eg = 1.8–1.9 eV)، وInGaAs للخلية الفرعية الوسطى ( Eg = 1.4 eV )، والجرمانيوم للخلية الفرعية السفلية ( Eg = 0.67 eV). ويعود استخدام الجرمانيوم بشكل أساسي إلى ثابت شبكته البلورية، ومتانته، وانخفاض تكلفته، ووفرته، وسهولة إنتاجه.

نظراً لتطابق الشبكات البلورية بين الطبقات المختلفة، تُستخدم عادةً تقنية الترسيب الكيميائي للبخار العضوي المعدني (MOCVD) في تصنيع الجهاز . وتُعدّ هذه التقنية أفضل من تقنية الترسيب الجزيئي الشعاعي (MBE) لأنها تضمن جودة بلورية عالية وإمكانية الإنتاج على نطاق واسع. [ 14 ]

مادةE g (eV)أ (نانومتر)الامتصاص عند 0.8 = 0.8  ميكرومتر (1/ميكرومتر)μ n (سم 2 / فولت·ثانية)τ p (ميكروثانية)الصلابة (مقياس موس)α (ميكرومتر/كلفن)رسالة قصيرة)
السيليكون البلوري1.120.54310.1021400172.60.1–60
InGaP1.860.5451250055.350
GaAs1.40.56530.9850034-5650
جي0.650.5657339001000671000
إنغالوز1.20.58683012005.66100–1000

العناصر الهيكلية

موصلات معدنية

الموصلات المعدنية عبارة عن أقطاب كهربائية منخفضة المقاومة تتصل بطبقات أشباه الموصلات، وغالبًا ما تكون مصنوعة من الألومنيوم . يوفر هذا اتصالًا كهربائيًا بالحمل أو بأجزاء أخرى من مصفوفة الخلايا الشمسية. توجد هذه الموصلات عادةً على جانبي الخلية، ومن المهم أن تكون على الوجه الخلفي لتقليل الظلال على سطح الإضاءة.

طلاء مضاد للانعكاس

يتكون الطلاء المضاد للانعكاس (AR) عادةً من عدة طبقات في حالة الخلايا الشمسية متعددة الوصلات (MJ). تحتوي الطبقة العلوية المضادة للانعكاس عادةً على سطح مُحَبَّب من هيدروكسيد الصوديوم (NaOH) مع عدة أهرامات لزيادة معامل النفاذية (T) ، واحتجاز الضوء داخل المادة (لأن الفوتونات لا تستطيع الخروج بسهولة من بنية MJ بسبب الأهرامات)، وبالتالي، تقليل طول مسار الفوتونات داخل المادة. [ 12 ] من ناحية أخرى، يُختار سُمك كل طبقة مضادة للانعكاس بحيث يكون التداخل هدّامًا. لذلك، ينخفض ​​معامل الانعكاس (R) إلى 1%. في حالة وجود طبقتين مضادتين للانعكاس L1 ( الطبقة العلوية، وعادةً ما تكون من ثاني أكسيد السيليكون SiO2) ، يكون L1 هو الطبقة المضادة للانعكاس.2 ) و L2(عادةًTiO2 ) يجب أن يكون هناكنالمستوى الثاني=نAlInP12نL1{\displaystyle n_{\text{L2}}=n_{\text{AlInP}}^{\frac {1}{2}}n_{\text{L1}}}لتحقيق نفس السعات للحقول المنعكسة، و n L1 d L1 = 4 λ min و n L2 d L2 = λ min /4، ولتحقيق طور معاكس للحقول المنعكسة. [ 19 ] من جهة أخرى، يُختار سُمك كل طبقة مضادة للانعكاس لتقليل الانعكاس عند الأطوال الموجية التي يكون عندها التيار الضوئي في أدنى مستوياته. وبالتالي، يُعظّم هذا كثافة التيار في الدائرة القصيرة (JSC ) من خلال مطابقة تيارات الخلايا الفرعية الثلاث. [ 20 ] على سبيل المثال، نظرًا لأن التيار الناتج عن الخلية السفلية أكبر من التيارات الناتجة عن الخلايا الأخرى، يتم ضبط سُمك طبقات مضادة للانعكاس بحيث ينخفض ​​نفاذ الأشعة تحت الحمراء (IR) (الخاص بالخلية السفلية) بينما يرتفع نفاذ الأشعة فوق البنفسجية (الخاص بالخلية العلوية). يُعد الطلاء المضاد للانعكاس بالغ الأهمية عند الأطوال الموجية القصيرة، لأنه بدونه، سينخفض ​​النفاذ (T) بشكل كبير إلى 70%.

تقاطعات الأنفاق

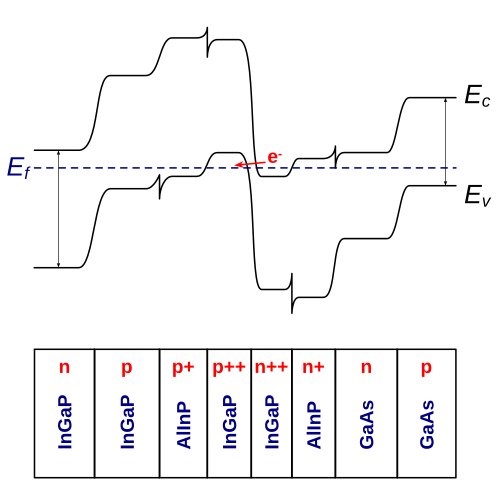

الشكل د: طبقات ومخطط نطاقات وصلة النفق. نظرًا لضيق طول منطقة الاستنزاف وارتفاع فجوة النطاق، يمكن للإلكترونات أن تنفق عبر النفق.

الهدف الرئيسي من وصلات النفق هو توفير مقاومة كهربائية منخفضة وتوصيل بصري منخفض الفقد بين خليتين فرعيتين. [ 21 ] بدونها، ستتصل المنطقة المشوبة بالنوع p في الخلية العلوية مباشرةً بالمنطقة المشوبة بالنوع n في الخلية الوسطى. وبالتالي، ستظهر وصلة pn معاكسة في الاتجاه بين الخلية العلوية والخلية الوسطى. ونتيجةً لذلك، سيكون الجهد الضوئي أقل مما لو لم يكن هناك ثنائي طفيلي . وللحد من هذا التأثير، تُستخدم وصلة النفق. [ 22 ] وهي ببساطة ثنائي ذو فجوة نطاق واسعة وتشويب عالٍ. يقلل التشويب العالي من طول منطقة الاستنزاف لأن

لديب=2ϵ(ϕ0-V)qشمالأ+شمالدشمالأشمالد{\displaystyle l_{\text{depl}}={\sqrt {{\frac {2\epsilon (\phi _{0}-V)}{q}}{\frac {N_{\text{A}}+N_{\text{D}}}{N_{\text{A}}N_{\text{D}}}}}}}

وبالتالي، يمكن للإلكترونات أن تنفق بسهولة عبر منطقة الاستنزاف. تُعد خاصية التيار-الجهد لوصلة النفق بالغة الأهمية لأنها تُفسر سبب إمكانية استخدام وصلات النفق للحصول على توصيل ذي مقاومة كهربائية منخفضة بين وصلتين من نوع pn. يُظهر الشكل (د) ثلاث مناطق مختلفة: منطقة النفق، ومنطقة المقاومة التفاضلية السالبة، ومنطقة الانتشار الحراري. تُسمى المنطقة التي يمكن للإلكترونات أن تنفق فيها عبر الحاجز بمنطقة النفق. في هذه المنطقة، يجب أن يكون الجهد منخفضًا بما يكفي بحيث تتساوى طاقة بعض الإلكترونات التي تنفق مع مستويات الطاقة المتاحة على الجانب الآخر من الحاجز. ونتيجة لذلك، تكون كثافة التيار عبر وصلة النفق عالية (بقيمة قصوى تبلغ 10 ...جP{\displaystyle J_{P}}(ذروة كثافة التيار) ويكون الانحدار بالقرب من نقطة الأصل حادًا. عندئذٍ، تكون المقاومة منخفضة للغاية، وبالتالي يكون الجهد منخفضًا أيضًا. [ 23 ] لهذا السبب، تُعد وصلات النفق مثالية لتوصيل وصلتين من نوع pn دون حدوث انخفاض في الجهد. عندما يكون الجهد أعلى، لا تستطيع الإلكترونات عبور الحاجز لأن مستويات الطاقة لم تعد متاحة لها. لذلك، تنخفض كثافة التيار وتصبح المقاومة التفاضلية سالبة. المنطقة الأخيرة، التي تُسمى منطقة الانتشار الحراري، تُطابق خاصية JV للثنائي العادي:

ج=جS(خبرة(qVكتي)-1){\displaystyle J=J_{S}\left(\exp \left({\frac {qV}{kT}}\right)-1\right)}

ولتجنب انخفاض أداء الخلايا الشمسية متعددة الوصلات، يجب أن تكون وصلات النفق شفافة للأطوال الموجية التي تمتصها الخلية الكهروضوئية التالية، أي E gTunnel > E gMiddleCell .

طبقة النافذة وحقل السطح الخلفي

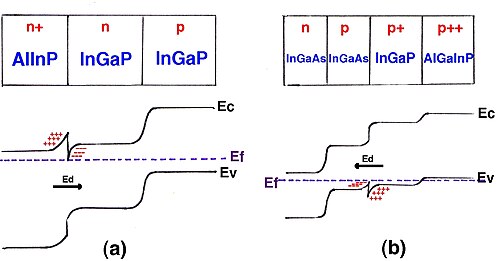

الشكل هـ: (أ) طبقات ومخطط نطاقات طبقة النافذة. تم تقليل إعادة التركيب السطحي. (ب) طبقات ومخطط نطاقات طبقة BSF. تم تقليل تشتت حاملات الشحنة.

تُستخدم طبقة نافذة لتقليل سرعة إعادة التركيب السطحي S. وبالمثل، تعمل طبقة مجال السطح الخلفي (BSF) على تقليل تشتت حاملات الشحنة باتجاه وصلة النفق. بنية هاتين الطبقتين متطابقة: فهي عبارة عن وصلة غير متجانسة تلتقط الإلكترونات (الفجوات). في الواقع، على الرغم من وجود المجال الكهربائي E<sub> d</sub> ، لا تستطيع هذه الإلكترونات القفز فوق الحاجز الذي تشكله الوصلة غير المتجانسة لعدم امتلاكها طاقة كافية، كما هو موضح في الشكل E. وبالتالي، لا تستطيع الإلكترونات (الفجوات) إعادة التركيب مع الفجوات (الإلكترونات) ولا يمكنها الانتشار عبر الحاجز. يجب أن تكون طبقتي النافذة وBSF شفافتين للأطوال الموجية التي تمتصها وصلة pn التالية؛ أي أن E <sub>gWindow</sub> > E <sub>gEmitter</sub> و E <sub>gBSF</sub> > E <sub>gEmitter</sub> . علاوة على ذلك، يجب أن يكون ثابت الشبكة قريبًا من ثابت شبكة InGaP، ويجب أن تكون الطبقة عالية التشويب ( n ≥ 10 <sup>18  </sup> سم <sup>-3</sup> ). [ 24 ]

خصائص المشروع المشترك

في مجموعة من خليتين، حيث لا يحدث اقتران إشعاعي، وحيث يكون لكل خلية خاصية JV معطاة بواسطة معادلة الصمام الثنائي، فإن خاصية JV للمجموعة تعطى بواسطة [ 25 ].

ج=12(جSC,1+جSC,2)-14ΔجSC2+ج02هـqVكتي،{\displaystyle J={\frac {1}{2}}\left(J_{\text{SC,1}}+J_{\text{SC,2}}\right)-{\sqrt {{\frac {1}{4}}{\Delta J_{\text{SC}}}^{2}+J_{0}^{2}\mathrm {e} ^{\frac {qV}{kT}}}},}

أين جSC,1{\displaystyle J_{\text{SC,1}}}وجSC,2{\displaystyle J_{\text{SC,2}}}تمثل هذه التيارات تيارات قصر الدائرة للخلايا الفردية في المكدس،ΔجSC{\displaystyle \Delta J_{\text{SC}}}الفرق بين تيارات قصر الدائرة هذه، وج02=ج0،1ج0،2{\displaystyle J_{0}^{2}=J_{\mathrm {0,1} }J_{\mathrm {0,2} }}هو ناتج تيارات إعادة التركيب الحراري للخليتين. تجدر الإشارة إلى أن القيم المُدخلة لكل من تيارات الدائرة القصيرة وتيارات إعادة التركيب الحراري هي تلك المقاسة أو المحسوبة للخلايا عند وضعها في مكدس متعدد الوصلات (وليست القيم المقاسة لخلايا الوصلة الواحدة من أنواع الخلايا المعنية). تُعطى خاصية JV لخليتين مثاليتين (تعملان عند الحد الإشعاعي) يُسمح لهما بتبادل الإضاءة، وبالتالي فهما مقترنتان إشعاعيًا، بالمعادلة [ 25 ].

ج=12(جSC,1+جSC,2)+12تي-ΔجSC-(1-تي+)14ΔجSC2+ج~02هـqVكتي.{\displaystyle J={\frac {1}{2}}\left(J_{\text{SC,1}}+J_{\text{SC,2}}\right)+{\frac {1}{2}}T^{-}\Delta J_{\text{SC}}-\left(1-T^{+}\right){\sqrt {{\frac {1}{4}}{\Delta J_{\text{SC}}}^{2}+{\tilde {J}}_{0}^{2}\mathrm {e} ^{\frac {qV}{kT}}}}.}

هنا، المعلماتتي-{\displaystyle T^{-}}وتي+{\displaystyle T^{+}}هي معاملات نقل تصف تبادل الفوتونات بين الخلايا. وتعتمد معاملات النقل على معامل انكسار الخلايا.ج~02{\displaystyle {\tilde {J}}_{0}^{2}}يعتمد ذلك أيضًا على معامل انكسار الخلايا. إذا كانت الخلايا لها نفس معامل الانكسارنر{\displaystyle n_{\text{r}}}، ثمج~02=(1+2نر2)(ج0،2+2نر2ج0،1)ج0،1{\displaystyle {\tilde {J}}_{0}^{2}=\left(1+2n_{\text{r}}^{2}\right)\left(J_{0,2}+2n_{\text{r}}^{2}J_{0,1}\right)J_{0,1}}.

لتحقيق أقصى كفاءة، يجب تشغيل كل خلية فرعية عند قيم JV المثلى الخاصة بها، والتي لا تكون بالضرورة متساوية لجميع الخلايا الفرعية. إذا كانت مختلفة، فإن التيار الكلي المار عبر الخلية الشمسية يكون الأدنى بين الخلايا الثلاث. وبتقريب [ 26 ] ، ينتج عن ذلك نفس العلاقة لتيار الدائرة القصيرة للخلية الشمسية متعددة الوصلات: JSC = min(JSC1, JSC2, JSC3 ) حيث JSCi ( λ ) هي كثافة تيار الدائرة القصيرة عند طول موجي معين λ للخلية الفرعية i .

نظرًا لاستحالة الحصول على قيم JSC1 و JSC2 و JSC3 مباشرةً من منحنى التيار-الجهد الكلي ، يتم استخدام الكفاءة الكمية QE ( λ ) . تقيس هذه الكفاءة النسبة بين عدد أزواج الإلكترون-فجوة المتولدة وعدد الفوتونات الساقطة عند طول موجي معين λ . لنفترض أن φi ( λ ) هو تدفق الفوتونات للضوء الساقط في الخلية الفرعية وأن QEi ( λ ) هي الكفاءة الكمية للخلية الفرعية i . وبحسب التعريف، فإن هذا يعادل: [ 27 ]

سؤالهـأنا(λ)=جSCأنا(λ)qϕأنا(λ)جSCأنا=0λ2qϕأنا(λ)سؤالهـأنا(λ)دλ{\displaystyle QE_{i}(\lambda )={\frac {J_{{\text{SC}}i}(\lambda )}{q\phi _{i}(\lambda )}}\Rightarrow J_{{\text{SC}}i}=\int _{0}^{\lambda 2}q\phi _{i}(\lambda )QE_{i}(\lambda )\,d\lambda }

قيمةسؤالهـأنا(λ){\displaystyle QE_{i}(\lambda )}يتم الحصول عليه من خلال ربطه بمعامل الامتصاصα(λ){\displaystyle \alpha (\lambda )}أي عدد الفوتونات التي تمتصها المادة لكل وحدة طول. إذا افترضنا أن كل فوتون تمتصه خلية فرعية يُنتج زوجًا من الإلكترونات والفجوات (وهو تقريب جيد)، فإن هذا يؤدي إلى: [ 24 ]

سؤالهـأنا(λ)=1-هـ-α(λ)دأنا{\displaystyle QE_{i}(\lambda )=1-e^{-\alpha (\lambda )d_{i}}}حيث يمثل d i سمك الخلية الفرعية i وهـ-α(λ)دأنا{\displaystyle e^{-\alpha (\lambda )d_{i}}}تمثل النسبة المئوية للضوء الساقط الذي لا تمتصه الخلية الفرعية i .

وبالمثل، لأن

V=أنا=13Vأنا{\displaystyle V=\sum _{i=1}^{3}V_{i}}، يمكن استخدام التقريب التالي:VOC=أنا=13VOCأنا{\displaystyle V_{\text{OC}}=\sum _{i=1}^{3}V_{{\text{OC}}i}}.

قيمVOCأنا{\displaystyle V_{{\text{OC}}i}}ثم يتم تحديدها بواسطة معادلة ثنائي JV:

جأنا=ج0أنا(هـqVأناكتي-1)-جSCأناVOCأناكتيqln(جSCأناج0أنا){\displaystyle J_{i}=J_{0i}\left(e^{\frac {qV_{i}}{kT}}-1\right)-J_{{\text{SC}}i}\Rightarrow V_{{\text{OC}}i}\approx {\frac {kT}{q}}\ln \left({\frac {J_{{\text{SC}}i}}{J_{0i}}}\right)}

الكفاءة النظرية القصوى

يمكننا تقدير الكفاءة القصوى للخلايا الشمسية المثالية متعددة الوصلات اللانهائية باستخدام تحليل الكفاءة الكمية البيانية (QE) الذي ابتكره سي إتش هنري. [ 28 ] وللاستفادة الكاملة من طريقة هنري، يجب تحويل وحدة الإشعاع الطيفي AM1.5 إلى وحدة تدفق الفوتونات (أي عدد الفوتونات/م² · ث). وللقيام بذلك، من الضروري إجراء تحويل وسيط للوحدات من قدرة الإشعاع الكهرومغناطيسي الساقط لكل وحدة مساحة لكل طاقة فوتون إلى تدفق الفوتونات لكل طاقة فوتون (أي من [واط/م² · إلكترون فولت] إلى [عدد الفوتونات/م² · ث·إلكترون فولت]). يجب مراعاة النقاط التالية عند إجراء هذا التحويل الوسيط للوحدات: للفوتون طاقة مميزة تُعرَّف كما يلي.

(1) E ph = hf = h ( c / λ )

حيث E ph هي طاقة الفوتون، و h هو ثابت بلانك ( h   6.626 × 10⁻³⁴ جول/هرتز ،  حيث c هي سرعة الضوء ( c =  299 792 458  م⋅ث −1 )، حيث f هو التردد، و λ هو الطول الموجي.

ثم يمكن حساب تدفق الفوتون لكل طاقة فوتون، d n ph /d h ν، بالنسبة لإشعاع معين E [W/m 2 ·eV] على النحو التالي.

(2)دندرجة الحموضةدحv=هـهـدرجة الحموضة=هـحجλ{\displaystyle {\frac {dn_{\text{ph}}}{dhv}}={\frac {E}{E_{\text{ph}}}}={\frac {E}{\frac {hc}{\lambda }}}\,}= E [W/m 2 ⋅eV] × λ [nm]/(1.998 × 10 −25 [J⋅s⋅m/s]) = × 5.03 × 10 15 [(عدد الفوتونات)/m 2 ⋅s⋅eV]

ونتيجة لهذا التحويل الوسيط للوحدة، يتم إعطاء الإشعاع الطيفي AM1.5 بوحدة تدفق الفوتون لكل طاقة فوتون، [عدد الفوتونات/م 2 ·s·eV]، كما هو موضح في الشكل 1.

استنادًا إلى النتيجة المذكورة أعلاه من تحويل الوحدات الوسيطة، يمكننا استنتاج تدفق الفوتونات عن طريق التكامل العددي لتدفق الفوتونات لكل طاقة فوتون بالنسبة لطاقة الفوتون. ويتم حساب تدفق الفوتونات المتكامل عدديًا باستخدام قاعدة شبه المنحرف، كما يلي.

(3)ندرجة الحموضة(هـز)=هـزدندرجة الحموضةدحvدحv=أنا=هـز(حvأنا+1-حvأنا)12[دندرجة الحموضةدحv(حvأنا+1)+دندرجة الحموضةدحv(حvأنا)]{\displaystyle n_{\text{ph}}(E_{g})=\int _{E_{\text{g}}}^{\infty }{\frac {dn_{\text{ph}}}{dhv}}\,dhv=\sum _{i=E_{\text{g}}}^{\infty }(hv_{i+1}-hv_{i}){\frac {1}{2}}\left[{\frac {dn_{\text{ph}}}{dhv}}(hv_{i+1})+{\frac {dn_{\text{ph}}}{dhv}}(hv_{i})\right]\,}

ونتيجة لهذا التكامل العددي، يتم إعطاء الإشعاع الطيفي AM1.5 بوحدة تدفق الفوتون، [عدد الفوتونات/م 2 /ث]، كما هو موضح في الشكل 2.

لا تتوفر بيانات تدفق الفوتونات في نطاقات طاقة الفوتونات الصغيرة (0-0.3096  إلكترون فولت) لعدم توفر طيف الطاقة الشمسية القياسي (AM1.5) لطاقة الفوتونات < 0.31  إلكترون فولت. مع ذلك، وبغض النظر عن عدم توفر هذه البيانات، يمكن إجراء تحليل الكفاءة الكمية البياني باستخدام البيانات المتاحة فقط، بافتراض معقول أن أشباه الموصلات معتمة لطاقات الفوتونات الأكبر من طاقة فجوة النطاق، وشفافة لطاقات الفوتونات الأقل من طاقة فجوة النطاق. يفسر هذا الافتراض الفقد الجوهري الأول في كفاءة الخلايا الشمسية، والناجم عن عدم قدرة الخلايا الشمسية أحادية الوصلة على مطابقة طيف الطاقة الشمسية الواسع بشكل صحيح. مع ذلك، لا يزال تحليل الكفاءة الكمية البياني الحالي عاجزًا عن عكس الفقد الجوهري الثاني في كفاءة الخلايا الشمسية، وهو إعادة التركيب الإشعاعي. لمراعاة إعادة التركيب الإشعاعي، نحتاج أولًا إلى تقييم كثافة التيار الإشعاعي، J rad . وفقًا لطريقة شوكلي وكويسر [ 29 ]

يمكن تقريب قيمة J rad على النحو التالي.

(4)جراد=أخبرة(هـV-هـزكتي){\displaystyle J_{\text{rad}}=A\exp \left({\frac {eV-E_{\text{g}}}{kT}}\right)\,}
(5)أ=2πخبرة(ن2+1)هـز2كتيح3ج2{\displaystyle A={\frac {2\pi \,\exp \left(n^{2}+1\right)E_{\text{g}}^{2}kT}{h^{3}c^{2}}}\,}

حيث E <sub> g </sub> بوحدة الإلكترون فولت، و n تساوي 3.6، وهي قيمة GaAs. يُعطى الإشعاع الحراري الممتص الساقط J<sub> th </sub> بالعلاقة J rad مع V = 0.

(6)جتح=أخبرة(-هـزكتي){\displaystyle J_{th}=A\exp \left({\frac {-E_{\text{g}}}{kT}}\right)\,}

كثافة التيار المُوَصَّلة إلى الحمل هي الفرق بين كثافة التيار الناتجة عن امتصاص الإشعاع الشمسي والحراري، وكثافة التيار الناتجة عن الإشعاع المنبعث من السطح العلوي أو الممتص في الركيزة. وبتعريف J<sub> ph </sub> = en<sub> ph</sub> ، نحصل على

(7) J = J ph + J thJ rad

الحد الثاني، Jth ، مهمل مقارنةً بـ Jph لجميع أشباه الموصلات ذات Eg ≥ 0.3 eV، كما يتضح من حساب معادلة Jth المذكورة أعلاه. لذا، سنهمل هذا الحد لتبسيط المناقشة التالية. وبذلك ، يمكننا التعبير عن J كما يلي.

(8)ج=هـندرجة الحموضة-أخبرة(هـV-هـزكتي){\displaystyle J=en_{\text{ph}}-A\exp \left({\frac {eV-E_{\text{g}}}{kT}}\right)}

يتم إيجاد جهد الدائرة المفتوحة عن طريق ضبط J = 0.

(9)هـVOC=هـز-كتيln(أهـندرجة الحموضة){\displaystyle eV_{\text{OC}}=E_{\text{g}}-kT\ln \left({\frac {A}{en_{\text{ph}}}}\right)}

يتم إيجاد نقطة القدرة القصوى ( J m , V m ) عن طريق تحديد المشتقةدجVدV=0{\displaystyle {\frac {dJV}{dV}}\,=0}والنتيجة المألوفة لهذه العملية الحسابية هي

(10)هـVم=هـVOC-كتيln(1+هـVمكتي){\displaystyle eV_{\text{m}}=eV_{\text{OC}}-kT\ln \left(1+{\frac {eV_{\text{m}}}{kT}}\right)}
(11)جم=هـندرجة الحموضة1+كتي/هـVم{\displaystyle J_{\text{m}}={\frac {en_{\text{ph}}}{1+kT/eV_{\text{m}}}}}

وأخيرًا، يُعطى الحد الأقصى للشغل ( W m ) المبذول لكل فوتون ممتص بالعلاقة التالية:

(12)دبليوم=جمVمندرجة الحموضة=هـVم1+كتي/هـVم=هـVم-كتي{\displaystyle W_{\text{m}}={\frac {J_{\text{m}}V_{\text{m}}}{n_{\text{ph}}}}={\frac {eV_{\text{m}}}{1+kT/eV_{\text{m}}}}=eV_{\text{m}}-kT}

بدمج المعادلات الثلاث الأخيرة، نحصل على

(13)دبليوم=هـز-كتي[ln(أهـندرجة الحموضة)+ln(1+هـVمكتي)+1]{\displaystyle W_{\text{m}}=E_{\text{g}}-kT\left[\ln \left({\frac {A}{en_{\text{ph}}}}\right)+\ln \left(1+{\frac {eV_{\text{m}}}{kT}}\right)+1\right]\,}

باستخدام المعادلة أعلاه، يتم رسم W m (الخط الأحمر) في الشكل 3 لقيم مختلفة من E g (أو n ph ).

الآن، يُمكننا الاستفادة الكاملة من تحليل هنري البياني للكفاءة الكمية، مع الأخذ في الاعتبار الخسارتين الجوهريتين الرئيسيتين في كفاءة الخلايا الشمسية. هاتان الخسارتان هما إعادة التركيب الإشعاعي، وعدم قدرة الخلايا الشمسية أحادية الوصلة على مطابقة طيف الطاقة الشمسية الواسع بشكل صحيح. تمثل المنطقة المظللة أسفل الخط الأحمر أقصى شغل تُنجزه الخلايا الشمسية المثالية متعددة الوصلات اللانهائية. وبناءً على ذلك، تُقدّر الكفاءة الحدية للخلايا الشمسية المثالية متعددة الوصلات اللانهائية بنسبة 68.8% بمقارنة المنطقة المظللة المحددة بالخط الأحمر مع مساحة تدفق الفوتونات الكلية المحددة بالخط الأسود. (لهذا السبب تُسمى هذه الطريقة بتحليل الكفاءة الكمية "البياني"). على الرغم من أن قيمة الكفاءة الحدية هذه تتوافق مع القيم التي نشرها باروت وفوس عام 1979: 64% و68.2% على التوالي، [ 30 ] [ 31 ] إلا أن هناك فرقًا طفيفًا بين القيمة المُقدّرة في هذا التقرير والقيم المذكورة في المراجع. يرجع هذا الاختلاف الطفيف على الأرجح إلى اختلاف طرق تقريب تدفق الفوتونات في نطاق 0-0.3096  إلكترون فولت. هنا، قمنا بتقريب تدفق الفوتونات في نطاق 0-0.3096  إلكترون فولت بنفس طريقة تقريبه عند 0.31  إلكترون فولت.

مواد

تستخدم غالبية الخلايا متعددة الوصلات التي تم إنتاجها حتى الآن ثلاث طبقات (على الرغم من إنتاج العديد من وحدات a-Si:H/mc-Si المزدوجة وتوافرها على نطاق واسع). ومع ذلك، تتطلب الخلايا ثلاثية الوصلات استخدام أشباه موصلات يمكن ضبطها على ترددات محددة، مما أدى إلى تصنيع معظمها من مركبات زرنيخيد الغاليوم (GaAs)، وغالبًا ما يكون الجرمانيوم للطبقة السفلية، وGaAs للطبقة الوسطى، وGaInP₂ للطبقة العلوية.

ركيزة زرنيخيد الغاليوم

يمكن تصنيع الخلايا ثنائية الوصلة على رقائق زرنيخيد الغاليوم. وتُستخدم سبائك فوسفيد الإنديوم والغاليوم، ضمن النطاق In <sub>0.5 </sub>Ga <sub>0.5</sub> P إلى In <sub>0.53</sub> Ga <sub>0.47</sub> P، كسبائك ذات فجوة طاقة عالية. يتيح هذا النطاق من السبائك إمكانية الحصول على فجوات طاقة تتراوح بين 1.92 و1.87  إلكترون فولت. أما وصلة زرنيخيد الغاليوم ذات الفجوة المنخفضة ، فتبلغ فجوة طاقتها 1.42  إلكترون فولت.

ركيزة الجرمانيوم

يمكن تصنيع خلايا ثلاثية الوصلات تتكون من فوسفيد الإنديوم والغاليوم (InGaP) أو زرنيخيد الغاليوم (GaAs) أو زرنيخيد الإنديوم والغاليوم (InGaAs) والجرمانيوم (Ge) على رقائق الجرمانيوم. استخدمت الخلايا الأولى زرنيخيد الغاليوم النقي في الوصلة الوسطى. أما الخلايا اللاحقة، فقد استخدمت In0.015Ga0.985As ، نظرًا لتطابق الشبكة البلورية الأفضل مع الجرمانيوم، مما أدى إلى انخفاض كثافة العيوب .

بسبب الفرق الهائل في فجوة النطاق بين GaAs (1.42  eV) و Ge (0.66  eV)، فإن مطابقة التيار ضعيفة للغاية، حيث يتم تشغيل وصلة Ge بشكل محدود التيار بشكل كبير.

تقترب كفاءة الخلايا التجارية InGaP/GaAs/Ge الحالية من 40% تحت ضوء الشمس المركز. [ 32 ] [ 33 ] وقد أظهرت الخلايا المختبرية (التي تستخدم جزئيًا وصلات إضافية بين وصلة GaAs ووصلة Ge) كفاءة تتجاوز 40%. [ 34 ]

ركيزة فوسفيد الإنديوم

يمكن استخدام فوسفيد الإنديوم كركيزة لتصنيع خلايا ذات فجوات طاقة تتراوح بين 1.35  إلكترون فولت و0.74  إلكترون فولت. يمتلك فوسفيد الإنديوم فجوة طاقة تبلغ 1.35  إلكترون فولت. يتطابق إنديوم غاليوم أرسينيد (In 0.53 Ga 0.47 As) شبكيًا مع فوسفيد الإنديوم بفجوة طاقة تبلغ 0.74  إلكترون فولت. يمكن مطابقة سبيكة رباعية من إنديوم غاليوم أرسينيد فوسفيد شبكيًا لأي فجوة طاقة بين هاتين الفجوتين.

تتمتع الخلايا القائمة على فوسفيد الإنديوم بإمكانية العمل بالتزامن مع خلايا زرنيخيد الغاليوم. ويمكن توصيل الخليتين بصريًا على التوالي (بحيث تكون خلية فوسفيد الإنديوم أسفل خلية زرنيخيد الغاليوم)، أو على التوازي باستخدام تقنية فصل الأطياف بواسطة مرشح ثنائي اللون .

ركيزة نتريد الإنديوم والغاليوم

نتريد الإنديوم والغاليوم (InGaN) مادة شبه موصلة تتكون من مزيج من نتريد الغاليوم (GaN) ونتريد الإنديوم (InN). وهو شبه موصل ثلاثي من المجموعة الثالثة-الخامسة ذو فجوة نطاق طاقة مباشرة . يمكن ضبط فجوة نطاق الطاقة فيه بتغيير كمية الإنديوم في السبيكة من 0.7  إلكترون فولت إلى 3.4  إلكترون فولت، مما يجعله مادة مثالية للخلايا الشمسية. [ 35 ] ومع ذلك، فإن كفاءة تحويله، بسبب عوامل تقنية لا علاقة لها بفجوة نطاق الطاقة، لا تزال غير كافية للمنافسة في السوق. [ 36 ] [ 37 ]

تحسينات في الأداء

بناء

تستخدم العديد من الخلايا الكهروضوئية متعددة الوصلات مواد أشباه الموصلات من النوع III-V . تتميز ثنائيات النفق ذات الوصلة غير المتجانسة القائمة على GaAsSb ، بدلاً من ثنائيات النفق التقليدية عالية التشويب InGaP الموصوفة أعلاه، بمسافة نفق أقصر. في الواقع، في البنية غير المتجانسة المكونة من GaAsSb و InGaAs ، يكون نطاق التكافؤ لـ GaAsSb أعلى من نطاق التكافؤ للطبقة المجاورة المشوبة من النوع p. [ 22 ] ونتيجة لذلك، تقل مسافة النفق d tunnel ، وبالتالي يزداد تيار النفق، الذي يعتمد أُسّيًا على d tunnel . ومن ثم، يكون الجهد أقل من جهد وصلة النفق InGaP. توفر ثنائيات النفق ذات الوصلة غير المتجانسة GaAsSb مزايا أخرى، إذ يمكن الحصول على نفس التيار باستخدام تشويب أقل. [ 38 ] ثانياً، نظراً لأن ثابت الشبكة أكبر بالنسبة لـ GaAsSb منه بالنسبة لـ Ge، يمكن استخدام نطاق أوسع من المواد للخلية السفلية لأن عدد المواد المتوافقة مع GaAsSb من حيث الشبكة أكبر من عددها المتوافقة مع Ge. [ 22 ]

يمكن إضافة مكونات كيميائية إلى بعض الطبقات. تُحسّن إضافة حوالي 1% من الإنديوم في كل طبقة من تطابق ثوابت الشبكة البلورية للطبقات المختلفة. [ 39 ] وبدونه، يوجد عدم تطابق بنسبة 0.08% تقريبًا بين الطبقات، مما يُعيق الأداء. تُؤدي إضافة الألومنيوم إلى الخلية العلوية إلى زيادة فجوة النطاق إلى 1.96  إلكترون فولت، [ 39 ] مما يُغطي جزءًا أكبر من الطيف الشمسي ويُحقق جهد دائرة مفتوحة أعلى ( V<sub> OC</sub>) .

تبلغ الكفاءة النظرية للخلايا الشمسية متعددة الوصلات 86.8% لعدد لا نهائي من وصلات pn، [ 14 ] مما يعني أن زيادة عدد الوصلات يزيد الكفاءة. تبلغ الكفاءة النظرية القصوى 37%، 50%، 56%، 72% لوصلة pn إضافية واحدة، أو اثنتين، أو ثلاث، أو 36 وصلة على التوالي، مع زيادة عدد الوصلات بشكل أُسّي لتحقيق زيادات متساوية في الكفاءة. [ 24 ] تشير العلاقة الأُسّية إلى أنه مع اقتراب الخلية من حد الكفاءة، يزداد كل من التكلفة والتعقيد بسرعة. يؤدي تقليل سُمك الخلية العلوية إلى زيادة معامل النقل T. [ 24 ]

يمكن إضافة طبقة غير متجانسة من InGaP بين طبقة p-Ge وطبقة InGaAs لإنشاء طبقة n-Ge تلقائيًا عن طريق التشتت أثناء نمو MOCVD، مما يزيد بشكل ملحوظ من كفاءة الكم QE (λ) للخلية السفلية. [ 39 ] يتميز InGaP بمعامل تشتت عالٍ وذوبانية منخفضة في الجرمانيوم.

توجد حاليًا العديد من التقنيات التجارية (غير البيروفسكايت ) متعددة الوصلات، بما في ذلك الوحدات الترادفية والوحدات ثلاثية ورباعية الوصلات، والتي تستخدم عادةً أشباه موصلات من النوع III-V، وتتميز بكفاءة تحويل طاقة واعدة تنافس بل وتتفوق على خلايا السيليكون الشمسية القياسية. [ 40 ] [ 41 ]

التغيرات الطيفية

يتغير الطيف الشمسي على سطح الأرض باستمرار تبعًا للطقس وموقع الشمس. ينتج عن ذلك تغير في φ ( λ ) و QE(λ) وα(λ)، وبالتالي تيارات الدائرة القصيرة JSCi . ونتيجة لذلك ، لا تتطابق كثافات التيار Ji بالضرورة ، ويصبح التيار الكلي أقل. يمكن قياس هذه التغيرات باستخدام متوسط ​​طاقة الفوتون (APE)، وهو النسبة بين الإشعاع الطيفي G ( λ ) (كثافة قدرة مصدر الضوء عند طول موجي محدد λ ) وكثافة تدفق الفوتونات الكلية. يمكن إثبات أن القيمة العالية (المنخفضة) لـ APE تعني ظروفًا طيفية ذات أطوال موجية منخفضة (عالية) وكفاءات أعلى (أقل). [ 42 ] لذا، يُعد APE مؤشرًا جيدًا لقياس تأثيرات تغيرات الطيف الشمسي على الأداء، وله ميزة إضافية تتمثل في استقلاليته عن بنية الجهاز وملف امتصاصه. [ 42 ]

استخدام مُركِّزات الضوء

تزيد مُركِّزات الضوء من الكفاءة وتُقلِّل من نسبة التكلفة إلى الكفاءة. الأنواع الثلاثة المُستخدمة من مُركِّزات الضوء هي العدسات الانكسارية مثل عدسات فريسنل ، والأطباق العاكسة (المكافئة أو الكاسيجرين)، وبصريات توجيه الضوء . بفضل هذه الأجهزة، يُمكن تركيز الضوء الساقط على سطح كبير على خلية أصغر. نسبة تركيز الشدة (أو "الشمس") هي متوسط ​​شدة الضوء المُركَّز مقسومًا على 1  كيلوواط/م² ( قيمة معقولة مُرتبطة بالثابت الشمسي ). إذا كانت قيمتها فإن تيار الميغا جول يزداد بمقدار X تحت الإضاءة المُركَّزة. [ 43 ] [ 44 ]

باستخدام تركيزات تتراوح بين 500 و1000، أي أن خلية مساحتها 1 سم²  يمكنها استخدام الضوء المُجمّع من 0.1 م² (حيث أن 1 م² يساوي 10000 سم² ) ، تُحقق أعلى كفاءة مُسجلة حتى الآن. تقتصر كفاءة الخلايا ثلاثية الطبقات أساسًا على 63%، لكن النماذج التجارية الحالية أثبتت بالفعل كفاءة تتجاوز 40%. [ 45 ] [ 46 ] تستغل هذه الخلايا حوالي ثلثي أقصى أداء نظري لها، لذا بافتراض صحة الأمر نفسه بالنسبة لنسخة غير مُركّزة من التصميم نفسه، يُمكن توقع كفاءة 30% للخلية ثلاثية الطبقات. لا تُمثل هذه الميزة فرقًا كافيًا عن تصميمات السيليكون التقليدية لتعويض تكاليف إنتاجها الإضافية. لهذا السبب، تُكرّس جميع أبحاث الخلايا متعددة الوصلات تقريبًا للاستخدام الأرضي لأنظمة التركيز، والتي تستخدم عادةً المرايا أو عدسات فريسنل.

يُوفر استخدام المُركِّز ميزة إضافية تتمثل في تقليل عدد الخلايا اللازمة لتغطية مساحة أرضية مُحددة بشكل كبير. يتطلب النظام التقليدي الذي يُغطي  مترًا مربعًا واحدًا  625 خلية بمساحة 16 سم مربعًا ، بينما لا يحتاج نظام المُركِّز إلا إلى خلية واحدة بالإضافة إلى المُركِّز. ويُبرر استخدام الخلايا متعددة الوصلات المُركِّزة بأن التكلفة العالية للخلايا نفسها تُعوَّض بالكامل، بل وتزيد، بفضل انخفاض العدد الإجمالي للخلايا. مع ذلك، يتمثل عيب نظام المُركِّز في انخفاض كفاءته بسرعة كبيرة في ظروف الإضاءة المنخفضة. ولتحقيق أقصى استفادة منه مقارنةً بالخلايا التقليدية، وبالتالي الحفاظ على قدرته التنافسية من حيث التكلفة، يجب أن يتتبع نظام المُركِّز حركة الشمس للحفاظ على تركيز الضوء على الخلية وضمان أعلى كفاءة ممكنة لأطول فترة ممكنة. يتطلب هذا نظام تتبع شمسي ، مما يزيد من الإنتاجية، ولكنه يزيد أيضًا من التكلفة.

التصنيع

اعتبارًا من عام 2014، كانت الخلايا متعددة الوصلات مكلفة الإنتاج، باستخدام تقنيات مماثلة لتصنيع أجهزة أشباه الموصلات ، وعادة ما تكون الترسيب الكيميائي للبخار العضوي المعدني ولكن بأحجام "رقائق" في حدود السنتيمترات.

أُعلن في ذلك العام عن تقنية جديدة تسمح لهذه الخلايا باستخدام ركيزة من الزجاج أو الفولاذ، وأبخرة منخفضة التكلفة بكميات أقل، والتي زُعم أنها توفر تكاليف تنافسية مع خلايا السيليكون التقليدية. [ 47 ]

مقارنة بالتقنيات الأخرى

توجد أربع فئات رئيسية للخلايا الكهروضوئية: خلايا السيليكون أحادية البلورة ومتعددة البلورات التقليدية (c-Si)، وخلايا الأغشية الرقيقة الشمسية (a-Si، وCIGS، وCdTe)، وخلايا الوصلات المتعددة الشمسية (MJ). أما الفئة الرابعة، وهي الخلايا الكهروضوئية الناشئة ، فتضم تقنيات لا تزال في مرحلة البحث والتطوير، وليست مدرجة في الجدول أدناه.

فئاتتكنولوجياη (%)V OC (V)أنا SC (أ)واط/ م²t (ميكرومتر)الحكم
خلايا السيليكون البلوريأحادي البلورة24.70.50.863100
البولي سيليكون20.30.6158.35211200
الخلايا الشمسية ذات الأغشية الرقيقةالسيليكون غير المتبلور11.10.630.089331
كادميوم تيلورايد16.50.860.0295
CIGS19.51
خلايا متعددة الوصلاتإم جيه40.72.61.81476140

تختلف الخلايا الشمسية متعددة الوصلات (MJ) عن غيرها من الأجهزة الكهروضوئية اختلافًا كبيرًا (انظر الجدول أعلاه) . فمن الناحية الفيزيائية، تتمثل الخاصية الرئيسية للخلايا الشمسية متعددة الوصلات في احتوائها على أكثر من وصلة pn واحدة لالتقاط طيف طاقة فوتوني أوسع، بينما تتمثل الخاصية الرئيسية للخلايا الشمسية ذات الأغشية الرقيقة في استخدام أغشية رقيقة بدلًا من طبقات سميكة لتقليل نسبة التكلفة إلى الكفاءة. اعتبارًا من عام 2010تُعدّ الألواح الشمسية متعددة الوصلات أغلى ثمناً من غيرها. وتؤدي هذه الاختلافات إلى اختلاف التطبيقات: فالخلايا الشمسية متعددة الوصلات تُفضّل في الفضاء، بينما تُفضّل الخلايا الشمسية المصنوعة من السيليكون البلوري للتطبيقات الأرضية.

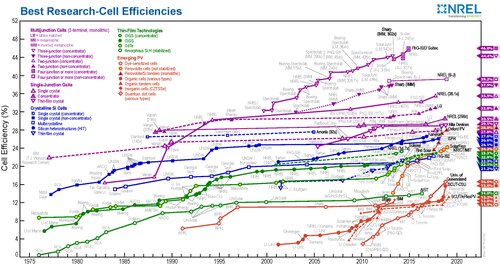

رسم بياني من المختبر الوطني للطاقة المتجددة يوضح كفاءة الخلايا الشمسية بمرور الوقت.

إن كفاءة الخلايا الشمسية وتقنية السيليكون الشمسية مستقرة نسبياً، في حين أن كفاءة الوحدات الشمسية وتقنية الوصلات المتعددة في تقدم مستمر.

تُجرى قياسات الخلايا الشمسية متعددة الوصلات عادةً في المختبر، باستخدام مُركِّزات ضوئية (وهذا ليس هو الحال غالبًا مع الخلايا الأخرى) وفي ظل ظروف اختبار قياسية. تُحدد هذه الظروف، للتطبيقات الأرضية، طيف AM1.5 كمرجع. تتوافق كتلة الهواء هذه (AM) مع موقع ثابت للشمس في السماء عند 48 درجة وقدرة ثابتة تبلغ 833  واط/م² . لذلك، لا تُؤخذ التغيرات الطيفية للضوء الساقط والمعايير البيئية في الحسبان في ظل ظروف الاختبار القياسية. [ 48 ]

وبالتالي، يكون أداء الخلايا الشمسية متعددة الوصلات في البيئات الخارجية أقل من أدائها في المختبر. علاوة على ذلك، صُممت هذه الخلايا بحيث تتطابق التيارات في ظروف الاختبار القياسية، ولكن ليس بالضرورة في ظروف التشغيل الفعلية. يمكن استخدام كفاءة الكم ( QE ( λ ) ) لمقارنة أداء التقنيات المختلفة، إلا أن هذه الكفاءة لا تتضمن معلومات حول تطابق تيارات الخلايا الفرعية. ومن نقاط المقارنة البديلة المهمة القدرة الناتجة لكل وحدة مساحة باستخدام نفس الضوء الساقط.

التطبيقات

As of 2010, the cost of MJ solar cells was too high to allow use outside of specialized applications. The high cost is mainly due to the complex structure and the high price of materials. Nevertheless, with light concentrators under illumination of at least 400 suns, MJ solar panels become practical.[24]

As less expensive multi-junction materials become available other applications involve bandgap engineering for microclimates with varied atmospheric conditions.[49]

MJ cells are currently being utilized in the Mars rover missions.[50]

The environment in space is quite different. Because there is no atmosphere, the solar spectrum is different (AM0). The cells have a poor current match due to a greater photon flux of photons above 1.87 eV vs those between 1.87 eV and 1.42 eV. This results in too little current in the GaAs junction, and hampers the overall efficiency since the InGaP junction operates below MPP current and the GaAs junction operates above MPP current. To improve current match, the InGaP layer is intentionally thinned to allow additional photons to penetrate to the lower GaAs layer.[51]

In terrestrial concentrating applications, the scatter of blue light by the atmosphere reduces the photon flux above 1.87 eV, better balancing the junction currents. Radiation particles that are no longer filtered can damage the cell. There are two kinds of damage: ionisation and atomic displacement.[52] Still, MJ cells offer higher radiation resistance, higher efficiency and a lower temperature coefficient.[24]
