مقارن بصري

جهاز المقارنة البصرية (يُشار إليه غالبًا باسم " المقارن " فقط ) أو جهاز عرض الصور الجانبية، هو جهاز يُطبّق مبادئ البصريات لفحص الأجزاء المصنّعة. في هذا الجهاز، تُعرض صورة مكبّرة للجزء على الشاشة، وتُقاس أبعاده وهندسته وفقًا لحدود مُحدّدة . يُعدّ هذا الجهاز أداةً مفيدةً في ورش تصنيع الأجزاء الصغيرة أو خطوط الإنتاج لفريق مراقبة الجودة .

تتم عملية القياس بعدة طرق. أبسطها استخدام تدريجات ​​على الشاشة، تُوضع فوق الصورة الظلية، مما يسمح للمشاهد بالقياس كما لو وُضع مسطرة شفافة فوق الصورة. طريقة أخرى هي محاذاة نقاط مختلفة على الصورة الظلية مع الشبكة في مركز الشاشة، واحدة تلو الأخرى، بتحريك المنصة التي يوضع عليها الجزء، ثم تُعرض قراءة رقمية توضح المسافة التي قطعتها المنصة للوصول إلى تلك النقاط. أما الطرق الأكثر تطورًا من الناحية التقنية، فتعتمد على برامج تُحلل الصورة وتُبلغ عن القياسات. الطريقتان الأوليان هما الأكثر شيوعًا، أما الثالثة فهي أحدث وأقل انتشارًا، ولكن استخدامها مستمر في العصر الرقمي.

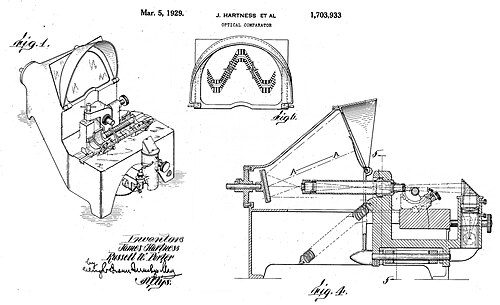

طُوِّر أول جهاز مقارنة تجاري على يد جيمس هارتنس وراسل دبليو بورتر . ^{[ 2 ]} وقد دفع عمل هارتنس المتواصل كرئيس للجنة الوطنية الأمريكية لفحص الخيوط اللولبية إلى توظيف خبرته في مجال البصريات (من خلال هواياته في علم الفلك وبناء التلسكوبات ) لحل مشكلة فحص الخيوط اللولبية . وظل جهاز هارتنس لمقارنة الخيوط اللولبية لسنوات عديدة منتجًا مربحًا لشركة جونز ولامسون للآلات، التي كان رئيسًا لها.

في العقود اللاحقة، قامت العديد من الشركات بتصنيع أجهزة المقارنة البصرية، وتم تطبيقها في فحص أنواع عديدة من الأجزاء. واليوم، يمكن العثور عليها في العديد من ورش الآلات. ^{[ 3 ]}

كانت فكرة دمج البصريات والقياس، واستخدام مصطلح "المقارن" للإشارة إلى المعدات المترولوجية ، موجودة بأشكال أخرى قبل عمل هارتنس؛ لكنها ظلت محصورة في مجالات العلوم البحتة (مثل التلسكوب والمجهر ) والعلوم التطبيقية المتخصصة للغاية (مثل مقارنة معايير القياس الرئيسية). وكان جهاز المقارنة الذي ابتكره هارتنس، والمُصمم للفحص الروتيني للأجزاء المُصنّعة، خطوة طبيعية تالية في العصر الذي اندمجت فيه العلوم التطبيقية على نطاق واسع في الإنتاج الصناعي.

يُستخدم جهاز عرض الملامح على نطاق واسع في عمليات التشكيل بالضغط للأشكال المعقدة ، والتروس، والكامات، والخيوط، ومقارنة نموذج المحيط المقاس. ولذلك، يُستخدم جهاز عرض الملامح على نطاق واسع في صناعة الآلات الدقيقة، بما في ذلك صناعة الطيران ، والساعات، والإلكترونيات ، وصناعة الأجهزة ، ومعاهد البحوث ، ومحطات القياس والكشف على جميع المستويات، وغيرها.

يقوم جهاز العرض بتكبير صورة العينة وعرضها على شاشة العرض المدمجة. ^{[ 4 ]} تحتوي هذه الشاشة عادةً على شبكة قابلة للدوران 360 درجة، بحيث يمكن محاذاة محوري XY للشاشة مع حافة مستقيمة للجزء المصنّع المراد فحصه أو قياسه. تعرض شاشة العرض هذه صورة العينة مع تكبيرها لتسهيل حساب القياسات الخطية. يمكن محاذاة حافة العينة المراد فحصها مع الشبكة على الشاشة، ومن ثمّ أخذ قياسات بسيطة للمسافات إلى نقاط أخرى. يتم ذلك على صورة مكبّرة للعينة. يمكن تبسيط العملية وتقليل الأخطاء عن طريق القياس على شاشة العرض المكبّرة لجهاز عرض الصور. الطريقة الشائعة للإضاءة هي الإضاءة الخلفية ، أي الإضاءة من الخلف. يُطلق على هذا النوع من الإضاءة أيضًا اسم الإضاءة النافذة عندما تكون العينة شفافة جزئيًا ويسمح للضوء بالمرور من خلالها. أما إذا كانت العينة معتمة، فلن يمر الضوء من خلالها، بل سيُشكّل صورةً جانبيةً لها. يمكن قياس العينة على شاشة العرض. قد يحتوي جهاز عرض البروفايل أيضًا على إضاءة علوية (وهي إضاءة تسقط من الأعلى). وهذا مفيد في عرض الثقوب أو المناطق الداخلية التي قد تحتاج إلى قياس.
