الموسوعة الحرة

PCI-X ، اختصارًا لـ Peripheral Component Interconnect eXtended ، هو معيار ناقل بيانات الحاسوب وبطاقات التوسعة ، يُحسّن ناقل PCI المحلي ذي 32 بت لتوفير نطاق ترددي أعلى ، وهو ما تحتاجه الخوادم ومحطات العمل بشكل أساسي . يستخدم بروتوكولًا مُعدّلًا لدعم سرعات ساعة أعلى (تصل إلى 133  ميجاهرتز)، ولكنه مشابه في التنفيذ الكهربائي. أضاف PCI-X 2.0 سرعات تصل إلى 533  ميجاهرتز، [ 2 ] : 23 مع انخفاض في مستويات الإشارة الكهربائية.

الفتحة هي في الواقع  فتحة PCI بجهد 3.3 فولت، بنفس الحجم والموقع وتوزيع الدبابيس. المواصفات الكهربائية متوافقة، ولكنها أكثر صرامة. مع ذلك، فبينما معظم فتحات PCI التقليدية هي من  نوع 32 بت بطول 85 مم، تستخدم معظم أجهزة PCI-X  فتحة 64 بت بطول 130 مم، لدرجة أن موصلات PCI 64 بت ودعم PCI-X يُعتبران مترادفين.

تم تحديد PCI-X لكل من موصلات PCI ذات 32 بت و 64 بت ، [ 3 ] : 14 ، وأضاف PCI-X 2.0 إصدارًا ذا 16 بت للتطبيقات المدمجة. [ 2 ] : 22

تم استبدال PCI-X في التصميمات الحديثة بـ PCI Express (PCIe) الذي يحمل نفس الاسم تقريبًا، [ 4 ] مع موصل مادي مختلف وتصميم كهربائي مختلف، حيث يحتوي على مسار تسلسلي واحد أو أكثر بدلاً من عدد من الاتصالات المتوازية الأبطأ.

تاريخ

الخلفية والدوافع

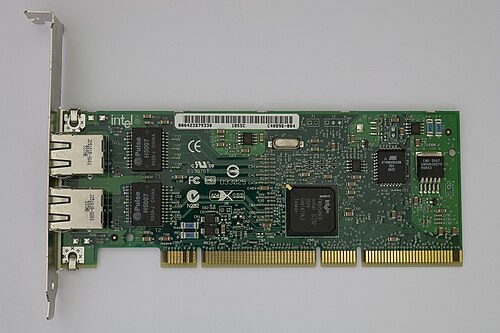

بطاقة شبكة إيثرنت جيجابت ثنائية المنافذ لفتحة PCI-X واحدة لتوفير فتحات PCI-X والاستفادة الكاملة من إمكانيات ناقل PCI-X 64 بت .
محول ناقل مضيف SATA ذو 8 منافذ لـ PCI-X من شركة Lsi logic .
بطاقة رسومات HP VISUALIZE fx10 Pro لـ PCI-X

في بروتوكول PCI، تُؤجَّل المعاملة التي لا يمكن إتمامها فورًا إما من قِبَل المُستقبِل أو المُرسِل عبر دورات إعادة المحاولة، وخلال هذه الفترة لا يمكن لأي وكيل آخر استخدام ناقل PCI. ولأن PCI يفتقر إلى آلية الاستجابة المُجزأة التي تسمح للمُستقبِل بإعادة البيانات لاحقًا، يبقى الناقل مشغولًا بالمُستقبِل عبر دورات إعادة المحاولة حتى تصبح البيانات المقروءة جاهزة. أما في بروتوكول PCI-X، فبعد أن يُصدر المُتحكِّم الطلب، ينفصل عن ناقل PCI، مما يسمح للوكلاء الآخرين باستخدامه. ولا تُنشأ الاستجابة المُجزأة التي تحتوي على البيانات المطلوبة إلا عندما يكون المُستقبِل جاهزًا لإعادة جميع البيانات المطلوبة. تُحسِّن الاستجابات المُجزأة كفاءة الناقل من خلال إلغاء دورات إعادة المحاولة، التي لا يمكن خلالها نقل أي بيانات عبر الناقل.

عانى PCI أيضًا من ندرة خطوط المقاطعة الفريدة نسبيًا. فمع وجود 4 دبابيس مقاطعة فقط (INT A/B/C/D)، تتطلب الأنظمة التي تحتوي على العديد من أجهزة PCI أن تتشارك وظائف متعددة خط مقاطعة واحد، مما يُعقّد معالجة المقاطعات على جانب المضيف. أضاف PCI-X المقاطعات المُشار إليها بالرسائل (MSI )، وهو نظام مقاطعة يستخدم الكتابة إلى ذاكرة المضيف. في وضع MSI، لا يتم الإشارة إلى مقاطعة الوظيفة عن طريق تفعيل خط INTx. بدلًا من ذلك، تُجري الوظيفة عملية كتابة إلى منطقة مُهيأة من قِبل النظام في ذاكرة المضيف. نظرًا لأن المحتوى والعنوان يتم تكوينهما على أساس كل وظيفة على حدة، فإن مقاطعات وضع MSI مُخصصة وليست مشتركة. يسمح نظام PCI-X باستخدام كل من مقاطعات وضع MSI ومقاطعات INTx القديمة في وقت واحد (ولكن ليس بواسطة نفس الوظيفة).

أدى نقص منافذ الإدخال/الإخراج المسجلة إلى تقييد تردد PCI إلى 66  ميجاهرتز كحد أقصى. أما منافذ الإدخال/الإخراج PCI-X، فتُسجل على ساعة PCI، عادةً باستخدام مُذبذب PLL للتحكم الفعال في تأخير الإدخال/الإخراج على دبابيس ناقل البيانات. وقد أتاح تحسين زمن الإعداد زيادة التردد إلى 133  ميجاهرتز.

قد تستهلك بعض الأجهزة، ولا سيما بطاقات إيثرنت جيجابت، ووحدات تحكم SCSI (قناة الألياف وUltra320)، ووصلات المجموعات،  عرض النطاق الترددي الكامل لحافلة PCI البالغ 133 ميجابايت/ثانية. وقد تم تطبيق منافذ تستخدم سرعة ناقل مضاعفة إلى 66  ميجاهرتز وعرض ناقل مضاعف إلى 64  بت (مع زيادة عدد الدبابيس من 124 إلى 184)، سواء بشكل منفرد أو مجتمع. وقد حظيت هذه التوسعات بدعم محدود كأجزاء اختيارية من  معايير PCI 2.x، إلا أن توافق الأجهزة مع ما يتجاوز السرعة الأساسية البالغة 133  ميجابايت/ثانية ظل يمثل تحديًا.

استخدم المطورون في نهاية المطاف الامتداد المدمج 64 بت و66 ميجاهرتز كأساس، واستباقًا للاحتياجات المستقبلية، طوروا إصدارات بتردد 66 ميجاهرتز و133 ميجاهرتز بعرض نطاق ترددي أقصى يبلغ 532  ميجابايت/ثانية و1064  ميجابايت/ثانية على التوالي. وقُدِّم هذا الناتج المشترك تحت مسمى PCI-X إلى مجموعة PCI ذات الاهتمام الخاص ( مجموعة الاهتمام الخاص التابعة لرابطة آلات الحوسبة ). وبعد الموافقة اللاحقة، أصبح معيارًا مفتوحًا يمكن لجميع مطوري الحواسيب اعتماده. وتتولى مجموعة PCI ذات الاهتمام الخاص الإشراف على الدعم الفني والتدريب واختبارات الامتثال لمعيار PCI-X. وكان من المقرر أن تقوم شركات IBM وIntel وMicroelectronics و Mylex بتطوير شرائح داعمة، بينما كان من المقرر أن تقوم شركتا 3Com و Adaptec بتطوير أجهزة طرفية متوافقة. ولتسريع اعتماد معيار PCI-X في الصناعة، وفرت شركة Compaq أدوات تطوير PCI-X على موقعها الإلكتروني.

PCI-X 1.0

تم تطوير معيار PCI-X بشكل مشترك من قبل IBM و HP و Compaq وتم تقديمه للموافقة عليه في عام 1998. لقد كان جهدًا لتقنين امتدادات الخادم الخاصة لناقل PCI المحلي لمعالجة العديد من أوجه القصور في PCI، وزيادة أداء الأجهزة ذات النطاق الترددي العالي، مثل Gigabit Ethernet و Fibre Channel و Ultra3 SCSI ، والسماح بربط المعالجات في مجموعات .

لم تُبدِ إنتل ترحيبًا كبيرًا بتقنية PCI-X، مؤكدةً أن ناقل الجيل التالي يجب أن يكون "بنية جديدة كليًا". [ 5 ] وبدون دعم إنتل، فشلت تقنية PCI-X في الانتشار في أجهزة الكمبيوتر الشخصية. ووفقًا لريك ميريت من مجلة EE Times، "تسبب خلاف بين مجموعة PCI SIG ومصمم رئيسي لوصلات إنتل، والذي قاد تطوير منفذ الرسومات المُسرّع ، في انسحاب إنتل من الجهود الأولية لتقنية PCI-X". [ 6 ] مع ذلك، اعتمدت آبل واجهة PCI-X لفترة وجيزة، في الأجيال الأولى من جهاز Power Macintosh G5 .

صُنعت أولى منتجات PCI-X عام 1998، مثل وحدة التحكم Adaptec AHA-3950U2B ثنائية المنافذ Ultra2 Wide SCSI، ولكن في ذلك الوقت، كان يُشار إلى موصل PCI-X على العبوة ببساطة باسم "PCI جاهز لـ 64 بت"، مما يُشير إلى التوافق المستقبلي . لم يصبح استخدام علامة PCI-X التجارية معيارًا إلا لاحقًا، على الأرجح بالتزامن مع الانتشار الواسع للوحات الأم المزودة بتقنية PCI-X. عندما نُشرت تفاصيل إضافية حول PCI Express في أغسطس 2001، أعرب رئيس PCI SIG، روجر تيبلي، عن اعتقاده بأن "PCI-X سيظل موجودًا في الخوادم إلى الأبد لأنه يُؤدي مستوى معينًا من الوظائف، وقد لا يكون من الضروري التحول إلى 3GIO [PCI Express] للحصول على هذه الوظائف. لقد تعلمنا ذلك من عدم قدرتنا على الاستغناء عن ISA. استمر استخدام ISA بسبب كل هذه الأنظمة التي لم تكن تُنتج بكميات كبيرة." كما أعلن تيبلي أن مجموعة PCI SIG كانت تخطط (في ذلك الوقت) لدمج PCI Express و PCI-X 2.0 في عمل واحد يُطلق عليه مبدئيًا اسم PCI 3.0، [ 7 ] ولكن تم استخدام هذا الاسم في النهاية لمراجعة طفيفة نسبيًا لـ PCI التقليدي. [ 8 ]

PCI-X 2.0

في عام 2003، صادقت مجموعة PCI SIG على معيار PCI-X 2.0. أضاف هذا المعيار إصدارين بتردد 266 ميجاهرتز و533 ميجاهرتز، مما أدى إلى سرعات نقل بيانات تقارب 2132  ميجابايت/ثانية و4266  ميجابايت/ثانية على التوالي. أدخل معيار PCI-X 2.0 تعديلات إضافية على البروتوكول مصممة لتعزيز موثوقية النظام وإضافة رموز تصحيح الأخطاء إلى ناقل البيانات لتجنب إعادة الإرسال. [ 9 ] ولمعالجة إحدى أكثر المشكلات شيوعًا في معيار PCI-X، وهي موصل 184 سنًا، تم تطوير منافذ 16 بت للسماح باستخدام PCI-X في الأجهزة ذات المساحة المحدودة. وكما هو الحال في PCI-Express، أُضيفت وظائف نقطة إلى نقطة (PtP) لتمكين الأجهزة المتصلة بالناقل من التواصل فيما بينها دون إثقال كاهل وحدة المعالجة المركزية أو وحدة تحكم الناقل.

على الرغم من المزايا النظرية المتعددة لتقنية PCI-X 2.0 وتوافقها مع الإصدارات السابقة من أجهزة PCI-X وPCI، إلا أنها لم تُطبّق على نطاق واسع ( حتى عام 2008) .). ويعود هذا النقص في التنفيذ في المقام الأول إلى أن موردي الأجهزة قد اختاروا دمج PCI Express بدلاً من ذلك.

كانت شركة IBM من بين الشركات القليلة التي وفرت  دعم PCI-X 2.0 (266 ميجاهرتز) في طرازات System i5 515 و520 و525؛ وقد روّجت IBM لهذه المنافذ على أنها مناسبة لمحولات إيثرنت بسرعة 10 جيجابت ، والتي وفرتها أيضًا. [ 10 ] كما وفرت HP دعم PCI-X 2.0 في بعض خوادم ProLiant و Integrity ، وقدمت محولات Fibre Channel  ثنائية المنافذ بسرعة 4 جيجابت/ثانية ، تعمل أيضًا بسرعة 266 ميجاهرتز. [ 11 ] ودعمت AMD تقنية PCI-X 2.0 (266 ميجاهرتز) عبر شريحة نفق Hypertransport إلى PCI-X 2.0 رقم 8132 . [ 12 ] [ 13 ] كانت شركة ServerWorks من أشد المؤيدين لتقنية PCI-X 2.0 [ 14 ] (على حساب الجيل الأول من PCI Express)، لا سيما من خلال رئيسها راجو فيجيسنا ، [ 15 ] الذي أُقيل بعد ذلك بوقت قصير بسبب خلافات حول خارطة الطريق مع قيادة شركة Broadcom. [ 16 ]

في عام 2003، أعلنت شركة ديل أنها ستتجاوز تقنية PCI-X  2.0 لصالح تبني حلول PCI Express بشكل أسرع. [ 17 ] وكما ذكرت مجلة PC Magazine ، بدأت إنتل بتهميش PCI-X في خطتها لعام 2004، لصالح PCI Express، بحجة أن الأخيرة تتمتع بمزايا كبيرة من حيث زمن استجابة النظام واستهلاك الطاقة، أو بعبارة أخرى، تجنب "كارثة الألف دبوس" لشريحة Tumwater الخاصة بها . [ 18 ]

الوصف الفني

عدّلت تقنية PCI-X معيار PCI التقليدي بمضاعفة سرعة الساعة القصوى (من 66  ميجاهرتز إلى 133  ميجاهرتز) [ 9 ] ، وبالتالي زادت كمية البيانات المتبادلة بين معالج الكمبيوتر والأجهزة الطرفية. يدعم معيار PCI التقليدي ما يصل إلى 64 بت عند 66  ميجاهرتز (مع العلم أن ما يزيد عن 32  بت عند 33  ميجاهرتز يقتصر على الأنظمة المتطورة). تبلغ الكمية النظرية القصوى للبيانات المتبادلة بين المعالج والأجهزة الطرفية باستخدام PCI-X 1.06  جيجابايت/ثانية، مقارنةً بـ 133  ميجابايت/ثانية مع معيار PCI. كما تُحسّن PCI-X من قدرة PCI على تحمل الأعطال، مما يسمح، على سبيل المثال، بإعادة تهيئة البطاقات المعيبة أو فصلها عن الشبكة.

يُعد PCI-X متوافقًا مع الإصدارات السابقة من PCI بمعنى أن الناقل بأكمله يعود إلى PCI إذا لم تدعم أي بطاقة على الناقل PCI-X.

التغييران الأساسيان هما:

  • تم تمديد أقصر وقت بين ظهور إشارة على ناقل PCI والاستجابة لتلك الإشارة على الناقل إلى دورتين بدلاً من دورة واحدة. وهذا يسمح بمعدلات ساعة أسرع بكثير، ولكنه يتسبب في العديد من التغييرات في البروتوكول:
    • تم حذف قدرة بروتوكول ناقل PCI التقليدي على إدخال حالات انتظار في أي دورة بناءً على إشارات IRDY# و TRDY#؛ يسمح PCI-X فقط بمقاطعة الدفعات عند حدود 128 بايت.
    • يجب على المُبادر إلغاء تأكيد FRAME# قبل دورتين من نهاية المعاملة.
    • لا يجوز للمُبادر إدخال حالات انتظار. يجوز للمُستهدف ذلك، ولكن فقط قبل نقل أي بيانات، وتقتصر حالات الانتظار للكتابة على مضاعفات دورتين من دورات الساعة.
    • وبالمثل، يتم تحديد طول النبضة قبل أن تبدأ؛ لا يمكن إيقافها في دورة عشوائية باستخدام إشارات FRAME# و STOP#.
    • يتم فك تشفير DEVSEL# الطرحي بعد دورتين من دورة "DEVSEL# البطيئة" بدلاً من الدورة التالية.
  • بعد مرحلة تحديد العنوان (وقبل أن يستجيب أي جهاز برمز DEVSEL#)، توجد مرحلة إضافية مدتها دورة واحدة تُسمى "مرحلة السمات"، يتم خلالها إرسال 36 بتًا إضافيًا (باستخدام خطي AD وC/BE#) من المعلومات المتعلقة بالعملية. تشمل هذه المعلومات 16  بتًا لتحديد هوية المُرسِل (رقم ناقل PCI، ورقم الجهاز، ورقم الوظيفة)، و12 بتًا لطول الدفعة، و5 بتات للعلامة (لربط المعاملات المجزأة)، و3  بتات لحالة إضافية.

الإصدارات

مفاتيح 3.3  فولت و5  فولت لبطاقات PCI ذات 64 بت (سواء PCI أو PCI-X). في حين أن معظم بطاقات PCI-X ذات 64 بت متوافقة مع جميع الإصدارات وتدعم  فتحات PCI الشائعة ذات 32 بت و5 فولت، فإن فتحات PCI-X تعمل بجهد 3.3  فولت ولا تقبل  بطاقات PCI التي تعمل بجهد 5 فولت فقط.

جميع بطاقات أو فتحات PCI-X تقريبًا لها تطبيق 64 بت وتختلف على النحو التالي:

  • بطاقات
    • 66  ميجاهرتز (تمت إضافتها في الإصدار 1.0) [ 9 ]
    • 100  ميجاهرتز (يعمل في  فتحات 133 ميجاهرتز عن طريق فرض خفض تردد ناقل البيانات إلى 100  ميجاهرتز) [ 19 ]
    • 133  ميجاهرتز (تمت إضافته في الإصدار 1.0) [ 9 ]
    • 266  ميجاهرتز (تمت إضافته في الإصدار 2.0) [ 9 ]
    • 533  ميجاهرتز (تمت إضافته في الإصدار 2.0) [ 9 ]
  • ماكينات القمار
    • 66  ميجاهرتز (سرعة 66  ميجاهرتز PCI 64 بت، ويمكن العثور عليها في الخوادم القديمة)
    • 133  ميجاهرتز (الأكثر شيوعًا)
    • 266  ميجاهرتز (نادر على x86، ناقل رئيسي على IBM pSeries من تلك الحقبة)
    • 533  ميجاهرتز (نادر)

مزج بطاقات PCI ذات 32 بت و 64 بت في فتحات ذات عرض مختلف

بطاقة PCI-X ذات 64 بت مُدخلة جزئيًا في فتحة PCI ذات 32 بت، مما يدل على التوافق

معظم بطاقات PCI ذات 32 بت تعمل بشكل صحيح في فتحات PCI-X ذات 64 بت، ولكن سرعة ناقل البيانات ستكون محدودة بتردد ساعة أبطأ بطاقة، وهو قيد متأصل في بنية ناقل PCI المشترك. على سبيل المثال، عند تركيب بطاقة PCI 2.3 بتردد 66 ميجاهرتز في ناقل PCI-X قادر على تردد 133  ميجاهرتز، سيقتصر تردد لوحة ناقل البيانات بالكامل على 66  ميجاهرتز. ولتجاوز هذا القيد، تحتوي العديد من اللوحات الأم على عدة نواقل PCI/PCI-X، حيث يُخصص أحدها للاستخدام مع الأجهزة الطرفية PCI-X عالية السرعة، بينما يُخصص الآخر للأجهزة الطرفية العامة.

صُممت العديد من بطاقات PCI-X ذات 64 بت للعمل في وضع 32 بت عند إدخالها في موصلات 32 بت الأقصر، مع انخفاض طفيف في السرعة. [ 20 ] [ 21 ] ومن الأمثلة على ذلك بطاقة واجهة SCSI ذات 64 بت من Adaptec 29160. [ 22 ] مع ذلك، لا تعمل بعض بطاقات PCI-X ذات 64 بت في فتحات PCI القياسية ذات 32 بت. [ 23 ] حتى لو كان ذلك ممكنًا، فإن تركيب بطاقة PCI-X ذات 64 بت في فتحة 32 بت سيترك الجزء ذو 64 بت من موصل حافة البطاقة غير متصل وبارزًا، مما يستلزم عدم وجود أي مكونات على اللوحة الأم تعيق ميكانيكيًا هذا الجزء البارز من موصل حافة البطاقة.

مقارنة مع PCI-Express

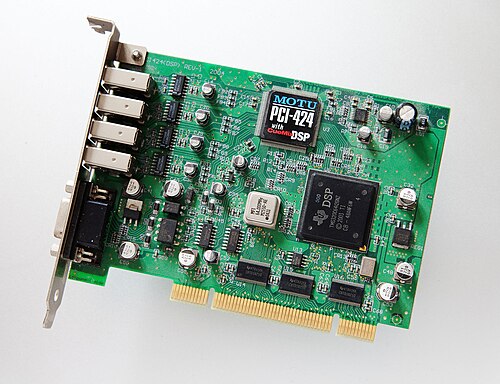

بطاقة واجهة الصوت MOTU PCIX-424، والتي تم إصدارها أيضًا في إصدارات PCI و PCIe القياسية.

يجب عدم الخلط بين PCI-X و PCI Express ، الذي يُختصر عادةً إلى PCI-E أو PCIe، والذي يحمل اسمًا مشابهًا ولكنه غير متوافق . فبينما يُعدّ كلاهما ناقل بيانات عالي السرعة للأجهزة الطرفية الداخلية، إلا أنهما يختلفان في الشكل والتقنية. PCI-X عبارة عن واجهة متوازية 64 بت، متوافقة مع الإصدارات السابقة من PCI 32 بت. أما PCIe فهو اتصال تسلسلي من نقطة إلى نقطة بواجهة مادية مختلفة، وقد صُمم ليحل محل كل من PCI و PCI-X، بالإضافة إلى مجموعة متنوعة من الواجهات الحديثة الأخرى مثل AGP (منفذ الرسومات المُسرّع) و CNR .

يمكن تشغيل ناقلات PCI-X وناقلات PCI القياسية عبر جسر PCIe، على غرار طريقة تشغيل ناقلات ISA على ناقلات PCI القياسية في بعض أجهزة الكمبيوتر. ويتساوى PCIe مع PCI-X، بل وحتى PCI-X 2.0، في الحد الأقصى لعرض النطاق الترددي. يوفر PCIe 1.0 x1 سرعة 250  ميجابايت/ثانية في كل اتجاه (مسار)، ويدعم حاليًا ما يصل إلى 16 مسارًا (x16) في كل اتجاه، في وضع الإرسال والاستقبال المتزامن ( Full-Duplex )، مما يمنح PCIe 1.0  عرض نطاق ترددي أقصى يبلغ 4 جيجابايت/ثانية في كل اتجاه. أما PCI-X  2.0، فيوفر (في نسخته القصوى 64 بت بتردد 533 ميجاهرتز) عرض نطاق ترددي أقصى يبلغ 4266  ميجابايت/ثانية (≈4.3 جيجابايت/ثانية)، ولكن في وضع الإرسال والاستقبال المتزامن (Half-Duplex  ) فقط .

يُعاني PCI-X من عيوب تقنية واقتصادية مقارنةً بـ PCI Express. تتطلب واجهة PCI-X المتوازية ذات 64 بت مسارات معقدة، لأنه كما هو الحال مع جميع الواجهات المتوازية، يجب أن تصل الإشارات من الناقل في وقت واحد أو خلال فترة زمنية قصيرة جدًا، وقد يتسبب التشويش من الفتحات المجاورة في حدوث تداخل. أما واجهة PCIe التسلسلية فتُعاني من مشاكل أقل، وبالتالي لا تتطلب تصميمات معقدة ومكلفة. ناقلات PCI-X، مثل PCI القياسي، ثنائية الاتجاه بنصف ازدواج ، بينما ناقلات PCIe ثنائية الاتجاه بكامل ازدواج . تعمل ناقلات PCI-X بسرعة أبطأ جهاز فقط، بينما تستطيع أجهزة PCIe التفاوض على سرعة الناقل بشكل مستقل. أيضًا، فتحات PCI-X أطول من فتحات PCIe 1x إلى PCIe 16x، مما يجعل من المستحيل تصنيع بطاقات قصيرة لـ PCI-X. تشغل فتحات PCI-X مساحة كبيرة على اللوحات الأم، مما قد يُشكل مشكلةً للوحات ATX واللوحات الأصغر حجمًا .
