PSTricks عبارة عن مجموعة من وحدات الماكرو التي تسمح بإدراج رسومات PostScript مباشرةً داخل شفرة المصدر TeX أو LaTeX . وقد كتبها في الأصل تيموثي فان زاندت ، وتولى صيانتها في السنوات الأخيرة كل من دينيس جيرو ، وسيباستيان راتز، وهيربرت فوس ( من ألمانيا ).

الاستخدام الأساسي

مثال من PSTricks (مُقاس)

تتوفر مجموعة واسعة من الأوامر لإنشاء الرسومات. تُعرض الإحداثيات في PSTricks دائمًا بين قوسين، كما يوضح المثال التالي (المُقاس):

\begin { pspicture } (5,5) %% مثلث باللون الأحمر: \pspolygon [linecolor=red] (1,1)(5,1)(1,4) %% منحنى بيزير باللون الأخضر: \pscurve [linecolor=green,linewidth=2pt, % showpoints=true](5,5)(3,2)(4,4)(2,3) دائرة زرقاء بنصف قطر 1: \pscircle [linecolor=blue,linestyle=dashed] (3,2.5) { 1 } \end { pspicture }

الإضافات

رسم دالة sin ( x ) باستخدام pst-plot

أوامر PSTricks منخفضة المستوى، لذلك تم إنشاء العديد من حزم LaTeX لتسهيل إنشاء أنواع عديدة من الرسومات التي تستخدم عادة في الطباعة الرياضية .

يوفر برنامج pst-plot أوامر لإنشاء رسوم بيانية للدوال .

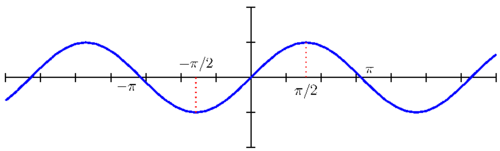

لنأخذ المثال التالي:

\begin { pspicture* } (-7,-2)(7,2) \psaxes [labels=none] (0,0)(-7,-2)(7,2) % إعداد المحاور \psplot [linecolor=blue, linewidth=1.5pt] % % رسم الموجة الجيبية { -7 }{ 7 }{ x 0.01745329252 div sin } % لاحظ تعبير RPN \uput [45] (3.1415926,0) { $ \pi $ } % هذه هي التسميات \uput [90] (-1.570796,0) { $ - \pi / 2 $ } % \uput هو مربع موضوع عند [الزاوية] \uput [-90] (1.570796,0) { $ \pi / 2 $ } % بالنسبة إلى إحداثيات (x,y) \uput [-135] (-3.1415926,0) { $ - \pi $ } % ووضع { content } على المربع \psline [linewidth=1pt,linecolor=red,linestyle=dotted] % % خطوط منقطة حمراء (1.57079632,1)(1.57079632,0) \psline [linewidth=1pt,linecolor=red,linestyle=dotted] % (-1.57079632,-1)(-1.57079632,0) \end { pspicture* }

يوضح المثال السابق أيضًا إمكانية استخدام أوامر TeX كعناصر في الصور. ولأن PostScript يستخدم نمط RPN للعمليات الحسابية، يجب تقديم وسيط pst-plot بنفس الصيغة. ويمكن بدلاً من ذلك استخدام الوسيط الاختياري algebraic ، ما يسمح بوصف الصيغة كتعبير جبري.

يقوم pstricks-add بتوسيع pst-plot مما يتيح أيضًا الرسوم البيانية القطبية ويسمح باستخدام الترميز الجبري للرسوم البيانية بدلاً من RPN.

يوفر pst-math الدوال المثلثية بالراديان (لأن PostScript يستخدم الدرجات افتراضيًا ) والدوال المثلثية الزائدية.

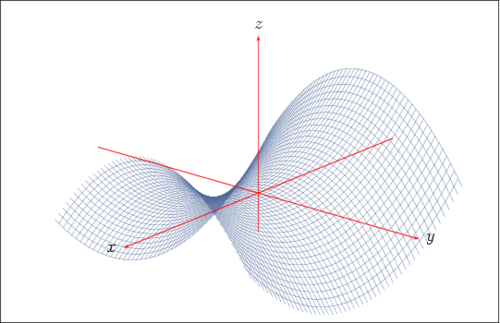

يُستخدم برنامج pst-3dplot لإنشاء رسومات ثلاثية الأبعاد مثل ما يلي:

رسم القطع المكافئ الزائدي باستخدام حزمة PSTricks pst-3dplot

توفر مكتبة multido وظائف التكرار الأساسية لبرمجة الرسوم البيانية ذات العناصر المتكررة:

رسم بياني مع تغيير المعلمات باستخدام متعدد

pst-eucl هو امتداد تجريبي لإنشاء الرسومات الهندسية بسهولة .

الدائرة المحيطة بالمثلث، موضحة باستخدام pst-eucl

هناك العديد من الإضافات الأخرى، لرسم مخططات الدوائر ، والرموز الشريطية ، والرسوم البيانية ، والأشجار ، وتصور البيانات، وما إلى ذلك.

التوافق

برنامج PSTricks متوافق تمامًا مع أنظمة TeX التي تستخدم وسائط PostScript، بما في ذلك eTeX وغيرها. مع ذلك، فهو غير متوافق مع محرك pdfTeX واسع الانتشار في وضع PDF . ولأن pdfTeX هو المحرك الافتراضي في معظم الأنظمة الحديثة، يجب على مستخدمي PSTricks إما إجبار pdfTeX على العمل في وضع DVI أو استخدام auto-pst-pdf . يُعد PGF/TikZ بديلًا لبرنامج PSTricks متوافقًا مع pdfTeX.

برنامج يدعم مخرجات PSTricks

انظر أيضاً

للمزيد من القراءة
