الراسمة هي آلة تُنتج رسومات متجهة . ترسم الراسمات الخطوط على الورق باستخدام قلم ، أو في بعض التطبيقات، تستخدم سكينًا لقطع مواد مثل الفينيل أو الجلد . في الحالة الأخيرة، تُعرف أحيانًا باسم راسمة القطع .
في الماضي، كانت تُستخدم الراسمات في تطبيقات مثل التصميم بمساعدة الحاسوب ، لقدرتها على إنتاج رسومات خطية أسرع بكثير وبجودة أعلى من الطابعات التقليدية المعاصرة. وكانت الراسمات المكتبية الصغيرة تُستخدم غالبًا في الرسومات التجارية. وبحلول أوائل الثمانينيات، استحوذت الطابعات المزودة بإمكانيات الرسومات على جزء من السوق، ثم أدى ظهور طابعات الليزر في منتصف الثمانينيات إلى القضاء إلى حد كبير على استخدام الراسمات في معظم الوظائف.
حافظت أجهزة الرسم البياني على مكانتها في إنتاج الرسومات الكبيرة جدًا لسنوات عديدة، ولكنها استُبدلت إلى حد كبير الآن بالطابعات التقليدية ذات التنسيق العريض . ولا تزال أجهزة الرسم البياني القاطعة مستخدمة في عدد من الصناعات.
ملخص
تطورت أجهزة الرسم التي يتم التحكم فيها رقميًا من أجهزة الكتابة التناظرية XY السابقة التي كانت تستخدم كأجهزة إخراج لأدوات القياس وأجهزة الكمبيوتر التناظرية .
تطبع الراسمات القلمية بتحريك قلم أو أداة أخرى على سطح ورقة. وهذا يعني أنها أجهزة رسومات متجهة ، وليست رسومات نقطية كما هو الحال في الطابعات الأخرى . تستطيع الراسمات القلمية رسم خطوط معقدة، بما في ذلك النصوص، ولكنها تفعل ذلك ببطء بسبب الحركة الميكانيكية للأقلام. غالبًا ما تعجز عن إنشاء منطقة لونية صلبة بكفاءة، ولكنها تستطيع تظليل منطقة برسم عدد من الخطوط المتقاربة والمنتظمة.
كانت الراسمات توفر أسرع طريقة لإنتاج رسومات كبيرة جدًا أو أعمال فنية ملونة عالية الدقة تعتمد على المتجهات بكفاءة عندما كانت ذاكرة الكمبيوتر باهظة الثمن للغاية وكانت قوة المعالج محدودة للغاية، وكانت أنواع الطابعات الأخرى تتمتع بقدرات محدودة في إخراج الرسومات.
أصبحت أجهزة الرسم بالقلم قديمة الطراز، وحلت محلها طابعات نفث الحبر كبيرة الحجم وطابعات تعتمد على مسحوق الحبر بتقنية LED . قد لا تزال هذه الأجهزة قادرة على فهم لغات المتجهات المصممة أصلاً للاستخدام مع أجهزة الرسم، لأنها في كثير من الأحيان توفر بديلاً أكثر كفاءة لبيانات الصور النقطية.
الأنواع
راسمة X-Y
الراسمة ثنائية المحاور ( X-Y) هي راسمة تعمل على محورين للحركة ("X" و"Y") لرسم رسومات متجهة متصلة. استُخدم هذا المصطلح لتمييزها عن الراسمات القياسية التي تتحكم فقط في المحور "y"، بينما يُغذى المحور "x" باستمرار لرسم متغير ما مع الزمن. تختلف الراسمات عن طابعات نفث الحبر والليزر في أن الراسمة ترسم خطًا متصلًا، تمامًا مثل القلم على الورق، بينما تستخدم طابعات نفث الحبر والليزر مصفوفة دقيقة جدًا من النقاط لتكوين الصور، بحيث قد يبدو الخط متصلًا للعين المجردة، ولكنه في الواقع مجموعة منفصلة من النقاط.
صُنفت راسمات XY وفقًا لخاصيتين: حجم الورق الذي تدعمه (من A4 إلى A0 ، وهو أكبر حجم ورق متوفر)، وبنيتها. كانت البنية الرئيسية هي الراسمات المسطحة أو الراسمات المكتبية. في هذا التصميم، يوضع الورق على طاولة، ويحمل حامل الأقلام. يتحرك الحامل بأكمله على المحور X على سكة. تتحرك هذه السكة على المحور Y على طول هيكل الطاولة. كان الحامل مزودًا بأنواع مختلفة من الأقلام حسب الشركة المصنعة. عادةً ما كانت أقلام Rotring أو Pentel هي الأكثر استخدامًا. عادةً ما كان كل حامل يحمل عدة أقلام لتغطية احتياجات الألوان المختلفة؛ عادةً الأسود والأزرق والأحمر والأخضر. أما النظام الآخر فكان الراسمات الأسطوانية، حيث يتحرك الورق على المحور X على أسطوانة كبيرة، بينما يُغطى المحور Y بحامل الأقلام؛ يتحرك هذا الحامل على سكة تُشكل المحور Y. كانت شركة Calcomp، ومقرها كاليفورنيا، من أبرز الشركات المصنعة للراسمات كبيرة الحجم (A0). وشركة بنسون الفرنسية، التي كانت حاضرة بشكل خاص في أوروبا والاتحاد السوفيتي. أما بالنسبة للأحجام الأصغر، فقد كانت شركتا هيوليت-باكارد وتكتونيكس الموردين الرئيسيين.
الرسامات الكهروستاتيكية
استخدمت الراسمات الكهروستاتيكية عملية نقل الحبر الجاف، على غرار تلك المستخدمة في العديد من آلات التصوير . كانت أسرع من الراسمات القلمية، وتوفرت بأحجام كبيرة، مما جعلها مناسبة لطباعة الرسومات الهندسية. غالبًا ما كانت جودة الصورة أقل من جودة الراسمات القلمية المعاصرة. صُنعت الراسمات الكهروستاتيكية بنوعين: مسطح وأسطواني. تستخدم الراسمة الكهروستاتيكية البكسل كوسيلة للرسم، تمامًا مثل أجهزة عرض الرسومات النقطية . يتكون رأس الراسمة من عدد كبير من الأقلام الدقيقة (يصل إلى 21760 قلمًا) المدمجة فيه. يتحرك هذا الرأس على عرض الورقة أثناء مرورها أمامه لرسم الرسم. تتراوح الدقة المتاحة من 100 إلى 508 نقطة في البوصة. تتميز الراسمات الكهروستاتيكية بسرعة عالية جدًا، حيث تتراوح سرعة الطباعة من 6 إلى 32 مم/ثانية، وذلك حسب دقة الراسمة. [ 1 ]
راسمات القطع
تستخدم راسمات القطع شفرات لقطع قطعة من مادة ما (مثل الورق أو غشاء المايلر أو غشاء الفينيل ) موضوعة على سطحها المستوي. تتصل راسمة القطع بجهاز كمبيوتر مزود ببرامج تصميم أو رسم القطع . تتولى هذه البرامج إرسال أبعاد أو تصاميم القطع اللازمة لتوجيه شفرة القطع لتنفيذ متطلبات القطع المطلوبة للمشروع. [ 2 ] [ 3 ]
في السنوات الأخيرة، شاع استخدام آلات القطع (المعروفة عمومًا باسم آلات القطع بالقوالب ) بين هواة الحرف الورقية المنزلية ، مثل صناعة البطاقات وتزيين دفاتر القصاصات . تتيح هذه الأدوات قص أشكال البطاقات والملصقات المطلوبة بدقة عالية وبشكل متكرر.
قاطع فينيل
تُستخدم آلة قطع الفينيل (المعروفة أحيانًا باسم راسمة القطع ) لإنشاء الملصقات واللوحات الإعلانية واللافتات وشعارات القمصان وغيرها من التصاميم الرسومية المقاومة للعوامل الجوية. كما يُمكن استخدام الفينيل على هياكل السيارات ونوافذها لعرض إعلانات الشركات الكبيرة والزاهية، وعلى مؤخرة القوارب الشراعية . وتُستخدم عملية مماثلة لقطع الفينيل الملون لنوافذ السيارات.
تقتصر الألوان على مجموعة الفينيل المتوفرة. ولمنع تجعد المادة، تُخزن على شكل لفائف. تتراوح أحجام لفائف الفينيل عادةً بين 15 و24 و36 و48 بوصة في العرض، وتحتوي على مادة داعمة للحفاظ على الترتيب النسبي لجميع عناصر التصميم.
تُشبه آلة قطع الفينيل الراسمة التقليدية، إلا أنها تستبدل قلم الحبر بسكين حاد جدًا لرسم كل شكل، وقد تحتوي على مُتحكم في الضغط لضبط قوة ضغط السكين على طبقة الفينيل، مما يمنع القطع من اختراق المادة الداعمة. إلى جانب فقدان التناسق النسبي لعناصر التصميم، قد تتساقط القطع المقطوعة من المادة الداعمة وتُعيق تغذية بكرة الراسمة أو رأس القطع. بعد القطع، تُزال طبقة الفينيل الخارجية للتصميم، تاركةً التصميم على المادة الداعمة التي يُمكن تثبيتها باستخدام مواد لاصقة ذاتية، أو غراء، أو تغليف، أو مكبس حراري .
عادة ما يكون شكل سكين الفينيل مثل قلم الراسمة، كما يتم تركيبه على رأس دوار بحيث تدور حافة السكين تلقائيًا لتواجه الاتجاه الصحيح مع تحرك رأس الراسمة.
تُستخدم قواطع الفينيل بشكل أساسي لإنتاج رسومات خطية وحروف أحادية اللون. تتطلب التصاميم متعددة الألوان قصّ صفائح فينيل منفصلة، ثم وضعها فوق بعضها البعض أثناء التطبيق؛ لكن هذه العملية تصبح شاقة بسرعة عند استخدام أكثر من لونين.
تشهد أجهزة رسم القطع انخفاضًا في استخدامها في تطبيقات مثل تصميم اللوحات الإعلانية العامة، حيث تُستخدم طابعات نفث الحبر ذات التنسيق العريض التي تستخدم أحبارًا مذيبة للطباعة مباشرةً على مجموعة متنوعة من المواد. ومع ذلك، لا تزال أجهزة رسم القطع تُستخدم لقص الرسومات بدقة عالية وفقًا لخطوطها، والتي تنتجها طابعات نفث الحبر ذات التنسيق العريض، على سبيل المثال لإنتاج رسومات النوافذ أو السيارات، أو الملصقات ذات الأشكال المختلفة.
تُستخدم طابعات نفث الحبر ذات التنسيق الكبير بشكل متزايد للطباعة على صفائح بلاستيكية قابلة للانكماش الحراري، والتي يتم تطبيقها بعد ذلك لتغطية سطح السيارة وتقليصها لتناسبها باستخدام مسدس حراري، وهو ما يُعرف باسم غلاف السيارة .
طاولة تقطيع ثابتة
طاولة القطع الثابتة هي نوع من أنواع راسمات القطع، وتُستخدم على طاولة مسطحة كبيرة مزودة بنظام شفط . تُستخدم هذه الطاولة لقطع المواد غير الصلبة والمسامية، مثل المنسوجات والإسفنج والجلود، والتي قد يصعب أو يستحيل قطعها باستخدام راسمات التغذية باللفائف. كما تتميز راسمات القطع الثابتة بقدرتها على قطع مواد أكثر سمكًا ووزنًا بكثير مما تستطيع راسمات التغذية باللفائف أو الصفائح التقليدية التعامل معه.
يحتوي سطح الطاولة على سلسلة من الثقوب الصغيرة. توضع المادة المراد قصها على الطاولة، ثم يُغطى سطحها بغطاء بلاستيكي أو ورقي. يُشغل مضخة تفريغ الهواء، فيضغط الهواء على الغطاء لتثبيت المادة في مكانها. بعد ذلك، تعمل الطاولة كجهاز رسم متجهي عادي، مستخدمةً أدوات قطع متنوعة لعمل ثقوب أو شقوق في القماش. يُقطع الغطاء أيضًا، مما قد يؤدي إلى فقدان طفيف للتفريغ حول حوافه، لكن هذا الفقدان غير ملحوظ.
تطورت أنظمة طاولات القطع المسطحة الحديثة لتندمج بسلاسة مع عمليات الطباعة الرقمية ذات التنسيق الكبير، حيث تتضمن أنظمة رؤية، وملفات تعريف قطع موحدة، وتحكمًا متطورًا في ضغط الشفرة لكل من القطع السطحي (قطع الطبقات العلوية مع الحفاظ على مادة الدعم) والقطع الكامل بدقة تصل إلى أقل من ملليمتر. [ 4 ]
اللغات
تم ابتكار عدد من لغات وصف الصفحات لتشغيل أجهزة الرسم بالقلم، ونقل أوامر مثل "ارفع القلم عن الورقة"، و"ضع القلم على الورقة"، أو "ارسم خطًا من هنا إلى هنا". من بين لغات التحكم الشائعة لأجهزة الرسم القائمة على نظام ASCII ، نذكر لغة HP-GL من شركة هيوليت-باكارد ، ولغة HP-GL/2 التي خلفتها، ولغة DMPL من شركة هيوستن إنسترومنتس . إليك مثال بسيط لبرنامج HP-GL يرسم خطًا:
SP1؛ PA500,500; PD؛ PR0,1000; PU؛ SP؛
يقوم هذا البرنامج بتوجيه الراسمة، بالترتيب، لأخذ القلم الأول (SP1 = تحديد القلم 1)، والذهاب إلى الإحداثيات X=500، Y=500 على ورقة الرسم (PA = رسم مطلق)، وخفض القلم على الورقة (PD = خفض القلم)، والتحرك 1000 وحدة في اتجاه Y (وبالتالي رسم خط عمودي - PR = رسم نسبي)، ورفع القلم (PU = رفع القلم)، وأخيرًا إعادته إلى مكانه.
لم يبرمج المبرمجون الذين يستخدمون لغات FORTRAN أو BASIC هذه العناصر مباشرةً، بل استخدموا حزم برامج، مثل مكتبة Calcomp، أو حزم رسومات مستقلة عن الجهاز ، مثل مكتبات AGL من Hewlett-Packard أو امتدادات BASIC أو حزم متطورة مثل DISSPLA . تُحدد هذه الحزم عوامل القياس من إحداثيات العالم إلى إحداثيات الجهاز، وتُترجمها إلى أوامر الجهاز منخفضة المستوى. على سبيل المثال، لرسم X*X في HP 9830 BASIC، يكون البرنامج كالتالي:
10 مقياس -1 ، 1 ، 1 ، 1 20 من أجل X = -1 إلى 1 خطوة 0.1 30 ارسم X ، X * X 40 التالي X 50 قلم 60 نهايةتاريخ
كان جهاز الرسم البياني Graphomat Z64 الذي تم التحكم فيه بواسطة الكمبيوتر والترانزستور من أوائل الأجهزة التي تم عرضها في عام 1958، والذي تم عرضه أيضًا في معرض هانوفر ميسي في عام 1961. [ 5 ]
كانت أجهزة الرسم بالقلم القديمة، مثل جهاز Calcomp 565 لعام 1959، تعمل بوضع الورق فوق أسطوانة تحرك الورق ذهابًا وإيابًا لحركة المحور X، بينما يتحرك القلم ذهابًا وإيابًا على مسار لحركة المحور Y. وكان الورق يُزوَّد على شكل لفافة، ويحتوي على ثقوب على طول حافتيه، تتعشق مع تروس على الأسطوانات.
ثمة نهج آخر، مثل جهاز Interact I من شركة Computervision ، يعتمد على تثبيت أقلام حبر جاف على أجهزة رسم هندسية ، وتشغيل هذه الأجهزة بمحركات خطوية يتحكم بها الحاسوب. كان لهذا النهج عيب يتمثل في بطء الحركة، بالإضافة إلى حاجته لمساحة أرضية تعادل حجم الورقة، ولكنه كان يُستخدم أيضًا كجهاز رقمنة . لاحقًا، أُضيف مشبك كهربائي لتثبيت الأقلام، مما سمح بتغييرها، وبالتالي إنتاج مخرجات متعددة الألوان.
أنتجت شركتا هيوليت باكارد وتكترونيكس طابعات مسطحة صغيرة الحجم، بحجم سطح المكتب، في أواخر الستينيات والسبعينيات. كانت الأقلام مثبتة على قضيب متحرك، حيث يُمثل المحور الصادي حركة القضيب لأعلى ولأسفل، بينما يُمثل المحور السيني حركة القضيب ذهابًا وإيابًا على سطح الطباعة. ونظرًا لكتلة القضيب، كانت هذه الطابعات تعمل ببطء نسبيًا.
في ثمانينيات القرن الماضي، قدمت طابعة HP 7470 الصغيرة والخفيفة آلية "عجلة الصنفرة "، مما ألغى الحاجة إلى الثقوب على طول الحواف، على عكس طابعات Calcomp التي ظهرت قبل عقدين من الزمن. تضغط عجلات الصنفرة الموجودة على الحواف المتقابلة للورقة على بكرات مرنة مطلية بالبولي يوريثان ، مُشكلةً تجاويف دقيقة في الورقة. ومع تحريك الورقة ذهابًا وإيابًا، تحافظ عجلات الصنفرة على محاذاة الورقة بشكل صحيح بفضل سقوط جزيئات الصنفرة في التجاويف السابقة، تمامًا مثل أسنان ترسين متشابكين. يُثبّت القلم على حامل يتحرك ذهابًا وإيابًا في خط مستقيم بين عجلات الصنفرة، ممثلًا المحور المتعامد. لاقت هذه الطابعات الصغيرة "للاستخدام المنزلي" رواجًا في مجال الرسومات المكتبية للأعمال وفي المختبرات الهندسية، إلا أن سرعتها المنخفضة جعلتها غير مناسبة لأغراض الطباعة العامة، مما استدعى استخدام طابعات تقليدية مختلفة لتلك المهام. إحدى الفئات التي قدمتها شركة هيوليت باكارد في جهازها HP 2647 ، وهي "مخطط الكلمات"، الذي كان يستخدم الراسمة لرسم حروف كبيرة على شفافية. وكان هذا بمثابة النواة الأولى لمخططات باوربوينت الحديثة. ومع الانتشار الواسع لطابعات نفث الحبر والليزر عالية الدقة ، وانخفاض تكلفة الذاكرة، وتوفر أجهزة كمبيوتر سريعة بما يكفي لتحويل الصور الملونة إلى صور نقطية، اختفت الراسمات القلمية تقريبًا. ومع ذلك، لا تزال آلية عجلة التجليخ موجودة في الراسمات الهندسية كبيرة الحجم التي تعمل بتقنية نفث الحبر.
كما تم استخدام الراسمات في أكشاك "اصنع بطاقة" التي كانت متاحة لفترة من الوقت في قسم بطاقات المعايدة في محلات السوبر ماركت والتي كانت تستخدم الراسمة HP 7475 ذات الستة أقلام.
تُستخدم الراسمات بشكل أساسي في الرسم الفني وتطبيقات التصميم بمساعدة الحاسوب (CAD) ، حيث تتميز بقدرتها على العمل على أحجام ورق كبيرة جدًا مع الحفاظ على دقة عالية. كما تم اكتشاف استخدام آخر لها باستبدال القلم بقاطع، وبهذا الشكل يمكن العثور على الراسمات في العديد من متاجر الملابس واللافتات.
كان تغيير لون أو عرض الخط يتطلب تغيير أقلام الراسمة. وكان هذا يتم يدويًا في الراسمات الصغيرة، ولكن في الغالب كانت الراسمة مزودة بمخزن لأربعة أقلام أو أكثر يمكن تركيبها تلقائيًا.
يتمثل أحد التطبيقات المتخصصة للراسمات في إنشاء صور ملموسة للأشخاص ذوي الإعاقة البصرية على ورق الخلايا الحرارية الخاص.
بخلاف أنواع الطابعات الأخرى، تُقاس سرعة طابعة القلم بسرعة القلم ومعدل تسارعه، بدلاً من سرعة طباعة الصفحة. وتُحدَّد سرعة طابعة القلم بشكل أساسي بنوع القلم المستخدم، لذا يُعد اختيار القلم عاملاً رئيسياً في سرعة إخراج طابعة القلم. في الواقع، تحتوي معظم طابعات القلم الحديثة على أوامر للتحكم في سرعة الدوران، وذلك بحسب نوع القلم المستخدم.
توجد أنواع عديدة من أقلام الراسمات، بعضها لم يعد يُنتج بكميات كبيرة. تُستخدم رؤوس أقلام تقنية في كثير من الأحيان، ويمكن تجديد العديد منها باستخدام قطع غيار ومستلزمات أقلام الرسم اليدوية. استخدمت راسمات HP المسطحة وراسمات عجلة التجليخ القديمة أقلامًا صغيرة ذات رؤوس ليفية أو بلاستيكية للاستخدام لمرة واحدة.
يستخدم أحد أنواع أقلام الرسم البياني قضيبًا من ألياف السليلوز يُدخل عبر أنبوب إسفنجي دائري مشبع بالحبر، ويكون طرف القضيب مدببًا على شكل رأس مخروطي. أثناء تحرك القلم على سطح الورق، تسحب الخاصية الشعرية الحبر من الإسفنج، عبر القضيب، إلى الورق. مع نفاذ الحبر من الإسفنج، تبدأ سرعة انتقال الحبر إلى رأس القلم بالتباطؤ، مما ينتج عنه خطوط باهتة. إبطاء سرعة الرسم يسمح للخطوط المرسومة بقلم مستهلك بالبقاء داكنة، لكن التلاشي سيستمر حتى ينفد الحبر من الإسفنج تمامًا. كذلك، مع استخدام قلم رأس الألياف، يتآكل الرأس تدريجيًا على سطح الرسم، مما ينتج عنه خط أعرض وأكثر تلطيخًا.
تتوفر أقلام حبر جاف للرسم البياني مزودة بخزانات حبر بلاستيكية شفافة قابلة لإعادة التعبئة. لا تعاني هذه الأقلام من بهتان الحبر أو تآكله كما هو الحال مع أقلام الحبر الليفي، ولكنها عادةً ما تكون أغلى ثمناً وأقل شيوعاً. كما يمكن تعديل أقلام الحبر الجاف التقليدية لتتوافق مع معظم أجهزة الرسم البياني.
الاستخدامات المعاصرة لطابعات القلم

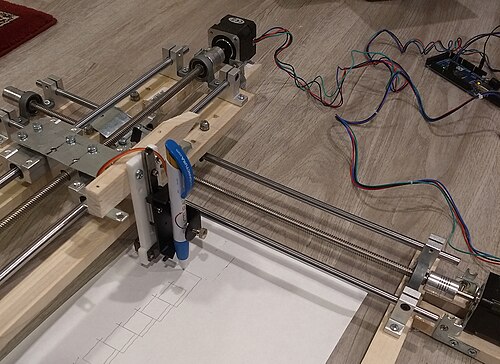

في منتصف العقد الأول من الألفية الثانية، بدأ الفنانون والمبرمجون [ 6 ] [ 7 ] في إعادة اكتشاف أجهزة الرسم بالقلم كأجهزة إخراج فريدة وقابلة للتخصيص. تختلف جودة الخطوط التي تنتجها الأقلام على الورق اختلافًا كبيرًا عن تقنيات الإخراج الرقمي الأخرى. حتى أجهزة الرسم بالقلم التي يبلغ عمرها 30 عامًا لا تزال تعمل بكفاءة، وكان العديد منها متاحًا بأقل من 100 دولار أمريكي على مواقع المزادات وإعادة البيع. في حين اختفى دعم تشغيل أجهزة الرسم بالقلم مباشرةً أو حفظ الملفات بصيغة HP-GL من معظم تطبيقات الرسومات التجارية، فإن العديد من حزم البرامج الحديثة [ 8 ] [ 9 ] [ 10 ] [ 11 ] تُتيح العمل بصيغة HP-GL على أنظمة التشغيل الحديثة.
مع تراجع استخدام أجهزة الرسم بالقلم، أصبحت الطابعات ذات التنسيق الكبير التي حلت محلها إلى حد كبير تُسمى أحيانًا "أجهزة الرسم" أيضًا.
