يُعدّ كلٌّ من مجهر التموضع المُنشَّط ضوئيًا ( PALM أو FPALM ) [ 1 ] [ 2 ] ومجهر إعادة البناء البصري العشوائي (STORM) [ 3 ] من أساليب التصوير المجهري الفلوري واسع المجال (على عكس تقنيات المسح النقطي مثل مجهر المسح الليزري متحد البؤر )، والتي تُتيح الحصول على صور بدقة تتجاوز حدّ الانعراج . طُرحت هذه الأساليب في عام 2006 في أعقاب الانتشار الواسع لأساليب المجهر البصري فائق الدقة ، واختيرت كأفضل أساليب عام 2008 من قِبَل مجلة Nature Methods . [ 4 ] وقد حفّز اكتشاف أنواع جديدة وهندسة طفرات البروتينات الفلورية التي تُظهر خاصية التلون الضوئي القابلة للتحكم ، مثل البروتين الفلوري الأخضر المُنشَّط ضوئيًا، تطويرَ تقنية PALM كطريقة تصوير بيوفيزيائية مُوجَّهة . مع ذلك، فقد اعتمد التطوير المُصاحب لتقنية STORM، التي تشترك في المبدأ الأساسي نفسه، في البداية على استخدام أصباغ السيانين المزدوجة . إحدى جزيئات الزوج (تسمى المنشط)، عند إثارتها بالقرب من الحد الأقصى لامتصاصها، تعمل على إعادة تنشيط الجزيء الآخر (يسمى المراسل) إلى الحالة الفلورية.

يُستخدم عدد متزايد من الأصباغ في تقنيات PALM وSTORM والتقنيات ذات الصلة، وتشمل هذه الأصباغ كلاً من الفلوروفورات العضوية والبروتينات الفلورية. بعضها متوافق مع تصوير الخلايا الحية، بينما يسمح البعض الآخر بالحصول على بيانات أسرع أو وسم أكثر كثافة. يعتمد اختيار الفلوروفور المناسب في النهاية على التطبيق وعلى خصائصه الضوئية الفيزيائية الأساسية. [ 5 ]

شهدت كلتا التقنيتين تطورات تقنية كبيرة، [ 6 ] ولا سيما السماح بالتصوير متعدد الألوان والامتداد إلى ثلاثة أبعاد، مع أفضل دقة محورية حالية تبلغ 10  نانومتر في البعد الثالث تم الحصول عليها باستخدام نهج تداخلي مع عدستين موضوعيتين متقابلتين تجمعان الفلورة من العينة. [ 7 ]

مبدأ

تمثيل تخطيطي لإعادة بناء صورة عالية الدقة عن طريق تحديد مركز ثقل العديد من الصور منخفضة الدقة لمصادر ضوئية نقطية الشكل

تُجرى عملية الفحص المجهري الفلوري التقليدي عن طريق تلوين العينة بشكل انتقائي بجزيئات فلورية ، إما مرتبطة بأجسام مضادة كما في الكيمياء المناعية النسيجية ، أو باستخدام بروتينات فلورية مُدمجة وراثيًا مع الجينات المستهدفة. وعادةً، كلما زاد تركيز الفلوروفورات، كان تباين صورة الفلورة أفضل.

يمكن رؤية جزيء فلوري واحد تحت المجهر (أو حتى بالعين المجردة [ 8 ] ) إذا كان عدد الفوتونات المنبعثة مرتفعًا بما يكفي، وفي المقابل، كانت الخلفية منخفضة بما يكفي. الصورة ثنائية الأبعاد لمصدر نقطي تُرى تحت المجهر هي بقعة ممتدة، تُطابق قرص آيري (جزء من دالة انتشار النقطة ) لنظام التصوير. إن القدرة على تحديد جزيئين فلوريين متقاربين ككيانين منفصلين محدودة بسبب حيود الضوء. ويتم قياس ذلك بمعيار آبي ، الذي ينص على أن المسافة الدنياد{\displaystyle d}يُعطى ذلك الذي يسمح بحل مشكلتين نقطيتين بواسطة

د=λ2شمالأ{\displaystyle d={\frac {\lambda }{2NA}}}

أينλ{\displaystyle \lambda }يمثل طول موجة الانبعاث الفلوري، وNA يمثل الفتحة العددية للمجهر. يبلغ الحد النظري للدقة عند أقصر طول موجة إثارة عملي حوالي 150  نانومتر في البعد الجانبي، ويقترب من 400  نانومتر في البعد المحوري (عند استخدام عدسة موضوعية ذات فتحة عددية 1.40 وطول موجة إثارة 400  نانومتر).

مع ذلك، إذا أمكن تمييز انبعاثات جزيئين فلوريين متجاورين، أي تحديد الفوتونات الصادرة من كل منهما، فمن الممكن التغلب على حد الانعراج. [ 9 ] بمجرد جمع مجموعة من الفوتونات من جزيء معين، تتشكل بقعة محدودة الانعراج في مستوى صورة المجهر. يمكن إيجاد مركز هذه البقعة بمطابقة شكل الانبعاث المرصود مع دالة هندسية معروفة، عادةً ما تكون دالة غاوسية ثنائية الأبعاد. يتناسب الخطأ في تحديد مركز باعث نقطي، تقريبًا، عكسيًا مع الجذر التربيعي لعدد الفوتونات المنبعثة، وإذا جُمع عدد كافٍ من الفوتونات، فمن السهل الحصول على خطأ في تحديد الموقع أصغر بكثير من دالة انتشار النقطة الأصلية.

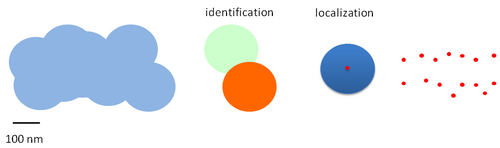

لا يمكن التمييز بين مصادر الإشعاع المتعددة المتقاربة. ولا يمكن تحديد موقع مصدر نقطي إلا إذا تم تحديد الفوتونات المنبعثة منه وتمييزها عن تلك المنبعثة من الجزيئات المجاورة.

إن خطوتي تحديد وتحديد موقع جزيئات الفلورة الفردية في بيئة كثيفة حيث يوجد الكثير منها تشكلان أساس PALM و STORM وتطويرهما.

على الرغم من وجود العديد من الطرق لتحديد الجزيئات، فقد برزت خاصية التغير اللوني الضوئي لبعض الفلوروفورات كأكثر الطرق الواعدة لتمييز الجزيئات المتجاورة من خلال فصل انبعاثاتها الفلورية زمنيًا. وبتشغيل مجموعات فرعية متفرقة عشوائيًا من الفلوروفورات باستخدام ضوء ذي طول موجي محدد، يمكن إثارة كل جزيء على حدة وتصويره وفقًا لأطيافه. ولتجنب تراكم الفلوروفورات النشطة في العينة، والتي قد تتدهور في النهاية إلى صورة محدودة بالحيود، تُستغل ظاهرة التبييض الضوئي التلقائي في تقنية PALM، بينما يُستغل التبديل العكسي بين حالة التألق وحالة الإيقاف في تقنية STORM.

التنشيط الضوئي، والتحديد الموضعي، والتبييض

باختصار، تعتمد تقنيتا PALM وSTORM على جمع عدد كبير من الصور تحت المجهر الفلوري، حيث تحتوي كل صورة على عدد قليل من جزيئات الفلوروفور النشطة المعزولة. يتيح تسلسل التصوير إجراء العديد من دورات الانبعاث اللازمة لتنشيط كل جزيء فلوروفور عشوائيًا من حالة غير باعثة للضوء (أو ذات باعث أقل) إلى حالة ساطعة، ثم العودة إلى حالة غير باعثة للضوء أو حالة باهتة. خلال كل دورة، تُحفظ كثافة الجزيئات المنشطة منخفضة بما يكفي بحيث لا تتداخل الصور الجزيئية لجزيئات الفلوروفور الفردية عادةً.

إطار واحد من كاميرا CCD يعرض بروتينات فلورية فردية تم إثارتها بتقنية الانعكاس الداخلي الكلي.

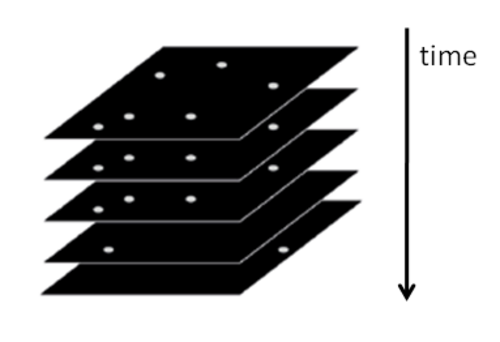

سلسلة من الإطارات تحتوي على صور لجزيئات مفردة

تحديد موقع الفلوروفورات الفردية

في كل صورة من التسلسل، يتم حساب موضع الفلوروفور بدقة أكبر من حد الانعراج - في النطاق النموذجي من بضعة إلى عشرات النانومترات - ويتم استخدام المعلومات الناتجة عن موضع مراكز جميع الجزيئات الموضعية لبناء صورة PALM أو STORM فائقة الدقة.

دقة تحديد الموقعσ{\displaystyle \sigma }يمكن حسابها وفقًا للصيغة التالية:

σ=(sأنا2+أ212شمال)⋅(169+8πsأنا2ب2أ2شمال2){\displaystyle \sigma ={\sqrt {\left({\frac {s_{i}^{2}+{\frac {a^{2}}{12}}}{N}}\right)\cdot \left({\frac {16}{9}}+{\frac {8\pi s_{i}^{2}b^{2}}{a^{2}N^{2}}}\right)}}}

حيث N هو عدد الفوتونات المجمعة، و a هو حجم البكسل لكاشف التصوير،ب2{\displaystyle b^{2}}هو متوسط ​​إشارة الخلفية و sأنا{\displaystyle s_{i}}يمثل الانحراف المعياري لدالة انتشار النقطة. [ 10 ] إن شرط تحديد مواقع العديد من الفلوروفورات في وقت واحد على مساحة واسعة هو ما يحدد سبب كون هذه الطرق ذات مجال واسع، حيث تستخدم كاميرا CCD أو EMCCD أو CMOS ككاشف .

إن الحاجة إلى نسبة إشارة إلى ضوضاء محسنة لزيادة دقة تحديد الموقع إلى أقصى حد تحدد الجمع المتكرر لهذا المفهوم مع المجاهر الفلورية ذات المجال الواسع التي تسمح بالتقطيع البصري ، مثل مجاهر الفلورية ذات الانعكاس الداخلي الكلي (TIRF) ومجاهر الفلورية ذات الصفيحة الضوئية .

صورة فائقة الدقة

تُحدَّد دقة الصورة النهائية بدقة كل موضع وعدد المواضع، بدلاً من حيود الضوء. لذا، تُعدّ الصورة فائقة الدقة تمثيلاً نقطياً لإحداثيات جميع الجزيئات الموضعة. ويتم عادةً إنتاج هذه الصورة بتمثيل كل جزيء في مستوى الصورة كدالة غاوسية ثنائية الأبعاد، حيث يتناسب سعتها مع عدد الفوتونات المُجمَّعة، ويعتمد انحرافها المعياري على دقة الموضع.

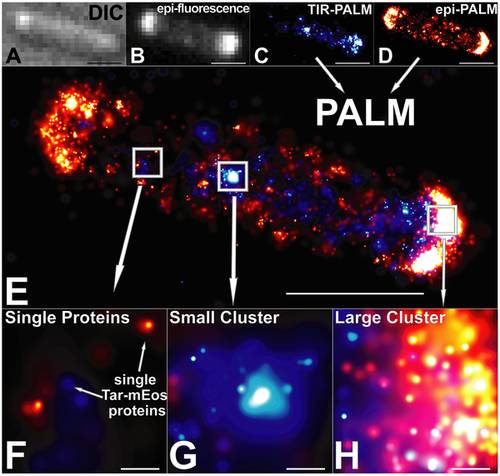

التنظيم الذاتي لشبكة الانجذاب الكيميائي لبكتيريا الإشريكية القولونية ، مصورة باستخدام المجهر الضوئي فائق الدقة. يشير مقياس الرسم في (أ-هـ) إلى 1 ميكرومتر. يشير مقياس الرسم في (و-ح) إلى 50 نانومتر. [ 11 ]

التطبيقات

نخلة/عاصفة متعددة الألوان

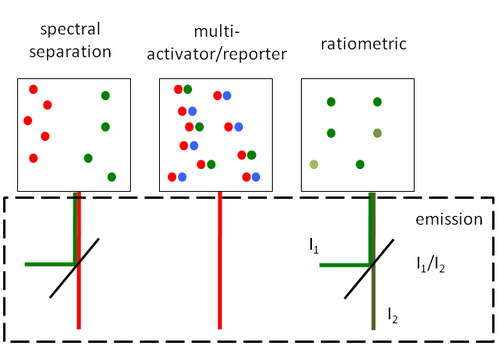

استراتيجيات التصوير المجهري متعدد الألوان لتحديد المواقع. اليسار: الفصل الطيفي. الوسط: مُنشِّطات متعددة (STORM). اليمين: التصوير النسبي

تُشكّل الخصائص الفيزيائية الضوئية الفريدة للفلوروفورات المستخدمة في التصوير فائق الدقة بتقنية PALM/STORM تحديات وفرصًا في آنٍ واحد للتصوير متعدد الألوان. وقد برزت ثلاث استراتيجيات حتى الآن: إثارة الفلوروفورات ذات الأطياف المتباعدة باستخدام مُقسّم حزمة الانبعاث، [ 12 ] واستخدام مُنشّطات/مُبلّغات متعددة في وضع STORM ، [ 13 ] [ 14 ] والتصوير النسبي للفلوروفورات ذات الأطياف المتقاربة. [ 15 ]

ثلاثي الأبعاد في بالم وستورم

على الرغم من أن تقنيتي PALM وSTORM طُوِّرتا في الأصل كطرق تصوير ثنائية الأبعاد (x,y)، إلا أنهما سرعان ما تطورتا إلى تقنيات قادرة على التصوير ثلاثي الأبعاد (x,y,z). ولتحديد الموضع المحوري لجزيء فلوري واحد في العينة، تُستخدم حاليًا الطرق التالية: تعديل دالة انتشار النقطة لإدخال خصائص تعتمد على المحور z في الصورة ثنائية الأبعاد (x,y) (الطريقة الأكثر شيوعًا هي إدخال الاستجماتيزم في دالة انتشار النقطة)؛ الكشف متعدد المستويات ، حيث يُحدد الموضع المحوري بمقارنة صورتين لنفس دالة انتشار النقطة مع إبعاد إحداهما عن الأخرى؛ التحديد التداخلي للموضع المحوري للباعث باستخدام عدستين موضوعيتين متقابلتين وكواشف متعددة؛ [ 7 ] استخدام التركيز الزمني لحصر الإثارة/التنشيط؛ استخدام إثارة/تنشيط صفائح الضوء لحصرها في طبقة بسمك بضع مئات من النانومترات موضوعة بشكل عشوائي على طول المستوى z داخل العينة.

تصوير الخلايا الحية

يتطلب تكوين صورة PALM/STORM عادةً دورات متعددة من التنشيط والإثارة وإلغاء التنشيط/التبييض، مما يستلزم فترات زمنية طويلة، وبالتالي إجراء العملية على عينة ثابتة. وقد نُشرت عدة دراسات منذ عام 2007 [ 16 ] تُجري تصوير PALM/STORM على خلايا حية. وتعتمد القدرة على إجراء تصوير فائق الدقة للخلايا الحية باستخدام هذه التقنيات في نهاية المطاف على القيود التقنية لجمع عدد كافٍ من الفوتونات من باعث واحد في وقت قصير جدًا. ويعتمد هذا بدوره على كلٍ من القيود الفيزيائية الضوئية للمسبار وحساسية الكاشف المستخدم. وقد دُرست عمليات بطيئة نسبيًا (من ثوانٍ إلى عشرات الثواني) مثل تعديل تنظيم الالتصاقات البؤرية باستخدام PALM [ 17 ] ، بينما سمحت STORM بتصوير عمليات أسرع مثل انتشار غشاء الحفر المغلفة بالكلاثرين أو عمليات انشطار/اندماج الميتوكوندريا. يتمثل أحد التطبيقات الواعدة لتقنية PALM للخلايا الحية في استخدام التنشيط الضوئي لإجراء تتبع الجسيمات المفردة عالي الكثافة (sptPALM [ 18 ] )، مما يتغلب على القيد التقليدي لتتبع الجسيمات المفردة للعمل مع الأنظمة التي تعرض تركيزًا منخفضًا جدًا من الفلوروفورات.

التفاعلات النانوفوتونية

بينما تُستخدم قياسات PALM وSTORM التقليدية لتحديد البنية الفيزيائية للعينة، حيث تحدد شدة الأحداث الفلورية دقة تحديد الموقع، يمكن أيضًا استخدام هذه الشدة لرسم خرائط تفاعلات الفلوروفور مع البنى النانوية الضوئية . وقد أُجري ذلك على كلٍ من البنى المعدنية ( البلازمونية )، مثل قضبان الذهب النانوية، [ 19 ] [ 20 ] وكذلك البنى شبه الموصلة، مثل أسلاك السيليكون النانوية. [ 21 ] يمكن استخدام هذه الأساليب إما مع الفلوروفورات المُفعّلة على سطح العينة محل الدراسة (كما هو الحال في دراسات الجسيمات البلازمونية المذكورة هنا)، أو مع الفلوروفورات الممتصة عشوائيًا على الركيزة المحيطة بالعينة، مما يسمح برسم خرائط ثنائية الأبعاد كاملة لتفاعلات الفلوروفور مع البنية النانوية في جميع المواضع بالنسبة للبنية. [ 21 ]

أظهرت هذه الدراسات أنه بالإضافة إلى عدم اليقين القياسي في تحديد الموقع الناتج عن مطابقة دالة انتشار النقطة ، فإن التداخل الذاتي مع الضوء المتشتت بواسطة الجسيمات النانوية قد يؤدي إلى تشوهات أو إزاحات في دوال انتشار النقطة المصورة، [ 20 ] [ 21 ] مما يعقد تحليل هذه القياسات. ومع ذلك، قد يكون من الممكن الحد من هذه التشوهات، على سبيل المثال، عن طريق دمج أقنعة الأسطح الفائقة التي تتحكم في التوزيع الزاوي للضوء المسموح به في نظام القياس. [ 22 ]

الاختلافات عن العاصفة

تشترك تقنيتا PALM وSTORM في مبدأ أساسي مشترك، وقد ساهمت العديد من التطورات في زيادة ترابطهما. ومع ذلك، فهما تختلفان في عدة تفاصيل تقنية ونقطة جوهرية. من الناحية التقنية، تُجرى تقنية PALM على عينة بيولوجية باستخدام فلوروفورات مُعبَّر عنها خارجيًا على شكل تركيبات جينية مُدمجة مع بروتين فلوري قابل للتنشيط الضوئي . أما تقنية STORM فتستخدم الوسم المناعي للجزيئات الداخلية في العينة باستخدام أجسام مضادة مُوسومة بفلوروفورات عضوية. في كلتا الحالتين، يتم تحفيز الفلوروفورات ضوئيًا بين حالتي التشغيل (ON) والإيقاف (OFF). في تقنية PALM، يُحدِّد التنشيط الضوئي والتلاشي الضوئي عمر الفلوروفور بفترة زمنية محدودة، ويُفضَّل انبعاث مستمر للفلوروفور خلال هذه الفترة دون أي انقطاع في الفلورة. في تقنية STORM، استُغلَّ الوميض الضوئي العشوائي للفلوروفورات العضوية (التي عادةً ما تكون أكثر سطوعًا من البروتينات الفلورية) في الأصل لفصل الأصباغ المتجاورة. وفي هذا الصدد، كلما كان الوميض أكثر قوة، زادت احتمالية التمييز بين اثنين من الفلوروفورات المتجاورة.

في هذا السياق، استكشفت العديد من الدراسات البحثية إمكانات تقنية PALM في تحديد كمية جزيئات الفلوروفور (وبالتالي البروتينات المستهدفة) الموجودة في العينة عن طريق عدّ جزيئات الفلوروفور النشطة. [ 11 ] [ 23 ] [ 24 ] سيحدد النهج المستخدم في معالجة ديناميكيات الفلورة للعلامة الفلورية المستخدمة في التجارب الشكل النهائي للصورة فائقة الدقة، وإمكانية تحديد تطابق واضح بين حدث التموضع والبروتين في العينة.
