RBMK

مفاعل RBMK ( بالروسية : Реактор большой мощности канальный ، РБМК؛ reaktor bolshoy moshchnosti kanalnyy ، ويعني "مفاعل عالي القدرة من نوع القناة") هو فئة من مفاعلات الطاقة النووية المُهدَّأة بالجرافيت، صُمِّمَت وبُنِيَت في الاتحاد السوفيتي . وهو يُشبه إلى حدٍّ ما مفاعل الماء المغلي ، حيث يغلي الماء داخل أنابيب الضغط. وهو أحد نوعين من مفاعلات الطاقة دخلا مرحلة الإنتاج التسلسلي في الاتحاد السوفيتي خلال سبعينيات القرن العشرين، والآخر هو مفاعل VVER . ^[³^] يشير الاسم إلى تصميمه ^[³^] حيث أنه بدلاً من وعاء ضغط فولاذي كبير يحيط بالقلب بأكمله ، يُحاط القلب بخزان فولاذي أسطواني حلقي داخل قبو خرساني، وتُغلّف كل مجموعة وقود بأنبوب فردي قطره الداخلي 8.4 سم (يُسمى "القناة التقنية"). تحتوي القنوات أيضًا على سائل التبريد، وهي محاطة بالجرافيت.

يُعدّ مفاعل RBMK من أوائل مفاعلات الجيل الثاني ، وهو أقدم تصميم تجاري للمفاعلات لا يزال قيد التشغيل على نطاق واسع. وقد انطوت بعض جوانب تصميم مفاعل RBMK الأصلي على عدة عيوب، ^{[ 3 ]} مثل معامل الفراغ الموجب الكبير ، و"تأثير الإيقاف الطارئ الموجب" لقضبان التحكم، ^{[ 3 ]} وعدم الاستقرار عند مستويات الطاقة المنخفضة، مما ساهم في كارثة تشيرنوبيل عام 1986 ، حيث شهد مفاعل RBMK تفاعلًا نوويًا متسلسلًا غير متحكم فيه ، مما أدى إلى انفجار بخاري وهيدروجيني، وحريق هائل، وانصهار لاحق في قلب المفاعل . وتسربت مواد مشعة فوق جزء كبير من شمال وجنوب أوروبا، بما في ذلك السويد، حيث سُجلت أولى دلائل الكارثة النووية خارج الاتحاد السوفيتي، وقبل أن يُبلغ الاتحاد السوفيتي العالم بحادثة تشيرنوبيل. ^{[ 4 ]}^{[ 5 ]} وقد دفعت هذه الكارثة العالم إلى مطالبات بإيقاف تشغيل المفاعلات بشكل كامل. ومع ذلك، لا يزال هناك اعتماد كبير على محطات الطاقة النووية من طراز RBMK لتوليد الطاقة في روسيا، حيث تبلغ القدرة الإجمالية للوحدات العاملة ما يقارب 7 جيجاواط من القدرة المركبة. وقد تم تصحيح معظم عيوب تصميم مفاعلات RBMK-1000 بعد حادثة تشيرنوبيل، ومنذ ذلك الحين، تعمل اثنا عشر مفاعلاً دون أي حوادث خطيرة لأكثر من ثلاثين عاماً. ^[⁶^]

يمكن تصنيف مفاعلات RBMK على أنها تنتمي إلى واحد من ثلاثة أجيال متميزة، وفقًا لوقت بناء المفاعل المحدد وتشغيله: ^{[ 3 ]}^{[ 7 ]}

الجيل الأول - خلال أوائل إلى منتصف السبعينيات، قبل إدخال أحكام السلامة العامة OPB-82 في الاتحاد السوفيتي.
الجيل الثاني - خلال أواخر السبعينيات وأوائل الثمانينيات، بما يتوافق مع معايير OPB-82 الصادرة في عام 1982.
الجيل الثالث - بعد حادثة تشيرنوبيل في عام 1986، حيث تم تعديل معايير السلامة السوفيتية إلى OPB-88؛ تم بناء سمولينسك-3 فقط وفقًا لهذه المعايير.

إلى جانب مفاعل RBMK، توجد عدة مفاعلات أخرى تعمل بالهدّأة الجرافيتية. يوجد مفاعل ماغنوكس مُهدَّأ بالجرافيت في كوريا الشمالية في مركز يونغبيون للأبحاث العلمية النووية . ^{[ 8 ]} في حين أن مفاعلات ماغنوكس المبردة بالغاز، ومفاعلات AGR، ومفاعلات الطبقة الحصوية (مثل مفاعل دراغون في وينفريث ) تستخدم الجرافيت كمُهدِّئ، فإن استخدامها للغازات ( ثاني أكسيد الكربون لمفاعلي ماغنوكس وAGR، والهيليوم لمفاعل دراغون) كسوائل ناقلة للحرارة يجعلها عديمة معامل الفراغ. كانت أربعة مفاعلات EGP-6 تعمل بالماء والجرافيت، وهي نسخة مصغرة من مفاعل RBMK، تعمل في ثاني أقصى محطة طاقة نووية شمالية في العالم، وهي محطة بيليبينو للطاقة النووية . تم إغلاق أحد مفاعلات EGP-6 نهائيًا في عام 2020 ، بينما تم إغلاق المفاعلات الثلاثة المتبقية نهائيًا في ديسمبر 2025.

عمر

كان من المتوقع في البداية أن يبلغ العمر التشغيلي لمفاعلات RBMK ثلاثين عامًا، ولكن يمكن تمديده إلى خمسة وأربعين عامًا من خلال عمليات التجديد في منتصف العمر (مثل إصلاح مشكلة تشوه مكدس الجرافيت في قلب المفاعل)، وفي النهاية تم اعتماد عمر تشغيلي مدته خمسون عامًا لبعض الوحدات (كورسك 1-3 و1-4، لينينغراد 1-3 و1-4، سمولينسك 1-1 و1-2 و1-3). وتُبذل الجهود حاليًا لتمديد ترخيص جميع الوحدات. في يوليو 2024، تم تمديد ترخيص وحدة لينينغراد 3 من عام 2025 إلى عام 2030. ^{[ 9 ]}^{[ 10 ]}^{[ 11 ]} وفي فبراير 2026، وافقت هيئة تنظيم الطاقة النووية الروسية على تمديد عمر وحدة لينينغراد 4 لمدة خمس سنوات لتشغيلها حتى عام 2031. ^{[ 12 ]} واليوم، تتولى شركة روسينيرغواتوم، التابعة لشركة روساتوم، تشغيل جميع المفاعلات .

في عام 2026، أفيد بأن وحدات RBMK في مصنع كورسك قد خضعت لتحديثات كبيرة في مجال السلامة مما أدى إلى تقليل المخاطر بنحو 100 مرة. ^{[ 13 ]}

تاريخ

كان مفاعل RBMK تتويجًا لبرنامج الطاقة النووية السوفيتي لإنتاج مفاعل طاقة مبرد بالماء ذي استخدام مزدوج، استنادًا إلى مفاعلات إنتاج البلوتونيوم العسكرية المُهَدَّأة بالجرافيت. أول هذه المفاعلات، أوبنينسك AM-1 ("أتوم ميرني"، وتعني بالروسية "الذرة السلمية"، على غرار منظمة " ذرات من أجل السلام " الأمريكية )، أنتج 5 ميغاواط من الكهرباء من طاقة حرارية تبلغ 30 ميغاواط، وزود أوبنينسك بالطاقة من عام 1954 حتى عام 1959. أما النماذج الأولية اللاحقة فكانت مفاعل AMB-100 ومفاعل AMB-200، وكلاهما في محطة بيلويارسك للطاقة النووية .

كان مفاعل RBMK تصميمًا بسيطًا يستخدم الماء العادي (الخفيف) للتبريد والجرافيت لتهدئة الإشعاع ، مما أتاح استخدام وقود ذي تخصيب أقل ( يورانيوم مخصب بنسبة 1.8% بدلًا من نسبة 4% الأكثر تكلفة). وقد سمح هذا ببناء مفاعل ضخم وقوي للغاية بسرعة، باستخدام أجزاء مصنعة في الموقع بدلًا من المصانع المتخصصة. ونظرًا لحجم مفاعل RBMK الكبير، كان من الضروري إنشاء مبنى احتواء ضخم ومكلف للغاية، مما كان سيضاعف تكلفة كل وحدة، لذا تم استبعاده من التصميم في البداية. وقد جادل مصممو المفاعل بأن استراتيجية RBMK المتمثلة في وضع كل مجموعة وقود في قناة منفصلة مع تدفق مياه التبريد تُعد بديلًا مقبولًا للاحتواء.

صُمم مفاعل RBMK بشكل رئيسي في معهد كورتشاتوف للطاقة الذرية ومعهد نيكيت ، برئاسة أناتولي ألكساندروف ونيكولاي دوليزال على التوالي، وذلك بين عامي 1964 و1966. وقدّم ألكساندروف، الذي نسب لنفسه تصميم المفاعل، طلب براءة اختراع سرية للغاية لتصميم RBMK إلى مكتب براءات الاختراع السوفيتي. وأعلن البعض أن RBMK هو المفاعل الوطني للاتحاد السوفيتي، ربما بدافع النزعة القومية نظرًا لتصميمه الفريد وحجمه الكبير وقدرته الإنتاجية العالية. في المقابل، أُطلق على مفاعل VVER (وهو تصميم سوفيتي سابق) اسم "المفاعل الأمريكي" نظرًا لتصميمه الذي يعتمد على الماء المضغوط (PWR) والمشترك مع العديد من المفاعلات الغربية. وقد فضّل الاتحاد السوفيتي مفاعل RBMK على مفاعل VVER لسهولة تصنيعه، لعدم حاجته إلى وعاء ضغط كبير ذي جدران سميكة ومولدات بخار معقدة نسبيًا، فضلًا عن قدرته الإنتاجية العالية التي تُمكّن الحكومة السوفيتية من تحقيق أهدافها الاقتصادية المركزية بسهولة . ^{[ 14 ]}

تم الانتهاء من تصميم مفاعل RBMK-1000 في عام 1968. وكان آنذاك أكبر تصميم لمفاعل نووي في العالم، متفوقًا على التصاميم الغربية ومفاعل VVER من حيث القدرة الإنتاجية والحجم، إذ كان حجمه أكبر بعشرين ضعفًا من المفاعلات الغربية المعاصرة. وعلى غرار مفاعلات كاندو ومفاعلات IPHWR الهندية، أمكن إنتاجه دون الحاجة إلى الصناعات المتخصصة المطلوبة لأوعية ضغط المفاعل الكبيرة ذات الجدران السميكة ، كتلك المستخدمة في مفاعلات VVER، مما زاد من عدد المصانع القادرة على تصنيع مكونات مفاعل RBMK.

أتاح التصميم الأولي لمفاعل RBMK-1000 بقدرة 1000 ميغاواط كهربائية مجالًا للتطوير إلى مفاعلات أكثر قوة. فعلى سبيل المثال، بلغت قدرة مفاعلات RBMK في محطة إيغنالينا للطاقة النووية في ليتوانيا 1500 ميغاواط كهربائية لكل منها، وهو حجم كبير جدًا في ذلك الوقت، بل وحتى في أوائل القرن الحادي والعشرين. وللمقارنة، تبلغ القدرة الكهربائية الصافية لمفاعل EPR 1600 ميغاواط (4500 ميغاواط _حرارية )، وهو من بين أقوى أنواع المفاعلات التي بُنيت على الإطلاق.

أدرك آخرون، بمن فيهم أعضاء في معهد كورتشاتوف، عيوب التصميم الأصلي لمفاعل RBMK قبل بناء الوحدات الأولى، إلا أن أوامر بناء أولى وحدات RBMK في لينينغراد كانت قد صدرت بالفعل عام 1966 من قبل الحكومة السوفيتية قبل أن تصل مخاوفهم إلى اللجنة المركزية للحزب الشيوعي السوفيتي ومجلس الوزراء السوفيتي . وقد دفع هذا إلى إجراء تعديل مفاجئ على تصميم RBMK. كان من الممكن إنتاج البلوتونيوم في مفاعل RBMK بتشغيل المفاعل وفق معايير حرارية خاصة، ولكن تم التخلي عن هذه الإمكانية مبكراً. ^[¹⁵^] هذا هو التصميم الذي تم اعتماده نهائياً عام 1968. ولم يُعالج التصميم الجديد عيوباً أخرى لم تُكتشف إلا بعد سنوات.

لم يتم بناء أي نماذج أولية من مفاعل RBMK؛ بل تم إدخاله مباشرة في الإنتاج الضخم. بدأ بناء أول مفاعل RBMK، والذي كان في محطة لينينغراد للطاقة النووية ، في عام 1970. وافتُتحت الوحدة الأولى في لينينغراد في عام 1973.

في لينينغراد، تبيّن أن مفاعل RBMK، نظرًا لمعامل الفراغ الموجب العالي فيه، أصبح التحكم به أكثر صعوبة مع استهلاك وقود اليورانيوم أو احتراقه، ما جعله غير قابل للتنبؤ به عند إيقافه للصيانة بعد ثلاث سنوات. وقد جعل هذا التحكم في المفاعل مهمة شاقة للغاية، تتطلب جهدًا ذهنيًا وبدنيًا كبيرًا، وتستلزم تعديل عشرات المعايير كل دقيقة على مدار الساعة، ما يؤدي إلى تآكل مستمر للمفاتيح، مثل تلك المستخدمة في قضبان التحكم، ويتسبب في إرهاق المشغلين. لذا، رُفعت نسبة التخصيب من 1.8% إلى 2.0% للتخفيف من هذه المشكلات.

اعتبر البعض في الاتحاد السوفيتي أن مفاعل RBMK قد عفا عليه الزمن بعد فترة وجيزة من تشغيل الوحدة الأولى في محطة تشيرنوبيل (التي اكتمل بناؤها عام 1977). لم يُجرِ ألكساندروف ودوليزال مزيدًا من البحث أو حتى فهمًا معمقًا لمشاكل مفاعل RBMK، ولم يتم تحليل معامل الفراغ في كتيبات المفاعل. اضطر المهندسون في الوحدة الأولى في تشيرنوبيل إلى إيجاد حلول للعديد من عيوب مفاعل RBMK، مثل عدم وجود حماية ضد انقطاع إمداد مياه التغذية. شهدت كل من وحدتي لينينغراد وتشيرنوبيل الأولى انصهارات جزئية، والتي تم التعامل معها - إلى جانب حوادث نووية أخرى في محطات الطاقة السوفيتية - كأسرار دولة، وبالتالي ظلت مجهولة حتى للعاملين الآخرين في تلك المحطات نفسها.

بحلول عام ١٩٨٠، أدركت مؤسسة نيكيت، بعد إتمام دراسة سرية، أن الحوادث في مفاعل RBMK كانت محتملة حتى أثناء التشغيل العادي، لكن لم تُتخذ أي إجراءات لتصحيح عيوبه. وبدلاً من ذلك، جرى تنقيح الأدلة، ظنًا منهم أن ذلك كافٍ لضمان التشغيل الآمن طالما تم اتباعها بدقة. إلا أن الأدلة كانت غامضة، وكان لدى موظفي محطات الطاقة السوفيتية بالفعل عادة ليّ القواعد لتحقيق الأهداف الاقتصادية في ظل وجود معدات غير كافية أو معطلة. والأهم من ذلك، لم يُوضح أنه يجب أن يبقى عدد أدنى من قضبان التحكم في المفاعل في جميع الأوقات للحماية من الحوادث، كما هو مُبين بشكل غير دقيق في معيار هامش التفاعل التشغيلي (ORM). ^{[ ١٦ ]} أُضيف مسجل وشاشة عرض لمخطط هامش التفاعل التشغيلي إلى غرف التحكم في مفاعل RBMK بعد كارثة تشيرنوبيل.

تصميم المفاعل وأداؤه

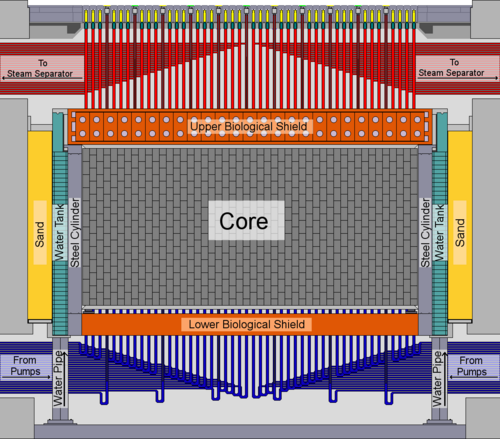

وعاء المفاعل، والمهدئ، والدرع

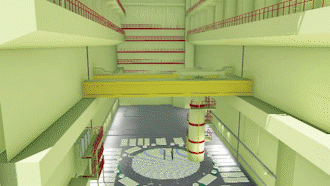

قاعة المفاعل وأنظمة الأنابيب الخاصة بمفاعل RBMK

حفرة المفاعل أو قبو المفاعل مصنوعة من الخرسانة المسلحة ، وأبعادها 21.6 × 21.6 × 25.5 مترًا (71 × 71 × 84 قدمًا) . تحتوي هذه الحفرة على وعاء المفاعل، وهو أسطواني الشكل، يتكون من جدار أسطواني داخلي وخارجي، وصفائح معدنية علوية وسفلية تغطي الفراغ بين الجدارين، دون أن تغطي الفراغ المحيط بالوعاء. وعاء المفاعل عبارة عن أسطوانة فولاذية حلقية مجوفة الجدران، مضغوطة بغاز النيتروجين، بقطر داخلي يبلغ 14.5 × 9.7 مترًا (48 × 32 قدمًا) ، وسماكة جدار تبلغ 16 مليمترًا (0.63 بوصة) .

لتحمل أحمال التمدد الحراري المحوري ، زُوِّدَ الوعاء بمُعَوِّضَيْن حلقيين منفوخين ، أحدهما في الأعلى والآخر في الأسفل، في الفراغات بين الجدران الداخلية والخارجية. يُحيط الوعاء بمجموعة كتل الجرافيت الأساسية، التي تعمل كمُهدِّئ. تُحفظ مجموعة الجرافيت في خليط من الهيليوم والنيتروجين، مما يُوفِّر بيئة خاملة للجرافيت، ويحميه من الحرائق المحتملة، ويُسهِّل نقل الحرارة الزائدة من الجرافيت إلى قنوات التبريد.

تُصنع كتل المهدئ من الجرافيت النووي ، بأبعاد 25 × 25 سم (9.8 بوصة × 9.8 بوصة) على المستوى العمودي على القنوات، وبأبعاد طولية متعددة تتراوح بين 20 سم (7.9 بوصة) و 60 سم (24 بوصة) حسب موقعها في الرزمة. توجد فتحات بقطر 11.4 سم (4.5 بوصة) على طول المحور الطولي للكتل لقنوات الوقود والتحكم. تُكدس الكتل داخل وعاء المفاعل لتشكيل قلب أسطواني بقطر وارتفاع 14 × 8 أمتار (46 × 26 قدمًا) . ^[¹⁷^] تصل درجة الحرارة القصوى المسموح بها للجرافيت إلى 730 درجة مئوية (1350 درجة فهرنهايت) . ^[¹⁸^]

يحتوي المفاعل على منطقة قلب نشطة بقطر 11.8 مترًا (39 قدمًا) وارتفاع 7 أمتار (23 قدمًا) . ويضم مفاعل RBMK-1000 ما مقداره 1700 طن من كتل الجرافيت. ^[¹⁶^] ويمنع النيتروجين المضغوط داخل الوعاء تسرب خليط الهيليوم والنيتروجين المستخدم لتبريد كومة الجرافيت.

يحتوي وعاء المفاعل على خزان مياه أسطواني حلقي متكامل على جانبه الخارجي، ^{[ 19 ]} وهو هيكل ملحوم بجدران سمكها 3 سم، وقطر داخلي 16.6 مترًا وقطر خارجي 19 مترًا، مقسم داخليًا إلى 16 حجرة رأسية. يُضخ الماء إلى الحجرات من الأسفل ويُسحب من الأعلى؛ ويمكن استخدام هذا الماء لتبريد المفاعل في حالات الطوارئ. يحتوي الخزان على أزواج حرارية لقياس درجة حرارة الماء وغرف تأين لمراقبة قدرة المفاعل. ^{[ 20 ]} يعمل الخزان، بالإضافة إلى طبقة رملية حلقية بين جانبه الخارجي والجانب الداخلي للحفرة، ^{[ 16 ]} والخرسانة السميكة نسبيًا لحفرة المفاعل، كدروع بيولوجية جانبية.

يُغطى الجزء العلوي من المفاعل بالدرع البيولوجي العلوي (UBS)، المعروف أيضًا باسم "المخطط E"، أو " إيلينا " بعد انفجار مفاعل تشيرنوبيل 4. يتكون الدرع البيولوجي العلوي من قرص أسطواني بأبعاد 3 أمتار × 17 مترًا ووزن 2000 طن. ^[¹⁶^] ويخترقه أنابيب رأسية لتجميعات قنوات الوقود والتحكم. يُغطى الجزء العلوي والسفلي بألواح فولاذية بسمك 4 سم، ملحومة بإحكام لمنع تسرب الهيليوم، ومثبتة بدعامات هيكلية. تُملأ المساحة بين الألواح والأنابيب بالسربنتينيت ، ^[¹⁶^] وهو صخر يحتوي على كميات كبيرة من الماء المرتبط . يوفر السربنتينيت الحماية الإشعاعية للدرع البيولوجي، وقد استُخدم كخليط خرساني خاص. يرتكز القرص على 16 بكرة، تقع على الجانب العلوي من خزان الماء الأسطواني المُقوى. يدعم هيكل نظام دعم الطاقة (UBS) قنوات الوقود والتحكم، والأرضية فوق المفاعل في القاعة المركزية، وأنابيب البخار والماء. ^[²⁰^]^[²¹^]

يوجد أسفل قلب المفاعل درع بيولوجي سفلي (LBS)، مشابه للدرع البيولوجي العلوي (UBS)، لكن أبعاده 2 متر × 14.5 متر فقط. تخترقه أنابيب الأطراف السفلية لقنوات الضغط، ويحمل وزن مجموعة الجرافيت وأنابيب مدخل سائل التبريد. يدعم هيكل فولاذي، مؤلف من لوحين سميكين متقاطعين بزاوية قائمة أسفل مركز الدرع البيولوجي السفلي وملحومين به، الدرع وينقل الحمل الميكانيكي إلى المبنى. ^{[ 21 ]}

فوق وحدة الحماية البيولوجية (UBS)، توجد مساحة تحتوي على أنابيب القناة العلوية وأجهزة القياس والتحكم (I&C) أو كابلات التحكم والمراقبة. وفوقها توجد المجموعة 11، التي تتكون من غطاء الحماية العلوي أو أغطية القنوات. تشكل أسطحها العلوية جزءًا من أرضية قاعة المفاعل، وتُستخدم كجزء من الحماية البيولوجية وللعزل الحراري لحيز المفاعل. وهي تتكون من كتل خرسانية من السربنتينيت تُغطي سدادات فولاذية جرافيتية قابلة للإزالة، تقع فوق القنوات، لتشكل ما يشبه دائرة بنمط شبكي. ^{[ 21 ]} ولذلك، تُعرف الأرضية فوق المفاعل بين عمال محطة RBMK باسم "بياتاشوك" ، نسبةً إلى عملة الخمسة كوبيك. ^{[ 16 ]} يوجد غطاء واحد (غطاء/كتلة) لكل سدادة، وسدادة واحدة لكل قناة.

قنوات الوقود

تتكون قنوات الوقود من أنابيب ضغط ملحومة من الزيركونيوم والسبائك، قطرها الداخلي 8.4 سم وسماكة جدرانها 4 مم، تمر عبر قنوات في مركز كتل المهدئ الجرافيتي . الجزءان العلوي والسفلي من الأنابيب مصنوعان من الفولاذ المقاوم للصدأ ، وموصولان بالجزء المركزي من الزيركونيوم والسبائك بواسطة وصلات من سبيكة الزركونيوم والفولاذ. يُثبّت أنبوب الضغط في قنوات الجرافيت بواسطة نوعين متناوبين من حلقات الجرافيت المنقسمة بارتفاع 20 مم. إحداهما على اتصال مباشر بالأنبوب وبمسافة 1.5 مم بينها وبين الجرافيت، والأخرى على اتصال مباشر بالجرافيت وبمسافة 1.3 مم بينها وبين الأنبوب. يقلل هذا التجميع من انتقال الأحمال الميكانيكية الناتجة عن التورم الناجم عن النيوترونات ، والتمدد الحراري للكتل، وعوامل أخرى إلى أنبوب الضغط، مع تسهيل انتقال الحرارة من كتل الجرافيت. تُلحم أنابيب الضغط باللوحتين العلوية والسفلية لوعاء المفاعل. ^{[ 21 ]}

بينما تتولد معظم الطاقة الحرارية الناتجة عن عملية الانشطار في قضبان الوقود، يترسب ما يقارب 5.5% منها في كتل الجرافيت حيث تعمل على تهدئة النيوترونات السريعة المتكونة من الانشطار. يجب إزالة هذه الطاقة لتجنب ارتفاع درجة حرارة الجرافيت. يتم إزالة حوالي 80-85% من الطاقة المترسبة في الجرافيت بواسطة قنوات تبريد قضبان الوقود، وذلك عن طريق التوصيل الحراري عبر حلقات الجرافيت. أما باقي حرارة الجرافيت فتُزال من قنوات قضبان التحكم عن طريق تدوير الغاز قسرًا عبر دائرة الغاز. ^{[ 22 ]}

تحتوي قلوب مفاعلات الجيل الأول من طراز RBMK على 1693 قناة وقود و170 قناة قضبان تحكم. أما قلوب مفاعلات الجيل الثاني (مثل كورسك وتشرنوبيل 3/4) فتحتوي على 1661 قناة وقود و211 قناة قضبان تحكم. ^{[ 23 ]} تُعلق مجموعة الوقود داخل قناة الوقود بواسطة دعامة، مزودة بسدادة مانعة للتسرب. تتميز هذه السدادة بتصميم بسيط لتسهيل إزالتها وتركيبها بواسطة آلة التزويد بالوقود التي يتم التحكم بها عن بُعد .

قد تحتوي قنوات الوقود، بدلاً من الوقود، على مواد امتصاص نيوترونية ثابتة، أو قد تُملأ بالكامل بماء التبريد. كما قد تحتوي على أنابيب مملوءة بالسيليكون بدلاً من مجموعة الوقود، وذلك لغرض تطعيم أشباه الموصلات. ويمكن تحديد هذه القنوات من خلال أجهزة القراءة المؤازرة الخاصة بها، والتي سيتم حجبها واستبدالها بالرمز الذري للسيليكون.

يؤدي التباعد الضيق بين قناة الضغط وكتلة الجرافيت إلى جعل قلب الجرافيت عرضة للتلف. فإذا تشوهت قناة الضغط، على سبيل المثال، نتيجة لضغط داخلي مرتفع للغاية، فقد يتسبب هذا التشوه في أحمال ضغط كبيرة على كتل الجرافيت، مما يؤدي إلى تلفها.

وقود

تُصنع كريات الوقود من مسحوق ثاني أكسيد اليورانيوم ، المُلبّد بمادة رابطة مناسبة لتشكيل كريات قطرها 11.5 مم وطولها 15 مم. قد تحتوي المادة على أكسيد اليوروبيوم المُضاف كمادة سامة نووية قابلة للاحتراق لتقليل فروق التفاعل بين مجموعة وقود جديدة ومجموعة وقود مستهلكة جزئيًا. ^{[ 24 ]} وللحد من مشاكل التمدد الحراري والتفاعل مع الغلاف، تحتوي الكريات على تجاويف نصف كروية. يعمل ثقب قطره 2 مم يمر عبر محور الكرية على خفض درجة الحرارة في مركزها وتسهيل إزالة نواتج الانشطار الغازية. كان مستوى التخصيب في عام 1980 هو 2% (0.4% للكريات الطرفية من المجموعات). تبلغ درجة الحرارة القصوى المسموح بها لكريات الوقود 2100 درجة مئوية.

قضبان الوقود عبارة عن أنابيب من الزيركالوي (1% نيوبيوم ) بقطر خارجي 13.6 مم وسماكة 0.825 مم. تُملأ القضبان بالهيليوم عند ضغط 0.5 ميجا باسكال وتُغلق بإحكام. تساعد حلقات التثبيت على وضع الكريات في مركز الأنبوب وتسهيل انتقال الحرارة من الكرية إلى الأنبوب. تُثبّت الكريات محوريًا بواسطة نابض . يحتوي كل قضيب على 3.5 كجم من كريات الوقود. يبلغ طول قضبان الوقود 3.64 متر، منها 3.4 متر طول فعال. أقصى درجة حرارة مسموح بها لقضيب الوقود هي 600 درجة مئوية. ^{[ 22 ]}

تتكون مجموعات الوقود من مجموعتين فرعيتين، تضم كل منهما 18 قضيب وقود وقضيب حامل واحد. تُرتّب قضبان الوقود على طول القضيب الحامل المركزي، الذي يبلغ قطره الخارجي 1.3 سم. تُثبّت جميع قضبان مجموعة الوقود في مكانها بواسطة 10 فواصل من الفولاذ المقاوم للصدأ، تفصل بينها مسافة 360 مم. تتصل المجموعتان الفرعيتان بأسطوانة في مركز المجموعة؛ أثناء تشغيل المفاعل، تُقلّل هذه المساحة الفارغة الخالية من الوقود من تدفق النيوترونات في المستوى المركزي للمفاعل. تبلغ الكتلة الإجمالية لليورانيوم في مجموعة الوقود 114.7 كجم. يبلغ معدل احتراق الوقود 20 ميجاواط يوم/كجم. هذا أقل من معدل احتراق الوقود في مفاعلات الماء المغلي الحديثة، الذي يبلغ حوالي 28 ميجاواط يوم/كجم، وفي مفاعلات الماء المضغوط، الذي يبلغ حوالي 34 ميجاواط يوم/كجم. يبلغ الطول الإجمالي لمجموعة الوقود 10.025 متر، منها 6.862 متر للمنطقة النشطة.

إضافةً إلى مجموعات الوقود العادية، توجد مجموعات مزودة بأجهزة قياس، تحتوي على كاشفات تدفق النيوترونات في الحامل المركزي. في هذه الحالة، يُستبدل القضيب بأنبوب بسماكة جدار 2.5 مم وقطر خارجي 15 مم. ^{[ 25 ]}

بخلاف مجموعات الوقود المستطيلة لمفاعلات الماء المضغوط/مفاعلات الماء المغلي أو مجموعات الوقود السداسية لمفاعلات VVER، فإن مجموعة وقود RBMK أسطوانية الشكل لتناسب قنوات الضغط الدائرية.

تُركّب آلة التزويد بالوقود على رافعة جسرية وتُتحكّم عن بُعد. يُمكن استبدال حزم الوقود دون إيقاف تشغيل المفاعل، وهو عامل بالغ الأهمية لإنتاج البلوتونيوم المستخدم في الأسلحة ، وفي السياق المدني، لتحسين وقت تشغيل المفاعل. عند الحاجة إلى استبدال حزمة وقود، تُوضع الآلة فوق قناة الوقود، ثم تتصل بها، وتُعادل الضغط داخلها، وتسحب القضيب، وتُدخل قضيبًا جديدًا. بعد ذلك، يُوضع القضيب المُستخدَم في حوض تبريد. تبلغ سعة آلة التزويد بالوقود، مع تشغيل المفاعل بمستوى الطاقة الاسمي، حزمتي وقود يوميًا، وتصل سعتها القصوى إلى خمس حزم يوميًا.

يبلغ إجمالي كمية الوقود في الظروف الثابتة 192 طنًا. ^{[ 23 ]} يتميز قلب مفاعل RBMK بكثافة طاقة منخفضة نسبيًا، ويعود ذلك جزئيًا على الأقل إلى المسافة البالغة 25 سم بين القنوات وبالتالي بين مجموعات الوقود.

قضبان التحكم

تُدخل غالبية قضبان التحكم في المفاعل من الأعلى، بينما تُدخل 24 قضيبًا مُقصرًا من الأسفل، وتُستخدم لتعزيز التحكم في توزيع الطاقة المحوري في قلب المفاعل. باستثناء 12 قضيبًا أوتوماتيكيًا، تحتوي قضبان التحكم على قسم من الجرافيت بطول 4.5 متر في نهايتها، يفصله أنبوب تلسكوبي بطول 1.25 متر (يُشكل فراغًا مملوءًا بالماء بين الجرافيت والممتص)، وقسم من كربيد البورون لامتصاص النيوترونات. يتمثل دور قسم الجرافيت، المعروف باسم "المُزيح"، في زيادة الفرق بين مستويات امتصاص تدفق النيوترونات للقضبان المُدخلة والمُسحوبة، حيث يُزيح الجرافيت الماء الذي كان سيعمل كممتص للنيوترونات، على الرغم من أنه أضعف بكثير من كربيد البورون. تمتص قناة قضيب التحكم المملوءة بالجرافيت نيوترونات أقل مما لو كانت مملوءة بالماء، وبالتالي يزداد الفرق بين قضيب التحكم المُدخل والمُسحوب.

عندما ينكمش قضيب التحكم بالكامل، يقع مُزيح الجرافيت في منتصف ارتفاع قلب المفاعل، مع وجود 1.25 متر من الماء عند كل طرف منه. قد يؤدي إزاحة الماء الممتص للنيوترونات أثناء تحرك القضيب للأسفل إلى زيادة موضعية في التفاعلية في قاع قلب المفاعل عند مرور جزء الجرافيت من قضيب التحكم بذلك الجزء. وقد اكتُشف هذا التأثير، المعروف باسم "الإيقاف الطارئ الإيجابي"، عام 1983 في محطة إيغنالينا للطاقة النووية . تُبرَّد قنوات قضيب التحكم بواسطة دائرة مائية مستقلة، وتُحفظ درجة حرارتها بين 40 و70 درجة مئوية.

تُعيق المساحة الضيقة بين القضيب وقناته تدفق الماء حول القضبان أثناء حركتها، وتعمل كمخمد للسائل، وهو السبب الرئيسي لبطء وقت إدخالها (يتراوح عادةً بين 18 و21 ثانية لقضبان نظام التحكم والحماية في المفاعل، أو حوالي 0.4 متر/ثانية). بعد كارثة تشيرنوبيل، تم استبدال محركات قضبان التحكم في مفاعلات RBMK الأخرى للسماح بحركات أسرع للقضبان، بل وتحققت حركة أسرع بتبريد قنوات قضبان التحكم بطبقة رقيقة من الماء بين غلاف داخلي وأنبوب الزيركالوي الخاص بالقناة، مع السماح للقضبان نفسها بالتحرك في الغاز.

كان تقسيم قضبان التحكم بين مجموعات الحماية اليدوية والطارئة أمرًا تعسفيًا؛ إذ يمكن إعادة تعيين القضبان من نظام إلى آخر أثناء تشغيل المفاعل دون مشاكل فنية أو تنظيمية.

تُضاف مواد امتصاص ثابتة إضافية مصنوعة من البورون إلى قلب المفاعل عند تزويده بالوقود الجديد. ويُضاف حوالي 240 مادة امتصاص خلال عملية التحميل الأولية. وتُزال هذه المواد تدريجيًا مع ازدياد نسبة الاحتراق. ويعتمد معامل الفراغ في المفاعل على محتوى قلبه؛ إذ يتراوح من قيمة سالبة مع وجود جميع مواد الامتصاص الأولية إلى قيمة موجبة عند إزالتها جميعًا.

هامش التفاعل الطبيعي هو 43-48 قضيب تحكم.

دائرة الغاز

يعمل المفاعل في جو من الهيليوم والنيتروجين (70-90% هيليوم، 10-30% نيتروجين _حجميًا ). ^[²²^] تتكون دائرة الغاز من ضاغط ، ومرشحات للهباء الجوي واليود، وجهاز امتصاص لثاني أكسيد الكربون ، وأول أكسيد الكربون ، والأمونيا ، وخزان تخزين يسمح بتحلل المنتجات المشعة الغازية قبل تصريفها، ومرشح للهباء الجوي لإزالة نواتج التحلل الصلبة، ومدخنة تهوية، وهي المدخنة المميزة فوق المسافة بين المفاعلات في مفاعلات الجيل الثاني من مفاعلات RBMK مثل كورسك وتشرنوبيل 3/4، أو على مسافة ما من المفاعلات في مفاعلات الجيل الأول من مفاعلات RBMK مثل كورسك وتشرنوبيل 1/2. ^[²⁷^]

يُضخ الغاز إلى قلب المفاعل من الأسفل بمعدل تدفق منخفض، ويخرج من أنبوب التغذية لكل قناة عبر أنبوب منفصل. تُراقَب رطوبة ودرجة حرارة الغاز الخارج؛ إذ يُشير ارتفاعهما إلى تسرب سائل التبريد. ^{[ 18 ]} تخدم دائرة غاز واحدة مفاعلين من طراز RBMK-1000 أو مفاعلًا واحدًا من طراز RBMK-1500؛ إذ بُنيت مفاعلات RBMK دائمًا في أزواج. تقع دائرة الغاز بين مفاعلين في مفاعلات الجيل الثاني من RBMK، مثل مفاعلات تشيرنوبيل 3/4، وكورسك 3/4، وسمولينسك 1-4.

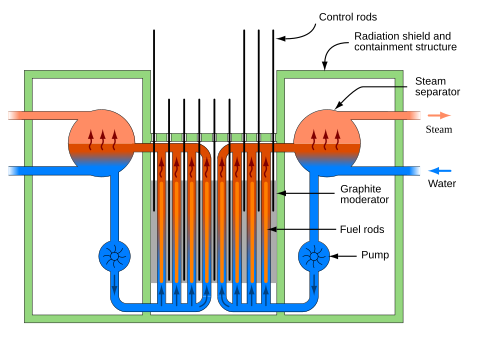

دائرة التبريد الأساسية

يحتوي المفاعل على دائرتين تبريد مستقلتين، لكل منهما أربع مضخات تدوير رئيسية (ثلاث مضخات عاملة، وواحدة احتياطية) تخدم نصف المفاعل. يُضخ ماء التبريد إلى المفاعل عبر خطوط مياه سفلية إلى خط ضغط رئيسي مشترك (خط لكل دائرة تبريد)، والذي يُقسم إلى 22 خط توزيع رئيسي، يغذي كل منها ما بين 38 و41 قناة ضغط عبر قلب المفاعل، حيث يغلي سائل التبريد. يُنقل خليط البخار والماء عبر خطوط البخار العلوية، خط لكل قناة ضغط، من أعلى المفاعل إلى فواصل البخار ، وهي عبارة عن أزواج من الأسطوانات الأفقية السميكة الموجودة في حجرات جانبية أعلى المفاعل؛ يبلغ قطر كل منها 2.8 متر (9 أقدام وبوصتين) ، وطولها 31 مترًا (101 قدم و8 بوصات) ، وسُمك جدارها 10 سنتيمترات (3.9 بوصة) ، ووزنها 240 طنًا (260 طنًا قصيرًا ) . ^[¹⁷^]

يُسحب البخار، بجودة تقارب 15%، من أعلى الفواصل بواسطة مُجمِّعين للبخار لكل فاصل، ثم يُجمع ويُوجَّه إلى مُولِّدَين توربينيين في قاعة التوربينات، ومن ثم إلى مُكثِّفات ، حيث يُعاد تسخينه إلى 165 درجة مئوية (329 درجة فهرنهايت) ، ويُضخ بواسطة مضخات المُكثِّفات إلى مُزيلات الهواء ، حيث تُزال بقايا الطور الغازي والغازات المُسبِّبة للتآكل. تُوجَّه مياه التغذية الناتجة إلى فواصل البخار بواسطة مضخات مياه التغذية وتُخلط مع الماء الخارج منها عند مخارجها. من أسفل فواصل البخار، تُوجَّه مياه التغذية عبر 12 أنبوبًا سفليًا (من كل فاصل) إلى رؤوس السحب لمضخات الدوران الرئيسية، ثم تعود إلى المفاعل. ^[²⁸^] يوجد نظام تبادل أيوني مُدمج في الدائرة لإزالة الشوائب من مياه التغذية.

تتكون التوربينة من دوار واحد عالي الضغط (أسطوانة) وأربعة دوارات منخفضة الضغط. تُستخدم خمسة فواصل-مسخنات مسبقة منخفضة الضغط لتسخين البخار ببخار نقي قبل تغذيته إلى المرحلة التالية من التوربينة. يُغذى البخار غير المكثف إلى مكثف، حيث يُخلط مع المكثفات من الفواصل، ثم يُضخ بواسطة مضخة المكثفات في المرحلة الأولى إلى مُنقي كيميائي (تبادل أيوني)، ثم بواسطة مضخة المكثفات في المرحلة الثانية إلى أربعة أجهزة إزالة هواء حيث تُزال الغازات المذابة والمُحملة؛ وتعمل أجهزة إزالة الهواء أيضًا كخزانات لتخزين مياه التغذية. من أجهزة إزالة الهواء، تُضخ المياه عبر مرشحات إلى الأجزاء السفلية من أسطوانات فاصل البخار. ^{[ 29 ]}

تتمتع مضخات التدوير الرئيسية بقدرة تتراوح بين 5500 و12000 متر ^مكعب /ساعة، وتعمل بمحركات كهربائية بقدرة 6 كيلوفولت . يبلغ معدل تدفق سائل التبريد الطبيعي 8000 متر ^مكعب /ساعة لكل مضخة، ويتم تخفيضه بواسطة صمامات تحكم إلى ما بين 6000 و7000 متر ^مكعب /ساعة عندما تقل قدرة المفاعل عن 500 ميغاواط حراري. تحتوي كل مضخة على صمام تحكم في التدفق وصمام مانع للارتداد عند المخرج، بالإضافة إلى صمامات إغلاق عند كل من المدخل والمخرج. تحتوي كل قناة ضغط في قلب المفاعل على صمام تحكم في التدفق خاص بها ، وذلك لتحسين توزيع درجة الحرارة داخل قلب المفاعل. تحتوي كل قناة على مقياس تدفق كروي .

يبلغ معدل تدفق سائل التبريد الاسمي عبر المفاعل 46000-48000 متر ^مكعب /ساعة. ويبلغ معدل تدفق البخار عند القدرة الكاملة 5440-5600 طن (6000-6170 طن قصير) /ساعة. ^[¹⁸^]

تبلغ درجة الحرارة الاسمية لسائل التبريد عند مدخل المفاعل حوالي 265-270 درجة مئوية (509-518 درجة فهرنهايت) ، ودرجة حرارته عند المخرج 284 درجة مئوية (543 درجة فهرنهايت) ، وذلك عند ضغط 6.9 ميجاباسكال (69 بار؛ 1000 رطل لكل بوصة مربعة) في فاصل الأسطوانة والمفاعل . ^[¹⁸^]^[¹⁶^] يحدد الضغط ودرجة حرارة المدخل الارتفاع الذي يبدأ عنده الغليان في المفاعل؛ فإذا لم تكن درجة حرارة سائل التبريد أقل بكثير من نقطة غليانه عند ضغط النظام، يبدأ الغليان في الجزء السفلي من المفاعل بدلاً من أجزائه العلوية. ومع وجود عدد قليل من الممتصات في قلب المفاعل، كما كان الحال أثناء حادثة تشيرنوبيل، فإن معامل الفراغ الموجب للمفاعل يجعله شديد الحساسية لدرجة حرارة ماء التغذية. وتؤدي فقاعات الماء المغلي إلى زيادة الطاقة، مما يزيد بدوره من تكوّن الفقاعات.

إذا كانت درجة حرارة سائل التبريد قريبة جدًا من درجة غليانه، فقد يحدث تجويف في المضخات، مما قد يؤدي إلى اضطراب عملها أو حتى توقفها تمامًا. تعتمد درجة حرارة ماء التغذية على إنتاج البخار؛ حيث يُوجَّه جزء البخار إلى التوربينات والمكثفات، ويعود بدرجة حرارة أقل بكثير ( 155-165 درجة مئوية (311-329 درجة فهرنهايت) ) من الماء العائد مباشرةً من فاصل البخار (284 درجة مئوية). لذلك، عند انخفاض قدرة المفاعل، قد ترتفع درجة حرارة المدخل إلى مستويات خطيرة. يُحافظ على درجة حرارة الماء أقل من درجة حرارة التشبع لمنع الغليان الفيلمي وما يصاحبه من انخفاض في معدل انتقال الحرارة. ^[¹⁷^]

يتم إيقاف تشغيل المفاعل في حالات ارتفاع أو انخفاض مستوى الماء في فواصل البخار (مع وجود عتبتين منخفضتين قابلتين للاختيار)؛ أو ارتفاع ضغط البخار؛ أو انخفاض تدفق مياه التغذية؛ أو فقدان مضختي التبريد الرئيسيتين على كلا الجانبين. ويمكن تعطيل هذه الإيقافات يدويًا. ^{[ 20 ]}

يجب التحكم بدقة في مستوى الماء في فواصل البخار، ونسبة البخار في أنابيب ضغط المفاعل، ومستوى غليان الماء في قلب المفاعل، وتدفق النيوترونات وتوزيع الطاقة فيه، وتدفق مياه التغذية عبر القلب. ويُتحكم بمستوى الماء في فاصل البخار بشكل أساسي عن طريق إمداد مياه التغذية، حيث تعمل خزانات إزالة الهواء كمخزون للمياه.

الحد الأقصى المسموح به لمعدل تسخين المفاعل والمبرد هو 10 درجة مئوية (18 درجة فهرنهايت) / ساعة؛ والحد الأقصى لمعدل التبريد هو 30 درجة مئوية (54 درجة فهرنهايت) / ساعة. ^[¹⁸^]

نظام تبريد المفاعل في حالات الطوارئ

يُجهز المفاعل بنظام تبريد احتياطي للقلب (ECCS)، يتألف من خزان مياه احتياطي مخصص، ومراكم هيدروليكية، ومضخات. وتُدمج أنابيب نظام التبريد الاحتياطي للقلب مع نظام التبريد الأساسي للمفاعل. يتكون نظام التبريد الاحتياطي للقلب من ثلاثة أنظمة متصلة بمجمعات نظام التبريد. في حالة حدوث عطل، يوفر النظام الفرعي الأول لنظام التبريد الاحتياطي للقلب التبريد لمدة تصل إلى 100 ثانية للنصف المتضرر من دائرة التبريد (بينما يُبرد النصف الآخر بواسطة مضخات الدوران الرئيسية)، ويتولى النظامان الفرعيان الآخران تبريد المفاعل على المدى الطويل. ^{[ 20 ]}

يتألف النظام الفرعي قصير المدى للتبريد الطارئ من مجموعتين، كل مجموعة تضم ستة خزانات تجميع، تحتوي على ماء مغطى بالنيتروجين تحت ضغط 10 ميجاباسكال (1500 رطل لكل بوصة مربعة) ، متصلة بالمفاعل عبر صمامات سريعة الاستجابة. تستطيع كل مجموعة توفير 50% من أقصى تدفق للمبرد إلى النصف المتضرر من المفاعل. أما المجموعة الثالثة فهي عبارة عن مجموعة من المضخات الكهربائية التي تسحب الماء من أجهزة إزالة الهواء. ويمكن تشغيل هذه المضخات قصيرة المدى عن طريق إيقاف دوران التوربينات الرئيسية. ^[²⁰^]

يتكون نظام التبريد الكهربائي طويل الأمد للدائرة المتضررة من ثلاث أزواج من المضخات الكهربائية، تسحب الماء من أحواض تخفيف الضغط؛ ويتم تبريد الماء بواسطة مياه خدمة المحطة عبر مبادلات حرارية في خطوط السحب. كل زوج قادر على توفير نصف أقصى تدفق للمبرد. أما نظام التبريد الكهربائي طويل الأمد للدائرة السليمة فيتكون من ثلاث مضخات منفصلة تسحب الماء من خزانات تخزين المكثفات، كل منها قادرة على توفير نصف أقصى تدفق. يتم تشغيل مضخات نظام التبريد الكهربائي من خطوط الجهد الداخلي الأساسية 6 كيلوفولت، مدعومة بمولدات ديزل. كما يتم دعم بعض الصمامات التي تتطلب طاقة مستمرة ببطاريات. ^{[ 20 ]}

أنظمة التحكم والإشراف على المفاعل

يُقاس توزيع كثافة الطاقة في المفاعل بواسطة غرف تأين موجودة داخل وخارج قلب المفاعل. يحتوي نظام التحكم الفيزيائي في توزيع كثافة الطاقة (PPDDCS) على أجهزة استشعار داخل قلب المفاعل؛ بينما يستخدم نظام التحكم والحماية في المفاعل (RCPS) أجهزة استشعار في قلب المفاعل وفي خزان الحماية البيولوجية الجانبي. تقع أجهزة الاستشعار الخارجية في الخزان حول المستوى الأوسط للمفاعل، ولذلك لا تُشير إلى توزيع الطاقة المحوري ولا تُقدم معلومات عن الطاقة في الجزء المركزي من قلب المفاعل.

يوجد أكثر من 100 جهاز مراقبة لتوزيع الطاقة شعاعيًا و12 جهاز مراقبة لتوزيع الطاقة محوريًا، تستخدم كواشف ذاتية التغذية. وتُستخدم مقاييس التفاعل وغرف بدء التشغيل القابلة للإزالة لمراقبة بدء تشغيل المفاعل. تُسجل طاقة المفاعل الكلية كمجموع تيارات غرف التأين الجانبية. ويتم رصد رطوبة ودرجة حرارة الغاز المتداول في القنوات بواسطة نظام مراقبة سلامة أنابيب الضغط.

من المفترض أن يكمل نظاما PPDDCS وRCPS بعضهما البعض. يتكون نظام RCPS من 211 قضيب تحكم متحرك. ومع ذلك، يعاني كلا النظامين من أوجه قصور، تبرز بشكل خاص عند مستويات طاقة المفاعل المنخفضة. صُمم نظام PPDDCS للحفاظ على توزيع كثافة طاقة المفاعل بين 10% و120% من المستويات الاسمية، وللتحكم في إجمالي طاقة المفاعل بين 5% و120% من المستويات الاسمية. أما الأنظمة الفرعية LAC-LAP (التحكم الآلي المحلي والحماية الآلية المحلية) لنظام RPCS، فتعتمد على غرف التأين داخل المفاعل، وتعمل عند مستويات طاقة أعلى من 10%.

دون هذه المستويات، تُعطَّل الأنظمة الآلية، ولا يمكن الوصول إلى أجهزة الاستشعار الموجودة في قلب المفاعل. وبدون الأنظمة الآلية، وبالاعتماد فقط على غرف التأين الجانبية، يصبح التحكم في المفاعل بالغ الصعوبة؛ إذ لا يملك المشغلون بيانات كافية للتحكم فيه بشكل موثوق، ويضطرون للاعتماد على حدسهم. أثناء بدء تشغيل مفاعل ذي قلب خالٍ من السموم، يمكن التعامل مع هذا النقص في المعلومات لأن سلوك المفاعل يكون متوقعًا، ولكن قد يتسبب تلوث القلب بشكل غير منتظم في تفاوتات كبيرة في توزيع الطاقة، ما قد يؤدي إلى نتائج كارثية.

صُمم نظام الحماية الطارئة للمفاعل (EPS) لإيقاف تشغيل المفاعل عند تجاوز معاييره التشغيلية. وقد راعى التصميم انهيار البخار في قلب المفاعل عندما تنخفض درجة حرارة عنصر الوقود إلى أقل من 265 درجة مئوية، وتبخر سائل التبريد في قنوات الوقود في حالة المفاعل البارد، والتصاق بعض قضبان الحماية الطارئة. مع ذلك، فإن بطء سرعة إدخال قضبان التحكم، بالإضافة إلى تصميمها الذي يُسبب تفاعلية إيجابية موضعية أثناء تحرك المُزيح عبر الجزء السفلي من قلب المفاعل، قد خلق عددًا من الحالات التي قد يؤدي فيها بدء تشغيل نظام الحماية الطارئة إلى حدوث أو تفاقم حالة الهروب في المفاعل.

كان نظام SKALA الحاسوبي، المُستخدم لحساب هامش التفاعل، يجمع البيانات من حوالي 4000 مصدر. وكان الغرض منه مساعدة المشغل في التحكم في حالة الاستقرار للمفاعل. وكان يستغرق من 10 إلى 15 دقيقة لإتمام جميع القياسات وحساب النتائج. لم يكن بإمكان SKALA التحكم في المفاعل، بل كان يقدم توصيات للمشغلين فقط، وكان يستخدم تقنية حاسوبية تعود إلى ستينيات القرن الماضي. ^{[ 30 ]}

كان بإمكان المشغلين تعطيل بعض أنظمة السلامة، وإعادة ضبط أو كتم بعض إشارات الإنذار، وتجاوز نظام التشويش التلقائي ، وذلك عن طريق توصيل كابلات التوصيل بالأجهزة الطرفية المتاحة. وقد سُمح بهذا الإجراء في بعض الظروف.

تم تجهيز المفاعل بجهاز كشف تسرب قضبان الوقود. ويُركّب كاشف عداد وميضي ، حساس لطاقات نواتج الانشطار قصيرة العمر، على عربة خاصة ويتم تحريكه فوق مخارج قنوات الوقود، ويصدر إنذاراً في حالة اكتشاف زيادة في النشاط الإشعاعي في تدفق البخار والماء.

تحتوي غرف التحكم في مفاعلات RBMK على لوحتين كبيرتين أو شاشتين محاكاة تمثلان منظرًا علويًا للمفاعل. تتكون إحدى الشاشتين في معظمها أو كليًا (في الجيل الأول من مفاعلات RBMK) من أقراص ملونة أو مؤشرات لموضع قضبان التحكم: تمثل هذه الأقراص موضع قضبان التحكم داخل المفاعل، ويتطابق لون غلاف الأقراص مع لون قضبان التحكم، التي تتوافق ألوانها مع وظائفها، على سبيل المثال، اللون الأحمر لقضبان التحكم الآلي. أما الشاشة الأخرى فهي خريطة قلب المفاعل أو رسم تخطيطي لقنوات قلب المفاعل، وهي دائرية الشكل، ومكونة من مربعات، وتمثل كل قناة في المفاعل. يتكون كل مربع من غطاء إضاءة واحد يحمل رقم القناة ^{[ 31 ]} ومصباحًا متوهجًا، ويضيء كل مصباح للإشارة إلى معلمات القناة الخارجة عن المواصفات (أعلى أو أقل من المعدل الطبيعي).

يتعين على المشغلين إدخال رقم القناة (أو القنوات) المتأثرة، ثم معاينة الأجهزة لتحديد المعايير الخارجة عن المواصفات بدقة. تمثل الخريطة الأساسية معلومات من حاسوب سكالا. لكل وحدة حاسوبها الخاص الموجود في غرفة منفصلة. تحتوي غرفة التحكم أيضًا على مسجلات رسوم بيانية أو مسجلات اتجاهات. تم تحديث بعض غرف التحكم في مفاعل RBMK بجدران فيديو تحل محل شاشات العرض التقليدية ومعظم مسجلات الرسوم البيانية، مما يلغي الحاجة إلى إدخال أرقام القنوات، حيث يقوم المشغلون بدلاً من ذلك بتحريك مؤشر الماوس فوق مربع (يمثل الآن مربعًا) لعرض معاييره المعروضة في الجزء السفلي من جدار الفيديو. ^{[ 32 ]} تقع غرفة التحكم أسفل أرضية غرفة إزالة الهواء. تقع كلتا الغرفتين في المساحة بين مبنى المفاعل ومبنى التوربينات.

وفقًا للوحدة 3 في محطة سمولينسك للطاقة النووية، يتألف إيقاف تشغيل المفاعل من: (1) نظام الحماية الطارئة السريع (BAZ)، و(2) نظام الحماية الطارئة (AZ-1). يحتوي نظام BAZ على 24 قضيبًا سريع الاستجابة للإيقاف الطارئ، يتم سحبها عادةً. في حين يحتوي نظام AZ-1 على 32 قضيبًا سفليًا (قضبان يتم إدخالها من الأسفل لتشكيل الطاقة المحورية)، و9 قضبان لتنظيم الطاقة المحلية (يتم التحكم فيها تلقائيًا بواسطة مراقبة التدفق لـ 9 مناطق تحكم محلية)، و18 قضيبًا للحماية المحلية (قضيبان لكل منطقة تحكم محلية، يتم إدخالهما إذا تجاوزت الطاقة المحلية 10% من القيمة المحددة مسبقًا، أو تجاوزت 2% من القيمة المحددة مسبقًا مصحوبة بوضعي AZ-3 أو AZ-4)، و128 قضيبًا للتحكم اليدوي. ^{[ 33 ]}

الاحتواء

صُمم مفاعل RBMK في الأساس ليكون قويًا وسريع البناء وسهل الصيانة. كان من شأن إنشاء هياكل احتواء مادية كاملة لكل مفاعل أن يزيد تكلفة ووقت بناء كل محطة بأكثر من الضعف، ولأن وزارة العلوم النووية السوفيتية قد اعتمدت التصميم باعتباره آمنًا بطبيعته عند تشغيله ضمن المعايير المحددة، فقد افترضت السلطات السوفيتية أن التزام العمال التام بالمعايير سيجعل أي حادث مستحيلاً. صُممت مفاعلات RBMK بحيث تسمح بتغيير قضبان الوقود بكامل طاقتها دون إيقاف التشغيل، كما هو الحال في مفاعل كاندو ذي الماء الثقيل المضغوط، ومفاعل IPHWR الهندي ، وذلك لأغراض التزود بالوقود وإنتاج البلوتونيوم للأسلحة النووية . وقد تطلب ذلك وجود رافعات ضخمة فوق قلب المفاعل.

نظراً لارتفاع قلب مفاعل RBMK الشاهق (حوالي 7 أمتار ) ، حالت تكلفة وصعوبة بناء هيكل احتواء ثقيل دون إنشاء هياكل احتواء طارئة إضافية للأنابيب أعلى قلب المفاعل. في حادثة تشيرنوبيل ، ارتفع الضغط إلى مستويات كافية لتفجير الجزء العلوي من المفاعل، مما أدى إلى فتح قنوات الوقود واشتعال حريق هائل عند ملامسة الهواء لقلب الجرافيت شديد التسخين. بعد حادثة تشيرنوبيل، تم تحديث بعض مفاعلات RBMK القديمة بنظام احتواء للحوادث، مماثل للنظام الموجود في الوحدة الرابعة من مفاعل تشيرنوبيل.

يُحاط الجزء السفلي من المفاعل بحجرة محكمة الإغلاق. توجد مسافة بين قاع المفاعل والأرضية. يتكون نظام حماية تجويف المفاعل من الضغط الزائد من مجموعات تخفيف الضغط البخاري المدمجة في الأرضية، والتي تؤدي إلى رؤوس توزيع البخار المغطاة بأقراص تمزق ، وتفتح في ممر توزيع البخار أسفل المفاعل، في المستوى +6. تحتوي أرضية الممر على مداخل لعدد كبير من الأنابيب الرأسية، المؤدية إلى قيعان أحواض تخفيف الضغط ("أحواض الفقاعات") الموجودة في المستويين +3 و+0. في حالة وقوع حادث، والذي كان من المتوقع أن يكون على الأكثر تمزق قناة ضغط واحدة أو اثنتين، كان من المفترض أن يمر البخار عبر الماء ويتكثف هناك، مما يقلل الضغط الزائد في الحجرة المحكمة الإغلاق. حدّت سعة تدفق الأنابيب إلى الأحواض من قدرة الحماية على تحمل تمزق قناتي ضغط في وقت واحد. سيؤدي ارتفاع عدد الأعطال إلى تراكم ضغط كافٍ لرفع غطاء المفاعل ("الهيكل E"، الذي أطلق عليه اسم "إيلينا" بعد الانفجار، ولا ينبغي الخلط بينه وبين مفاعل إيلينا الروسي )، وقطع ما تبقى من قنوات الوقود، وتدمير نظام إدخال قضبان التحكم، وربما سحب قضبان التحكم من قلب المفاعل. ^{[ 34 ]}

صُمم نظام الاحتواء للتعامل مع أعطال أنابيب التغذية، والمضخات، وشبكة توزيع مياه التغذية ومدخلها. تتحمل الحجرات المحكمة الإغلاق المحيطة بالمضخات ضغطًا زائدًا يصل إلى 0.45 ميجا باسكال (65 رطل لكل بوصة مربعة) . تتحمل رؤوس التوزيع وحاويات المدخل ضغطًا يصل إلى 0.08 ميجا باسكال (12 رطل لكل بوصة مربعة) ، ويتم تهويتها عبر صمامات عدم الرجوع إلى الحجرة المحكمة الإغلاق. يتحمل تجويف المفاعل ضغطًا زائدًا يصل إلى 0.18 ميجا باسكال (26 رطل لكل بوصة مربعة) ، ويتم تهويته عبر صمامات عدم الرجوع إلى الحجرة المحكمة الإغلاق. يستطيع نظام كبح الضغط التعامل مع عطل في إحدى قنوات المفاعل، أو رأس ضغط المضخة، أو رأس التوزيع. ^[²⁰^]

لا تُعالج التسريبات في أنابيب البخار والفواصل، باستثناء الحفاظ على ضغط أقل قليلاً في ممر أنابيب الرفع وحجرة أسطوانة البخار مقارنةً بقاعة المفاعل. كما أن هذه المساحات غير مصممة لتحمل الضغط الزائد. يحتوي ممر توزيع البخار على مكثفات سطحية . تُغذى أنظمة رشاشات إطفاء الحريق ، التي تعمل أثناء الحوادث والتشغيل العادي، من أحواض كبح الضغط عبر مبادلات حرارية مُبردة بمياه خدمة المحطة، وتُبرد الهواء فوق الأحواض. تقع مُبردات نفاثة في الأجزاء العلوية من الحجرات؛ ووظيفتها تبريد الهواء وإزالة البخار وجزيئات الهباء الجوي المشعة. ^{[ 20 ]}

تتم إزالة الهيدروجين من الحجرة المحكمة الإغلاق عن طريق سحب 800 متر ^مكعب(28000 قدم مكعب ) من الهواء في الساعة، ثم ترشيحه، وتصريفه إلى الغلاف الجوي. تتوقف عملية سحب الهواء تلقائيًا في حالة حدوث تسرب لسائل التبريد، ويجب استئنافها يدويًا. يتواجد الهيدروجين أثناء التشغيل العادي نتيجة لتسربات سائل التبريد (يُفترض أن تصل إلى 2 طن (2.2 طن قصير) في الساعة). ^[²⁰^]

أنظمة أخرى

بالنسبة للأنظمة النووية الموصوفة هنا، تُستخدم محطة تشيرنوبيل للطاقة النووية كمثال.

الأنظمة الكهربائية

ترتبط محطة توليد الطاقة بشبكة الكهرباء ذات الجهد 330 كيلوفولت و750 كيلوفولت . يحتوي المبنى على مولدين كهربائيين متصلين بشبكة 750 كيلوفولت عبر محول مولد واحد. ويرتبط المولدان بمحولهما المشترك عبر مفتاحين موصولين على التوالي. وترتبط بينهما محولات الوحدة لتزويد أنظمة محطة توليد الطاقة بالطاقة؛ وبالتالي، يمكن توصيل كل مولد بمحول الوحدة لتشغيل المحطة، أو بمحول الوحدة ومحول المولد لتغذية الشبكة أيضًا. لا يُستخدم خط 330 كيلوفولت عادةً، ويُستخدم كمصدر طاقة خارجي، متصل بأنظمة محطة توليد الطاقة الكهربائية عبر محول محطة. ^[²⁰^]

يمكن تزويد المحطة بالطاقة بواسطة مولداتها الخاصة، أو من شبكة 750 كيلوفولت عبر محول المولد، أو من شبكة 330 كيلوفولت عبر محول المحطة، أو من وحدة توليد الطاقة الأخرى عبر قضيبين احتياطيين . في حالة انقطاع التيار الكهربائي الخارجي بالكامل، يمكن تشغيل الأنظمة الأساسية بواسطة مولدات الديزل . يرتبط كل محول وحدة بلوحتي توزيع طاقة رئيسيتين 6 كيلوفولت، A وB (على سبيل المثال 7A و7B و8A و8B للمولدين 7 و8)، لتزويد المحركات الرئيسية غير الأساسية بالطاقة، ويرتبط بمحولات الطاقة الرئيسية 4 كيلوفولت وقضيب التوزيع الاحتياطي 4 كيلوفولت. ^{[ 20 ]}

تتصل لوحات 7A و7B و8B أيضًا بخطوط الطاقة الأساسية الثلاثة، وتحديدًا لمضخات التبريد، ولكل منها مولد ديزل خاص بها. في حال تعطل دائرة التبريد مع انقطاع متزامن للطاقة الخارجية، يمكن توفير الطاقة الأساسية بواسطة التوربينات المتوقفة عن الدوران لمدة تتراوح بين 45 و50 ثانية، وخلال هذه الفترة يجب أن تبدأ مولدات الديزل بالعمل. تبدأ المولدات بالعمل تلقائيًا في غضون 15 ثانية من انقطاع الطاقة الخارجية. ^{[ 20 ]}

المولدات التوربينية

تُولَّد الطاقة الكهربائية بواسطة زوج من المولدات التوربينية المبردة بالهيدروجين ، بقدرة 500 ميغاواط لكل منهما . تقع هذه المولدات في قاعة الآلات التي يبلغ طولها 600 متر (1968 قدمًا و6 بوصات) ، والمجاورة لمبنى المفاعل. أما التوربينات ، وهي من طراز K-500-65/3000 العريق ذي الخمس أسطوانات، فتُزوَّد من محطة توربينات خاركيف . والمولدات الكهربائية من طراز TVV-500. تُركَّب دوارات التوربين والمولد على نفس المحور. يبلغ الوزن الإجمالي للدوارات حوالي 200 طن (220 طنًا قصيرًا) ، وسرعتها الدورانية الاسمية 3000 دورة في الدقيقة . ^[¹⁷^]

يبلغ طول المولد التوربيني 39 مترًا (127 قدمًا و11 بوصة) ، ووزنه الإجمالي 1200 طن (1300 طن قصير) . ويبلغ معدل تدفق سائل التبريد لكل توربين 82880 طنًا (91360 طنًا قصيرًا) في الساعة. ينتج المولد طاقة تيار متردد بتردد 50 هرتز وجهد 20 كيلوفولت . يُبرَّد الجزء الثابت للمولد بالماء، بينما يُبرَّد الجزء الدوار بالهيدروجين . يُصنَّع الهيدروجين اللازم للمولدات في الموقع عن طريق التحليل الكهربائي . ^[¹⁷^] وقد حاز تصميم التوربينات وموثوقيتها على جائزة الدولة الأوكرانية لعام 1979.

The Kharkiv turbine plant (now Turboatom) later developed a new version of the turbine, K-500-65/3000-2, in an attempt to reduce use of valuable metal. The Chernobyl plant was equipped with both types of turbines; Block 4 had the newer ones.

Design variants

RBMK-1500

The primary difference between RBMK-1000 and RBMK-1500 reactors is that the RBMK-1500 is cooled with less water, which adopts a helical laminar flow instead of a linear laminar flow through the channels. The RBMK-1500 also uses less uranium. The helical flow is created by turbulators in the fuel assembly and increases heat removal.^[35]^[36] RBMK-1500 has increased coolant flow of the core.^[37] Because of the RBMK's positive void coefficient, the reduced cooling water volume causes a higher power output. As the name suggests, it was designed for an electrical power output of 1500 MW. The only reactors of this type and power output are the ones at Ignalina Nuclear Power Plant.^[38]

RBMK-2000 and RBMK-3600

The RBMK-2000^[35] and RBMK-3600^[39] were designed to produce 2000 and 3600 MW of electrical power respectively. The RBMK-2000 would have had an increased channel diameter and number of fuel rods per fuel assembly while maintaining the same dimensions of the reactor core as the RBMK-1000 and RBMK-1500.^[40]^[41] The RBMK-3600 presumably similarly to the RBMK-1500 would have added turbulators to the RBMK-2000 design to increase heat removal.

RBMKP-2400

يتميز مفاعل RBMKP-2400 ( РБМКП-2400 ) بتصميم مستطيل الشكل بدلاً من الأسطواني، وهو تصميم معياري قابل للتوسيع الطولي بلا حدود نظرياً، مزود بفواصل بخارية رأسية، وكان من المقرر تصنيعه على شكل أقسام في المصنع لتجميعه في الموقع . صُمم المفاعل لإنتاج طاقة كهربائية تبلغ 2400 ميغاواط، وكفاءة حرارية أعلى بفضل التسخين الفائق للبخار مباشرةً في قلب المفاعل ضمن قنوات وقود خاصة مزودة بقضبان وقود مغلفة بالفولاذ المقاوم للصدأ بدلاً من غلاف الزيركالوي الأكثر شيوعاً، وذلك للحصول على درجة حرارة مخرج بخار تبلغ 450 درجة مئوية. لم يُبنَ أي مفاعل بهذه القدرة الكهربائية حتى الآن، وكان أقوى مفاعل في ذلك الوقت، اعتباراً من عام 2018، هو مفاعل EPR بقدرة 1750 ميغاواط . ^{[ 38 ]} وقد أُلغي تطوير هذا التصميم في أعقاب كارثة تشيرنوبيل. كان من المفترض أن يحتوي جهاز RBMKP-4800 على عدد أكبر من قنوات التبخير والتسخين الفائق، مما يزيد من إنتاج الطاقة. ^{[ 42 ]}^{[ 43 ]} وتم التخطيط لجهازين من طراز RBMKP-2400 لمحطة كوستروما للطاقة النووية . ^{[ 44 ]}

المواصفات الفنية

المواصفات الفنية لـ RBMK
صفات	RBMK-1000	RBMK-1500	RBMK-2000	RBMK-3600	RBMKP-2400	RBMKP-4800
مراجع	^{[ 45 ]}^{[ 46 ]}	^{[ 45 ]}^{[ 46 ]}			^{[ 45 ]}^{[ 47 ]}
القدرة الحرارية للمفاعل، ميغاواط	3200	4800			5400
القدرة الكهربائية للوحدة، ميغاواط	1000	1500	2000	3600	2400	4800
كفاءة الوحدة (الإجمالية)، %	31.25	31.25			37.04
ضغط البخار أمام التوربين، بوحدة الضغط الجوي	65	65			65
درجة حرارة البخار أمام التوربين، °م	280	280			450
أبعاد المنطقة النشطة، متر:
- ارتفاع	7	7			7.05
— القطر (العرض × الطول)	11.8	11.8			7.05×25.38
تحميل اليورانيوم، ت	192	189			220
التخصيب ^، 235 يو
— قناة التبخر	2.6-3.0	2.6-2.8			1.8
— قناة التسخين الفائق					2.2
عدد القنوات:
— تبخيري	22.5	25.4			20.2
— التسخين الفائق					18.9
متوسط الاحتراق، ميغاواط يوم/كيلوغرام
— في قناة التبخر	22.5	25.4			20.2
— في قناة التسخين الفائق					18.9
أبعاد غلاف الوقود (القطر × السماكة)، مم:
— قناة التبخر	13.5×0.9	13.5×0.9			13.5×0.9
— قناة التسخين الفائق					10×0.3
مادة غلاف عنصر الوقود:
— قناة التبخر	زركونيوم + 2.5% نيوبيوم	زركونيوم + 2.5% نيوبيوم			زركونيوم + 2.5% نيوبيوم
— قناة التسخين الفائق					الفولاذ المقاوم للصدأ
عدد قضبان الوقود في الكاسيت	18	18
عدد الأشرطة	1693	1661

مصطلحات

المصطلحات في RBMK
الروسية			إنجليزي	ملحوظة
الاختصارات	فترة الحمل الكاملة	النسخ اللاتيني	إنجليزي	ملحوظة
أب	خزان المياه الآلي	avtomaticheskiy vvod reserva	مفتاح التحويل التلقائي
АЗ	حماية التباين	avariynaya zashchita	الحماية في حالات الطوارئ
АЗ	активная зона	المنطقة النشطة	قلب المفاعل النووي
АЗ-1	حماية التباين 1	avariynaya zashchita 1	الحماية في حالات الطوارئ 1	خفض قدرة المفاعل إلى 60% من القدرة الاسمية
АЗ-2	حماية التباين 2	avariynaya zashchita 2	الحماية في حالات الطوارئ 2	خفض قدرة المفاعل إلى 50% من القدرة الاسمية
АЗ-5	حماية التباين 5	avariynaya zashchita 5	الحماية الطارئة 5 ( انسحاب )	نظام الحماية من الطوارئ مُثبّت في وحدات الطاقة المزودة بمفاعلات RBMK
أزم	حماية متغيرة (إشارة) للقوة السابقة	avariynaya zashchita (إشارة) po prevysheniyu moshchnosti	الحماية الطارئة (إشارة) للطاقة الزائدة
أزم	حماية متغيرة (إشارة) ذات قوة منخفضة	avariynaya zashchita (إشارة) po diapazonu maloy moshchnosti	حماية الطوارئ (إشارة) لنطاق الطاقة المنخفض
أذربيجان	تجهيزات حماية المفاعل المتغيرة حسب المعلمة التكنولوجية (النظام)	avariynaya zashchita Reaktornoy ustanovki po tekhnologicheskim المعلمة (النظام)	نظام الحماية الطارئة لمحطة المفاعل النووي بناءً على المعايير التكنولوجية (النظام)
أزس	حماية التباين (إشارة) عند درجة حرارة عالية	avariynaya zashchita (إشارة) درجة حرارة vysokoy	إنذار ارتفاع درجة الحرارة
AZ-P	حماية الحوض في الحوض تزيد من قوة الريش في عمق الريش	avariynaya zashchita po avariynomu uvelicheniyu skorosti narastaniya moshchnosti v puskovom diapazone	حماية طارئة لزيادة معدل زيادة الطاقة في نطاق بدء التشغيل
AZ-R	حماية متجددة من التصلب في مفاعل ذو قدرة نفاذية فعالة	avariynaya zashchita po skorosti v rabochem diapazone moshchnosti reaktora	حماية طارئة للسرعة في نطاق تشغيل طاقة المفاعل
أيس	نظام القياس الآلي	avtomatizirovannaya نظام izmeritel'naya	نظام قياس آلي
APN	دواجن الطيور	avariynyy pitatel'nyy nasos	مضخة تغذية الطوارئ
أر	منظم آلي	منظم آلي	منظم تلقائي
أسكرو	نظام آلي للتحكم في الإشعاع	نظام التحكم التلقائي في الإشعاع	نظام آلي لمراقبة الإشعاع
أسوب	العمليات التكنولوجية لنظام التشغيل الآلي	نظام avtomatizirovannaya upravleniya tekhnologicheskimi protsessami	نظام التحكم الآلي في العمليات
باز	أن تكون متنوعًا من حيث الأصل	ب ystrodeystvuyushchaya a variynaya z ashchita	حماية طارئة سريعة المفعول	باز
بي بي	باسين باربوتير	باسين باربوتر	مسبح الفقاعات
بيك	كاميرا التأين ممتازة	كاميرا bokovaya ionizatsionnaya	غرفة التأين الجانبية
بو	مؤسسة حظر الشامل	blochnaya obessolivayushchaya ustanovka	محطة تحلية المياه
بي بي في	bak pitatelьной воды	باك بيتاتيلنوي فودي	خزان مياه التغذية
БПУ	إدارة لوحة التحكم	blochnaya panel' upravleniya	لوحة التحكم في الكتلة
БРУ-Б	جهاز مخفض للغاية مع ماكينة حلاقة	bystrodeystvuyushcheye reduktsionnoye ustroystvo so sbrosom v barboter	صمام تخفيف ضغط البخار لتصريف البخار إلى برج نظام تحديد موقع الحوادث (الفقاعة)
БРУ-Д	جهاز مخفض للغاية مع مبرد الهواء	bystrodeystvuyushcheye reduktsionnoye ustroystvo so sbrosom v deaerator	صمام تخفيف ضغط البخار لتصريف البخار إلى جهاز إزالة الهواء
БРУ-К	جهاز تخفيض كبير للغاية مع توربينات المكثف	bystrodeystvuyushcheye reduktsionnoye ustroystvo so sbrosom v مكثف التوربينات	صمام تخفيف ضغط البخار لتصريف البخار إلى مكثف التوربين
БРУ-ТК	جهاز مخفض للغاية مع مكثف تكنولوجي	bystrodeystvuyushcheye reduktsionnoye ustroystvo so sbrosom v tekhnologicheskiy مكثف	جهاز تخفيض الضغط عالي السرعة مع تصريف إلى مكثف العملية
بي سي	فاصل بارابان	فاصل بارابان	فاصل أسطواني
بي إس إم	قوة القص القصوى	bystroye snizheniye moshchnosti	انخفاض سريع في الطاقة
بوو	إدارة الضوء الشامل	blochnyy shchit upravleniya	لوحة التحكم في الكتلة
БЩУ-Н	إدارة ذكية مغلقة غير قابلة للتشغيل	blochnyy shchit upravleniya neoperativnyy	لوحة التحكم في الكتلة غير العاملة
БЩУ-О	إدارة العمليات المعقدة	blochnyy shchit upravleniya Operativnyy	لوحة التحكم التشغيلية
ВЗД	طفل صغير	vnutrizonnyy datchik	مستشعر داخل المنطقة
فيك	كاميرا التأين عالية الجودة	كاميرا vysotnaya ionizatsionnaya	غرفة تأين على ارتفاعات عالية
بي كي	يتم إلغاء الفكرة النهائية	فيركني كونتسيفوي فيكليوتشاتل	مفتاح الحد الأعلى
ВРД-В	ventreactornый дачик (التحكم في الطاقة) высotный	vnutrireaktornyy datchik (مراقبة الطاقة) vysotnyy	مستشعر داخل المفاعل (مراقبة إطلاق الطاقة) الارتفاع
ВРД-Р	مفاعل باطني (التحكم في الطاقة) شعاعي	vnutrireaktornyy datchik (مراقبة الطاقة) radial'nyy	مستشعر داخل المفاعل (مراقبة إطلاق الطاقة) شعاعي
ВСРО	أنظمة المفاعلات المجهزة	نظام مفاعل vspomogatel'nyye	الأنظمة المساعدة لحجرة المفاعل
ГПК	التصفيق الرئيسي المحظور	glavnyy predokhranitel'nyy klapan	صمام تخفيف الضغط الرئيسي
ГЦК	محيط الدورة الدموية الرئيسية	glavnyy tsirkulyatsionnyy kontur	دائرة الدوران الرئيسية
ГЦН	ضخامة الدورة الدموية الرئيسية	glavnyy tsirkulyatsionnyy nasos	مضخة الدوران الرئيسية	MCP
دكي	التحكم في طاقة الأطفال	التحكم في الطاقة	مستشعر مراقبة إطلاق الطاقة
دي بي	مطور إضافي	dopolnitel'nyy poglotitel'	ممتص إضافي
دريج	إلى النظام التشخيصي لمعلمة	د iagnosticheskaya reg istratsiya parametrov	تسجيل تشخيصي للمعايير	DREG
ДРК	تصفيق شديد ومنتظم	drossel'no-reguliruyushchiy klapan	صمام التحكم في الخانق
دي	حالة ممتازة	deaeratornaya etazherka	رف مزيل الهواء
ЖРО	طرق مشعة جيدة	zhidkiye radioaktivnyye otkhody	النفايات المشعة السائلة
ЗРК	التصفيق المنتظم والمبهج	zaporno-reguliruyushchiy klapan	صمام الإغلاق والتحكم
ИПУ	جهاز اندفاعي محفز	impul'snoye predokhranitel'noye ustroystvo	جهاز أمان ضد الصدمات
إي سي	نظام قياس المعلومات	نظام المعلومات-izmeritel'naya	نظام المعلومات والقياس
كيه جي أو	التحكم في الصحة العامة	التحكم في الجراثيم	التحكم في إحكام الغلاف
كيه دي	камера деления	كاميرا ديلينيا	غرفة الانشطار
كيم	الاستفادة من الكفاءة القوية	koeffitsiyent ispol'zovaniya ustanovlennoy moshchnosti	عامل استخدام الطاقة المركبة
КМПЦ	محيط الدورة الدموية المتعددة	kontur mnogokratnoy prinuditel'noy tsirkulyatsii	دائرة دوران قسري متعددة
كو	قناة مبهجة	قناة أوخلازدينيا أوترازاتيليا	قناة تبريد العاكس
كي بي آر	ريمونت مخططة رأس المال	kapital'no-planovyy remont	إصلاحات رئيسية مجدولة
كرو	التصفيق العنقودي المنتظم	klasternyy reguliruyushchiy klapan	صمام التحكم في المجموعة
كوس	مفتاح إدارة الأعمدة	klyuch upravleniya sterzhnyami	مفتاح التحكم في قضيب التوصيل
КЦТК	التحكم في جودة القنوات التكنولوجية	التحكم في القنوات التكنولوجية	مراقبة سلامة قنوات المعالجة
لاس	حماية الدواجن المحلية	lokal'naya avariynaya zashchita	الحماية من الطوارئ المحلية
لار	منظم آلي محلي	منظم avtomaticheskiy المحلي	منظم ضغط أوتوماتيكي محلي
МЗР	أقصى قدر من رد الفعل	الحد الأقصى من التفاعلات	هامش التفاعل الأقصى
مبا	الحد الأقصى لمشروع الدواجن	maksimal'naya proyektnaya avaria	الحد الأقصى لحوادث التصميم الأساسي
متك	القنوات التكنولوجية المتعددة	mnemotablo tekhnologicheskikh كانالوف	عرض تذكيري للقنوات التكنولوجية
МФК	الحد الأدنى من القوة الفيزيائية	الحد الأدنى من المشاكل	الحد الأدنى لمستوى الطاقة البدنية
إن بي كي	الاتصالات المائية الرائعة	nizhniye vodyanyye kommunikatsii	الاتصالات منخفضة التكلفة
إن كيه	جامع غير رسمي	نابورني كوليكتور	مشعب الضغط
إن سي بي	كتلة الصمغ الأولى	nachal'nik smeny bloka	مشرف وردية
هيئة الرقابة الوطنية	مواقف الروائح الأولية	nachal'nik smeny stantsii	مشرف وردية المحطة
НФХ	الخصائص الفيزيائية النيترونية	neytronno-fizicheskiye kharakteristiki	الخصائص الفيزيائية للنيوترون
أوزبر	رد الفعل التشغيلي	يتم تنفيذ عملية رد الفعل	هامش تفاعل التشغيل	إدارة السمعة عبر الإنترنت
حسناً	обратный клапан	obratnyy klapan	صمام عدم الرجوع
OPB	جميع الخدمات الآمنة	obshchiye polozheniya bezopasnosti	أحكام السلامة العامة
ПВД	تعزيز الترطيب العالي	podogrevatel' vysokogo davleniya	سخان ضغط عالٍ
بي بي كي	الاتصالات البارودانية	parovodyanyye kommunikatsii	الاتصالات البخارية والمائية
ПК-АЗ	نظام المجموعات التجارية للتعويضات الكبيرة	rezhim deystviya gruppy sterzhney perekompensatsii	نمط تشغيل مجموعة قضبان التعويض الزائد
PKD	انخفاض المعوض	parovoy kompensator davleniya	معوض ضغط البخار
ПН	ضخامة البيتاتيلني	pitatel'nyy nasos	مضخة مياه التغذية
ППБ	مربع مؤامرة طويلة	plotno-prochnyy boks	صندوق متين ومحكم الإغلاق
ППР	خطة مسبقة الدفع	ريمونت Planovo-predupreditel'nyy	الصيانة الوقائية المجدولة
ПРИЗМА	لعبة من أساس الجهاز	pr gramma iz mereniya m oshchnosti a pparata	برنامج لقياس طاقة الجهاز	بريزما، بريزما
ПСУ	جهاز الرش السلبي	passivnoyeSpraylernoye ustroystvo	جهاز رش سلبي
بين	إلكترونيات بيتية	pitatel'nyy elektronasos	مضخة تغذية كهربائية
ПЯБ	السلامة الصحيحة	pravila yadernoy bezopasnosti	لوائح السلامة النووية
РВ	التوربينات الاحتياطية	rezervnoye vozbuzhdeniye التوربينات	نظام الإثارة الاحتياطي للتوربين
RGK	جامع جماعي متميز	razdatochno-gruppovoy kollektor	موزع وجامع جماعي
РЗМ	آلة آمنة وممتعة	razgruzochno-zagruzochnaya ماشينا	آلة التحميل والتفريغ
РЗК	مجمع مذهل	مجمعات razgruzochno-zagruzochnyy	مجمع التحميل والتفريغ
РК СУЗ	إدارة أنظمة القنوات المهنية والحماية	نظام القنوات Rabochiy upravleniya i zashchity	قناة عمل نظام التحكم والحماية
РП	مساحة المفاعل	reaktornoye prostranstvo	حيز المفاعل
جمهورية الفلبين	التنظيم الجيد	ruchnoye regulirovaniye	التحكم اليدوي
رو	تركيب المفاعل	reaktornaya ustanovka	تركيب المفاعل
САОР	مع وجود مجموعة متنوعة من البهجة في الممثل	هذا هو أساس التنوع في الخلوص والفعالية	نظام تبريد المفاعل في حالات الطوارئ
سي بي	أنظمة السلامة	sistemy bezopasnosti	أنظمة الأمن
СВП	مفتش قوي للغاية	sterzhen 'vygorayushchego poglotitelya	قضيب امتصاص قابل للاحتراق
СГО	النظام البيئي	نظام الجراثيم ograzhdeniya	نظام إغلاق محكم
سلا	خيارات تعريب النظام	sistema lokalizatsii avariy	نظام تحديد موقع الحوادث	التصلب الجانبي الضموري
سكالا	مع مبدأ التحكم في جهاز إنجلترا للكهرباء الكاملة	مبدأ التحكم في الأجهزة الكهربائية والإلكترونية	نظام التحكم في أجهزة محطة لينينغراد للطاقة النووية	سكالا، سكالا
СП	ستيرجينجنوجلوتيتيل	sterzhen'-poglotitel'	قضيب امتصاص الصدمات
سبير	نظام الخروج السلبي	نظام سلبي otvoda tepla	نظام تبديد الحرارة السلبي
س.ب.ك	تصفيق متقطع ومنتظم	stoporno-reguliruyushchiy klapan	صمام الإغلاق والتحكم
СТК	نظام التحكم التكنولوجي	نظام التحكم التكنولوجي	نظام التحكم في العمليات
СУЗ	مع مبدأ الحكم والصلاحيات	s istema u pravleniya i z ashchity	نظام التحكم والحماية	سوز
سكري	نظام التحكم الفيزيائي في الطاقة	نظام التحكم في الطاقة raspredeleniya	نظام تحكم مادي لتوزيع الطاقة
СЦК	نظام التحكم المركزي	نظام التحكم المركزي	أنظمة التحكم المركزية	يشير إلى سكالا
تي بي سي	тепловыделяющая сborка	teplovydelyayushchaya sborka	مجموعة الوقود
تابل	عنصر teploвыделяющий	عنصر teplovydelyayushchiy	عنصر الوقود، الوقود النووي	تلفزيون
تي جي	مولد توربو	مولد توربيني	مولد توربيني
تي كي	القناة التكنولوجية	قناة التكنولوجيا	التكنولوجي
تي إن	теплоноситель	teplonositel'	سائل التبريد
أوزب	حماية مضاعفة للضغط	usilitel' zashchity po skorosti puskovogo diapazona	نطاق بدء التشغيل، حماية السرعة، مكبر الصوت
يو إس بي	у короченный с тень- п глотитель (учной)	u korochennyy s terzhen'- p oglotitel' (ruchnoy)	قضيب امتصاص قصير (يدوي)	خاصية فريدة
يو تي سي	مركز التدريب الجيد	uchebno-trenirovochnyy tsentr	مركز تدريب
يات	ядерное топливо	يادرنوي توبليفو	الوقود النووي
ЯТЦ	яderный топливный cycl	yadernyy toplivnyy tsikl	دورة الوقود النووي
يو يو	جهاز نشيط للغاية	yadernaya حيويةheskaya ustanovka	محطة الطاقة النووية

قضايا RBMK

عيوب التصميم ومشاكل السلامة

باعتباره مفاعلًا من الجيل الثاني المبكر ، مبنيًا على تكنولوجيا سوفيتية من خمسينيات القرن الماضي، صُمم مفاعل RBMK لتحقيق سرعة الإنتاج على حساب توفير أنظمة احتياطية. وقد أثبتت العديد من خصائص تصميمه عدم استقرارها بشكل خطير عند تشغيله خارج نطاق مواصفاته التصميمية. سمح قرار استخدام قلب من الجرافيت مع وقود اليورانيوم الطبيعي بتوليد طاقة هائلة بربع تكلفة مفاعلات الماء الثقيل فقط ، والتي كانت تتطلب صيانة مكثفة وكميات كبيرة من الماء الثقيل باهظ الثمن لبدء التشغيل. مع ذلك، لم تتضح عواقبه غير المقصودة بشكل كامل إلا بعد كارثة تشيرنوبيل عام 1986.

معامل فراغ موجب عالي

_{الماء الخفيف ( H₂O} العادي ) هو مُعدِّل وممتص للنيوترونات في آنٍ واحد . وهذا يعني أنه لا يقتصر دوره على إبطاء النيوترونات إلى سرعات متوازنة مع الجزيئات المحيطة ("تحويلها إلى نيوترونات منخفضة الطاقة، تُعرف بالنيوترونات الحرارية ، والتي تكون أكثر عرضة للتفاعل مع نوى اليورانيوم-235 من النيوترونات السريعة الناتجة عن الانشطار في البداية")، بل إنه يمتص بعضها أيضاً.

في سلسلة مفاعلات RBMK، يعمل الماء الخفيف كمبرد، بينما يتم تهدئة النيوترونات بشكل أساسي بواسطة الجرافيت . ولأن الجرافيت يُهدئ النيوترونات بالفعل، فإن تأثير الماء الخفيف في إبطائها يكون أقل، ولكنه مع ذلك قادر على امتصاصها. وهذا يعني أن تفاعلية المفاعل (التي يمكن تعديلها بواسطة قضبان امتصاص النيوترونات المناسبة) يجب أن تأخذ في الحسبان النيوترونات التي يمتصها الماء الخفيف.

في حالة تبخير الماء إلى بخار ، يحل بخار الماء محل الماء، وهو أقل كثافة بكثير من كثافة الماء السائل (يختلف الرقم الدقيق باختلاف الضغط ودرجة الحرارة؛ ففي الظروف القياسية ، تبلغ كثافة البخار حوالي 1/1350 من كثافة الماء السائل). وبسبب هذه الكثافة المنخفضة (للكتلة، وبالتالي لنوى الذرات القادرة على امتصاص النيوترونات)، تتلاشى قدرة الماء الخفيف على امتصاص النيوترونات عمليًا عند غليانه. وهذا يسمح لمزيد من النيوترونات بانشطار المزيد من نوى اليورانيوم-235، وبالتالي زيادة قدرة المفاعل، مما يؤدي إلى ارتفاع درجات الحرارة التي تغلي المزيد من الماء، مُحدثةً حلقة تغذية راجعة حرارية .

في مفاعلات RBMK، يُؤدي توليد البخار في ماء التبريد عمليًا إلى تكوين فراغ: فقاعة لا تمتص النيوترونات. ولا يُؤثر انخفاض التهدئة بواسطة الماء الخفيف، إذ لا يزال الجرافيت يُهدئ النيوترونات. مع ذلك، يُغير فقدان الامتصاص بشكلٍ كبير توازن إنتاج النيوترونات، مُسببًا حالةً من التسارع المُفرط حيث يتم إنتاج المزيد والمزيد من النيوترونات، وتزداد كثافتها بشكلٍ أُسّي. تُسمى هذه الحالة " معامل الفراغ الموجب "، وتتميز سلسلة مفاعلات RBMK بأعلى معامل فراغ موجب بين جميع المفاعلات التجارية التي صُممت على الإطلاق.

لا يعني ارتفاع معامل الفراغ بالضرورة أن المفاعل غير آمن بطبيعته، إذ تنبعث بعض نيوترونات الانشطار بتأخير يصل إلى ثوانٍ أو حتى دقائق (انبعاث نيوترونات ما بعد الانشطار من النوى الوليدة)، وبالتالي يمكن اتخاذ خطوات لتقليل معدل الانشطار قبل أن يرتفع بشكل كبير. مع ذلك، يُصعّب هذا الوضع التحكم بالمفاعل بشكل ملحوظ، خاصةً عند مستويات الطاقة المنخفضة. لذا، يجب أن تكون أنظمة التحكم موثوقة للغاية، وأن يخضع العاملون في غرفة التحكم لتدريب مكثف على خصائص النظام وحدوده. لم يكن أي من هذين الشرطين متوفرًا في تشيرنوبيل: نظرًا لأن التصميم الفعلي للمفاعل كان يحمل ختم موافقة معهد كورتشاتوف ويُعتبر سرًا من أسرار الدولة ، فقد مُنعت مناقشة عيوب المفاعل، حتى بين العاملين الفعليين الذين يُشغلون المحطة. تضمنت بعض تصاميم RBMK اللاحقة قضبان تحكم على مقابض كهرومغناطيسية، ما يسمح بالتحكم في سرعة التفاعل، وإيقافه تمامًا عند الضرورة. لكن مفاعل RBMK في تشيرنوبيل كان يحتوي على قضبان تحكم يدوية.

خضعت جميع مفاعلات RBMK لتغييرات كبيرة في أعقاب كارثة تشيرنوبيل . فقد انخفض معامل الفراغ الموجب من +4.5 β إلى +0.7 β، ^[⁴⁸^]^[⁴⁹^] مما قلل من احتمالية وقوع حوادث تفاعلية أخرى، على حساب زيادة متطلبات تخصيب وقود اليورانيوم. ^[⁵⁰^]

التحسينات التي طرأت منذ حادثة تشيرنوبيل

في مذكراته التي نُشرت بعد وفاته، كشف فاليري ليغاسوف ، النائب الأول لمدير معهد كورتشاتوف للطاقة الذرية ، أن علماء المعهد كانوا على دراية منذ فترة طويلة بوجود عيوب تصميمية جوهرية في مفاعل RBMK. ^{[ 51 ]}^{[ 52 ]} وقد أحدث انتحار ليغاسوف عام 1988، عقب محاولات فاشلة لتعزيز إصلاحات السلامة النووية والصناعية، صدمة في أوساط المجتمع العلمي. وأصبحت مشاكل تصميم مفاعل RBMK تُناقش بشكل أكثر انفتاحًا. ^{[ 53 ]}

بعد حادثة تشيرنوبيل، خضعت جميع مفاعلات RBMK المتبقية لتحديثات عديدة لتعزيز السلامة . وكان أبرز هذه التحديثات إصلاح تصميم قضبان التحكم في مفاعلات RBMK. تحتوي هذه القضبان على مُزيحات من الجرافيت بطول 4.5 متر (14 قدمًا و9 بوصات) ، تمنع دخول ماء التبريد إلى الفراغ الناتج عن سحب القضبان. في التصميم الأصلي، كانت هذه المُزيحات، لكونها أقصر من ارتفاع قلب المفاعل، تُخلّف أعمدة من الماء بارتفاع 1.25 متر (4.1 قدم) في الأسفل (و 1.25 متر [4.1 قدم] في الأعلى) عند سحب القضبان بالكامل. ^[³^]

أثناء عملية الإدخال، كان الجرافيت يزيح أولًا الماء السفلي، مما يزيد من التفاعلية محليًا. كذلك، عندما كانت القضبان في أعلى موضع لها، كانت نهايات الممتص خارج قلب المفاعل، مما يتطلب إزاحة كبيرة نسبيًا قبل تحقيق انخفاض ملحوظ في التفاعلية. ^{[ 54 ]} من المرجح أن تكون هذه العيوب التصميمية هي السبب الرئيسي للانفجار الأول في حادثة تشيرنوبيل، مما أدى إلى تحول الجزء السفلي من قلب المفاعل إلى حالة حرجة فورية عندما حاول المشغلون إيقاف تشغيل المفاعل غير المستقر بشدة عن طريق إعادة إدخال القضبان. التحديثات هي:

زيادة في إثراء الوقود من 2% إلى 2.4% للتعويض عن تعديلات قضبان التحكم وإدخال ممتصات إضافية.
زاد عدد قضبان التحكم اليدوي من 30 إلى 45.
80 مادة ماصة إضافية تعيق التشغيل عند الطاقة المنخفضة، حيث يكون تصميم RBMK أكثر خطورة.
تم تقليص تسلسل AZ-5 (إيقاف تشغيل المفاعل في حالات الطوارئ أو Scram ) من 18 إلى 12 ثانية.
إضافة نظام БАЗ أو BAZ، ^{[ 55 ]} (الحماية الطارئة للمفاعل السريع) والذي من شأنه إدخال 24 قضيبًا موزعة بشكل موحد في قلب المفاعل عبر آلية قيادة معدلة في غضون 1.8 إلى 2.5 ثانية.
احتياطات لمنع الوصول غير المصرح به إلى أنظمة السلامة في حالات الطوارئ.

بالإضافة إلى ذلك، تم تطوير نماذج RELAP5-3D لمفاعلات RBMK-1500 لاستخدامها في حسابات الديناميكا الحرارية والنيوترونية المتكاملة لتحليل حالات عابرة محددة يكون فيها الاستجابة النيوترونية للقلب مهمة. ^{[ 56 ]}

يهدف زر BAZ إلى أن يكون إجراءً استباقيًا لتقليل التفاعل قبل تفعيل AZ-5، وذلك لتمكين الإغلاق الطارئ الآمن والمستقر لـ RBMK.

كتل مُعدِّلة من الجرافيت المشوه

من مايو 2012 إلى ديسمبر 2013، توقف مفاعل لينينغراد -1 عن العمل لإجراء إصلاحات تتعلق بكتل المهدئ الجرافيتي المشوهة. شمل المشروع، الذي استمر 18 شهرًا، البحث والتطوير لآلات الصيانة وأنظمة المراقبة. سيتم تطبيق أعمال مماثلة على مفاعلات RBMK العاملة المتبقية. ^{[ 57 ]} يمكن إصلاح كتل المهدئ الجرافيتي في مفاعل RBMK واستبدالها في الموقع ، على عكس مفاعل التبريد الغازي المتقدم، وهو المفاعل الكبير الآخر الحالي الذي يستخدم المهدئ الجرافيتي . ^{[ 58 ]}

يمكن أن يؤدي القطع الطولي في بعض أعمدة الجرافيت أثناء أعمال التجديد لتمديد العمر الافتراضي إلى إعادة مجموعة الجرافيت إلى شكلها الهندسي التصميمي الأولي. ^{[ 59 ]}

تحديث وإخراج RBMK من الخدمة

نظراً لتزايد الطلب على الطاقة في روسيا، تخضع مفاعلات RBMK لعمليات تحديث لتمديد عمرها التشغيلي. صُممت هذه المفاعلات في الأصل لتعمل لمدة 25 عاماً. يشمل التحديث معالجة المشكلات المتعلقة بحادثة تشيرنوبيل، والمصادقة على معايير السلامة الحالية، وفي نهاية المطاف تمديد عمرها التشغيلي. وبفضل هذا التحديث، تحقق مفاعلات RBMK تحسناً في السلامة والموثوقية والكفاءة الاقتصادية. ^{[ 60 ]}

على الرغم من إمكانية إجراء تعديلات وتحديثات واسعة النطاق، فقد تم إغلاق المفاعلات المصممة سوفيتياً. ^{[ 61 ]}

مزيد من التطوير

إعادة تصميم RBMK بعد الحقبة السوفيتية هو MKER (بالروسية: МКЭР ، Многопетлевой Канальный Энетический Реактой [Mnogopetlevoy Kanalniy Energeticheskiy Reaktor]، وهو ما يعني مفاعل طاقة أنبوب الضغط متعدد الحلقات )، مع تحسين السلامة والاحتواء. مبنى. ^{[ 62 ]}^{[ 63 ]} تم التخطيط لطائرات MKER-800 وMKER-1000 وMKER-1500 لمحطة لينينغراد للطاقة النووية. ^{[ 64 ]}^{[ 65 ]}^{[ 66 ]}

قائمة مفاعلات RBMK

مفتاح الألوان:

– المفاعل العامل (بما في ذلك المفاعلات المتوقفة عن العمل حاليًا)

– تم إيقاف تشغيل المفاعل

– تم تدمير المفاعل في حادث

– بناء المفاعلات المهجورة أو الملغاة

الموقع ^{[ 67 ]}	البلد الحالي	نوع المفاعل	متصل	حالة	صافي السعة (ميغاواط _{كهربائية} )	القدرة الإجمالية (ميغاواط _{كهربائية} )
تشيرنوبيل -1	أوكرانيا	RBMK-1000	1977	أُغلقت في عام 1996	740	800 ^[أ]
تشيرنوبيل-2	أوكرانيا	RBMK-1000	1978	أُغلقت المحطة عام 1991 بسبب حريق في التوربينات	925	1000
تشيرنوبيل-3	أوكرانيا	RBMK-1000	1981	أُغلقت في عام 2000	925	1000
تشيرنوبيل-4	أوكرانيا	RBMK-1000	1983	دُمِّر عام 1986	925	1000
تشيرنوبيل-5	أوكرانيا	RBMK-1000	غير متوفر	تم إلغاء أعمال البناء في عام 1988	925	1000
تشيرنوبيل-6	أوكرانيا	RBMK-1000	غير متوفر	تم إلغاء أعمال البناء في عام 1988	925	1000
إيغنالينا -1	ليتوانيا	RBMK-1500	1983	أُغلق في عام 2004	1185	1300 ^[ب]
إغنالينا-2	ليتوانيا	RBMK-1500	1987	أُغلق في عام 2009	1185	1300 ^[ب]
إغنالينا-3	ليتوانيا	RBMK-1500	غير متوفر	تم إلغاء أعمال البناء في عام 1988	1380	1500
إغنالينا-4	ليتوانيا	RBMK-1500	غير متوفر	تم إلغاء الخطة في عام 1988	1380	1500
كوستروما -1	روسيا	RBMKP-2400	غير متوفر	تم إلغاء أعمال البناء في ثمانينيات القرن العشرين	2260	2400
كوستروما-2	روسيا	RBMKP-2400	غير متوفر	تم إلغاء أعمال البناء في ثمانينيات القرن العشرين	2260	2400
كورسك -1	روسيا	RBMK-1000	1977	تم إغلاقه في عام 2021	925	1000
كورسك-2	روسيا	RBMK-1000	1979	تم إغلاقه في عام 2024	925	1000
كورسك-3	روسيا	RBMK-1000	1984	يعمل حتى عام 2033 ^{[ 10 ]}	925	1000
كورسك-4	روسيا	RBMK-1000	1985	يعمل حتى عام 2035 ^{[ 10 ]}	925	1000
كورسك-5 ^{[ 62 ]}	روسيا	RBMK-1000 ^[B]	غير متوفر	تم إلغاء أعمال البناء في عام 2012	925	1000
كورسك-6	روسيا	RBMK-1000	غير متوفر	تم إلغاء أعمال البناء في عام 1993	925	1000
لينينغراد -1	روسيا	RBMK-1000	1974	تم إغلاقه في عام 2018 ^{[ 68 ]}	925	1000
لينينغراد-2	روسيا	RBMK-1000	1976	تم إغلاقها في عام 2020 ^{[ 69 ]}	925	1000
لينينغراد-3	روسيا	RBMK-1000	1979	يعمل حتى عام 2030 (تم تمديده لمدة 5 سنوات في عام 2025) ^{[ 70 ]}	925	1000
لينينغراد-4	روسيا	RBMK-1000	1981	يعمل حتى عام 2031 (تم تمديده لمدة 5 سنوات في عام 2026) ^{[ 71 ]}	925	1000
سمولينسك -1	روسيا	RBMK-1000	1983	يعمل حتى عام 2028 ^{[ 70 ]}	925	1000
سمولينسك-2	روسيا	RBMK-1000	1985	سيستمر تشغيله حتى عام 2030 ^{[ 70 ]}	925	1000
سمولينسك-3	روسيا	RBMK-1000	1990	يعمل حتى عام 2034 ^{[ 70 ]}	925	1000
سمولينسك-4	روسيا	RBMK-1000	غير متوفر	تم إلغاء أعمال البناء في عام 1993	925	1000

^{تم بناء} المفاعل رقم 1 بقدرة إجمالية تبلغ 1000 ميجاوات_منالطاقة الكهربائية، وتم تخفيض قدرته إلى 800 ميجاوات بعد حادثة الانصهار الجزئي عام 1982.

^{تم بناء محطات}_{RBMK-1500 بقدرة إجمالية}تبلغ 1500 ميجاوات، وتم تخفيض قدرتها إلى 1360 ميجاوات بعد كارثة تشيرنوبيل.

الحوادث المعروفة

وقعت حوادث عديدة في محطات الطاقة المختلفة التي تشغل مفاعل RBMK، وتم التستر على معظمها. وشملت هذه الحوادث سرقة المواد، وتعطل المعدات، وإغلاق المفاعلات بشكل متكرر، وغيرها. أما أخطر الحوادث، مثل الانصهار الجزئي في الوحدة الأولى من مفاعل لينينغراد والوحدة الأولى من مفاعل تشيرنوبيل، فلم تُؤخذ على محمل الجد، ولم تُنفذ توصيات العلماء والخبراء، مما مهد الطريق لكارثة عام 1986. وفيما يلي بعض الحوادث المعروفة في مفاعلات RBMK:

انفجار خزان يحتوي على غازات مشعة في الوحدة رقم 1 بمحطة لينينغراد للطاقة النووية في يناير 1975
انصهار جزئي في الوحدة رقم 1 في لينينغراد عام 1975
انقطاع التيار الكهربائي في محطة كورسك للطاقة النووية عام 1980
انصهار جزئي في الوحدة الأولى من محطة تشيرنوبيل عام 1982
اكتشاف تأثير الإيقاف التلقائي الإيجابي في الوحدة 1 من محطة إيغنالينا للطاقة النووية عام 1983 وفي الوحدة 4 من محطة تشيرنوبيل للطاقة النووية
نقل العوارض الخرسانية في الوحدتين 3 و4 من محطة تشيرنوبيل للطاقة النووية عام 1984
كارثة تشيرنوبيل عام 1986
حريق توربينات في الوحدة الثانية من محطة تشيرنوبيل عام 1991 أدى إلى إغلاقها نهائياً
انصهرت الكابلات في الوحدة رقم 1 في محطة تشيرنوبيل عام 1991 أثناء اختبار غرف التأين خلال فترة إيقاف الصيانة، ولم تستجب قضبان التحكم الآلية لإشارة AZ-MM، مما أدى إلى تعطل نظام الحماية من انخفاض الطاقة.
تسربت المياه المشعة عندما تعطل سدادة مانعة للتسرب في إحدى مضخات الدوران الرئيسية في وحدة تشيرنوبيل رقم 1
تم إيقاف تشغيل الوحدة الثالثة في محطة تشيرنوبيل النووية بعد ارتفاع مستوى المياه في أسطوانات فاصل البخار في مارس 1993
أُغلقت وحدة تشيرنوبيل رقم 3 عام 1994 إثر حدوث ماس كهربائي أدى إلى ضخ مياه نظام التبريد الطارئ للقلب (ECCS) إلى خزانات فاصل البخار.
تم إيقاف تشغيل الوحدة الثالثة في محطة تشيرنوبيل النووية بعد اكتشاف تسرب بخار في إحدى قنوات الوقود نتيجة خلل في اللحام أثناء عملية التجميع في عام 1981.
تم إيقاف تشغيل الوحدة رقم 1 في محطة تشيرنوبيل النووية بعد أن علقت آلة التزود بالوقود في إحدى القنوات عام 1995.
في 27 أغسطس/آب 2009، توقفت الوحدة الثالثة من محطة لينينغراد للطاقة النووية بعد اكتشاف ثقب في أنبوب تصريف إحدى المضخات. ^{[ 72 ]} ووفقًا لنظام التحكم الآلي في الإشعاع، كان مستوى الإشعاع في المحطة وفي منطقة المراقبة المحيطة بها، والتي يبلغ طولها 30 كيلومترًا (19 ميلًا)، طبيعيًا. ^[⁷²^] ونفت إدارة المحطة شائعات وقوع حادث، وأوضحت أن الوحدة الثالثة توقفت لإجراء "صيانة طارئة قصيرة الأجل"، على أن يُعاد تشغيلها في 31 أغسطس/آب 2009. ^[⁷³^]

مراجع

↑ "إغلاق الوحدة الأخيرة في محطة بيليبينو للطاقة النووية بشكل دائم - أخبار الطاقة النووية العالمية" . www.world-nuclear-news.org . تاريخ الاطلاع: 21 يوليو 2026 .
↑ "إغلاق وحدات محطة بيليبينو النووية تمهيداً لتفكيكها - أخبار الطاقة النووية العالمية" . www.world-nuclear-news.org . تاريخ الاطلاع: 21 يوليو 2026 .
1 2 3 4 5 6 "مفاعلات RBMK | مفاعل ذو قناة كبيرة | معامل فراغ موجب - الرابطة النووية العالمية" . www.world-nuclear.org . مؤرشف من الأصل بتاريخ 5 نوفمبر 2018. تم الاطلاع عليه بتاريخ 18 يونيو 2019 .
↑ "فورسمارك: كيف نبهت السويد العالم إلى خطر كارثة تشيرنوبيل" . المواضيع | البرلمان الأوروبي . 15 مايو 2014. تاريخ الاطلاع: 24 أبريل 2024 .
↑ أسكاريلي، بريت (31 مايو 2019). "بعد 25 عامًا من كارثة تشيرنوبيل، كيف اكتشفت السويد الأمر؟" . إذاعة السويد . تاريخ الاسترجاع: 24 أبريل 2024 .
↑ تشيرنوف د.، سورنيت د. الكوارث من صنع الإنسان وإخفاء معلومات المخاطر: دراسات حالة للكوارث الكبرى والخطأ البشري . سبرينغر. 2015. ص 71
↑ لويس، ليدرمان (يناير 1996). "سلامة مفاعلات RBMK: وضع الإطار التقني" (ملف PDF) . الوكالة الدولية للطاقة الذرية .
↑ مركز بيلفر (10 سبتمبر 2013)، " النووية 101: كيف تعمل القنابل النووية" الجزء 2/2 ، مؤرشف من الأصل في 20 مايو 2019 ، تم استرجاعه في 1 يونيو 2019[شريحة عند 00:33:00]
↑ "تمديد عمر مفاعلات RBMK من الجيل الثاني في روسيا" . مجلة الهندسة النووية الدولية. ١٢ يوليو ٢٠٢٤. تاريخ الاطلاع: ١٦ يوليو ٢٠٢٤ .
1 2 3 "Stанки становятся в строй" [ جاري تشغيل الآلات ] . كوميرسانت . 15 ديسمبر 2022 . تم الاسترجاع في 6 نوفمبر 2024 .
↑ «الوحدة الثالثة في لينينغراد تحصل على الموافقة للتشغيل حتى عام 2030» . أخبار الطاقة النووية العالمية . 4 فبراير 2025. تم الاطلاع عليه بتاريخ 4 فبراير 2025 .
↑ «منح مفاعل لينينغراد 4 ترخيصًا لتمديد عمره خمس سنوات - أخبار الطاقة النووية العالمية» https://www.world-nuclear-news.org/articles/leningrad-4-given-five-year-life-extension
↑ "زادت سلامة وحدات RBMK في محطة كورسك للطاقة النووية 100 ضعف" . www1.ru. تاريخ الاطلاع: 21 يوليو 2026 .
↑ "الحادث "المظلم" في محطة ميتسامور النووية - 1982 | آرت-أ-تسولوم" . allinnet.info . أبريل 2020. مؤرشف من الأصل في 1 سبتمبر 2021. تم الاطلاع عليه في 14 فبراير 2021 .
↑ تاريخ الطاقة الذرية في الاتحاد السوفيتي وروسيا. العدد 3. تاريخ RBMK. تحرير سيدورينكو ف.أ. - موسكو، دار النشر، 2003 . "تاريخ روساتوم" ('تاريخ الطاقة الذرية السوفيتية والروسية. Vip. 3. تاريخ RMK. Pod red. سيدورينكو في. أ. — م.: ИздАТ، 2003. . الكتاب الإلكتروني «إستوريا روساتوما» — http://elib.biblioatom.ru/text/istoriya-atomnoy-energetiki_v3_2003/go,0/ أرشيفي 2021-01-21 في أرشيف الإنترنت (Wayback Machine )
1 2 3 4 5 6 7 هيغينبوثام، آدم (4 فبراير 2020). منتصف الليل في تشيرنوبيل: القصة غير المروية لأعظم كارثة نووية في العالم . سيمون وشوستر. ISBN 978-1-5011-3463-0أُرشف من الأصل في 1 سبتمبر 2021. تم الاطلاع عليه في 4 مايو 2021 – عبر كتب جوجل.
١ ٢ ٣ ٤ ٥ "شركة إنيرغوأتوم المساهمة المفتوحة" محطة سمولينسك للطاقة النووية "حول المحطة "جيل" (باللغة الروسية). Snpp.rosenergoatom.ru. ٢٠٠٨-٠٤-٣٠ . تم الاطلاع عليه بتاريخ ٢٠١٠-٠٣-٢٢ .
1 2 3 4 5 "تحليل الحوادث لمحطات الطاقة النووية ذات مفاعلات الماء المغلي المهدأ بالجرافيت RBMK" (ملف PDF) . مؤرشف (PDF) من الأصل بتاريخ 2020-04-06 . تم الاطلاع عليه بتاريخ 2010-03-22 .
↑ ميخائيل ف. مالكو. "مفاعل تشيرنوبيل: خصائص التصميم وأسباب الحادث" (ملف PDF) . معهد العلوم الإشعاعية والنووية المتكاملة، جامعة كيوتو . S2CID 1490526 .
١ ٢ ٣ ٤ ٥ ٦ ٧ ٨ ٩ ١٠ ١١ ١٢ تشيرنوبيل: تقييم فني ... – كتب جوجل . توماس تيلفورد. ١٩٨٧. ISBN 978-0-7277-0394-1أُرشف من المصدر الأصلي بتاريخ 2021-09-01 . تم الاطلاع عليه بتاريخ 2010-03-22 .
1 2 3 4 "قناة الوقود" . Insc.anl.gov. مؤرشف من الأصل بتاريخ 25 أغسطس 2004. تم الاطلاع عليه بتاريخ 22 مارس 2010 .
1 2 3 "جسر المعلومات: المعلومات العلمية والتقنية لوزارة الطاقة الأمريكية - برعاية مكتب العلوم والتكنولوجيا والهندسة" (ملف PDF) . Osti.gov. مؤرشف من الأصل بتاريخ 1 سبتمبر 2021. تاريخ الاطلاع: 22 مارس 2010 .
1 2 مالكو، ميخائيل (يوليو 2002)، "مفاعل تشيرنوبيل: خصائص التصميم وأسباب الحادث" (ملف PDF) ، في إيماناكا، تيتسوجي (محرر)، أنشطة بحثية حديثة حول حادث محطة تشيرنوبيل للطاقة النووية في بيلاروسيا وأوكرانيا وروسيا ، معهد أبحاث المفاعلات، جامعة كيوتو، الصفحات 11-27 ، مؤرشف (ملف PDF) من الأصل بتاريخ 2019-11-08 ، تم استرجاعه بتاريخ 2020-01-10
↑ "الوقود النووي RBMK-1000 وRBMK-1500" . Elemash.ru. مؤرشف من الأصل بتاريخ 7 أكتوبر 2006. تم الاطلاع عليه بتاريخ 22 مارس 2010 .
↑ "مجموعة الوقود" . Insc.anl.gov. مؤرشف من الأصل في 25 أغسطس 2004. تم الاطلاع عليه في 22 مارس 2010 .
↑ https://www-pub.iaea.org/MTCD/publications/PDF/Pub913e_web.pdf مؤرشف بتاريخ 14 ديسمبر 2019 في أرشيف الإنترنت (Wayback Machine)، الصفحة 119
↑ "منظمة الصحة العالمية" (ملف PDF) . whqlibdoc.who.int . مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 27 ديسمبر 2013. تم الاطلاع عليه بتاريخ 17 أبريل 2010 .
↑ "وصف موجز للنبات" . Lei.lt. مؤرشف من الأصل بتاريخ 26-06-2019 . تم الاطلاع عليه بتاريخ 22-03-2010 .
↑ "مخطط أساسي لـ AES" . Pavrda.cz. مؤرشف من الأصل بتاريخ 17 فبراير 2020. تم الاطلاع عليه بتاريخ 22 مارس 2010 .
↑ "INSAG-7 حادثة تشيرنوبيل" (ملف PDF) . مؤرشف (ملف PDF) من الأصل بتاريخ 14 ديسمبر 2019. تم الاطلاع عليه بتاريخ 13 ديسمبر 2019 .
↑ "غطاء ضوئي من غرفة التحكم في تشيرنوبيل" . www.orau.org . تم الاطلاع عليه بتاريخ 12 أكتوبر 2021 .
↑ تحديث غرفة التحكم الرئيسية في محطة كورسك للطاقة النووية (دراسة حالة) أكتوبر 2010، المؤتمر الدولي لتصميم غرف التحكم: ICOCO 2010، باريس، فرنسا. DOI 10.13140/2.1.1412.9929
↑ نظام إيقاف تشغيل RBMK . فيينا: الوكالة الدولية للطاقة الذرية. 1995.
↑ "تقارير السلامة - INSAG-7 حادثة تشيرنوبيل: تحديث INSAG-1" (ملف PDF) . www-pub.iaea.org . مؤرشف (PDF) من النسخة الأصلية بتاريخ 20 أكتوبر 2018. تم الاطلاع عليه بتاريخ 17 أبريل 2010 .
1 2 دوليزال نا، إميليانوف آي.يا. قناة مفاعل الطاقة النووية. - م .: اتوميزدات، 1980. (Доллезаль Н. А.، Емельянов И. Я. kanalьный ядerный ядетический refactor. — م.: اتوميزدات، 1980.)
↑ نيغماتولين إن، نيغماتولين بي، محطات الطاقة النووية. كتاب مدرسي للجامعات. م .: Energoatomizdat، 1986.( نيغماتولين إي.ن.، نيغماتولين ب.إ. ، , القوى الحيوية الحديثة. م.: الطاقة، 1986.)
↑ ثورنتون، جوديث (أبريل 1986). "الطاقة الكهربائية السوفيتية بعد تشيرنوبيل: التداعيات الاقتصادية والخيارات المتاحة" . الاقتصاد السوفيتي . 2 (2): 131-179 . doi : 10.1080/08826994.1986.10641253 . ISSN 0882-6994 .
١ ٢ "الطاقة النووية في الاتحاد السوفيتي" (ملف PDF) . www.iaea.org . مؤرشف (ملف PDF) من الأصل بتاريخ ٢٧ أبريل ٢٠١٨. تم الاطلاع عليه بتاريخ ١٨ نوفمبر ٢٠١٨ .
^ محطات الطاقة النووية: مجموعة من المقالات. العدد 8، Energoatomizdat، 1985. (المواقف الكهربائية الذرية: ولاية سبورنيك. Вып. 8، الطاقة الكهربائية، 1985.)
↑ إميليانوف، إي. يا.؛ جيرنوف، أ. د.؛ بوشكاريف، ف. إ.؛ سيروتكين، أ. ب. (مارس 1979). "زيادة كفاءة استخدام اليورانيوم في مفاعل RBMK-1000" . الطاقة الذرية السوفيتية . 46 (3): 161-163 . doi : 10.1007/BF01125728 . ISSN 0038-531X .
↑ ثورنتون، جوديث (أبريل 1986). "الطاقة الكهربائية السوفيتية بعد تشيرنوبيل: التداعيات الاقتصادية والخيارات المتاحة" . الاقتصاد السوفيتي . 2 (2): 131-179 . doi : 10.1080/08826994.1986.10641253 . ISSN 0882-6994 .
^ "5.5.مشروع مفاعل rbmkp-2400" . مؤرشفة من الأصلي بتاريخ 2019-01-13 . تم الاسترجاع بتاريخ 2021-02-21 .
↑ NA Dollezhal, I. Ya. Emelyanov. مفاعل الطاقة النووية ذو القناة // الفصل 11. آفاق تطوير مفاعلات اليورانيوم والجرافيت ذات القناة. ( http://elib.biblioatom.ru/text/dollezhal_kanalnyy-yadernyy-reaktor_1980/go,189 أرشفة 2021-08-27 في آلة Wayback .)، - موسكو، اتوميزدات، 1980. (Н. А. Доллезаль, И. Я Емельянов. مفاعل الطاقة النووية القناة // الدرجة 11. وجهات نظر حول مفاعلات القنوات اليورانيوم -. موسكو: اتوميزدات، 1980.)
↑ Dollezhal NA في أصول العالم من صنع الإنسان: ملاحظات المصمم - م.: المعرفة، 1989 - الأكاديمي تريبيون - 256 ثانية. م.: علم، 1989 - أكاديمية تريبيون - 256 ق.)
1 2 3 دوليزال, NA ; ألكساندروف، ا ف ب؛ فيليخوف، ي. ص. بوغوليوبوف، NN؛ فلوروف، جي إن (1977). مفاعلات المياه الجوفية[ مفاعلات الماء والجرافيت ذات القنوات ]الذخيرة والتقنية في الاتحاد السوفياتي[ العلوم والتكنولوجيا الذرية في الاتحاد السوفيتي ] (باللغة الروسية). موسكو: أتوميزدات. ص 37، 40.{{cite book}}: صيانة CS1: التاريخ والسنة ( رابط )
1 2 جابارايف، بكالوريوس؛ سميرنوف، يو. ب. تشيربنين، يو. س. (2013).الطاقة الذرية الحادية والعشرون : فرصة رائعة للطلاب[ الطاقة النووية في القرن الحادي والعشرين: دليل الطالب ] . (باللغة الروسية). موسكو: دار نشر معهد موسكو لهندسة الطاقة. الصفحات 82، 186-187 . ISBN 978-5-383-00294-0تم الاطلاع عليه بتاريخ 20-05-2026 .
^ دوليزال، نا ؛ يميليانوف، آي. ي. (1980). "Perspektivy razvitiya kanal'nykh uran-grafitovykh reaktorov"وجهات نظر حول طبيعة قنوات مفاعلات اليورانيوم الجرافيتي[ آفاق تطوير مفاعلات اليورانيوم والجرافيت من نوع القناة ] . Канальный ядроный энгетический reactor (بالروسية). 43 (5): 189 – 203.
↑ كينجيري، توماس (2011). "المفاعلات المبردة بالماء المغلي والمُهدَّأة بالجرافيت (RBMK)". موسوعة الطاقة النووية: العلوم والتكنولوجيا والتطبيقات . جون وايلي وأولاده. الفصل 20.6. ISBN 978-1-118-04348-6.
↑ ستيد، روجر (2006). الطاقة النووية: في كندا وخارجها . دار النشر جنرال ستور. ص 274. ISBN 978-1-897113-51-6.
↑ "INSAG-7 حادثة تشيرنوبيل" (ملف PDF) . الصفحات 124-125 . مؤرشف (ملف PDF) من الأصل بتاريخ 14 ديسمبر 2019. تم الاطلاع عليه بتاريخ 3 يناير 2022 .
↑ «الصحيفة الأسبوعية الأوكرانية، الصفحة 2، الأحد 26 يناير 2003» (ملف PDF) . مؤرشف (ملف PDF) من الأصل في 18 فبراير 2012. تم الاطلاع عليه في 28 سبتمبر 2009 .
↑ تاريخ الوكالة الدولية للطاقة الذرية: الأربعون عامًا الأولى ( مؤرشف بتاريخ 4 أغسطس 2019 في أرشيف الإنترنت ، صفحة 194، ديفيد فيشر)
↑ نشرة علماء الذرة، سبتمبر 1993، الصفحة 40.
↑ "حادثة تشيرنوبيل" (ملف PDF) . مؤرشف (ملف PDF) من الأصل بتاريخ 14 ديسمبر 2019. تم الاطلاع عليه بتاريخ 13 ديسمبر 2019 .
↑ أنظمة إيقاف تشغيل RBMK . فيينا، النمسا: الوكالة الدولية للطاقة الذرية. يونيو 1995. ص 9.
↑ "تطوير نموذج ثلاثي الأبعاد لمفاعل إيغنالينا RBMK-1500 في محطة إيغنالينا النووية" (ملف PDF) . www.inl.gov . مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 24 سبتمبر 2012. تاريخ الاطلاع: 25 يونيو 2012 .
↑ "إعادة تشغيل مفاعل RBMK" . أخبار الطاقة النووية العالمية. 2 ديسمبر 2013. مؤرشف من الأصل في 16 ديسمبر 2019. تم الاطلاع عليه في 3 ديسمبر 2013 .
↑ "استمرار المخاوف بشأن سلامة التصدعات داخل المفاعل في اسكتلندا: خبير في السلامة النووية" . وكالة ريا نوفوستي . 7 أكتوبر 2014. مؤرشف من الأصل في 16 أكتوبر 2014. تم الاطلاع عليه في 10 أكتوبر 2014 .
↑ «روسيا تُكمل تحديث مفاعل سمولينسك RBMK الثالث» . أخبار الطاقة النووية العالمية . 28 مارس 2019. مؤرشف من الأصل في 6 أبريل 2020. تم الاطلاع عليه في 17 يوليو 2019 .
↑ شيشكينا، إي. وآخرون؛ سوروف، ب. ف. (يناير 2020). "تحديث وحدات توليد الطاقة باستخدام مفاعلات RBMK-1000" . تكنولوجيا وهندسة الطاقة . 53 (5): 568-573 . doi : 10.1007/s10749-020-01117-x . ISSN 1570-145X .
↑ "المفاعلات السوفيتية المبكرة وانضمام الاتحاد الأوروبي - الرابطة النووية العالمية" . world-nuclear.org . تم الاطلاع عليه بتاريخ 25-05-2026 .
1 2 "دورة الوقود النووي في روسيا - دورة الوقود النووي الروسية - الرابطة النووية العالمية" . world-nuclear.org . مؤرشف من الأصل بتاريخ 13 فبراير 2013. تم الاطلاع عليه بتاريخ 27 سبتمبر 2008 .
↑ "NIKET – قسم مفاعلات الطاقة ذات الأنابيب المضغوطة" . مؤرشف من الأصل في 10 أكتوبر 2006.
↑ "mkr1000raz" . www.lnpp.ru. مؤرشف من الأصل بتاريخ 2011-10-05 . تم الاطلاع عليه بتاريخ 2008-09-27 .
↑ "03_Cherkashov_NIKIET.doc" . 11 أكتوبر 2006. مؤرشف من الأصل (DOC) في 11 أكتوبر 2006.
↑ "بيلونا - إحصائيات من محطة لينينغراد للطاقة النووية" . مؤرشف من الأصل في 4 يوليو 2009.
↑
- تشيرنوبيل 1
- تشيرنوبيل 2
- تشيرنوبيل 3
- تشيرنوبيل 4
- تشيرنوبيل 5، مؤرشفة بتاريخ 4 يونيو 2011 في أرشيف الإنترنت (Wayback Machine) .
- إغنالينا 1
- إيغنالينا 2
- إغنالينا 3
- كورسك 1
- كورسك 2
- كورسك 3
- كورسك 4
- كورسك 5، مؤرشفة بتاريخ 4 يونيو 2011 في موقع Wayback Machine
- كورسك 6، مؤرشفة بتاريخ 4 يونيو 2011 في أرشيف الإنترنت (Wayback Machine) .
- لينينغراد 1
- لينينغراد 2
- لينينغراد 3
- لينينغراد 4
- سمولينسك 1
- سمولينسك 2
- سمولينسك 3
- Smolensk 4 مؤرشفة بتاريخ 4 يونيو 2011 في Wayback Machine
- مديرية بناء محطة كوستوما للطاقة النووية، مؤرشفة بتاريخ 27-09-2007 في موقع Wayback Machine (لكوستوما 1 و2)
- الجدول 31. التكنولوجيا وتوافر الطاقة السوفيتية – نوفمبر 1981 – طلب NTIS رقم PB82-133455 مؤرشف في 2015-09-24 على Wayback Machine (لـ Ignalina 4)
↑ «روسيا تغلق مفاعلاً نووياً سوفيتي الصنع - صحيفة واشنطن تايمز» . صحيفة واشنطن تايمز . مؤرشف من الأصل بتاريخ 28 مايو 2019. تم الاطلاع عليه بتاريخ 28 مايو 2019 .
↑ "بعد 45 عامًا من العمل الناجح في لينينغرادسكي، كتلة الطاقة القوية رقم 2" . rosatom.ru . مؤرشفة من الأصلي بتاريخ 2020-11-10 . تم الاسترجاع 2020-11-10 .
1 2 3 4 "الطاقة النووية في روسيا" . الرابطة النووية العالمية. 15 أبريل 2016. مؤرشف من الأصل في 4 أغسطس 2019. تم الاطلاع عليه في 26 أبريل 2016 .
↑ "منح محطة لينينغراد 4 ترخيصًا لتمديد عمرها التشغيلي لخمس سنوات" . الرابطة النووية العالمية. 15 يناير 2026. تاريخ الاطلاع: 15 يناير 2026 .
1 2 تم إيقاف الوحدة الثالثة من محطة لينينغراد للطاقة النووية ، روزنيرغواتوم ، 28 أغسطس 2009
↑ محطة لينينغراد للطاقة النووية تنفي شائعات وقوع حادث ، روزينيرغواتوم ، 28 أغسطس 2009

المصادر والروابط الخارجية

البيانات الفنية عن مفاعل RBMK-1500 في محطة إيغنالينا للطاقة النووية - وهو مفاعل RBMK تم إيقاف تشغيله.
تشيرنوبيل - منظور كندي - كتيب يصف المفاعلات النووية بشكل عام، وتصميم مفاعل RBMK بشكل خاص، مع التركيز على اختلافات السلامة بينها وبين مفاعلات CANDU . صادر عن هيئة الطاقة الذرية الكندية المحدودة.

[1] "إغلاق الوحدة الأخيرة في محطة بيليبينو للطاقة النووية بشكل دائم - أخبار الطاقة النووية العالمية" . www.world-nuclear-news.org . تاريخ الاطلاع: 21 يوليو 2026 .

[2] "إغلاق وحدات محطة بيليبينو النووية تمهيداً لتفكيكها - أخبار الطاقة النووية العالمية" . www.world-nuclear-news.org . تاريخ الاطلاع: 21 يوليو 2026 .

[world-nuclear-rbmk-reactors-3] 1 2 3 4 5 6 "مفاعلات RBMK | مفاعل ذو قناة كبيرة | معامل فراغ موجب - الرابطة النووية العالمية" . www.world-nuclear.org . مؤرشف من الأصل بتاريخ 5 نوفمبر 2018. تم الاطلاع عليه بتاريخ 18 يونيو 2019 .

[4] "فورسمارك: كيف نبهت السويد العالم إلى خطر كارثة تشيرنوبيل" . المواضيع | البرلمان الأوروبي . 15 مايو 2014. تاريخ الاطلاع: 24 أبريل 2024 .

[5] أسكاريلي، بريت (31 مايو 2019). "بعد 25 عامًا من كارثة تشيرنوبيل، كيف اكتشفت السويد الأمر؟" . إذاعة السويد . تاريخ الاسترجاع: 24 أبريل 2024 .

[6] تشيرنوف د.، سورنيت د. الكوارث من صنع الإنسان وإخفاء معلومات المخاطر: دراسات حالة للكوارث الكبرى والخطأ البشري . سبرينغر. 2015. ص 71

[7] لويس، ليدرمان (يناير 1996). "سلامة مفاعلات RBMK: وضع الإطار التقني" (ملف PDF) . الوكالة الدولية للطاقة الذرية .

[8] مركز بيلفر (10 سبتمبر 2013)، " النووية 101: كيف تعمل القنابل النووية" الجزء 2/2 ، مؤرشف من الأصل في 20 مايو 2019 ، تم استرجاعه في 1 يونيو 2019[شريحة عند 00:33:00]

[nei-20240712-9] "تمديد عمر مفاعلات RBMK من الجيل الثاني في روسيا" . مجلة الهندسة النووية الدولية. ١٢ يوليو ٢٠٢٤. تاريخ الاطلاع: ١٦ يوليو ٢٠٢٤ .

[Dec2022-kursk1-34-10] 1 2 3 "Stанки становятся в строй" [ جاري تشغيل الآلات ] . كوميرسانت . 15 ديسمبر 2022 . تم الاسترجاع في 6 نوفمبر 2024 .

[11] «الوحدة الثالثة في لينينغراد تحصل على الموافقة للتشغيل حتى عام 2030» . أخبار الطاقة النووية العالمية . 4 فبراير 2025. تم الاطلاع عليه بتاريخ 4 فبراير 2025 .

[12] «منح مفاعل لينينغراد 4 ترخيصًا لتمديد عمره خمس سنوات - أخبار الطاقة النووية العالمية» https://www.world-nuclear-news.org/articles/leningrad-4-given-five-year-life-extension

[13] "زادت سلامة وحدات RBMK في محطة كورسك للطاقة النووية 100 ضعف" . www1.ru. تاريخ الاطلاع: 21 يوليو 2026 .

[14] "الحادث "المظلم" في محطة ميتسامور النووية - 1982 | آرت-أ-تسولوم" . allinnet.info . أبريل 2020. مؤرشف من الأصل في 1 سبتمبر 2021. تم الاطلاع عليه في 14 فبراير 2021 .

[15] تاريخ الطاقة الذرية في الاتحاد السوفيتي وروسيا. العدد 3. تاريخ RBMK. تحرير سيدورينكو ف.أ. - موسكو، دار النشر، 2003 . "تاريخ روساتوم" ('تاريخ الطاقة الذرية السوفيتية والروسية. Vip. 3. تاريخ RMK. Pod red. سيدورينكو في. أ. — م.: ИздАТ، 2003. . الكتاب الإلكتروني «إستوريا روساتوما» — http://elib.biblioatom.ru/text/istoriya-atomnoy-energetiki_v3_2003/go,0/ أرشيفي 2021-01-21 في أرشيف الإنترنت (Wayback Machine )

[auto1-16] 1 2 3 4 5 6 7 هيغينبوثام، آدم (4 فبراير 2020). منتصف الليل في تشيرنوبيل: القصة غير المروية لأعظم كارثة نووية في العالم . سيمون وشوستر. ISBN 978-1-5011-3463-0أُرشف من الأصل في 1 سبتمبر 2021. تم الاطلاع عليه في 4 مايو 2021 – عبر كتب جوجل.

[rosenergo-17] ١ ٢ ٣ ٤ ٥ "شركة إنيرغوأتوم المساهمة المفتوحة" محطة سمولينسك للطاقة النووية "حول المحطة "جيل" (باللغة الروسية). Snpp.rosenergoatom.ru. ٢٠٠٨-٠٤-٣٠ . تم الاطلاع عليه بتاريخ ٢٠١٠-٠٣-٢٢ .

[pub1211-18] 1 2 3 4 5 "تحليل الحوادث لمحطات الطاقة النووية ذات مفاعلات الماء المغلي المهدأ بالجرافيت RBMK" (ملف PDF) . مؤرشف (PDF) من الأصل بتاريخ 2020-04-06 . تم الاطلاع عليه بتاريخ 2010-03-22 .

[19] ميخائيل ف. مالكو. "مفاعل تشيرنوبيل: خصائص التصميم وأسباب الحادث" (ملف PDF) . معهد العلوم الإشعاعية والنووية المتكاملة، جامعة كيوتو . S2CID 1490526 .

[techappr-20] ١ ٢ ٣ ٤ ٥ ٦ ٧ ٨ ٩ ١٠ ١١ ١٢ تشيرنوبيل: تقييم فني ... – كتب جوجل . توماس تيلفورد. ١٩٨٧. ISBN 978-0-7277-0394-1أُرشف من المصدر الأصلي بتاريخ 2021-09-01 . تم الاطلاع عليه بتاريخ 2010-03-22 .

[inscgov-21] 1 2 3 4 "قناة الوقود" . Insc.anl.gov. مؤرشف من الأصل بتاريخ 25 أغسطس 2004. تم الاطلاع عليه بتاريخ 22 مارس 2010 .

[ostigov-22] 1 2 3 "جسر المعلومات: المعلومات العلمية والتقنية لوزارة الطاقة الأمريكية - برعاية مكتب العلوم والتكنولوجيا والهندسة" (ملف PDF) . Osti.gov. مؤرشف من الأصل بتاريخ 1 سبتمبر 2021. تاريخ الاطلاع: 22 مارس 2010 .

[:0-23] 1 2 مالكو، ميخائيل (يوليو 2002)، "مفاعل تشيرنوبيل: خصائص التصميم وأسباب الحادث" (ملف PDF) ، في إيماناكا، تيتسوجي (محرر)، أنشطة بحثية حديثة حول حادث محطة تشيرنوبيل للطاقة النووية في بيلاروسيا وأوكرانيا وروسيا ، معهد أبحاث المفاعلات، جامعة كيوتو، الصفحات 11-27 ، مؤرشف (ملف PDF) من الأصل بتاريخ 2019-11-08 ، تم استرجاعه بتاريخ 2020-01-10

[24] "الوقود النووي RBMK-1000 وRBMK-1500" . Elemash.ru. مؤرشف من الأصل بتاريخ 7 أكتوبر 2006. تم الاطلاع عليه بتاريخ 22 مارس 2010 .

[25] "مجموعة الوقود" . Insc.anl.gov. مؤرشف من الأصل في 25 أغسطس 2004. تم الاطلاع عليه في 22 مارس 2010 .

[26] ttps://www-pub.iaea.org/MTCD/publications/PDF/Pub913e_web.pdf مؤرشف بتاريخ 14 ديسمبر 2019 في أرشيف الإنترنت (Wayback Machine)، الصفحة 119

[27] "منظمة الصحة العالمية" (ملف PDF) . whqlibdoc.who.int . مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 27 ديسمبر 2013. تم الاطلاع عليه بتاريخ 17 أبريل 2010 .

[28] "وصف موجز للنبات" . Lei.lt. مؤرشف من الأصل بتاريخ 26-06-2019 . تم الاطلاع عليه بتاريخ 22-03-2010 .

[29] "مخطط أساسي لـ AES" . Pavrda.cz. مؤرشف من الأصل بتاريخ 17 فبراير 2020. تم الاطلاع عليه بتاريخ 22 مارس 2010 .

[30] "INSAG-7 حادثة تشيرنوبيل" (ملف PDF) . مؤرشف (ملف PDF) من الأصل بتاريخ 14 ديسمبر 2019. تم الاطلاع عليه بتاريخ 13 ديسمبر 2019 .

[31] "غطاء ضوئي من غرفة التحكم في تشيرنوبيل" . www.orau.org . تم الاطلاع عليه بتاريخ 12 أكتوبر 2021 .

[32] تحديث غرفة التحكم الرئيسية في محطة كورسك للطاقة النووية (دراسة حالة) أكتوبر 2010، المؤتمر الدولي لتصميم غرف التحكم: ICOCO 2010، باريس، فرنسا. DOI 10.13140/2.1.1412.9929

[33] نظام إيقاف تشغيل RBMK . فيينا: الوكالة الدولية للطاقة الذرية. 1995.

[34] "تقارير السلامة - INSAG-7 حادثة تشيرنوبيل: تحديث INSAG-1" (ملف PDF) . www-pub.iaea.org . مؤرشف (PDF) من النسخة الأصلية بتاريخ 20 أكتوبر 2018. تم الاطلاع عليه بتاريخ 17 أبريل 2010 .

[rbmk2000-35] 1 2 دوليزال نا، إميليانوف آي.يا. قناة مفاعل الطاقة النووية. - م .: اتوميزدات، 1980. (Доллезаль Н. А.، Емельянов И. Я. kanalьный ядerный ядетический refactor. — م.: اتوميزدات، 1980.)

[36] نيغماتولين إن، نيغماتولين بي، محطات الطاقة النووية. كتاب مدرسي للجامعات. م .: Energoatomizdat، 1986.( نيغماتولين إي.ن.، نيغماتولين ب.إ. ، , القوى الحيوية الحديثة. م.: الطاقة، 1986.)

[37] ثورنتون، جوديث (أبريل 1986). "الطاقة الكهربائية السوفيتية بعد تشيرنوبيل: التداعيات الاقتصادية والخيارات المتاحة" . الاقتصاد السوفيتي . 2 (2): 131-179 . doi : 10.1080/08826994.1986.10641253 . ISSN 0882-6994 .

[rbmkp-38] ١ ٢ "الطاقة النووية في الاتحاد السوفيتي" (ملف PDF) . www.iaea.org . مؤرشف (ملف PDF) من الأصل بتاريخ ٢٧ أبريل ٢٠١٨. تم الاطلاع عليه بتاريخ ١٨ نوفمبر ٢٠١٨ .

[39] محطات الطاقة النووية: مجموعة من المقالات. العدد 8، Energoatomizdat، 1985. (المواقف الكهربائية الذرية: ولاية سبورنيك. Вып. 8، الطاقة الكهربائية، 1985.)

[40] إميليانوف، إي. يا.؛ جيرنوف، أ. د.؛ بوشكاريف، ف. إ.؛ سيروتكين، أ. ب. (مارس 1979). "زيادة كفاءة استخدام اليورانيوم في مفاعل RBMK-1000" . الطاقة الذرية السوفيتية . 46 (3): 161-163 . doi : 10.1007/BF01125728 . ISSN 0038-531X .

[41] ثورنتون، جوديث (أبريل 1986). "الطاقة الكهربائية السوفيتية بعد تشيرنوبيل: التداعيات الاقتصادية والخيارات المتاحة" . الاقتصاد السوفيتي . 2 (2): 131-179 . doi : 10.1080/08826994.1986.10641253 . ISSN 0882-6994 .

[42] "5.5.مشروع مفاعل rbmkp-2400" . مؤرشفة من الأصلي بتاريخ 2019-01-13 . تم الاسترجاع بتاريخ 2021-02-21 .

[43] NA Dollezhal, I. Ya. Emelyanov. مفاعل الطاقة النووية ذو القناة // الفصل 11. آفاق تطوير مفاعلات اليورانيوم والجرافيت ذات القناة. ( http://elib.biblioatom.ru/text/dollezhal_kanalnyy-yadernyy-reaktor_1980/go,189 أرشفة 2021-08-27 في آلة Wayback .)، - موسكو، اتوميزدات، 1980. (Н. А. Доллезаль, И. Я Емельянов. مفاعل الطاقة النووية القناة // الدرجة 11. وجهات نظر حول مفاعلات القنوات اليورانيوم -. موسكو: اتوميزدات، 1980.)

[44] Dollezhal NA في أصول العالم من صنع الإنسان: ملاحظات المصمم - م.: المعرفة، 1989 - الأكاديمي تريبيون - 256 ثانية. م.: علم، 1989 - أكاديمية تريبيون - 256 ق.)

[:2-45] 1 2 3 دوليزال, NA ; ألكساندروف، ا ف ب؛ فيليخوف، ي. ص. بوغوليوبوف، NN؛ فلوروف، جي إن (1977). مفاعلات المياه الجوفية[ مفاعلات الماء والجرافيت ذات القنوات ]الذخيرة والتقنية في الاتحاد السوفياتي[ العلوم والتكنولوجيا الذرية في الاتحاد السوفيتي ] (باللغة الروسية). موسكو: أتوميزدات. ص 37، 40.{{cite book}}: صيانة CS1: التاريخ والسنة ( رابط )

[:3-46] 1 2 جابارايف، بكالوريوس؛ سميرنوف، يو. ب. تشيربنين، يو. س. (2013).الطاقة الذرية الحادية والعشرون : فرصة رائعة للطلاب[ الطاقة النووية في القرن الحادي والعشرين: دليل الطالب ] . (باللغة الروسية). موسكو: دار نشر معهد موسكو لهندسة الطاقة. الصفحات 82، 186-187 . ISBN 978-5-383-00294-0تم الاطلاع عليه بتاريخ 20-05-2026 .

[47] دوليزال، نا ؛ يميليانوف، آي. ي. (1980). "Perspektivy razvitiya kanal'nykh uran-grafitovykh reaktorov"وجهات نظر حول طبيعة قنوات مفاعلات اليورانيوم الجرافيتي[ آفاق تطوير مفاعلات اليورانيوم والجرافيت من نوع القناة ] . Канальный ядроный энгетический reactor (بالروسية). 43 (5): 189 – 203.

[48] كينجيري، توماس (2011). "المفاعلات المبردة بالماء المغلي والمُهدَّأة بالجرافيت (RBMK)". موسوعة الطاقة النووية: العلوم والتكنولوجيا والتطبيقات . جون وايلي وأولاده. الفصل 20.6. ISBN 978-1-118-04348-6.

[49] ستيد، روجر (2006). الطاقة النووية: في كندا وخارجها . دار النشر جنرال ستور. ص 274. ISBN 978-1-897113-51-6.

[iaea-loweredvoidcoefficient-50] "INSAG-7 حادثة تشيرنوبيل" (ملف PDF) . الصفحات 124-125 . مؤرشف (ملف PDF) من الأصل بتاريخ 14 ديسمبر 2019. تم الاطلاع عليه بتاريخ 3 يناير 2022 .

[51] «الصحيفة الأسبوعية الأوكرانية، الصفحة 2، الأحد 26 يناير 2003» (ملف PDF) . مؤرشف (ملف PDF) من الأصل في 18 فبراير 2012. تم الاطلاع عليه في 28 سبتمبر 2009 .

[52] تاريخ الوكالة الدولية للطاقة الذرية: الأربعون عامًا الأولى ( مؤرشف بتاريخ 4 أغسطس 2019 في أرشيف الإنترنت ، صفحة 194، ديفيد فيشر)

[53] نشرة علماء الذرة، سبتمبر 1993، الصفحة 40.

[54] "حادثة تشيرنوبيل" (ملف PDF) . مؤرشف (ملف PDF) من الأصل بتاريخ 14 ديسمبر 2019. تم الاطلاع عليه بتاريخ 13 ديسمبر 2019 .

[55] أنظمة إيقاف تشغيل RBMK . فيينا، النمسا: الوكالة الدولية للطاقة الذرية. يونيو 1995. ص 9.

[56] "تطوير نموذج ثلاثي الأبعاد لمفاعل إيغنالينا RBMK-1500 في محطة إيغنالينا النووية" (ملف PDF) . www.inl.gov . مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 24 سبتمبر 2012. تاريخ الاطلاع: 25 يونيو 2012 .

[wnn-20131202-57] "إعادة تشغيل مفاعل RBMK" . أخبار الطاقة النووية العالمية. 2 ديسمبر 2013. مؤرشف من الأصل في 16 ديسمبر 2019. تم الاطلاع عليه في 3 ديسمبر 2013 .

[rn-20141007-58] "استمرار المخاوف بشأن سلامة التصدعات داخل المفاعل في اسكتلندا: خبير في السلامة النووية" . وكالة ريا نوفوستي . 7 أكتوبر 2014. مؤرشف من الأصل في 16 أكتوبر 2014. تم الاطلاع عليه في 10 أكتوبر 2014 .

[wnn-20190328-59] «روسيا تُكمل تحديث مفاعل سمولينسك RBMK الثالث» . أخبار الطاقة النووية العالمية . 28 مارس 2019. مؤرشف من الأصل في 6 أبريل 2020. تم الاطلاع عليه في 17 يوليو 2019 .

[60] شيشكينا، إي. وآخرون؛ سوروف، ب. ف. (يناير 2020). "تحديث وحدات توليد الطاقة باستخدام مفاعلات RBMK-1000" . تكنولوجيا وهندسة الطاقة . 53 (5): 568-573 . doi : 10.1007/s10749-020-01117-x . ISSN 1570-145X .

[61] "المفاعلات السوفيتية المبكرة وانضمام الاتحاد الأوروبي - الرابطة النووية العالمية" . world-nuclear.org . تم الاطلاع عليه بتاريخ 25-05-2026 .

[auto-62] 1 2 "دورة الوقود النووي في روسيا - دورة الوقود النووي الروسية - الرابطة النووية العالمية" . world-nuclear.org . مؤرشف من الأصل بتاريخ 13 فبراير 2013. تم الاطلاع عليه بتاريخ 27 سبتمبر 2008 .

[63] "NIKET – قسم مفاعلات الطاقة ذات الأنابيب المضغوطة" . مؤرشف من الأصل في 10 أكتوبر 2006.

[64] "mkr1000raz" . www.lnpp.ru. مؤرشف من الأصل بتاريخ 2011-10-05 . تم الاطلاع عليه بتاريخ 2008-09-27 .

[65] "03_Cherkashov_NIKIET.doc" . 11 أكتوبر 2006. مؤرشف من الأصل (DOC) في 11 أكتوبر 2006.

[66] "بيلونا - إحصائيات من محطة لينينغراد للطاقة النووية" . مؤرشف من الأصل في 4 يوليو 2009.

[67]
تشيرنوبيل 1
تشيرنوبيل 2
تشيرنوبيل 3
تشيرنوبيل 4
تشيرنوبيل 5، مؤرشفة بتاريخ 4 يونيو 2011 في أرشيف الإنترنت (Wayback Machine) .
إغنالينا 1
إيغنالينا 2
إغنالينا 3
كورسك 1
كورسك 2
كورسك 3
كورسك 4
كورسك 5، مؤرشفة بتاريخ 4 يونيو 2011 في موقع Wayback Machine
كورسك 6، مؤرشفة بتاريخ 4 يونيو 2011 في أرشيف الإنترنت (Wayback Machine) .
لينينغراد 1
لينينغراد 2
لينينغراد 3
لينينغراد 4
سمولينسك 1
سمولينسك 2
سمولينسك 3
Smolensk 4 مؤرشفة بتاريخ 4 يونيو 2011 في Wayback Machine
مديرية بناء محطة كوستوما للطاقة النووية، مؤرشفة بتاريخ 27-09-2007 في موقع Wayback Machine (لكوستوما 1 و2)
الجدول 31. التكنولوجيا وتوافر الطاقة السوفيتية – نوفمبر 1981 – طلب NTIS رقم PB82-133455 مؤرشف في 2015-09-24 على Wayback Machine (لـ Ignalina 4)

[mwDE4] تشيرنوبيل 1

[mwDFA] تشيرنوبيل 2

[mwDFI] تشيرنوبيل 3

[mwDFQ] تشيرنوبيل 4

[mwDFY] تشيرنوبيل 5، مؤرشفة بتاريخ 4 يونيو 2011 في أرشيف الإنترنت (Wayback Machine) .

[mwDFw] إغنالينا 1

[mwDF4] إيغنالينا 2

[mwDGA] إغنالينا 3

[mwDGI] كورسك 1

[mwDGQ] كورسك 2

[mwDGY] كورسك 3

[mwDGg] كورسك 4

[mwDGo] كورسك 5، مؤرشفة بتاريخ 4 يونيو 2011 في موقع Wayback Machine

[mwDHA] كورسك 6، مؤرشفة بتاريخ 4 يونيو 2011 في أرشيف الإنترنت (Wayback Machine) .

[mwDHY] لينينغراد 1

[mwDHg] لينينغراد 2

[mwDHo] لينينغراد 3

[mwDHw] لينينغراد 4

[mwDH4] سمولينسك 1

[mwDIA] سمولينسك 2

[mwDII] سمولينسك 3

[mwDIQ] Smolensk 4 مؤرشفة بتاريخ 4 يونيو 2011 في Wayback Machine

[mwDIo] مديرية بناء محطة كوستوما للطاقة النووية، مؤرشفة بتاريخ 27-09-2007 في موقع Wayback Machine (لكوستوما 1 و2)

[mwDJA] الجدول 31. التكنولوجيا وتوافر الطاقة السوفيتية – نوفمبر 1981 – طلب NTIS رقم PB82-133455 مؤرشف في 2015-09-24 على Wayback Machine (لـ Ignalina 4)

[:1-68] «روسيا تغلق مفاعلاً نووياً سوفيتي الصنع - صحيفة واشنطن تايمز» . صحيفة واشنطن تايمز . مؤرشف من الأصل بتاريخ 28 مايو 2019. تم الاطلاع عليه بتاريخ 28 مايو 2019 .

[69] "بعد 45 عامًا من العمل الناجح في لينينغرادسكي، كتلة الطاقة القوية رقم 2" . rosatom.ru . مؤرشفة من الأصلي بتاريخ 2020-11-10 . تم الاسترجاع 2020-11-10 .

[wna2016-70] 1 2 3 4 "الطاقة النووية في روسيا" . الرابطة النووية العالمية. 15 أبريل 2016. مؤرشف من الأصل في 4 أغسطس 2019. تم الاطلاع عليه في 26 أبريل 2016 .

[71] "منح محطة لينينغراد 4 ترخيصًا لتمديد عمرها التشغيلي لخمس سنوات" . الرابطة النووية العالمية. 15 يناير 2026. تاريخ الاطلاع: 15 يناير 2026 .

[Rosenergoatom-1-72] 1 2 تم إيقاف الوحدة الثالثة من محطة لينينغراد للطاقة النووية ، روزنيرغواتوم ، 28 أغسطس 2009

[73] محطة لينينغراد للطاقة النووية تنفي شائعات وقوع حادث ، روزينيرغواتوم ، 28 أغسطس 2009

[

[ 4 ]

[ 5 ]

[

[ 7 ]

[ 8 ]

[ 9 ]

[ 10 ]

[ 11 ]

[ 12 ]

[ 13 ]

[ 14 ]

[

[ ١٦ ]

[

[

[ 19 ]

[ 20 ]

[

[ 22 ]

[ 24 ]

[ 25 ]

[

[

[

[ 29 ]

[ 30 ]

[ 31 ]

[ 32 ]

[ 33 ]

[ 34 ]

[35]

[36]

[37]

[38]

[39]

[40]

[41]

[ 42 ]

[ 43 ]

[ 44 ]

[ 47 ]

[

[

[

[ 51 ]

[ 52 ]

[ 53 ]

[ 54 ]

[ 55 ]

[ 56 ]

[ 57 ]

[ 58 ]

[ 59 ]

[ 60 ]

[ 61 ]

[ 62 ]

[ 63 ]

[ 64 ]

[ 65 ]

[ 66 ]

[ 67 ]

[ 69 ]

[ 70 ]

[ 71 ]

[ 72 ]

[

اللغة	العربية (RTL)
روابط موسوعية	30 رابطاً
المصدر الأصلي	ويكيبيديا ↗
