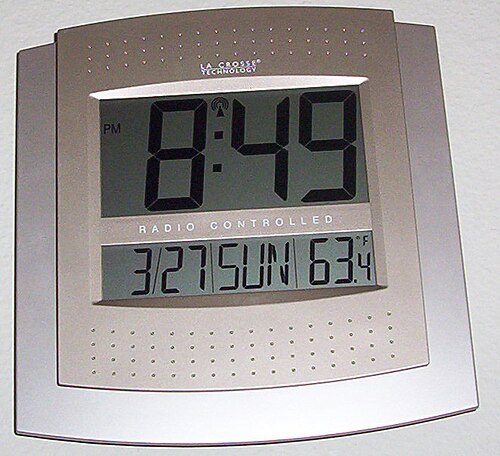

ساعة حديثة تعمل بالتحكم اللاسلكي بتردد منخفض

الساعة اللاسلكية ، أو الساعة التي يتم التحكم بها لاسلكيًا (RCC)، والتي يُشار إليها غالبًا بشكل غير رسمي (وإن كان ذلك خطأً [ 1 ] ) باسم " الساعة الذرية "، هي نوع من ساعات الكوارتز التي تتم مزامنتها تلقائيًا مع رمز زمني يُرسله جهاز إرسال لاسلكي متصل بمعيار زمني كالساعة الذرية. قد تتم مزامنة هذه الساعة مع الوقت المُرسل من جهاز إرسال واحد، كما هو الحال مع العديد من أجهزة الإرسال الوطنية أو الإقليمية، أو قد تستخدم أجهزة الإرسال المتعددة المستخدمة في أنظمة الملاحة عبر الأقمار الصناعية مثل نظام تحديد المواقع العالمي (GPS ). يمكن استخدام هذه الأنظمة لضبط الساعات تلقائيًا أو لأي غرض يتطلب دقة في الوقت. قد تتضمن الساعات اللاسلكية أي ميزة متاحة في الساعات التقليدية، مثل وظيفة التنبيه، وعرض درجة الحرارة والرطوبة المحيطة، واستقبال البث الإذاعي، وما إلى ذلك.

تستخدم إحدى أنواع الساعات التي تعمل بالتحكم اللاسلكي إشارات زمنية تُبثّها أجهزة إرسال لاسلكية أرضية مخصصة تعمل بموجات طويلة ، حيث تُصدر هذه الأجهزة رمزًا زمنيًا يمكن فك تشفيره وعرضه بواسطة الساعة. تحتوي الساعة على مذبذب زمني دقيق للحفاظ على دقة الوقت في حال انقطاع الإشارة اللاسلكية مؤقتًا. بينما تستخدم ساعات أخرى إشارات زمنية تُبثّها أجهزة إرسال مخصصة تعمل بموجات قصيرة . ويمكن للأنظمة التي تستخدم محطات إشارات زمنية مخصصة أن تحقق دقة تصل إلى بضع عشرات من المللي ثانية.

تُولّد أجهزة استقبال الملاحة عبر الأقمار الصناعية معلومات دقيقة عن الوقت من إشارات الأقمار الصناعية. تتميز أجهزة استقبال نظام تحديد المواقع العالمي (GPS) المخصصة بدقة تصل إلى أقل من  ميكروثانية واحدة؛ ومع ذلك، قد يكون هناك فرق يصل إلى ثانية واحدة بين الوقت المحسوب داخليًا، وهو أدق بكثير من ثانية واحدة، والوقت المعروض على الشاشة في أجهزة GPS العامة أو الاستهلاكية.

قد تتضمن خدمات البث الأخرى معلومات ضبط الوقت بدقة متفاوتة ضمن إشاراتها. أما الساعات المزودة بتقنية بلوتوث ، بدءًا من الساعات ذات التحكم الأساسي عبر تطبيق جوال وصولًا إلى الساعات الذكية الكاملة ، فتستمد معلومات الوقت من الهاتف المتصل ، دون الحاجة إلى استقبال إشارات بث الوقت.

جهاز إرسال واحد

تستطيع الساعات اللاسلكية المتزامنة مع إشارة التوقيت الأرضي عادةً تحقيق دقة تصل إلى جزء من مئة من الثانية بالنسبة للتوقيت القياسي، [ 1 ] وهي دقة محدودة عمومًا بسبب عدم اليقين والتباين في انتشار الموجات اللاسلكية . ويمكن لبعض أجهزة ضبط الوقت، ولا سيما الساعات مثل بعض ساعات كاسيو ويف سيبتورز ، التي يُرجح استخدامها أثناء السفر أكثر من ساعات المكتب، أن تتزامن مع أي من إشارات التوقيت المختلفة التي تُبث في مناطق مختلفة.

البث عبر الموجات الطويلة والموجات القصيرة

تعتمد الساعات الراديوية على إشارات زمنية مشفرة من محطات الراديو. وتختلف هذه المحطات في تردد البث، والموقع الجغرافي، وكيفية تعديل الإشارة لتحديد الوقت الحالي. وبشكل عام، لكل محطة تنسيقها الخاص للرمز الزمني.

قائمة محطات إرسال إشارات التوقيت عبر الراديو

قائمة محطات إرسال إشارات التوقيت عبر الراديو
تكرارنداءسلطة الدولةموقعالنوع الجويقوةملاحظات
25 كيلو هرتزRJH69معهد بيلاروسيا الوطني لأبحاث التكنولوجيا الحيويةفيليكا 54°27′47″ شمالاً 26°46′37″ شرقًا / 54.46306° شمالًا 26.77694 درجة شرقًا / 54.46306; 26.77694 ( RJH69 )هوائي ثلاثي المظلات [ أ ]300  كيلوواطهذه إشارة زمنية بيتا . [ 2 ] تُرسل الإشارة في أوقات غير متداخلة: 02:00–02:20 بالتوقيت العالمي المنسق RAB99 ، 04:00–04:25 بالتوقيت العالمي المنسق RJH86، 06: 00–06:20 بالتوقيت العالمي المنسق RAB99، 07:00–07:25 بالتوقيت العالمي المنسق RJH69 ، 08:00–08:25 بالتوقيت العالمي المنسق RJH90 ، 09:00–09 : 25 بالتوقيت العالمي المنسق RJH77، 10:00–10:25 بالتوقيت العالمي المنسق RJH86، 11:00–11:20 بالتوقيت العالمي المنسق RJH63
RJH77معهد فنييفري الروسيأرخانجيلسك 64°21′29″N 41°33′58″E / 64.35806°N 41.56611°E / 64.35806; 41.56611 ( RJH77 )هوائي ثلاثي المظلات [ ب ]300  كيلوواط
RJH63معهد فنييفري الروسيكراسنودار 44°46′25″N 39°32′50″E / 44.77361°N 39.54722°E / 44.77361; 39.54722 ( RJH63 )هوائي المظلة [ ج ]300  كيلوواط
RJH90معهد فنييفري الروسينيجني نوفغورود 56°10′20″N 43°55′38″E / 56.17222°N 43.92722°E / 56.17222; 43.92722 ( RJH90 )هوائي ثلاثي المظلات [ د ]300  كيلوواط
RJH86 [ 2 ] [ e ]قيرغيزستان VNIIFTRIبيشكيك 43°02′29″N 73°37′09″E / 43.04139°N 73.61917°E / 43.04139; 73.61917 ( RJH86 )هوائي ثلاثي المظلات [ f ]300  كيلوواط
RAB99معهد فنييفري الروسيخاباروفسك 48°29′29″N 134°48′59″E / 48.49139°N 134.81639°E / 48.49139; 134.81639 ( RAB99 )هوائي المظلة [ g ]300  كيلوواط
40 كيلو هرتزجاي جاي وايالمعهد الوطني لتكنولوجيا المعلومات والاتصالات في اليابانجبل أوتاكادويا ، فوكوشيما 37°22′21″N 140°50′56″E / 37.37250°N 140.84889°E / 37.37250; 140.84889 ( جى جى )قبعة السعة ، ارتفاع 250 متر (820 قدم)  50  كيلوواطتقع بالقرب من فوكوشيما [ 3 ]
50 كيلو هرتزRTZمعهد فنييفري الروسيإيركوتسك 52°25′41″N 103°41′12″E / 52.42806°N 103.68667°E / 52.42806; 103.68667 ( رتز )هوائي على شكل مظلة10  كيلوواطرمز الوقت PM
60 كيلو هرتزجاي جاي وايالمعهد الوطني لتكنولوجيا المعلومات والاتصالات في اليابانجبل هاجاني ، كيوشو 33°27′54″N 130°10′32″E / 33.46500°N 130.17556°E / 33.46500; 130.17556 ( جى جى )قبعة السعة، ارتفاع 200 متر (660 قدم)  50  كيلوواطتقع في جزيرة كيوشو [ 3 ]
أطباء بلا حدودالمملكة المتحدة NPLأنثورن، كمبريا 54°54′27″ شمالاً 03°16′24″ غرباً / 54.90750° شمالاً 3.27333° غرباً / 54.90750؛ -3.27333 ( MSF ) [ ساعة ]هوائي ثلاثي على شكل حرف T [ i ]17  كيلوواطيصل مداها إلى 1500 كيلومتر (930 ميلاً)
WWVBالمعهد الوطني الأمريكي للمعايير والتكنولوجيابالقرب من فورت كولينز، كولورادو [ 4 ] 40°40′41″ شمالاً 105°02′48″ غرباً / 40.67806° شمالاً 105.04667° غرباً / 40.67806؛ -105.04667 ( WWVB )قبعتان سعويتان، ارتفاعهما 122 مترًا (400 قدم)  70  كيلوواطتم استلامها في معظم أنحاء الولايات المتحدة القارية [ 3 ]
66.66  كيلو هرتزRBUمعهد فنييفري الروسيتالدوم ، موسكو 56°43′59″N 37°39′47″E / 56.73306°N 37.66306°E / 56.73306; 37.66306 ( RBU ) [ ي ]هوائي المظلة [ ك ]50  كيلوواطرمز الوقت PM
68.5  كيلو هرتزبي بي سينظام NTSC الصينيشانغكيو ، خنان 34°27′25″N 115°50′13″E / 34.45694°N 115.83694°E / 34.45694; 115.83694 ( بي بي سي )أربعة صواري مثبتة بكابلات، مرتبة على شكل مربع90  كيلوواط21 ساعة في اليوم، مع استراحة لمدة 3 ساعات من 05:00 إلى 08:00 ( التوقيت القياسي الصيني ) يوميًا (21:00 إلى 24:00 بالتوقيت العالمي المنسق) [ 5 ]
75 كيلو هرتزHBGسويسرا ميتاسبرانجينز 46°24′24″N 06°15′04″E / 46.40667°N 6.25111°E / 46.40667; 6.25111 ( إتش بي جي )هوائي على شكل حرف T [ l ]20  كيلوواطتم إيقاف إنتاجه اعتبارًا من 1 يناير 2012
77.5  كيلو هرتزDCF77ألمانيا PTBمينفلنغن ، هيسن 50°00′58″N 09°00′29″E / 50.01611°N 9.00806°E / 50.01611; 9.00806 ( DCF77 )هوائيات عمودية متعددة الاتجاهات ذات قدرة تحميل علوية، ارتفاع 150 مترًا (490 قدمًا) [ 6 ] 50  كيلوواطتقع جنوب شرق فرانكفورت أم ماين بمدى يصل إلى 2000 كم (1200 ميل) [ 3 ] [ 7 ]
قوات الأمن الحدوديةتايوانزونغلي 25°00′19″ شمالاً 121°21′55″ شرقًا / 25.00528° شمالًا 121.36528° شرقًا / 25.00528; 121.36528 ( البنك السعودي الفرنسي )هوائي على شكل حرف T [ م ][ 8 ]
100 كيلو هرتز [ ن ]BPLنظام NTSC الصينيبوتشنغ ، شنشي 34°56′56″N 109°32′35″E / 34.94889°N 109.54306°E / 34.94889; 109.54306 ( بل )صاري فولاذي شبكي مثبت بكابل واحد800  كيلوواطإشارة بتنسيق متوافق مع Loran-C على الهواء من 05:30 إلى 13:30 بالتوقيت العالمي المنسق، [ 9 ] مع نصف قطر استقبال يصل إلى 3000 كم (1900 ميل) [ 10 ]
RNS-Eمعهد فنييفري الروسيكراتشيف (44  كم من بريانسك ) 53°07′49″N 34°54′37″E / 53.13028°N 34.91028°E / 53.13028; 34.91028 ( RNS-E )5 صواري مثبتة بالكابلات800  كيلوواطإشارة التنسيق المتوافقة مع CHAYKA [ 2 ] 04:00–10:00 UTC و14:00–18:00 UTC
RNS-Vمعهد فنييفري الروسيألكسندروفسك-ساخالينسكي 51°4′42.9″ شمالاً 142°42′9.1″ شرقاً / 51.078583° شمالاً 142.702528° شرقاً / 51.078583; 142.702528 ( RNS-V )عمود مثبت بكابل واحد400  كيلوواطإشارة التنسيق المتوافقة مع CHAYKA [ 2 ] 23:00–05:00 UTC و11:00–17:00 UTC
129.1  كيلو هرتز [ o ]DCF49ألمانيا PTBمينفلنغن 50°00′58″ شمالاً 09°00′29″ شرقًا / 50.01611° شمالًا 9.00806° شرقًا / 50.01611; 9.00806 ( DCF49 )هوائي على شكل حرف T100  كيلوواطمفتاح تحكم لاسلكي EFR [ 11 ] إشارة زمنية فقط (بدون تردد مرجعي) FSK ± 170  هرتز 200 باود
135.6  كيلو هرتز [ o ]HGA22هيئة النقل العام في المجربرج لاكي هيجي 47°22′24″ شمالاً 19°00′17″ شرقاً / 47.37333° شمالاً 19.00472° شرقاً / 47.37333؛ 19.00472 ( HGA22 )عمود مثبت بكابل واحد100  كيلوواط
139 كيلو هرتز [ o ]DCF39ألمانيا PTBبورغ باي ماغديبورغ 52°17′13″N 11°53′49″E / 52.28694°N 11.89694°E / 52.28694; 11.89694 ( DCF39 )عمود مثبت بكابل واحد50  كيلوواط
162 كيلو هرتز [ p ]ALS162فرنسا ANFRألويس 47°10′10″N 02°12′16″E / 47.16944°N 2.20444°E / 47.16944; 2.20444 ( ALS162 )عمودان فولاذيان شبكيان مثبتان بكابلات، ارتفاعهما 350 مترًا (1150 قدمًا) ، يتم تغذيتهما من الأعلى  800  كيلوواطجهاز إرسال بث AM، يقع على بعد 150 كم (93 ميل) جنوب باريس بمدى يصل إلى 3500 كم (2200 ميل) ، باستخدام PM مع ترميز مشابه لـ DCF77 [ q ]
198 كيلوهرتز [ p ] [ r ]راديو بي بي سي 4المملكة المتحدة NPLدرويتويتش 52°17′44″N 2°06′23″W / 52.2955°N 2.1063°W / 52.2955; -2.1063 ( بي بي سي 4 )تي-أيريال [ s ]500  كيلوواط [ 12 ]توجد أجهزة إرسال إضافية ( بقوة 50 كيلوواط) في بورغيد وويسترغلين . يتم إرسال إشارة الوقت عن طريق تعديل الطور بمعدل 25 بت/ثانية . [ 13 ]
225 كيلو هرتز [ p ]الإذاعة البولنديةبولنداسوليك كوجاوسكي 53°1′12.92″N 18°15′44.28″E / 53.0202556°N 18.2623000°E / 53.0202556; 18.2623000الصاري المدعوم بالكابلات1000  كيلوواطإشارة زمنية معدلة الطور [ 14 ] [ 15 ]
2.5  ميجاهرتزمعدل النبضات في الدقيقةنظام NTSC الصينيبوتشنغ ، شنشي 34°56′56″N 109°32′35″E / 34.94889°N 109.54306°E / 34.94889; 109.54306 ( نبضة في الدقيقة )(لم يتم تفعيل رمز التوقيت BCD على  الموجة الحاملة الفرعية بتردد 125 هرتز بعد)

07:30–01:00 بالتوقيت العالمي المنسق [ 16 ]

WWVالمعهد الوطني الأمريكي للمعايير والتكنولوجيابالقرب من فورت كولينز، كولورادو 40°40′41″ شمالاً 105°02′48″ غرباً / 40.67806° شمالاً 105.04667° غرباً / 40.67806; -105.04667 ( WWV )أحادي القطب ذو النطاق العريض2.5  كيلوواطترميز زمني ثنائي عشري (BCD) على حامل فرعي بتردد 100 هرتز
WWVHالمعهد الوطني الأمريكي للمعايير والتكنولوجياكيكاها، هاواي 21°59′16″N 159°45′46″W / 21.98778°N 159.76278°W / 21.98778; -159.76278 ( WWVH )5  كيلوواط
3.33  ميجاهرتزتشوالمجلس الوطني الكندي للبحوثأوتاوا ، أونتاريو 45°17′40″N 75°45′27″W / 45.29444°N 75.75750°W / 45.29444; -75.75750 ( تشو )3  كيلوواطرمز الوقت Bell 103 بسرعة 300 باود . تم إيقافه اعتبارًا من 22 يونيو 2026. [ 17 ]
4.996 ميجاهرتزRWMمعهد فنييفري الروسيتالدوم ، موسكو 56°44′58″N 37°38′23″E / 56.74944°N 37.63972°E / 56.74944; 37.63972 ( RWM ) [ ي ]10  كيلوواطسي دبليو (1  هرتز ،10  هرتز )
5 ميجاهرتزمعدل النبضات في الدقيقةنظام NTSC الصينيبوتشنغ ، شنشي 34°56′56″N 109°32′35″E / 34.94889°N 109.54306°E / 34.94889; 109.54306 ( نبضة في الدقيقة )رمز التوقيت BCD على  الموجة الحاملة الفرعية بتردد 125 هرتز. 00:00–24:00 بالتوقيت العالمي المنسق [ 16 ]
مستضدات الكريات البيضاء البشرية كوريا كريسدايجون 36°23′14″ شمالاً 127°21′59″ شرقًا / 36.38722° شمالًا 127.36639 درجة شرقًا / 36.38722; 127.36639 ( هلا )2  كيلو واط
WWVالمعهد الوطني الأمريكي للمعايير والتكنولوجيابالقرب من فورت كولينز، كولورادو 40°40′41″ شمالاً 105°02′48″ غرباً / 40.67806° شمالاً 105.04667° غرباً / 40.67806; -105.04667 ( WWV )أحادي القطب ذو النطاق العريض10  كيلوواط [ طن ]رمز الوقت BCD على حامل فرعي بتردد 100 هرتز
WWVHالمعهد الوطني الأمريكي للمعايير والتكنولوجياكيكاها، هاواي 21°59′16″N 159°45′46″W / 21.98778°N 159.76278°W / 21.98778; -159.76278 ( WWVH )10  كيلوواط
YVTOفنزويلاكاراكاس 10°30′13″ شمالاً 66°55′44″ غرباً / 10.50361° شمالاً 66.92889° غرباً / 10.50361؛ -66.92889 ( YVTO )1  كيلو واط
7.85  ميجاهرتزتشوالمجلس الوطني الكندي للبحوثأوتاوا ، أونتاريو 45°17′40″N 75°45′27″W / 45.29444°N 75.75750°W / 45.29444; -75.75750 ( تشو )10  كيلوواط300 باود، رمز زمني بيل 103
9.996 ميجاهرتزRWMمعهد فنييفري الروسيتالدوم ، موسكو 56°44′58″N 37°38′23″E / 56.74944°N 37.63972°E / 56.74944; 37.63972 ( RWM ) [ ي ]10  كيلوواطسي دبليو (1  هرتز ،10  هرتز )
10 ميجاهرتزمعدل النبضات في الدقيقةنظام NTSC الصينيبوتشنغ ، شنشي 34°56′56″N 109°32′35″E / 34.94889°N 109.54306°E / 34.94889; 109.54306 ( نبضة في الدقيقة )(لم يتم تفعيل رمز الوقت BCD على  الموجة الحاملة الفرعية 125 هرتز بعد) 00:00–24:00 بالتوقيت العالمي المنسق [ 16 ]
مضحك جداًالأرجنتين SHNبوينس آيرس [ u ]2  كيلو واطالمرصد البحري بوينس آيرس [ 18 ]
WWVالمعهد الوطني الأمريكي للمعايير والتكنولوجيابالقرب من فورت كولينز، كولورادو 40°40′41″ شمالاً 105°02′48″ غرباً / 40.67806° شمالاً 105.04667° غرباً / 40.67806; -105.04667 ( WWV )أحادي القطب ذو النطاق العريض10  كيلوواطرمز الوقت BCD على حامل فرعي بتردد 100 هرتز
WWVHالمعهد الوطني الأمريكي للمعايير والتكنولوجياكيكاها، هاواي 21°59′16″N 159°45′46″W / 21.98778°N 159.76278°W / 21.98778; -159.76278 ( WWVH )10  كيلوواط
معدات الوقاية الشخصية [ 19 ]البرازيلريو دي جانيرو، الملكية الأردنية 22°53′44″جنوباً 43°13′27″غرباً / 22.89556°جنوباً 43.22417°غرباً / -22.89556; -43.22417 ( معدات الوقاية الشخصية ) [ 19 ]ثنائي القطب الأفقي بنصف الطول الموجي [ 19 ]1  كيلوواط [ 19 ]تتم صيانته بواسطة المرصد الوطني (البرازيل)
14.67  ميجاهرتزتشوالمجلس الوطني الكندي للبحوثأوتاوا ، أونتاريو 45°17′40″N 75°45′27″W / 45.29444°N 75.75750°W / 45.29444; -75.75750 ( تشو )3  كيلوواط300 باود، رمز زمني بيل 103
14.996 ميجاهرتزRWMمعهد فنييفري الروسيتالدوم ، موسكو 56°44′58″N 37°38′23″E / 56.74944°N 37.63972°E / 56.74944; 37.63972 ( RWM ) [ ي ]10  كيلوواطسي دبليو (1  هرتز ،10  هرتز )
15 ميجاهرتزمعدل النبضات في الدقيقةنظام NTSC الصينيبوتشنغ ، شنشي 34°56′56″N 109°32′35″E / 34.94889°N 109.54306°E / 34.94889; 109.54306 ( نبضة في الدقيقة )(لم يتم تفعيل رمز الوقت BCD على  الموجة الحاملة الفرعية 125 هرتز بعد) 01:00–09:00 بالتوقيت العالمي المنسق [ 16 ]
WWVالمعهد الوطني الأمريكي للمعايير والتكنولوجيابالقرب من فورت كولينز، كولورادو 40°40′41″ شمالاً 105°02′48″ غرباً / 40.67806° شمالاً 105.04667° غرباً / 40.67806; -105.04667 ( WWV )أحادي القطب ذو النطاق العريض10  كيلوواطرمز الوقت BCD على حامل فرعي بتردد 100 هرتز
WWVHالمعهد الوطني الأمريكي للمعايير والتكنولوجياكيكاها، هاواي 21°59′16″N 159°45′46″W / 21.98778°N 159.76278°W / 21.98778; -159.76278 ( WWVH )10  كيلوواط
20 ميجاهرتزWWVالمعهد الوطني الأمريكي للمعايير والتكنولوجيابالقرب من فورت كولينز، كولورادو 40°40′41″ شمالاً 105°02′48″ غرباً / 40.67806° شمالاً 105.04667° غرباً / 40.67806; -105.04667 ( WWV )أحادي القطب ذو النطاق العريض2.5  كيلوواطرمز الوقت BCD على حامل فرعي بتردد 100 هرتز
25 ميجاهرتزWWVالمعهد الوطني الأمريكي للمعايير والتكنولوجيابالقرب من فورت كولينز، كولورادو 40°40′41″ شمالاً 105°02′48″ غرباً / 40.67806° شمالاً 105.04667° غرباً / 40.67806; -105.04667 ( WWV )أحادي القطب ذو النطاق العريض2.0  كيلوواطالجدول الزمني: متغير (بث تجريبي)
مايكسفنلندا مايكزإسبو، فنلندا 60°10′49″ شمالاً 24°49′35″ شرقاً / 60.18028° شمالاً 24.82639° شرقاً / 60.18028؛ 24.82639 ( جهاز إرسال إشارة التوقيت MIKES )هوائي مائل λ/40.2  كيلوواط [ 20 ]تعديل السعة بتردد 1  كيلوهرتز مشابه لتقنية DCF77. اعتبارًا من عام 2017، توقف الإرسال حتى إشعار آخر. [ 21 ] "تمتلك شركة MIKES جهاز إرسال لرمز الوقت وتردد دقيق يبلغ 25 ميجاهرتز لأولئك الذين يعيشون بالقرب من منطقة هلسنكي الكبرى والذين يحتاجون إلى وقت وتردد دقيقين." [ 22 ]

الأوصاف

  1. ↑ 3 هوائيات مظلة، مثبتة على 3 أعمدة أنبوبية مدعومة بكابلات، معزولة عن الأرض بارتفاع 305 م (1001 قدم) و 15 عمودًا شبكيًا مدعومًا بكابلات بارتفاع 270 م (890 قدم).
  2. ↑ 3 هوائيات مظلية، مثبتة على 18 صاريًا شبكيًا مدعومًا بكابلات، ارتفاع الصواري المركزية: 305 أمتار
  3. ↑ هوائي مظلة، مثبت على 13 صاري شبكي مدعوم بالكابلات، ارتفاع الصاري المركزي: 425 مترًا (1394 قدمًا)
  4. ↑ 3 هوائيات مظلة، مثبتة على 3 أعمدة أنبوبية مدعومة بكابلات، معزولة عن الأرض بارتفاع 205 م (673 قدم) و 15 عمودًا شبكيًا مدعومًا بكابلات بارتفاع 170 م (560 قدم).
  5. ↑ في الهواء RJH66
  6. ↑ 3 هوائيات مظلة، مثبتة على 18 صاري شبكي مدعوم بالكابلات، ارتفاع الصواري المركزية: 276 مترًا (906 قدمًا)
  7. ↑ هوائي مظلة، مثبت على 18 صاري شبكي مدعوم بالكابلات مرتبة في 3 صفوف، ارتفاع الصواري المركزية: 238 مترًا (781 قدمًا)
  8. ↑ قبل 1 أبريل 2007، كانت الإشارة تُبث من رغبي، وارويكشاير 52°21′33″ شمالاً 01°11′21″ غرباً / 52.35917° شمالاً 1.18917° غرباً / 52.35917; -1.18917
  9. ↑ 3 هوائيات على شكل حرف T، تدور على ارتفاع 150 مترًا (490 قدمًا) فوق سطح الأرض بين عمودين أرضيين مثبتين بكابلات بارتفاع 227 مترًا (745 قدمًا) على مسافة 655 مترًا (716 ياردة).
  10. 1 2 3 4 قبل عام 2008، كان موقع جهاز الإرسال عند 55°44′14″ شمالاً 38°09′04″ شرقاً / 55.73722° شمالاً 38.15111° شرقاً / 55.73722؛ 38.15111
  11. ↑ هوائي مظلي، مثبت علىبرج مركزي بارتفاع 275 مترًا (902 قدمًا) معزول عن الأرض، وخمسة صواري شبكية بارتفاع 257 مترًا (843 قدمًا) معزولة عن الأرض على مسافة 324 مترًا (354 ياردة) من البرج المركزي
  12. ↑ تم تدوير هوائي على شكل حرف T بين برجين شبكيين قائمين بذاتهما مثبتين على الأرض بارتفاع 125 مترًا (410 قدمًا) على مسافة 227 مترًا (248 ياردة).
  13. ↑ تم تدوير هوائي على شكل حرف T بين برجين للاتصالات على مسافة 33 مترًا (36 ياردة)
  14. ↑ تردد نظام الملاحة الراديوية
  15. 1 2 3 تردد نظام التبديل اللاسلكي
  16. 1 2 3 تردد البث الإذاعي AM
  17. ↑ ويتطلب ذلك جهاز استقبال أكثر تعقيدًا لفك تشفير الإشارة الزمنية
  18. ↑ منذ عام 1988، قبل 200 كيلوهرتز
  19. ↑ تستخدم درويتويتش هوائيًا على شكل حرف T معلقًا بين اثنين من أعمدة الراديو الشبكية الفولاذية المثبتة بالكابلات بطول 213 مترًا (699 قدمًا) ، والتي تفصل بينها مسافة 180 مترًا (200 ياردة) .
  20. ↑ تقول مقالة إشارة الوقت 2.5 كيلوواط
  21. ↑ [ 18 ] تشير إلى أن جهاز الإرسال يقع في مرصد بوينس آيرس البحري، في شارع إسبانيا 2099، بوينس آيرس؛ ويمكن رؤية بعض هياكل الهوائيات على المبنى وبالقرب منه عبر خدمة خرائط جوجل، إلا أنه من غير الواضح تحديدًا مكان الهوائي المحدد. تشير الإحداثيات هنا إلى المبنى نفسه: 34°37′19″ جنوبًا 58°21′18″ غربًا / 34.62194° جنوبًا 58.35500° غربًا / -34.62194; -58.35500 ( هههه )
رسم خريطة
حول خرائط الشوارع المفتوحة
الخرائط: شروط الاستخدام
2300 كم 1429 ميل
DCF39 DCF
RNS-V RNS-V
RAB99 RAB
HLA HLA
BSF BSF
BPC BPC
RTZ
RJH86 RJH86
RJH90
RJH77
RJH63
RBU ، RWM
RJH69 RJH69
مايكز مايكز
GA22 HGA22
DCF49، DCF77
ALS162 (المعروفة سابقًا باسم TDF)
معدات الوقاية الشخصية
هههههه​

","zoom":"3"},"body":{"extsrc":"[ { \"type\": \"FeatureCollection\", \"features\": [ { \"type\": \"Feature\", \"properties\": { \"title\": \" [[WWVH]] H
\", \"description\": \" ([https://geohack.toolforge.org/geohack.php?params=21.9878;-159.763_dim:2000 21.9878,-159.763])\", \"marker-symbol\": \"-number-F0\", \"marker-size\": \"medium\", \"marker-color\": \"#4B77D6\" }, \"geometry\": {\"type\": \"Point\", \"coordinates\": [-159.763,21.9878] } }, { \"type\": \"Feature\", \"properties\": { \"title\": \" [[WWVB]]
\", \"description\": \" ([https://geohack.toolforge.org/geohack.php?params=40.6781;-105.047_dim:2000 40.6781,-105.047])\", \"marker-symbol\": \"-number-F0\", \"marker-size\": \"medium\", \"marker-color\": \"#4B77D6\" }, \"geometry\": {\"type\": \"Point\", \"coordinates\": [-105.047,40.6781] } }, { \"type\": \"Feature\", \"properties\": { \"title\": \" [[WWV (radio station)|WWV]]
\", \"description\": \" ([https://geohack.toolforge.org/geohack.php?params=40.67972;-105.0425_dim:2000 40.67972,-105.0425])\", \"marker-symbol\": \"-number-F0\", \"marker-size\": \"medium\", \"marker-color\": \"#269F46\" }, \"geometry\": {\"type\": \"Point\", \"coordinates\": [-105.0425,40.67972] } }, { \"type\": \"Feature\", \"properties\": { \"title\": \" [[CHU (radio station)|CHU]] C
\", \"description\": \" ([https://geohack.toolforge.org/geohack.php?params=45.2964;-75.7561_dim:2000 45.2964,-75.7561])\", \"marker-symbol\": \"-number-F0\", \"marker-size\": \"medium\", \"marker-color\": \"#4B77D6\" }, \"geometry\": {\"type\": \"Point\", \"coordinates\": [-75.7561,45.2964] } }, { \"type\": \"Feature\", \"properties\": { \"title\": \" [[YVTO]]
\", \"description\": \" ([https://geohack.toolforge.org/geohack.php?params=10.5;-66.93_dim:2000 10.5,-66.93])\", \"marker-symbol\": \"-number-F0\", \"marker-size\": \"medium\", \"marker-color\": \"#4B77D6\" }, \"geometry\": {\"type\": \"Point\", \"coordinates\": [-66.93,10.5] } }, { \"type\": \"Feature\", \"properties\": { \"title\": \" LOL [[LOL (radio station)|LOL]]
\", \"description\": \" ([https://geohack.toolforge.org/geohack.php?params=-34.62194;-58.355_dim:2000 -34.62194,-58.355])\", \"marker-symbol\": \"-number-F0\", \"marker-size\": \"medium\", \"marker-color\": \"#4B77D6\" }, \"geometry\": {\"type\": \"Point\", \"coordinates\": [-58.355,-34.62194] } }, { \"type\": \"Feature\", \"properties\": { \"title\": \" PPE [[PPE (radio station)|PPE]]
\", \"description\": \" ([https://geohack.toolforge.org/geohack.php?params=-22.89556;-43.22417_dim:2000 -22.89556,-43.22417])\", \"marker-symbol\": \"-number-F0\", \"marker-size\": \"medium\", \"marker-color\": \"#4B77D6\" }, \"geometry\": {\"type\": \"Point\", \"coordinates\": [-43.22417,-22.89556] } }, { \"type\": \"Feature\", \"properties\": { \"title\": \" [[Time from NPL (MSF)|MSF]]
\", \"description\": \" ([https://geohack.toolforge.org/geohack.php?params=54.91;-3.28_dim:2000 54.91,-3.28])\", \"marker-symbol\": \"-number-F0\", \"marker-size\": \"medium\", \"marker-color\": \"#269F46\" }, \"geometry\": {\"type\": \"Point\", \"coordinates\": [-3.28,54.91] } }, { \"type\": \"Feature\", \"properties\": { \"title\": \" [[BBC Radio 4]] ([[Droitwich Transmitting Station|Droitwich]])
\", \"description\": \" ([https://geohack.toolforge.org/geohack.php?params=52.29667;-2.10528_dim:2000 52.29667,-2.10528])\", \"marker-symbol\": \"-number-F0\", \"marker-size\": \"medium\", \"marker-color\": \"#DB3123\" }, \"geometry\": {\"type\": \"Point\", \"coordinates\": [-2.10528,52.29667] } }, { \"type\": \"Feature\", \"properties\": { \"title\": \" [[ALS162 time signal|ALS162]] (formerly TDF)
\", \"description\": \" ([https://geohack.toolforge.org/geohack.php?params=47.17;2.2_dim:2000 47.17,2.2])\", \"marker-symbol\": \"-number-F0\", \"marker-size\": \"medium\", \"marker-color\": \"#DB3123\" }, \"geometry\": {\"type\": \"Point\", \"coordinates\": [2.2,47.17] } }, { \"type\": \"Feature\", \"properties\": { \"title\": \" [[HBG (time signal)|HBG]]
\", \"description\": \" ([https://geohack.toolforge.org/geohack.php?params=46.4084;6.25282_dim:2000 46.4084,6.25282])\", \"marker-symbol\": \"-number-F0\", \"marker-size\": \"medium\", \"marker-color\": \"#777755\" }, \"geometry\": {\"type\": \"Point\", \"coordinates\": [6.25282,46.4084] } }, { \"type\": \"Feature\", \"properties\": { \"title\": \" DCF49, [[DCF77]]
\", \"description\": \" ([https://geohack.toolforge.org/geohack.php?params=50.01556;9.01083_dim:2000 50.01556,9.01083])\", \"marker-symbol\": \"-number-F0\", \"marker-size\": \"medium\", \"marker-color\": \"#777755\" }, \"geometry\": {\"type\": \"Point\", \"coordinates\": [9.01083,50.01556] } }, { \"type\": \"Feature\", \"properties\": { \"title\": \"\", \"description\": \" ([https://geohack.toolforge.org/geohack.php?params=52.28692;11.89739_dim:2000 52.28692,11.89739])\", \"marker-symbol\": \"-number-F0\", \"marker-size\": \"medium\", \"marker-color\": \"#DB3123\" }, \"geometry\": {\"type\": \"Point\", \"coordinates\": [11.89739,52.28692] } }, { \"type\": \"Feature\", \"properties\": { \"title\": \" GA22 HGA22
\", \"description\": \" ([https://geohack.toolforge.org/geohack.php?params=47.37306;19.00444_dim:2000 47.37306,19.00444])\", \"marker-symbol\": \"-number-F0\", \"marker-size\": \"medium\", \"marker-color\": \"#DB3123\" }, \"geometry\": {\"type\": \"Point\", \"coordinates\": [19.00444,47.37306] } }, { \"type\": \"Feature\", \"properties\": { \"title\": \" [[MIKES (radio station)|MIKES]] MIKES
\", \"description\": \" ([https://geohack.toolforge.org/geohack.php?params=60.18028;24.82639_dim:2000 60.18028,24.82639])\", \"marker-symbol\": \"-number-F0\", \"marker-size\": \"medium\", \"marker-color\": \"#777755\" }, \"geometry\": {\"type\": \"Point\", \"coordinates\": [24.82639,60.18028] } }, { \"type\": \"Feature\", \"properties\": { \"title\": \" [[RJH69]] RJH69
\", \"description\": \" ([https://geohack.toolforge.org/geohack.php?params=54.46326;26.77814_dim:2000 54.46326,26.77814])\", \"marker-symbol\": \"-number-F0\", \"marker-size\": \"medium\", \"marker-color\": \"#DB3123\" }, \"geometry\": {\"type\": \"Point\", \"coordinates\": [26.77814,54.46326] } }, { \"type\": \"Feature\", \"properties\": { \"title\": \" [[RNS-E]]
\", \"description\": \" ([https://geohack.toolforge.org/geohack.php?params=53.13033;34.91022_dim:2000 53.13033,34.91022])\", \"marker-symbol\": \"-number-F0\", \"marker-size\": \"medium\", \"marker-color\": \"#DB3123\" }, \"geometry\": {\"type\": \"Point\", \"coordinates\": [34.91022,53.13033] } }, { \"type\": \"Feature\", \"properties\": { \"title\": \" [[RBU (radio station)|RBU]], [[RWM]]
\", \"description\": \" ([https://geohack.toolforge.org/geohack.php?params=56.73333;37.66344_dim:2000 56.73333,37.66344])\", \"marker-symbol\": \"-number-F0\", \"marker-size\": \"medium\", \"marker-color\": \"#4B77D6\" }, \"geometry\": {\"type\": \"Point\", \"coordinates\": [37.66344,56.73333] } }, { \"type\": \"Feature\", \"properties\": { \"title\": \" RJH63
\", \"description\": \" ([https://geohack.toolforge.org/geohack.php?params=44.77358;39.54725_dim:2000 44.77358,39.54725])\", \"marker-symbol\": \"-number-F0\", \"marker-size\": \"medium\", \"marker-color\": \"#DB3123\" }, \"geometry\": {\"type\": \"Point\", \"coordinates\": [39.54725,44.77358] } }, { \"type\": \"Feature\", \"properties\": { \"title\": \" RJH77
\", \"description\": \" ([https://geohack.toolforge.org/geohack.php?params=64.36;41.56528_dim:2000 64.36,41.56528])\", \"marker-symbol\": \"-number-F0\", \"marker-size\": \"medium\", \"marker-color\": \"#DB3123\" }, \"geometry\": {\"type\": \"Point\", \"coordinates\": [41.56528,64.36] } }, { \"type\": \"Feature\", \"properties\": { \"title\": \" RJH90
\", \"description\": \" ([https://geohack.toolforge.org/geohack.php?params=56.1711;43.9339_dim:2000 56.1711,43.9339])\", \"marker-symbol\": \"-number-F0\", \"marker-size\": \"medium\", \"marker-color\": \"#DB3123\" }, \"geometry\": {\"type\": \"Point\", \"coordinates\": [43.9339,56.1711] } }, { \"type\": \"Feature\", \"properties\": { \"title\": \" RJH86 RJH86
\", \"description\": \" ([https://geohack.toolforge.org/geohack.php?params=43.03944;73.6125_dim:2000 43.03944,73.6125])\", \"marker-symbol\": \"-number-F0\", \"marker-size\": \"medium\", \"marker-color\": \"#DB3123\" }, \"geometry\": {\"type\": \"Point\", \"coordinates\": [73.6125,43.03944] } }, { \"type\": \"Feature\", \"properties\": { \"title\": \" RTZ
\", \"description\": \" ([https://geohack.toolforge.org/geohack.php?params=52.4361;103.6858_dim:2000 52.4361,103.6858])\", \"marker-symbol\": \"-number-F0\", \"marker-size\": \"medium\", \"marker-color\": \"#269F46\" }, \"geometry\": {\"type\": \"Point\", \"coordinates\": [103.6858,52.4361] } }, { \"type\": \"Feature\", \"properties\": { \"title\": \" [[BPL (time service)|BPL]]
\", \"description\": \" ([https://geohack.toolforge.org/geohack.php?params=34.94858;109.54306_dim:2000 34.94858,109.54306])\", \"marker-symbol\": \"-number-F0\", \"marker-size\": \"medium\", \"marker-color\": \"#4B77D6\" }, \"geometry\": {\"type\": \"Point\", \"coordinates\": [109.54306,34.94858] } }, { \"type\": \"Feature\", \"properties\": { \"title\": \" [[BPM (time service)|BPM]]
\", \"description\": \" ([https://geohack.toolforge.org/geohack.php?params=34.94786;109.55181_dim:2000 34.94786,109.55181])\", \"marker-symbol\": \"-number-F0\", \"marker-size\": \"medium\", \"marker-color\": \"#DB3123\" }, \"geometry\": {\"type\": \"Point\", \"coordinates\": [109.55181,34.94786] } }, { \"type\": \"Feature\", \"properties\": { \"title\": \" [[BPC (time signal)|BPC]] BPC
\", \"description\": \" ([https://geohack.toolforge.org/geohack.php?params=34.457;115.837_dim:2000 34.457,115.837])\", \"marker-symbol\": \"-number-F0\", \"marker-size\": \"medium\", \"marker-color\": \"#269F46\" }, \"geometry\": {\"type\": \"Point\", \"coordinates\": [115.837,34.457] } }, { \"type\": \"Feature\", \"properties\": { \"title\": \" BSF [[BSF (time service)|BSF]]
\", \"description\": \" ([https://geohack.toolforge.org/geohack.php?params=25.0056;121.365_dim:2000 25.0056,121.365])\", \"marker-symbol\": \"-number-F0\", \"marker-size\": \"medium\", \"marker-color\": \"#269F46\" }, \"geometry\": {\"type\": \"Point\", \"coordinates\": [121.365,25.0056] } }, { \"type\": \"Feature\", \"properties\": { \"title\": \" HLA [[HLA (radio station)|HLA]]
\", \"description\": \" ([https://geohack.toolforge.org/geohack.php?params=36.38756;127.36653_dim:2000 36.38756,127.36653])\", \"marker-symbol\": \"-number-F0\", \"marker-size\": \"medium\", \"marker-color\": \"#4B77D6\" }, \"geometry\": {\"type\": \"Point\", \"coordinates\": [127.36653,36.38756] } }, { \"type\": \"Feature\", \"properties\": { \"title\": \" RAB99 RAB
\", \"description\": \" ([https://geohack.toolforge.org/geohack.php?params=48.48556;134.82333_dim:2000 48.48556,134.82333])\", \"marker-symbol\": \"-number-F0\", \"marker-size\": \"medium\", \"marker-color\": \"#DB3123\" }, \"geometry\": {\"type\": \"Point\", \"coordinates\": [134.82333,48.48556] } }, { \"type\": \"Feature\", \"properties\": { \"title\": \" RNS-V RNS-V
\", \"description\": \" ([https://geohack.toolforge.org/geohack.php?params=51.07858;142.70253_dim:2000 51.07858,142.70253])\", \"marker-symbol\": \"-number-F0\", \"marker-size\": \"medium\", \"marker-color\": \"#DB3123\" }, \"geometry\": {\"type\": \"Point\", \"coordinates\": [142.70253,51.07858] } }, { \"type\": \"Feature\", \"properties\": { \"title\": \" [[Haganeyama Transmitter| JJY JJY (Haganeyama) (Haganeyama) ]]
\", \"description\": \" ([https://geohack.toolforge.org/geohack.php?params=33.4656;130.176_dim:2000 33.4656,130.176])\", \"marker-symbol\": \"-number-F0\", \"marker-size\": \"medium\", \"marker-color\": \"#269F46\" }, \"geometry\": {\"type\": \"Point\", \"coordinates\": [130.176,33.4656] } }, { \"type\": \"Feature\", \"properties\": { \"title\": \" [[Ōtakadoyayama Transmitter|JJY (Ōtakadoyayama) ]]
\", \"description\": \" ([https://geohack.toolforge.org/geohack.php?params=37.37;140.85_dim:2000 37.37,140.85])\", \"marker-symbol\": \"-number-F0\", \"marker-size\": \"medium\", \"marker-color\": \"#269F46\" }, \"geometry\": {\"type\": \"Point\", \"coordinates\": [140.85,37.37] } }, { \"type\": \"Feature\", \"properties\": { \"title\": \"\", \"description\": \" ([https://geohack.toolforge.org/geohack.php?params=52.28692;11.89739_dim:2000 52.28692,11.89739])\", \"marker-symbol\": \"-number-F0\", \"marker-size\": \"medium\", \"marker-color\": \"#4B77D6\" }, \"geometry\": {\"type\": \"Point\", \"coordinates\": [11.89739,52.28692] } }, { \"type\": \"Feature\", \"properties\": { \"title\": \"\", \"description\": \" ([https://geohack.toolforge.org/geohack.php?params=53;9_dim:2000 53,9])\", \"marker-symbol\": \"-number-F0\", \"marker-size\": \"medium\", \"marker-color\": \"#4B77D6\" }, \"geometry\": {\"type\": \"Point\", \"coordinates\": [9,53] } }, { \"type\": \"Feature\", \"properties\": { \"title\": \" DCF39 DCF
\", \"description\": \" ([https://geohack.toolforge.org/geohack.php?params=59;1_dim:2000 59,1])\", \"marker-symbol\": \"-number-F0\", \"marker-size\": \"medium\", \"marker-color\": \"#4B77D6\" }, \"geometry\": {\"type\": \"Point\", \"coordinates\": [1,59] } } ] } ]"}}">


تستطيع العديد من الدول الأخرى استقبال هذه الإشارات ( يمكن أحيانًا استقبال JJY في نيوزيلندا، وغرب أستراليا، وتسمانيا، وجنوب شرق آسيا، وأجزاء من أوروبا الغربية، وشمال غرب المحيط الهادئ في أمريكا الشمالية ليلًا)، لكن نجاح الاستقبال يعتمد على وقت اليوم، والظروف الجوية، والتداخل الناتج عن المباني. يكون الاستقبال أفضل عمومًا إذا وُضعت الساعة بالقرب من نافذة مواجهة لجهاز الإرسال. كما يوجد تأخير في انتشار الإشارة يبلغ حوالي 1 مللي ثانية لكل 300 كيلومتر (190 ميلًا) بين جهاز الاستقبال وجهاز الإرسال.

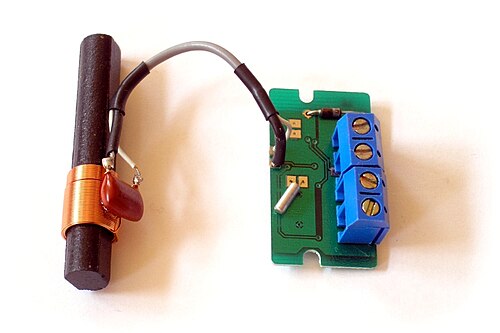

أجهزة استقبال الساعة

يبيع عدد من المصنعين وتجار التجزئة ساعات راديو تستقبل إشارات زمنية مشفرة من محطة راديو، والتي بدورها تستمد الوقت من ساعة ذرية حقيقية.

قدمت شركة هيثكيت إحدى أوائل ساعات الراديو في أواخر عام 1983. كانت ساعتها طراز GC-1000، التي تُعرف باسم "الساعة الأكثر دقة"، تستقبل إشارات التوقيت بالموجات القصيرة من محطة راديو WWV في فورت كولينز، كولورادو . وكانت تنتقل تلقائيًا بين ترددات WWV البالغة 5 و10 و15  ميجاهرتز للعثور على أقوى إشارة مع تغير الظروف على مدار اليوم والسنة. وكانت تحافظ على الوقت خلال فترات ضعف الاستقبال باستخدام مذبذب بلوري كوارتزي . وكان هذا المذبذب مضبوطًا، أي أن الساعة، التي تعمل بمعالج دقيق، كانت تستخدم إشارة التوقيت عالية الدقة المستلمة من WWV لضبط المذبذب البلوري. وبالتالي، كان ضبط الوقت بين التحديثات أكثر دقة بكثير مما كان يمكن أن يحققه المذبذب البلوري وحده. وكانت تُعرض أوقات تصل إلى عُشر الثانية على شاشة LED . بيعت ساعة GC-1000 في الأصل بسعر 250 دولارًا أمريكيًا كمجموعة أدوات، و400 دولارًا أمريكيًا مُجمّعة مسبقًا، واعتُبرت مثيرة للإعجاب في ذلك الوقت. حصلت شركة هيث على براءة اختراع لتصميمها ( مؤرشفة بتاريخ 16 أكتوبر 2015 في أرشيف الإنترنت ). [ 23 ] [ 24 ]

بحلول عام 1990، نجح مهندسو شركة الساعات الألمانية جونغانس في تصغير هذه التقنية لتناسب علبة ساعة يد رقمية. وفي العام التالي، تم إطلاق النسخة التناظرية جونغانس ميغا المزودة بعقارب.

في العقد الأول من الألفية الثانية، شاع استخدام "الساعات الذرية" التي تعمل بالراديو في متاجر البيع بالتجزئة؛ وبحلول عام 2010، بدأت أسعارها من حوالي 15 دولارًا أمريكيًا في العديد من البلدان. ​​[ 25 ] قد تتضمن هذه الساعات ميزات أخرى مثل موازين الحرارة الداخلية ووظائف محطات الأرصاد الجوية . وتستخدم هذه الساعات إشارات تُبث من جهاز الإرسال المناسب للبلد الذي ستُستخدم فيه. وبحسب قوة الإشارة، قد يتطلب الأمر وضعها في مكان ذي مسار واضح نسبيًا إلى جهاز الإرسال، كما تحتاج إلى ظروف جوية جيدة إلى حد ما لتحديث الوقت بنجاح. أما الساعات الرخيصة، فتعتمد على ساعة كوارتز بلورية غير دقيقة، تحافظ على الوقت بين التحديثات، أو في حال انقطاعها ، بدقة مماثلة لساعات الكوارتز غير المُتحكم بها لاسلكيًا. وتتضمن بعض الساعات مؤشرات لتنبيه المستخدمين إلى أي خلل محتمل في المزامنة في حال عدم نجاحها مؤخرًا.

نشر المعهد الوطني الأمريكي للمعايير والتكنولوجيا (NIST) إرشادات توصي بأن تحافظ حركات الساعات اللاسلكية على دقة التوقيت بين عمليات المزامنة في حدود ±0.5 ثانية لضمان صحة الوقت عند تقريبه لأقرب ثانية. [ 26 ] ويمكن لبعض هذه الحركات الحفاظ على دقة التوقيت بين عمليات المزامنة في حدود ±0.2 ثانية من خلال المزامنة أكثر من مرة موزعة على مدار اليوم. [ 27 ]

الساعات المزودة بدعم راديو بلوتوث ، بدءًا من الساعات ذات التحكم الأساسي في الوظائف عبر تطبيق الهاتف المحمول وحتى الساعات الذكية الكاملة [ 28 ] تحصل على معلومات الوقت من الهاتف المتصل ، دون الحاجة إلى استقبال بث إشارات الوقت.

بثّات أخرى

متصلة بمحطات بث أخرى
تستخدم محطات البث في العديد من البلدان موجات حاملة متزامنة بدقة مع طور وتردد قياسيين، مثل خدمة الموجات الطويلة لإذاعة بي بي سي 4 على تردد 198 كيلوهرتز، كما تبث بعضها معلومات رمز زمني دون مستوى الصوت أو حتى غير مسموعة، مثل جهاز إرسال الموجات الطويلة لإذاعة فرنسا على تردد 162 كيلوهرتز. وتستخدم أنظمة الإشارة الزمنية المرفقة عمومًا نغمات مسموعة أو تعديل طور الموجة الحاملة.
التليتكست (TTX)
توفر صفحات النصوص الرقمية المدمجة في الفيديو التلفزيوني أيضًا وقتًا دقيقًا. تستطيع العديد من أجهزة التلفزيون الحديثة وأجهزة الفيديو المزودة بوحدات فك تشفير TTX الحصول على وقت دقيق من خدمة التليتكست وضبط الساعة الداخلية. ومع ذلك، قد يختلف وقت التليتكست بما يصل إلى 5 دقائق. [ 29 ]

تتضمن العديد من أنظمة الراديو والتلفزيون الرقمي أيضًا أحكامًا خاصة بالبث الزمني.

التلفزيون الرقمي الأرضي
تتضمن معايير DVB و ATSC نوعين من الحزم التي ترسل معلومات الوقت والتاريخ إلى جهاز الاستقبال. يمكن لأنظمة التلفزيون الرقمي أن تعادل دقة نظام تحديد المواقع العالمي (GPS) من الطبقة الثانية (مع ضبط التوقيت قصير المدى) والطبقة الأولى (مع ضبط التوقيت طويل المدى) شريطة أن يدعم موقع الإرسال (أو الشبكة) هذا المستوى من الوظائف.
نظام بيانات الراديو VHF FM (RDS)
يمكن لتقنية RDS إرسال إشارة توقيت بدقة تصل إلى أجزاء من الثانية، ولكن بدقة لا تتجاوز 100 مللي ثانية، ودون تحديد طبقة التوقيت. لا تُرسل جميع شبكات أو محطات RDS التي تستخدم هذه التقنية إشارات توقيت دقيقة. تنسيق الطابع الزمني لهذه التقنية هو التاريخ اليولياني المعدل (MJD) مضافًا إليه ساعات ودقائق التوقيت العالمي المنسق (UTC) وفارق التوقيت المحلي.
البث الصوتي الرقمي على نطاقي L و VHF
توفر أنظمة DAB إشارة زمنية بدقة تضاهي أو تفوق دقة نظام الراديو الرقمي العالمي (DRM) ، ولكنها، مثل نظام FM RDS، لا تُحدد طبقة الساعة. يمكن لأنظمة DAB أن تُعادل دقة طبقة GPS 2 (الدقة الزمنية قصيرة المدى) وطبقة 1 (الدقة الزمنية طويلة المدى) شريطة أن يدعم موقع الإرسال (أو الشبكة) هذا المستوى من الوظائف. تنسيق الطابع الزمني لهذه التقنية هو BCD.
راديو العالم الرقمي (DRM)
تستطيع تقنية DRM إرسال إشارة توقيت، لكنها ليست بدقة إشارات توقيت الأقمار الصناعية للملاحة . قد يصل تأخير الطوابع الزمنية لتقنية DRM المستلمة عبر الموجات القصيرة (أو الموجات المتوسطة متعددة القفزات) إلى 200 مللي ثانية بسبب تأخير المسار. صيغة الطابع الزمني لهذه التقنية هي BCD.

أجهزة إرسال متعددة

قد يجمع مستقبل الساعة الراديوية مصادر زمنية متعددة لتحسين دقته. هذا ما يُستخدم في أنظمة الملاحة عبر الأقمار الصناعية مثل نظام تحديد المواقع العالمي ( GPS) ونظام غاليليو ونظام غلوناس . تحتوي أنظمة الملاحة عبر الأقمار الصناعية على ساعة ذرية واحدة أو أكثر من ساعات الميزر السيزيوم أو الروبيديوم أو الهيدروجين على كل قمر صناعي، وتُضبط هذه الساعات بالرجوع إلى ساعة أو ساعات أرضية. يمكن لأجهزة استقبال التوقيت المتخصصة أن تعمل كمعايير زمنية محلية، بدقة أفضل من 50  نانوثانية. [ 30 ] [ 31 ] [ 32 ] [ 33 ] سيُوفر التحديث والتطوير الأخير لنظام لوران ، وهو نظام ملاحة راديوية أرضي، نظامًا آخر لتوزيع الوقت من مصادر متعددة.

ساعات GPS

تستخدم العديد من الساعات الراديوية الحديثة أنظمة الملاحة عبر الأقمار الصناعية ، مثل نظام تحديد المواقع العالمي (GPS)، لتوفير توقيت أكثر دقة من التوقيت الذي توفره محطات الراديو الأرضية. تجمع ساعات GPS هذه تقديرات التوقيت من ساعات ذرية متعددة على الأقمار الصناعية مع تقديرات الخطأ التي تُحفظ بواسطة شبكة من المحطات الأرضية. ونظرًا للتأثيرات الكامنة في انتشار الموجات الراديوية وانتشار وتأخير الإشارة في طبقة الأيونوسفير، يتطلب توقيت GPS حساب متوسط ​​هذه الظواهر على مدى عدة فترات. لا يقوم أي جهاز استقبال GPS بحساب الوقت أو التردد بشكل مباشر، بل يستخدم GPS لضبط مذبذب قد يتراوح من بلورة كوارتز في جهاز استقبال ملاحة منخفض التكلفة، مرورًا بمذبذبات بلورية مُتحكم بها حراريًا (OCXO) في وحدات متخصصة، وصولًا إلى مذبذبات ذرية ( روبيديوم ) في بعض أجهزة الاستقبال المستخدمة للمزامنة في الاتصالات . ولهذا السبب، تُعرف هذه الأجهزة تقنيًا باسم المذبذبات المضبوطة بواسطة GPS .

يمكن ضبط أجهزة تحديد المواقع العالمية (GPS) المصممة أساسًا لقياس الوقت، وليس للملاحة، على افتراض ثبات موقع الهوائي. في هذا الوضع، يقوم الجهاز بحساب متوسط ​​مواقعها. بعد يوم تقريبًا من التشغيل، سيتمكن من تحديد موقعه بدقة تصل إلى بضعة أمتار. بمجرد حساب متوسط ​​موقعه، يمكنه تحديد الوقت بدقة حتى لو كان بإمكانه التقاط إشارات من قمر صناعي واحد أو اثنين فقط.

توفر ساعات نظام تحديد المواقع العالمي (GPS) الوقت الدقيق اللازم لقياس الجهد والتيار المتزامنين على شبكة الطاقة التجارية لتحديد حالة النظام. [ 34 ]

ضبط الوقت الفلكي

على الرغم من أن أي جهاز استقبال للملاحة عبر الأقمار الصناعية، عند قيامه بوظيفته الأساسية في الملاحة، يجب أن يحتوي على مرجع زمني داخلي دقيق يصل إلى جزء صغير من الثانية، إلا أن الوقت المعروض غالبًا ما يكون أقل دقة من الساعة الداخلية. تحتوي معظم أجهزة استقبال الملاحة منخفضة التكلفة على معالج مركزي واحد يقوم بمهام متعددة. وتتمثل المهمة ذات الأولوية القصوى للمعالج في الحفاظ على اتصال القمر الصناعي، وليس تحديث الشاشة. أما المعالجات متعددة النوى لأنظمة الملاحة، فلا توجد إلا في المنتجات المتطورة.

للحصول على دقة عالية في ضبط الوقت، يلزم جهاز GPS متخصص. يحتاج بعض هواة الفلك، وخاصةً أولئك الذين يقيسون توقيت ظاهرة الاحتجاب القمري عندما يحجب القمر ضوء النجوم والكواكب، إلى أعلى دقة متاحة للأفراد العاملين خارج المؤسسات البحثية الكبيرة. يحتوي موقع الرابطة الدولية لتوقيت الاحتجاب [ 35 ] على معلومات تقنية مفصلة حول ضبط الوقت بدقة لهواة الفلك.

التوقيت الصيفي

تتضمن التنسيقات المختلفة المذكورة أعلاه علامة تشير إلى حالة التوقيت الصيفي في بلد المرسل. وتُستخدم هذه الإشارة عادةً من قِبل الساعات لضبط الوقت المعروض بما يتوافق مع توقعات المستخدم.

انظر أيضاً

مراجع

  1. 1 2 لومباردي، مايكل أ. (مارس 2010). "ما مدى دقة الساعة التي يتم التحكم فيها لاسلكيًا؟" (ملف PDF) . مجلة علم الساعات . 152 (3): 108-111 . مؤرشف (ملف PDF) من الأصل في 7 يناير 2021. تم استرجاعه في 1 ديسمبر 2023 - عبر موقع المعهد الوطني للمعايير والتكنولوجيا.
  2. 1 2 3 4 "إشارات التوقيت والتردد القياسية" (ملف PDF) . خادم FTP ( باللغة الروسية) . تم الاطلاع عليه بتاريخ 15 يوليو 2018 .(للاطلاع على المستندات، انظر المساعدة: FTP ) - المواصفات الرسمية للإشارة.
  3. 1 2 3 4 دينيس د. مكارثي، ب. كينيث سيدلمان، الزمن: من دوران الأرض إلى الفيزياء الذرية، وايلي-في سي إتش، 2009، رقم ISBN 3-527-40780-4الصفحة 257
  4. ↑ "محطة راديو WWVB التابعة للمعهد الوطني للمعايير والتكنولوجيا" . المعهد الوطني للمعايير والتكنولوجيا . مارس 2010. مؤرشف من الأصل في 25 مارس 2014. تم الاطلاع عليه في 18 مارس 2014 .
  5. ↑ "BPC" . المركز الوطني لخدمات التوقيت، الأكاديمية الصينية للعلوم . مؤرشف من الأصل في 14 فبراير 2018. تم الاطلاع عليه في 16 مارس 2013 .
  6. ↑ إيفون زيمبر (9 مايو 2007). "مرافق الإرسال DCF77" . مؤرشف من الأصل في 14 مايو 2010. تم الاطلاع عليه في 2 مايو 2010 .
  7. ↑ "مزامنة الوقت مع DCF77 وMSF60" . مؤرشف من الأصل بتاريخ 12 يناير 2011. تم الاطلاع عليه بتاريخ 12 سبتمبر 2011 .090917 compuphase.com
  8. ↑ "مشروع إشارة محطة التوقيت لتايوان" . مؤرشف من الأصل في 20 أبريل 2017. تم الاطلاع عليه في 9 يوليو 2018 .
  9. ↑ "إشارة التوقيت على الموجات الطويلة" . المركز الوطني لخدمات التوقيت، الأكاديمية الصينية للعلوم . مؤرشف من الأصل في 10 يناير 2013. تم الاطلاع عليه في 16 مارس 2013 .
  10. ↑ "نتائج البحث العلمي" . المركز الوطني لخدمات التوقيت، الأكاديمية الصينية للعلوم . مؤرشف من الأصل في 17 أبريل 2013. تم الاطلاع عليه في 16 مارس 2013 .
  11. ↑ "مراقبة وقت هيئة النقل العام" . مؤرشف من الأصل بتاريخ 16 يوليو 2018. تم الاطلاع عليه بتاريخ 16 يوليو 2018 . — باللغة الألمانية
  12. ↑ "محطات الراديو في لندن، إنجلترا" . مؤرشف من الأصل في 19 أبريل 2016. تم الاطلاع عليه في 26 أبريل 2016. برمنغهام، درويتويتش، 500 كيلوواط + نفق بلاك وول + نفق روذرهيث
  13. ↑ "بيانات الراديو منخفضة التردد: مواصفات إرسالات بي بي سي ذات التعديل الطوري على الموجات الطويلة" ( ملف PDF) (نُشر في 24 أكتوبر 2006). ديسمبر 1984. مؤرشف (ملف PDF) من الأصل في 4 مارس 2016. تم الاطلاع عليه في 25 أبريل 2016. تحمل شبكة إرسال بي بي سي للموجات الطويلة AM إشارة بيانات منخفضة معدل البت، بالإضافة إلى تعديل إشارة البرنامج العادية. تُنقل إشارة البيانات عن طريق التعديل الطوري للموجة الحاملة.
  14. ↑ "رمز زمني جديد على إشارة بولندا بتردد 225 كيلوهرتز" . pa3fwm.nl . تم الاطلاع عليه بتاريخ 24 أغسطس 2025 .
  15. ↑ "إذاعة e-Czas – e-CzasPL" . مؤرشفة من الأصل بتاريخ 29 ديسمبر 2023. تم الاطلاع عليها بتاريخ 24 أغسطس 2025 .
  16. 1 2 3 4 "إشارة التوقيت بالموجات القصيرة" . المركز الوطني لخدمات التوقيت، الأكاديمية الصينية للعلوم . مؤرشف من الأصل في 15 يناير 2013. تم الاطلاع عليه في 16 مارس 2013 .
  17. ↑ "بث محطات الموجات القصيرة التابعة للمجلس الوطني للبحوث (CHU)" . المجلس الوطني للبحوث . حكومة كندا . تم الاطلاع عليه بتاريخ 24 مايو 2026 .
  18. ١ ٢ معلومات عن التوقيت الرسمي والتردد القياسي، مؤرشفة بتاريخ ٢٨ أغسطس ٢٠١٨ في أرشيف الإنترنت (Wayback Machine) - باللغة الإسبانية
  19. 1 2 3 4 "راديو ديفوساو دي سيناء هوراريوس" . المرصد الوطني. مؤرشفة من الأصلي في 12 مارس 2014 . تم الاسترجاع 23 فبراير 2012 .
  20. ↑ "QSL: محطة توقيت MIKES، إسبو، فنلندا" . مدونة SWL DX . ١٤ مايو ٢٠١٤. مؤرشف من الأصل في ١٢ أكتوبر ٢٠١٦. تم الاطلاع عليه في ١١ أكتوبر ٢٠١٦ .يُعيد إنتاج رسالة تأكيد الاتصال (QSL) من مايكيس مع التفاصيل الفنية.
  21. ↑ التقرير السنوي للمكتب الدولي للأوزان والمقاييس حول الأنشطة الزمنية - الإشارات الزمنية ، تم الاطلاع عليه في 31 يوليو 2018.
  22. ↑ "وحدات النظام الدولي للوحدات في فنلندا، الوقت والتردد | " .
  23. ↑ "ساعة هيثكيت GC-1000-H الأكثر دقة" . بيستينجرز . مؤرشفة من الأصل في 14 فبراير 2020.
  24. ↑ براءة اختراع أمريكية رقم 4582434 ، ديفيد بلانجر وواين ك. ويلسون، شركة هيث، "ساعة مصححة الوقت ومحدثة باستمرار"، صدرت في 15 أبريل 1986
  25. ↑ "ساعة تعمل بالتحكم عن بعد، 19.95 جنيهًا إسترلينيًا. رابط قديم ، مؤرشف بتاريخ 16 فبراير 2013 على archive.today
  26. ↑ "ما مدى دقة الساعة التي يتم التحكم فيها عن طريق الراديو؟" بقلم مايكل لومباردي (2010).
  27. ↑ دليل تعليمات ساعة الحائط التي تعمل بالتحكم عن بعد
  28. ↑ "بلوتوث" . كاسيو . تم الاطلاع عليه بتاريخ 16 يوليو 2024 .
  29. ↑ "كيف يعمل جهاز GHD8015F2 الخاص بك؟ — مسجلات الفيديو الشخصية — منتديات ديجيتال سباي" . ديجيتال سباي .  100506 digitalspy.co.uk
  30. ↑ "ورقة بيانات i-Lotus TX Oncore" (ملف PDF) . مؤرشفة (ملف PDF) من الأصل بتاريخ 16 أكتوبر 2015. تم الاطلاع عليها بتاريخ 22 يناير 2014 .
  31. ↑ "Symmetricom XL-GPS" . مؤرشف من الأصل في 1 فبراير 2014. تم الاطلاع عليه في 22 يناير 2014 .
  32. ↑ "ورقة بيانات Trimble Resolution SMT GG" (ملف PDF) . مؤرشفة (ملف PDF) من الأصل بتاريخ 22 يونيو 2013. تم الاطلاع عليها بتاريخ 22 يناير 2014 .
  33. ↑ "ورقة بيانات u-blox NEO/LEA-M8T" (ملف PDF) . مؤرشفة (ملف PDF) من الأصل بتاريخ 12 أبريل 2017. تم الاطلاع عليها بتاريخ 11 أبريل 2017 .
  34. ↑ شركة كيما (نوفمبر 2006). "اتصالات المحطات الفرعية: عامل تمكين الأتمتة / تقييم تقنيات الاتصالات". مجلس الاتصالات الموحد (UTC). ص 3.
  35. ↑ "الرابطة الدولية لتوقيت الاحتجاب" . مؤرشف من الأصل في 20 يوليو 2006. تم الاطلاع عليه في 19 يوليو 2006 .
