الرسم البياني الجذري

الموسوعة الحرة

في الرياضيات ، وتحديدًا في نظرية المخططات ، يُعرف المخطط الجذري بأنه مخطط تم فيه تمييز رأس واحد باعتباره الجذر. [ 1 ] [ 2 ] وقد دُرست كل من النسخ الموجهة وغير الموجهة للمخططات الجذرية، كما توجد تعريفات بديلة تسمح بوجود جذور متعددة.

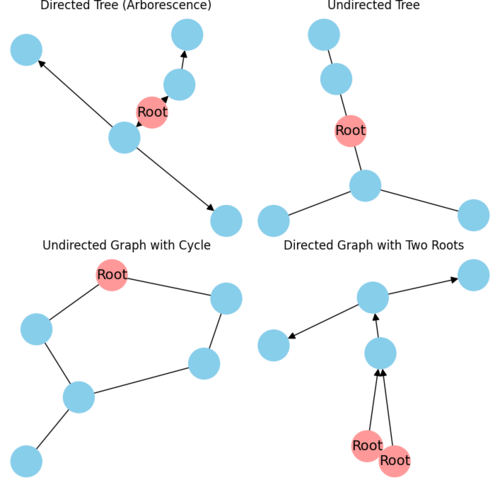

أمثلة على الرسوم البيانية الجذرية مع بعض المتغيرات. الرسم البياني الموجه الذي يكون جذره موضوعًا بحيث يكون لكل رأس مسار واحد فقط موجه إليه من الجذر هو رسم شجري .

قد تُعرف الرسوم البيانية الجذرية أيضاً (بحسب تطبيقها) بالرسوم البيانية المدببة أو رسوم التدفق البياني . في بعض تطبيقات هذه الرسوم البيانية، يُشترط أيضاً أن يكون الرسم البياني بأكمله قابلاً للوصول إليه من رأس الجذر.

الاختلافات

في نظرية المخططات الطوبولوجية ، يمكن توسيع مفهوم المخطط الجذري ليشمل اعتبار رؤوس متعددة أو حواف متعددة كجذور. تُسمى هذه المخططات أحيانًا بالمخططات الجذرية الرأسية لتمييزها عن المخططات الجذرية الحاشية في هذا السياق. [ 3 ] كما أن المخططات ذات العقد المتعددة المصنفة كجذور لها أهمية في التوافقية ، وتحديدًا في مجال المخططات العشوائية . [ 4 ] وتُسمى هذه المخططات أيضًا بالمخططات متعددة الجذور . [ 5 ]

يُلاحظ تباين في تعريف مصطلحي "الرسم البياني الموجه ذو الجذر " و "الرسم البياني الموجه ذو الجذر" . ويتمثل التعريف الأبسط في اعتبار الرسم البياني الموجه ذا جذر بتحديد عقدة معينة كجذر. [ 6 ] [ 7 ] مع ذلك، في علوم الحاسوب ، يشير هذان المصطلحان عادةً إلى مفهوم أضيق؛ وهو أن الرسم البياني الموجه ذو الجذر هو رسم بياني موجه بعقدة مميزة r ، بحيث يوجد مسار موجه من r إلى أي عقدة أخرى غير r . [ 8 ] [ 9 ] [ 10 ] [ 11 ] وقد يشير المؤلفون الذين يقدمون التعريف الأكثر عمومية إلى الرسوم البيانية التي تستوفي التعريف الأضيق باسم " الرسوم البيانية الموجهة ذات الجذر المتصلة " [ 6 ] أو "الرسوم البيانية ذات الجذر التي يمكن الوصول إليها " (انظر قسم  نظرية المجموعات ).

يُعرّف كتاب "فن برمجة الحاسوب" الرسوم البيانية الموجهة الجذرية تعريفًا أوسع قليلًا، أي أن الرسم البياني الموجه يُسمى جذريًا إذا كان يحتوي على عقدة واحدة على الأقل يمكنها الوصول إلى جميع العقد الأخرى. ويشير كنوت إلى أن المفهوم المُعرّف بهذه الطريقة هو نوع من الوسيط بين مفهومي الرسم البياني الموجه المتصل بقوة والرسم البياني الموجه المتصل . [ 12 ]

التطبيقات

مخططات التدفق

في علم الحاسوب ، تُسمى الرسوم البيانية الجذرية التي يمكن للرأس الجذري فيها الوصول إلى جميع الرؤوس الأخرى برسوم التدفق . [ 13 ] أحيانًا يُضاف قيد إضافي ينص على أن رسم التدفق يجب أن يحتوي على رأس خروج واحد ( رأس مصب ). [ 14 ]

يمكن اعتبار مخططات التدفق بمثابة تجريدات لمخططات التدفق ، مع إزالة العناصر غير الهيكلية (محتويات العقد وأنواعها). [ 15 ] [ 16 ] ولعل أشهر أنواع مخططات التدفق هي مخططات تدفق التحكم ، المستخدمة في المترجمات وتحليل البرامج . يمكن تحويل أي مخطط تدفق إلى مخطط تدفق تحكم عن طريق إجراء انكماش على كل حافة تمثل الحافة الوحيدة الخارجة من مصدرها والحافة الوحيدة الداخلة إلى هدفها. [ 17 ] وهناك نوع آخر شائع الاستخدام من مخططات التدفق وهو مخطط الاستدعاء ، حيث تتوافق العقد مع إجراءات فرعية كاملة . [ 18 ]

يُطلق على المفهوم العام لمخطط التدفق اسم مخطط البرنامج ، [ 19 ] ولكن يُستخدم المصطلح نفسه أيضًا للإشارة إلى مخططات تدفق التحكم فقط. [ 20 ] كما تُسمى مخططات التدفق بمخططات التدفق غير المُصنفة [ 21 ] ومخططات التدفق الصحيحة . [ 15 ] وتُستخدم هذه المخططات أحيانًا في اختبار البرمجيات . [ 15 ] [ 18 ]

عندما يتطلب الأمر مخرجًا واحدًا، تتميز مخططات التدفق بخاصيتين لا تشترك فيهما المخططات الموجهة عمومًا: إمكانية تداخل مخططات التدفق، وهو ما يُعادل استدعاء روتين فرعي (مع عدم وجود مفهوم تمرير المعاملات)، وإمكانية تسلسل مخططات التدفق، وهو ما يُعادل التنفيذ المتسلسل لجزأين من التعليمات البرمجية. [ 22 ] تُعرَّف مخططات التدفق الأولية بأنها مخططات تدفق لا يمكن تجزئتها عبر التداخل أو التسلسل باستخدام نمط مُختار من المخططات الفرعية، على سبيل المثال، العناصر الأساسية للبرمجة الهيكلية . [ 23 ] أُجريت أبحاث نظرية لتحديد، على سبيل المثال، نسبة مخططات التدفق الأولية المُعطاة لمجموعة مُختارة من المخططات. [ 24 ]

نظرية المجموعات

استخدم بيتر أكسل الرسوم البيانية الموجهة ذات الجذر، بحيث يمكن الوصول إلى كل عقدة من الجذر (والتي يسميها الرسوم البيانية الموجهة ذات الوصول )، لصياغة بديهية أكسل المضادة للأساس في نظرية المجموعات غير المؤسسة جيدًا . في هذا السياق، يمثل كل رأس من رؤوس الرسم البياني الموجه ذي الوصول مجموعة (غير مؤسسة جيدًا) ضمن نظرية مجموعات أكسل (غير المؤسسة جيدًا)، ويمثل القوس من الرأس v إلى الرأس w أن v عنصر من w . تنص بديهية أكسل المضادة للأساس على أن كل رسم بياني موجه ذي وصول يمثل عائلة من المجموعات (غير المؤسسة جيدًا) بهذه الطريقة. [ 25 ]

نظرية الألعاب التوافقية

يمكن ربط أي لعبة توافقية برسم بياني موجه ذي جذر، حيث تمثل رؤوسه مواقع اللعبة، وحوافه الحركات، وجذره موقع البداية. يُعد هذا الرسم البياني مهمًا في دراسة تعقيد اللعبة ، حيث يُمثل تعقيد فضاء الحالة عدد رؤوس الرسم البياني.

التعداد التوافقي

عدد الرسوم البيانية غير الموجهة ذات الجذر لـ 1، 2، ... هو 1، 2، 6، 20، 90، 544، ... (التسلسل A000666 في OEIS ) .

تُعدّ الأشجار الجذرية حالةً خاصةً ذات أهمية ، وهي الأشجار التي تتميز برأس جذر فريد. إذا ما قُيِّدت المسارات الموجهة من الجذر في الرسم البياني الموجه الجذري لتكون فريدة، فإن المفهوم الناتج هو مفهوم التفرع الشجري (الجذري) - وهو المكافئ في الرسم البياني الموجه للشجرة الجذرية. [ 7 ] يحتوي الرسم البياني الجذري على تفرع شجري له نفس الجذر إذا وفقط إذا كان من الممكن الوصول إلى الرسم البياني بأكمله من الجذر، وقد درس علماء الحاسوب مسائل خوارزمية لإيجاد التفرعات الشجرية المثلى. [ 26 ]

يمكن دمج الرسوم البيانية الجذرية باستخدام حاصل الضرب الجذري للرسوم البيانية . [ 27 ]
