رنان الحلقة المنقسمة

📅 آخر تحديث: ٢٦ يوليو ٢٠٢٦
✍️ نُشر في: ٢٦ يوليو ٢٠٢٦
📷 يحتوي على 11 صور
الموسوعة الحرة
مثال على رنان حلقي مشقوق يتكون من مربع داخلي مشقوق من جهة واحدة، مُدمج داخل مربع خارجي مشقوق من الجهة الأخرى. توجد الرنانات الحلقية المشقوقة على السطحين الأمامي والأيمن للشبكة المربعة، بينما توجد أسلاك رأسية مفردة على السطحين الخلفي والأيسر. [ 1 ] [ 2 ]
المجال الكهربائي (أعلى) والمجال المغناطيسي (أسفل) لحلقة الرنين الكهربائية تحت تأثير الإثارة الكهربائية الرنانة. تنشأ الاستجابة المغناطيسية من تناظر حلقات التيار. [ 3 ]

الرنان الحلقي المنقسم ( SRR ) هو بنية مصنعة شائعة في المواد الفائقة . والغرض منه هو إنتاج القابلية المغناطيسية المطلوبة (الاستجابة المغناطيسية) في أنواع مختلفة من المواد الفائقة حتى 200 تيراهيرتز .

خلفية

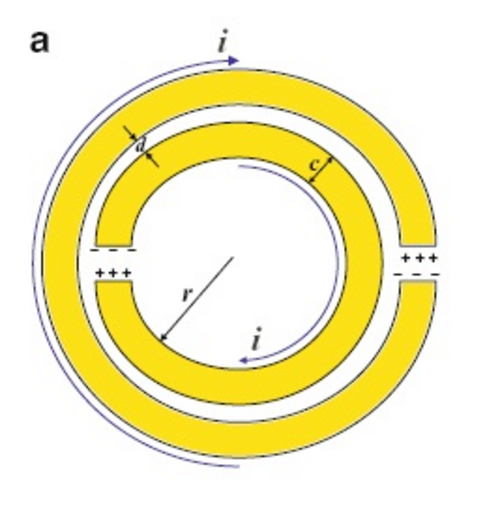

رنان حلقي منقسم. لاحظ أن التيار، المشار إليه بالحرف "i"، يكون في اتجاه عقارب الساعة.

تتكون رنانات الحلقة المنقسمة (SRRs) من حلقتين معدنيتين متحدتي المركز، محفورتين على ركيزة عازلة ، مع وجود شقوق محفورة على جانبيهما المتقابلين. تُنتج رنانات الحلقة المنقسمة تأثيرًا يُشبه انخفاض معامل الانكسار الكهربائي عند استجابتها لحقل كهرومغناطيسي متذبذب . وقد استُخدمت هذه الرنانات في تصنيع أوساط ذات معامل انكسار سالب ويساري، حيث تُعزى القيمة اللازمة للنفاذية الفعالة السالبة إلى وجود رنانات الحلقة المنقسمة. عند إثارة مصفوفة من رنانات الحلقة المنقسمة الصغيرة كهربائيًا بواسطة حقل مغناطيسي متغير مع الزمن ، يتصرف الهيكل كوسط فعال ذي نفاذية فعالة سالبة في نطاق ضيق أعلى من تردد رنين الحلقة المنقسمة . كما تم ربط رنانات الحلقة المنقسمة بخطوط نقل مستوية لتصنيع خطوط نقل المواد الفائقة . [ 4 ] [ 5 ] [ 6 ] [ 7 ] تُوفر هذه الأوساط اقترانًا مغناطيسيًا قويًا ضروريًا مع الحقل الكهرومغناطيسي المُطبق، وهو اقتران غير متوفر في المواد التقليدية. فعلى سبيل المثال، يتم إنتاج تأثير مثل النفاذية السالبة باستخدام مصفوفة دورية من رنانات الحلقة المنقسمة. [ 8 ]

يتكون الرنان الحلقي المنقسم أحادي الخلية من حلقتين متقابلتين مفصولتين بفتحات في طرفيهما. تُصنع الحلقتان من معدن غير مغناطيسي كالنحاس ، وتفصل بينهما فجوة صغيرة. يمكن أن تكون الحلقتان متحدة المركز أو مربعة، وتُحدد الفجوة بينهما حسب الحاجة. يؤدي مرور تدفق مغناطيسي عبر الحلقتين المعدنيتين إلى توليد تيارات دوارة فيهما، مما يُنتج تدفقًا مغناطيسيًا خاصًا به لتعزيز أو مقاومة المجال الساقط (بحسب خصائص الرنين للرنان الحلقي المنقسم). يكون نمط هذا المجال ثنائي القطب . تُنتج الفجوات الصغيرة بين الحلقتين قيمًا عالية للسعة ، مما يُخفض تردد الرنين . ولذلك، تكون أبعاد البنية صغيرة مقارنةً بطول موجة الرنين . ينتج عن ذلك خسائر إشعاعية منخفضة ومعاملات جودة عالية جدًا . [ 8 ] [ 9 ] [ 10 ]

يُعدّ رنان الحلقة المنقسمة تصميمًا بنيويًا دقيقًا ورد ذكره في ورقة بحثية لبندري وآخرون عام 1999 بعنوان "المغناطيسية من الموصلات والظواهر غير الخطية المعززة". [ 11 ] وقد اقترحت الورقة أن تصميم رنان الحلقة المنقسمة، المصنوع من مادة غير مغناطيسية، يُمكنه تعزيز النشاط المغناطيسي غير المرئي في المواد الطبيعية. في هذا التصميم البنيوي الدقيق البسيط، يُبيّن أنه في مصفوفة من الأسطوانات الموصلة ، مع تطبيق مجال مغناطيسي خارجيح0{\displaystyle H_{0}}في حالة وجود مجال موازٍ للأسطوانات، يمكن كتابة النفاذية الفعالة على النحو التالي. (هذا النموذج محدود للغاية، ولا يمكن أن تكون النفاذية الفعالة أقل من الصفر أو أكبر من واحد.) [ 5 ]

μهـوو=1-πر2أ2 (1+أنا2σωرμ0 )-1{\displaystyle \mu _{eff}=1-{\frac {\pi r^{2}}{a^{2}}}\ \left(1+i{\frac {2\sigma }{\omega r\mu _{0}}}\ \right)^{-1}}

أينσ{\displaystyle \sigma }تمثل مقاومة سطح الأسطوانة لكل وحدة مساحة، و a هي المسافة بين الأسطوانات.ω{\displaystyle \omega }التردد الزاوي،μ0{\displaystyle \mu _{0}}تمثل نفاذية الفراغ، و r نصف القطر. علاوة على ذلك، عند إدخال فجوات في تصميم أسطوانة مزدوجة مشابه للصورة أعلاه، نلاحظ أن هذه الفجوات تُنتج سعة كهربائية. يُحدث تصميم البنية المجهرية للمكثف والمحث رنينًا يُضخّم التأثير المغناطيسي. يُشبه الشكل الجديد للنفاذية الفعالة استجابة مألوفة [ 12 ] معروفة في المواد البلازمونية.

μهـوو=1-πر2أ2 1+2σأناωرμ0 -3دج02π2ω2ر3  {\displaystyle \mu _{eff}=1-{\frac {{\frac {\pi r^{2}}{a^{2}}}\ }{1+{\frac {2\sigma i}{\omega r\mu _{0}}}\ -{\frac {3dc_{0}^{2}}{\pi ^{2}\omega ^{2}r^{3}}}\ }}\ }

حيث يُمثل d المسافة بين الصفائح الموصلة متحدة المركز . يستبدل التصميم النهائي الأسطوانتين متحدتي المركز بزوج من الصفائح المسطحة متحدة المركز على شكل حرف C، موضوعة على جانبي الخلية الأساسية. تُكدس الخلايا الأساسية فوق بعضها البعض بطول l. يمكن رؤية النتيجة النهائية للنفاذية الفعالة أدناه.

μهـوو=1-πر2أ2 1+2لσ1أناωرμ0 -3لج02πω2ر3لن(2جد )  {\displaystyle \mu _{eff}=1-{\frac {{\frac {\pi r^{2}}{a^{2}}}\ }{1+{\frac {2l\sigma _{1}i}{\omega r\mu _{0}}}\ -{\frac {3lc_{0}^{2}}{\pi \omega ^{2}r^{3}ln({\frac {2c}{d}}\ )}}\ }}\ }

حيث c هو سمك الصفيحة ذات الشكل c وσ{\displaystyle \sigma }[ 5 ] هي مقاومة وحدة الطول للصفائح المقاسة حول المحيط.

صفات

الرنان الحلقي المنقسم والمادة الفائقة نفسها عبارة عن مواد مركبة. لكل رنان حلقي منقسم استجابة فريدة مصممة خصيصًا للمجال الكهرومغناطيسي. مع ذلك، فإن البنية الدورية للعديد من خلايا الرنان الحلقي المنقسم تجعل الموجة الكهرومغناطيسية تتفاعل كما لو كانت مواد متجانسة . وهذا مشابه لكيفية تفاعل الضوء مع المواد اليومية؛ فالمواد مثل الزجاج أو العدسات مصنوعة من ذرات، مما ينتج عنه تأثير متوسط ​​أو تأثير عياني.

صُمم الرنان الحلقي المنقسم (SRR) لمحاكاة الاستجابة المغناطيسية للذرات ، ولكن على نطاق أوسع بكثير. كما أنه، كجزء من بنية مركبة دورية، مصمم ليتمتع بترابط مغناطيسي أقوى مما هو موجود في الطبيعة. يتيح النطاق الأوسع تحكمًا أكبر في الاستجابة المغناطيسية، في حين أن كل وحدة أصغر من الموجة الكهرومغناطيسية المشعة .

تتميز الرنانات الحلقية المنقسمة (SRRs) بنشاط مغناطيسي أعلى بكثير من المواد المغناطيسية الحديدية الموجودة في الطبيعة. ويُظهر الاستجابة المغناطيسية الواضحة في هذه المواد خفيفة الوزن ميزةً على المواد الأثقل الموجودة في الطبيعة. ويمكن تصميم كل وحدة بحيث يكون لها استجابتها المغناطيسية الخاصة، ويمكن تعزيز هذه الاستجابة أو تقليلها حسب الرغبة. بالإضافة إلى ذلك، يُقلل التأثير الكلي من متطلبات الطاقة. [ 8 ] [ 13 ]

تكوين SRR

توجد أنواع عديدة من رنانات الحلقات المنقسمة والهياكل الدورية ، منها: حلقات منقسمة قضيبية، وحلقات منقسمة متداخلة، وحلقات منقسمة مفردة، وحلقات منقسمة مشوهة، وحلقات منقسمة حلزونية، وهياكل S ممتدة. وقد حققت هذه الأنواع المختلفة من رنانات الحلقات المنقسمة نتائج متباينة، بما في ذلك هياكل أصغر حجمًا وأخرى ذات ترددات أعلى. وتناقش هذه المقالة الأبحاث التي تتناول بعضًا من هذه الأنواع. [ 14 ]

حتى الآن (ديسمبر 2009)، لم يتم تحقيق النتائج المرجوة في الطيف المرئي . مع ذلك، لوحظ في عام 2005 أنه من الناحية الفيزيائية، يجب أن يكون نصف قطر الرنان الحلقي الدائري المتداخل الداخلي من 30 إلى 40 نانومترًا لتحقيق النجاح في النطاق المتوسط ​​من الطيف المرئي. [ 14 ] قد تستخدم تقنيات التصنيع الدقيق والنانوي الكتابة المباشرة بشعاع الليزر أو الطباعة الحجرية بشعاع الإلكترون، وذلك حسب الدقة المطلوبة. [ 14 ]

تكوينات متنوعة

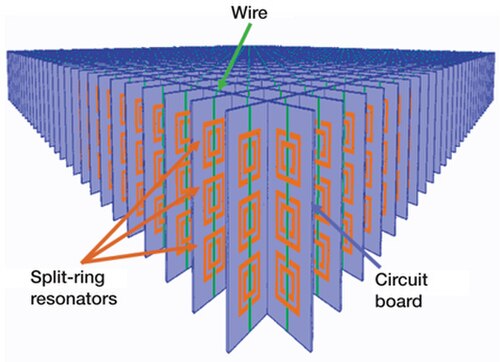

تم تصميم مصفوفة رنانات حلقية مشقوقة باستخدام مادة تُنتج معامل انكسار سالب . وقد صُنعت من رنانات حلقية مشقوقة نحاسية وأسلاك مثبتة على صفائح متشابكة من لوحة دوائر من الألياف الزجاجية. تتكون المصفوفة بأكملها من 3 × 20 × 20 خلية وحدة بأبعاد إجمالية 10 × 100 × 100 مم. [ 1 ] [ 15 ]

تُعدّ رنانات الحلقة المنقسمة (SRR) من أكثر العناصر شيوعًا في تصنيع المواد الفائقة . [ 16 ] رنانات الحلقة المنقسمة هي مواد غير مغناطيسية ، وقد صُنعت في البداية من مواد لوحات الدوائر الإلكترونية لإنتاج المواد الفائقة. [ 17 ]

بالنظر إلى الصورة الموجودة مباشرةً على اليمين، يُلاحظ أن الرنان الحلقي المنقسم (SRR) يبدو في البداية كجسم ذي محيطين مربعين، حيث تم إزالة جزء صغير من كل محيط. ينتج عن ذلك أشكال مربعة على شكل حرف "C" على مادة لوحة الدوائر المطبوعة المصنوعة من الألياف الزجاجية. [ 16 ] [ 17 ] في هذا النوع من التكوين، يتكون الرنان في الواقع من شريطين متحدي المركز من مادة موصلة غير مغناطيسية . [ 16 ] توجد فجوة واحدة في كل شريط، موضوعة بزاوية 180 درجة بالنسبة للشريط الآخر. [ 16 ] تمنح هذه الفجوة في كل شريط شكل "C" المميز، بدلاً من الشكل الدائري أو المربع تمامًا. [ 18 ] [ 16 ] [ 17 ] بعد ذلك، يتم تصنيع خلايا متعددة من هذا التكوين ذي الشريطين على مادة لوحة الدوائر باستخدام تقنية الحفر، وتُبطن بمصفوفات من شرائط الأسلاك النحاسية. [ 17 ] بعد المعالجة، تُقطع اللوحات وتُجمع في وحدة متشابكة. [ 17 ] يتم بناء هذه الوحدة في مصفوفة دورية تحتوي على عدد كبير من الرنانات الحلقية المنقسمة (SRRs). [ 17 ]

يوجد الآن عدد من التكوينات المختلفة التي تستخدم تسمية SRR.

المظاهرات

استُخدمت مصفوفة دورية من الرنانات الحلقية المنقسمة (SRRs) لأول تجربة عملية لإثبات معامل انكسار سالب . [ 17 ] ولإجراء هذه التجربة، صُنعت رنانات حلقية منقسمة مربعة الشكل ، ذات أسلاك مُرتبة، في بنية خلوية دورية مُصفوفة. [ 17 ] هذه هي مادة المادة الفائقة. [ 17 ] ثم قُطع موشور من هذه المادة. [ 17 ] أثبتت تجربة الموشور معامل انكسار سالب لأول مرة في عام 2000؛ وقُدمت ورقة بحثية حول هذه التجربة إلى مجلة ساينس في 8 يناير 2001، وقُبلت في 22 فبراير 2001، ونُشرت في 6 أبريل 2001. [ 17 ]

قبل تجربة الموشور هذه مباشرةً، تمكن بندري وزملاؤه من إثبات إمكانية استخدام مصفوفة ثلاثية الأبعاد من الأسلاك الرقيقة المتقاطعة لإنتاج قيم سالبة لـ ε. وفي تجربة لاحقة، استطاع مصفوفة دورية من رنانات حلقية مشقوقة نحاسية إنتاج قيمة سالبة فعالة لـ μ. وفي عام 2000، كان سميث وزملاؤه أول من نجح في دمج المصفوفتين معًا، وأنتجوا ما يُعرف بالمادة اليسارية ، التي تتميز بقيم سالبة لـ ε و μ ضمن نطاق ترددات في نطاق الجيجاهرتز. [ 17 ]

استُخدمت الرنانات الحلقية المنقسمة (SRRs) لأول مرة في تصنيع المواد الفائقة ذات الخصائص اليسارية لنطاق الموجات الميكروية ، [ 17 ] وبعد عدة سنوات لنطاق الترددات تيراهيرتز . [ 19 ] وبحلول عام 2007، تمكنت العديد من المجموعات البحثية من إثبات جدوى هذا التركيب تجريبيًا عند ترددات الموجات الميكروية. [ 20 ] إضافةً إلى ذلك، استُخدمت الرنانات الحلقية المنقسمة في أبحاث المواد الفائقة الصوتية. [ 21 ] دُمجت مصفوفات الرنانات الحلقية المنقسمة والأسلاك في أول مادة فائقة ذات خصائص يسارية لتشكيل طبقات متناوبة. [ 22 ] ثم طُبّق هذا المفهوم والمنهجية على المواد (العازلة) ذات الرنين البصري، مما ينتج عنه سماحية فعالة سالبة لفترات ترددية معينة، ما يؤدي إلى " ترددات فجوة النطاق الفوتوني ". [ 21 ] وأظهر تحليل آخر أن المواد ذات الخصائص اليسارية تُصنع من مكونات غير متجانسة، ومع ذلك ينتج عنها مادة متجانسة على المستوى العياني . [ 21 ] استُخدمت الرنانات الحلقية المنقسمة (SRRs) لتركيز الإشارة من مصدر نقطي، مما زاد من مسافة انتقال الموجات القريبة . [ 21 ] علاوة على ذلك، أظهر تحليل آخر أن الرنانات الحلقية المنقسمة ذات معامل الانكسار السالب قادرة على الاستجابة المغناطيسية عالية التردد ، مما أدى إلى إنشاء جهاز مغناطيسي اصطناعي مكون من مواد غير مغناطيسية (لوحة دوائر عازلة). [ 17 ] [ 21 ] [ 22 ]

تُعد ظاهرة الرنين التي تحدث في هذا النظام أساسية لتحقيق التأثيرات المطلوبة. [ 20 ]

تُظهر الرنانات الحلقية المنقسمة (SRRs) استجابة كهربائية رنانة بالإضافة إلى استجابتها المغناطيسية الرنانة. [ 22 ] عند دمج هذه الاستجابة مع مصفوفة من الأسلاك المتطابقة، يتم حساب متوسطها على كامل البنية المركبة، مما ينتج عنه قيم فعّالة، بما في ذلك معامل الانكسار. [ 23 ] كان المنطق الأساسي وراء الرنانات الحلقية المنقسمة تحديدًا، والمواد الفائقة عمومًا، هو إنشاء بنية تحاكي بنية ذرية مرتبة، ولكن على نطاق أوسع بكثير.

أنواع متعددة من SRR

في الأبحاث القائمة على المواد الفائقة، وتحديدًا معامل الانكسار السالب ، توجد أنواع مختلفة من الرنانات الحلقية المنقسمة. من بين الأمثلة المذكورة أدناه، تحتوي معظمها على فجوة في كل حلقة. بعبارة أخرى، في بنية الحلقة المزدوجة، تحتوي كل حلقة على فجوة. [ 24 ]

يوجد هيكل الحلقة المنقسمة أحادي البعد، ويتكون من حلقتين مربعتين ، إحداهما داخل الأخرى. ومن بين أبعاد " الخلية الأساسية " المذكورة، مربع خارجي بطول 2.62 مم ومربع داخلي بطول 0.25 مم. وتُعدّ الهياكل أحادية البعد، مثل هذا الهيكل، أسهل في التصنيع مقارنةً ببناء هيكل ثنائي الأبعاد صلب. [ 24 ]

يُعدّ التركيب الحلقي المتناظر مثالًا كلاسيكيًا آخر. يُوصف هذا التركيب، وفقًا للتسمية، بأنه عبارة عن شكلين مربعين مستطيلين من النوع D، متطابقين تمامًا في الحجم، موضوعين بشكل مسطح جنبًا إلى جنب في الخلية الأساسية . كما أنهما ليسا متمركزين في نفس المركز. إحدى مجموعات الأبعاد المذكورة هي 2  مم على الجانب الأقصر، و3.12 مم على الجانب الأطول. وتواجه الفجوات في كل حلقة بعضها البعض في الخلية الأساسية. [ 24 ]

تتميز بنية أوميغا ، كما يوحي اسمها، ببنية حلقية على شكل حرف Ω. [ 25 ] يوجد حلقتان من هذه البنية، متجاورتان عموديًا، بدلًا من أن تكونا مسطحتين، في الخلية الأساسية. في عام 2005 ، اعتُبرت هذه البنية نوعًا جديدًا من المواد الفائقة. ومن بين الأبعاد المذكورة، معلمات حلقية بقيم R=1.4 مم و r=1 مم، وطول الحافة المستقيمة 3.33 مم. [ 24 ]

من بين المواد الفائقة الجديدة التي ظهرت عام ٢٠٠٥، بنيةٌ مزدوجة على شكل حرف S. تتكون هذه البنية من بنيتين عموديتين متجاورتين على شكل حرف S، ضمن خلية وحدة واحدة. لا توجد فجوة كما في البنية الحلقية، ولكن توجد مسافة بين الجزء العلوي والوسطى من حرف S، ومسافة أخرى بين الجزء الأوسط والسفلي منه. علاوة على ذلك، تحتفظ هذه البنية بخصائص تردد البلازما الكهربائية وتردد الرنين المغناطيسي. [ ٢٤ ] [ ٢٦ ]

بحث

في الأول من مايو/أيار عام 2000، نُشر بحثٌ حول تجربةٍ تضمنت وضع أسلاك موصلة بشكلٍ متناظر داخل كل خلية من خلايا مصفوفة رنانات حلقية دورية مشقوقة . وقد حقق هذا فعلياً نفاذيةً ونفاذيةً سالبتين للموجات الكهرومغناطيسية في نطاق الموجات الميكروية . ولا يزال هذا المفهوم يُستخدم لبناء عناصر تفاعلية أصغر من الإشعاع الكهرومغناطيسي المُسلط. إضافةً إلى ذلك، فإن المسافة بين الرنانات أصغر بكثير من الطول الموجي للإشعاع المُسلط. [ 27 ]

بالإضافة إلى ذلك، تسمح الشقوق الموجودة في الحلقة لوحدة الرنين الحلقي المنقسم (SRR) بتحقيق الرنين عند أطوال موجية أكبر بكثير من قطر الحلقة. صُممت هذه الوحدة لتوليد سعة كبيرة، وخفض تردد الرنين، وتركيز المجال الكهربائي. يؤدي دمج الوحدات إلى تصميم يُشبه الوسط الدوري. علاوة على ذلك، يتميز هيكل الوحدات المتعددة باقتران مغناطيسي قوي مع خسائر إشعاعية منخفضة. [ 27 ] كما تناولت الأبحاث أيضًا اختلافات الرنين المغناطيسي لتكوينات مختلفة من الرنين الحلقي المنقسم. [ 28 ] [ 29 ] [ 30 ] واستمرت الأبحاث في مجال إشعاعات التيراهيرتز باستخدام الرنين الحلقي المنقسم. [ 31 ] وقد صممت أعمال أخرى ذات صلة تكوينات مواد فائقة ذات أشكال كسورية [ 25 ] وهياكل غير رنانة حلقية منقسمة. يمكن بناء هذه الهياكل باستخدام مواد مثل الصلبان المعدنية الدورية، أو هياكل حلقية متحدة المركز تتسع باستمرار تُعرف باسم اللفائف السويسرية. [ 32 ] [ 33 ] [ 34 ] [ 35 ] تم تحليل النفاذية للطول الموجي الأحمر فقط عند 780 نانومتر، بالإضافة إلى أعمال أخرى ذات صلة. [ 36 ] [ 37 ] [ 38 ]
