الإصدار الثالث والأكثر شيوعًا من مجموعة البيانات 1530 C2N

مجموعة بيانات Commodore 1530 ( C2N ) ، والتي عُرفت لاحقًا باسم Datassette (وهي كلمة مركبة من كلمتي data و cassette )، هي جهاز تخزين البيانات المخصص لشريط مغناطيسي من Commodore . وباستخدام أشرطة مضغوطة كوسيلة تخزين ، توفر هذه المجموعة تخزينًا غير مكلف لأجهزة الكمبيوتر ذات 8 بت من Commodore ، بما في ذلك PET و VIC-20 و Commodore 64. وقد تم تصنيع طراز مماثل ماديًا، Commodore 1531 ، لأجهزة الكمبيوتر من سلسلة Commodore 16 و Plus/4 .

سمات

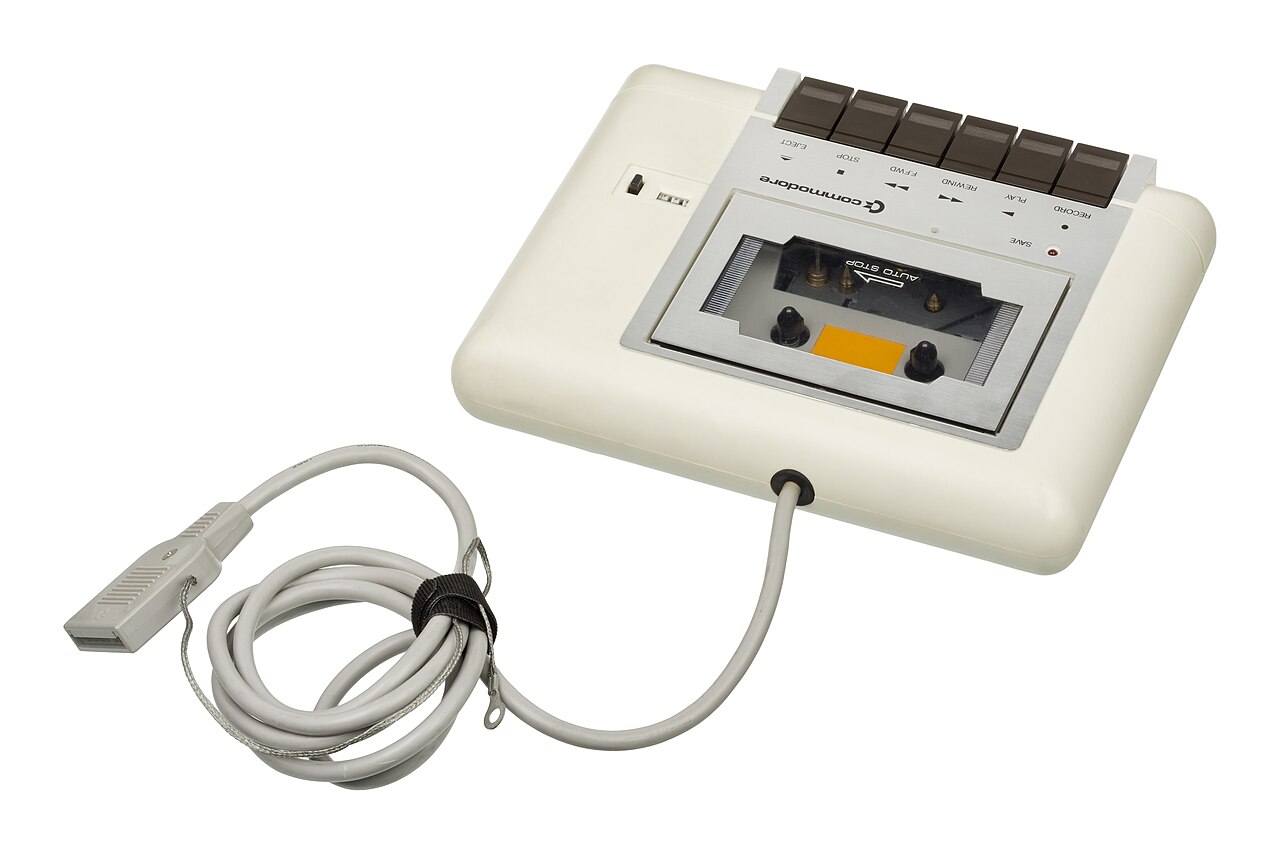

كابل التوصيل إلى مجموعة البيانات

ربما تكون Datasette هي الطريقة الأكثر تطورًا لتخزين الأشرطة لأي حاسوب صغير. [1] تستخدم واجهات الكاسيت المدمجة النموذجية في أواخر السبعينيات وحدة تحكم صغيرة في الكمبيوتر لتحويل البيانات الرقمية من وإلى نغمات صوتية تناظرية . تتصل الواجهة بمشغل الكاسيت باستخدام كبلات صوتية عادية مثل مقابس RCA أو مقابس الهاتف مقاس 3.5 مم . يتوافق هذا النظام مع Apple II [2] : 57-58  و TRS-80 Color Computer ، بالإضافة إلى العديد من أنظمة ناقل S-100 ، ويسمح باستخدامها مع أي مشغل كاسيت به اتصالات مناسبة، [3] ولكن استخدام النغمات التناظرية - على غرار كيفية عمل مودم الاتصال الهاتفي - غالبًا ما يؤدي إلى أخطاء في القراءة بدلاً من تحميل البيانات بنجاح. [1]

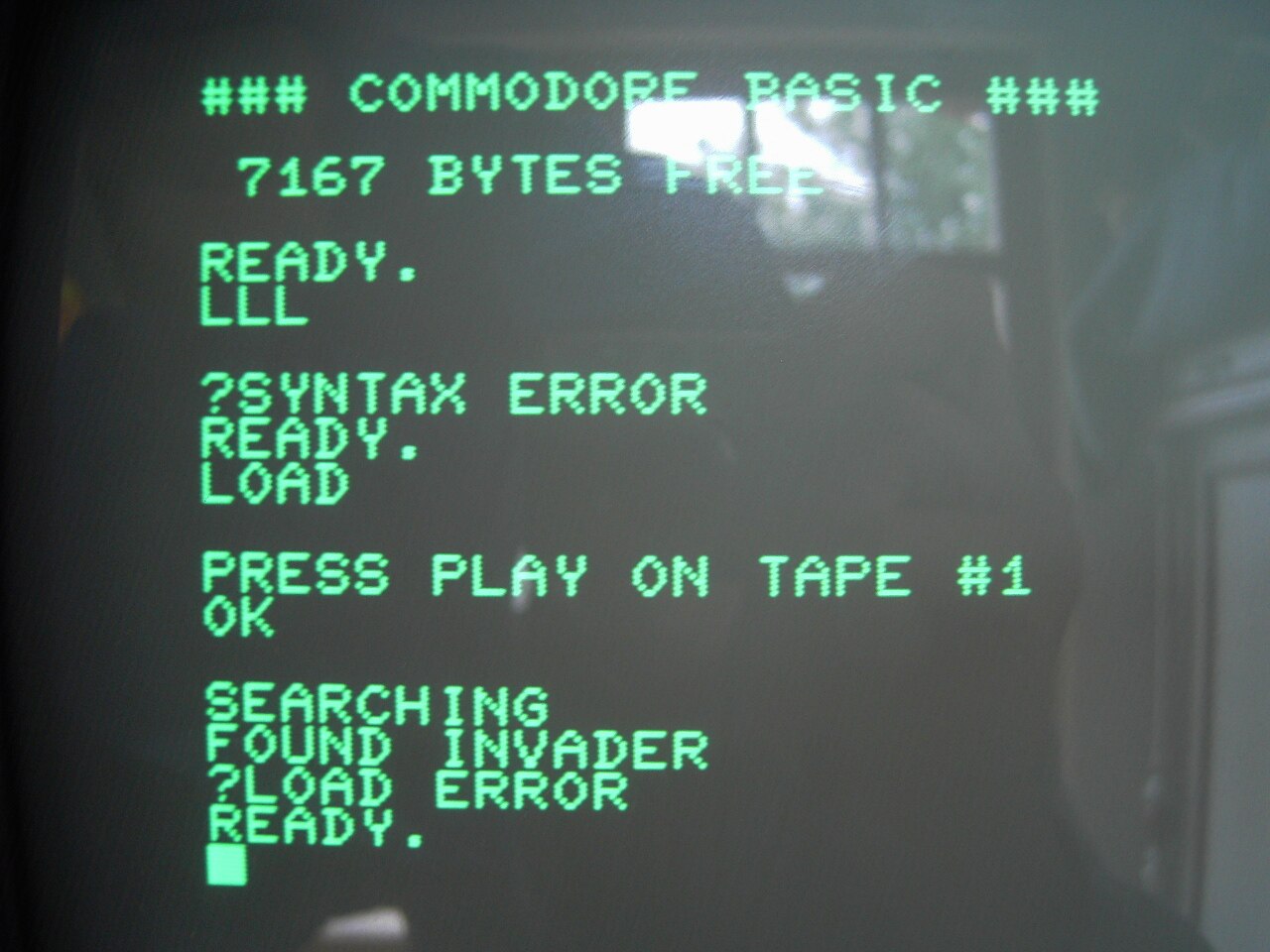

عملية تحميل مجموعة البيانات

في Datasette، بدلاً من كتابة نغمتين على الشريط للإشارة إلى البتات، يتم استخدام أنماط الموجات المربعة ، بما في ذلك بت التكافؤ . تتم كتابة البرامج مرتين على الشريط لتصحيح الأخطاء ؛ إذا تم اكتشاف خطأ عند قراءة التسجيل الأول، يقوم الكمبيوتر بتصحيحه باستخدام البيانات من التسجيل الثاني. [1] تحتوي Datasette على محولات تناظرية إلى رقمية ومرشحات صوتية مدمجة لتحويل البيانات الرقمية للكمبيوتر إلى صوت تناظري والعكس صحيح. يتم الاتصال بالكمبيوتر عبر موصل حافة خاص (Commodore 1530) أو موصل mini-DIN (1531). إن غياب إشارات الصوت القابلة للتسجيل على هذه الواجهة يجعل Datasette واستنساخ مسجلات الكاسيت الوحيدة القابلة للاستخدام مع أجهزة كمبيوتر Commodore، حتى جعلت المحولات غير المتوفرة استخدام المسجلات العادية ممكنًا.

نظرًا لتنسيقها الرقمي، فإن Datasette أكثر موثوقية من أنظمة شرائط البيانات الأخرى وبطيئة للغاية، [1] [4] حيث تنقل البيانات بسرعة حوالي 50 بايت في الثانية. ومع ذلك، بعد إطلاق Datasette، ظهر برنامج خاص للشريط التوربيني ، مما يوفر تحميلًا وحفظًا أسرع بكثير. [1] تم دمج مثل هذه البرامج في معظم التطبيقات التجارية المسجلة مسبقًا (معظمها ألعاب)، بالإضافة إلى توفرها بشكل منفصل لتحميل وحفظ البرامج والبيانات محلية الصنع للمستخدمين. لم تُستخدم هذه البرامج على نطاق واسع إلا في أوروبا، حيث انتقلت السوق الأمريكية منذ فترة طويلة إلى الأقراص.

يمكن لمجموعات البيانات عادةً تخزين حوالي 100 كيلوبايت لكل جانب مدته 30 دقيقة . [5] أدى استخدام شريط التوربو والمحملات السريعة الأخرى إلى زيادة هذا الرقم إلى حوالي 1000 كيلوبايت .

تحتوي مجموعة البيانات على كابل توصيل واحد فقط، مع موصل حافة PCB بمسافة 0.156 بوصة (4.0 مم) [6] في نهاية الكمبيوتر. جميع إشارات الإدخال/الإخراج إلى مجموعة البيانات رقمية بالكامل، وبالتالي يتم التعامل مع جميع التحويلات من الرقمية إلى التناظرية ، والعكس صحيح، داخل الوحدة. يتم تضمين الطاقة أيضًا في هذا الكابل. توصيلات الدبابيس هي الأرض، +5 فولت تيار مستمر ، المحرك، القراءة، الكتابة، استشعار المفتاح. [7] تراقب إشارة الاستشعار أزرار التشغيل والإرجاع والتقديم السريع ولكنها لا تستطيع التمييز بينها. يمنع القفل الميكانيكي الضغط على أي اثنين منها في نفس الوقت. يتم الحصول على طاقة المحرك من مصدر تيار مستمر غير منظم 9 فولت للكمبيوتر [8] عبر دائرة ترانزستور. [9]

الترميز

داخل مجموعة البيانات

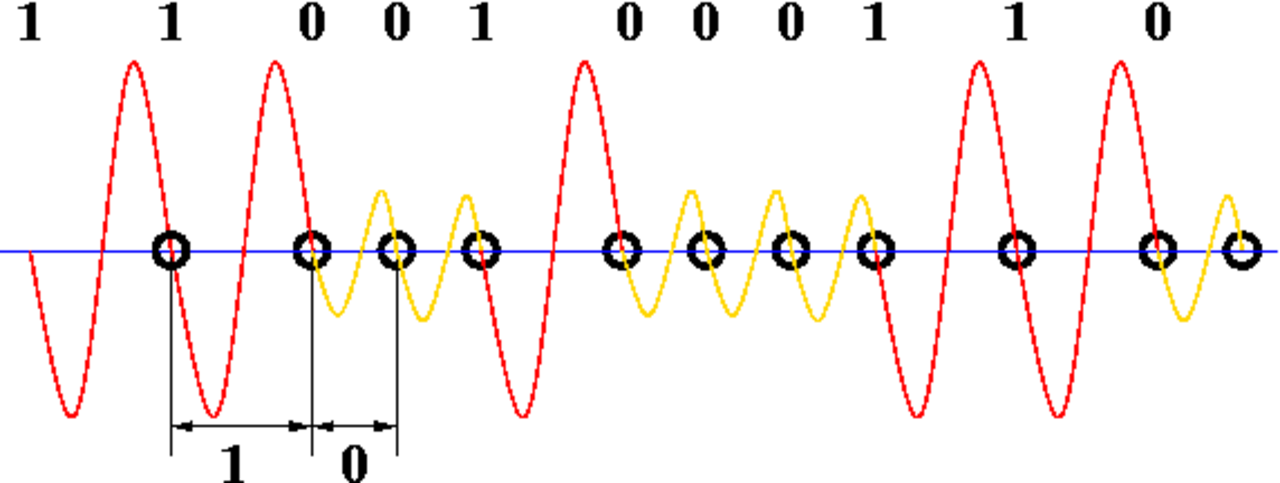

الشكل الموجي الناتج عن تخزين البيانات
عينة صوتية من مجموعة البيانات
عينة صوتية من مجموعة بيانات Commodore مدتها 18 ثانية
هل تواجه مشاكل في تشغيل هذا الملف؟ راجع مساعدة الوسائط .

لتسجيل البيانات المادية، يتم قياس عبور الصفر من الجهد الموجب إلى السالب للإشارة التناظرية. ثم تتم مقارنة الوقت الناتج بين هذه التقاطع الموجب والسالب بعتبة لتحديد ما إذا كان الوقت منذ التقاطع الأخير قصيرًا (0) أو طويلًا (1). [10] لاحظ السعة المنخفضة للفترات الأقصر.

تقوم دائرة في وحدة الشريط بتحويل الإشارة التناظرية إلى قيمة منطقية 1 أو 0، والتي يتم نقلها بعد ذلك إلى الكمبيوتر عبر موصل الشريط . داخل الكمبيوتر، يستشعر محول الواجهة المعقدة الأول (6526) في C64 متى تنتقل الإشارة من واحد إلى صفر. يسمى هذا الحدث المشغل ويتسبب في طلب مقاطعة . يمكن التعامل مع هذا الحدث بواسطة رمز معالج، أو اكتشافه ببساطة عن طريق اختبار البت 4 من الموقع $DC0D. يتم الإشارة إلى النقاط التي تحفز هذا الحدث بواسطة الدوائر السوداء في الشكل. [10]

داخل جهاز الشريط، يتم تغذية إشارة رأس القراءة إلى مكبر تشغيلي (1) تكون إشارة خرجه مفلترة بالتيار المستمر . يقوم مكبر التشغيل (2) بتضخيم وتغذية مرشح RC. يقوم مكبر التشغيل (3) بتضخيم الإشارة مرة أخرى متبوعًا بمرشح تيار مستمر آخر. يقوم مكبر التشغيل (4) بتضخيم الإشارة لقص الإشارة المشكلة بالجيب . يتم توصيل القضبان الموجبة والسالبة لجميع مكبرات التشغيل بتيار مستمر +5 فولت و GND . وبالتالي فإن الإشارة المقطوعة تتناسب مع نافذة المستوى الكهربائي TTL لخطوة تشغيل شميت التي تغذي بدورها منفذ الكاسيت الرقمي. [11]

في إصدار PAL من C64، تبلغ حبيبات الوقت 1.014 ميكروثانية (بالنسبة لـ NTSC 0.978 ميكروثانية ). ونظرًا لأن كل بت يستخدم 3284 دورة ساعة، فهذا يعني 3284 * 1.014 ميكروثانية = 3330 ميكروثانية/بت، أو معدل بيانات 300 بت/ثانية .

بمجرد فك تشفير البتات، يتم إدخالها في سجل التحويل ويتم مقارنتها باستمرار بتسلسل بتات خاص. يمكن أيضًا رؤية تسلسل البتات هذا على أنه بايت. تعني مطابقة تسلسل البتات أن الدفق متزامن مع البايت. يُطلق على البايت الأول الذي تتم مقارنته بالبايت التمهيدي . إذا تم المطابقة، تتم مقارنته أيضًا ببايت المزامنة . [10]

مثال: يحتوي شريط Turbo 64 على بايت إدخال $02 (ثنائي 00000010)، وبايت مزامنة $09 (ثنائي 00001001) وتسلسل مزامنة لاحق $08، $07، $06، $05، $04، $03، $02، $01. [1] [10]

نماذج

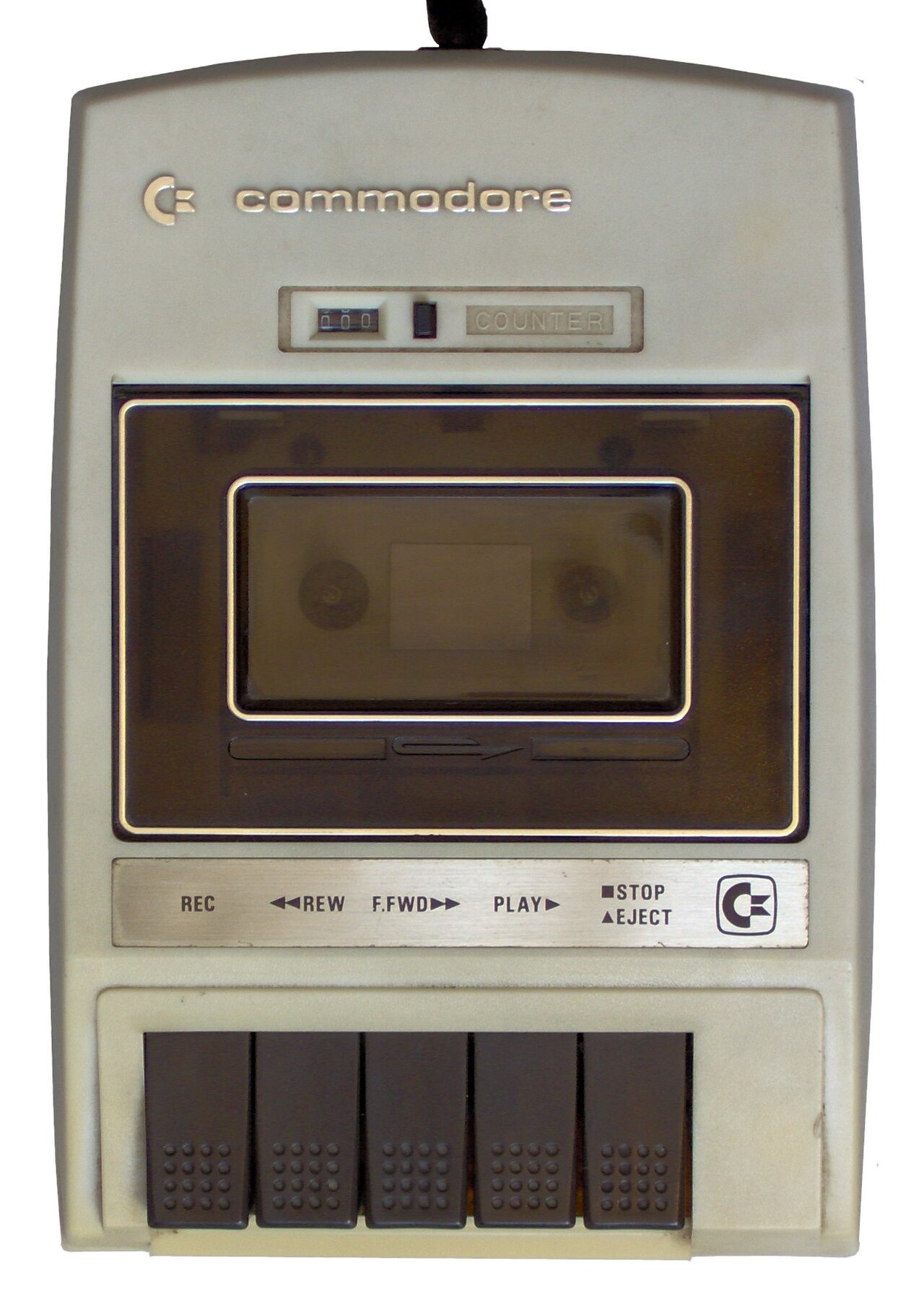

وحدة الكاسيت C2N، شكل نموذج Datasette الأصلي

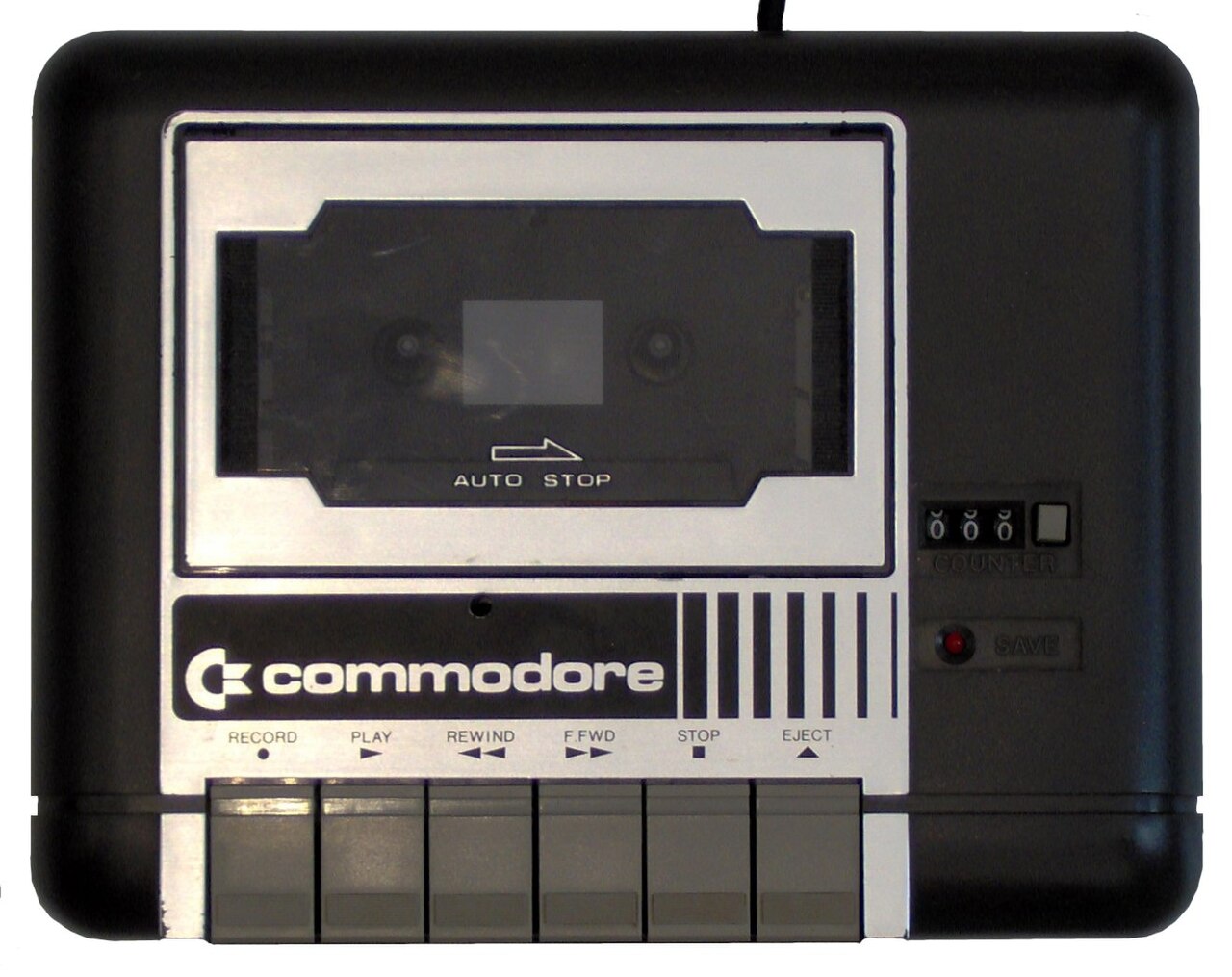

مجموعة البيانات 1531

PET، VIC-20، C64/128

هناك على الأقل أربعة نماذج رئيسية لمجموعة البيانات 1530/C2N:

  • محرك الكاسيت الأصلي المعدل Sanyo M1540A، والذي تم دمجه في أقدم طرازات PET في عام 1977. كان هذا مسجل شرائط قياسيًا في صندوق أحذية مع إزالة أحد أركان العلبة وتعديل الإلكترونيات؛ تم تركيب PCB من Commodore داخليًا بدلاً من إلكترونيات Sanyo. لإخفاء علامة Sanyo التجارية، قامت Commodore ببساطة بتركيب شارة Commodore فوق الشعار الأصلي. [12]
  • مجموعة البيانات المدمجة الثانية في PET 2001: طراز استهلاكي قياسي آخر (يباع في بعض الأسواق باسم CCE CCT1020) تم تعديله باستخدام PCB من Commodore. غطاء كاسيت أسود، وخمسة مفاتيح بيضاء، ولا يوجد عداد أشرطة، ولا يوجد مؤشر LED للحفظ [13]
  • موديل ذو شكل أصلي بجسم أسود، غطاء كاسيت أسود، خمسة مفاتيح سوداء، لا يوجد عداد شرائط، لا يوجد مصباح LED لحفظ البيانات
  • موديل ذو شكل أصلي بجسم أبيض، غطاء كاسيت أسود، خمسة مفاتيح سوداء، مع عداد شريط، بدون مؤشر LED للحفظ
  • موديل جديد بجسم أبيض، وغطاء كاسيت فضي، وستة مفاتيح سوداء، مع عداد شريط أبيض ومصباح LED لحفظ البيانات على الجانب الأيسر
  • موديل جديد بجسم أبيض، وغطاء كاسيت فضي، وستة مفاتيح سوداء، مع عداد أشرطة ومصباح LED أحمر لحفظ البيانات على اليمين
  • كما هو موضح أعلاه ولكن مع نمط أسود وشعار Commodore الفضي وستة مفاتيح سوداء وعداد شريط ومصباح LED أحمر لحفظ البيانات على الجانب الأيمن

تم تصنيع أول طرازين خارجيين كأجهزة محيطية PET، وتم تصميمهما على غرار محرك الشريط المدمج PET 2001. تم تصميم الطرازين الأخيرين وتسويقه لأجهزة VIC-20 وC64. جميع أجهزة 1530 متوافقة مع كل هذه الأجهزة، بالإضافة إلى C128 .

بالإضافة إلى ذلك، تأتي بعض الموديلات بفتحة صغيرة أعلى المفاتيح، للسماح بالوصول إلى مسمار الضبط لموضع زاوية رأس الشريط. وبالتالي، يمكن استخدام مفك براغي صغير بسهولة لإجراء الضبط دون تفكيك هيكل Datassette.

من المربك أن Datassette كانت تُباع في أوقات مختلفة باعتبارها طراز C2N DATASETTE UNIT 1530 وطراز 1530 DATASSETTE UNIT C2N . لاحظ الفرق في التهجئة ( حرف S واحد مقابل حرفين) المستخدمة على عبوة المنتج الأصلية. [14]

مثل نماذج Datasette، فإن تنسيق التسجيل متوافق مع جميع أجهزة الكمبيوتر؛ على سبيل المثال، يمكن لـ VIC قراءة أشرطة PET. [15] [16]

C16/116 وPlus/4

يشبه Commodore 1531 في مظهره المادي طرازات 1530/C2N ، وهو مصمم لأجهزة الكمبيوتر من سلسلة Commodore 16 و Plus/4 . يحتوي هذا على موصل Mini-DIN بدلاً من موصل حافة PCB. يمكن استخدامه مع C64/128 عبر محول تم توفيره بواسطة Commodore مع بعض الوحدات.

  • موديل جديد بجسم أسود/فحمي، وغطاء كاسيت فضي، وستة مفاتيح رمادية فاتحة، مع عداد شريط ومصباح LED أحمر لحفظ البيانات

شعبية

أحد النسخ القليلة، طراز Phonemark 4403

كانت أجهزة Datasette أكثر شعبية خارج الولايات المتحدة منها داخلها. غالبًا ما كان على شركة US Gold ، التي كانت تستورد ألعاب الكمبيوتر الأمريكية إلى بريطانيا، الانتظار حتى يتم تحويلها من القرص لأن معظم مالكي Commodore 64 البريطانيين كانوا يستخدمون الشريط، [17] [18] بينما ذكرت مجلة Compute!'s Gazette الأمريكية أنه بحلول عام 1983 "اشترى 90 بالمائة من مالكي Commodore 64 الجدد محرك أقراص مع أجهزة الكمبيوتر الخاصة بهم". [19] ذكرت مجلة Computer Gaming World في عام 1986 أن البرامج البريطانية القائمة على الكاسيت فشلت في الولايات المتحدة لأن "97٪ من أنظمة Commodore في الولايات المتحدة بها محركات أقراص"؛ [20] على النقيض من ذلك، ذكرت شركة MicroProse في عام 1987 أن 80٪ من مبيعاتها البالغة 100000 من Gunship في المملكة المتحدة كانت على الكاسيت. [21] في الولايات المتحدة، سرعان ما أصبحت محركات الأقراص قياسية، على الرغم من أن تكلفة 1541 تبلغ حوالي خمسة أضعاف تكلفة Datasette. في أغلب أنحاء أوروبا، كان Datasette هو الوسيلة المفضلة لعدة سنوات بعد إطلاقه، على الرغم من أن محركات الأقراص المرنة كانت متوفرة بشكل عام. جعلت أشرطة الصوت غير المكلفة والمتوفرة على نطاق واسع من Datasette خيارًا جيدًا لسوق أجهزة الكمبيوتر المنزلية التي تهتم بالميزانية.
