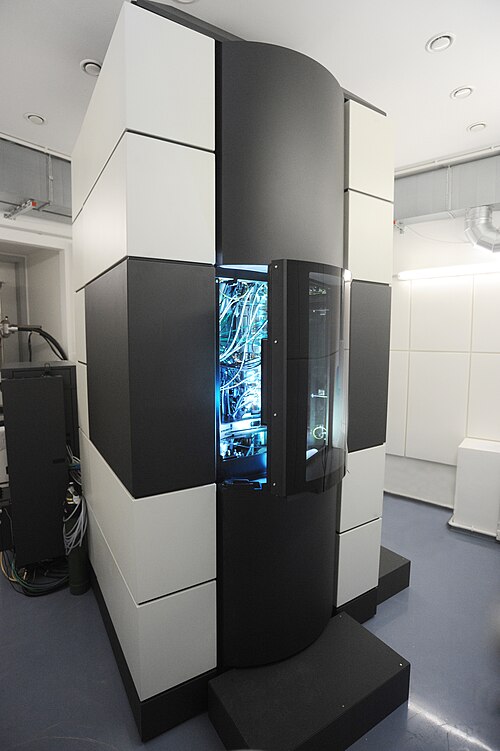

مجهر إلكتروني ناقل حديث (TITAN)

المجهر الإلكتروني هو مجهر يستخدم حزمة من الإلكترونات كمصدر للإضاءة. ويستخدم بصريات إلكترونية مماثلة للعدسات الزجاجية في المجهر الضوئي للتحكم في حزمة الإلكترونات، مثلاً لتركيزها لإنتاج صور مكبرة أو أنماط حيود الإلكترونات . ولأن طول موجة الإلكترون قد يكون أصغر بأكثر من 100,000 مرة من طول موجة الضوء المرئي، فإن للمجاهر الإلكترونية دقة أعلى بكثير تبلغ حوالي 0.1  نانومتر، مقارنةً بحوالي 200  نانومتر للمجاهر الضوئية . [ 1 ] قد يشير مصطلح المجهر الإلكتروني إلى:

يمكنكم الاطلاع على تفاصيل إضافية في الروابط أعلاه. تحتوي هذه المقالة على معلومات عامة، تتناول بشكل أساسي المجاهر الإلكترونية النافذة والماسحة.

تاريخ

مهدت العديد من التطورات الطريق لعلم البصريات الإلكترونية المستخدم في المجاهر. [ 2 ] ومن أهم هذه التطورات عمل هيرتز عام 1883 [ 3 ] ، حيث صنع أنبوب أشعة كاثودية مع انحراف كهرساكن ومغناطيسي، مُظهرًا إمكانية التحكم في اتجاه حزمة الإلكترونات. ومن التطورات الأخرى تركيز الإلكترونات بواسطة مجال مغناطيسي محوري على يد إميل فيشرت عام 1899، [ 4 ] وتحسين الكاثودات المطلية بالأكسيد التي أنتجت عددًا أكبر من الإلكترونات على يد آرثر وينيلت عام 1905 [ 5 ] ، وتطوير العدسة الكهرومغناطيسية عام 1926 على يد هانز بوش . [ 6 ] ووفقًا لدينيس غابور ، حاول الفيزيائي ليو زيلارد عام 1928 إقناعه ببناء مجهر إلكتروني، كان زيلارد قد سجل براءة اختراع له. [ 7 ]

نسخة طبق الأصل من مجهر إلكتروني مبكر صنعه إرنست روسكا في ثلاثينيات القرن العشرين

لا تزال مسألة مخترع المجهر الإلكتروني النافذ محل جدل حتى يومنا هذا. [ 8 ] [ 9 ] [ 10 ] [ 11 ] في عام 1928، في جامعة شارلوتنبورغ التقنية ( جامعة برلين التقنية حاليًا )، عيّن أدولف ماتياس (أستاذ تكنولوجيا الجهد العالي والتركيبات الكهربائية) ماكس نول لقيادة فريق من الباحثين لتطوير أبحاث حزم الإلكترونات ومذبذبات أشعة الكاثود. ضمّ الفريق عددًا من طلاب الدكتوراه، من بينهم إرنست روسكا . في عام 1931، نجح ماكس نول وإرنست روسكا [ 12 ] [ 13 ] في توليد صور مكبّرة لشبكات موضوعة فوق فتحة الأنود. استخدم الجهاز، الذي يظهر نموذج منه في الشكل، عدستين مغناطيسيتين لتحقيق تكبيرات أعلى، وهو أول مجهر إلكتروني. (توفي ماكس نول عام 1969، لذلك لم يحصل على حصة من جائزة نوبل لعام 1986 لاختراعه المجاهر الإلكترونية.)

يبدو أن عمل راينهولد رودنبرغ في شركة سيمنز-شوكيرت كان مستقلاً عن هذا الجهد . ووفقًا لقانون براءات الاختراع (براءتا الاختراع الأمريكيتان رقم 2058914 [ 14 ] و2070318 [ 15 ] ، اللتان سُجلتا عام 1932)، يُعتبر رودنبرغ مخترع المجهر الإلكتروني، ولكن ليس من الواضح متى امتلك جهازًا عمليًا. وقد ذكر في مقال موجز نُشر عام 1932 [ 16 ] أن شركة سيمنز كانت تعمل على هذا المشروع لسنوات قبل تسجيل براءات الاختراع في عام 1932، مدعيًا أن جهوده كانت موازية لتطوير الجامعة. توفي رودنبرغ عام 1961، ولذا، ومثل ماكس نول، لم يكن مؤهلاً للحصول على جزء من جائزة نوبل عام 1986. [ 17 ]

في العام التالي، 1933، بنى روسكا ونول أول مجهر إلكتروني تجاوزت دقته دقة المجهر الضوئي. [ 18 ] بعد أربع سنوات، في عام 1937، مولت شركة سيمنز عمل إرنست روسكا وبودو فون بوريس ، ووظفت هيلموت روسكا ، شقيق إرنست، لتطوير تطبيقات المجهر، لا سيما مع العينات البيولوجية. [ 18 ] [ 19 ] وفي عام 1937 أيضًا، كان مانفريد فون أردين رائدًا في مجال المجهر الإلكتروني الماسح . [ 20 ] أنتجت سيمنز أول مجهر إلكتروني تجاري في عام 1938. [ 21 ] بُنيت أول مجاهر إلكترونية في أمريكا الشمالية في ثلاثينيات القرن العشرين، في جامعة ولاية واشنطن على يد أندرسون وفيتزسيمونز [ 22 ] وفي جامعة تورنتو على يد إيلي فرانكلين بيرتون وطلابه سيسيل هول وجيمس هيلير وألبرت بريبوس. أنتجت شركة سيمنز مجهرًا إلكترونيًا نافذًا (TEM) في عام 1939. [ 23 ] على الرغم من أن المجاهر الإلكترونية النافذة الحالية قادرة على التكبير بمقدار مليوني مرة، إلا أنها كأدوات علمية تظل متشابهة ولكن مع تحسين البصريات.

في أربعينيات القرن العشرين، طُوِّرت مجاهر إلكترونية عالية الدقة، مما أتاح تكبيرًا ودقةً أكبر. [ 24 ] وبحلول عام 1965، قدّم ألبرت كرو في جامعة شيكاغو المجهر الإلكتروني الماسح النافذ باستخدام مصدر انبعاث حقلي ، [ 25 ] مما مكّن من إنتاج مجاهر ماسحة عالية الدقة. [ 26 ] وبحلول أوائل ثمانينيات القرن العشرين، مكّنت التحسينات في الاستقرار الميكانيكي، بالإضافة إلى استخدام فولتيات تسريع أعلى، من تصوير المواد على المستوى الذري. [ 27 ] [ 28 ] وفي ثمانينيات القرن العشرين، أصبح مدفع الانبعاث الحقلي شائعًا في المجاهر الإلكترونية، مما حسّن جودة الصورة بفضل التماسك الإضافي وانخفاض الانحرافات اللونية. وتميّزت الألفية الجديدة بتقدّم في المجهر الإلكتروني المصحّح للانحرافات، مما سمح بتحسينات كبيرة في دقة ووضوح الصور. [ 29 ] [ 30 ]

أنواع المجاهر الإلكترونية

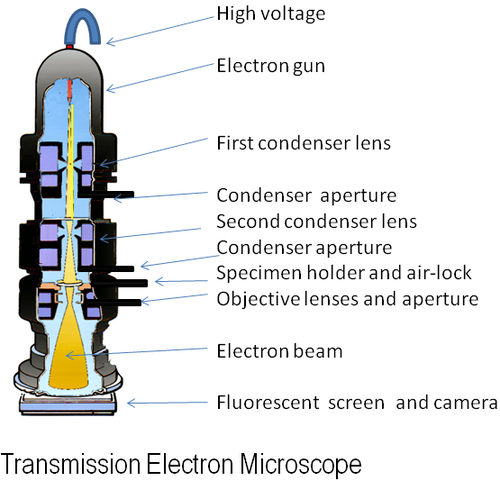

مبدأ تشغيل المجهر الإلكتروني النافذ

المجهر الإلكتروني النافذ (TEM)

المجهر الإلكتروني النافذ

يستخدم المجهر الإلكتروني النافذ (TEM)، وهو الشكل الأصلي للمجهر الإلكتروني، حزمة إلكترونية عالية الجهد لإضاءة العينة وتكوين صورة لها. تُنتج هذه الحزمة بواسطة مدفع إلكتروني ، حيث تتراوح طاقة الإلكترونات عادةً بين 20 و400 كيلو إلكترون فولت، وتُركز بواسطة عدسات كهرومغناطيسية ، ثم تُمرر عبر عينة رقيقة. عند خروجها من العينة، تحمل الحزمة الإلكترونية معلومات حول بنيتها، والتي تُكبّرها عدسات المجهر. يمكن رؤية التباين المكاني لهذه المعلومات (الصورة) عن طريق إسقاط الصورة الإلكترونية المكبرة على كاشف . على سبيل المثال، يمكن للمشغل رؤية الصورة مباشرةً باستخدام شاشة عرض فلورية مطلية بمادة فسفورية أو وميضية مثل كبريتيد الزنك . في أغلب الأحيان، تُوصل مادة فسفورية عالية الدقة، عبر نظام بصري عدسي أو دليل ضوئي من الألياف البصرية، بمستشعر كاميرا رقمية . ثمة نهج مختلف يتمثل في استخدام كاشف إلكتروني مباشر لا يحتوي على مادة وميضية، وهو ما يعالج بعض القيود التي تواجه الكاميرات المقترنة بالمادة الوميضية. [ 31 ]

لسنوات عديدة، كانت دقة مجاهر النقل الإلكتروني (TEM) محدودة بسبب انحرافات البصريات الإلكترونية، وخاصة الانحراف الكروي . في معظم الأجهزة الحديثة، يمكن للمصححات المادية تقليل الانحراف الكروي وغيره من الانحرافات، مما يحسن دقة مجهر النقل الإلكتروني عالي الدقة (HRTEM) إلى أقل من 0.5 أنغستروم (50 بيكومترًا )، [ 32 ] مما يتيح تكبيرات تزيد عن 50 مليون مرة. [ 33 ] تُعد قدرة مجهر النقل الإلكتروني عالي الدقة على تحديد مواقع الذرات داخل المواد مفيدة في العديد من مجالات البحث والتطوير. [ 34 ]

المجهر الإلكتروني الماسح (SEM)

مبدأ تشغيل المجهر الإلكتروني الماسح

يُنتج المجهر الإلكتروني الماسح (SEM) صورًا عن طريق فحص العينة بحزمة إلكترونية مركزة تُمسح عبرها ( المسح النقطي ). عند تفاعل الحزمة الإلكترونية مع العينة، تفقد طاقتها وتتشتت في اتجاهات مختلفة عبر آليات متنوعة. تؤدي هذه التفاعلات، من بين أمور أخرى، إلى انبعاث إلكترونات ثانوية منخفضة الطاقة وإلكترونات متناثرة عالية الطاقة، وانبعاث ضوئي ( التألق الكاثودي )، أو انبعاث أشعة سينية . تحمل جميع هذه الإشارات معلومات عن العينة، مثل تضاريس سطحها وتركيبها. تُظهر الصورة المعروضة عند استخدام المجهر الإلكتروني الماسح (SEM) تغير شدة أي من هذه الإشارات. في هذه الصورة، يُمثل كل موضع فيها موضع الحزمة على العينة عند توليد الإشارة. [ 35 ] : 1-15

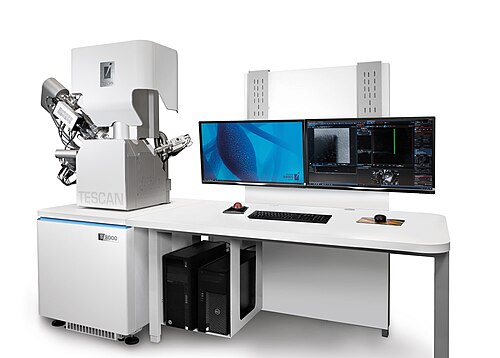

جهاز المجهر الإلكتروني الماسح TESCAN S8000X

تختلف المجاهر الإلكترونية الماسحة (SEMs) عن المجاهر الإلكترونية النافذة (TEMs) في أنها تستخدم إلكترونات ذات طاقة أقل بكثير، عادةً أقل من 20 كيلو إلكترون فولت، [ 36 ] بينما تستخدم المجاهر الإلكترونية النافذة إلكترونات ذات طاقات تتراوح بين 80 و300 كيلو إلكترون فولت. [ 37 ] ولذلك، فإن مصادر الإلكترونات والبصريات في كلا المجهرين لها تصميمات مختلفة، وعادةً ما يكونان جهازين منفصلين. [ 38 ]

المجهر الإلكتروني الماسح النافذ (STEM)

يجمع المجهر الإلكتروني الماسح النافذ (STEM) بين خصائص المجهر الإلكتروني النافذ (TEM) والمجهر الإلكتروني الماسح (SEM) من خلال مسح العينة بشعاع ضوئي مركّز، معتمدًا بشكل أساسي على الإلكترونات التي تخترق العينة. تشترك العديد من تقنيات التصوير بين المجهرين TEM وSTEM، إلا أن بعضها، مثل التصوير الحلقي ذي الحقل المظلم وتقنيات تحليلية أخرى، أسهل بكثير في التنفيذ بدقة مكانية أعلى باستخدام جهاز STEM. من عيوبه أن بيانات الصورة تُجمع بشكل تسلسلي بدلًا من متوازي. [ 35 ] : 75-138

أوضاع التشغيل الرئيسية

صورة نملة في مجهر إلكتروني ماسح

تتضمن أكثر الطرق شيوعًا للحصول على صور في المجهر الإلكتروني اختيار اتجاهات مختلفة للإلكترونات التي تمر عبر العينة، و/أو إلكترونات ذات طاقات مختلفة. وهناك عدد كبير جدًا من الطرق لتحقيق ذلك، مع أن بعضها ليس شائعًا.

الإلكترونات الثانوية

حجم تفاعل الإلكترون مع المادة وأنواع الإشارات المتولدة في المجهر الإلكتروني الماسح

في المجهر الإلكتروني الماسح، تنتج الإشارات عن تفاعلات حزمة الإلكترونات مع الذرات داخل العينة. والطريقة الأكثر شيوعًا هي استخدام الإلكترونات الثانوية لإنتاج الصور. تتميز الإلكترونات الثانوية بطاقات منخفضة جدًا، في حدود 50 إلكترون فولت ، مما يحد من متوسط ​​مسارها الحر في المادة الصلبة إلى بضعة نانومترات أسفل سطح العينة. [ 39 ] يتم الكشف عن الإلكترونات بواسطة كاشف إيفرهارت-ثورنلي ، [ 40 ] وهو نوع من أنظمة جامع- مُومض - مضاعف ضوئي . تميل إشارة الإلكترونات الثانوية إلى أن تكون شديدة التمركز عند نقطة اصطدام حزمة الإلكترونات الأولية، مما يُتيح إمكانية جمع صور لسطح العينة بدقة أفضل من 1 نانومتر ، وباستخدام أجهزة متخصصة على المستوى الذري. [ 41 ]

يعتمد سطوع الإشارة على عدد الإلكترونات الثانوية التي تصل إلى الكاشف . إذا دخل الشعاع العينة عموديًا على سطحها، فإن الإلكترونات تخرج بشكل متناظر حول محور الشعاع. ومع ازدياد زاوية السقوط، يزداد حجم التفاعل الذي تخرج منه الإلكترونات، وتقل مسافة "الهروب" من أحد جانبي الشعاع، مما يؤدي إلى انبعاث المزيد من الإلكترونات الثانوية من العينة. ولذلك، تميل الأسطح والحواف الحادة إلى أن تكون أكثر سطوعًا من الأسطح المستوية، مما ينتج عنه صور ذات مظهر ثلاثي الأبعاد واضح المعالم، يشبه صورة الضوء المنعكس. [ 39 ]

الإلكترونات المتناثرة للخلف

الإلكترونات المتناثرة عكسيًا (BSE) هي الإلكترونات التي تنبعث من العينة نتيجة تفاعلات الحزمة مع العينة، حيث تخضع الإلكترونات لتشتت مرن وغير مرن . وتُعرَّف عادةً بأنها ذات طاقات تتراوح من 50 إلكترون فولت إلى طاقة الحزمة الأولية. يمكن استخدام الإلكترونات المتناثرة عكسيًا في كلٍّ من التصوير وتكوين صورة حيود الإلكترونات المتناثرة عكسيًا (EBSD)، والتي يمكن استخدامها لتحديد التركيب البلوري للعينة. [ 39 ]

نمط حيود الإلكترونات المرتدة لبلورات السيليكون أحادية البلورة (001) تم الحصول عليه عند 20 كيلو فولت باستخدام كاشف أكسفورد S2

تُشتت العناصر الثقيلة (ذات العدد الذري العالي) الإلكترونات بقوة أكبر من العناصر الخفيفة (ذات العدد الذري المنخفض)، ولذلك تظهر أكثر سطوعًا في الصورة. لذا، يمكن استخدام صور الإلكترونات المرتدة (BSE) للكشف عن مناطق ذات تركيبات كيميائية مختلفة. [ 39 ] ولتحسين الإشارة، تُوضع كواشف مخصصة للإلكترونات المرتدة فوق العينة على شكل حلقة دائرية، متحدة المركز مع حزمة الإلكترونات، مما يزيد من زاوية التجميع المجسمة. عادةً ما تكون كواشف BSE إما من النوع الوميضي أو شبه الموصل. عند استخدام جميع أجزاء الكاشف لتجميع الإلكترونات بشكل متناظر حول الحزمة، ينتج تباين في العدد الذري. مع ذلك، ينتج تباين طوبوغرافي قوي عند تجميع الإلكترونات المرتدة من جانب واحد فوق العينة باستخدام كاشف BSE غير متناظر وموجه؛ ويظهر التباين الناتج كما لو كان هناك إضاءة للطوبوغرافيا من ذلك الجانب. يمكن تصنيع كواشف أشباه الموصلات في قطاعات شعاعية يمكن تشغيلها أو إيقافها للتحكم في نوع التباين الناتج واتجاهه. [ 39 ]

التصوير بالتباين الحيودي

تعتمد تقنية تباين الحيود على اختلاف اتجاه الإلكترونات المنحرفة أو سعتها، أو كليهما، تبعًا لموقعها، كآلية للتباين. وهي من أبسط طرق التصوير في المجهر الإلكتروني النافذ، وتُستخدم على نطاق واسع.

تعتمد الفكرة على استخدام فتحة عدسة موضوعية أسفل العينة، واختيار اتجاه حيود واحد أو مجموعة من اتجاهات الحيود المختلفة، ثم استخدامها لتكوين صورة. عندما تشمل الفتحة اتجاه الشعاع الساقط، تُسمى الصور " المجال الساطع" ، لأنه في غياب العينة، يكون مجال الرؤية ساطعًا بشكل موحد. وعندما لا تشمل الفتحة اتجاه الشعاع الساقط، تُسمى الصور " المجال المظلم" ، لأنه بالمثل، في غياب العينة، تكون الصورة مظلمة بشكل موحد. [ 42 ] [ 43 ] أحد أنواع هذه التقنية يُسمى مجهر المجال المظلم ذو الشعاع الضعيف ، ويمكن استخدامه للحصول على صور عالية الدقة للعيوب مثل الانخلاعات. [ 44 ]

التصوير عالي الدقة

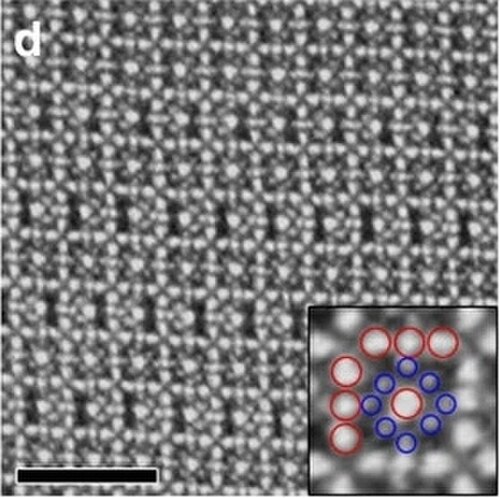

صورة عالية الدقة من كيو تي

في المجهر الإلكتروني النافذ عالي الدقة (يُسمى أحيانًا المجهر الإلكتروني عالي الدقة)، تمر عبر فتحة العدسة الشيئية عدة حزم ضوئية مختلفة منحرفة. تتداخل هذه الحزم، مما يؤدي إلى تكوين صور تمثل البنية الذرية للمادة. قد تشمل هذه الصور اتجاه الشعاع الساقط، أو في حالة المجاهر الإلكترونية النافذة الماسحة، فإنها عادةً ما تشمل نطاقًا من الحزم المنحرفة باستثناء الشعاع الساقط. [ 28 ] اعتمادًا على سُمك العينات وانحرافات المجهر ، يمكن تفسير هذه الصور مباشرةً من حيث مواقع أعمدة الذرات، أو تتطلب تحليلًا أكثر دقة باستخدام حسابات التشتت المتعدد للإلكترونات [ 45 ] وتأثير دالة نقل التباين للمجهر. [ 46 ]

توجد العديد من تقنيات التصوير الأخرى التي يمكن أن تؤدي إلى الحصول على معلومات على المستوى الذري. تستخدم تقنية التصوير المجسم الإلكتروني تداخل الإلكترونات التي مرت عبر العينة مع شعاع مرجعي. [ 47 ] أما تقنية المجهر الإلكتروني الماسح رباعي الأبعاد (4D STEM) فتجمع بيانات حيود الأشعة السينية عند كل نقطة باستخدام جهاز مسح، ثم تعالجها لإنتاج أنواع مختلفة من الصور. [ 48 ]

التحليل المجهري بالأشعة السينية

طيف EDS للقشرة المعدنية لجمبري الفتحات الحرارية Rimicaris exoculata [ 49 ] معظم هذه القمم هي خطوط K-alpha و K-beta . قمة واحدة من قشرة L الحديدية.

يُعدّ التحليل المجهري بالأشعة السينية طريقةً للحصول على معلومات كيميائية محلية باستخدام جميع أنواع المجاهر الإلكترونية، على الرغم من شيوع استخدامه في أجهزة المسح الضوئي. فعندما تتفاعل الإلكترونات عالية الطاقة مع الذرات، يمكنها انتزاع إلكترونات، لا سيما تلك الموجودة في الأغلفة الداخلية وإلكترونات النواة . ثم تُملأ هذه الأغلفة بإلكترونات التكافؤ ، ويمكن تحويل فرق الطاقة بين حالات التكافؤ والنواة إلى أشعة سينية يتم الكشف عنها بواسطة مطياف. وتتميز طاقات هذه الأشعة السينية بخصائص نوعية للذرات، مما يسمح بدراسة التركيب الكيميائي المحلي. [ 39 ]

ثعابين البحر

طيف فقدان طاقة الإلكترون التجريبي، والذي يوضح السمات الرئيسية: ذروة الفقد الصفري، وذروات البلازمون، وحافة فقدان النواة.

على غرار التحليل المجهري بالأشعة السينية، يمكن تحليل طاقات الإلكترونات التي نفذها عبر العينة، مما يوفر معلومات تتراوح من تفاصيل البنية الإلكترونية المحلية إلى المعلومات الكيميائية. [ 50 ]

حيود الإلكترون

يمكن استخدام مجاهر الإلكترون النافذ في وضع حيود الإلكترونات ، حيث تُنتج خريطة لزوايا خروج الإلكترونات من العينة. وتكمن مزايا حيود الإلكترونات على علم البلورات بالأشعة السينية بشكل أساسي في حجم البلورات. ففي علم البلورات بالأشعة السينية، تكون البلورات مرئية بالعين المجردة، ويبلغ طولها عادةً مئات الميكرومترات. أما في حيود الإلكترونات، فيجب ألا يتجاوز سمك البلورات بضع مئات من النانومترات، ولا يوجد حد أدنى لحجمها. إضافةً إلى ذلك، يُجرى حيود الإلكترونات باستخدام مجهر إلكتروني نافذ، والذي يمكن استخدامه أيضًا للحصول على أنواع أخرى من المعلومات، دون الحاجة إلى جهاز منفصل. [ 51 ] [ 37 ]

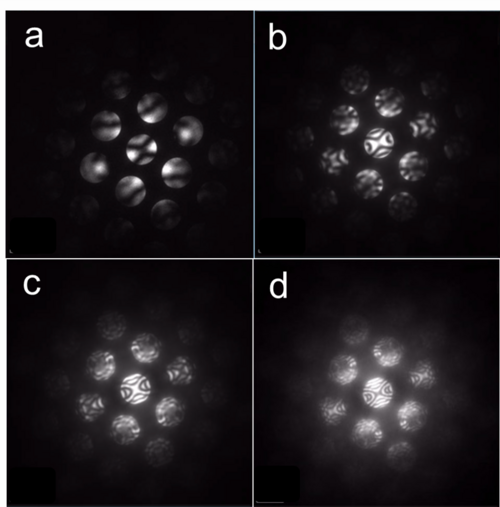

تغيرات كثافة الإلكترونات المتقاربة مع سمك السيليكون (001)

توجد العديد من أنواع حيود الإلكترونات، وذلك تبعًا لنوع ظروف الإضاءة المستخدمة. عند استخدام حزمة متوازية مع فتحة لتحديد المنطقة المعرضة للإلكترونات، تُلاحظ عادةً خصائص حيود حادة، وهي تقنية تُسمى حيود الإلكترونات في منطقة محددة . غالبًا ما تكون هذه التقنية هي الأكثر استخدامًا. هناك طريقة شائعة أخرى تستخدم إضاءة مخروطية وتُسمى حيود الإلكترونات بالحزمة المتقاربة (CBED). تُعد هذه الطريقة مناسبة لتحديد تناظر المواد. أما الطريقة الثالثة فهي حيود الإلكترونات بالترنح ، حيث تدور حزمة متوازية بزاوية كبيرة، مما يُنتج نمط حيود متوسط. [ 52 ] غالبًا ما يكون لهذا النمط تشتت متعدد أقل. [ 53 ]

تقنيات أخرى للمجهر الإلكتروني

أدوات مصححة الانحراف

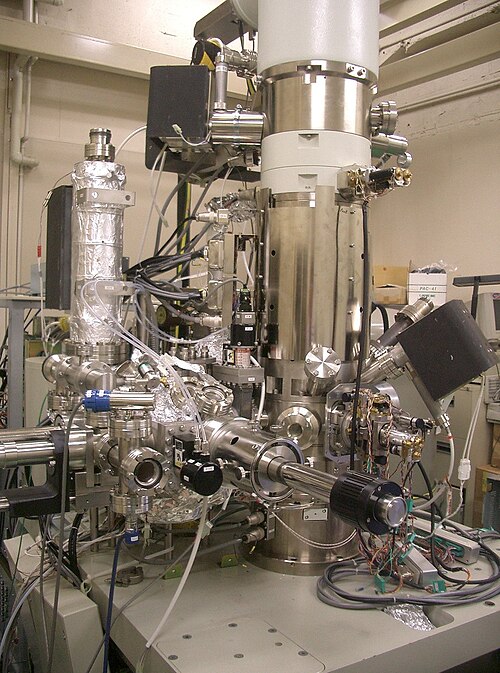

مجهر إلكتروني ماسح نافذ مزود بمصحح انحراف كروي من الدرجة الثالثة

المجهر الإلكتروني النافذ المصحح للانحرافات (AC-TEM) هو المصطلح العام للمجاهر الإلكترونية التي تُستخدم فيها مكونات كهروضوئية لتقليل الانحرافات التي تحد من دقة الصور. تاريخيًا، كانت المجاهر الإلكترونية تعاني من انحرافات شديدة، وحتى مطلع القرن الحادي والعشرين تقريبًا، كانت دقتها محدودة، إذ كانت قادرة على تصوير التركيب الذري للمواد إذا كانت الذرات متباعدة بدرجة كافية. [ 54 ] مع مطلع القرن، تم دمج المكونات الكهروضوئية مع التحكم الحاسوبي في العدسات ومحاذاتها، مما أتاح تصحيح الانحرافات. أول عرض توضيحي لتصحيح الانحرافات في وضع TEM كان من قِبل هارالد روز وماكسيميليان هايدر عام 1998 باستخدام مصحح سداسي الأقطاب، وفي وضع STEM من قِبل أوندري كريڤانيك ونيكلاس ديلبي عام 1999 باستخدام مصحح رباعي/ثماني الأقطاب. [ 55 ]

اعتبارًا من عام 2025، أصبح تصحيح الانحرافات الهندسية معيارًا في العديد من المجاهر الإلكترونية التجارية، وتُستخدم على نطاق واسع في مجالات علمية متنوعة. [ 56 ] [ 57 ] كما استُخدمت مصححات مماثلة عند طاقات أقل بكثير لأجهزة LEEM . [ 58 ]

تحضير العينة

حشرة مطلية بالذهب لعرضها باستخدام المجهر الإلكتروني الماسح (SEM)

لا يمكن في الغالب فحص عينات المجهر الإلكتروني مباشرةً. لذا، يلزم تحضير العينات لتثبيتها وتحسين التباين. وتختلف تقنيات التحضير اختلافًا كبيرًا تبعًا لنوع العينة وخصائصها المراد فحصها، فضلًا عن نوع المجهر المستخدم. يمكن الاطلاع على التفاصيل في المقالات الرئيسية ذات الصلة المذكورة أعلاه.

العيوب

مجهر إلكتروني ناقل وماسح من شركة JEOL، صنع في منتصف سبعينيات القرن العشرين.

تُعدّ المجاهر الإلكترونية مكلفة من حيث التصنيع والصيانة. ويجب وضع المجاهر المصممة لتحقيق دقة عالية في مبانٍ مستقرة (أحيانًا تحت الأرض) مزودة بخدمات خاصة مثل أنظمة إلغاء المجال المغناطيسي وحوامل مضادة للاهتزاز. [ 59 ]

يُشترط فحص العينات في الغالب في بيئة مفرغة من الهواء ، لأن جزيئات الهواء تُشتت الإلكترونات. ويُستثنى من ذلك المجهر الإلكتروني في الطور السائل [ 60 ]، الذي يستخدم إما خلية سائلة مغلقة أو حجرة بيئية، كما هو الحال في المجهر الإلكتروني الماسح البيئي ، والذي يسمح بفحص العينات المُرطبة في بيئة رطبة ذات ضغط منخفض (يصل إلى 20 تور أو 2.7 كيلو باسكال ). كما طُوّرت تقنيات متنوعة للفحص المجهري الإلكتروني الموضعي للعينات الغازية. [ 61 ]

فيروس Pleolipoviral (HRPV-6) [ 62 ]

تتطلب عينات المواد المُرطَّبة، بما في ذلك جميع العينات البيولوجية تقريبًا، تحضيرًا بطرقٍ مُتعددة لتحقيق استقرارها، وتقليل سُمكها (التقطيع فائق الرقة)، وزيادة تباينها البصري الإلكتروني (التلوين). قد تُؤدي هذه العمليات إلى ظهور بعض التشوهات ، ولكن يُمكن عادةً تحديدها بمقارنة النتائج المُتحصَّل عليها باستخدام طرق تحضير عينات مُختلفة جذريًا. ومنذ ثمانينيات القرن الماضي، ازداد استخدام تحليل العينات المُجمدة بالتجميد والتزجيج. [ 63 ] [ 64 ] [ 65 ]

تعاني العديد من العينات من أضرار إشعاعية قد تُغير بنيتها الداخلية. قد يعود ذلك إلى عمليات التحلل الإشعاعي أو المقذوفات، كما في حالة تصادمات متتالية . [ 66 ] وقد يُشكل هذا مشكلة خطيرة للعينات البيولوجية. [ 67 ] [ 68 ]
