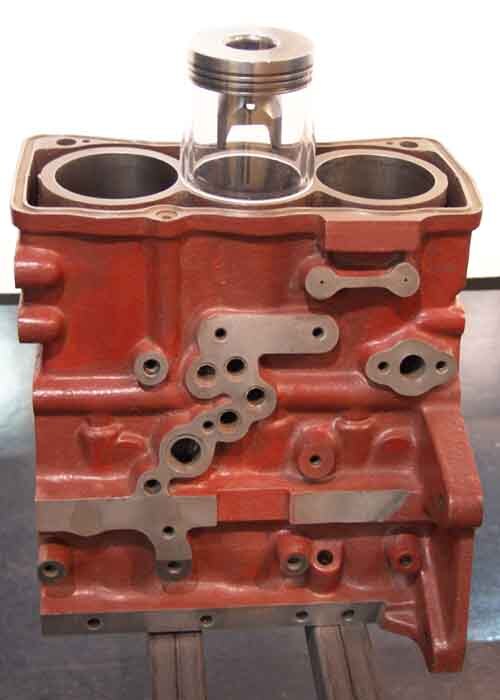

كتلة محرك ديزل إلسبيت ثلاثي الأسطوانات

المحرك ثلاثي الأسطوانات المستقيم (يسمى أيضًا المحرك ثلاثي الأسطوانات المضمن أو المحرك ثلاثي الأسطوانات المضمن ) [ 1 ] [ 2 ] [ 3 ] هو محرك مكبس ثلاثي الأسطوانات حيث يتم ترتيب الأسطوانات في خط واحد على طول عمود مرفقي مشترك.

تاريخياً، كانت محركات الأسطوانات الثلاث أقل شيوعاً من محركات الأسطوانات الأربع ، وقد استُخدمت في المركبات الصغيرة والمتوسطة الحجم، والدراجات النارية، والآلات الزراعية. وازداد استخدامها منذ العقد الثاني من القرن الحادي والعشرين كجزء من توجه صناعي أوسع نحو محركات أصغر حجماً مزودة بشواحن توربينية لتلبية متطلبات كفاءة استهلاك الوقود وانبعاثات العادم . وبحلول منتصف العقد الثاني من القرن الحادي والعشرين، شكلت هذه المحركات نسبة صغيرة ولكنها متنامية من المركبات الجديدة، بعد أن كانت نادرة قبل عام 2020.

بالمقارنة مع المحركات ذات الأربع أسطوانات المستقيمة، فإن المحركات ذات الثلاث أسطوانات المستقيمة عادة ما تكون أخف وزناً وتحتوي على أجزاء متحركة أقل، مما قد يحسن الكفاءة، ولكنها تعاني من قيود في الأداء وتكون عرضة للاهتزاز، والتي تم التغلب عليها إلى حد كبير من خلال التطورات في تصميم المحركات والمركبات.

تصميم

محرك رباعي الأشواط بثلاث أسطوانات متتالية بترتيب إشعال 1-3-2

بالمقارنة مع محركات الأسطوانات الأربع المستقيمة، التي يكون فيها أحد الأسطوانات دائمًا في شوط القدرة، فإن محركات الأسطوانات الثلاث المستقيمة تحتوي على فترات لا يكون فيها أي من الأسطوانات في شوط القدرة. ونتيجة لذلك، يجب أن تكون عمليات الاحتراق الفردية أقوى لتحقيق ناتج مماثل. [ 4 ]

يُستخدم عمود مرفقي بزاوية 120 درجة عادةً في المحركات ثلاثية الأسطوانات المستقيمة، [ 5 ] مما يُنتج فترات احتراق متساوية. يوفر هذا التصميم توازنًا مثاليًا في المستويين الترددي والابتدائي ، لكن توجد اختلالات في المستويين الدوراني والابتدائي. يتجلى ذلك في شكل عزم تأرجح طرفي ناتج عن عدم تناظر حركة المكبس حول الأسطوانة المركزية، مما يؤدي إلى اهتزازات منخفضة التردد يصعب عزلها. يمكن التخفيف من هذه الاهتزازات من خلال تدابير مثل أعمدة التوازن وقواعد تثبيت المحرك المصممة للحد من انتقالها إلى هيكل المركبة. [ 4 ]

استُخدمت أيضًا تكوينات أخرى لعمود المرفق. استخدمت دراجة لافيردا جوتا النارية (1976-1981 ) عمود مرفق بزاوية 180 درجة، حيث تتحرك المكابس الخارجية معًا بينما يكون المكبس الداخلي مُزاحًا بزاوية 180 درجة، مما ينتج عنه أشواط طاقة متباعدة بانتظام تليها فترة أطول بدون شوط. أما دراجة ترايمف تايجر 900 (2020) فتستخدم عمود مرفق "على شكل حرف T" بزوايا 90 درجة، حيث يفصل بين الأسطوانتين 1 و3 زاوية 180 درجة. [ 6 ] [ 7 ]

تتميز المحركات ثلاثية الأسطوانات بكفاءتها العالية في استهلاك الوقود نظرًا لصغر حجمها، وانخفاض كتلتها، وتقليل الاحتكاك الداخلي الناتج عن قلة أجزائها المتحركة. وبالنسبة لسعة محددة، يكون حجم كل أسطوانة فيها أكبر من حجمها في المحركات رباعية الأسطوانات، مما يسمح باستخدام صمامات أكبر وتحسين تدفق الهواء. [ 4 ]

الاستخدام في السيارات

محرك ساب ثنائي الأشواط يعود تاريخه إلى حوالي عام 1960

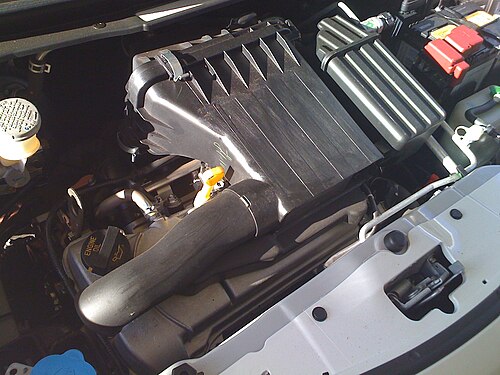

محرك سوزوكي K10B موديل 2010

من بين أوائل السيارات ذات الثلاث أسطوانات، سيارة رولز رويس ذات الثلاث أسطوانات بقوة 15 حصانًا التي تم إنتاجها عام 1905. وشهدت سيارة ساب 93 التي تم إنتاجها بين عامي 1956 و1960 تقديم محرك ساب ثنائي الأشواط سعة 750 سم مكعب (46 بوصة مكعبة) ، والذي تم استخدامه أيضًا في سيارات ساب 95 وساب 96 وساب سونيت حتى عام 1968، وبعد ذلك تم استبداله بمحرك فورد تاونوس V4 .

كما استخدمت سيارات فارتبرغ (المصنعة في ألمانيا الشرقية) وسيارات إف إس أو سيرينا (المصنعة في بولندا) محركات ثلاثية الأسطوانات.

تستخدم دراجة سوزوكي فرونتي 360 موديل 1967 محركًا ثنائي الأشواط بسعة 256 سم مكعب (16 بوصة مكعبة) . وفي عام 1980، بدأت سوزوكي بإنتاج محرك رباعي الأشواط بسعة 543 سم مكعب (33 بوصة مكعبة) ، والذي تم تقديمه في طرازي ألتو وفرونتي.

محرك سوبارو EF هو محرك بنزين رباعي الأشواط تم تقديمه في عام 1984 واستخدم في جاستي [ 3 ] وسومو (النسخة التصديرية من سامبار).

تم تقديم محرك فورد إيكوبوست ثلاثي الأسطوانات - وهو محرك بنزين سعة 1.0 لتر مزود بشاحن توربيني - في سيارة فورد فوكس موديل 2012. [ 8 ] يستخدم هذا المحرك دولاب موازنة غير متوازن لنقل عدم التوازن المتأصل في المحركات ثلاثية الأسطوانات إلى المستوى الأفقي، حيث يسهل التحكم به بواسطة قواعد تثبيت المحرك، مما يلغي الحاجة إلى استخدام أعمدة التوازن. [ 9 ] وفي عام 2016، أُضيفت خاصية تعطيل الأسطوانات ، والتي زُعم أنها الأولى من نوعها عالميًا في محركات ثلاثية الأسطوانات. [ 10 ]

تاريخيًا، كانت محركات الأسطوانات الثلاث أقل شيوعًا من محركات الأسطوانات الأربع في المركبات الصغيرة والمتوسطة الحجم. إلا أن استخدامها ازداد في العقد الثالث من القرن الحادي والعشرين كجزء من توجه أوسع في الصناعة نحو محركات أصغر حجمًا مزودة بشاحن توربيني لتلبية متطلبات كفاءة استهلاك الوقود وانبعاثات العادم . [ 4 ] في الولايات المتحدة، ارتفعت نسبة محركات الأسطوانات الثلاث من أقل من 1% من المركبات الجديدة قبل عام 2020 إلى حوالي 5% بحلول عام 2025، وهو ما يعادل تقريبًا حصة محركات البنزين ذات الثماني أسطوانات، بينما ظلت محركات الأسطوانات الأربع مهيمنة بنسبة 60% من السوق في عام 2025. [ 11 ]

محركات ثلاثية الأسطوانات بارزة
سنيناسموقودملحوظاتالمرجع.
1977–1993سلسلة دايهاتسو Cبنزين[ 12 ]
1983–2001سوزوكي جي 10بنزين[ 3 ] [ 13 ]
1986–1995سلسلة محركات VM Motori Rديزلشاحن توربيني
1987–حتى الآنميتسوبيشي 3G8بنزين
1988–حتى الآنسلسلة هوندا E0بنزينبعض الإصدارات مزودة بشاحن توربيني
1991–2008دايو إس-تيكبنزين
1996–2002جي إم إكس 10 إكس إيبنزين
1998–2007مرسيدس بنز M160بنزينشاحن توربيني
1998–2005فولكس فاجن R3 PD TDI 3 لترديزلشاحن توربيني[ 14 ]
1999–2014مرسيدس بنز OM660ديزلشاحن توربيني
1999–2005VM Motori R 315ديزلشاحن توربيني
2000–2006هوندا ECA1بنزينمقترن بنظام IMA الهجين
2003–حتى الآنسلسلة هوندا Pبنزينبعض الإصدارات مزودة بشاحن توربيني
2003–حتى الآنميتسوبيشي 3A9بنزين[ 15 ]
2004–2011محرك هيونداي يوديزلشاحن توربيني
2004–حتى الآنفولكس فاجن R3 (EA111)بنزين[ 16 ]
2004–2009مرسيدس بنز OM639ديزلشاحن توربيني[ 17 ] [ 18 ]
2004–حتى الآنتويوتا 1KR-FEبنزين
2010–حتى الآننيسان HRبنزينبعض النسخ مزودة بشاحن توربيني[ 19 ]
2011–2017فيات XSDEديزل[ 20 ]
2012–حتى الآنبي إم دبليو بي 37ديزلشاحن توربيني
2012–حتى الآنفورد إيكوبوستبنزينبعض الإصدارات مزودة بشاحن توربيني
2012–حتى الآنسلسلة هوندا إسبنزينبعض الإصدارات مزودة بشاحن توربيني
2012–حتى الآنرينو تي سي إيبنزينبعض الإصدارات مزودة بشاحن توربيني
2013–حتى الآنبي إم دبليو بي 38بنزينشاحن توربيني
2013–حتى الآنمحرك بنزين صغير من جنرال موتورزبنزينشاحن توربيني[ 21 ] [ 22 ]
2014–حتى الآنمجموعة بي إس إيه بيورتكبنزينبعض الإصدارات مزودة بشاحن توربيني
2016–حتى الآنشركة فيات العالمية للمحركات الصغيرةبنزينبعض الإصدارات مزودة بشاحن توربيني
2018–حتى الآنGM E-Turboبنزينشاحن توربيني
2018–حتى الآنإنجينيوم AJ150بنزينشاحن توربيني
2020–حتى الآنتويوتا جي 16 إيبنزينشاحن توربيني
2020–حتى الآنكوينجسيج تي إف جيبنزينشاحن توربيني

الاستخدام في الدراجات النارية

1969-1975 كاواساكي H1 ماخ III
محرك ترايمف روكيت III من عام 2004 حتى الآن

تتمثل مزايا محرك الأسطوانات الثلاث المستقيمة للدراجات النارية في أنه أقصر طولاً من محرك الأسطوانات الأربع المستقيمة، وينتج اهتزازات أقل من محرك الأسطوانات المزدوجة المستقيمة. [ 23 ]

محرك رباعي الأشواط

استُخدمت محركات ثلاثية الأسطوانات مستقيمة رباعية الأشواط في الدراجات النارية المخصصة للطرقات والسباقات من قبل العديد من الشركات. [ 24 ] [ 25 ] [ 26 ]

من عام 1985 إلى عام 1995، تم إنتاج BMW K75 بمحرك ثلاثي الأسطوانات مستقيم (مبني على محرك رباعي الأسطوانات مستقيم من BMW K100).

تشتهر شركة ترايمف البريطانية بمحركها ثلاثي الأسطوانات المستقيم المثبت عرضيًا . وقد استُخدمت نسخ مختلفة منه في سلسلة دراجاتها النارية Speed ​​Triple و Trident و Sprint و Tiger . إضافةً إلى ذلك، تُصنّع ترايمف طراز Rocket III ، الذي حازت نسخ مختلفة منه على الرقم القياسي لأكبر سعة محرك في الدراجات النارية .

في عام 2019 ، تحولت فئة Moto2 في بطولة العالم للدراجات النارية MotoGP إلى استخدام محركات Triumph ثلاثية الأسطوانات سعة 765 سم مكعب (46.7 بوصة مكعبة). [ 29 ]

محرك ثنائي الأشواط

تُعد تصميمات المحركات ثنائية الأشواط أقل شيوعًا في المحركات ثلاثية الأسطوانات المستقيمة مقارنة بتصميمات المحركات رباعية الأشواط، ومع ذلك فقد تم إنتاج العديد منها من قبل الشركات المصنعة اليابانية في أواخر الستينيات وحتى الثمانينيات.

تم إنتاج محرك كاواساكي ثلاثي الأسطوانات من عام 1968 إلى عام 1980، واستُخدم في العديد من الدراجات النارية المخصصة للطرقات والسباقات. [ 30 ] [ 31 ] كانت معظم النسخ مُبرّدة بالهواء، بينما كانت بعضها مُبرّدة بالماء. [ 32 ] وبالمثل، استُخدمت محركات سلسلة سوزوكي جي تي (1972-1980 ) في كلٍ من الدراجات النارية المخصصة للطرقات والسباقات، وكانت متوفرة بنسخ مُبرّدة بالهواء وأخرى مُبرّدة بالماء. [ 32 ]

استخدامات أخرى

زراعة

محرك ديزل فيربانكس-مورس ثلاثي الأسطوانات مستقيم من أربعينيات القرن العشرين

ومن الأمثلة على التطبيقات الزراعية محرك الديزل منخفض السرعة Fairbanks-Morse 32E14 .

يُعدّ تصميم الأسطوانات الثلاث المستقيمة شائعًا في محركات جرارات الديزل ، مثل محرك بيركنز AD3.152 . وقد استُخدم هذا المحرك في جرارات ماسي فيرغسون 35 وفوردسون ديكسترا ، بالإضافة إلى استخدامه في التطبيقات البحرية والثابتة.

الطيران

محرك هيولاند AE75 هو محرك طائرات ثنائي الأشواط بسعة 750  سم مكعب، تم إنتاجه في منتصف الثمانينيات. كان تصميمه ثلاثي الأسطوانات مقلوبًا مع تبريد سائل، وكان ينتج 75 حصانًا (56 كيلوواط) . [ 33 ]
