محاكاة صب المعادن

تُعدّ محاكاة عملية الصب تقنية حسابية تُستخدم في الصناعة وعلم المعادن لنمذجة وتحليل عملية صب المعادن . تُمكّن هذه التقنية المهندسين من التنبؤ بتدفق المعدن المنصهر، وأنماط التبلور ، والعيوب المحتملة في المسبوكات، وتصوّرها قبل بدء عملية الإنتاج الفعلية . ومن خلال محاكاة عملية الصب، يستطيع المصنّعون تحسين تصميم القوالب ، وتقليل استهلاك المواد، ورفع جودة المنتج النهائي.

وضع جان باتيست جوزيف فورييه، في المدرسة المتعددة التقنيات بباريس، الأسس النظرية لتوصيل الحرارة ، ذات الأهمية البالغة لمحاكاة عمليات الصب. وقد أرست أطروحته "النظرية التحليلية للحرارة" ^{[ 1 ]} ، التي نالها عام 1822، الأساس لجميع الحسابات اللاحقة لتوصيل الحرارة وانتقالها في المواد الصلبة. إضافةً إلى ذلك، وضع الفيزيائي والمهندس الفرنسي كلود لويس نافييه ، والرياضي والفيزيائي الأيرلندي جورج غابرييل ستوكس، أسس ديناميكا الموائع ، مما أدى إلى تطوير معادلات نافييه-ستوكس . ^{[ 2 ] [ 3 ]} وفي القرن التاسع عشر، طوّر أدولف فيك ، الذي كان يعمل في جامعة زيورخ ، المعادلات الأساسية التي تصف الانتشار ، والتي نُشرت عام 1855. ^{[ 4 ]}

بدأ استخدام المحاكاة في مجال الصب في خمسينيات القرن العشرين عندما استخدم ف. باشكيس الحواسيب التناظرية للتنبؤ بحركة جبهة التبلور. ^{[ 5 ]} وكان الدكتور ك. فورسوند أول من استخدم الحواسيب الرقمية لحل المشكلات المتعلقة بالصب عام 1962، حيث درس اختراق الفولاذ لقالب رملي. ^{[ 6 ]} ومن الأعمال الرائدة التي قام بها ج. ج. هينتزل وج. كيفيريان عام 1965، محاكاة ثنائية الأبعاد لتبلور مصبوبات الفولاذ، باستخدام برنامج طورته شركة جنرال إلكتريك لمحاكاة انتقال الحرارة. ^{[ 7 ]} وفي عام 1968، كان أولي فيستبي أول من استخدم طريقة الفروق المحدودة لبرمجة نموذج ثنائي الأبعاد لتقييم توزيع درجة الحرارة أثناء اللحام . ^{[ 8 ]}

شهدت ثمانينيات القرن العشرين زيادة ملحوظة في أنشطة البحث والتطوير المتعلقة بمحاكاة عملية الصب، بمساهمات من مجموعات دولية مختلفة، من بينها جيه تي بيري وآر دي بيلكي في الولايات المتحدة، وإي نياما في اليابان، ودبليو كورتز في لوزان، وإف دوراند في غرونوبل . وقد لعب البروفيسور بي آر ساهام في معهد آخن للمسابك دورًا بالغ الأهمية في تطوير هذا المجال . ومن أبرز المحطات في هذه الفترة تقديم " دالة المعيار " من قِبل هانسن وبيري ^{[ 9 ]} عام 1980، ودالة معيار نياما ^{[ 10 ]} لتمثيل المسامية المركزية عام 1982، واقتراح دالة معيار للكشف عن الشقوق الساخنة في مصبوبات الصلب من قِبل إي فهلنر وبي إن هانسن عام 1984 ^{[ 11 ].} وفي أواخر ثمانينيات القرن العشرين، طُوّرت أولى القدرات لمحاكاة ملء القوالب.

ركزت فترة التسعينيات على محاكاة الإجهادات والانفعالات في المسبوكات، مع مساهمات كبيرة من هاتل وهانسن في عام 1990. وشهد هذا العقد أيضًا جهودًا للتنبؤ بالبنى المجهرية والخواص الميكانيكية مع العمل الرائد الذي قام به آي. سفينسون وإم. ويسن في السويد. ^{[ 12 ] [ 13 ]}

الصب عملية معقدة في علم المعادن، تتضمن تفاعل العديد من الظواهر الكيميائية والفيزيائية. ويتطلب التحكم الفعال في عمليات الصب فهمًا لمعايير العملية، مثل التدفق ودرجة الحرارة والتصلب. ويُستخدم النمذجة الرياضية للصب على نطاق واسع لإجراء تحليل مفصل وتحسين عملية الصب. ^{[ 14 ] [ 15 ] [ 16 ]}

يُعدّ النمذجة الرياضية لعمليات الصب عملية معقدة تتضمن صياغة وحل المعادلات الرياضية التي تصف الظواهر الفيزيائية، مثل التوصيل الحراري، وديناميكا الموائع، وتحولات الأطوار ، وغيرها. ولحل هذه المعادلات، تُستخدم طرق تحليل عددية متنوعة، من بينها طريقة العناصر المحدودة (FEM) ^{[ 17 ]} ، وطريقة الفروق المحدودة (FDM)، وطريقة الحجم المحدود (FVM). ولكل طريقة من هذه الطرق خصائصها المميزة، ويتم اختيارها بناءً على مهام النمذجة المحددة ومتطلبات الدقة والكفاءة في الحسابات.

طريقة الفروق المحدودة (FDM): تعتمد هذه الطريقة على المعادلات التفاضلية لانتقال الحرارة والكتلة، والتي يتم تقريبها باستخدام علاقات الفروق المحدودة. ^{[ 18 ]} تتميز طريقة الفروق المحدودة ببساطتها وقدرتها على تبسيط حل المسائل متعددة الأبعاد. مع ذلك، تعاني هذه الطريقة من قصور في نمذجة حدود المناطق المعقدة، كما أنها لا تُجدي نفعًا مع المسبوكات ذات الجدران الرقيقة. ^{[ 19 ]}

طريقة العناصر المحدودة وطريقة الحجم المحدود (FVM): ^{[ 20 ]} تعتمد كلتا الطريقتين على معادلات تكاملية لانتقال الحرارة والكتلة. توفران تقريبًا جيدًا للحدود وتسمحان باستخدام عناصر ذات تجزئة مختلفة . من أبرز عيوبهما الحاجة إلى مولد عناصر محدودة، وتعقيد المعادلات، ومتطلبات كبيرة من الذاكرة والوقت.

تعديلات طريقة الحجم المحدود: تحاول هذه الطرق الجمع بين بساطة طريقة الفروق المحدودة وتقريب جيد لحدود طريقة العناصر المحدودة. ولديها القدرة على تحسين تقريب الحدود بين المواد والأطوار المختلفة. ^{[ 21 ]}

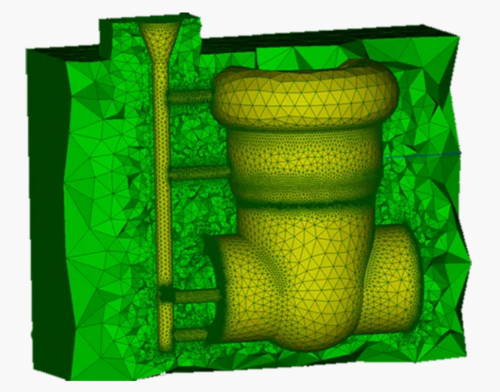

يُظهر تحليل الطرق المختلفة للنمذجة الرياضية لعمليات الصب أن طريقة العناصر المحدودة تُعدّ من أكثر الطرق موثوقيةً وكفاءةً لمحاكاة عمليات الصب. ^{[ 22 ]} على الرغم من متطلباتها العالية من الموارد الحاسوبية وتعقيد تطبيقها مقارنةً بطريقة الفروق المحدودة وطريقة الحجم المحدود، إلا أن طريقة العناصر المحدودة توفر دقةً عاليةً في نمذجة الحدود والأشكال الهندسية المعقدة وحقول درجات الحرارة، وهو أمر بالغ الأهمية للتنبؤ بالعيوب في المسبوكات وتحسين عمليات الصب. ^{[ 23 ] [ 24 ]}

لطالما استخدمت مصانع الصب حول العالم أنظمة الهندسة بمساعدة الحاسوب (CAE) في عمليات الصب، باعتبارها " ورشة عمل افتراضية "، حيث يُمكن تنفيذ أي فكرة تخطر ببال المصممين والتقنيين والتحقق منها . ^{[ 25 ]} ويمكن اعتبار السوق العالمي لأنظمة الهندسة بمساعدة الحاسوب في عمليات الصب راسخًا بالفعل . ^{[ 26 ]}

ضمن هيكل الشركة لتطوير تقنية صب جديدة، تم إنشاء قسم للتصميم بمساعدة الحاسوب لعمليات الصب، وهو مسؤول عن تشغيل أنظمة التصميم بمساعدة الحاسوب (CAE) لهذه العمليات. يقوم متخصصو القسم بإجراء الحسابات وفقًا لتعليمات عملهم ، ويتم تنظيم التفاعل مع الأقسام الأخرى من خلال تعليمات التصميم التكنولوجي. ^{[ 27 ]}

تبدأ العملية بتسليم النموذج ثلاثي الأبعاد ورسم القطعة إلى فنيي المسبك، الذين ينسقون عملية الصب مع ورشة الميكانيكا ويحددون هوامش الخطأ . ^{[ 28 ]} بعد ذلك، تُطوَّر التقنية في قسم الهندسة بمساعدة الحاسوب (CAE) وتُنقل إلى ورشة المسبك لإجراء عمليات صب تجريبية. تُراقَب النتائج، وإذا لزم الأمر، تُفحص المسبوكات في المختبر المركزي للمصنع . في حال اكتشاف عيوب، يُجرى تعديل على معايير النموذج والعملية التقنية في قسم الهندسة بمساعدة الحاسوب، وبعد ذلك تُختبر التقنية مرة أخرى في الورشة. ^{[ 29 ]}

تتكرر هذه الدورة حتى يتم الحصول على مصبوبات مناسبة، وبعد ذلك تعتبر التقنية متطورة ويتم تطبيقها في الإنتاج الضخم . ^{[ 30 ] [ 31 ]}

في صناعة المسابك الحديثة، يُستخدم برنامج محاكاة عمليات الصب على نطاق واسع. ومن بين حلول البرامج المتاحة لمحاكاة عمليات الصب: ProCAST و MAGMASOFT وPoligonSoft وFLOW-3D CAST من شركة Flow Science.

ProCAST: نظام نمذجة لعمليات الصب باستخدام طريقة العناصر المحدودة، يوفر حلاً مشتركاً لمشاكل درجة الحرارة، والديناميكا المائية ، والتشوه ، إلى جانب إمكانيات معدنية فريدة، لجميع عمليات الصب وسبائك الصب. بالإضافة إلى الجوانب الرئيسية لإنتاج المسبوكات - التعبئة، والتبلور، والتنبؤ بالمسامية - فإن ProCAST قادر على التنبؤ بحدوث التشوهات والإجهادات المتبقية في المسبوكات، ويمكن استخدامه لتحليل عمليات مثل صناعة القوالب ، والصب بالطرد المركزي ، والصب بالشمع المفقود ، والصب المستمر . ^{[ 32 ]}

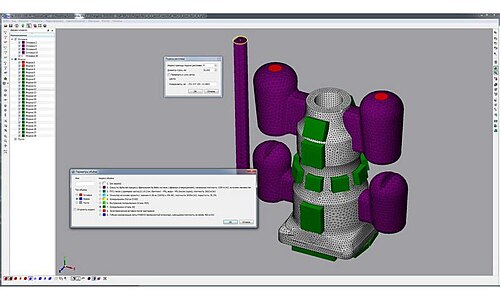

بوليغون سوفت: نظام نمذجة لعمليات الصب باستخدام طريقة العناصر المحدودة. يُمكن تطبيقه لنمذجة جميع تقنيات الصب تقريبًا وجميع سبائك الصب. لفترة طويلة، كان بوليغون سوفت النظام الوحيد في العالم الذي يتضمن نموذجًا خاصًا لحساب المسامية الدقيقة . ^{[ 33 ] [ 34 ]} حتى الآن، يُعتبر هذا النموذج الأكثر استقرارًا، والنتائج التي يتم الحصول عليها بواسطته تُرضي حتى أكثر المستخدمين تطلبًا. من نواحٍ عديدة، يُمكن اعتبار بوليغون سوفت المكافئ الروسي لنظام برو كاست. ^{[ 35 ]}

ماغما سوفت: نظام لنمذجة عمليات الصب باستخدام طريقة الفروق المحدودة. يتيح تحليل العمليات الحرارية، وملء القوالب، والتبلور، والتنبؤ بالعيوب في المسبوكات. ^{[ 36 ]} يتضمن البرنامج وحدات لتقنيات الصب المختلفة، ويساعد على تحسين معايير الصب لرفع جودة المنتج. يُعد ماغما سوفت أداة فعالة لزيادة إنتاجية وجودة عمليات الصب. ^{[ 37 ]}

FLOW-3D CAST : منصة لمحاكاة عمليات الصب، طورتها شركة Flow Science، Inc.، باستخدام طريقة حجم السائل لتحليل ملء القوالب. يُحاكي البرنامج ملء القوالب، والتصلب، والتنبؤ بالعيوب في مختلف عمليات الصب، بما في ذلك الصب الاستثماري ، والصب بالطرد المركزي ، والصب المائل، مع قدرة فائقة على محاكاة صب القوالب عالي الضغط . ^{[ 38 ] [ 39 ]}

تعكس محاكاة عملية الصب خبرة المستخدم، الذي يقرر ما إذا كان نظام التعبئة قد أدى إلى نتيجة مقبولة. ويجب أن تأتي اقتراحات التحسين من المشغل. تكمن المشكلة الرئيسية في أن جميع العمليات تحدث في وقت واحد وترتبط ببعضها البعض: فالتغييرات في أحد المعايير تؤثر على العديد من خصائص جودة المسبوكة. ^{[ 40 ]}

تستخدم عملية التحسين الذاتي، التي بدأت في أواخر ثمانينيات القرن الماضي، أداة المحاكاة كبيئة اختبار افتراضية، حيث يتم تغيير ظروف التعبئة ومعايير العملية لإيجاد الحل الأمثل. ^{[ 41 ]} وهذا يسمح بتقييم العديد من معايير العملية وتأثيرها على استقرارها.

من المهم التذكير بأن ما يمكن نمذجته فقط هو ما يمكن تحسينه. ولا يغني التحسين عن معرفة العملية أو الخبرة. ^{[ 42 ]} يجب على مستخدم المحاكاة معرفة الأهداف ومعايير الجودة اللازمة لتحقيق تلك الأهداف، وصياغة أسئلة محددة للبرنامج للحصول على حلول كمية. ^{[ 43 ]}
