شاشة مرنة تعتمد على ترانزستورات التأثير الحقلي العضوية
دائرة منطقية عضوية بتقنية CMOS . يبلغ سمكها الإجمالي أقل من 3 ميكرومتر. مقياس الرسم: 25 مم

الترانزستور العضوي ذو التأثير الحقلي ( OFET ) هو ترانزستور ذو تأثير حقلي يستخدم أشباه موصلات عضوية في قناته. يمكن تحضير ترانزستورات OFET إما عن طريق التبخير الفراغي للجزيئات الصغيرة، أو عن طريق صب محاليل البوليمرات أو الجزيئات الصغيرة، أو عن طريق النقل الميكانيكي لطبقة عضوية أحادية البلورة مقشرة على ركيزة. طُوّرت هذه الأجهزة لتحقيق منتجات إلكترونية منخفضة التكلفة وواسعة المساحة، بالإضافة إلى إلكترونيات قابلة للتحلل الحيوي . صُنعت ترانزستورات OFET بأشكال هندسية متنوعة. الشكل الهندسي الأكثر شيوعًا هو البوابة السفلية مع أقطاب المصدر والمصب العلوية ، لأن هذا الشكل مشابه لترانزستور السيليكون ذي الأغشية الرقيقة (TFT) الذي يستخدم ثاني أكسيد السيليكون المُنمّى حراريًا كعازل للبوابة . يمكن أيضًا استخدام البوليمرات العضوية، مثل بولي (ميثيل ميثاكريلات) ( PMMA )، كعازل. [ 1 ] من مزايا ترانزستورات التأثير الحقلي العضوية (OFETs)، وخاصةً بالمقارنة مع ترانزستورات الأغشية الرقيقة غير العضوية (TFTs)، مرونتها الفيزيائية غير المسبوقة، [ 2 ] مما يؤدي إلى تطبيقات متوافقة حيوياً، على سبيل المثال في صناعة الرعاية الصحية المستقبلية للأدوية الحيوية الشخصية والإلكترونيات الحيوية. [ 3 ]

في مايو 2007، أعلنت سوني عن أول شاشة ملونة بالكامل، بمعدل فيديو، مرنة، مصنوعة بالكامل من البلاستيك، [ 4 ] [ 5 ] حيث تم تصنيع كل من الترانزستورات ذات الأغشية الرقيقة ووحدات البكسل الباعثة للضوء من مواد عضوية.

تاريخ

طُرح مفهوم ترانزستور تأثير المجال (FET) لأول مرة من قِبل يوليوس إدغار ليليينفيلد ، الذي حصل على براءة اختراع لفكرته عام 1930. [ 6 ] وقد اقترح أن ترانزستور تأثير المجال يعمل كمكثف ذي قناة موصلة بين قطب المصدر وقطب المصرف. ويتحكم الجهد المطبق على قطب البوابة في كمية حاملات الشحنة المتدفقة عبر النظام.

صُمِّمَ أول ترانزستور ذي بوابة معزولة بتقنية تأثير المجال، وأُعِدَّ بواسطة محمد عطا الله وداوون كانغ في مختبرات بيل، باستخدام أشباه موصلات أكسيد المعدن: ترانزستور تأثير المجال لأشباه موصلات أكسيد المعدن ( MOSFET ). اختُرِرَ عام 1959، [ 7 ] وعُرِضَ عام 1960. [ 8 ] يُعرف أيضًا باسم ترانزستور MOS، وهو أكثر الأجهزة تصنيعًا في العالم. [ 9 ] [ 10 ] طُرِحَ مفهوم ترانزستور الأغشية الرقيقة (TFT) لأول مرة من قِبَل جون والمارك، الذي سجّل براءة اختراع عام 1957 لترانزستور MOSFET ذي غشاء رقيق، استُخدِمَ فيه أحادي أكسيد الجرمانيوم كعازل للبوابة. طُوِّرَ ترانزستور الأغشية الرقيقة عام 1962 على يد بول ك. وايمر، الذي طبّق أفكار والمارك. [ 11 ] يُعدّ ترانزستور الأغشية الرقيقة (TFT) نوعًا خاصًا من ترانزستورات MOSFET. [ 12 ]

ساهمت التكاليف المتزايدة للمواد والتصنيع، بالإضافة إلى اهتمام الجمهور بمواد إلكترونية أكثر ملاءمة للبيئة، في دعم تطوير الإلكترونيات العضوية في السنوات الأخيرة. في عام 1986، أعلن باحثو شركة ميتسوبيشي إلكتريك، هـ. كوزوكا، وأ. تسومورا، وتسونيا أندو، عن أول ترانزستور عضوي ذي تأثير حقلي، [ 13 ] [ 14 ] يعتمد على بوليمر جزيئات الثيوفين . [ 15 ] يُعد بوليمر الثيوفين نوعًا من البوليمرات المترافقة القادرة على توصيل الشحنات، مما يُغني عن استخدام أشباه موصلات أكسيد المعادن باهظة الثمن. بالإضافة إلى ذلك، أظهرت بوليمرات مترافقة أخرى خصائص شبه موصلة. كما شهد تصميم ترانزستورات التأثير الحقلي العضوية (OFET) تحسنًا ملحوظًا في العقود القليلة الماضية. يُصمم العديد من هذه الترانزستورات الآن بناءً على نموذج ترانزستور الأغشية الرقيقة (TFT)، مما يسمح باستخدام مواد أقل توصيلًا في تصميمها. وقد أُدخلت تحسينات على هذه النماذج في السنوات الأخيرة لتحسين حركية التأثير الحقلي ونسب التيار في حالتي التشغيل والإيقاف.

مواد

من السمات الشائعة لمواد الترانزستورات العضوية ذات التأثير الحقلي (OFET) وجود نظام إلكتروني π عطري أو مترافق ، مما يسهل عدم تمركز الدوال الموجية المدارية. ويمكن إضافة مجموعات ساحبة أو مانحة للإلكترونات لتسهيل نقل الثقوب أو الإلكترونات.

تم الإبلاغ عن استخدام العديد من المواد العطرية والمترافقة كطبقة شبه موصلة نشطة في ترانزستورات التأثير الحقلي العضوية (OFETs)، بما في ذلك الجزيئات الصغيرة مثل الروبين ، والتتراسين ، والبنتاسين ، والدي إندينوبيريلين ، والبيريلين ديميد ، وتيتراسيانوكوينوديميثان (TCNQ)، والبوليمرات مثل البولي ثيوفين (وخاصة بولي (3-هكسيل ثيوفين) (P3HT))، والبولي فلورين ، والبولي دياسيتيلين ، وبولي (2،5-ثينيلين فينيلين) ، وبولي (بارا-فينيلين فينيلين) (PPV).

يُعدّ هذا المجال نشطًا للغاية، حيث تُنشر أسبوعيًا تقارير عن مركبات جديدة تمّ تركيبها واختبارها في مجلات بحثية مرموقة. وتوجد العديد من المقالات الاستعراضية التي توثّق تطوير هذه المواد. [ 16 ] [ 17 ] [ 18 ] [ 19 ] [ 20 ]

تُظهر ترانزستورات التأثير الحقلي العضوية (OFETs) القائمة على الروبين أعلى حركية لحاملات الشحنة، تتراوح بين 20 و40 سم²  / (فولت·ثانية). ومن المواد الشائعة الأخرى المستخدمة في ترانزستورات التأثير الحقلي العضوية البنتاكين، الذي يُستخدم منذ ثمانينيات القرن الماضي، ولكن حركية حاملات الشحنة فيه أقل من الروبين بمقدار 10 إلى 100 مرة (بحسب الركيزة). [ 20 ] تكمن المشكلة الرئيسية في البنتاكين، كما هو الحال مع العديد من الموصلات العضوية الأخرى، في تأكسده السريع في الهواء لتكوين بنتاكين-كينون. مع ذلك، إذا تم أكسدة البنتاكين مسبقًا، واستُخدم بنتاكين-كينون الناتج كعازل للبوابة، فإن حركية حاملات الشحنة يمكن أن تقترب من قيم الروبين. تُشبه تقنية أكسدة البنتاكين هذه أكسدة السيليكون المستخدمة في إلكترونيات السيليكون. [ 16 ]

ينتج عن التتراثيافولفالين متعدد البلورات ونظائره حركية تتراوح بين 0.1 و1.4 سم²  / (فولت·ثانية). مع ذلك، تتجاوز الحركية 10 سم² / (فولت·ثانية) في سداسي ميثيلين-تتراثيافولفالين أحادي البلورة (HMTTF) المُنمّى من المحلول أو المُنمّى بتقنية نقل البخار. يختلف جهد التشغيل/الإيقاف للأجهزة المُنمّاة بهاتين التقنيتين، ويُعزى ذلك على الأرجح إلى ارتفاع درجات حرارة المعالجة المستخدمة في عملية النمو بتقنية نقل البخار. [ 16 ]

تعتمد جميع الأجهزة المذكورة أعلاه على الموصلية من النوع p. أما ترانزستورات التأثير الحقلي العضوية من النوع N فلا تزال في مراحلها الأولى. وهي تعتمد عادةً على بيريلين ثنائي الإيميد أو الفوليرين أو مشتقاتهما، وتُظهر حركية إلكترونية أقل من 2 سم²  / (فولت·ثانية). [ 17 ]

تصميم أجهزة الترانزستورات العضوية ذات التأثير الحقلي

تتكون ترانزستورات تأثير المجال من ثلاثة مكونات أساسية: المصدر، والمصب، والبوابة. تعمل هذه الترانزستورات عادةً كمكثف، وتتألف من لوحين. يعمل أحدهما كقناة موصلة بين نقطتي تلامس أوميتين ، تُسميان المصدر والمصب. أما اللوح الآخر، فيتحكم في الشحنة المُستحثة في القناة، ويُسمى البوابة. يكون اتجاه حركة حاملات الشحنة في القناة من المصدر إلى المصب. وبالتالي، فإن العلاقة بين هذه المكونات الثلاثة هي أن البوابة تتحكم في حركة حاملات الشحنة من المصدر إلى المصب. [ 21 ]

عند تطبيق مفهوم المكثف هذا على تصميم الجهاز، يمكن بناء أجهزة متنوعة بناءً على الاختلاف في وحدة التحكم - أي البوابة. قد يشمل ذلك مادة البوابة، وموقعها بالنسبة للقناة، وكيفية عزلها عن القناة، ونوع حاملات الشحنة التي يتم تحفيزها بواسطة جهد البوابة في القناة (مثل الإلكترونات في جهاز ذي قناة n، والفجوات في جهاز ذي قناة p، وكلا النوعين من الإلكترونات والفجوات في جهاز الحقن المزدوج).

الشكل 1. رسم تخطيطي لثلاثة أنواع من ترانزستور تأثير المجال (FET): (أ) ترانزستور تأثير المجال المعدني-العازل-شبه الموصل (MISFET)؛ (ب) ترانزستور تأثير المجال المعدني-شبه الموصل (MESFET)؛ (ج) ترانزستور الأغشية الرقيقة (TFT).

تم تصنيفها حسب خصائص الناقل، وتظهر ثلاثة أنواع من ترانزستورات تأثير المجال بشكل تخطيطي في الشكل 1. [ 22 ] وهي MOSFET (ترانزستور تأثير المجال المعدني-أكسيد-شبه الموصل)، وMESFET (ترانزستور تأثير المجال المعدني-شبه الموصل) وTFT (ترانزستور الأغشية الرقيقة).

MOSFET

يُعد ترانزستور MOSFET (ترانزستور تأثير المجال المعدني-أكسيد-شبه الموصل) من أبرز أنواع ترانزستورات تأثير المجال وأكثرها استخدامًا في الإلكترونيات الدقيقة الحديثة . توجد أنواع مختلفة ضمن هذه الفئة، مثل ترانزستور MISFET (ترانزستور تأثير المجال المعدني-العازل-شبه الموصل) وترانزستور IGFET (ترانزستور تأثير المجال ذو البوابة المعزولة). يوضح الشكل 1أ مخططًا لترانزستور MISFET. يتم توصيل المصدر والمصب بواسطة شبه موصل، بينما تفصل طبقة عازلة البوابة عن القناة. في حال عدم وجود جهد انحياز (فرق جهد) مطبق على البوابة، يحدث انحناء في نطاق الطاقة نتيجةً لاختلاف الطاقة بين نطاق التوصيل المعدني ومستوى فيرمي لشبه الموصل . وبالتالي، يتشكل تركيز أعلى من الثقوب على سطح التماس بين شبه الموصل والعازل. عند تطبيق جهد انحياز موجب كافٍ على ملامسة البوابة، يصبح نطاق الطاقة المنحني مستويًا. عند تطبيق جهد انحياز موجب أكبر، يحدث انحناء في نطاق الطاقة في الاتجاه المعاكس، وتُستنفد الفجوات من المنطقة القريبة من سطح التماس بين العازل وشبه الموصل. ثم تتشكل منطقة مستنفدة. وعند تطبيق جهد انحياز موجب أكبر، يصبح انحناء نطاق الطاقة كبيرًا جدًا لدرجة أن مستوى فيرمي عند سطح التماس بين شبه الموصل والعازل يقترب من قاع نطاق التوصيل أكثر من اقترابه من قمة نطاق التكافؤ، وبالتالي، تتشكل طبقة انعكاس من الإلكترونات، مما يوفر قناة التوصيل. وأخيرًا، يتم تشغيل الجهاز. [ 23 ]

ترانزستور MESFET

يُوضح الشكل 1ب النوع الثاني من الأجهزة. ويكمن الاختلاف الوحيد بين هذا النوع وجهاز MISFET في أن المصدر والمصب من النوع n متصلان بمنطقة من النوع n. في هذه الحالة، تمتد منطقة الاستنزاف على كامل قناة النوع n عند جهد بوابة صفري في جهاز "مُطفأ" عادةً (وهو ما يُشابه الانحياز الموجب الأكبر في حالة MISFET). أما في الجهاز "المُشغل" عادةً، فلا يتم استنزاف جزء من القناة، مما يؤدي إلى مرور تيار عند جهد بوابة صفري.

شاشة TFT

يوضح الشكل 1ج ترانزستورًا رقيق الأغشية (TFT). في هذا الترانزستور، تُرسّب أقطاب المصدر والمصب مباشرةً على القناة الموصلة (طبقة رقيقة من أشباه الموصلات)، ثم تُرسّب طبقة رقيقة من العازل بين أشباه الموصلات وملامس البوابة المعدني. يشير هذا التركيب إلى عدم وجود منطقة استنزاف تفصل الجهاز عن الركيزة. عند انعدام الانحياز، تُطرد الإلكترونات من السطح نتيجةً لاختلاف مستوى فيرمي بين أشباه الموصلات والمعادن، مما يؤدي إلى انحناء نطاق الطاقة في أشباه الموصلات. في هذه الحالة، لا توجد حركة لحاملات الشحنة بين المصدر والمصب. عند تطبيق شحنة موجبة، يؤدي تراكم الإلكترونات على السطح البيني إلى انحناء أشباه الموصلات في الاتجاه المعاكس، مما يؤدي إلى انخفاض نطاق التوصيل بالنسبة لمستوى فيرمي. عندئذٍ، تتشكل قناة عالية التوصيل عند السطح البيني (كما هو موضح في الشكل 2).

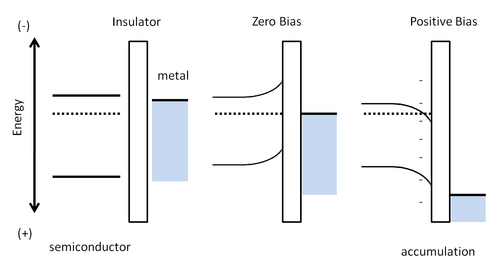

الشكل 2: رسم تخطيطي لانحناء النطاق في نموذج جهاز TFT.

اختيار

تعتمد ترانزستورات التأثير الحقلي العضوية (OFETs) بنية ترانزستورات الأغشية الرقيقة (TFTs). ومع تطور البوليمرات الموصلة، تم إدراك الخصائص شبه الموصلة للجزيئات المترافقة الصغيرة. وقد ازداد الاهتمام بترانزستورات التأثير الحقلي العضوية بشكل كبير خلال العقد الماضي، وذلك لأسباب عديدة. فقد تحسن أداء هذه الترانزستورات بشكل ملحوظ، حتى بات بإمكانها منافسة ترانزستورات الأغشية الرقيقة المصنوعة من السيليكون غير المتبلور (a-Si) من حيث حركية تأثير المجال التي تتراوح بين 0.5 و 1 سم² فولت⁻¹ ث⁻¹ ونسب  تيار التشغيل / الإيقاف (التي تشير إلى قدرة الجهاز على الإيقاف) التي تتراوح بين 10⁶ و10⁸ . وقد سُجلت حاليًا قيم حركية لترانزستورات التأثير الحقلي العضوية ذات الأغشية الرقيقة تبلغ 5 سم² فولت⁻¹ ث⁻¹ في حالة الجزيئات الصغيرة المُرسبة بالتفريغ [ 24 ] ، و0.6 سم² فولت⁻¹ ث⁻¹ للبوليمرات المُعالجة بالمحاليل [ 25 ] . ونتيجةً لذلك، ازداد الاهتمام الصناعي باستخدام ترانزستورات التأثير الحقلي العضوية (OFETs) في التطبيقات التي لا تتوافق حاليًا مع استخدام السيليكون غير المتبلور (a-Si) أو تقنيات الترانزستورات غير العضوية الأخرى. ومن أبرز مزاياها التقنية إمكانية ترسيب جميع طبقاتها وتشكيلها في درجة حرارة الغرفة باستخدام مزيج من المعالجة المحلولية منخفضة التكلفة والطباعة المباشرة، مما يجعلها مثاليةً لتنفيذ وظائف إلكترونية واسعة النطاق ومنخفضة التكلفة على ركائز مرنة. [ 26 ]

تحضير الجهاز

مخطط دائرة الترانزستور العضوي ذي التأثير الحقلي (OFET)

يُعدّ السيليكون المؤكسد حراريًا ركيزة تقليدية لترانزستورات التأثير الحقلي العضوية (OFETs)، حيث يعمل ثاني أكسيد السيليكون كعازل للبوابة. عادةً ما تُرسّب طبقة الترانزستور النشطة على هذه الركيزة باستخدام إحدى الطرق التالية: (أ) التبخير الحراري، (ب) الطلاء من محلول عضوي، أو (ج) الترقق الكهروستاتيكي. تُنتج الطريقتان الأوليان طبقات نشطة متعددة البلورات؛ وهما أسهل بكثير في الإنتاج، لكنهما تُنتجان أداءً ضعيفًا نسبيًا للترانزستور. توجد العديد من الاختلافات لتقنية الطلاء بالمحلول (ب)، بما في ذلك الطلاء بالغمس ، والطلاء بالدوران ، والطباعة النفاثة للحبر، والطباعة بالشاشة . تعتمد تقنية الترقق الكهروستاتيكي على التقشير اليدوي لطبقة رقيقة من بلورة عضوية واحدة؛ وهي تُنتج طبقة نشطة أحادية البلورة ذات جودة فائقة، إلا أنها أكثر تعقيدًا. يقل سمك أكسيد البوابة والطبقة النشطة عن ميكرومتر واحد. [ 16 ]

النقل بالناقل

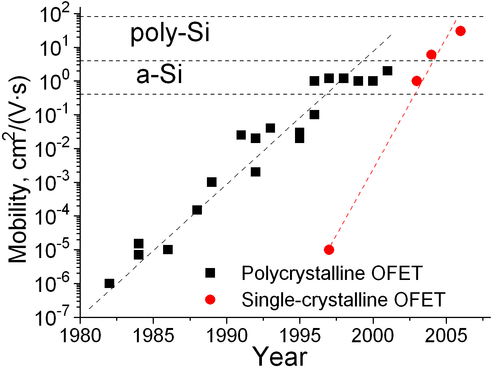

تطور حركة حاملات الشحنة في الترانزستور العضوي ذي التأثير الحقلي [ 16 ]

يتميز نقل الشحنات في ترانزستورات التأثير الحقلي العضوية (OFET) بانتشارها ثنائي الأبعاد (2D) عبر الجهاز. وقد استُخدمت تقنيات تجريبية متنوعة في هذه الدراسة، مثل تجربة هاينز-شوكلي لقياس أزمنة عبور الشحنات المحقونة، وتجربة زمن الطيران (TOF) [ 27 ] لتحديد حركة الشحنات، وتجربة انتشار موجات الضغط لاستكشاف توزيع المجال الكهربائي في العوازل، وتجربة الطبقة الأحادية العضوية لاستكشاف التغيرات ثنائية القطب الاتجاهية، وتوليد التوافقي الثاني المُحلل زمنيًا بصريًا (TRM-SHG)، وغيرها. بينما تنتشر الشحنات عبر ترانزستورات التأثير الحقلي العضوية متعددة البلورات بطريقة شبيهة بالانتشار (محدودة بالفخاخ) [ 28 ] ، فإنها تتحرك عبر نطاق التوصيل في أفضل ترانزستورات التأثير الحقلي العضوية أحادية البلورة [ 16 ] .

يُعدّ معامل حركة حاملات الشحنة أهمّ معيار لنقل الشحنات في ترانزستورات التأثير الحقلي العضوية (OFET). يوضح الرسم البياني تطور هذا المعامل على مرّ سنوات البحث في ترانزستورات التأثير الحقلي العضوية، وذلك بالنسبة لترانزستورات التأثير الحقلي العضوية متعددة البلورات وأحادية البلورة. تشير الخطوط الأفقية إلى أدلة المقارنة مع المنافسين الرئيسيين لترانزستورات التأثير الحقلي العضوية، وهما السيليكون غير المتبلور (a-Si) والسيليكون متعدد البلورات. يكشف الرسم البياني أن معامل حركة حاملات الشحنة في ترانزستورات التأثير الحقلي العضوية متعددة البلورات يُضاهي معامل حركة حاملات الشحنة في السيليكون غير المتبلور، بينما يقترب معامل حركة حاملات الشحنة في ترانزستورات التأثير الحقلي العضوية القائمة على الروبين (20-40  سم² /(فولت·ثانية)) من معامل حركة حاملات الشحنة في أفضل أجهزة السيليكون متعدد البلورات. [ 16 ]

يُعدّ تطوير نماذج دقيقة لحركة حاملات الشحنة في الترانزستورات العضوية ذات التأثير الحقلي (OFETs) مجالًا بحثيًا نشطًا. وقد طوّر فيشوك وزملاؤه نموذجًا تحليليًا لحركة حاملات الشحنة في هذه الترانزستورات، يأخذ في الحسبان كثافة حاملات الشحنة وتأثير البولارون . [ 29 ]

بينما يتم عادةً حساب متوسط ​​كثافة حاملات الشحنة كدالة لجهد البوابة عند استخدامه كمدخل لنماذج حركة حاملات الشحنة، [ 30 ] فقد ثبت أن مطيافية الانعكاس ذات السعة المعدلة (MARS) توفر خريطة مكانية لكثافة حاملات الشحنة عبر قناة OFET. [ 31 ]

ترانزستورات الأغشية الرقيقة العضوية الباعثة للضوء

نظرًا لمرور تيار كهربائي عبر هذا الترانزستور، يُمكن استخدامه كجهاز باعث للضوء، جامعًا بذلك بين تعديل التيار وانبعاث الضوء. في عام ٢٠٠٣، أعلن فريق بحثي ألماني عن أول ترانزستور عضوي باعث للضوء ذي تأثير حقلي (OLET). [ ٣٢ ] يتألف هيكل الجهاز من أقطاب مصدر ومصب ذهبية متشابكة، وطبقة رقيقة من التتراسين متعدد البلورات . تُحقن الشحنات الموجبة ( الفجوات ) والشحنات السالبة ( الإلكترونات ) من أقطاب الذهب إلى هذه الطبقة، مما يؤدي إلى انبعاث الضوء الكهربائي من التتراسين.
