دليل تصميم نظام الحاسوب الشخصي
دليل تصميم نظام الحاسوب الشخصي (المعروف أيضًا باسم مواصفات PC-97 أو PC-98 أو PC-99 أو PC 2001 ) هو سلسلة من متطلبات وتوصيات تصميم الأجهزة لأجهزة الحاسوب الشخصية المتوافقة مع IBM PC ، والتي جمعتها شركتا مايكروسوفت وإنتل خلال الفترة 1997-2001. وكان الهدف منه مساعدة المصنّعين على توفير أجهزة تستفيد على النحو الأمثل من إمكانيات نظام التشغيل مايكروسوفت ويندوز ، وتبسيط إعداد واستخدام هذه الحواسيب.
تُحدد متطلبات محددة لكل جزء من أجزاء الحاسوب القياسي وأكثر أنواع الأجهزة الطرفية شيوعاً. وينبغي أن يتعرف نظام التشغيل تلقائياً على الأنظمة والأجهزة التي تستوفي هذه المواصفات ويقوم بتهيئتها .
الإصدارات
صدرت أربع نسخ من دليل تصميم أنظمة الحاسوب الشخصي. في نسخة PC-97، تم التمييز بين متطلبات الحاسوب الشخصي الأساسي ، وحاسوب محطة العمل، وحاسوب الترفيه . وفي نسخة PC-98، أُضيف الحاسوب المحمول كفئة. أما في نسخة PC 2001، فقد تم حذف فئة حاسوب الترفيه .
| إصدار | تاريخ |
|---|---|
| PC-97 | 9 فبراير 1998 |
| PC-98 | 31 ديسمبر 1998 |
| PC-99 | 14 يوليو 1999 |
| PC 2001 | 2 نوفمبر 2000 |
PC-97
مطلوب:
- معالج بنتيوم بسرعة 120 ميجاهرتز ، أو معالج MIPS R4x00 ، أو معالج Digital Alpha 21064 (EV4)، أو معالج IBM PowerPC (الأنواع الثلاثة الأخيرة فقط في نظام التشغيل Windows NT ).
- ذاكرة وصول عشوائي (RAM) سعة 16 ميجابايت
النسخة الأولية.
- تم إدخال نظام ترميز لوني لموصلات لوحة مفاتيح PS/2 (بنفسجي) وموصلات فأرة PS/2 (أخضر).
PC-98
موجه للأنظمة التي تُستخدم مع نظامي التشغيل ويندوز 98 أو ويندوز 2000. المتطلبات:
- معالج بنتيوم بسرعة 200 ميجاهرتز بتقنية MMX (أو أداء مكافئ)
- ذاكرة تخزين مؤقتة من المستوى الثاني بحجم 256 كيلوبايت
- ذاكرة وصول عشوائي 32 ميجابايت (موصى به: 64 ميجابايت من ذاكرة الوصول العشوائي الديناميكية 66 ميجاهرتز)
- ACPI 1.0 (بما في ذلك سلوك زر الطاقة)
- تشغيل سريع لنظام BIOS (اختبار ذاكرة الوصول العشوائي المحدود، بدون اختبار القرص المرن، شاشة بدء تشغيل بسيطة، إلخ).
- التوافق مع نظام BIOS Y2K
- بيئة ما قبل التمهيد PXE
تم نشره برقم ISBN 1-57231-716-7.
PC-99
مطلوب:
- معالج بسرعة 300 ميجاهرتز
- ذاكرة وصول عشوائي 64 ميجابايت
- USB
- نظام ترميز لوني شامل للمنافذ والموصلات (انظر أدناه)
يُنصح بشدة بعدم القيام بذلك:
- أجهزة غير قابلة للتوصيل والتشغيل
- فتحات ISA
تم نشره برقم ISBN 0-7356-0518-1.
PC 2001
مطلوب:
- معالج بسرعة 667 ميجاهرتز
- ذاكرة وصول عشوائي 64 ميجابايت
النسخة النهائية. أول نسخة تشترط تفعيل وحدات الإدخال/الإخراج المساعدة (IO- APICs) على جميع أنظمة سطح المكتب. تركز هذه النسخة بشكل كبير على الأنظمة التي تم تقليل اعتمادها على الأنظمة القديمة أو الأنظمة الخالية منها . بعض العناصر "القديمة" مثل فتحات توسيع ISA واعتماد الأجهزة على نظام MS-DOS ممنوعة تمامًا، بينما يُنصح بشدة بتجنب عناصر أخرى. [ 1 ]
يزيل نظام التشغيل PC 2001 التوافق مع خط A20 : "إذا كانت منطق توليد A20M# لا تزال موجودة في النظام، فيجب إنهاء هذا المنطق بحيث لا تؤدي عمليات الكتابة البرمجية إلى منفذ الإدخال/الإخراج 92، البت 1، إلى تأكيد A20M# للمعالج." [ 2 ]
نظام ترميز لوني للموصلات والمنافذ

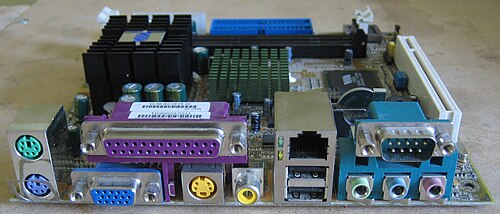

لعلّ أبرز تأثيرٍ دائمٍ وواضحٍ للمستخدم النهائي لنظام PC 99 هو تقديمه نظام ترميز لوني لأنواع المقابس والموصلات القياسية المختلفة المستخدمة في أجهزة الكمبيوتر. [ 3 ] ولأنّ العديد من الموصلات تبدو متشابهةً للغاية، خاصةً بالنسبة لمستخدمي الكمبيوتر المبتدئين، فقد سهّل هذا النظام عليهم توصيل الأجهزة الطرفية بالمنافذ الصحيحة في الكمبيوتر. وقد اعتمدت جميع شركات تصنيع أجهزة الكمبيوتر واللوحات الأم تقريبًا هذا الترميز اللوني تدريجيًا . كما اعتمدت بعض شركات تصنيع الأجهزة الطرفية هذا الترميز اللوني على نطاق واسع.
| قيمة اللون / بانتون | وظيفة | موصل على الكمبيوتر الشخصي | ||
|---|---|---|---|---|
| فأرة ولوحة مفاتيح | ||||
| أخضر / 3395 درجة مئوية | فأرة PS/2 / جهاز تأشير | موصل أنثى صغير DIN ذو 6 دبابيس | ||
| بنفسجي / 2715C | لوحة مفاتيح PS/2 | |||
| ذهبي / 131 درجة مئوية | منفذ الألعاب / MIDI | أنثى من النوع D ذات 15 سنًا | ||
| المدخلات/المخرجات العامة | ||||
| أسود / 426C | USB 1 | منفذ USB من النوع A أنثى | ||
| رمادي / 424 درجة مئوية | IEEE 1394 (FireWire) | فاير واير 400 ذو 6 دبابيس | ||
| بورغندي / 235 درجة مئوية | منفذ متوازي | أنثى من النوع D ذات 25 سنًا | ||
| أزرق مخضر أو فيروزي / 322 درجة مئوية | منفذ تسلسلي | ذكر ذو 9 دبابيس من النوع D | ||
| فيديو | ||||
| أزرق / 661 درجة مئوية | شاشة تناظرية | موصل VGA أنثى ذو 15 سنًا | ||
| أبيض | شاشة رقمية | أنثى DVI | ||
| أصفر / 123 درجة مئوية | الفيديو متوفر الآن: S-Video | موصل صغير DIN رباعي الأطراف | ||
| أصفر / 123 درجة مئوية | فيديو مُدمج | مقبس RCA | ||
| صوتي | ||||
| وردي / 701C | مدخل صوت الميكروفون التناظري (أحادي أو ستيريو). | 3.5 مم TRS | ||
| أزرق فاتح / 284 درجة مئوية | مدخل صوتي تناظري بمستوى خطي . | |||
| أخضر ليموني / 577 درجة مئوية | مخرج صوت تناظري بمستوى خطي. | |||
| برتقالي / 157 درجة مئوية | مخرج صوت تناظري للسماعة المركزية ومضخم الصوت | |||
| بني / 4645C | مخرج صوت تناظري لمكبرات الصوت "من اليمين إلى اليسار". | |||
أيقونات
من بين الآثار طويلة الأمد لدليل تصميم أنظمة الحاسوب الشخصي، توصيته بمجموعة من الأيقونات التي صممتها مايكروسوفت . ظهرت هذه الأيقونات لأول مرة في دليل تصميم الأجهزة لنظام التشغيل ويندوز 95. [ 4 ] ورغم أن استخدام هذه الأيقونات لم يكن إلزاميًا، إلا أنها أصبحت معيارًا فعليًا . [ 5 ] [ 6 ] وقد قامت شركة هيوليت-باكارد وغيرها بتوسيع هذه المجموعة من الأيقونات لاحقًا .
| رمز | وظيفة | موصل على الكمبيوتر الشخصي | |
|---|---|---|---|
| فأرة ولوحة مفاتيح | |||
 | فأرة | متنوع | |
 | |||
 | لوحة المفاتيح | ||
 | |||
 | منفذ الألعاب / MIDI | أنثى من النوع D ذات 15 سنًا | |
 | منفذ اللعبة | ||
 | MIDI | ||
| المدخلات/المخرجات العامة | |||
 | USB | منفذ USB من النوع A أنثى | |
 | محطة إرساء الكمبيوتر المحمول | متنوع | |
 | |||
 | IEEE 1394 (FireWire) | فاير واير | |
 | إيثرنت | 8 الوضع 8 الاتصال (8P8C) أنثى | |
 | متنوع | ||
 | |||
 | طابعة | متنوع | |
 | SCSI | موصل SCSI | |
 | |||
 | خط أرضي / مودم | أنثى RJ11 | |
 | |||
| منفذ تسلسلي | ذكر ذو 9 دبابيس من النوع D | |
 | |||
 | منفذ متوازي | أنثى من النوع D ذات 25 سنًا | |
| فيديو | |||
 | شاشة تناظرية | موصل VGA أنثى وذكر ذو 15 سنًا . | |
 | شاشة | متنوع | |
| صوتي | |||
 | مدخل صوت الميكروفون التناظري (أحادي أو ستيريو). | 3.5 مم TRS | |
 | |||
 | مدخل صوتي تناظري بمستوى خطي . | ||
 | |||
 | |||
 | مخرج صوت تناظري بمستوى خطي. | ||
 | |||
 | |||
 | مخرج صوت تناظري لسماعات الرأس . | ||
 | |||
 | مخرج صوت تناظري للسماعات . | ||
 | مخرج صوت تناظري لسماعة الهاتف . | 4 وضعية اتصال 4 (4P4C) أنثى | |
 | |||
