بطاقة الكمبيوتر الشخصي

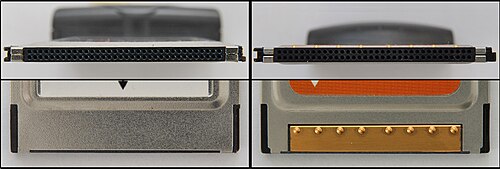

بطاقة PC Card هي معيار تقني يحدد واجهة بطاقة توسعة لأجهزة الكمبيوتر المحمولة والمساعدات الرقمية الشخصية . ^{[ 1 ]} قدمت PCMCIA في الأصل بطاقة PCMCIA ذات 16 بت والمبنية على معيار ISA في عام 1990، ولكنها أعادت تسميتها إلى PC Card في مارس 1995 لتجنب الخلط مع اسم المنظمة. ^{[ 2 ]} تم تقديم بطاقة CardBus PC Card كإصدار 32 بت من بطاقة PC Card الأصلية، استنادًا إلى مواصفات PCI . فتحات CardBus متوافقة مع الإصدارات السابقة ، ولكن الفتحات الأقدم غير متوافقة مع الإصدارات اللاحقة من بطاقات CardBus.

على الرغم من أنها صُممت في الأصل كمعيار لبطاقات توسيع الذاكرة لتخزين الكمبيوتر ، إلا أن وجود معيار عام قابل للاستخدام لأجهزة الكمبيوتر المحمولة الطرفية أدى إلى تطوير أنواع عديدة من الأجهزة بما في ذلك بطاقات الشبكة وأجهزة المودم والأقراص الصلبة .

تم استبدال منفذ بطاقة الكمبيوتر الشخصي بواجهة ExpressCard منذ عام 2003، والتي طورتها في البداية أيضًا منظمة PCMCIA. تم حل المنظمة في عام 2009، وتم دمج أصولها في منتدى مطوري USB .

احتوت العديد من أجهزة الكمبيوتر المحمولة في التسعينيات على فتحتين متجاورتين من النوع الثاني، مما أتاح تركيب بطاقتين من النوع الثاني أو بطاقة واحدة مزدوجة السماكة من النوع الثالث. كما استُخدمت هذه البطاقات في كاميرات SLR الرقمية المبكرة، مثل سلسلة Kodak DCS 300. مع ذلك، لم يعد استخدامها الأصلي لتوسيع سعة التخزين شائعًا.

استمرت بعض الشركات المصنعة مثل ديل في تقديمها حتى عام 2012 في أجهزة الكمبيوتر المحمولة XFR المتينة الخاصة بها. ^{[ 3 ]}

استخدمت مرسيدس-بنز قارئ بطاقات PCMCIA في سيارات الفئة S W221 خلال الفترة من 2006 إلى 2009. وكان يُستخدم لقراءة ملفات الوسائط المتعددة، مثل ملفات الصوت MP3، لتشغيلها عبر نظام المعلومات والترفيه COMAND. بعد عام 2009، تم استبداله بقارئ بطاقات SD قياسي.

تضمنت بعض المركبات من طرازات هوندا ونيسان التي تم إنتاجها في العقد الأول من القرن الحادي والعشرين قارئ بطاقات الكمبيوتر الشخصي مدمجًا في نظام الصوت .

تتضمن بعض أجهزة الترفيه الاستهلاكية من العلامات التجارية اليابانية، مثل أجهزة التلفزيون، فتحة لبطاقة الكمبيوتر لتشغيل الوسائط. ^{[ 4 ]}

تحتوي معظم أجهزة التلفزيون المزودة باستقبال الأقمار الصناعية على وحدة الوصول المشروط، وهي عبارة عن فتحة بطاقة كمبيوتر لفك تشفير القنوات.

كانت محولات بطاقات الكمبيوتر الشخصي لفتحات ISA متوفرة عندما كانت هذه التقنيات رائجة. كما صُنعت محولات Cardbus لفتحات PCI. وكانت هذه المحولات تُستخدم أحيانًا لتركيب بطاقات PCMCIA اللاسلكية (802.11) في أجهزة الكمبيوتر المكتبية المزودة بفتحات PCI. ^{[ 5 ]}

تستخدم أجهزة ألعاب تايتو جي-نت، المبنية على جهاز بلاي ستيشن الأصلي ، بطاقة الكمبيوتر الشخصي كوسيلة لتوزيع البرامج، مما يسمح باستبدال الألعاب دون الحاجة إلى استبدال لوحة الألعاب بالكامل. [ ^{6 ] كما} استخدمت كونامي بطاقة الكمبيوتر الشخصي في جهازها سيستم 573 ، المبني أيضًا على جهاز بلاي ستيشن الأصلي، لأغراض مماثلة. ^{[ 7 ] [ 8 ]} تضمنت طرازات بلاي ستيشن 2 الأولى في اليابان (SCPH-10000 وSCPH-15000 وSCPH-18000) فتحة لبطاقة الكمبيوتر الشخصي لتثبيت محول شبكة (إصدار بطاقة الكمبيوتر الشخصي؛ SCPH-10190) وقرص صلب خارجي (SCPH-20400)؛ وقد استُبدلت هذه الفتحة بفتحة التوسعة في الطرازات اللاحقة (SCPH-3000x وما بعدها).

قبل ظهور بطاقة PCMCIA، كان المنفذ المتوازي يُستخدم بشكل شائع للأجهزة الطرفية المحمولة. ^{[ 9 ]}

نُشر معيار بطاقة PCMCIA 1.0 من قِبل الرابطة الدولية لبطاقات ذاكرة الحواسيب الشخصية في نوفمبر 1990، وسرعان ما تبنّته أكثر من ثمانين شركة مصنّعة. ^{[ 10 ] [ 11 ]} وهو يُطابق معيار بطاقة الذاكرة الياباني JEIDA 4.0. ^{[ 11 ]} وقد طُوّر في الأصل لدعم بطاقات الذاكرة . ^{[ 12 ]}

قامت شركة إنتل بوضع مواصفات بنية البطاقة القابلة للتبديل (ExCA)، ولكنها قامت لاحقًا بدمجها في PCMCIA. ^{[ 13 ]}

أطلقت شركة سانديسك (التي كانت تعمل آنذاك تحت اسم "صن ديسك") بطاقة PCMCIA الخاصة بها في أكتوبر 1992. وكانت الشركة أول من طرح بطاقة ذاكرة فلاش قابلة للكتابة لجهاز HP 95LX (وهو حاسوب جيب مبكر يعمل بنظام MS-DOS). تتوافق هذه البطاقات مع معيار PCMCIA-ATA التكميلي، مما يسمح لها بالظهور كأقراص صلبة IDE تقليدية لجهاز 95LX أو أي حاسوب شخصي. وقد أتاح ذلك ميزة رفع الحد الأقصى للسعة إلى 32  ميجابايت كاملة، وهي السعة المتاحة في نظام DOS 3.22 على جهاز 95LX. ^{[ 14 ]}

كانت شركة نيو ميديا ​​كوربوريشن من أوائل الشركات التي تأسست لغرض تصنيع بطاقات الكمبيوتر الشخصي تحديداً؛ وأصبحت مورداً رئيسياً للمعدات الأصلية لمصنعي أجهزة الكمبيوتر المحمولة مثل توشيبا وكومباك لمنتجات بطاقات الكمبيوتر الشخصي. ^{[ 15 ]}

سرعان ما اتضح أن معيار بطاقة PCMCIA بحاجة إلى توسيع لدعم بطاقات الإدخال/الإخراج "الذكية" لتلبية الحاجة المتزايدة لبطاقات الفاكس والمودم وشبكات LAN والأقراص الصلبة والأقراص المرنة. ^{[ 10 ]} كما احتاج إلى آليات مقاطعة وتوصيل سريع ، مما استلزم تعريف واجهات جديدة لنظام الإدخال والإخراج الأساسي (BIOS) ونظام التشغيل. ^{[ 10 ]} أدى ذلك إلى إصدار النسخة 2.0 من معيار PCMCIA و JEIDA 4.1 في سبتمبر 1991، ^{[ 10 ] [ 11 ]} والتي شهدت تصحيحات وتوسيعًا مع خدمات البطاقة (CS) في معيار PCMCIA 2.1 في نوفمبر 1992. ^{[ 10 ] [ 11 ]}

إدراكًا منها لنطاقها المتوسع الذي يتجاوز الذاكرة، ولتسهيل التسويق، حصلت الجمعية على حقوق استخدام مصطلح "بطاقة الكمبيوتر الشخصي" من شركة IBM . وكان هذا هو اسم المعيار بدءًا من الإصدار الثاني من المواصفات. استُخدمت هذه البطاقات في الشبكات اللاسلكية وأجهزة المودم وغيرها من الوظائف في أجهزة الكمبيوتر المحمولة.

بعد إصدار بطاقة ExpressCard القائمة على PCIe في عام 2003، بدأ مصنعو أجهزة الكمبيوتر المحمولة في تركيب فتحات ExpressCard في أجهزة الكمبيوتر المحمولة الجديدة بدلاً من فتحات PC Card.

تستخدم جميع أجهزة بطاقة الكمبيوتر حزمة ذات حجم مماثل يبلغ طولها 85.6 مليمتر (3.37 بوصة) وعرضها 54.0 مليمتر (2.13 بوصة) ، وهو نفس حجم بطاقة الائتمان . ^{[ 16 ]}

النوع الأول

البطاقات المصممة وفقًا للمواصفات الأصلية (PCMCIA 1.0) من النوع الأول، وتتميز بواجهة 16 بت. يبلغ سمكها 3.3 مليمتر (0.13 بوصة) ، وتحتوي على صفين من 34 ثقبًا (68 ثقبًا إجمالًا) على طول الحافة القصيرة كواجهة توصيل. تُستخدم بطاقات PC من النوع الأول عادةً لأجهزة الذاكرة مثل ذاكرة الوصول العشوائي (RAM )، وذاكرة الفلاش ، وبطاقات OTP (قابلة للبرمجة لمرة واحدة) ، وبطاقات SRAM .

النوع الثاني

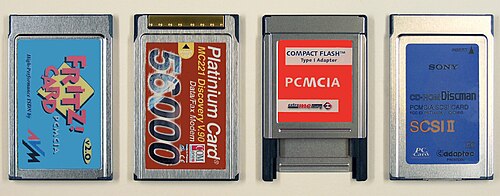

تم تقديمها مع الإصدار 2.0 من المعيار. ^{[ 17 ]} تستخدم بطاقات الكمبيوتر الشخصي من النوع الثاني وما فوق صفين من 34 منفذًا، ولها واجهة 16 أو 32 بت. يبلغ سمكها 5.0 مليمترات (0.20 بوصة) . قدمت بطاقات النوع الثاني دعمًا للإدخال/الإخراج، مما يسمح للأجهزة بتوصيل مجموعة من الأجهزة الطرفية أو توفير موصلات/فتحات للواجهات التي لا يدعمها الكمبيوتر المضيف بشكل مدمج. على سبيل المثال، تقبل العديد من بطاقات المودم والشبكة والتلفزيون هذا التكوين. نظرًا لسمكها الرقيق، تحتوي معظم بطاقات واجهة النوع الثاني على موصلات واجهة مصغرة على البطاقة تتصل بوحدة توصيل ، وهي عبارة عن كابل قصير يحول من الموصل المصغر للبطاقة إلى موصل خارجي كامل الحجم. تحتوي بعض البطاقات بدلاً من ذلك على نتوء في النهاية مع الموصلات. هذا أكثر متانة وملاءمة من محول منفصل ولكنه قد يحجب الفتحة الأخرى حيث توجد الفتحات في زوج. تحتوي بعض بطاقات النوع الثاني، وخاصةً بطاقات واجهة الشبكة وبطاقات المودم، على منفذ قابل للسحب، يُمكن دفعه داخل البطاقة ليبرز عند الحاجة، مما يسمح بإدخال كابل من الأعلى. وعند انتهاء الحاجة إلى استخدام البطاقة، يُمكن إعادة المنفذ إلى مكانه وتثبيته لحمايته من التلف. يوجد منفذ معظم بطاقات الشبكة على جانب واحد، بينما يوجد منفذ معظم أجهزة المودم على الجانب الآخر، مما يسمح باستخدام كليهما في الوقت نفسه دون تداخل. غالبًا ما كانت بطاقات النوع الثاني اللاسلكية مزودة بغطاء بلاستيكي بارز من طرف البطاقة ليحتوي على الهوائي. في منتصف التسعينيات، أصبحت بطاقات محركات الأقراص الصلبة من النوع الثاني (PC Card Type II) متاحة؛ سابقًا، كانت محركات الأقراص الصلبة من النوع الثالث (PC Card Type III) فقط. ^{[ 18 ]}

النوع الثالث

تم تقديمها مع الإصدار 2.01 من المعيار عام 1992. ^{[ 19 ]} بطاقات الكمبيوتر الشخصي من النوع الثالث هي بطاقات 16 بت أو 32 بت. يبلغ سمك هذه البطاقات 10.5 مليمترات (0.41 بوصة) ، ^{[ 17 ]} مما يسمح لها باستيعاب أجهزة بمكونات لا تتناسب مع ارتفاع النوع الأول أو الثاني. ومن الأمثلة على ذلك بطاقات محركات الأقراص الصلبة، ^{[ 16 ]} وبطاقات الواجهة ذات الموصلات كاملة الحجم التي لا تتطلب محولات (كما هو شائع مع بطاقات واجهة النوع الثاني).

النوع الرابع

لم يتم توحيد أو اعتماد بطاقات النوع الرابع، التي طرحتها شركة توشيبا ، رسميًا من قبل جمعية صناعة بطاقات الكمبيوتر (PCMCIA ). يبلغ سمك هذه البطاقات 16 مليمترًا (0.63 بوصة) .

بنية معلومات البطاقة ( CIS) هي بيانات وصفية مخزنة على بطاقة الحاسوب الشخصي، تحتوي على معلومات حول تنسيق وتنظيم البيانات الموجودة على البطاقة. ^{[ 20 ]} كما تحتوي بنية معلومات البطاقة على معلومات مثل:

• نوع البطاقة
• خيارات إمداد الطاقة المدعومة
• إمكانيات توفير الطاقة المدعومة
• الشركة المصنعة
• رقم الطراز

عندما لا يتم التعرف على البطاقة، فغالباً ما يكون ذلك بسبب فقدان معلومات نظام معلومات العملاء أو تلفها.

• قائمة نطاقات تردد الأجهزة
• مودم الهاتف المحمول – مودم يوفر الوصول إلى الإنترنت عبر اتصال لاسلكي. صفحات تعرض وصفًا موجزًا ​​لوجهات إعادة التوجيه.
• XJACK – موصل قابل للتمديد لبطاقة الكمبيوتر الشخصي من النوع الثاني
• منفذ فيديو مُكبّر – ناقل فيديو أحادي الاتجاه يسمح لأجهزة الكمبيوتر المحمولة بعرض الفيديو في الوقت الفعلي
