بطاقة اكسبريس
شعار ExpressCard، يجمع بين أرنب منمق وصاعقة
سنة الإنشاء2003
يحل محلبطاقة الكمبيوتر الشخصي
تم استبداله بـالصاعقة (2011)
عدد الأجهزة1 لكل فتحة
سرعة
  • 480 ميجابت/ثانية فعالة (وضع USB 2)
  • 1.6 جيجابت/ثانية فعالة (وضع PCIe 1)
  • 3.2 جيجابت/ثانية فعالة (وضع PCIe 2 أو USB 3)
أسلوبمسلسل
واجهة التوصيل السريعنعم
الواجهة الخارجيةنعم

بطاقة ExpressCard ، والتي كانت تسمى في البداية NEWCARD ، [1] هي واجهة لتوصيل الأجهزة الطرفية بجهاز كمبيوتر ، عادةً جهاز كمبيوتر محمول . تحدد المعايير الفنية لبطاقة ExpressCard تصميم الفتحات المضمنة في الكمبيوتر وبطاقات التوسعة التي يتم إدخالها في الفتحات. تحتوي البطاقات على دوائر إلكترونية وأحيانًا موصلات للأجهزة الخارجية. تحل معايير ExpressCard محل معايير بطاقة الكمبيوتر الشخصي (المعروفة أيضًا باسم PCMCIA).

يمكن لبطاقات ExpressCard توصيل مجموعة متنوعة من الأجهزة بالكمبيوتر بما في ذلك أجهزة مودم النطاق العريض المحمولة (تسمى أحيانًا بطاقات الاتصال )، وموصلات IEEE 1394 (FireWire)، وموصلات USB ، ومنافذ شبكة Ethernet ، وأجهزة تخزين Serial ATA ، ومحركات الأقراص ذات الحالة الصلبة ، والحاويات الخارجية لبطاقات الرسومات PCI Express بحجم سطح المكتب والأجهزة الطرفية الأخرى، ووحدات تحكم واجهة الشبكة اللاسلكية (NIC)، وبطاقات موالف التلفزيون ، وقارئات بطاقات الوصول المشترك (CAC)، وبطاقات الصوت .

المعايير

تم تطوير معيار ExpressCard في الأصل بواسطة جمعية بطاقات ذاكرة الكمبيوتر الشخصي الدولية ( PCMCIA )، ويتم صيانته بواسطة منتدى منفذي USB ( USB-IF ). يدعم الجهاز المضيف اتصال PCI Express و USB 2.0 (بما في ذلك Hi-Speed) و USB 3.0 (SuperSpeed) [2] (ExpressCard 2.0 فقط) من خلال فتحة ExpressCard؛ يمكن تصميم البطاقات لاستخدام أي من هذه الأوضاع. البطاقات قابلة للتوصيل السريع . معيار ExpressCard هو معيار مفتوح حسب تعريف ITU-T ، ويمكن الحصول عليه من موقع USB-IF مجانًا. [3]

تدير USB-IF برنامج الامتثال لـ ExpressCard، والذي بموجبه تحصل الشركات على الحق في الحصول على ترخيص لاستخدام شعار ExpressCard على منتجاتها المتوافقة. [4]

عوامل الشكل

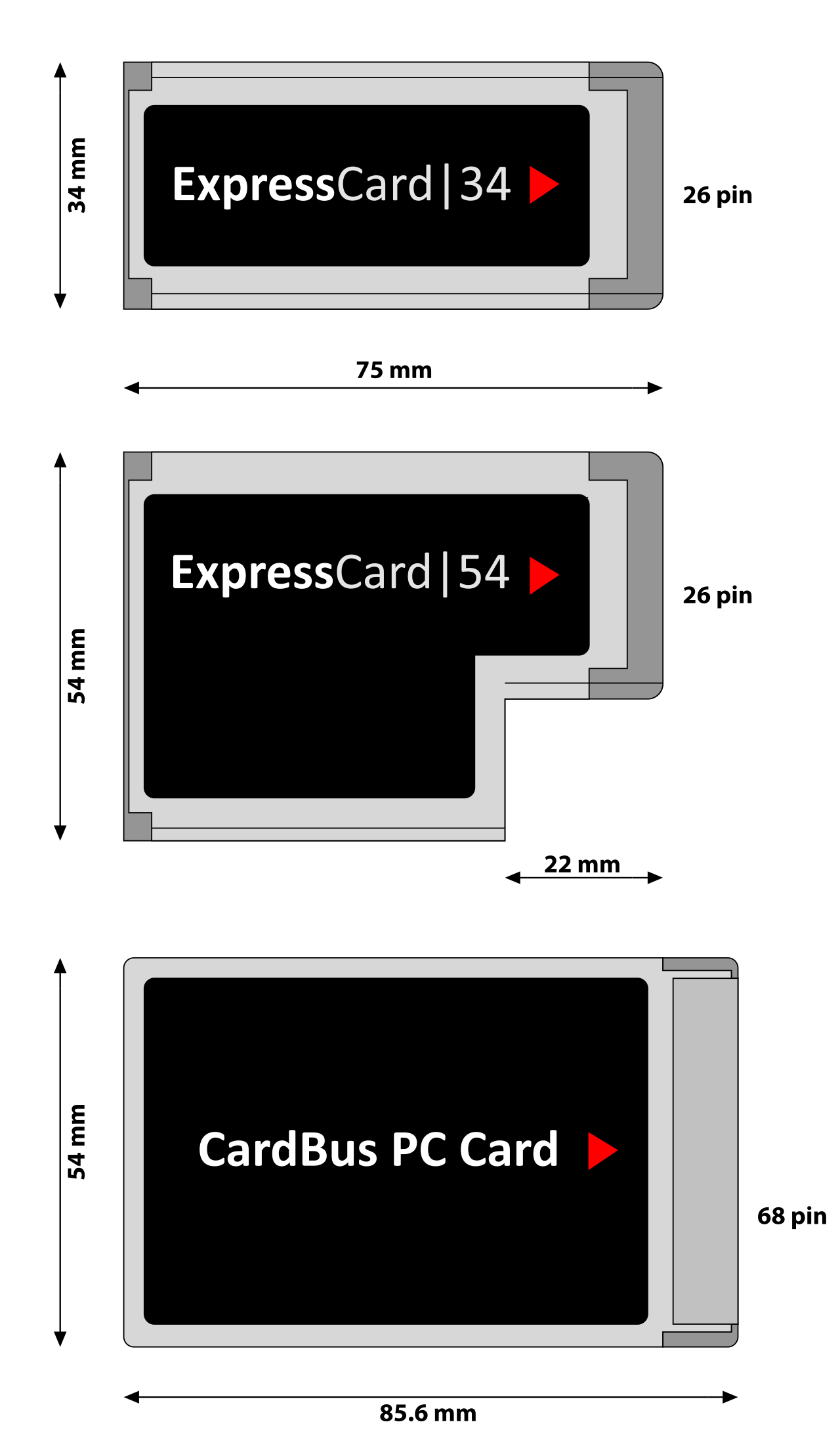

مقارنة بطاقات ExpressCard ببطاقات PC السابقة

يحدد معيار ExpressCard عاملين للشكل، ExpressCard/34 (عرض 34 ملم (1.3 بوصة)) و ExpressCard/54 (عرض 54 ملم (2.1 بوصة)، على شكل حرف L) - الموصل هو نفسه في كليهما (عرض 34 ملم). يبلغ طول البطاقات القياسية 75 ملم (3.0 بوصة) (أقصر من CardBus بـ 10.6 ملم (0.42 بوصة) وسمكها 5 ملم (0.20 بوصة)، ولكنها قد تكون أكثر سمكًا في الأقسام التي تمتد خارج الشكل القياسي للهوائيات والمقابس وما إلى ذلك. بطولها القياسي 75 ملم، ستبرز ExpressCard بمقدار 5 ملم فوق سطح الحامل (على سبيل المثال سطح الكمبيوتر المحمول)، بينما تظل النسخة التي يبلغ طولها 70 ملم على نفس مستوى السطح.

مقارنة بالمعايير الأخرى

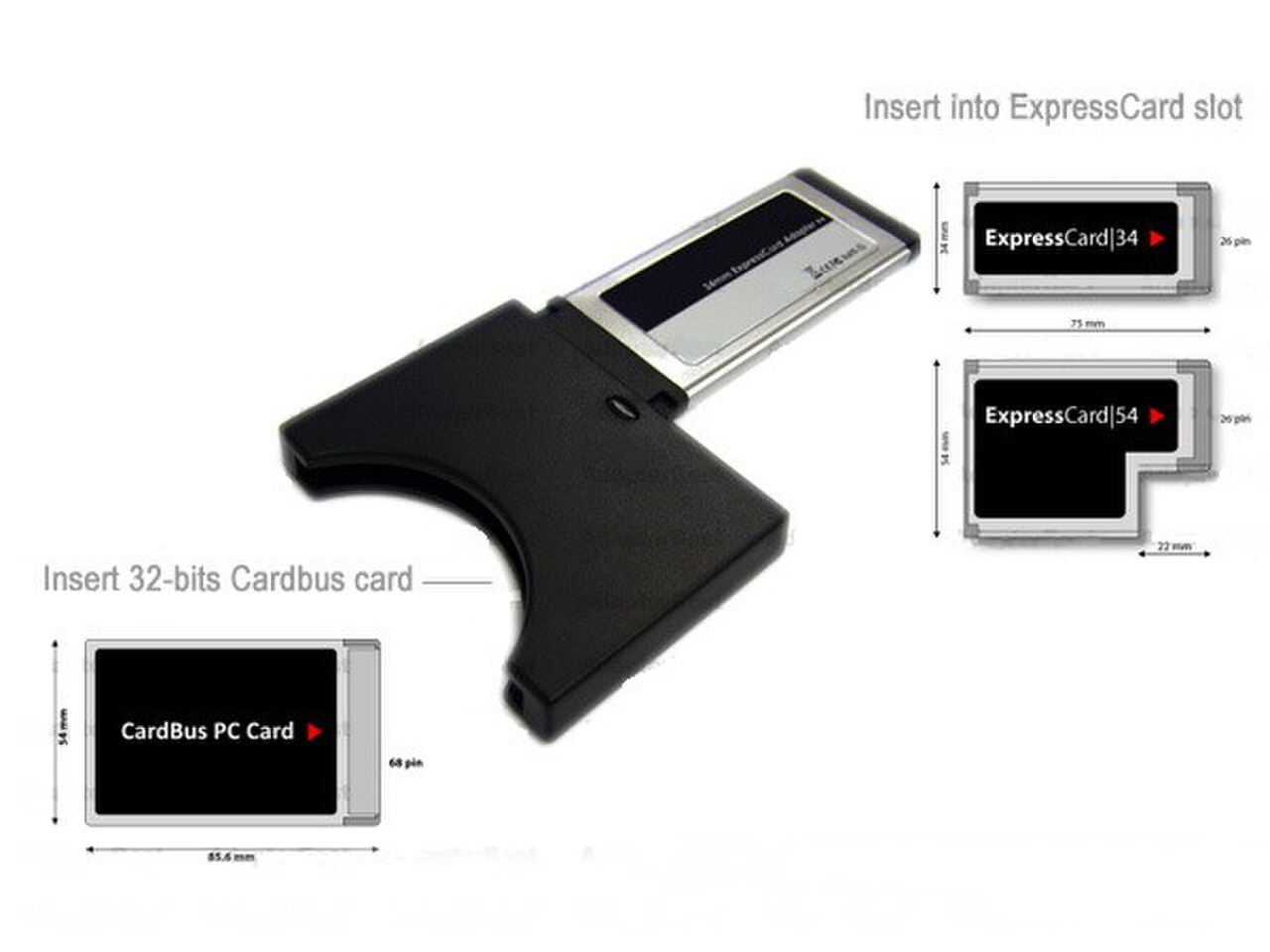

محول Cardbus إلى ExpressCard

كانت بطاقات الكمبيوتر القديمة تأتي بتصميم 16 بت و32 بت للبطاقات الأحدث . والميزة الرئيسية لبطاقة ExpressCard مقارنة ببطاقة الكمبيوتر هي زيادة عرض النطاق الترددي، وذلك بسبب اتصال ExpressCard المباشر بناقل النظام عبر مسار PCI Express ×1 وUSB 2.0، في حين تتفاعل بطاقات CardBus فقط مع PCI. تتمتع بطاقة ExpressCard بمعدل نقل أقصى يبلغ 2.5 جيجابت/ثانية عبر PCI Express و480 ميجابت/ثانية عبر USB 2.0 المخصص لكل فتحة، في حين تشترك جميع أجهزة CardBus وPCI المتصلة بجهاز كمبيوتر عادةً في عرض نطاق ترددي إجمالي يبلغ 1.06 جيجابت/ثانية.

تحدد معايير ExpressCard فولتات إما 1.5 فولت أو 3.3 فولت؛ ويمكن لفتحات CardBus استخدام 3.3 فولت أو 5.0 فولت. تزعم الأسئلة الشائعة حول ExpressCard أنها أقل تكلفة، وقابلية للتطوير أفضل، وتكامل أفضل مع تقنية شرائح اللوحة الأم مقارنة ببطاقة Cardbus. يمكن توصيل أجهزة PCMCIA بفتحة ExpressCard عبر محول.

عندما تم طرح بطاقة الكمبيوتر الشخصي، كانت الطريقة الأخرى الوحيدة لتوصيل الأجهزة الطرفية بجهاز كمبيوتر محمول هي عبر RS-232 والمنافذ المتوازية ذات الأداء المحدود، لذلك تم اعتمادها على نطاق واسع للعديد من الأجهزة الطرفية. في الآونة الأخيرة، تحتوي جميع أجهزة الكمبيوتر المحمول تقريبًا على منافذ USB 2.0 عالية السرعة بسرعة 480 ميجابت/ثانية ، ومعظم أنواع الأجهزة الطرفية التي كانت تستخدم سابقًا اتصال بطاقة الكمبيوتر الشخصي متوفرة لـ USB أو مدمجة، مما يجعل بطاقة ExpressCard أقل ضرورة من بطاقة الكمبيوتر الشخصي في عصرها. لا تحتوي العديد من أجهزة الكمبيوتر المحمولة على فتحة ExpressCard.

التوفر

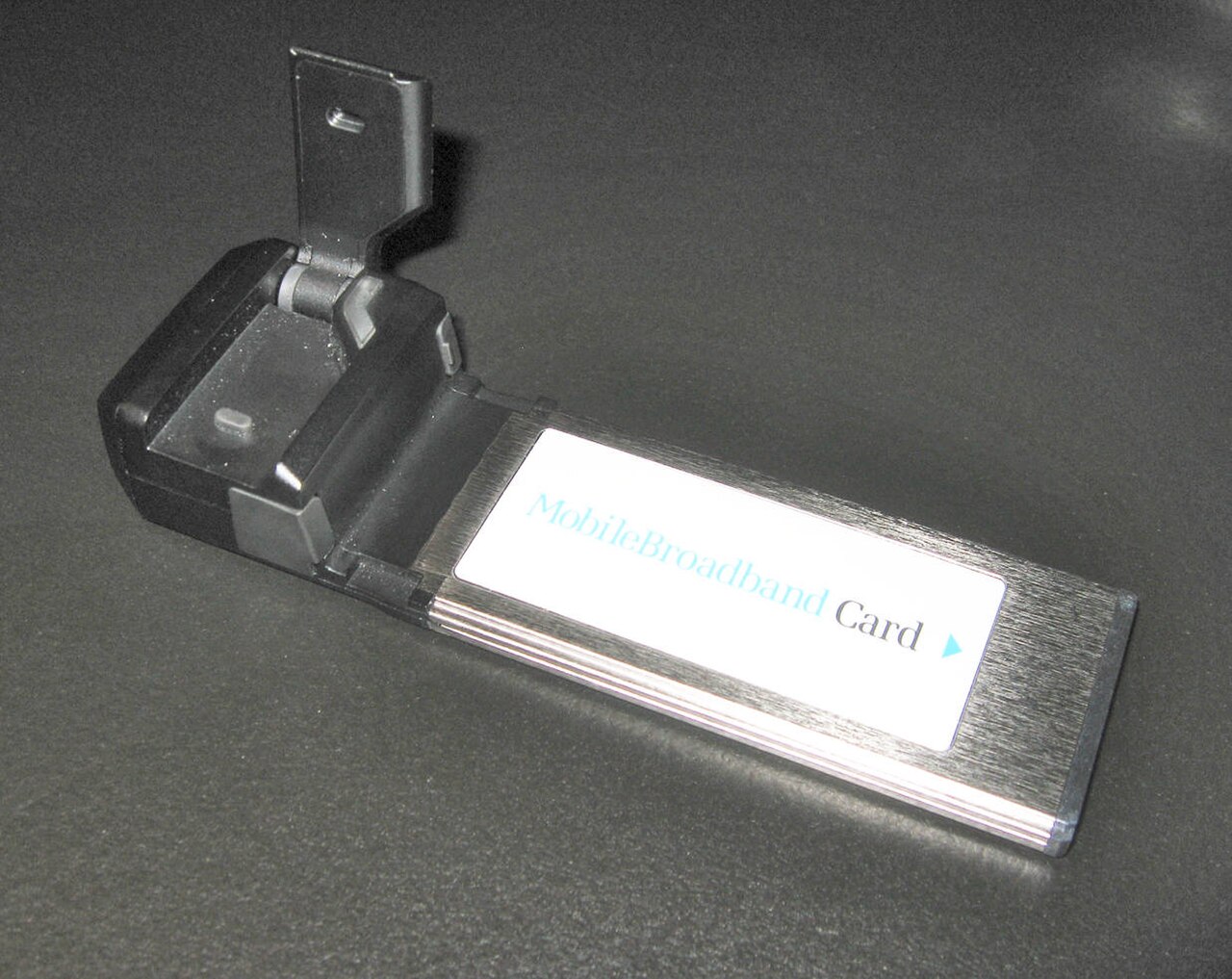

مودم النطاق العريض المحمول المدمج في ExpressCard 34
كمبيوتر محمول Sound Blaster X-Fi Xtreme Audio (ExpressCard/54)
بطاقة ExpressCard تم إدخالها جزئيًا في الكمبيوتر المحمول

كانت فتحة ExpressCard متضمنة بشكل شائع في أجهزة الكمبيوتر المحمولة المتطورة من منتصف العقد الأول من القرن الحادي والعشرين إلى أوائل العقد الأول من القرن الحادي والعشرين:

  • بدأت شركة Hewlett-Packard في شحن الأنظمة باستخدام ExpressCard في نوفمبر 2004. [5]
  • قامت شركة لينوفو بدمج هذه الفتحة في جهازها الرائد ThinkPad T43 في مايو 2005. [6]
  • كما تدمج Dell Computer هذه الميزة في أجهزة Precision (تحتوي الطرز مقاس 17 بوصة عليها حصريًا، وتحتوي طرز Precision مقاس 15 بوصة على فتحات بطاقة Express وبطاقة PCMCIA)، وInspiron، وLatitude (تحتوي سلسلة Latitude D على فتحات بطاقة PCMCIA. وتحتوي طرز D820/D830 على فتحات بطاقة ExpressCard وPCMCIA. وتحتوي طرز Latitude E-Series 6000 على فتحات ExpressCard|54)، وخطوط منتجات أجهزة الكمبيوتر المحمولة Studio وVostro وXPS. [ بحاجة لتحديث ]
  • بدأت شركة Fujitsu-Siemens في شحن الأنظمة [7] باستخدام ExpressCard في منتصف عام 2005.
  • قامت شركة Apple Inc. بتضمين فتحة ExpressCard/34 واحدة في كل كمبيوتر محمول من طراز MacBook Pro من يناير 2006 حتى يونيو 2009. وفي مؤتمر Apple Worldwide Developers الذي عقد في 8 يونيو 2009 ، أعلنت الشركة أن طرازي MacBook Pro مقاس 15 بوصة و13 بوصة سيحلان محل فتحة ExpressCard بفتحة بطاقة Secure Digital ، مع الاحتفاظ بفتحة ExpressCard في طراز 17 بوصة. وفي يونيو 2012، أوقفت Apple طراز 17 بوصة ولم تقدم أي أجهزة MacBook أخرى فتحة ExpressCard.
  • اعتبارًا من عام 2006 ، قامت شركة ASUS أيضًا باستبدال فتحة بطاقة الكمبيوتر الشخصي بفتحة ExpressCard في العديد من طرازاتها الجديدة.
  • بدأت شركة Sony أيضًا في شحن الأنظمة [8] باستخدام ExpressCard مع خط إنتاج الكمبيوتر المحمول الجديد VGN-C وVGN-SZ وVGN-NS وVPC وFW.
  • كما تحتوي سلسلة أجهزة الكمبيوتر المحمولة Acer Aspire على فتحة ExpressCard/54 واحدة في معظم الطرز الجديدة.
  • اعتبارًا من عام 2007 ، قامت شركة باناسونيك بدمج فتحات ExpressCard/54 في جميع الطرز القوية وشبه القوية من علامتها التجارية Toughbook لأجهزة الكمبيوتر المحمولة.
  • اعتبارًا من عام 2007 ، تم شحن أجهزة الكمبيوتر المحمولة Gateway (ML3109 والإصدارات الأحدث) أيضًا مع واجهات ExpressCard/54.

نظرًا لعدم التوافق مع الإصدارات السابقة، قامت بعض شركات تصنيع أجهزة الكمبيوتر المحمولة في البداية بإصدار طرز تتضمن كلًا من فتحات CardBus (PCMCIA و PC Card ) وExpressCard. وشملت هذه الطرز بعض طرز Acer Aspire و Acer Extensa و Toshiba Satellite و Dell Latitude وPrecision وMSI S42x وLenovo ThinkPad Z60m وR52 وT60 وR61 وT61.

في مارس 2005، عرضت جمعية بطاقات ذاكرة الكمبيوتر الشخصي الدولية (PCMCIA) بعضًا من أول منتجات ExpressCard في معرض CeBIT التجاري في ألمانيا . [9] وتم تقديم عدد كبير من أجهزة ExpressCard. [10] [11] [12] [13] [14] [15] [16] [17] [18] [19] [20]

في نوفمبر 2006، أعلنت شركة Belkin أنها ستطلق أول محطة إرساء ExpressCard ، والتي تستخدم جزء PCIe من اتصال ExpressCard لتمكين فيديو 1600x1200 وجزء USB لتوفير منافذ USB والصوت والشبكة. [21] [22] يشير هذا إلى قدرة ExpressCard على السماح بمحطات إرساء غير OEM أكثر كفاءة لأجهزة الكمبيوتر المحمولة.

في عام 2007، قدمت شركة Sony طراز Vaio TZ، الذي يشتمل على بطاقات ExpressCards. كما تحتوي سلسلة Sony Vaio FZ وVaio Z على فتحة ExpressCard/34 مدمجة فيها. تستخدم شركة Sony أيضًا عامل الشكل ExpressCard/34 لوحدات ذاكرة الفلاش في كاميرات الفيديو التي تعتمد على XDCAM EX / SxS ، مما يجعل نسخ بيانات الفيديو بين هذه الكاميرات وأجهزة الكمبيوتر المحمولة المجهزة ببطاقة ExpressCard أسهل. لهذا السبب، تقدم شركة Sony أيضًا قارئ SxS قائم على USB لأجهزة الكمبيوتر المكتبية.

تحتوي سلسلة أجهزة الكمبيوتر المحمولة وأجهزة الكمبيوتر المكتبية البديلة من طراز Toshiba Satellite P وX 200/205 على فتحة ExpressCard/34 منذ أبريل 2007. [ بحاجة لمصدر ] في سلسلة P200، يكون الحجم /54 وليس /34. [23]

منذ تفكك PCMCIA في عام 2009، لا تتضمن أجهزة الكمبيوتر المحمولة الأحدث من عام 2010 فصاعدًا فتحات ExpressCard بشكل أكثر شيوعًا باستثناء بعض الطرز الموجهة للأعمال (على سبيل المثال، تستخدم بعض طرز Lenovo هذه الفتحات لدعم قارئ البطاقات الذكية). [24] بالنسبة لبطاقات اتصال WWAN، أصبحت فتحات mini-PCIe أو المتغيرات المتصلة بمنفذ USB هي طرق الاتصال المفضلة. بالنسبة لحاويات بطاقات الرسومات المكتبية الخارجية والأجهزة الطرفية الأخرى التي تتفاعل مع PCI Express، حل Thunderbolt محل ExpressCard في هذا الدور نظرًا لسرعته الأكبر وقدرته على استخدام مسارات PCIe 2.0 المتعددة؛ قدمت إصدارات Thunderbolt الأولى والثانية 20 جيجابت/ثانية من النطاق الترددي الأقصى مع أربعة مسارات PCIe 2.0 بينما لم تتمكن ExpressCard إلا من حشد 5 جيجابت/ثانية كحد أقصى مع مسار PCIe 2.0 واحد. [25] [26]

بطاقة إكسبريس 2.0

تم تقديم معيار ExpressCard 2.0 في 4 مارس 2009، في CeBIT في هانوفر. وهو يوفر مسار PCIe 1.0 2.5 GT/s واحد (اختياريًا PCIe 2.0 مع 5 GT/s) ورابط USB 3.0 "SuperSpeed" بسرعة نقل خام تبلغ 5 Gbit/s (سرعة نقل فعالة تصل إلى 400 ميجابايت/ثانية). [27] [28] وهو متوافق للأمام والخلف مع وحدات وفتحات ExpressCard السابقة. يتم تحقيق توافق USB 3.0 SuperSpeed ​​من خلال مشاركة الدبابيس مع رابط PCIe. تشير البطاقة المدرجة إلى الوضع الذي يجب استخدامه. [29]

فشل المعيار في اكتساب الاستخدام الواسع النطاق وتوقف بعض المصنعين التايوانيين عن إنتاجه في وقت مبكر من عام 2011. [30] [31] بعد حل PCMCIA في عام 2010، تم نقل المواصفات والوثائق المرتبطة بها ومسؤوليات الترخيص إلى منتدى منفذي USB . تمت مراجعة المواصفات آخر مرة في عام 2009، وتم إزالتها من موقعهم على الويب في عام 2018. [32]
