مخطط زمني

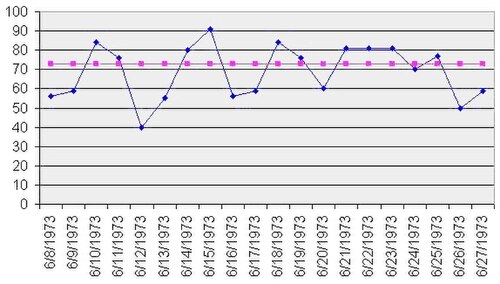

مخطط التسلسل الزمني ، المعروف أيضًا باسم مخطط التسلسل الزمني، هو رسم بياني يعرض البيانات المرصودة في تسلسل زمني . غالبًا ما تمثل البيانات المعروضة جانبًا من جوانب إنتاج أو أداء عملية تصنيع أو عملية تجارية أخرى. ولذلك، فهو نوع من أنواع المخططات الخطية .

تُعدّ مخططات تسلسل التشغيل ^{[ 1 ]} طريقة سهلة لتلخيص مجموعة بيانات أحادية المتغير بيانيًا . ومن الافتراضات الشائعة لمجموعات البيانات أحادية المتغير أنها تتصرف على النحو التالي: ^{[ 2 ]}

• رسومات عشوائية؛
• من توزيع ثابت؛
• بموقع مشترك؛ و
• بمقياس مشترك.

في مخططات تسلسل التشغيل، تكون التحولات في الموقع والمقياس واضحة تمامًا في العادة. كما يمكن اكتشاف القيم الشاذة بسهولة.

قد تشمل الأمثلة قياس مستوى تعبئة الزجاجات في مصنع تعبئة، أو درجة حرارة الماء في غسالة الأطباق عند كل تشغيل. يُمثَّل الزمن عادةً على المحور الأفقي (س)، والخاصية قيد الملاحظة على المحور الرأسي (ص). غالبًا ما يُشار إلى مقياس النزعة المركزية (المتوسط ​​أو الوسيط) للبيانات بخط مرجعي أفقي.

تُحلل مخططات التسلسل الزمني للكشف عن أي شذوذ في البيانات يشير إلى تغيرات في عملية ما بمرور الوقت، أو عوامل خاصة قد تؤثر على تباين هذه العملية. تشمل العوامل النموذجية التي تُؤخذ في الاعتبار: فترات طويلة غير معتادة من نقاط البيانات أعلى أو أسفل خط المتوسط، والعدد الإجمالي لهذه الفترات في مجموعة البيانات، وسلاسل طويلة غير معتادة من الزيادات أو النقصان المتتالي. ^{[ 1 ]}

تتشابه مخططات التشغيل في بعض الجوانب مع مخططات التحكم المستخدمة في التحكم الإحصائي بالعمليات ، لكنها لا تُظهر حدود التحكم في العملية. ولذلك، فهي أسهل في الإنتاج، لكنها لا تسمح بتطبيق كامل نطاق التقنيات التحليلية التي تدعمها مخططات التحكم.

 تتضمن هذه المقالة موادًا متاحة للعموم من المعهد الوطني للمعايير والتكنولوجيا

• بيزديك، توماس (2003). دليل هندسة الجودة (  الطبعة الثانية). نيويورك: سي آر سي. رقم ISBN 0-8247-4614-7.
