S-Video (المعروف أيضًا باسم الفيديو المنفصل ، [ 1 ] Y/C ، والفيديو الفائق ) هو تنسيق إشارة فيديو تناظري ينقل فيديو عالي الدقة ، عادةً بدقة 525 أو 625 خطًا . يقوم بتشفير سطوع الفيديو ولونه على قناتين منفصلتين، مما يحقق جودة صورة أعلى من الفيديو المركب ، الذي يشفر جميع معلومات الفيديو على قناة واحدة. كما أنه يزيل العديد من أنواع العيوب البصرية، مثل تشوه النقاط ، الذي يحدث عادةً مع الفيديو المركب. على الرغم من أنه أفضل من الفيديو المركب، إلا أن دقة ألوان S-Video أقل من دقة ألوان الفيديو المكون ، الذي يتم تشفيره على ثلاث قنوات. [ 2 ]

كان جهاز أتاري 800 أول جهاز يقدم مخرجات منفصلة للسطوع واللون في أواخر عام 1979. [ 3 ] ومع ذلك، لم يتم اعتماد S-Video على نطاق واسع حتى قدمت شركة JVC تنسيق S-VHS في عام 1987. [ 4 ]

انتشر استخدام تنسيق S-video على نطاق واسع في الأجهزة الاستهلاكية نظرًا لتحسيناته مقارنةً بتنسيق الفيديو المركب. مع ذلك، نادرًا ما استُخدم في الاستوديوهات الاحترافية ومحطات البث، إذ كان تنسيق YPbPr المكون متفوقًا في معالجة الإشارات، وكان البث التلفزيوني ذو الوضوح القياسي يُبث عبر إشارات NTSC المركبة. [ 5 ] [ 6 ]

خلفية

تمر إشارات التلفزيون التناظرية القياسية بعدة خطوات معالجة في طريقها إلى البث، كل منها يتخلص من المعلومات ويقلل من جودة الصور الناتجة.

تُلتقط الصورة في الأصل بصيغة RGB ، ثم تُعالج إلى ثلاث إشارات فيديو مكونة تُعرف باسم YPbPr . تُسمى الإشارة الأولى Y ، وهي مُشتقة من الإشارات الأصلية الثلاث بناءً على معادلة تُنتج سطوع الصورة الكلي، أو ما يُعرف بـ "لوما" . تُطابق هذه الإشارة إلى حد كبير إشارة التلفزيون التقليدي بالأبيض والأسود . بعد إنتاج الإشارة Y ، تُطرح من الإشارة الزرقاء لإنتاج Pb، ومن الإشارة الحمراء لإنتاج Pr . لاستعادة معلومات RGB الأصلية للعرض، تُخلط الإشارتان Pb و Pr مع Y لإنتاج اللونين الأزرق والأحمر الأصليين، ثم يُخلط مجموعهما مع Y لاستعادة اللون الأخضر.

إن بث إشارة مكونة من ثلاثة عناصر لا يقل صعوبة عن بث إشارة RGB الأصلية المكونة من ثلاثة عناصر، لذا يلزم إجراء معالجة إضافية. تتمثل الخطوة الأولى في دمج عنصري Pb و Pr لتكوين إشارة C ، وهي إشارة اللون . يمثل طور وسعة هذه الإشارة الإشارتين الأصليتين. بعد ذلك، يتم تحديد عرض نطاق هذه الإشارة ليتوافق مع متطلبات البث. ثم تُدمج إشارتا Y وC الناتجتان لإنتاج فيديو مركب . لعرض الفيديو المركب على التلفزيون، يجب فصل إشارتي Y وC، وهذا أمر صعب دون إضافة تشوهات.

كل خطوة من هذه الخطوات عُرضة لفقدان الجودة، سواء كان ذلك مقصودًا أو حتميًا. وللحفاظ على هذه الجودة في الصورة النهائية، يُفضّل حذف أكبر عدد ممكن من خطوات التشفير وفك التشفير. يُعدّ S-Video أحد الحلول لهذه المشكلة، إذ يُلغي عملية المزج النهائي بين C و Y والفصل اللاحق بينهما.

إشارة

ينقل كابل S-video الفيديو باستخدام زوجين متزامنين من الإشارة والأرضي يُطلق عليهما Y و C. Y هي إشارة الإضاءة ، التي تحمل سطوع  الصورة (أو الأبيض والأسود  ). كما تحمل Y نبضات التزامن الأفقية والرأسية بنفس طريقة إشارة الفيديو المركبة . أما C فهي إشارة اللون ، التي تحمل لون الصورة  (أو تلوينها ). تحتوي هذه الإشارة على مُكوّنين لاختلاف اللون.

في الفيديو المركب، تُدمج إشارتا اللون والسطوع وتتواجدان على ترددات مختلفة. ولتحقيق ذلك، يجب ترشيح إشارة السطوع بترشيح تمرير منخفض، مما يُضعف الصورة. وبما أن S-Video يُبقي الإشارتين منفصلتين، فإن ترشيح التمرير المنخفض الضار للسطوع غير ضروري، على الرغم من أن إشارة اللون لا تزال ذات نطاق ترددي محدود مقارنةً بالفيديو المكون. [ 7 ]

يعني نقل معلومات اللون كإشارة كروما واحدة أنه يجب ترميز اللون بطريقة ما، عادةً وفقًا لمعايير NTSC أو PAL أو SECAM ، وذلك حسب المعيار المحلي المطبق. بالمقارنة مع فيديو المكونات ، الذي يفصل إشارات فرق اللون إلى Cb/Pb وCr/Pr، فإن دقة ألوان S-Video محدودة بالتعديل على تردد حامل فرعي إما3.58 ميجاهرتز  (NTSC) أو4.43  ميجاهرتز (PAL). هذا القيد غير مهم في أنظمة أشرطة الفيديو المنزلية، حيث أن اللون مقيد بشدة بالفعل بواسطة كل من VHS و Betamax .

الموصلات المادية

أتاري 800

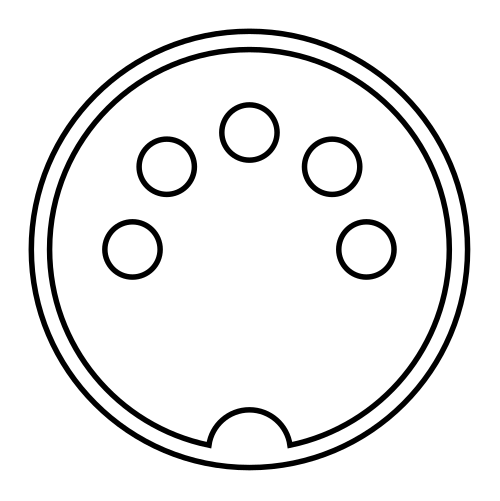

قدّمت أتاري 800 مخرجًا منفصلاً للألوان والسطوع في أواخر عام 1979. وُضعت الإشارات على الدبوسين 1 و5 من مقبس موصل DIN ذي 5 دبابيس بزاوية 180 درجة . مع ذلك، لم تُسوّق أتاري شاشةً لخط إنتاجها من أجهزة الكمبيوتر ذات 8 بت. [ 3 ]

كومودور 64

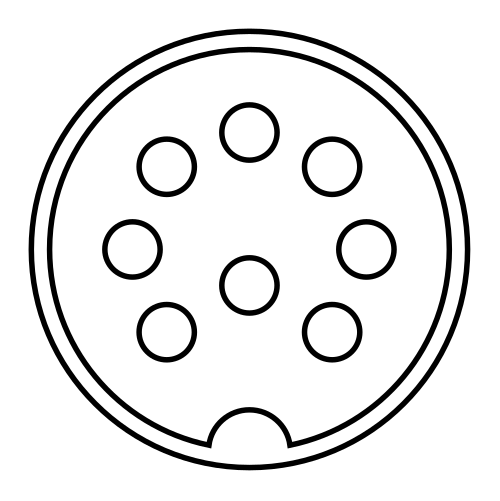

يُقدّم جهاز كومودور 64، الذي صدر عام 1982 (باستثناء الإصدارات الأولى التي استخدمت منفذ فيديو بخمسة دبابيس)، إشارات كروما ولوما منفصلة باستخدام موصل مختلف. ورغم أن شركة كومودور للأجهزة المكتبية لم تستخدم مصطلح S-Video لأن المعيار لم يكن موجودًا رسميًا حتى عام 1987، إلا أن محولًا بسيطًا يربط مقبس DIN ذي الثمانية دبابيس LCA (لوما-كروما-صوت) الخاص بالكمبيوتر بشاشة S-Video، أو يربط جهاز S-Video بمنافذ LCA الخاصة بشاشة كومودور 1702. [ 8 ]

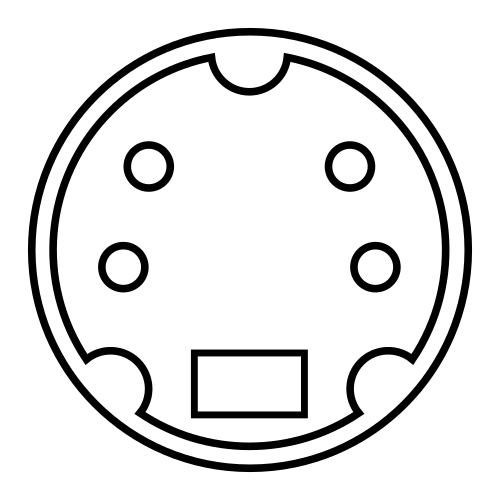

موصل صغير DIN رباعي الأطراف

يُعدّ موصل mini-DIN ذو الأربعة دبابيس الأكثر شيوعًا بين أنواع موصلات S-Video المتعددة. ويُستخدم نفس موصل mini-DIN في ناقل Apple Desktop Bus لأجهزة كمبيوتر Macintosh. ويمكن استخدام كابلات ناقل Apple Desktop Bus لتوصيل S-Video عند الضرورة. [ 9 ] [ 10 ] [ 11 ] تشمل أنواع الموصلات الأخرى موصلات dub ذات القفل سباعي الدبابيس المستخدمة في العديد من أجهزة S-VHS الاحترافية، وموصلات BNC المزدوجة Y وC، والتي تُستخدم غالبًا في لوحات توصيل S-Video . كانت شاشات الفيديو Y/C القديمة تستخدم غالبًا موصلات RCA ( موصلات فونو ) قابلة للتبديل بين مدخلات الفيديو Y/C والفيديو المركب. وعلى الرغم من اختلاف الموصلات، فإن إشارات Y/C لجميع الأنواع متوافقة.

قد تنحني دبابيس موصل mini-DIN أحيانًا نظرًا لضعفها. وهذا قد يؤدي إلى فقدان اللون أو تشوه الإشارة أو فقدانها. يمكن إعادة الدبوس المنحني إلى شكله الأصلي بالقوة، ولكن هذا ينطوي على خطر انكساره.

تُصنع هذه المقابس عادةً لتكون متوافقة مع نظام S-video، وتتضمن ميزات اختيارية، مثل الفيديو المركب باستخدام محول. وهي ليست بالضرورة من نوع S-video، على الرغم من إمكانية تشغيلها في هذا الوضع.

موصل صغير DIN ذو 7 دبابيس

مخطط قابس ذي 7 دبابيس
مخطط قابس ذي 7 دبابيس

تُستخدم موصلات mini-DIN غير القياسية ذات 7 دبابيس (المُسماة 7P ) في بعض أجهزة الكمبيوتر (أجهزة الكمبيوتر الشخصية وأجهزة Mac). يقبل مقبس 7P قابس S-Video القياسي ذو 4 دبابيس، وهو متوافق معه من حيث الدبابيس. [ 12 ] يمكن استخدام المقابس الثلاثة الإضافية لتوفير إشارة فيديو مركبة (CVBS) ، أو إشارة فيديو RGB أو YPbPr، أو واجهة I²C . يختلف استخدام الدبابيس بين الشركات المصنعة. [ 12 ] [ 13 ] في بعض التطبيقات، يجب تأريض الدبوس المتبقي لتمكين خرج الفيديو المركب أو تعطيل خرج S-Video.

تحتوي بعض أجهزة الكمبيوتر المحمولة من Dell على مخرج صوت رقمي في مقبس ذي 7 دبابيس. [ 14 ]

موصل صغير DIN ذو 8 دبابيس

مخطط MiniDIN-8 يتم استخدام موصل mini-DIN ذو 8 دبابيس في بعض بطاقات الفيديو ATI Radeon [ 15 ]

مدخل/مخرج فيديو ذو 9 دبابيس

تُستخدم موصلات ذات 9 دبابيس في أنظمة الرسومات التي تتميز بإمكانية إدخال وإخراج الفيديو. [ 16 ] [ 17 ] ومع ذلك، لا يوجد توحيد قياسي بين الشركات المصنعة فيما يتعلق بوظيفة كل دبوس، وهناك نوعان معروفان من الموصل قيد الاستخدام. كما هو موضح في الرسم التخطيطي أعلاه، على الرغم من توفر إشارات S-Video على الدبابيس المقابلة، إلا أن أيًا من نوعي الموصل لا يقبل قابس S-Video رباعي الدبابيس غير المعدل، مع إمكانية تعديله ليتوافق عن طريق إزالة المفتاح من القابس. في هذه الحالة، يصبح من السهل جدًا إدخال القابس بشكل خاطئ، مما قد يؤدي إلى تلف الدبابيس الصغيرة.

مقارنة مع SCART

محول S-video/composite

في العديد من الدول الأوروبية، كان استخدام تقنية S-Video أقل شيوعًا نظرًا لهيمنة موصلات SCART ، التي كانت موجودة في أجهزة التلفزيون حتى ظهور تقنية HDMI . يمكن لجهاز تشغيل الفيديو إخراج إشارة S-Video عبر SCART، ولكن موصلات SCART في أجهزة التلفزيون ليست دائمًا مُجهزة لاستقبال هذه الإشارة، وإذا لم تكن كذلك، فستظهر الشاشة صورة أحادية اللون فقط. [ 18 ] في هذه الحالة، يُمكن أحيانًا تعديل كابل محول SCART لضمان التوافق التام مع تقنية S-Video.
