قذيفة شظايا

📅 آخر تحديث: ٢٨ يوليو ٢٠٢٦
✍️ نُشر في: ٢٨ يوليو ٢٠٢٦
📷 يحتوي على 16 صور
الموسوعة الحرة

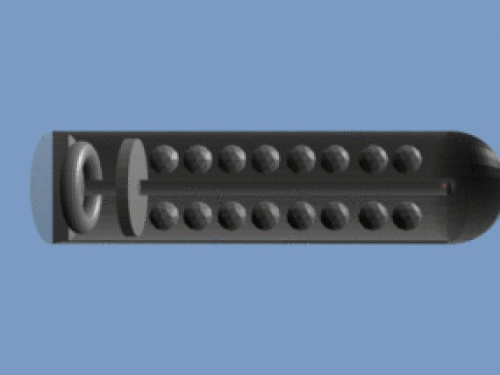

رسوم متحركة لانفجار قذيفة شظايا
ضبط فتيل التوقيت (يسار) وتحميل قذيفة في البندقية

كانت قذائف الشظايا ذخائر مدفعية مضادة للأفراد ، تحمل العديد من الرصاصات الفردية بالقرب من منطقة الهدف، ثم تقذفها لتكمل مسارها وتصيب الأهداف بشكل فردي. وكانت تعتمد بشكل شبه كامل على سرعة القذيفة لتحقيق فتكها.

أصبحت هذه الذخيرة قديمة الطراز منذ نهاية الحرب العالمية الأولى فيما يتعلق باستخدامها ضد الأفراد؛ إذ حلت محلها القذائف شديدة الانفجار في هذا الدور. وتختلف آلية عمل قذائف الشظايا والمبادئ التي تقوم عليها اختلافاً جوهرياً عن تفتت القذائف شديدة الانفجار .

سميت الشظايا نسبة إلى الفريق هنري شظايا ، وهو ضابط في المدفعية الملكية ، والذي أدت تجاربه، التي أجراها في البداية في وقته الخاص وعلى نفقته الخاصة، إلى تصميم وتطوير نوع جديد من قذائف المدفعية . [ 1 ]

تغير استخدام مصطلح "الشظايا" بمرور الوقت ليشير أيضاً إلى تفتت غلاف القذائف والقنابل، وهو الاستخدام الأكثر شيوعاً في العصر الحديث ويختلف عن المعنى الأصلي. [ 2 ]

تطوير

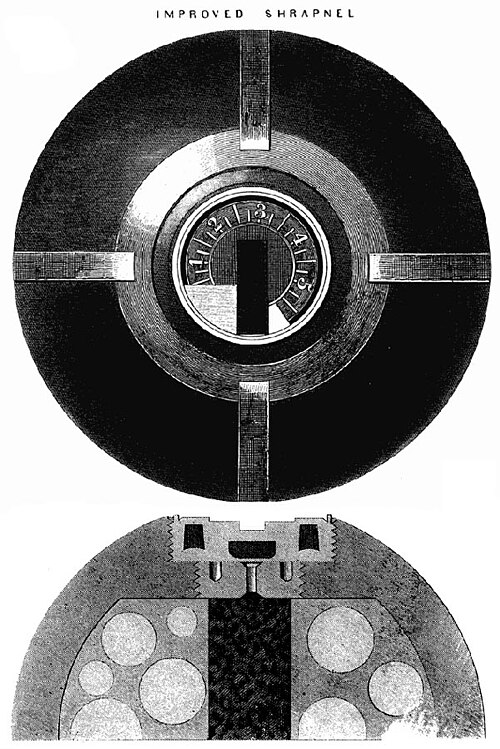

يُظهر هذا النقش قذيفة شظايا أمريكية عيار 12 رطلاً تعود إلى حوالي عام 1865. وهي مزودة بصاعق بورمان. في الرسم التوضيحي، يُمثل اللون الرمادي الداكن جدار القذيفة، واللون الرمادي المتوسط ​​راتنج الكبريت، واللون الرمادي الفاتح كرات البندقية، واللون الأسود الشحنة المتفجرة.

في عام ١٧٨٤، بدأ الملازم هنري شرابنيل من المدفعية الملكية بالجيش البريطاني بتطوير سلاح مضاد للأفراد . في ذلك الوقت، كان بإمكان المدفعية استخدام " قذائف العلبة " للدفاع عن نفسها ضد هجمات المشاة أو الفرسان ، وذلك عن طريق تحميل حاوية من الصفيح أو القماش بكرات صغيرة من الحديد أو الرصاص بدلاً من قذيفة المدفع المعتادة . عند إطلاقها، تنفجر الحاوية أثناء مرورها عبر فوهة المدفع، مما يُعطي تأثير قذيفة بندقية ضخمة . على مدى يصل إلى ٣٠٠ متر، كانت قذائف العلبة لا تزال شديدة الفتك، على الرغم من أن كثافة القذائف كانت أقل بكثير عند هذا المدى، مما يقلل من احتمالية إصابة جسم الإنسان. أما على المدى الأطول، فكانت تُستخدم القذائف الصلبة أو القذيفة الشائعة - وهي عبارة عن كرة مجوفة من الحديد الزهر مملوءة بالبارود الأسود - ولكن بتأثير ارتجاجي أكثر منه تأثير تفتيت، نظرًا لأن قطع القذيفة كانت كبيرة جدًا وقليلة العدد.

تمثلت ابتكارات شرابنيل في الجمع بين تأثير قذيفة البندقية متعددة المقذوفات، مع صمام زمني لفتح العبوة ونشر القذائف على مسافة معينة على طول مسارها من البندقية. كانت قذائفه عبارة عن كرة مجوفة من الحديد الزهر مملوءة بمزيج من الكرات ("الطلقات") والبارود، مع صمام زمني بدائي. إذا تم ضبط الصمام بشكل صحيح، فإن القذيفة ستنفجر، إما أمام الهدف البشري المقصود أو فوقه، مطلقةً محتوياتها ( كرات البندقية ). ستواصل كرات الشظايا مسارها بالسرعة المتبقية للقذيفة. بالإضافة إلى نمط أكثر كثافة من كرات البندقية، يمكن أن تكون السرعة المتبقية أعلى أيضًا، نظرًا لأن قذيفة الشظايا ككل من المرجح أن يكون لها معامل باليستي أعلى من كرات البندقية الفردية (انظر المقذوفات الخارجية ).

كان من المفترض أن تكون الشحنة المتفجرة في القذيفة كافية لكسر الغلاف بدلاً من تشتيت القذائف في جميع الاتجاهات. وبذلك، زاد اختراعه المدى الفعال لقذائف القنطرة من 300 متر (980 قدمًا) إلى حوالي 1100 متر (3600 قدمًا) .

أطلق على جهازه اسم "طلقة الغلاف الكروي"، ولكن بمرور الوقت أصبح يُطلق عليه اسمه؛ وهي تسمية تم إضفاء الطابع الرسمي عليها في عام 1852 من قبل الحكومة البريطانية.

عانت التصاميم الأولية من مشكلة خطيرة محتملة، وهي أن الاحتكاك بين الرصاصة والبارود الأسود أثناء التسارع العالي داخل ماسورة البندقية قد يتسبب أحيانًا في اشتعال البارود قبل الأوان. جُرِّبت حلولٌ مختلفة بنجاح محدود، إن وُجد. مع ذلك، في عام ١٨٥٢، اقترح الكولونيل بوكسر استخدام غشاء لفصل الرصاصات عن الشحنة المتفجرة ، وقد أثبت هذا الاقتراح نجاحه، وتم اعتماده في العام التالي. ولحماية الرصاص من التشوه، استُخدم الراتنج كمادة حشو بين الرصاصات. ومن الآثار الجانبية المفيدة لاستخدام الراتنج أن الاحتراق وفّر أيضًا مرجعًا بصريًا عند انفجار القذيفة، حيث تفتت الراتنج إلى سحابة من الغبار.

اعتماد المدفعية البريطانية

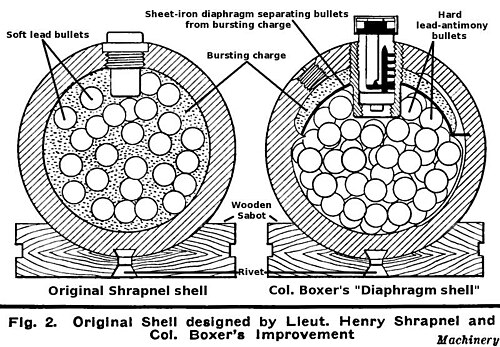

التصميم الأصلي للقذيفة الشظوية (يسار)، وتصميم بوكسر لشهر مايو 1852 الذي تجنب الانفجارات المبكرة (يمين).
قذيفة شظايا من الحديد الزهر من طراز RML عيار 16 رطلاً من طراز "بوكسر" تعود إلى سبعينيات القرن التاسع عشر، وتظهر مساحة محدودة للرصاص.
قذائف شظايا من الفولاذ المطروق لمدفع BL عيار 5 بوصات مع شحنة متفجرة في القاعدة (يسارًا)، وفي المقدمة (يمينًا) للمقارنة، 1886.

لم يعتمد سلاح المدفعية البريطاني قذائف الشظايا (ذات الغلاف الكروي) إلا في عام 1803 (وإن كان ذلك بحماس كبير). وفي العام نفسه، رُقّي هنري شرابل إلى رتبة رائد . وكان أول استخدام موثق للشظايا من قبل البريطانيين في عام 1804 ضد القوات الباتافية في حصن نيو أمستردام خلال غزو سورينام . [ 3 ] واستخدمتها جيوش دوق ويلينغتون منذ عام 1808 في حرب شبه الجزيرة الأيبيرية وفي معركة واترلو ، وقد كتب بإعجاب عن فعاليتها.

قام الكابتن إي إم بوكسر من الترسانة الملكية بتحسين التصميم حوالي عام 1852، ودخل حيز الاستخدام مع ظهور القذائف الأسطوانية للمدافع ذات السبطانات الحلزونية. عدّل المقدم بوكسر تصميمه عام 1864 [ 4 ] لإنتاج قذائف شظايا للمدافع الجديدة ذات السبطانات الحلزونية ذاتية التعبئة ( RML ): كانت جدران القذيفة مصنوعة من حديد الزهر السميك ، ولكن شحنة البارود أصبحت الآن في قاعدة القذيفة مع أنبوب يمر عبر مركزها لنقل شرارة الاشتعال من فتيل التوقيت في مقدمة القذيفة إلى شحنة البارود في قاعدتها. كانت شحنة البارود تحطم جدار القذيفة المصنوع من حديد الزهر وتطلق الرصاص. [ 5 ] استمر جدار القذيفة المكسور في الامتداد للأمام بشكل رئيسي، لكن تأثيره التدميري كان محدودًا. كان للنظام قيود كبيرة: فقد حدّ سمك جدران القذيفة الحديدية من سعة حمل الرصاص المتاحة، ولكنه لم يوفر قدرة تدميرية تُذكر، كما أن الأنبوب المار عبر المركز قلل من المساحة المتاحة للرصاص. [ 6 ]

في سبعينيات القرن التاسع عشر، قدّم ويليام أرمسترونغ تصميمًا للقذيفة بشحنة متفجرة في رأسها وجدار فولاذي، ما جعله أرق بكثير من جدران قذائف الشظايا المصنوعة من الحديد الزهر. ورغم أن رقة الجدار وغياب الأنبوب المركزي سمحا للقذيفة بحمل عدد أكبر من الرصاص، إلا أن عيبها كان يتمثل في أن الشحنة المتفجرة تفصل الرصاص عن غلاف القذيفة بدفع الغلاف للأمام، وفي الوقت نفسه تبطئ الرصاص عند خروجه من قاعدة الغلاف، بدلًا من زيادة سرعته. اعتمدت بريطانيا هذا الحل لعدة عيارات أصغر (أقل من 6 بوصات) [ 6 ]، ولكن بحلول الحرب العالمية الأولى، لم يتبقَّ سوى عدد قليل جدًا من هذه القذائف، إن وُجدت أصلًا.

لم يكن تصميم قذيفة الشظايا النهائي، الذي اعتُمد في ثمانينيات القرن التاسع عشر، يشبه تصميم هنري شرابل الأصلي إلا قليلاً، باستثناء الرصاصات الكروية والصمام الزمني. فقد استخدم غلافًا فولاذيًا مطروقًا أرق بكثير، مزودًا بصمام زمني في مقدمته وأنبوب يمر عبر مركزه لنقل شرارة الاشتعال إلى شحنة البارود المتفجرة في قاعدة القذيفة. سمح استخدام الفولاذ بجدار أرق للقذيفة، مما أتاح مساحة لعدد أكبر من الرصاصات. كما أنه تحمل قوة شحنة البارود دون أن يتحطم، مما أدى إلى إطلاق الرصاصات للأمام من غلاف القذيفة بسرعة متزايدة، تمامًا مثل البندقية. تم اعتماد هذا التصميم من قبل جميع الدول وكان قيد الاستخدام القياسي عندما بدأت الحرب العالمية الأولى عام 1914. خلال ثمانينيات القرن التاسع عشر، عندما كان كل من تصميمي قذائف الشظايا القديم المصنوع من الحديد الزهر والحديث المصنوع من الفولاذ المطروق في الخدمة البريطانية، أشارت كتيبات الذخائر البريطانية إلى تصميم الحديد الزهر الأقدم باسم "شظايا بوكسر"، على ما يبدو لتمييزه عن تصميم الفولاذ الحديث. [ 5 ]

أتاح التصميم الحديث ذو الجدران الرقيقة المصنوع من الفولاذ المطروق إمكانية استخدام قذائف الشظايا للمدافع، التي كانت سرعتها أقل بكثير من سرعة المدافع الميدانية، وذلك باستخدام كمية أكبر من البارود لتسريع القذائف إلى الأمام عند انفجارها. [ 7 ] كان التصميم الأمثل لقذائف الشظايا يتضمن صمامًا مؤقتًا في قاعدة القذيفة لتجنب الحاجة إلى أنبوب مركزي، لكن ذلك لم يكن ممكنًا من الناحية التقنية بسبب الحاجة إلى ضبط الصمام يدويًا قبل الإطلاق، وعلى أي حال، رفضه البريطانيون منذ وقت مبكر بسبب خطر الاشتعال المبكر وعدم انتظام عمل القذيفة. [ 7 ]

حقبة الحرب العالمية الأولى

قذيفة شظايا من الحرب العالمية الأولى 1 شحنة بارود متفجرة 2 رصاصات 3 صاعق زمني 4 أنبوب إشعال 5 راتنج يثبت الرصاصات في مكانها 6 جدار قذيفة فولاذي 7 غلاف خرطوشة 8 وقود القذيفة

الاعتبارات الفنية

استند تحديد حجم شظايا القذائف في الحرب العالمية الأولى إلى اعتبارين. أولهما، افتراض أن طاقة المقذوف اللازمة لشل حركة جندي العدو تبلغ حوالي 60 قدمًا-رطلًا (81 جولًا ) . [ 8 ] [ 9 ] كانت قذيفة مدفع ميداني نموذجية من الحرب العالمية الأولى عيار 3 بوصات (76 ملم) عند أقصى مدى لها، تسير بسرعة 250 قدمًا/ثانية، بالإضافة إلى السرعة الإضافية الناتجة عن انفجار شحنة الشظايا (حوالي 150 قدمًا/ثانية)، تُعطي كل شظية سرعة 400 قدم/ثانية وطاقة 60 قدمًا-رطلًا (81 جولًا ): وهي الحد الأدنى من طاقة كرة واحدة من الرصاص والأنتيمون عيار نصف بوصة ، تزن حوالي 170 حبة (11 غرامًا) ، أو 41-42 كرة = رطل واحد. [ ملاحظة 1 ] لذا، كان هذا هو الحجم النموذجي لشظايا قذائف المدفع الميداني.

كان المدى الأقصى الممكن، والذي يتجاوز عادةً 7000 ياردة (6400 متر) ، يتجاوز نطاقات القتال بالشظايا المفيدة للمدافع الميدانية العادية بسبب فقدان الدقة وحقيقة أن المقذوفات تهبط بشكل حاد نسبيًا عند المدى الأقصى، وبالتالي فإن "مخروط" الرصاص يغطي مساحة صغيرة نسبيًا.

في نطاق قتالي نموذجي يبلغ 3000 ياردة (2700 متر) ، مما يوفر مسارًا شبه مستقيم وبالتالي منطقة تأثير طويلة للرصاص، تبلغ سرعة قذيفة الشظايا النموذجية لمدفع ميداني عيار 75 ملم حوالي 900 قدم/ثانية. وتضيف الشحنة المتفجرة حوالي 150 قدم/ثانية، لتصل سرعة الرصاصة إلى 1050 قدم/ثانية. وهذا يمنح كل رصاصة طاقة تقارب 418 قدم-رطل: أي سبعة أضعاف الطاقة المفترضة اللازمة لشل حركة رجل.

1/41×10502/64.32=418 قدم-رطل{\displaystyle 1/41\times 1050^{2}/64.32=418{\text{ قدم-رطل}}}

بالنسبة للمدافع الأكبر حجماً ذات السرعات المنخفضة، تم استخدام كرات أكبر حجماً بحيث تحمل كل كرة طاقة كافية لتكون قاتلة.

معظم الاشتباكات التي استخدمت فيها المدافع في هذا النطاق الحجمي استخدمت إطلاق نار مباشر على العدو من مسافة 1500 ياردة (1400 متر) إلى 3000 ياردة (2700 متر) ، وعند هذه المسافات كانت سرعة القذيفة المتبقية أعلى بشكل متناسب، كما هو موضح في الجدول - على الأقل في المراحل الأولى من الحرب العالمية الأولى.

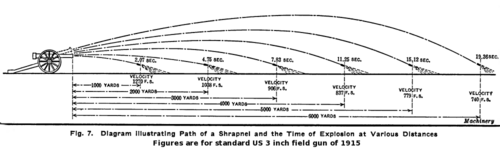

مسار ونمط قذيفة الشظايا الأمريكية عيار 3 بوصات (76 ملم) من حقبة الحرب العالمية الأولى.

أما العامل الآخر فكان مسار القذيفة. كانت شظايا الرصاص قاتلة عادةً لمسافة 270 مترًا تقريبًا من المدافع الميدانية العادية بعد انفجارها، ولمسافة تزيد عن 370 مترًا من المدافع الميدانية الثقيلة. وللاستفادة القصوى من هذه المسافات، كان لا بد من استخدام مدفع ذي مسار مستقيم، وبالتالي سرعة عالية. وكان النمط السائد في أوروبا هو أن الجيوش التي تمتلك مدافع ذات سرعة أعلى تميل إلى استخدام رصاص أثقل لأنها تستطيع تحمل تكلفة عدد أقل من الرصاص في القذيفة الواحدة. [ 10 ]

أهم النقاط التي يجب ملاحظتها حول قذائف الشظايا والرصاص في مرحلتها النهائية من التطوير في الحرب العالمية الأولى هي:

  • استغلوا خاصية قوة الحمل، حيث إذا أُطلق مقذوفان بنفس السرعة، فإن المقذوف الأثقل يقطع مسافة أبعد. الرصاصات المعبأة في غلاف حامل أثقل تقطع مسافة أبعد مما لو أطلقت منفردة.
  • لم يُصمَّم جسم القذيفة نفسه ليكون قاتلاً، بل كانت وظيفته الوحيدة نقل الرصاصات بالقرب من الهدف، وكان يسقط على الأرض سليمًا بعد إطلاق الرصاصات. كانت ساحة المعركة التي تعرضت لوابل من الشظايا عادةً ما تمتلئ بأجسام القذائف الفارغة السليمة، والصمامات، والأنابيب المركزية. وكانت القوات التي تتعرض لوابل الشظايا تحاول نقل أي من هذه الصمامات السليمة التي تجدها إلى وحدات المدفعية التابعة لها، إذ يمكن استخدام ضبط الوقت على الصمام لحساب مدى القذيفة، وبالتالي تحديد موقع المدفع المُطلق، مما يسمح باستهدافه في وابل مضاد.
  • كانت تعتمد بشكل شبه كامل على سرعة القذيفة لتحقيق فتكها: لم يكن هناك تأثير انفجاري جانبي.

وصف مباشر لعملية نشر بريطانية ناجحة للشظايا في قصف دفاعي خلال معركة إيبر الثالثة ، 1917:

... يمتلئ الجو بنفثات صفراء من الدخان تنفجر على ارتفاع حوالي 30 قدمًا وتندفع نحو الأرض - وقبل كل نفثة صفراء من هذه النفثات، ترتفع الأرض في سحابة متطايرة - شظايا - ويا له من مشهد بديع - حيث تحلق امتدادات طويلة منها على طول ذلك المنحدر، مُثيرَةً ما يقارب 200 ياردة من الأرض في كل انفجار. [ 11 ]

الاستخدام التكتيكي

قذيفة شظايا بريطانية من عيار 18 رطلاً، ممزقة من الحرب العالمية الأولى (أعلى) وقذيفة كاملة (أسفل)، معروضة في المتحف الحربي الكندي في أوتاوا . تظهر الرصاصات الكروية في القذيفة الممزقة (أعلى اليسار)، بينما يُحاكي خيط مقطوع مادة الكوردايت الدافعة في الخرطوشة النحاسية (أعلى اليمين). لا يوجد فتيل الاشتعال في القذيفة الممزقة في الأعلى، ولكنه موجود في القذيفة الكاملة في الأسفل. يظهر الأنبوب المار عبر مركز القذيفة، والذي كان ينقل شرارة الاشتعال من الفتيل إلى شحنة البارود الصغيرة في التجويف الظاهر هنا في قاعدة القذيفة. ثم تنفجر شحنة البارود هذه وتدفع الرصاصات خارج جسم القذيفة من خلال مقدمتها.

خلال المراحل الأولى من الحرب العالمية الأولى ، استخدمت جميع الأطراف الشظايا على نطاق واسع كسلاح مضاد للأفراد. وكانت النوع الوحيد من القذائف المتاحة للمدافع الميدانية البريطانية ( عيار 13 و 15 و 18 رطلاً ) حتى أكتوبر 1914. وكانت الشظايا فعالة ضد القوات في العراء، وخاصة المشاة المتجمعة (المتقدمة أو المنسحبة). ومع ذلك، أدى بدء حرب الخنادق في أواخر عام 1914 إلى تقليل معظم الجيوش استخدامها للشظايا لصالح القذائف شديدة الانفجار. واستمرت بريطانيا في استخدام نسبة عالية من قذائف الشظايا. وشملت الأدوار التكتيكية الجديدة قطع الأسلاك الشائكة وتوفير "حواجز نيران زاحفة" لحماية قواتها المهاجمة وقمع المدافعين الأعداء لمنعهم من إطلاق النار على مهاجميهم.

في القصف الزاحف، كان يتم نقل النيران من خط إلى آخر مع تقدم المهاجمين. كانت هذه الخطوط تفصل بينها مسافة 91 مترًا (100 ياردة ) عادةً ، وكانت فترات نقل النيران تفصل بينها 4 دقائق. وكان نقل النيران يستلزم تغيير إعدادات الصمامات الزمنية . حاول المهاجمون البقاء على مقربة قدر الإمكان (حتى مسافة 25 ياردة أحيانًا) من الشظايا المتفجرة ليكونوا فوق خنادق العدو عندما تنتقل النيران خلفهم، وقبل أن يتمكن العدو من العودة إلى متاريسه.

المزايا

على الرغم من أن الشظايا لم تُحدث أي تأثير على الخنادق والتحصينات الترابية الأخرى، إلا أنها ظلت السلاح المفضل لدى البريطانيين (على الأقل) لدعم هجمات مشاتهم من خلال قمع مشاة العدو ومنعهم من التمركز على متاريس خنادقهم. عُرف هذا بـ"التحييد"، وبحلول النصف الثاني من عام 1915، أصبح المهمة الأساسية للمدفعية الداعمة للهجوم. كانت الشظايا أقل خطورة على المشاة البريطانيين المهاجمين من المتفجرات شديدة الانفجار؛ فما دامت شظاياهم تنفجر فوقهم أو أمامهم، يكون المهاجمون في مأمن من آثارها، بينما تُشكل قذائف المتفجرات شديدة الانفجار التي تنفجر قبل وصولها إلى الهدف خطرًا مميتًا محتملاً على مسافة 100 ياردة أو أكثر في أي اتجاه. كما كانت الشظايا مفيدة ضد الهجمات المضادة، وفرق العمل، وأي قوات أخرى في العراء. [ 12 ]

صدرت في يونيو 1916 "ملاحظات المدفعية رقم 5 لقيادة القوات البريطانية الاستكشافية حول قطع الأسلاك". نصّت هذه الملاحظات على استخدام الشظايا لقطع الأسلاك، مع استخدام قذائف شديدة الانفجار لتشتيت الأعمدة والأسلاك عند قطعها. ومع ذلك، كانت هناك قيود: أفضل مدى لمدافع عيار 18 رطلاً يتراوح بين 1800 و2400 ياردة. فالمدى الأقصر يعني أن المسارات المستقيمة قد لا تتجاوز متاريس الرماة، ولا يمكن ضبط الصمامات على مدى أقل من 1000 ياردة. كان لا بد من صيانة المدافع من قبل فنيين متخصصين ومعايرتها بدقة. علاوة على ذلك، كانت المدافع تحتاج إلى منصات جيدة مزودة بعجلات مثبتة بأكياس رمل، وكان على ضابط مراقبة رصد تأثيرها على الأسلاك باستمرار وإجراء أي تعديلات ضرورية على المدى وإعدادات الصمامات. تكررت هذه التعليمات في "مذكرات المدفعية رقم 3 الصادرة عن القيادة العامة، بعنوان "المدفعية في العمليات الهجومية"، والتي صدرت في فبراير 1917، مع إضافة تفاصيل تشمل كمية الذخيرة المطلوبة لكل ياردة من طول الأسلاك الشائكة. كما تم تسليط الضوء على استخدام الشظايا لقطع الأسلاك في "مذكرات التدريب رقم 2 لعام 1939" الصادرة عن هيئة المدفعية الملكية.

وفرت الشظايا تأثير "حماية" مفيد من دخان انفجار شحنات البارود الأسود عندما استخدمها البريطانيون في "القصف الزاحف".

العيوب

كان أحد العوامل الرئيسية التي ساهمت في الخسائر الفادحة التي تكبدها البريطانيون في معركة السوم هو الاعتقاد السائد بأن الشظايا ستكون فعالة في قطع الأسلاك الشائكة في المنطقة المحايدة (مع أن البعض أشار إلى أن سبب استخدام الشظايا لقطع الأسلاك في السوم هو افتقار بريطانيا إلى القدرة على تصنيع كميات كافية من قذائف شديدة الانفجار [ 13 ] ). وقد تعزز هذا الاعتقاد بنجاح استخدام قذائف الشظايا ضد الأسلاك الشائكة الألمانية في معركة نويف شابيل عام 1915 ، إلا أن الألمان قاموا بتكثيف أسلاكهم الشائكة بعد تلك المعركة. ونتيجة لذلك، لم تكن الشظايا فعالة إلا في قتل أفراد العدو؛ فحتى لو كانت الظروف مواتية، مع زاوية سقوط منخفضة لزيادة عدد الرصاصات التي تخترق الأسلاك، فإن احتمال إصابة كرة شظية لخط رفيع من الأسلاك الشائكة وقطعه بنجاح كان ضئيلاً للغاية. كانت للرصاصات أيضًا تأثيرات تدميرية محدودة، وكانت أكياس الرمل توقفها، لذا كان الجنود المتمركزون خلف التحصينات أو في المخابئ آمنين عمومًا. إضافةً إلى ذلك، كانت الخوذات الفولاذية، بما في ذلك خوذة ستالهايم الألمانية وخوذة برودي البريطانية ، قادرة على مقاومة شظايا الرصاص وحماية مرتديها من إصابات الرأس.

...فجأة، وبصوت ارتطام مدوٍّ، أصابتني رصاصة في جبهتي وقذفتني أرضًا في الخندق... أصابت رصاصة شظية خوذتي بقوة شديدة، دون أن تخترقها، ولكن بقوة كافية لإحداث انبعاج فيها. لو كنتُ أرتدي قبعة، كما كان معتادًا حتى قبل بضعة أيام، لكانت الكتيبة قد فقدت جنديًا آخر. [ 14 ]

كانت قذيفة الشظايا أغلى ثمناً من القذيفة شديدة الانفجار [ 15 ] ، وتتطلب استخدام فولاذ عالي الجودة لجسمها. كما كان استخدامها أصعب، إذ كان ضبط وقت تشغيل الصاعق بدقة أمراً بالغ الأهمية لتفجير القذيفة في المكان الصحيح. وهذا يتطلب مهارة عالية من ضابط المراقبة عند استهداف الأهداف المتحركة.

ومما زاد الأمر تعقيداً أن مدة احتراق الفتيل الفعلية كانت تتأثر بالظروف الجوية، حيث شكل تغير سرعة فوهة المدفع عاملاً إضافياً. ومع ذلك، استخدم البريطانيون مؤشرات الفتيل عند كل مدفع لتحديد مدة احتراق الفتيل الصحيحة (طوله) بعد تعديلها وفقاً لسرعة الفوهة.

استبدالها بقذيفة شديدة الانفجار

مع ظهور المتفجرات شديدة الانفجار منخفضة الحساسية نسبيًا، والتي يمكن استخدامها كحشوة للقذائف، تبيّن أن غلاف القذيفة المصممة بشكل صحيح يتفتت بكفاءة عالية . فعلى سبيل المثال، ينتج عن انفجار قذيفة متوسطة عيار 105 ملم آلاف الشظايا عالية السرعة (من 1000 إلى 1500 متر/ثانية)، وضغط انفجار هائل (في المدى القريب جدًا)، وفي حال الانفجار على السطح أو تحته، يُحدث فوهة مفيدة وتأثيرًا مضادًا للمعدات - كل ذلك في ذخيرة أقل تعقيدًا بكثير من الإصدارات اللاحقة لقذائف الشظايا. ومع ذلك، غالبًا ما كان هذا التفتت يضيع عند اختراق القذائف للأرض الرخوة، ولأن بعض الشظايا كانت تتشتت في جميع الاتجاهات، فقد شكّل ذلك خطرًا على القوات المهاجمة.

الاختلافات

من بين القذائف المميزة "القذيفة متعددة الاستخدامات"، وهي نوع من قذائف المدفعية الميدانية طورتها شركة كروب الألمانية في أوائل القرن العشرين. كانت هذه القذيفة قادرة على العمل كقذيفة شظايا أو قذيفة شديدة الانفجار. احتوت القذيفة على فتيل معدل، واستُخدمت مادة تي إن تي بدلاً من الراتنج كحشو بين كرات الشظايا . عند ضبط الفتيل الموقوت، تعمل القذيفة كقذيفة شظايا، حيث تقذف الكرات وتشعل (دون أن تُفجّر) مادة تي إن تي، مُصدرةً سحابةً مرئيةً من الدخان الأسود. عند الاصطدام، تنفجر مادة تي إن تي، مُتحولةً إلى قذيفة شديدة الانفجار ذات كمية كبيرة من الشظايا منخفضة السرعة وانفجار أقل حدة. ونظرًا لتعقيدها، تم التخلي عنها لصالح قذيفة شديدة الانفجار بسيطة.

خلال الحرب العالمية الأولى، استخدمت المملكة المتحدة أيضاً قذائف شظايا لحمل "أوعية" بدلاً من "الرصاص". كانت هذه قذائف حارقة تحتوي على سبعة أوعية [ 16 ] باستخدام مركب الثرميت .

مع اندلاع الحرب العالمية الأولى، امتلكت الولايات المتحدة ما أسمته "قذائف إيرهاردت الشظوية شديدة الانفجار" ضمن ترسانتها. [ 17 ] ويبدو أنها مشابهة للتصميم الألماني، حيث تحتوي على رصاصات مغمورة بمادة تي إن تي بدلاً من الراتنج، بالإضافة إلى كمية من المتفجرات في مقدمة القذيفة. وقد أشار دوغلاس هاميلتون إلى هذا النوع من القذائف عرضًا، واصفًا إياه بأنه "ليس شائعًا كأنواع أخرى" في دراساته الشاملة حول تصنيع الشظايا [ 18 ] والقذائف شديدة الانفجار [ 19 ] في عامي 1915 و1916، لكنه لم يذكر أي تفاصيل عن تصنيعها. وكذلك لم يفعل إيثان فيال في عام 1917. [ 20 ] ومن ثم، يبدو أن الولايات المتحدة قد أوقفت تصنيعها في وقت مبكر من الحرب، استنادًا على الأرجح إلى تجارب الأطراف المتحاربة الأخرى.

حقبة الحرب العالمية الثانية

قذيفة شظايا روسية عيار 122 ملم

طُوِّرت قذيفة شظايا بريطانية جديدة مُبسَّطة، من طراز Mk 3D، لمدفع BL عيار 60 رطلاً في أوائل ثلاثينيات القرن العشرين، وتحتوي على 760 رصاصة. استُخدمت الشظايا بشكل محدود من قِبل البريطانيين في حملات شرق وشمال شرق أفريقيا في بداية الحرب، حيث  استُخدمت مدافع عيار 18 رطلاً ومدافع هاوتزر عيار 4.5 بوصة (114 ملم). وبحلول الحرب العالمية الثانية، توقف استخدام قذائف الشظايا، بالمعنى الدقيق للكلمة، وكان آخر استخدام مُسجَّل لها هو قذائف عيار 60 رطلاً أُطلقت في بورما عام 1943. وفي عام 1945، أجرى البريطانيون تجارب ناجحة على قذائف شظايا مُدمجة بمادة VT . ومع ذلك، لم تُطوَّر الشظايا كذخيرة لأي من نماذج المدفعية البريطانية الجديدة بعد الحرب العالمية الأولى. [ 21 ]

حقبة حرب فيتنام

على الرغم من أنها ليست قذائف شظايا بالمعنى الدقيق، فقد أنتج مشروع أسلحة في ستينيات القرن الماضي قذائف شظايا لبنادق  عديمة الارتداد عيار 90 و106 ملم ومدافع هاوتزر  عيار 105 ملم ، حيث أُطلق عليها اسم " قذيفة خلية النحل ". وعلى عكس كرات قذائف الشظايا، احتوت قذائف الشظايا على سهام صغيرة . وكانت النتيجة قذيفة M546 APERS-T (مضادة للأفراد ومتتبعة) عيار 105 ملم، والتي استُخدمت لأول مرة في حرب فيتنام عام 1966. وتألفت القذيفة من حوالي 8000 سهم صغير يزن كل منها نصف غرام، مرتبة في خمسة صفوف، وصمام توقيت، وصواعق تفجير، وأنبوب وميض مركزي، وشحنة دافعة عديمة الدخان مع علامة صبغية في قاعدتها، وعنصر تتبع. وكانت آلية عمل القذيفة كالتالي: ينفجر صمام التوقيت، وينتقل الوميض عبر أنبوب الوميض، وتنفجر صواعق التفجير، وينقسم الجزء الأمامي من القذيفة إلى أربعة أجزاء. تشتت جسم القذيفة والطبقات الأربع الأولى بفعل دورانها، بينما تشتتت الطبقة الأخيرة والعلامة المرئية بفعل شحنة البارود نفسها. وانتشرت السهام، بشكل رئيسي بفعل الدوران، من نقطة الانفجار في مخروط يتسع باستمرار على طول مسار القذيفة قبل الانفجار. كانت هذه الذخيرة معقدة الصنع، لكنها سلاح فعال للغاية ضد الأفراد - فقد أفاد الجنود أنه بعد إطلاق قذائف "خلية النحل" خلال هجوم كاسح، كانت أيدي العديد من قتلى العدو مسمرة على مقابض بنادقهم الخشبية، وكان من الممكن جر هؤلاء القتلى إلى مقابر جماعية بواسطة البندقية. ويُقال إن اسم "خلية النحل" أُطلق على هذا النوع من الذخيرة بسبب صوت السهام وهي تتحرك في الهواء، والذي يُشبه صوت سرب من النحل.

العصر الحديث

قذيفة شظايا سوفيتية من طراز 9N123K تنثر 50 ذخيرة فرعية من طراز 9N24 ؛ وغالبًا ما تستخدم مع قاذفة توشكا OTR-21

على الرغم من ندرة استخدام قذائف الشظايا حاليًا، باستثناء ذخائر خلية النحل، إلا أن هناك أنواعًا أخرى من القذائف الحديثة التي تستخدم، أو استخدمت، مبدأ الشظايا. من هذه الأنواع: قذيفة المدفع DM 111 عيار 20  ملم المستخدمة للدفاع الجوي قصير المدى، وقنبلة  HVCC عيار 40 ملم المملوءة بالفليشيت (قنبلة يدوية 40 × 53  ملم عالية السرعة)، وذخيرة AHEAD  عيار 35 ملم (35 × 228  ملم) (152 أسطوانة من التنجستن، وزن كل منها 3.3 غرام)، وذخيرة RWM Schweiz عيار 30 × 173 ملم المتفجرة في الهواء، وقذيفة بندقية عيار 127 ملم (KE-ET)، وربما غيرها. كما تمتلك العديد من الجيوش الحديثة ذخيرة طلقات عنقودية للدبابات ومدافعها، ومنها قذيفة XM1028 لمدفع الدبابة M256 عيار 120 ملم (حوالي 1150 كرة من التنجستن بسرعة 1400 متر/ثانية).

تستخدم بعض الصواريخ المضادة للصواريخ الباليستية رؤوسًا حربية شبيهة بالشظايا بدلًا من الرؤوس الحربية المتفجرة الأكثر شيوعًا . وكما هو الحال مع الرؤوس الحربية المتفجرة، لا يتطلب استخدام هذا النوع من الرؤوس الحربية اصطدامًا مباشرًا بين جسم الصاروخ، مما يقلل بشكل كبير من متطلبات دقة التتبع والتوجيه. عند مسافة محددة مسبقًا من المركبة العائدة ، يُطلق الرأس الحربي، في حالة الرأس الحربي المضاد للصواريخ الباليستية، بواسطة شحنة قذف متفجرة، مجموعة من المقذوفات الفرعية، معظمها على شكل قضبان، في مسار المركبة العائدة. على عكس الرأس الحربي المتفجر، فإن شحنة القذف مطلوبة فقط لإطلاق المقذوفات الفرعية من الرأس الحربي الرئيسي، وليس لتسريعها إلى سرعة عالية. وتأتي السرعة اللازمة لاختراق غلاف المركبة العائدة من السرعة النهائية العالية للرأس الحربي، على غرار مبدأ قذيفة الشظايا. يكمن سبب استخدام هذا النوع من الرؤوس الحربية بدلاً من الرؤوس الحربية المتفجرة في أن الشظايا الناتجة عن الرؤوس الحربية المتفجرة لا تضمن اختراق غلاف المركبة الفضائية. أما باستخدام المقذوفات الفرعية الشبيهة بالقضبان، فيمكن اختراق سماكة أكبر بكثير من المادة، مما يزيد بشكل كبير من احتمالية تعطيل المركبة الفضائية القادمة.

يستخدم صاروخ ستارستريك نظامًا مشابهًا، حيث تنفصل ثلاثة سهام معدنية عن الصاروخ قبل الاصطدام، على الرغم من أن هذه السهام في حالة ستارستريك موجهة وتحتوي على شحنة متفجرة.
