نظام بلوري رباعي الأضلاع

📅 آخر تحديث: ٢٠ يوليو ٢٠٢٦
✍️ نُشر في: ٢٠ يوليو ٢٠٢٦
📷 يحتوي على 6 صور
الموسوعة الحرة
مثال على البلورات الرباعية، وولفينيت

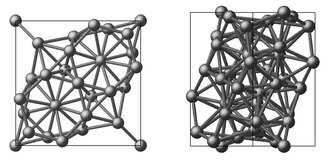

منظران مختلفان (من الأعلى إلى الأسفل ومن الجانب) للخلية الأولية لـ tP 30-CrFe ( بنية فرانك-كاسبر ذات الطور σ ) يوضحان أطوال أضلاعها المختلفة، مما يجعل هذه البنية عضوًا في نظام البلورات الرباعي.

في علم البلورات ، يُعد النظام البلوري الرباعي أحد الأنظمة البلورية السبعة . وتنتج الشبكات البلورية الرباعية عن تمديد شبكة مكعبة على طول أحد متجهات شبكتها، بحيث يصبح المكعب منشورًا مستطيلًا بقاعدة مربعة ( a × a ) وارتفاع ( c ، وهو يختلف عن a ).

شبكات برافي

يوجد نوعان من شبكات برافي الرباعية: الشبكة الرباعية البدائية والشبكة الرباعية ذات المركز الجسمي.

شبكة برافيرباعي الأضلاع بدائيرباعي الأضلاع مركزي الجسم
رمز بيرسونتي بيأنا
الخلية الوحدوية

تُعادل الشبكة الرباعية ذات المراكز الوجهية الشبكة الرباعية ذات المراكز الجسمية ذات خلية وحدة أصغر. [ 1 ]

فصول كريستال

تُدرج أدناه المجموعات النقطية التي تندرج تحت هذا النظام البلوري، متبوعةً بتمثيلاتها في الترميز الدولي، وترمييز شونفليس ، وترمييز أوربيفولد ، وترمييز كوكسيتر ، بالإضافة إلى أمثلة معدنية . [ 2 ] [ 3 ]

8مجموعة النقاطيكتبمثالالمجموعات الفضائية
الاسم [ 4 ]دوليشون.محجر العين.كوكس.بدائيمتمركز حول الجسد
75-80هرمي رباعي الأضلاع4ج 444[4] +قطبي متماثل معكوسبينويت ، بيبتP4، P4 1 ، P4 2 ، P4 3I4، I4 1
81–82عظم وتدي رباعي الأضلاع4S 42×[2 + ،4 + ]الكاهنيت ، التوغتوبيتالصفحة 4أنا 4
83-88هرم رباعي الأضلاع4/مج 4 ساعات4*[2,4 + ]متناظر مركزيًاشيليت ، ولفينيت ، ليوسيتP4/m، P4 2 /m، P4/n، P4 2 /nI4/m, I4 1 /a
89–98شبه منحرف رباعي الأضلاع422د 4224[2,4] +متماثل معكوسكريستوباليت ، وارديتP422، P42 1 2، P4 1 22، P4 1 2 1 2، P4 2 22، P4 2 2 1 2، P4 3 22، P4 3 2 1 2I422، I4 1 22
99–110هرمي رباعي الأضلاع4 ممج 4 ق*44[4]القطب الشماليالديابوليتP4mm، P4bm، P4 2 سم، P4 2 نانومتر، P4cc، P4nc، P4 2 mc، P4 2 bcI4mm، I4cm، I4 1 md، I4 1 cd
111–122رباعي الأضلاع ذو أوجه متباينة4 2 مترD 2 d (V d )2*2[2 + ,4]الكالكوبيريت ، الستانيتP 4 2m، P 4 2c، P 4 2 1 m، P 4 2 1 c، P 4 m2، P 4 c2، P 4 b2، P 4 n2I 4 m2، I 4 c2، I 4 2m، I 4 2d
123–142هرم ثنائي رباعي الأضلاع4/mmm (4/m 2/m 2/m)د 4 ساعات*224[2,4]متناظر مركزيًاالروتيل ، البيرولوسيت ، الزركونP4/mmm، P4/mcc، P4/nbm، P4/nnc، P4/mbm، P4/mnc، P4/nmm، P4/ncc، P4 2 /mmc، P4 2 /mcm، P4 2 /nbc، P4 2 /nnm، P4 2 /mbc، P4 2 /mnm، P4 2 /nmc، P4 2 /ncmI4/mmm، I4/mcm، I4 1 /amd، I4 1 /acd

في بعدين

لا يوجد سوى شبكة برافي رباعية الأضلاع واحدة في بعدين: الشبكة المربعة.

شبكة برافيمربع
رمز بيرسونtp
الخلية الوحدوية

انظر أيضاً

مراجع

  1. ↑ التحول من المكعب إلى الرباعي
  2. ↑ بيانات Webmineral
  3. ↑ هورلبوت، كورنيليوس س.؛ كلاين، كورنيليس، 1985، دليل علم المعادن ، الطبعة العشرون، الصفحات 73-78، ISBN 0-471-80580-7
  4. ↑ "الفئات البلورية الـ 32" . تم الاطلاع عليه بتاريخ 19-06-2018 .
