نطاق انتقالي

نطاق الانتقال ، أو ما يُسمى أيضًا بالحافة ، هو نطاق من الترددات يسمح بالانتقال بين نطاق تمرير ونطاق إيقاف في مرشح معالجة الإشارة . ويُحدد نطاق الانتقال بتردد قطع نطاق التمرير وتردد القطع أو تردد الزاوية لنطاق الإيقاف.

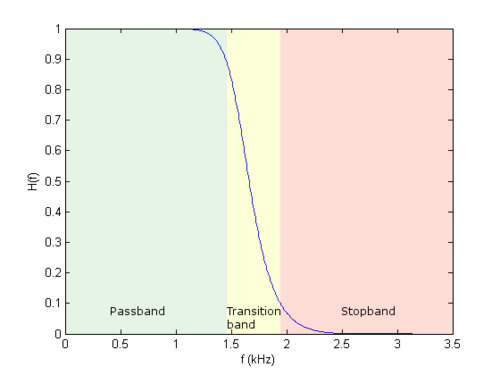

هذه هي المنطقة الواقعة بين المكان الذي "ينعطف" فيه المرشح والمكان الذي "يصل فيه إلى القاع".

يمكن الاستشهاد بمثال على ذلك من مرشح الترددات المنخفضة ، المستخدم عادةً في أنظمة الصوت للسماح لإشارة الصوت الجهير بالمرور إلى مضخم الصوت الفرعي ، وحجب جميع الترددات غير المرغوب فيها التي تتجاوز نقطة محددة. إذا تم تحديد نقطة القطع لهذا المرشح عند 200  هرتز، ففي نظام مثالي،  سيتم حجب جميع الترددات التي تزيد عن 200 هرتز، بينما  ستُسمح لجميع الترددات التي تقل عن 200 هرتز بالمرور.

يمكن تطبيق نطاق انتقالي للسماح بانخفاض تدريجي سلس لتجنب ظهور ذروات مسموعة في السعة. إذا كان النطاق الانتقالي  لمرشح 200 هرتز، على سبيل المثال، هو 20  هرتز، فيجب أن يبدأ التوهين عند 180  هرتز، ويتوقف تمامًا عند 200  هرتز. يعتمد منحنى النطاق الانتقالي على تصميم المرشح، بما في ذلك زمن استجابة المكونات واختيار قيمها وفقًا لمعادلة رياضية.

عادةً ما يكون نطاق الانتقال واضحًا في أي نظام ترشيح، حتى وإن كان غير مرغوب فيه. وهذا الأمر ذو أهمية عامة عند حساب القيم المطلوبة للمرشحات المستخدمة في التحكم بأنظمة نقل الإشارات، لضمان مرور كامل عرض النطاق الترددي للإشارة المطلوبة.

يعتمد عرض نطاق الانتقال للمرشح بشكل كبير على رتبته. ففي المرشحات ذات الرتب الأعلى، يكون عرض نطاق الانتقال أضيق منه في المرشحات ذات الرتب الأدنى. ويعود ذلك إلى أن معدل انخفاض الاستجابة يكون أعلى في المرشحات ذات الرتب الأعلى. ^{[ 1 ]}

بالنسبة لمرشحات منع التشويش في أنظمة محولات A/D ، يحدد عرض نطاق الانتقال مدى تشويه الإشارة المستعادة في المجال الزمني. ^{[ 2 ]}
