ATI Wonder

الموسوعة الحرة

تُعدّ سلسلة بطاقات الفيديو ATI Wonder مخصصة لأجهزة الكمبيوتر الشخصية من IBM والأجهزة المتوافقة معها ، وقد طرحتها شركة ATI Technologies في منتصف إلى أواخر ثمانينيات القرن الماضي. [ 1 ] [ 2 ] [ 3 ] تميزت هذه البطاقات آنذاك بتقديمها قيمة كبيرة للمستخدم النهائي من خلال دمج دعم معايير رسومات متعددة (وشاشات عرض متعددة) في بطاقة واحدة. أضافت سلسلة VGA Wonder قيمة إضافية من خلال تضمين منفذ فأرة ناقل البيانات ، [ 4 ] والذي كان يتطلب عادةً تثبيت محول فأرة مخصص من مايكروسوفت .

اندمجت سلسلة بطاقات VGA Wonder لاحقًا مع سلسلة بطاقات ATI Mach في عام 1990. تميزت بطاقتا ATI Graphics Ultra ( ذاكرة الوصول العشوائي للفيديو VRAM ) و ATI Graphics Vantage ( ذاكرة الوصول العشوائي الديناميكية DRAM ) بمعالجات VGA Wonder ASIC مستقلة ، بالإضافة إلى معالج الرسومات المتوافق مع Mach8 8514. أُعيد تسمية Graphics Ultra لاحقًا إلى VGA Wonder GT . في عام 1992، دمج خط إنتاج Mach32 ، الذي تلاه ، نواة VGA Wonder والمعالج المساعد في دائرة متكاملة واحدة . عند هذه النقطة، أُلغي خط إنتاج VGA Wonder واستُبدل بنسخة مُخفّضة التكلفة تعتمد على ذاكرة الوصول العشوائي الديناميكية DRAM من Mach32، والمعروفة باسم ATI Graphics Wonder .

بطاقات MDA/CGA

إحدى بطاقات الرسومات المبكرة من شركة ATI Technologies: بطاقة رسومات Graphics Solution Rev 3 Hercules من عام 1986. كما يمكن رؤيته من لوحة الدوائر المطبوعة، تم تصميمها في عام 1985، بينما تشير العلامة الموجودة على الشريحة المركزية CW16800-A إلى "8639" مما يعني أن هذه الشريحة تم تصنيعها في الأسبوع 39 من عام 1986.

حلول رسومات ATI الإصدار 3 (1986)

  • مجموعة الشرائح : ATI CW16800-A
  • يدعم: وضع بطاقة الرسومات Hercules ووضع النصوص الممتد 132 × 25 / 132 × 44 على شاشات TTL أحادية اللون.
  • يدعم: جميع أوضاع CGA على شاشات CGA/ EGA وشاشات TTL أحادية اللون
  • يتم التبديل بين توافق CGA و Hercules عبر الأداة المساعدة المرفقة ( VSET.EXE) ولا يتطلب إعادة تشغيل الجهاز.
  • يتوفر مخرج فيديو مركب على موصل داخلي ثلاثي الأطراف (لا يدعم الألوان، ويعمل فقط في وضع النص 40 × 25 أو وضع الرسومات 320 × 200 ).
  • المنفذ: ناقل PC/XT ذو 8 بت
مصدر
[ 5 ]

بطاقة محاكاة الألوان من ATI (1986)

  • هل كان يدعم على الأقل إخراج رسومات CGA إلى شاشة أحادية اللون TTL [ 6 ]

حلول رسومات ATI بلس (1987)

مصدر
[ 7 ]

برنامج Graphics Solution Plus SP

حلول الرسومات SR

حلول الرسومات ATI Small Wonder

حلول الرسومات ATI Small Wonder (1988)

  • مجموعة الشرائح: ATI 18700
  • يُعرف أيضًا باسم شريحة حلول الرسومات أحادية الشريحة أو اختصارًا GS-SC
  • إصدار أحادي الشريحة من حلول الرسومات بالإضافة إلى
  • 64 كيلوبايت من ذاكرة الوصول العشوائي الثابتة
  • مخرج مركب

حلول الرسومات أحادية الشريحة أو GS-SC مع لعبة (1988)

بطاقات EGA

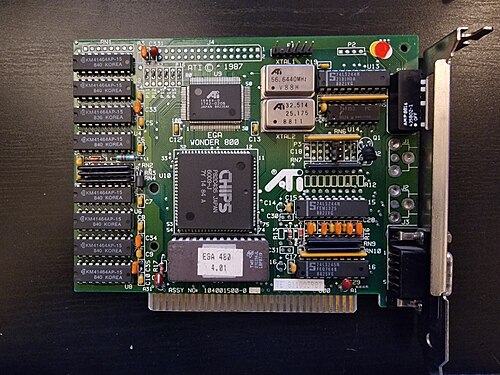

ATI EGA Wonder 480

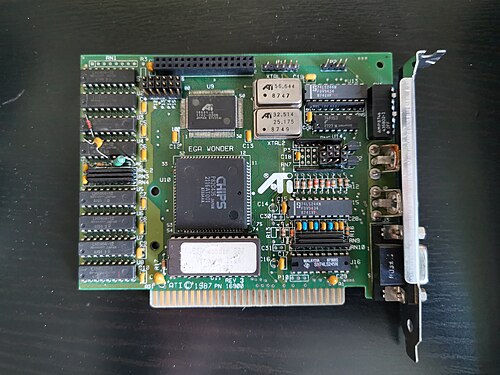

ATI EGA Wonder 800
ATI EGA Wonder 800+

ATI EGA Wonder (1987)

  • مجموعة الشرائح: ATI16899-0 + CHIPS P86C435
  • يدعم أوضاع الرسومات CGA و Hercules mono و EGA
  • يزيل دعم وضع بلانترونيكس/وضع هرقل أحادي الصفحة/إخراج الصور المركبة
  • متوافق مع شاشات MDA و CGA و EGA (قابلة للتحديد بواسطة مفتاح DIP)
  • منفذ فيديو مركب داخلي لأجهزة مثل IBM 5155 Portable
  • ذاكرة وصول عشوائي ديناميكية (DRAM) بسعة 256 كيلوبايت
  • المنفذ: ناقل PC/XT ذو 8 بت
  • السعر الأصلي المقترح من المصنّع : 399 دولارًا
مصدر
[ 8 ]

ATI EGA Wonder 480 (1988)

ATI EGA Wonder 800 (1987)

  • تمت إضافة دعم لأوضاع النصوص والرسومات الموسعة في EGA (يتطلب شاشة متعددة التزامن )
  • تمت إضافة دعم لأوضاع VGA ذات 16 لونًا
مصادر
[ 10 ] [ 11 ]

ATI EGA Wonder 800+ (1988)

مصادر
[ 12 ] [ 13 ]

بطاقات VGA

أداء محسّن لبطاقة الرسومات ATI VIP أو VGA (1987)

  • مجموعة الشرائح: ATI 16899-0 والشرائح P82C441
  • يدعم رسومات CGA و Hercules mono و EGA و VGA مع خاصية التبديل التلقائي بين الأوضاع باستخدام Softsense
  • متوافق مع شاشات MDA و CGA و EGA و VGA (يمكن اختيارها بواسطة مفتاح DIP)
  • موصلات TTL ذات 9 دبابيس وموصلات تناظرية ذات 15 دبوسًا
  • ذاكرة وصول عشوائي ديناميكية (DRAM) بسعة 256 كيلوبايت
  • المنفذ: ناقل PC/XT ذو 8 بت
  • السعر الأصلي المقترح من الشركة المصنعة: 449 دولارًا (99 دولارًا لوحدة التوسعة من كومباك )
مصادر
[ 14 ] [ 15 ]

ATI VGA Wonder (1988)

  • مجموعة الشرائح: ATI 18800
  • يضيف دعمًا لأنماط رسومات SVGA
  • يضيف دعمًا للاستشعار التلقائي للشاشة (تكوين بدون مفتاح)
  • يستخدم ذاكرة EEPROM مدمجة لتخزين معلومات التكوين
  • ذاكرة وصول عشوائي ديناميكية (DRAM) بسعة 256 كيلوبايت أو 512 كيلوبايت
  • المنفذ: ناقل PC/XT ذو 8 بت
مصادر
[ 16 ] [ 4 ] [ 17 ]

ATI VGA Edge 8

  • بطاقة رسومات VGA رائعة مخفضة التكلفة
  • ذاكرة وصول عشوائي ديناميكية (DRAM) بسعة 256 كيلوبايت

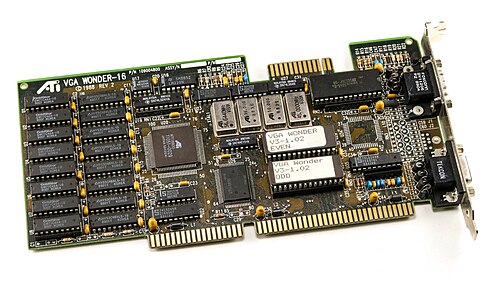

ATI VGA Wonder-16

ATI VGA Wonder-16 (1988)

  • تحسينات في السرعة بفضل الحافلة الأوسع
  • موصل تمرير VGA
  • موصل فأرة الحافلة
  • ذاكرة وصول عشوائي ديناميكية (DRAM) بسعة 256 كيلوبايت أو 512 كيلوبايت
  • المنفذ: ناقل PC/AT ذو 16 بت (ISA)، متوافق مع 8 بت
  • السعر الأصلي المقترح من المصنّع: 499 دولارًا أو 699 دولارًا على التوالي
مصدر
[ 18 ]

ATI VGA Edge-16

  • تم تخفيض التكلفة VGA Wonder 16
  • يفتقر إلى موصل فأرة ناقل البيانات ومخرج TTL الرقمي
  • ذاكرة الوصول العشوائي الديناميكية 256 كيلوبايت (غير قابلة للتوسيع إلى 512 كيلوبايت)

ATI VGA Wonder+ (1990)

بطاقة رسومات ATI Wonder+
  • مجموعة الشرائح: ATI 28800–2، -4، أو -5
  • يعتمد على شريحة جديدة تدعي أنها توفر سرعات تنافس البطاقات التي تعتمد على ذاكرة الوصول العشوائي للفيديو (VRAM).
  • الوصول إلى الذاكرة في وضع الصفحة المزدوجة
  • التداخل الديناميكي بين وحدة المعالجة المركزية وشاشة العرض CRT
  • ذاكرة وصول عشوائي ديناميكية (DRAM) بسعة 256 كيلوبايت أو 512 كيلوبايت
مصدر
[ 19 ]

ATI VGA Integra (1990)

  • نسخة مخفضة التكلفة تعتمد على شريحة ATI 28800 ASIC الجديدة
  • يفتقر إلى موصل فأرة ناقل البيانات
  • يستخدم لوحة دوائر مطبوعة أصغر بكثير مع نظام BIOS و RAMDAC مثبتين على السطح
  • يدعم رسومات SVGA بمعدلات تحديث  72 هرتز
  • ذاكرة وصول عشوائي ديناميكية (DRAM) سعة 512 كيلوبايت

ATI VGA Basic-16 (1990)

  • تصميم لوحة الدوائر المطبوعة مشابه لتصميم VGA Integra ولكنه يستخدم RAMDAC أرخص
  • يدعم فقط أوضاع VGA الأساسية بتردد 60  هرتز لمعيار IBM VGA الصادر عام 1987
  • ذاكرة وصول عشوائي ديناميكية (DRAM) بسعة 256 كيلوبايت (غير قابلة للترقية)

شاحن ATI VGA (1991)

  • يشبه VGA Basic-16، ولكن يمكن ترقيته إلى 512 كيلوبايت

ATI VGA Wonder XL (1991)

  • يُضيف Sierra RAMDAC دعمًا للألوان ذات 15 بت بدقة 640 × 480 عند 72  هرتز، و 800 × 600 عند 60  هرتز
  • يدعم معدل تحديث رأسي خالٍ من الوميض يبلغ 72  هرتز
  • ذاكرة وصول عشوائي ديناميكية (DRAM) بسعة 256 كيلوبايت أو 512 كيلوبايت أو 1 ميجابايت
  • السعر الأصلي المقترح من المصنّع: 229 دولارًا، 349 دولارًا، 399 دولارًا على التوالي

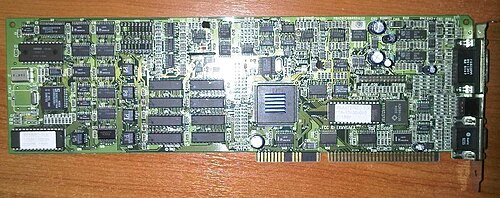

ATI VGA ستيريو · مؤثرات

ATI VGA ستيريو · مؤثرات
  • مجموعة الشرائح: ATI 28800
  • يجمع بين بطاقة VGA Wonder XL وبطاقة صوت Sound Blaster 1.5
  • يتميز بصوت ستيريو "وهمي"
  • ذاكرة وصول عشوائي ديناميكية (DRAM) بسعة 512 كيلوبايت أو 1 ميجابايت
مصدر
[ 20 ]

ATI VGA Wonder XL24 (1992)

  • يحتوي على وحدة ذاكرة وصول عشوائي رقمية تناظرية (RAMDAC) من نوع Brooktree Bt481KPJ85، والتي تضيف دعمًا لأنماط الرسومات عالية الدقة والألوان الحقيقية.
  • ذاكرة وصول عشوائي ديناميكية (DRAM) بسعة 512 كيلوبايت أو 1 ميجابايت
مصدر
[ 21 ]

ATI VGA Wonder 1024
