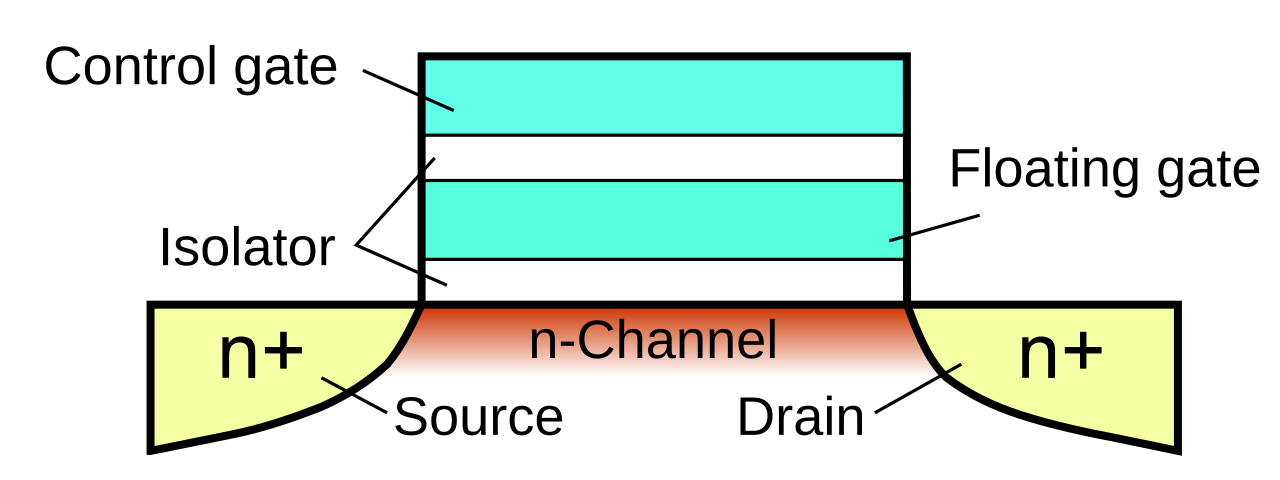

مقطع عرضي لبنية EPROM القديمة  .
العازل العلوي: ONO
العازل السفلي:  أكسيد النفق
ذاكرة EEPROM من النوع التسلسلي STMicro M24C02 I²C

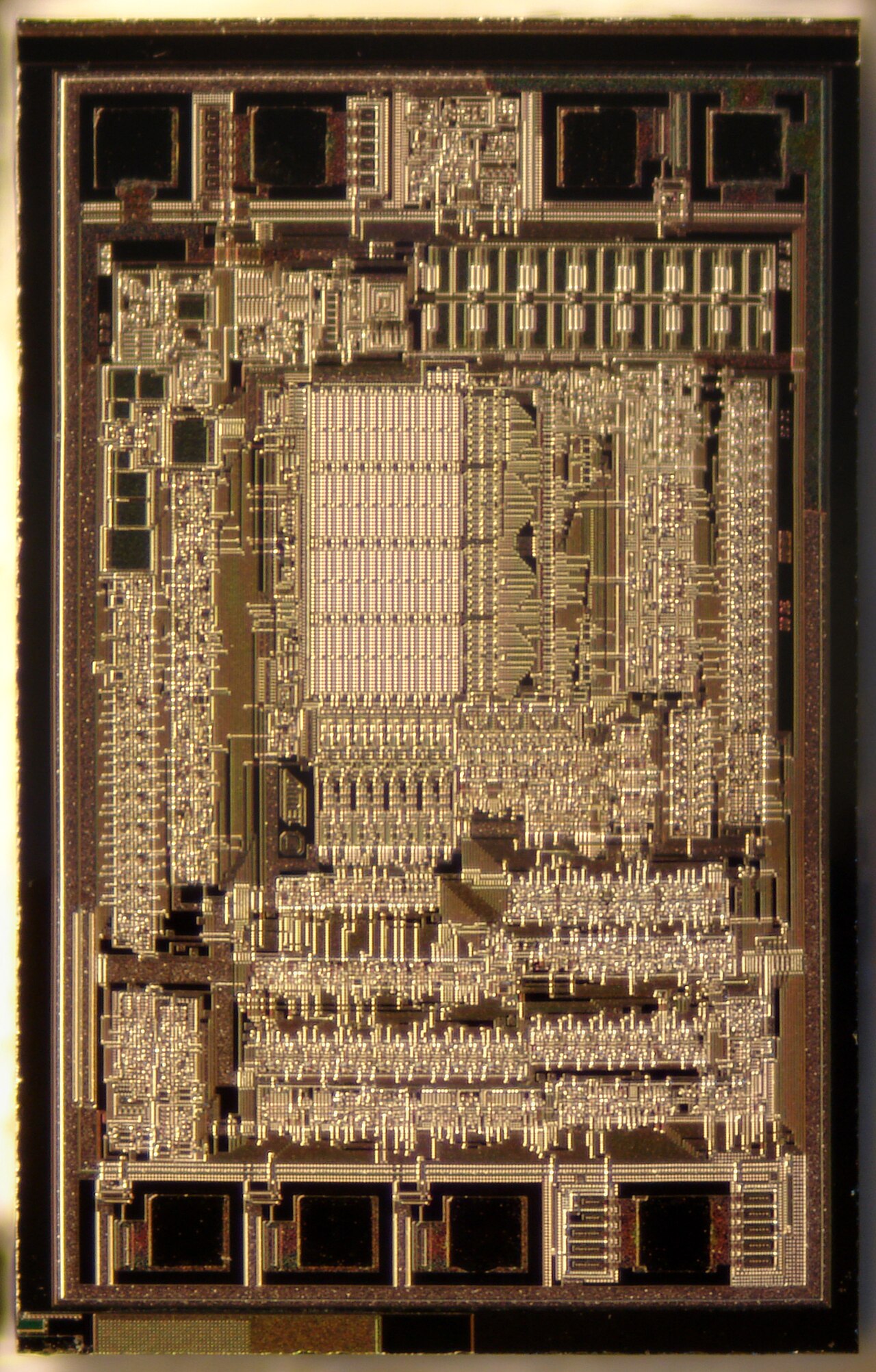

رقاقة Atmel AT93C46A
وحدة التحكم الدقيقة AT90USB162 تدمج ذاكرة EEPROM بحجم 512 بايت

EEPROM أو E 2 PROM ( ذاكرة القراءة فقط القابلة للمسح والبرمجة كهربائيًا ) هي نوع من الذاكرة غير المتطايرة . تُستخدم في أجهزة الكمبيوتر، وعادةً ما تكون مدمجة في وحدات تحكم دقيقة مثل البطاقات الذكية وأنظمة التحكم عن بعد بدون مفتاح ، أو كجهاز شريحة منفصل، لتخزين كميات صغيرة نسبيًا من البيانات عن طريق السماح بمسح البايتات الفردية وإعادة برمجتها.

يتم تنظيم EEPROMs كمصفوفات من الترانزستورات ذات البوابة العائمة . يمكن برمجة EEPROMs ومسحها داخل الدائرة، من خلال تطبيق إشارات برمجة خاصة. في الأصل، كانت EEPROMs مقتصرة على العمليات ذات البايت الواحد، مما جعلها أبطأ، لكن EEPROMs الحديثة تسمح بعمليات الصفحات متعددة البايتات. تتمتع EEPROM بعمر محدود للمسح وإعادة البرمجة، يصل إلى مليون عملية في EEPROMs الحديثة. في EEPROM التي تتم إعادة برمجتها بشكل متكرر، فإن عمر EEPROM هو اعتبار تصميمي مهم.

ذاكرة الفلاش هي نوع من أنواع ذاكرة EEPROM المصممة للسرعة العالية والكثافة العالية، على حساب كتل المسح الكبيرة (عادةً 512 بايت أو أكبر) وعدد محدود من دورات الكتابة (غالبًا 10000). لا يوجد حد واضح يفصل بين الاثنين، ولكن مصطلح "EEPROM" يستخدم عمومًا لوصف ذاكرة غير متطايرة ذات كتل مسح صغيرة (صغيرة مثل بايت واحد) وعمر طويل (عادةً 1000000 دورة). تضمنت العديد من المتحكمات الدقيقة السابقة كليهما (ذاكرة فلاش للبرامج الثابتة وذاكرة EEPROM صغيرة للمعلمات)، على الرغم من أن الاتجاه مع المتحكمات الدقيقة الحديثة هو محاكاة EEPROM باستخدام الفلاش.

اعتبارًا من عام 2020، أصبحت تكلفة ذاكرة الفلاش أقل بكثير من ذاكرة EEPROM القابلة للبرمجة بالبايتات وهي نوع الذاكرة السائد أينما يتطلب النظام كمية كبيرة من تخزين الحالة الصلبة غير المتطايرة . ومع ذلك، لا تزال ذاكرة EEPROM تُستخدم في التطبيقات التي تتطلب كميات صغيرة فقط من التخزين، مثل الكشف عن الوجود التسلسلي . [1] [2]

تاريخ

آلية شحن خلية ذاكرة الفلاش من نوع NOR الحالية . Å = 10 -10 م .
آلية تفريغ خلية الذاكرة الفلاشية من النوع NOR الحالية

المحاولات المبكرة

في أوائل سبعينيات القرن العشرين، قامت العديد من الشركات والمنظمات بإجراء بعض الدراسات والاختراعات والتطويرات للذواكر غير المتطايرة القابلة لإعادة البرمجة كهربائيًا.

في عام 1971، تم تقديم بحث مبكر في المؤتمر الثالث للأجهزة ذات الحالة الصلبة ، طوكيو في اليابان بواسطة ياسو تاروي، ويوتاكا هاياشي، وكيوكو ناجاي في المختبر الكهروتقني ؛ وهو معهد أبحاث وطني ياباني. [3] لقد صنعوا ذاكرة غير متطايرة قابلة لإعادة البرمجة كهربائيًا في عام 1972، [4] [5] [6] واستمروا في هذه الدراسة لأكثر من 10 سنوات. [7] ومع ذلك، اعتمدت هذه الذاكرة المبكرة على المكثفات للعمل، [4] والتي تفتقر إليها ذاكرة EEPROM الحديثة.

في عام 1972، حصلت شركة آي بي إم على براءة اختراع لذاكرة غير متطايرة قابلة لإعادة البرمجة كهربائيًا. [8] وفي وقت لاحق من ذلك العام، حصل فوجيو ماسوكا ، مخترع ذاكرة الفلاش ، في شركة توشيبا على براءة اختراع لنوع حقن الانهيار [9] وحصلت آي بي إم على براءة اختراع أخرى في وقت لاحق من ذلك العام. [10]

في عام 1974، حصلت شركة NEC على براءة اختراع لجهاز حقن حامل قابل للمسح كهربائيًا. [11] وفي العام التالي، تقدمت شركة NEC بطلب للحصول على العلامة التجارية "EEPROM®" لدى مكتب براءات الاختراع الياباني. وقد تم منح العلامة التجارية في عام 1978. [12] [13]

الأساس النظري لهذه الأجهزة هو حقن الناقل الساخن . بشكل عام، كانت الذواكر القابلة للبرمجة، بما في ذلك EPROM، في أوائل السبعينيات تعاني من مشاكل تتعلق بالموثوقية والتحمل مثل فترات الاحتفاظ بالبيانات وعدد دورات المسح/الكتابة. [14]

قامت معظم شركات تصنيع أشباه الموصلات الرئيسية، مثل توشيبا ، [9] [5] سانيو (لاحقًا، ON Semiconductor )، [15] آي بي إم ، [16] إنتل ، [17] [18] إن إي سي (لاحقًا، رينيساس إلكترونيكس )، [19] فيليبس (لاحقًا، إن إكس بي سيميكوندوكتورز )، [20] سيمنز (لاحقًا، إنفينيون تكنولوجيز )، [21] هانيويل (لاحقًا، أتميل )، [22] تكساس إنسترومنتس ، [23] بدراسة واختراع وتصنيع بعض الأجهزة غير المتطايرة القابلة لإعادة البرمجة كهربائيًا حتى عام 1977.

ذاكرة EEPROM الحديثة

أول ذاكرة EEPROM تستخدم نفق فاولر-نوردهايم لمحو البيانات اخترعها برنوارد وحصلت شركة سيمنز على براءة اختراعها في عام 1974. [24] في فبراير 1977، حصل الإسرائيلي الأمريكي إلياهو هراري في شركة هيوز للطائرات على براءة اختراع في الولايات المتحدة لتقنية EEPROM الحديثة، القائمة على نفق فاولر-نوردهايم من خلال طبقة رقيقة من ثاني أكسيد السيليكون بين البوابة العائمة والرقاقة . واصلت هيوز إنتاج أجهزة EEPROM الجديدة هذه. [25]

في مايو 1977، تم الكشف عن بعض نتائج البحث المهمة من قبل فيرتشايلد وسيمنز . لقد استخدموا بنية SONOS ( بولي سيليكون - أوكسي نتريد - نتريد - أكسيد - سيليكون ) بسمك ثاني أكسيد السيليكون أقل من 30 Å ، وبنية SIMOS ( حقن البوابة المكدسة MOS )، على التوالي، لاستخدام حقن الناقل الساخن بواسطة نفق فاولر-نوردهايم . [26] [27]

حوالي عام 1976 إلى عام 1978، قام فريق إنتل، بما في ذلك جورج بيرليغوس ، ببعض الاختراعات لتحسين تقنية نفق E 2 PROM. [28] [29] في عام 1978، طوروا شريحة إنتل 2816 16 كيلو بايت (2 كيلو بايت كلمة × 8) بت مع طبقة رقيقة من ثاني أكسيد السيليكون ، والتي كانت أقل من 200 Å . [30] في عام 1980، تم تقديم هذا الهيكل علنًا باسم FLOTOX ؛ أكسيد نفق البوابة العائمة . [31] حسن هيكل FLOTOX موثوقية دورات المسح / الكتابة لكل بايت حتى 10000 مرة. [32] لكن هذا الجهاز يتطلب إمداد جهد تحيز إضافي 20-22 فولت فولت PP لمسح البايت، باستثناء عمليات القراءة 5 فولت. [33] : 5–86  في عام 1981، غادر بيرلوجوس وعضوان آخران شركة إنتل لتشكيل شركة Seeq Technology ، [34] والتي استخدمت مضخات شحن على الجهاز لتوفير الفولتية العالية اللازمة لبرمجة ذاكرة E 2 PROM. في عام 1984، غادر بيرلوجوس شركة Seeq Technology لتأسيس شركة Atmel ، ثم استحوذت شركة Atmel على شركة Seeq Technology. [35] [36]

ذاكرة القراءة فقط القابلة للتغيير كهربائيًا (EAROM) هي نوع من EEPROM يمكن تعديلها بت واحد أو بضعة بتات في المرة الواحدة. [37] الكتابة عملية بطيئة للغاية وتحتاج مرة أخرى إلى جهد أعلى (عادةً حوالي 12 فولت ) مما يُستخدم للوصول للقراءة. EAROMs مخصصة للتطبيقات التي تتطلب إعادة كتابة غير متكررة وجزئية فقط.

الأساس النظري لبنية FLOTOX

كما هو موضح في القسم السابق، تعتمد وحدات EEPROM القديمة على حقن الناقل الساخن القائم على انهيار الانهيار الجليدي مع جهد انهيار عكسي مرتفع . لكن الأساس النظري لـ FLOTOX هو حقن الناقل الساخن عبر نفق فاولر-نوردهايم من خلال طبقة رقيقة من ثاني أكسيد السيليكون بين البوابة العائمة والرقاقة. بعبارة أخرى، يستخدم تقاطع نفق . [38]

الأساس النظري للظاهرة الفيزيائية نفسها هو نفس الأساس المستخدم في ذاكرة الفلاش الحالية . ولكن كل بنية FLOTOX مرتبطة بترانزستور تحكم قراءة آخر لأن البوابة العائمة نفسها تقوم فقط ببرمجة ومسح بت بيانات واحد. [39]

لقد أدى هيكل جهاز FLOTOX من Intel إلى تحسين موثوقية EEPROM، أو بعبارة أخرى، قدرة تحمل دورات الكتابة والمحو، وفترة الاحتفاظ بالبيانات. تتوفر مادة دراسية لتأثير الحدث الفردي حول FLOTOX. [40]

اليوم، يمكن العثور على شرح أكاديمي لبنية جهاز FLOTOX في العديد من المصادر. [41] [42] [43]

بنية EEPROM الحالية

في الوقت الحاضر، يتم استخدام EEPROM في وحدات التحكم الدقيقة المضمنة وكذلك منتجات EEPROM القياسية. لا تزال EEPROM تتطلب بنية مكونة من ترانزستورين لكل بت لمحو بايت مخصص في الذاكرة، بينما تحتوي ذاكرة الفلاش على ترانزستور واحد لكل بت لمحو منطقة من الذاكرة. [44]

الحماية الأمنية

داخل بطاقة SIM

نظرًا لاستخدام تقنية EEPROM في بعض أدوات الأمان، مثل بطاقات الائتمان وبطاقات SIM والدخول بدون مفتاح، وما إلى ذلك، فإن بعض الأجهزة تحتوي على آليات حماية أمان، مثل حماية النسخ. [44] [45]

الواجهة الكهربائية

تستخدم أجهزة EEPROM واجهة تسلسلية أو متوازية لإدخال/إخراج البيانات.

أجهزة الناقل التسلسلي

الواجهات التسلسلية الشائعة هي SPI و I²C و Microwire و UNI/O و1- Wire . تستخدم هذه الواجهات من 1 إلى 4 دبابيس للجهاز وتسمح للأجهزة باستخدام حزم تحتوي على 8 دبابيس أو أقل.

يتكون بروتوكول EEPROM التسلسلي النموذجي من ثلاث مراحل: مرحلة رمز OP ومرحلة العنوان ومرحلة البيانات. عادةً ما يكون رمز OP هو أول 8 بتات إدخال إلى دبوس الإدخال التسلسلي لجهاز EEPROM (أو ضمنيًا مع معظم أجهزة I²C)؛ يليه 8 إلى 24 بتًا من العنونة، اعتمادًا على عمق الجهاز، ثم بيانات القراءة أو الكتابة.

عادةً ما يكون لكل جهاز EEPROM مجموعة خاصة به من تعليمات الكود التشغيلي المخصصة لوظائف مختلفة. العمليات الشائعة على أجهزة EEPROM SPI هي:

  • تمكين الكتابة (WRENAL)
  • تعطيل الكتابة (WRDI)
  • قراءة سجل الحالة (RDSR)
  • سجل حالة الكتابة (WRSR)
  • قراءة البيانات (READ)
  • كتابة البيانات (WRITE)

العمليات الأخرى التي تدعمها بعض أجهزة EEPROM هي:

  • برنامج
  • مسح القطاع
  • أوامر مسح الشريحة

أجهزة الناقل المتوازي

عادةً ما تحتوي أجهزة EEPROM المتوازية على ناقل بيانات مكون من 8 بتات وناقل عناوين واسع بما يكفي لتغطية الذاكرة بالكامل. تحتوي معظم الأجهزة على دبابيس اختيار الشريحة والحماية من الكتابة. تحتوي بعض المتحكمات الدقيقة أيضًا على EEPROM متوازية متكاملة.

إن تشغيل EEPROM المتوازي بسيط وسريع عند مقارنته بـ EEPROM التسلسلي، ولكن هذه الأجهزة أكبر حجمًا بسبب عدد الدبابيس الأعلى (28 دبوسًا أو أكثر) وقد انخفضت شعبيتها لصالح EEPROM التسلسلي أو الفلاش.

أجهزة أخرى

تُستخدم ذاكرة EEPROM لتمكين ميزات في أنواع أخرى من المنتجات التي لا تعتبر منتجات ذاكرة بشكل صارم. قد تحتوي المنتجات مثل الساعات في الوقت الفعلي ، ومقاييس الجهد الرقمية، وأجهزة استشعار درجة الحرارة الرقمية ، وغيرها، على كميات صغيرة من ذاكرة EEPROM لتخزين معلومات المعايرة أو غيرها من البيانات التي يجب أن تكون متاحة في حالة انقطاع الطاقة. كما تم استخدامها في خراطيش ألعاب الفيديو لحفظ تقدم اللعبة والتكوينات، قبل استخدام ذاكرات الفلاش الخارجية والداخلية.

أوضاع الفشل

هناك قيدان للمعلومات المخزنة: التحمل والاحتفاظ بالبيانات.

أثناء إعادة الكتابة، يتراكم أكسيد البوابة في الترانزستورات ذات البوابة العائمة تدريجيًا الإلكترونات المحاصرة. يضيف المجال الكهربائي للإلكترونات المحاصرة إلى الإلكترونات في البوابة العائمة، مما يقلل من النافذة بين جهد العتبة للأصفار مقابل الواحدات. بعد عدد كافٍ من دورات إعادة الكتابة، يصبح الفرق صغيرًا جدًا بحيث لا يمكن التعرف عليه، وتعلق الخلية في حالة مبرمجة، ويحدث فشل التحمل. يحدد المصنعون عادةً الحد الأقصى لعدد عمليات إعادة الكتابة بمليون أو أكثر. [46]

أثناء التخزين، قد تنجرف الإلكترونات المحقونة في البوابة العائمة عبر العازل، وخاصة عند ارتفاع درجة الحرارة، مما يتسبب في فقدان الشحنة، مما يعيد الخلية إلى حالة المحو. عادة ما يضمن المصنعون الاحتفاظ بالبيانات لمدة 10 سنوات أو أكثر. [47]

ذاكرة الفلاش هي شكل لاحق من EEPROM. في الصناعة، هناك اتفاقية لحجز مصطلح EEPROM للذاكرات القابلة للمسح على مستوى البايت مقارنة بذاكرات الفلاش القابلة للمسح على مستوى الكتلة. تشغل EEPROM مساحة أكبر من ذاكرة الفلاش لنفس السعة، لأن كل خلية تحتاج عادةً إلى ترانزستور للقراءة والكتابة والمسح ، بينما تشترك كتل كبيرة من الخلايا (غالبًا 512 × 8) في دوائر المسح في ذاكرة الفلاش.

إن تقنيات الذاكرة غير المتطايرة الأحدث مثل FeRAM و MRAM تحل ببطء محل EEPROM في بعض التطبيقات، ولكن من المتوقع أن تظل جزءًا صغيرًا من سوق EEPROM في المستقبل المنظور.

مقارنة مع EPROM وEEPROM/flash

الفرق بين EPROM وEEPROM يكمن في الطريقة التي يتم بها برمجة الذاكرة ومسحها. يمكن برمجة EEPROM ومسحها كهربائيًا باستخدام انبعاث الإلكترونات الميدانية (المعروفة بشكل أكثر شيوعًا في الصناعة باسم "نفق فاولر-نوردهايم").

لا يمكن مسح ذاكرة EPROM كهربائيًا، ويتم برمجتها عن طريق حقن الناقل الساخن على البوابة العائمة. تتم عملية المسح عن طريق مصدر ضوء فوق بنفسجي ، على الرغم من أن العديد من ذاكرة EPROM عمليًا تكون مغلفة ببلاستيك معتم للضوء فوق البنفسجي، مما يجعلها "قابلة للبرمجة لمرة واحدة".

معظم ذاكرة الفلاش NOR هي عبارة عن نمط هجين - تتم البرمجة من خلال حقن الناقل الساخن ويتم المسح من خلال نفق فاولر-نوردهايم .

يكتب حقن الإلكترونات على البوابة
(يتم تفسيرها في الغالب على أنها بت = 0) 		مدة إزالة الإلكترونات من البوابة
(يتم تفسيرها في الغالب على أنها بت = 1) 		المدة/الوضع
ذاكرة إي إي بي آر أو إم انبعاث الإلكترونات الميدانية 0.1—5 مللي ثانية، بايت انبعاث الإلكترونات الميدانية 0.1—5 مللي ثانية، لكل كتلة
ذاكرة فلاش NOR حقن الناقل الساخن 0.01—1 مللي ثانية انبعاث الإلكترونات الميدانية 0.01—1 مللي ثانية، كتلة تلو الأخرى
ذاكرة القراءة فقط القابلة للقراءة فقط حقن الناقل الساخن 3—50 مللي ثانية، بايت ضوء الأشعة فوق البنفسجية 5-30 دقيقة، رقاقة كاملة
