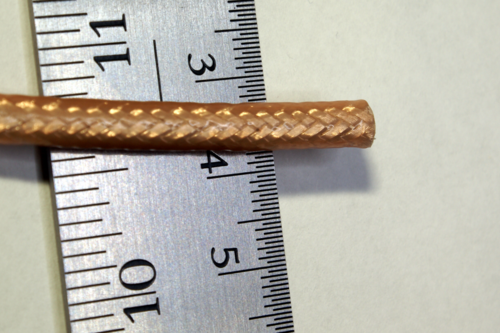

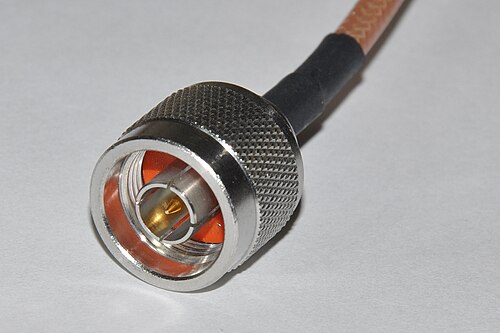

كابل محوري

في القسم التالي، تُستخدم هذه الرموز:

• طول${\displaystyle \ell }$من الكابل.
• القطر الخارجي${\displaystyle d}$للموصل الداخلي .
• القطر الداخلي${\displaystyle D}$من الدرع.
• ثابت العزل الكهربائي${\displaystyle \epsilon }$للعازل. غالبًا ما يُشار إلى ثابت العزل الكهربائي على أنه ثابت العزل الكهربائي النسبي${\displaystyle \epsilon _{\text{r}}}$يشير إلى ثابت العزل الكهربائي${\displaystyle \epsilon _{0}}$مساحة حرة:${\displaystyle \epsilon =\epsilon _{\text{r}}\epsilon _{0}.}$عندما يكون العازل عبارة عن خليط من مواد عازلة مختلفة (على سبيل المثال، رغوة البولي إيثيلين هي خليط من البولي إيثيلين والهواء)، فإن مصطلح ثابت العزل الكهربائي الفعال${\displaystyle \epsilon _{\text{eff}}}$يُستخدم غالبًا.
• النفاذية المغناطيسية${\displaystyle \mu }$للعازل. غالبًا ما يُشار إلى النفاذية على أنها النفاذية النسبية${\displaystyle \mu _{\text{r}}}$يشير إلى النفاذية${\displaystyle \mu _{0}}$مساحة حرة:${\displaystyle \mu =\mu _{\text{r}}\mu _{0}.}$ستكون النفاذية النسبية دائمًا تقريبًا 1 .

• السعة التفرعية لكل وحدة طول، بالفاراد لكل متر: ^{[ 10 ] [ 11 ]}$${\displaystyle C={\frac {2\pi \epsilon }{\ln {\frac {D}{d}}}}={\frac {2\pi \epsilon _{0}\epsilon _{\text{r}}}{\ln {\frac {D}{d}}}}.}$$
• الحث التسلسلي لكل وحدة طول، بالهنري لكل متر، مع الأخذ في الاعتبار أن الموصل المركزي عبارة عن أسطوانة مجوفة رقيقة (بسبب تأثير الجلد ): ^{[ 11 ]}$${\displaystyle L={\frac {\mu }{2\pi }}\ln {\frac {D}{d}}={\frac {\mu _{0}\mu _{\text{r}}}{2\pi }}\ln {\frac {D}{d}}.}$$
• المقاومة التسلسلية لكل وحدة طول، بوحدة أوم لكل متر. تمثل المقاومة لكل وحدة طول مقاومة الموصل الداخلي والغطاء الواقي عند الترددات المنخفضة. أما عند الترددات العالية، فتزيد ظاهرة التأثير السطحي المقاومة الفعالة نتيجة حصر التوصيل في طبقة رقيقة من كل موصل.
• الموصلية التفرعية لكل وحدة طول، بوحدة سيمنز لكل متر. عادةً ما تكون الموصلية التفرعية صغيرة جدًا نظرًا لاستخدام مواد عازلة ذات خصائص عزل كهربائي جيدة ( معامل فقد منخفض جدًا ). ​​عند الترددات العالية، قد يكون للعازل فقد مقاومة كبير.

• المعاوقة المميزة بالأوم (Ω). المعاوقة المركبة Z ₀ لخط نقل ذي طول لانهائي هي ^{[ 12 ]}$${\displaystyle Z_{0}={\sqrt {\frac {R+sL}{G+sC}}},}$$حيث R هي المقاومة لكل وحدة طول، وL هي الحث لكل وحدة طول، وG هي الموصلية لكل وحدة طول للعازل، وC هي السعة لكل وحدة طول، و s = jω = j 2 πf هو التردد. تُحذف أبعاد "لكل وحدة طول" في معادلة المعاوقة. عند التيار المستمر، يكون الحدّان التفاعليان صفرًا، لذا فإن المعاوقة ذات قيمة حقيقية، وتكون عالية للغاية. يبدو الأمر كما يلي:$${\displaystyle Z_{\text{DC}}={\sqrt {\frac {R}{G}}}.}$$مع ازدياد التردد، تبدأ المكونات التفاعلية بالتأثير، وتصبح معاوقة الخط ذات قيمة مركبة. عند الترددات المنخفضة جدًا (نطاق الصوت، وهو ما يهم أنظمة الهاتف)، تكون قيمة G عادةً أصغر بكثير من قيمة sC ، لذا فإن المعاوقة عند الترددات المنخفضة تكون$${\displaystyle Z_{\text{LF}}\approx {\sqrt {\frac {R}{sC}}},}$$والتي لها قيمة طور تبلغ -45 درجة. عند الترددات العالية، عادةً ما تهيمن الحدود التفاعلية على R و G ، وتصبح معاوقة الكابل ذات قيمة حقيقية مرة أخرى. هذه القيمة هي Z₀ _، وهي المعاوقة المميزة للكابل.$${\displaystyle Z_{0}={\sqrt {\frac {sL}{sC}}}={\sqrt {\frac {L}{C}}}.}$$بافتراض أن الخصائص العازلة للمادة داخل الكابل لا تتغير بشكل ملحوظ ضمن نطاق تشغيل الكابل، فإن المعاوقة المميزة لا تعتمد على التردد فوق حوالي خمسة أضعاف تردد قطع التدريع . بالنسبة للكابلات المحورية النموذجية، يتراوح تردد قطع التدريع بين 600  هرتز (لكابل RG-6A) و2000  هرتز (لكابل RG-58C). ^{[ 13 ]}
  يتم تحديد المعاملين L و C من نسبة القطر الداخلي ( d ) والقطر الخارجي ( D ) وثابت العزل الكهربائي ( ε ). وتُعطى المعاوقة المميزة بالعلاقة ^{[ 14 ] [ 11 ].}$${\displaystyle Z_{0}={\frac {1}{2\pi }}{\sqrt {\frac {\mu }{\epsilon }}}\ln {\frac {D}{d}}\approx {\frac {59.96~\Omega }{\sqrt {\epsilon _{\text{r}}}}}\ln {\frac {D}{d}}\approx {\frac {138~\Omega }{\sqrt {\epsilon _{\text{r}}}}}\log _{10}{\frac {D}{d}}.}$$
• التوهين (الفقد) لكل وحدة طول، مُقاسًا بالديسيبل لكل متر. يعتمد هذا على الفقد في المادة العازلة التي تملأ الكابل، والفقد المقاوم في الموصل المركزي والغطاء الخارجي. وتعتمد هذه الخسائر على التردد، حيث تزداد مع ازدياد التردد. يمكن تقليل خسائر تأثير الجلد في الموصلات بزيادة قطر الكابل. فالكابل ذو القطر المضاعف يُقلل مقاومة تأثير الجلد إلى النصف. وبإهمال الفقد العازل وغيره، فإن الكابل الأكبر حجمًا يُقلل الفقد بالديسيبل لكل متر إلى النصف. عند تصميم أي نظام، لا يأخذ المهندسون في الاعتبار الفقد في الكابل فحسب، بل أيضًا الفقد في الموصلات.
• سرعة الانتشار ، بالمتر في الثانية. تعتمد سرعة الانتشار على ثابت العزل الكهربائي والنفاذية (والتي عادة ما تكون 1 ): ^{[ 11 ]}$${\displaystyle v={\frac {1}{\sqrt {\epsilon \mu }}}={\frac {c}{\sqrt {\epsilon _{\text{r}}\mu _{\text{r}}}}}}.}$$
• نطاق أحادي النمط. في الكابل المحوري، النمط السائد (النمط ذو أدنى تردد قطع ) هو نمط TEM ، ^{[ 8 ]} الذي يبلغ تردد قطعه صفرًا؛ وينتشر وصولًا إلى التيار المستمر. النمط ذو تردد القطع الأدنى التالي هو نمط TE11 _. يتميز هذا النمط بموجة واحدة (انعكاسان للقطبية) عند دورانه حول محيط الكابل. وبتقريب جيد، فإن شرط انتشار نمط TE11 _هو ألا يتجاوز الطول الموجي في العازل متوسط ​​محيط العازل؛ أي أن التردد على الأقل$${\displaystyle f_{\text{c}}\approx {\frac {1}{\pi \left({\frac {D+d}{2}}\right){\sqrt {\mu \epsilon }}}}={\frac {c}{\pi \left({\frac {D+d}{2}}\right){\sqrt {\mu _{\text{r}}\epsilon _{\text{r}}}}}}.}$$وبالتالي، فإن الكابل أحادي الوضع من التيار المستمر حتى هذا التردد ويمكن استخدامه عمليًا حتى 90٪ ^{[ 15 ]} من هذا التردد.
• الجهد الأقصى. يتم تحديد الجهد الأقصى بواسطة جهد انهيار العازل: ^{[ 16 ]}$${\displaystyle V_{\text{p}}=E_{\text{d}}{\frac {d}{2}}\ln {\frac {D}{d}},}$$حيث Vp هو جهد الذروة، _و Ed _هو جهد انهيار العازل بالفولت لكل متر، وd هو القطر الداخلي بالأمتار، وD هو القطر الخارجي بالأمتار. غالبًا ما يتم تخفيض جهد الذروة المحسوب بمعامل أمان.

تم تحديد أفضل معاوقات الكابلات المحورية تجريبياً في مختبرات بيل عام 1929، حيث بلغت 77  أوم لانخفاض التوهين، و60  أوم للجهد العالي، و30  أوم للطاقة العالية. بالنسبة لكابل محوري ذي عازل هوائي ودرع بقطر داخلي محدد، يتم تقليل التوهين إلى أدنى حد باختيار قطر الموصل الداخلي للحصول على معاوقة مميزة تبلغ 76.7  أوم. ^{[ 17 ]} عند استخدام عوازل أكثر شيوعاً، تنخفض أدنى معاوقة لفقد الإدخال إلى قيمة تتراوح بين 52 و64  أوم. ويتم تحقيق أقصى قدرة على تحمل الطاقة عند 30  أوم. ^{[ 18 ]}

تبلغ المعاوقة التقريبية المطلوبة لمطابقة هوائي ثنائي القطب ذي تغذية مركزية في الفضاء الحر (أي ثنائي القطب بدون انعكاسات أرضية) 73  أوم، لذا  شاع استخدام كابل محوري 75 أوم لتوصيل هوائيات الموجات القصيرة بأجهزة الاستقبال. عادةً ما تتضمن هذه الهوائيات مستويات منخفضة جدًا من طاقة الترددات اللاسلكية، بحيث لا تُعتبر خصائص تحمل الطاقة ومقاومة الانهيار للجهد العالي ذات أهمية تُذكر مقارنةً بالتوهين. وبالمثل مع نظام الكابلات التلفزيونية ، فعلى الرغم من أن العديد من محطات البث التلفزيوني ومحطات استقبال الكابلات التلفزيونية تستخدم هوائيات ثنائية القطب  مطوية 300 أوم لاستقبال الإشارات، فإن الكابل المحوري 75 أوم يُعد محولًا مناسبًا بنسبة 4:1 لهذه الهوائيات، بالإضافة إلى انخفاض التوهين فيه.

المتوسط ​​الحسابي بين 30  أوم و77  أوم هو 53.5  أوم، بينما المتوسط ​​الهندسي هو 48 أوم. ويُعزى  اختيار 50 أوم عمومًا إلى كونه حلًا وسطًا بين قدرة تحمل الطاقة والتوهين. ^{[ 17 ]} كما أن 50 أوم قيمة مقبولة لأنها تُقارب مقاومة نقطة التغذية لهوائي ثنائي القطب نصف موجي، مُثبّت على ارتفاع نصف موجة تقريبًا فوق الأرض "العادية" (مثاليًا 73 أوم، ولكنها تنخفض في حالة الأسلاك الأفقية المنخفضة).

كابل RG-62 هو  كابل محوري ذو مقاومة 93 أوم، استُخدم في الأصل في شبكات الحواسيب المركزية في سبعينيات وثمانينيات القرن الماضي (كان الكابل المستخدم لتوصيل أجهزة IBM 3270 الطرفية بوحدات تحكم مجموعات أجهزة IBM 3274/3174 الطرفية). لاحقًا، اعتمدت بعض الشركات المصنعة لمعدات الشبكات المحلية، مثل Datapoint لشبكة ARCNET ، كابل RG-62 كمعيار لكابلاتها المحورية. يتميز هذا الكابل بأقل سعة لكل وحدة طول مقارنةً بالكابلات المحورية الأخرى ذات الحجم المماثل.

يجب أن تتمتع جميع مكونات نظام الكابل المحوري بنفس المعاوقة لتجنب الانعكاسات الداخلية عند نقاط التوصيل بينها (انظر: مطابقة المعاوقة ). قد تتسبب هذه الانعكاسات في إضعاف الإشارة، كما أنها تُحدث موجات مستقرة تزيد من الفقد، وقد تؤدي حتى إلى انهيار العازل الكهربائي للكابل عند نقل الطاقة العالية. في أنظمة الفيديو أو التلفزيون التناظرية، تُسبب الانعكاسات تشويشًا في الصورة؛ وقد تتسبب الانعكاسات المتعددة في ظهور أكثر من صدى للإشارة الأصلية. إذا كان الكابل المحوري مفتوحًا (غير موصول من النهاية)، فإن مقاومة نقطة التوصيل تكاد تكون لانهائية، مما يُسبب الانعكاسات. أما إذا كان الكابل المحوري موصولًا بدائرة قصر، فإن مقاومة نقطة التوصيل تكاد تكون معدومة، مما يُسبب انعكاسات ذات قطبية معاكسة. يُمكن التخلص من الانعكاسات بشكل شبه كامل إذا تم إنهاء الكابل المحوري بمقاومة صافية تُساوي معاوقته.

تسرب الإشارة هو مرور المجالات الكهرومغناطيسية عبر غلاف الكابل، ويحدث في كلا الاتجاهين. الدخول هو مرور إشارة خارجية إلى داخل الكابل، وقد يؤدي إلى تشويش واضطراب الإشارة المطلوبة. أما الخروج فهو مرور إشارة كان من المفترض أن تبقى داخل الكابل إلى العالم الخارجي، وقد يؤدي إلى ضعف الإشارة عند نهاية الكابل وتداخل الترددات اللاسلكية مع الأجهزة المجاورة. عادةً ما ينتج التسرب الشديد عن تركيب غير صحيح للموصلات أو أعطال في غلاف الكابل.

على سبيل المثال، في الولايات المتحدة، تُنظّم لجنة الاتصالات الفيدرالية (FCC) تسرب الإشارات من أنظمة تلفزيون الكابل ، نظرًا لأن إشارات الكابل تستخدم نفس الترددات المستخدمة في نطاقات الملاحة الجوية واللاسلكية. وقد يختار مشغلو تلفزيون الكابل أيضًا مراقبة شبكاتهم بحثًا عن أي تسرب لمنع دخول الإشارات الخارجية. إذ يمكن أن تتسبب الإشارات الخارجية الداخلة إلى الكابل في حدوث تشويش غير مرغوب فيه وظهور ظلال في الصورة. ويمكن أن يطغى التشويش المفرط على الإشارة، مما يجعلها غير قابلة للاستخدام. ويمكن إزالة التسرب داخل القناة رقميًا عن طريق إلغاء التسرب .

يُعتبر الغلاف المثالي موصلاً مثالياً خالياً من الثقوب والفجوات والنتوءات، ومتصلاً بأرضية مثالية. مع ذلك، فإن الغلاف الصلب الأملس عالي التوصيل سيكون ثقيلاً وغير مرن وباهظ الثمن. يُستخدم هذا النوع من الكابلات المحورية لتغذية أبراج البث الإذاعي التجارية بخطوط مستقيمة. أما الكابلات الأقل تكلفة، فتُضطر إلى الموازنة بين فعالية الغلاف ومرونته وتكلفته، كما هو الحال في الأسطح المموجة للأغلفة الصلبة المرنة، أو الجدائل المرنة، أو الرقائق المعدنية. ولأن الأغلفة لا يمكن أن تكون موصلات مثالية، فإن التيار المتدفق داخل الغلاف يُولّد مجالاً كهرومغناطيسياً على سطحه الخارجي.

ضع في اعتبارك تأثير الجلد . تتناقص شدة التيار المتردد في موصل ما بشكل أُسّي مع المسافة تحت سطحه، حيث يتناسب عمق الاختراق طرديًا مع الجذر التربيعي للمقاومة النوعية. هذا يعني أنه في غلاف ذي سُمك محدود، سيظل جزء ضئيل من التيار يتدفق على السطح المقابل للموصل. في حالة الموصل المثالي (أي ذي المقاومة النوعية الصفرية)، سيتدفق التيار كله على السطح دون أي اختراق داخل الموصل أو من خلاله. تحتوي الكابلات الحقيقية على غلاف مصنوع من موصل غير مثالي، وإن كان عادةً ما يكون جيدًا جدًا، لذا لا بد من وجود تسريب ما.

تسمح الفجوات أو الثقوب بمرور جزء من المجال الكهرومغناطيسي إلى الجانب الآخر. على سبيل المثال، تحتوي الدروع المضفرة على العديد من الفجوات الصغيرة. وتكون هذه الفجوات أصغر عند استخدام درع من رقائق معدنية صلبة، ولكن يبقى هناك خط فاصل يمتد على طول الكابل. تزداد صلابة الرقائق المعدنية مع زيادة سمكها، لذا غالبًا ما تُحاط طبقة رقيقة من الرقائق المعدنية بطبقة من المعدن المضفر، مما يوفر مرونة أكبر لمقطع عرضي محدد.

يمكن أن يكون تسرب الإشارة شديدًا إذا كان هناك ضعف في الاتصال عند نقطة التوصيل بالموصلات في أي من طرفي الكابل أو إذا كان هناك انقطاع في الغلاف.

لتقليل تسرب الإشارة بشكل كبير داخل الكابل أو خارجه، بمعامل 1000، أو حتى 10000، غالبًا ما تُستخدم الكابلات فائقة الحماية في التطبيقات الحرجة، مثل عدادات تدفق النيوترونات في المفاعلات النووية .

تم تعريف الكابلات فائقة الحماية للاستخدام النووي في IEC 96-4-1، 1990، ومع ذلك، نظرًا لوجود فجوات طويلة في بناء محطات الطاقة النووية في أوروبا، فإن العديد من المنشآت القائمة تستخدم كابلات فائقة الحماية وفقًا للمعيار البريطاني AESS(TRG) 71181 ^{[ 19 ]} المشار إليه في IEC 61917. ^{[ 20 ]}

قد يتسبب تيار مستمر، حتى وإن كان ضئيلاً، يمر عبر الغلاف غير الكامل للكابل المحوري في حدوث تشويش مرئي أو مسموع. في أنظمة الكابلات التلفزيونية التي توزع الإشارات التناظرية، قد يتسبب فرق الجهد بين الشبكة المحورية ونظام التأريض الكهربائي للمنزل في ظهور "شريط طنين" مرئي في الصورة. يظهر هذا الشريط على شكل شريط تشويه أفقي عريض يتحرك ببطء إلى الأعلى. يمكن تقليل فروق الجهد هذه عن طريق التوصيل الصحيح بأرضية مشتركة في المنزل. انظر: حلقة التأريض .

تُحدث المجالات الخارجية فرق جهد عبر محاثة السطح الخارجي للموصل الخارجي بين المرسل والمستقبل. ويقل هذا التأثير عند وجود عدة كابلات متوازية، حيث يقلل ذلك من المحاثة، وبالتالي من الجهد. ولأن الموصل الخارجي يحمل جهد الإشارة المرجعي على الموصل الداخلي، فإن دائرة الاستقبال تقيس جهدًا خاطئًا.

يحدث تيار الوضع المشترك عندما تتدفق التيارات الشاردة في الغلاف الواقي في نفس اتجاه التيار في الموصل المركزي، مما يؤدي إلى إشعاع الكابل المحوري. وهي معاكسة لتيارات الإشارة التفاضلية المطلوبة "الدفع والسحب"، حيث تكون تيارات الإشارة على الموصل الداخلي والخارجي متساوية ومتعاكسة.

ينتج معظم تأثير الحماية في الكابل المحوري عن تيارات متعاكسة في الموصل المركزي والغطاء الواقي، مما يُنشئ مجالات مغناطيسية متعاكسة تلغي بعضها بعضًا، وبالتالي لا تُشعّ. ويُفيد التأثير نفسه خطوط السلم . مع ذلك، فإن خطوط السلم حساسة للغاية للأجسام المعدنية المحيطة، التي قد تدخل في المجالات قبل أن تلغي بعضها بعضًا تمامًا. لا يُعاني الكابل المحوري من هذه المشكلة، لأن المجال محصور داخل الغطاء الواقي. ومع ذلك، لا يزال من الممكن أن يتشكل مجال بين الغطاء الواقي والأجسام الأخرى المتصلة، مثل الهوائي الذي يُغذيه الكابل المحوري. سيتدفق التيار المتشكل من المجال بين الهوائي والغطاء الواقي للكابل المحوري في نفس اتجاه التيار في الموصل المركزي، وبالتالي لن يُلغى. ستشع الطاقة من الكابل المحوري نفسه، مما يؤثر على نمط إشعاع الهوائي. مع وجود طاقة كافية، قد يُشكل هذا خطرًا على الأشخاص القريبين من الكابل. يُمكن لمحول التوازن (بالون) الموضوع والمُناسب الحجم بشكل صحيح منع الإشعاع ذي النمط المشترك في الكابل المحوري. يمكن استخدام محول عزل أو مكثف حجب لربط كابل محوري بالمعدات، حيث يكون من المرغوب فيه تمرير إشارات الترددات الراديوية ولكن حجب التيار المباشر أو الطاقة منخفضة التردد.

إن صيغة المعاوقة المميزة أعلاه هي تقريب جيد عند ترددات الراديو ؛ ومع ذلك، بالنسبة للترددات الأقل من 100  كيلو هرتز (مثل الصوت ) يصبح من المهم استخدام معادلة التلغراف الكاملة : ^{[ 12 ]}$${\displaystyle Z_{0}={\sqrt {\frac {R+j\omega L}{G+j\omega C}}}.}$$ بتطبيق هذه الصيغة على كابل محوري نموذجي ذي مقاومة 75 أوم، نحصل على مقاومة عبر نطاق الترددات الصوتية تتراوح بين 150  أوم و5  كيلو أوم تقريبًا، وهي أعلى بكثير من القيمة الاسمية. كما تنخفض سرعة الانتشار بشكل ملحوظ. وبالتالي، تكون مقاومة الكابل المحوري ثابتة عند ترددات الراديو، ولكنها متغيرة عبر الترددات الصوتية. وقد تجلى هذا التأثير عند محاولة إرسال إشارة صوتية عادية عبر كابل التلغراف العابر للمحيط الأطلسي ، وكانت النتائج ضعيفة. ^{[ 21 ] [ 22 ]}

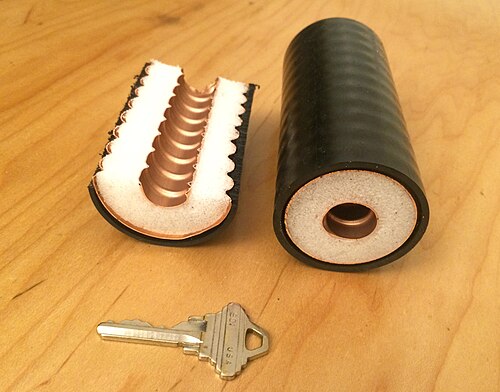

قد تحتوي الأنواع الأكبر من الخطوط الصلبة على موصل مركزي مصنوع من أنابيب نحاسية صلبة أو مموجة. قد تتكون المادة العازلة في الخطوط الصلبة من رغوة البولي إيثيلين أو الهواء أو غاز مضغوط مثل النيتروجين أو الهواء المجفف. في الخطوط المشحونة بالغاز، تُستخدم مواد بلاستيكية صلبة مثل النايلون كفواصل لفصل الموصلين الداخلي والخارجي. يقلل إدخال هذه الغازات في حيز العازل من تلوث الرطوبة، ويوفر ثابت عزل كهربائي مستقر، ويقلل من خطر حدوث شرارة كهربائية داخلية . تُستخدم الخطوط الصلبة المملوءة بالغاز عادةً في أجهزة إرسال الترددات اللاسلكية عالية الطاقة مثل البث التلفزيوني أو الإذاعي، وأجهزة الإرسال العسكرية، وتطبيقات الراديو للهواة عالية الطاقة ، ولكن يمكن استخدامها أيضًا في بعض التطبيقات الحساسة منخفضة الطاقة مثل تلك الموجودة في نطاقات الميكروويف. ومع ذلك، في نطاق الميكروويف، يُستخدم الدليل الموجي بشكل أكثر شيوعًا من الخط الصلب في تطبيقات الإرسال إلى الهوائي، أو الهوائي إلى جهاز الاستقبال. كما تختلف الدروع المستخدمة في الخطوط الصلبة. تستخدم بعض الأنواع أنابيب صلبة، بينما تستخدم أنواع أخرى أنابيب مموجة، مما يُسهّل عملية الثني ويقلل من التواء الكابل عند ثنيه. ويمكن استخدام أنواع أصغر من الكابلات الصلبة داخليًا في بعض تطبيقات الترددات العالية، وخاصة في المعدات التي تعمل ضمن نطاق الموجات الدقيقة، لتقليل التداخل بين مراحل الجهاز.

الكابل المشع أو المتسرب هو نوع آخر من الكابلات المحورية، ويُصنع بطريقة مشابهة للكابلات الصلبة، إلا أنه يتميز بوجود فتحات مضبوطة في غلافه. تُضبط هذه الفتحات على طول موجة ترددات الراديو المحددة أو على نطاق ترددات راديوية معين. يهدف هذا النوع من الكابلات إلى توفير تأثير تسرب ثنائي الاتجاه "مطلوب" بين جهاز الإرسال وجهاز الاستقبال. ويُستخدم غالبًا في مصاعد السفن، وسفن البحرية الأمريكية، وأنفاق النقل تحت الأرض، وفي أماكن أخرى لا يُمكن فيها استخدام هوائي. ومن الأمثلة على هذا النوع من الكابلات كابل Radiax ( من شركة CommScope ). ^{[ 58 ]}

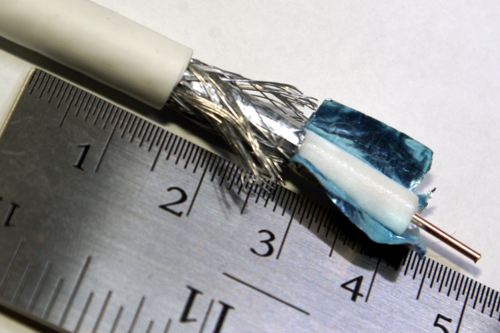

يتوفر كابل RG-6 بأربعة أنواع مختلفة مصممة لتطبيقات متنوعة. بالإضافة إلى ذلك، قد يكون قلب الكابل مصنوعًا من الفولاذ المطلي بالنحاس (CCS) أو النحاس الصلب غير المطلي (BC). كابل RG-6 "العادي" أو "المنزلي" مصمم لتمديدات الأسلاك الداخلية أو الخارجية للمنازل. أما كابل "المغمور" فهو مشبع بهلام مانع لتسرب الماء، ويُستخدم في المواسير تحت الأرض أو الدفن المباشر. قد يحتوي كابل "الناقل" على بعض مواد العزل المائي، ولكنه يتميز بوجود سلك ناقل فولاذي على طوله لتحمل الشد الناتج عن التوصيل الهوائي من عمود الكهرباء. كابل " التهوية " باهظ الثمن، ويأتي بغلاف خارجي خاص مصنوع من التفلون، مصمم للاستخدام في قنوات التهوية لتلبية معايير السلامة من الحرائق. وقد طُوّر هذا النوع لأن المواد البلاستيكية المستخدمة في الغلاف الخارجي والعزل الداخلي في العديد من كابلات "العادية" أو "المنزلية" تُطلق غازات سامة عند احتراقها.

الكابل ثلاثي المحاور هو كابل محوري مزود بطبقة ثالثة من الحماية والعزل والغلاف. يحمي الغلاف الخارجي، المؤرض، الغلاف الداخلي من التداخل الكهرومغناطيسي من المصادر الخارجية.

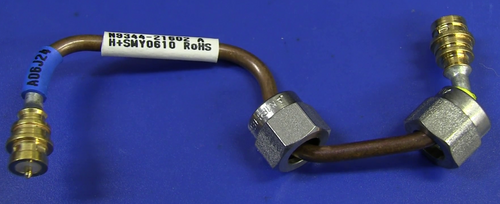

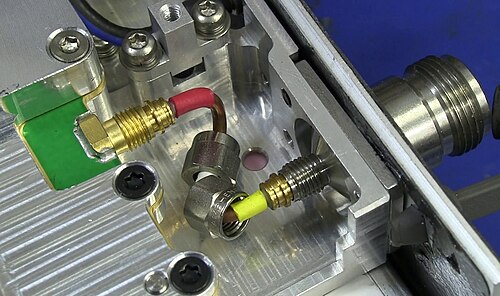

الكابل شبه الصلب هو نوع من الكابلات المحورية يستخدم غلافًا خارجيًا من النحاس الصلب. يوفر هذا النوع من الكابلات حماية فائقة مقارنةً بالكابلات ذات الموصل الخارجي المضفر، خاصةً عند الترددات العالية. أما عيبه الرئيسي فهو أنه، كما يوحي اسمه، ليس مرنًا جدًا، ولا يُنصح بثنيه بعد تشكيله الأولي. (انظر §  الخط الصلب )

الكابل المرن هو بديل مرن وقابل للتشكيل للكابلات المحورية شبه الصلبة، ويُستخدم حيثما تكون المرونة مطلوبة. يمكن تجريد الكابل المرن وتشكيله يدويًا دون الحاجة إلى أدوات متخصصة، على غرار الكابلات المحورية القياسية.

الخط الصلب هو خط محوري يتكون من أنبوبين نحاسيين متمركزين على مسافة مترين باستخدام دعامات من مادة PTFE. لا يمكن ثني الخطوط الصلبة، لذا فهي غالبًا ما تحتاج إلى وصلات زاوية. يتم توصيل الخطوط الصلبة باستخدام وصلة داخلية/دعامة داخلية وشفة أو مجموعة توصيل. عادةً ما يتم توصيل الخطوط الصلبة باستخدام موصلات EIA RF القياسية التي تتوافق أحجام وصلاتها وشفاتها مع أقطار الخطوط القياسية. لكل قطر خارجي،  يمكن الحصول على أنابيب داخلية بمقاومة 75 أوم أو 50 أوم. يُستخدم الخط الصلب عادةً في الأماكن المغلقة للتوصيل بين أجهزة الإرسال عالية الطاقة ومكونات الترددات اللاسلكية الأخرى، بينما يُستخدم خط صلب أكثر متانة مزود بشفاه مقاومة للعوامل الجوية في الأماكن المفتوحة على أعمدة الهوائيات، وما إلى ذلك. حرصًا على توفير الوزن والتكاليف، غالبًا ما يكون الخط الخارجي على الأعمدة والهياكل المماثلة مصنوعًا من الألومنيوم، ويجب توخي الحذر الشديد لمنع التآكل. باستخدام موصل الشفة، من الممكن أيضًا التحويل من خط صلب إلى خط صلب. تستخدم العديد من هوائيات البث وموزعات الهوائيات وصلة الخط الصلب ذات الحواف حتى عند توصيلها بكابلات محورية مرنة وخطوط صلبة. ويُصنع الخط الصلب بأحجام مختلفة.
