رمز اللون الالكتروني

الموسوعة الحرة

أ2.26  كيلو أوم ، مقاومة ذات دقة 1% مع 5 نطاقات ملونة ( سلسلة E96 )، من الأعلى، 2-2-6-1-1؛ يشير النطاقان البنيان الأخيران إلى المضاعف (×10) والتسامح (1%).

يتم استخدام رمز اللون الإلكتروني أو رمز اللون الإلكتروني (انظر الاختلافات الإملائية ) للإشارة إلى قيم أو تصنيفات المكونات الإلكترونية، عادةً للمقاومات ، ولكن أيضًا للمكثفات والمحاثات والثنائيات وغيرها. يتم استخدام رمز منفصل، رمز اللون المكون من 25 زوجًا ، لتحديد الأسلاك في بعض كابلات الاتصالات . يتم استخدام أكواد مختلفة لأسلاك الأجهزة مثل المحولات أو في أسلاك المباني.

تاريخ

دليل رمز لون المقاومات RMA ، حوالي 1945–1950

قبل إنشاء معايير الصناعة، كان كل مصنع يستخدم نظامه الفريد لترميز الألوان أو وضع علامات على مكوناته.

في عشرينيات القرن العشرين، [ بحاجة لمصدر ] تم تطوير رمز لون المقاوم RMA بواسطة جمعية مصنعي الراديو (RMA) كعلامة رمز تلوين المقاوم الثابت. في عام 1930، تم تصنيع أول أجهزة راديو بمقاومات مشفرة بالألوان RMA. [1] [2] على مدى عقود عديدة، مع تغير اسم المنظمة (RMA، RTMA، RETMA، EIA ) [3] تغير اسم الرمز أيضًا. على الرغم من أنه معروف مؤخرًا باسم رمز لون EIA ، إلا أن الاختلافات الأربعة في الأسماء موجودة في الكتب والمجلات والفهرسات والمستندات الأخرى على مدار أكثر من 94 عامًا.

في عام 1952، تم توحيده في IEC 62: 1952 من قبل اللجنة الكهروتقنية الدولية (IEC) ومنذ عام 1963 نُشر أيضًا باسم EIA RS-279 . [4] في الأصل كان المقصود من هذا الرمز اللوني استخدامه للمقاومات الثابتة فقط، وتم توسيعه ليشمل المكثفات أيضًا وفقًا لمعيار IEC 62: 1968. تم اعتماد الرمز من قبل العديد من المعايير الوطنية مثل DIN 40825 (1973) و BS 1852 (1974) و IS 8186 (1976). المعيار الدولي الحالي الذي يحدد أكواد العلامات للمقاومات والمكثفات هو IEC 60062: 2016. [ 5] بالإضافة إلى رمز اللون، تحدد هذه المعايير رمزًا مكونًا من حرف ورقم يسمى رمز RKM للمقاومات والمكثفات.

تم استخدام أشرطة الألوان لأنها كانت سهلة ورخيصة الطباعة على مكونات صغيرة. ومع ذلك، كانت هناك عيوب، وخاصة بالنسبة للأشخاص الذين يعانون من عمى الألوان . قد يؤدي ارتفاع درجة حرارة أحد المكونات أو تراكم الأوساخ إلى استحالة التمييز بين اللون البني والأحمر أو البرتقالي. لقد جعلت التطورات في تكنولوجيا الطباعة الآن الأرقام المطبوعة أكثر عملية على المكونات الصغيرة. يتم تمييز قيم المكونات في عبوات التركيب السطحي برموز أبجدية رقمية مطبوعة بدلاً من رمز اللون.

المقاومات

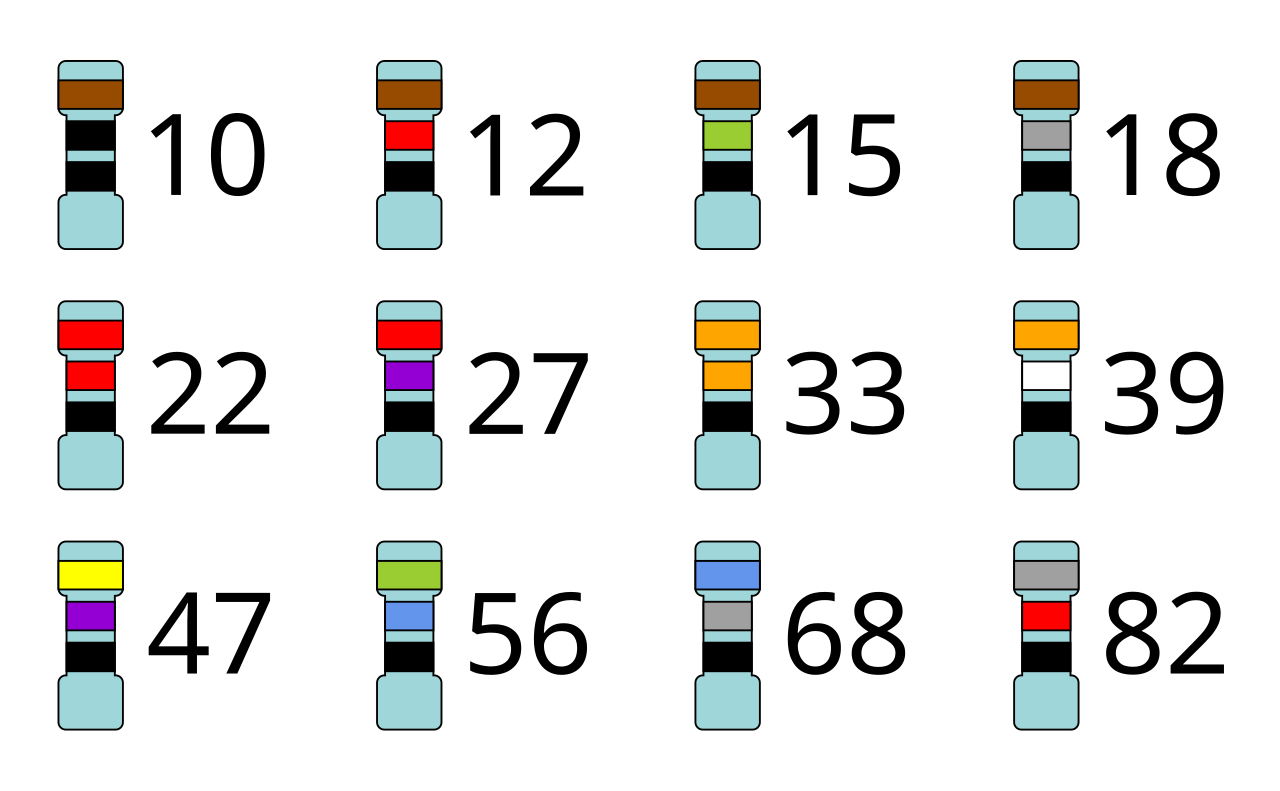

عقد واحد من سلسلة E12 (هناك اثنتي عشرة قيمة مفضلة لكل عقد من القيم) موضحة برموز الألوان الإلكترونية الخاصة بها على المقاومات
مقاومة 0 Ω (صفر أوم)، مميزة بشريط أسود واحد

نظام نطاق الألوان

للتمييز بين اليسار واليمين هناك فجوة بين النطاقين C و D: رسم تخطيطي للمقاومة، مع أربعة نطاقات ملونة A، B، C، D من اليسار إلى اليمين رسم تخطيطي لمقاومة ملونة بقيمة 2.7 ميجا أوم.

  1. الرقم المهم الأول لقيمة المكون (الجانب الأيسر)
  2. الرقم الهام الثاني (بعض المقاومات الدقيقة لها رقم هام ثالث، وبالتالي خمسة نطاقات).
  3. المضاعف العشري (عدد الأصفار المتبقية، أو مضاعف قوة 10)
  4. إذا كان موجودًا، يشير إلى التسامح مع القيمة كنسبة مئوية (لا يوجد نطاق يعني 20%)

في المثال أعلاه، المقاوم ذو الأشرطة الحمراء والبنفسجية والخضراء والذهبية له الرقم الأول 2 (أحمر؛ انظر الجدول أدناه)، والرقم الثاني 7 (بنفسجي)، متبوعًا بخمسة أصفار (خضراء):2 700 000  أوم . يشير اللون الذهبي إلى أن التفاوت هو ±5%.

يمكن تمييز المقاومات الدقيقة بنظام من خمسة نطاقات، لتشمل ثلاثة أرقام مهمة، ومضاعف قوة 10 (عدد الأصفار المتأخرة)، ونطاق تسامح. يشير النطاق الأول العريض للغاية إلى مقاومة ملفوفة سلكيًا. [6]

رمز لون المقاوم
رمز لون المقاومة

قد تتضمن المقاومات المصنعة للاستخدام العسكري أيضًا نطاقًا خامسًا يشير إلى معدل فشل المكونات ( الموثوقية )؛ راجع MIL-HDBK -199 [7] لمزيد من التفاصيل.

قد تحتوي المقاومات ذات التسامح الضيق على ثلاثة نطاقات للأرقام المهمة بدلاً من اثنين، أو نطاق إضافي يشير إلى معامل مقاومة درجة الحرارة (TCR) ، بوحدات ppm / K.

تحتوي جميع المكونات المشفرة على نطاقين للقيمة على الأقل ومضاعف؛ أما النطاقات الأخرى فهي اختيارية.

رمز اللون القياسي وفقًا لـ IEC 60062:2016 هو كما يلي:

لون الخاتم شخصيات مهمة المضاعف تسامح معامل درجة الحرارة
اسم شفرة رال [ملاحظة 1] النسبة المئوية [%] خطاب [جزء في المليون/ك] خطاب
لا أحد - - - - ±20 م -
لون القرنفل بي كيه 3015 - ×10 −3 [8] ×0.001 - -
فضي ريال سعودي - - ×10 −2 ×0.01 ±10 ك -
ذهب جي دي - - ×10 −1 ×0.1 ±5 ج -
أسود بك 9005 0 ×10 0 ×1 - 250 و
بني ب ن 8003 1 ×10 1 ×10 ±1 ف 100 س
أحمر ر د 3000 2 ×10 2 ×100 ±2 ج 50 ر
البرتقالي أوج 2003 3 ×10 3 ×1000 ±0.05 [8] و 15 ص
أصفر نعم 1021 4 ×10 4 ×10000​ ±0.02 [8] [ملاحظة 2] [9] ص 25 س
أخضر جي إن 6018 5 ×10 5 ×100000​ ±0.5 د 20 ز [ملاحظة 3]
أزرق بو 5015 6 ×10 6 ×1000000​​ ±0.25 ج 10 ز [ملاحظة 3]
بنفسجي فيرمونت 4005 7 ×10 7 ×10000000​​ ±0.1 ب 5 م
رمادي جي واي 7000 8 ×10 8 ×100000000​​ ±0.01 [8] [ملاحظة 4] [ملاحظة 2] [9] ل (أ) 1 ك
أبيض هل 1013 9 ×10 9 ×1 000 000 000 - -

تستخدم المقاومات سلسلة E مختلفة من الأرقام المفضلة لقيمها المحددة، والتي يتم تحديدها من خلال تسامحها . تتكرر هذه القيم لكل عقد من المقدار: ... 0.68، 6.8، 68، 680، ... بالنسبة للمقاومات ذات التسامح 20٪، يتم استخدام سلسلة E6، بستة قيم: 10، 15، 22، 33، 47، 68، ثم 100، 150، ... ؛ كل قيمة هي تقريبًا القيمة السابقة مضروبة في 6 √ 10. بالنسبة للمقاومات ذات التسامح 10٪، يتم استخدام سلسلة E12، مع 12 √ 10 كمضاعف؛ يتم استخدام مخططات مماثلة حتى E192، لتسامح 0.5٪ أو أكثر إحكامًا. يرتبط الفصل بين القيم بالتسامح بحيث تتداخل القيم المتجاورة عند أقصى درجات التسامح تقريبًا؛ على سبيل المثال، في السلسلة E6 10 + 20% يساوي 12، بينما 15 − 20% يساوي 12 أيضًا.

المقاومات ذات المقاومة صفر أوم ، والتي تم تمييزها بشريط أسود واحد، [10] عبارة عن أطوال من الأسلاك ملفوفة في جسم يشبه المقاوم ويمكن تركيبها على لوحة دوائر مطبوعة (PCB) بواسطة معدات إدخال المكونات التلقائية. تُستخدم عادةً على لوحات الدوائر المطبوعة كـ "جسور" عازلة حيث قد يتقاطع مساران بخلاف ذلك، أو كأسلاك توصيل ملحومة لضبط التكوينات.

نظام نقطة نهاية الجسم

كان نظام "الجسم-النقطة-الطرف" أو "الجسم-النقطة-الطرف" يستخدم في المقاومات الأسطوانية المركبة التي لا تزال موجودة أحيانًا في المعدات القديمة جدًا (التي بُنيت قبل الحرب العالمية الثانية)؛ وكان النطاق الأول يُعطى بلون الجسم، والنطاق الثاني بلون أحد طرفي المقاوم، والمضاعف بنقطة أو شريط حول منتصف المقاوم. وكان الطرف الآخر من المقاوم بلون الجسم، الفضي أو الذهبي بنسبة تسامح 20%، 10%، 5% (لم تكن التسامحات الأكثر صرامة تُستخدم بشكل روتيني). [11] [12] [13] [14]

أمثلة

أمثلة على المقاومات المرمزة بالألوان

من الأعلى إلى الأسفل:

  • أخضر، أزرق، أسود، أسود، بني
    • 560 أوم ±1%
  • أحمر، أحمر، برتقالي، ذهبي
    • 22000  أوم ± 5%
  • الأصفر، البنفسجي، البني، الذهبي
    • 470 أوم ±5%
  • أزرق، رمادي، أسود، ذهبي
    • 68 أوم ±5%

الحجم المادي للمقاوم هو مؤشر على الطاقة التي يمكنه تبديدها.

هناك فرق مهم بين استخدام ثلاثة أو أربعة نطاقات للإشارة إلى المقاومة. يتم ترميز نفس المقاومة بواسطة:

  • أحمر، أحمر، برتقالي = 22 متبوعًا بثلاثة أصفار =22000 (باستثناء التخلف عن السداد أو التسامح مع الفضة أو الذهب )
  • أحمر، أحمر، أسود ، أحمر = 220 متبوعًا بصفرين =22000 (باستثناء اللون البني أو أي نطاق آخر للتسامح)

الحيل

لقد تم إنشاء حيل مفيدة لتسهيل تذكر الترتيب الرقمي لأشرطة ألوان المقاومات:

  • بيتي براون تجري في حديقتك ولكن فيوليت تتحرك ببطء .​​​​​​​​​​
  • آذان الدببة السيئة تهاجم طعامنا اللذيذ ولكن فيتو الفطائر الرمادية .​​​​​​​​​
  • لدى BB ROY من بريطانيا العظمى زوجة جيدة جدًا .​​​

يتضمن المثال التالي رموز التسامح - الذهب والفضة وعدم وجود:

  • البيرة السيئة تفسد أمعائك ولكن الفودكا جيدة - احصل على بعضها الآن . [ 15 ]​​​​​​​​​​​

يتم فرز الألوان بترتيب تصاعدي للتردد لتسهيل تذكرها وتقليل أهمية أخطاء القراءة المحتملة بسبب تحولات اللون وتلاشيه بمرور الوقت: الأحمر (2)، البرتقالي (3)، الأصفر (4)، الأخضر (5)، الأزرق (6)، البنفسجي (7). الأسود (0) ليس له طاقة، والبني (1) لديه المزيد قليلاً، والأبيض (9) لديه كل شيء والرمادي (8) يشبه الأبيض، ولكنه أقل كثافة. [16]

المكثفات

يمكن تمييز المكثفات بأربعة أشرطة ملونة أو أكثر أو نقاط. تشفر الألوان الرقمين الأول والثاني الأكثر أهمية من القيمة بالبيكوفاراد، واللون الثالث هو المضاعف العشري. الأشرطة الإضافية لها معاني قد تختلف من نوع إلى آخر. قد تبدأ المكثفات ذات التسامح المنخفض بالأرقام الثلاثة الأولى (بدلاً من رقمين) من القيمة. من الممكن عادةً، ولكن ليس دائمًا، معرفة المخطط المستخدم بواسطة الألوان المحددة المستخدمة. قد تبدو المكثفات الأسطوانية المميزة بأشرطة مثل المقاومات.

لون أرقام مهمة المضاعف تسامح [٪] مميزة جهد التشغيل المستمر [فولت] درجة حرارة التشغيل [°C] تقييم التأثير البيئي/الاهتزاز [هرتز]
  أسود 0 1 — — — -55 إلى +70 10 الى 55
بني 1 10 ±1 ب 100 — —
أحمر 2 100 ±2 ج — -55 إلى +85 —
البرتقالي 3 1000​ — د 300 — —
أصفر 4 10000​ — هـ — -55 إلى +125 10 الى2000
أخضر 5 100000​ ±0.5 ف 500 — —
أزرق 6 1000000​​ — — — -55 إلى +150 —
بنفسجي 7 10000000​​ — — — — —
رمادي 8 — — — — — —
أبيض 9 — — — — — تقييم الأثر البيئي
ذهب — — ±5 [ملاحظة 5] — 1000 — —
فضي — — ±10 — — — —

تحدد الأشرطة الإضافية الموجودة على المكثفات الخزفية فئة تصنيف الجهد وخصائص معامل درجة الحرارة. [11] تم تطبيق شريط أسود عريض على بعض المكثفات الورقية الأنبوبية للإشارة إلى الطرف الذي يحتوي على القطب الخارجي؛ سمح هذا بتوصيل هذا الطرف بأرضية الهيكل لتوفير بعض الحماية ضد التقاط الطنين والضوضاء.

يمكن أيضًا ترميز المكثفات الكهروليتية المصنوعة من فيلم البوليستر و"قطرة اللثة" بالألوان لإعطاء القيمة والجهد العامل والتسامح.

مكثفات الطوابع البريدية وترميز المعايير الحربية

مكثفات ميكا مطبوعة على طابع بريدي تحمل رموز ألوان EIA ثلاثية النقاط وست نقاط، مما يعطي قيمة السعة والتسامح وجهد التشغيل وخصائص درجة الحرارة. تم استخدام هذا النمط من المكثفات في معدات الأنابيب المفرغة.

استخدمت المكثفات ذات الشكل المستطيل "طابع البريد" المصنوعة للاستخدام العسكري أثناء الحرب العالمية الثانية الترميز القياسي الأمريكي للحرب (AWS) أو الترميز المشترك للجيش والبحرية (JAN) في ست نقاط مختومة على المكثف. يشير السهم الموجود في الصف العلوي من النقاط إلى اليمين، مما يشير إلى ترتيب القراءة. من اليسار إلى اليمين كانت النقاط العلوية: إما سوداء، مما يشير إلى ميكا JAN ، أو فضية، مما يشير إلى ورق AWS؛ أول رقم مهم؛ وثاني رقم مهم. أشارت النقاط الثلاث السفلية إلى سمة درجة الحرارة والتسامح والمضاعف العشري. كانت السمة سوداء لـ±1000 جزء في المليون/درجة مئوية ، بني لـ ±500، أحمر لـ ±200، برتقالي لـ ±100، أصفر لـ -20 إلى +100 جزء في المليون/درجة مئوية، وأخضر لـ 0 إلى +70 جزء في المليون/درجة مئوية.

كان هناك رمز مشابه من ست نقاط من EIA حيث كان الصف العلوي عبارة عن أرقام مهمة أولى وثانية وثالثة والصف السفلي عبارة عن تصنيف الجهد (بمئات الفولتات؛ لا يوجد لون يشير إلى 500 فولت) والتسامح والمضاعف. تم استخدام رمز EIA ثلاثي النقاط للمكثفات التي تبلغ 500 فولت وتسامح 20٪، وكانت النقاط تشير إلى الأرقام المهمة الأولى والثانية والمضاعف. كانت مثل هذه المكثفات شائعة في معدات الصمام المفرغ وكانت في فائض لمدة جيل بعد الحرب ولكنها غير متوفرة الآن. [17]

المحاثات

لا تحدد المعايير IEC 60062 / EN 60062 رمزًا لونيًا للمحثات ، ولكن مصنعي المحاثات الصغيرة يستخدمون رمز لون المقاوم، والذي يشفر عادةً المحاثة بالميكروهنري. [18] تستخدم شركة TDK حلقة تحمل بيضاء للإشارة إلى المواصفات المخصصة. [18]

الثنائيات

أحيانًا ما يتم ترميز رقم القطعة للثنائيات الصغيرة المشفرة بـ "1N" وفقًا لمعيار JEDEC - في هيئة "1N4148" - على هيئة ثلاث أو أربع حلقات في رمز اللون القياسي، مع حذف بادئة "1N". ومن ثم يتم ترميز 1N4148 على هيئة اللون الأصفر (4)، والبني (1)، والأصفر (4)، والرمادي (8).

سلك

محول

غالبًا ما كانت المحولات الكهربائية المستخدمة في معدات الأنابيب المفرغة في أمريكا الشمالية تحمل رموزًا لونية لتحديد الأسلاك. كان اللون الأسود هو الاتصال الأساسي، واللون الأحمر الثانوي لـ B+ (جهد اللوحة)، واللون الأحمر مع خط تتبع أصفر هو الصنبور المركزي لملف مقوم الموجة الكاملة B+، وكان اللون الأخضر أو ​​البني هو جهد السخان لجميع الأنابيب، وكان اللون الأصفر هو جهد الفتيل لأنبوب المقوم (غالبًا جهد مختلف عن سخانات الأنابيب الأخرى). تم توفير سلكين من كل لون لكل دائرة، ولم يتم تحديد الطور بواسطة رمز اللون.

تم ترميز المحولات الصوتية لمعدات الصمام المفرغ باللون الأزرق للسلك النهائي للملف الأساسي، والأحمر للسلك B+ للملف الأساسي، والبني لنقطة التقاء مركز الملف الأساسي، والأخضر للسلك النهائي للملف الثانوي، والأسود للسلك الشبكي للملف الثانوي، والأصفر للسلك الثانوي الموصول. كان لكل سلك لون مختلف لأن القطبية النسبية أو الطور كان أكثر أهمية لهذه المحولات. تم ترميز المحولات المضبوطة على التردد المتوسط ​​باللونين الأزرق والأحمر للملف الأساسي والأخضر والأسود للملف الثانوي. [17]

آخر

قد يتم ترميز الأسلاك بالألوان لتحديد وظيفتها أو فئة الجهد أو القطبية أو الطور أو لتحديد الدائرة التي تُستخدم فيها. قد يكون عزل السلك ملونًا بشكل ثابت، أو حيث تكون هناك حاجة إلى المزيد من التركيبات، يمكن إضافة شريط أو شريطين. يتم تحديد بعض أكواد ألوان الأسلاك بموجب اللوائح الوطنية، ولكن غالبًا ما يكون رمز اللون خاصًا بمصنع أو صناعة.

يتم تحديد أسلاك المباني بموجب قانون الكهرباء الوطني الأمريكي وقانون الكهرباء الكندي من خلال الألوان التي توضح الموصلات النشطة والمحايدة والموصلة بالأرض، وتحديد المراحل. تُستخدم أكواد ألوان أخرى في المملكة المتحدة ومناطق أخرى لتحديد أسلاك المباني أو أسلاك الكابلات المرنة.

كان الأسلاك الكهربائية الرئيسية، سواء في المباني أو على المعدات، حمراء اللون للإشارة إلى الأسلاك الحية، وسوداء اللون للمحايدة، وخضراء اللون للأرضية، ولكن هذا تغير لأنه كان يشكل خطرًا على الأشخاص الذين يعانون من عمى الألوان، والذين قد يخلطون بين اللونين الأحمر والأخضر؛ حيث تستخدم البلدان المختلفة اتفاقيات مختلفة. غالبًا ما يتم استخدام اللونين الأحمر والأسود للإشارة إلى الأسلاك الموجبة والسالبة للبطارية أو غيرها من الأسلاك ذات الجهد المستمر.

يتم تحديد أسلاك الترموكبل وكابلات التمديد من خلال رمز اللون لنوع الترموكبل؛ حيث يؤدي تبديل الترموكبلات بأسلاك تمديد غير مناسبة إلى تدمير دقة القياس.

يتم ترميز الأسلاك في السيارات بالألوان ولكن المعايير تختلف باختلاف الشركة المصنعة؛ حيث توجد معايير SAE و DIN مختلفة.

يتم ترميز الكابلات والموصلات الطرفية للكمبيوتر الشخصي الحديث بالألوان لتبسيط توصيل مكبرات الصوت والميكروفونات والفئران ولوحات المفاتيح وغيرها من الأجهزة الطرفية، عادةً وفقًا لمخططات التلوين وفقًا للتوصيات مثل PC System Design Guide و PoweredUSB و ATX وما إلى ذلك.

الاتفاقية الشائعة لأنظمة الأسلاك في المباني الصناعية هي: الغلاف الأسود - تيار متردد أقل من1000 فولت ، سترة زرقاء – تيار مستمر أو اتصالات، سترة برتقالية – جهد متوسط2,300 أو4,160 فولت ، سترة حمراء13800 فولت أو أعلى. يستخدم الكابل المغلف باللون الأحمر أيضًا في توصيلات إنذار الحرائق ذات الجهد المنخفض نسبيًا ، ولكن له مظهر مختلف تمامًا.

قد تحتوي كابلات الشبكة المحلية أيضًا على ألوان غلاف غير موحدة لتحديد، على سبيل المثال، شبكة التحكم في العمليات مقابل شبكات أتمتة المكاتب، أو لتحديد اتصالات الشبكة الزائدة، ولكن هذه الرموز تختلف باختلاف المنظمة والمنشأة.

انظر أيضا

يوجد في ويكيميديا ​​كومنز وسائط متعددة متعلقة بـ رمز اللون الإلكتروني .

ملحوظات

  1. ^ للتوضيح فقط. لا تحدد أو تهدف IEC 60062:2016 وIEC 60757:1982 إلى تحديد حدود وخصائص الألوان، والألوان المعروضة هنا كمثال يتم تطبيقها لغرض التوضيح المتسق فقط.
  2. ^ قبل تعيين حلقات ملونة باللونين الأصفر والرمادي لقيم تسامح ±0.02% و±0.01% مع IEC 60062:2016، استخدم بعض المصنعين اللون الأصفر والرمادي كبديل للحلقات الملونة باللون الذهبي (±5%) والفضي (±10%) في المقاومات عالية الجهد لتجنب الجزيئات المعدنية في الورنيش.
  3. ^ ab يجب وضع علامة "Z" على أي معامل درجة حرارة لم يتم تعيين حرف خاص به، والمعامل الموجود في وثائق أخرى.
  4. ^ قبل تعيين حلقة رمادية اللون لتسامح ±0.01% وفقًا لمعيار IEC 60062:2016، استخدم بعض المصنّعين حلقة رمادية اللون للإشارة إلى تسامح غير موحد بنسبة ±0.05%.
  5. ^ ±5% أو ±0.5 بيكو فاراد، أيهما أكبر.

مراجع

  1. ^ رايدر، جون ف .؛ موليمان، إم إل، محرران (أبريل 1932). "الترميز اللوني" (PDF) . الخدمة - ملخص شهري للصيانة اللاسلكية والحلفاء . 1 (3). مدينة نيويورك، نيويورك، الولايات المتحدة الأمريكية: جون ف. رايدر للنشر، المحدودة : 62. تم الاسترجاع في 2019-11-15 . لا يتوافق الترميز اللوني للمقاومات المستخدمة في أجهزة الاستقبال دائمًا مع المعيار الموصى به من قبل RMA . تستخدم معظم الشركات المصنعة الآن هذا الرمز. فيما يلي جدول جزئي لمصنعي أجهزة الاستقبال والتعليقات المتعلقة باستخدامهم لنظام الجسم والطرف والنقطة. […](ملاحظة: الجزء 1/2 من قائمة توضح متى بدأ كل مصنع أجهزة راديو في استخدام المقاومات المشفرة بالألوان RMA لأول مرة.)
  2. ^ رايدر، جون ف .؛ موليمان، إم إل، محرران (مايو 1932). "الترميز اللوني - استمرار من إصدار أبريل" (PDF) . الخدمة - ملخص شهري لصيانة الراديو والحلفاء . 1 (4). مدينة نيويورك، نيويورك، الولايات المتحدة الأمريكية: جون ف. رايدر للنشر، المحدودة : 89. تم الاسترجاع في 2019-11-15 .(ملاحظة: الجزء 2/2 من قائمة توضح متى بدأ كل مصنع أجهزة راديو في استخدام المقاومات المشفرة بالألوان RMA لأول مرة .)
  3. ^ "تاريخ JEDEC". JEDEC . مؤرشف من الأصل في 2007-09-29 . تم الاسترجاع في 2007-09-29 .
  4. ^ EIA RS-279: رمز اللون لمقاومات الأغشية . تحالف الصناعات الإلكترونية . 1963-08-01.
  5. ^ "IEC 60062:2016-07" (الطبعة السادسة). يوليو 2016. مؤرشف من الأصل في 2018-07-23 . تم الاسترجاع 2018-07-23 .[1]
  6. ^ ويستمان، إتش بي، محرر (1968). بيانات مرجعية لمهندسي الراديو (الطبعة الخامسة). آي تي ​​تي / هاورد دبليو سامز . ص 5-8-5-10. LCCN  43-14665.
  7. ^ “MIL-HDBK-199C” (PDF) .
  8. ^ abcd "IEC 60062:2016-07" (الطبعة السادسة). يوليو 2016. مؤرشف من الأصل في 2018-07-23 . تم الاسترجاع 2018-07-23 .[2]
  9. ^ ab VR37 مقاومات عالية الأومية/عالية الجهد (PDF) . Vishay . 2015. مؤرشف من الأصل (PDF) في 2016-09-10.
  10. ^ "مقاومات صفر أوم من سلسلة NZO". NIC Components Corp. مؤرشف من الأصل في 2009-01-04.
  11. ^ ab Buttner, Harold H.; Kohlhaas, HT; Mann, FJ, eds. (1946). "الفصل 3: تصميم الصوت والراديو". بيانات مرجعية لمهندسي الراديو (PDF) (الطبعة الثانية). Federal Telephone and Radio Corporation (FTR). ص 52، 57. مؤرشف (PDF) من الأصل في 2018-05-16 . تم الاسترجاع في 2020-01-03 .
  12. ^ "كيفية قراءة المقاومات ذات الطراز القديم" (PDF) . 2006-10-03. مؤرشف من الأصل (PDF) في 2016-12-19 . تم الاسترجاع في 2016-12-19 .
  13. ^ "رموز ألوان المقاومات المرنة والمقاومات RMA". مؤرشف من الأصل في 2016-12-19 . تم الاسترجاع في 2016-12-19 .
  14. ^ "رمز لون المقاومة العتيقة" (PDF) . مؤرشف من الأصل (PDF) في 2016-12-19 . تم الاسترجاع في 2016-12-19 .
  15. ^ كامبل، دين. "صفحة التذكير". قسم الكيمياء بجامعة برادلي .
  16. ^ كليمنت، بريستون ر.؛ جونسون، والتر كورتيس (1960). علوم الهندسة الكهربائية . ماكجرو هيل . ص 115.
  17. ^ ab Dorbuck, Tony, ed. (1978) [1977]. The Radio Amateur's Handbook (5 ed.). Connecticut, USA: The American Radio Relay League . ص 553-554. LCCN  41-3345. لا يوجد رقم ISBN.
  18. ^ من "RF General" (PDF) . TDK .
حاسبات المقاومات على الإنترنت
  • محول رمز المقاومات متعدد الأغراض (4 و5 نطاقات، مناسب للهواتف المحمولة، يعرض أقرب قيمة قياسية)
  • حاسبة رمز لون المقاومة المكونة من 6 نطاقات (سهلة البحث، وتتوفر أيضًا حاسبات مكونة من 4 و5 نطاقات)
المخططات التاريخية
  • مخططات العجلات
  • مخططات مرجعية
