شاشة عرض بلورية سائلة

📅 آخر تحديث: ٤ أغسطس ٢٠٢٦
✍️ نُشر في: ٤ أغسطس ٢٠٢٦
📷 يحتوي على 17 صور
الموسوعة الحرة

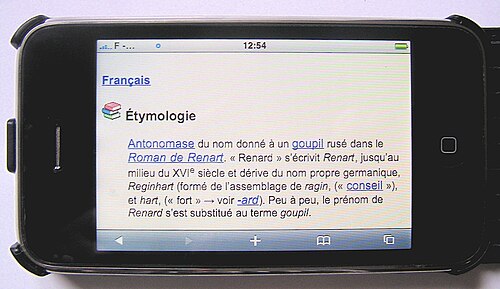

شاشة عرض بلورية سائلة (LCD) في أحد أجهزة آيفون القديمة
صورة مقربة لشاشة عرض بلورية سائلة (LCD)

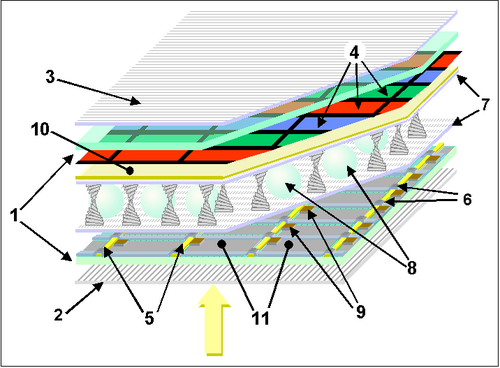

طبقات شاشة TFT LCD ملونة. 1: ألواح زجاجية. 2+3: مستقطبات أفقية ورأسية. 4: قناع ألوان RGB. 5+6: خطوط أوامر أفقية ورأسية. 7: طبقة بوليمر. 8: فواصل. 9: ترانزستورات الأغشية الرقيقة. 10: قطب كهربائي أمامي. 11: قطب كهربائي خلفي.

شاشة الكريستال السائل ( LCD ) هي شاشة مسطحة أو جهاز بصري آخر مُعدَّل إلكترونيًا ، يستخدم خصائص تعديل الضوء للبلورات السائلة مع المستقطبات لعرض المعلومات. لا تُصدر البلورات السائلة الضوء مباشرةً [ 1 ]، بل تستخدم إضاءة خلفية أو عاكسًا لإنتاج صور ملونة أو أحادية اللون . [ 2 ]

تتوفر شاشات الكريستال السائل (LCD) لعرض صور متنوعة (كما في شاشات الكمبيوتر العامة) أو صور ثابتة ذات محتوى معلوماتي منخفض، يمكن عرضها أو إخفاؤها: الكلمات والأرقام المُخزّنة مسبقًا، وشاشات العرض ذات السبعة أجزاء (كما في الساعات الرقمية) كلها أمثلة على الأجهزة التي تستخدم هذه الشاشات. تستخدم هذه الشاشات نفس التقنية الأساسية، باستثناء أن الصور المتنوعة تُصنع من مصفوفة من وحدات البكسل الصغيرة ، بينما تحتوي الشاشات الأخرى على عناصر أكبر.

تُستخدم شاشات الكريستال السائل (LCD) في نطاق واسع من التطبيقات، بما في ذلك أجهزة التلفزيون ، وشاشات الكمبيوتر ، ولوحات العدادات ، وشاشات قمرة قيادة الطائرات ، واللافتات الداخلية والخارجية. وتُعدّ شاشات LCD الصغيرة شائعة في أجهزة عرض LCD والأجهزة الاستهلاكية المحمولة مثل الكاميرات الرقمية ، والساعات ، والآلات الحاسبة ، والهواتف المحمولة ، بما فيها الهواتف الذكية . وقد حلت شاشات LCD محل شاشات أنبوب أشعة الكاثود (CRT) الثقيلة والضخمة والأقل كفاءة في استهلاك الطاقة في جميع التطبيقات تقريبًا منذ أواخر العقد الأول من الألفية الثانية وحتى أوائل العقد الثاني.

يمكن أن تكون شاشات LCD إما مضاءة (موجبة) أو مطفأة (سالبة)، وذلك حسب ترتيب المستقطب. على سبيل المثال، شاشة LCD موجبة للأحرف مزودة بإضاءة خلفية تحتوي على حروف سوداء على خلفية بلون الإضاءة الخلفية، بينما شاشة LCD سالبة للأحرف تحتوي على خلفية سوداء وحروف بنفس لون الإضاءة الخلفية.

لا تتعرض شاشات LCD لظاهرة احتراق الشاشة كما هو الحال في شاشات CRT. ومع ذلك، لا تزال شاشات LCD عرضة لظاهرة استمرار الصورة . [ 3 ]

الخصائص العامة

شاشة LCD تستخدم كلوحة إشعارات للمسافرين

تتكون كل بكسل في شاشة LCD عادةً من طبقة من الجزيئات محاذية بين قطبين كهربائيين شفافين ، مصنوعين غالبًا من أكسيد الإنديوم والقصدير (ITO)، ومرشحين استقطابيين ( مستقطبان متوازيان ومستقطبان متعامدان)، حيث تكون محاور نفاذهما (في معظم الحالات) متعامدة. وبدون وجود البلورة السائلة بين المرشحين الاستقطابيين، سيحجب المستقطب الثاني (المتقاطع) الضوء المار عبر المرشح الأول. قبل تطبيق مجال كهربائي ، يتحدد اتجاه جزيئات البلورة السائلة من خلال محاذاتها على أسطح الأقطاب الكهربائية. في جهاز نيماتيكي ملتوي (TN)، تكون اتجاهات محاذاة السطح عند القطبين الكهربائيين متعامدة، وبالتالي تترتب الجزيئات في بنية حلزونية ، أو تلتف. يؤدي هذا إلى دوران استقطاب الضوء الساقط، فيظهر الجهاز باللون الرمادي. إذا كان الجهد المطبق كبيرًا بما يكفي، فإن جزيئات البلورات السائلة في مركز الطبقة تنفكّ تقريبًا بشكل كامل، ولا يدور استقطاب الضوء الساقط أثناء مروره عبر طبقة البلورات السائلة. عندئذٍ، يكون هذا الضوء مستقطبًا بشكل أساسي عموديًا على المرشح الثاني، وبالتالي يُحجب، وتظهر البكسل باللون الأسود. من خلال التحكم في الجهد المطبق عبر طبقة البلورات السائلة في كل بكسل، يمكن السماح للضوء بالمرور بكميات متفاوتة، مما يُشكّل مستويات مختلفة من اللون الرمادي. [ 4 ]

قد تختلف الصيغة الكيميائية للبلورات السائلة المستخدمة في شاشات الكريستال السائل. ويمكن تسجيل براءات اختراع لهذه الصيغ. [ 5 ] ومن الأمثلة على ذلك مزيج 2-(4-ألكوكسي فينيل)-5-ألكيل بيريميدين مع سيانوبيفينيل، والذي حصلت شركة ميرك آند شارب على براءة اختراعه. وقد انتهت صلاحية براءة الاختراع التي كانت تغطي هذا المزيج تحديدًا. [ 6 ]

تستخدم معظم أنظمة شاشات الكريستال السائل الملونة نفس التقنية، حيث تُستخدم مرشحات الألوان لتوليد وحدات البكسل الفرعية الحمراء والخضراء والزرقاء. تُصنع مرشحات ألوان شاشات الكريستال السائل بتقنية الطباعة الضوئية على ألواح زجاجية كبيرة، تُلصق لاحقًا بألواح زجاجية أخرى تحتوي على مصفوفة ترانزستورات الأغشية الرقيقة (TFT) وفواصل وبلورات سائلة، مما يُنتج عدة شاشات كريستال سائل ملونة تُقطع بعد ذلك وتُغلف بألواح مستقطبة. تُستخدم مواد مقاومة ضوئية (مقاومات) بألوان الأحمر والأخضر والأزرق والأسود لإنشاء مرشحات الألوان. تحتوي جميع المقاومات على صبغة مسحوقة ناعمة، يبلغ قطر جزيئاتها 40 نانومترًا فقط. [ 7 ] تُطبق المقاومة السوداء أولًا؛ مما يُنشئ شبكة سوداء (تُعرف في الصناعة باسم المصفوفة السوداء) تفصل وحدات البكسل الفرعية الحمراء والخضراء والزرقاء عن بعضها، مما يزيد من نسب التباين ويمنع تسرب الضوء من وحدة بكسل فرعية إلى وحدات البكسل الفرعية المحيطة بها. [ ٨ ] بعد تجفيف طبقة المقاومة السوداء في الفرن وتعريضها للأشعة فوق البنفسجية من خلال قناع ضوئي، تُغسل المناطق غير المعرضة، مما يُنشئ شبكة سوداء. ثم تُكرر العملية نفسها مع طبقات المقاومة المتبقية، ما يملأ الثقوب في الشبكة السوداء بطبقات المقاومة الملونة المقابلة لها. [ ٩ ] [ ١٠ ] [ ١١ ] صُنعت المصفوفات السوداء في ثمانينيات وتسعينيات القرن الماضي، عندما كان معظم إنتاج شاشات الكريستال السائل الملونة مخصصًا لأجهزة الكمبيوتر المحمولة، من الكروم نظرًا لشفافيته العالية، ولكن بسبب المخاوف البيئية، تحول المصنعون إلى استخدام مواد مقاومة ضوئية سوداء اللون مع صبغة الكربون كمادة للمصفوفة السوداء. [ ١٢ ] [ ١٣ ] [ ١٤ ] استُخدمت طريقة أخرى لتوليد الألوان في أجهزة المساعد الرقمي الشخصي الملونة المبكرة وبعض الآلات الحاسبة، وذلك عن طريق تغيير الجهد في شاشة الكريستال السائل النيماتية فائقة الالتواء ، حيث يتسبب الالتواء المتغير بين الألواح المتقاربة في حدوث انكسار مزدوج متغير ، مما يُغير درجة اللون. [ 15 ] كانت تقتصر عادةً على 3 ألوان لكل بكسل: البرتقالي والأخضر والأزرق. [ 16 ]

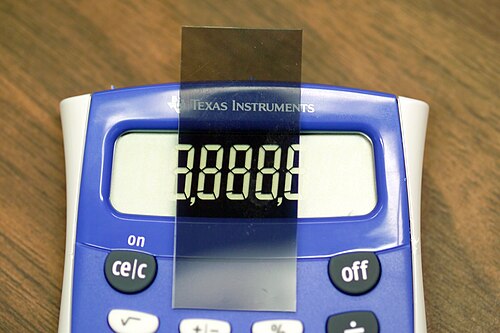

شاشة LCD في آلة حاسبة من شركة تكساس إنسترومنتس ، حيث تم إزالة المستقطب العلوي من الجهاز ووضعه في الأعلى، بحيث يكون المستقطبان العلوي والسفلي متعامدين . ونتيجة لذلك، تنعكس الألوان .

يكون التأثير البصري لجهاز TN في حالة تشغيل الجهد أقل تأثرًا بتغيرات سُمك الجهاز مقارنةً بحالة إيقاف الجهد. ولهذا السبب، تُشغَّل شاشات TN ذات المحتوى المعلوماتي المنخفض والتي لا تحتوي على إضاءة خلفية عادةً بين مستقطبين متعامدين بحيث تبدو ساطعة عند عدم وجود جهد (العين أكثر حساسيةً للتغيرات في الحالة المظلمة منها في الحالة الساطعة). وبما أن معظم شاشات LCD التي ظهرت في عام 2010 تُستخدم في أجهزة التلفزيون والشاشات والهواتف الذكية، فإنها تحتوي على مصفوفات بكسل عالية الدقة لعرض صور متنوعة باستخدام إضاءة خلفية مع خلفية داكنة. وعند عدم عرض أي صورة، تُستخدم ترتيبات مختلفة. لهذا الغرض، تُشغَّل شاشات TN LCD بين مستقطبين متوازيين، بينما تتميز شاشات IPS LCD بمستقطبين متعامدين. في العديد من التطبيقات، حلت شاشات IPS LCD محل شاشات TN LCD، وخاصةً في الهواتف الذكية . تحتوي كل من مادة الكريستال السائل ومادة طبقة المحاذاة على مركبات أيونية . إذا تم تطبيق مجال كهربائي بقطبية معينة لفترة طويلة، فإن هذه المادة الأيونية تنجذب إلى الأسطح مما يؤدي إلى تدهور أداء الجهاز. ويمكن تجنب ذلك إما بتطبيق تيار متردد أو بعكس قطبية المجال الكهربائي عند تشغيل الجهاز (تكون استجابة طبقة البلورات السائلة متطابقة بغض النظر عن قطبية المجال المطبق).

ساعة كاسيو الرقمية المزودة بوظيفة التنبيه والتوقيت وشاشة LCD

يمكن تصميم شاشات عرض عدد قليل من الأرقام الفردية أو الرموز الثابتة (كما في الساعات الرقمية والآلات الحاسبة الجيبية ) باستخدام أقطاب كهربائية مستقلة لكل جزء. [ 17 ] في المقابل، تُصمم شاشات العرض الأبجدية الرقمية الكاملة أو شاشات الرسومات المتغيرة عادةً باستخدام وحدات بكسل مرتبة على شكل مصفوفة تتكون من صفوف متصلة كهربائيًا على أحد جانبي طبقة الكريستال السائل (LC) وأعمدة على الجانب الآخر، مما يتيح الوصول إلى كل بكسل عند نقاط التقاطع. وتتمثل الطريقة العامة لعنونة المصفوفة في عنونة أحد جانبي المصفوفة بالتسلسل، على سبيل المثال عن طريق تحديد الصفوف واحدًا تلو الآخر وتطبيق معلومات الصورة على الجانب الآخر على الأعمدة صفًا تلو الآخر.

تصنيع

تاريخ

وصف جوزيف أ. كاستيلانو في كتابه " الذهب السائل: قصة شاشات الكريستال السائل ونشأة صناعة " أصل شاشات الكريستال السائل وتاريخها المعقد من منظور أحد المطلعين على بواطن الأمور خلال بداياتها. [ 9 ] كما نُشر تقرير آخر عن أصول شاشات الكريستال السائل وتاريخها من منظور مختلف حتى عام 1991 بقلم هيروشي كاواوموتو، وهو متاح في مركز تاريخ معهد مهندسي الكهرباء والإلكترونيات . [ 18 ] ويمكن الاطلاع على وصف للمساهمات السويسرية في تطوير شاشات الكريستال السائل، بقلم بيتر ج. وايلد ، في موسوعة تاريخ الهندسة والتكنولوجيا . [ 19 ]

خلفية

في عام 1888، اكتشف فريدريك راينيتزر ( 1858-1927 ) الطبيعة البلورية السائلة للكوليسترول المستخلص من الجزر (أي وجود نقطتي انصهار وتكوين ألوان) ونشر نتائج بحثه. وفي عام 1904، نشر أوتو ليمان كتابه " البلورات السائلة" . وفي عام 1911، أجرى تشارلز موغين أولى تجاربه على البلورات السائلة المحصورة بين لوحين في طبقات رقيقة.

في عام ١٩٢٢، وصف جورج فريدل بنية وخصائص البلورات السائلة وصنفها إلى ثلاثة أنواع (البلورات النيماتية، والسميكتية، والكوليسترية). وفي عام ١٩٢٧، ابتكر فسيفولود فريدريكس صمام الضوء الكهربائي، المعروف باسم انتقال فريدريكس ، وهو التأثير الأساسي لتقنية شاشات الكريستال السائل. وفي عام ١٩٣٦، حصلت شركة ماركوني للتلغراف اللاسلكي على براءة اختراع لأول تطبيق عملي لهذه التقنية، وهو "صمام الضوء البلوري السائل" . وفي عام ١٩٦٢، نُشر أول منشور رئيسي باللغة الإنجليزية بعنوان " البنية الجزيئية وخصائص البلورات السائلة " للدكتور جورج دبليو غراي . [ ٢٢ ] وفي عام ١٩٦٢ أيضًا، اكتشف ريتشارد ويليامز من شركة آر سي إيه أن للبلورات السائلة بعض الخصائص الكهروضوئية المثيرة للاهتمام، وحقق تأثيرًا كهروضوئيًا من خلال توليد أنماط مخططة في طبقة رقيقة من مادة البلورات السائلة بتطبيق جهد كهربائي. يعتمد هذا التأثير على عدم استقرار كهروهيدروديناميكي يشكل ما يسمى الآن "مجالات ويليامز" داخل البلورة السائلة. [ 23 ]

استنادًا إلى تقنية MOSFET المبكرة ، قام بول ك. وايمر في شركة RCA بتطوير الترانزستور ذي الأغشية الرقيقة (TFT) في عام 1962. [ 24 ] وكان نوعًا من أنواع MOSFET يختلف عن MOSFET القياسي ذي الحجم الكبير. [ 25 ]

الستينيات

في عام ١٩٦٤، تمكن جورج هـ. هايلماير ، الذي كان يعمل في مختبرات آر سي إيه على التأثير الذي اكتشفه ريتشارد ويليامز، من تغيير الألوان عن طريق إعادة توجيه الأصباغ ثنائية اللون في بلورة سائلة موجهة عموديًا بفعل المجال الكهربائي. ونظرًا للمشاكل العملية التي واجهها هايلماير مع هذا التأثير الكهروضوئي الجديد، فقد واصل العمل على تأثيرات التشتت في البلورات السائلة، إلى أن حقق في النهاية أول شاشة عرض بلورية سائلة عملية، استنادًا إلى ما أسماه نمط التشتت الديناميكي (DSM). يؤدي تطبيق جهد كهربائي على شاشة DSM إلى تحويل طبقة البلورة السائلة الشفافة إلى حالة معتمة حليبية. ويمكن تشغيل شاشات DSM في وضع الإرسال ووضع الانعكاس، لكنها تتطلب تيارًا كبيرًا للتدفق. [ ٢٦ ] [ ٢٧ ] [ ٢٨ ] [ ٢٩ ] وقد تم إدخال جورج هـ. هايلماير إلى قاعة مشاهير المخترعين الوطنيين [ ٣٠ ] ونُسب إليه اختراع شاشات الكريستال السائل (LCD). يُعد عمل هايلماير علامة فارقة في معهد مهندسي الكهرباء والإلكترونيات (IEEE) . [ 31 ]

ساعة رقمية تجريبية صُنعت عام 1973 باستخدام بلورات سائلة من السيانوبيفينيل طُوّرت حديثًا آنذاك

في أواخر الستينيات، قام المعهد الملكي للرادار في المملكة المتحدة، الكائن في مالفيرن بإنجلترا، بعمل رائد في مجال البلورات السائلة. وقد دعم فريق المعهد العمل المتواصل الذي قام به جورج ويليام غراي وفريقه في جامعة هال، والذين اكتشفوا في نهاية المطاف بلورات سيانوبيفينيل السائلة، التي تميزت بالاستقرار وخصائص درجة الحرارة المناسبة لتطبيقاتها في شاشات الكريستال السائل. [ 32 ]

ابتكر برنارد ليشنر من مختبرات آر سي إيه فكرة شاشة العرض البلورية السائلة (LCD) القائمة على الترانزستورات الرقيقة ( TFT ) في عام 1968. [ 33 ] وقد أثبت ليشنر، وإف جيه مارلو، وإي أو نيستر، وجيه تولتس هذا المفهوم في عام 1968 باستخدام شاشة LCD ذات نمط تشتت ديناميكي (DSM) بمصفوفة 18×2، والتي استخدمت ترانزستورات MOSFET منفصلة قياسية . [ 34 ]

سبعينيات القرن العشرين

في 4 ديسمبر 1970، قدمت شركة هوفمان-لاروش طلب براءة اختراع لتقنية تأثير المجال النيماتيكي الملتوي (TN) في البلورات السائلة في سويسرا ( براءة الاختراع السويسرية رقم 532261، مؤرشفة في 9 مارس 2021 على موقع Wayback Machine )، مع إدراج فولفغانغ هيلفريش ومارتن شادت (اللذان كانا يعملان آنذاك في مختبرات الأبحاث المركزية) كمخترعين. [ 26 ] رخصت هوفمان-لاروش الاختراع لشركة براون، بوفيري وشركاه السويسرية ، شريكتها في المشروع المشترك آنذاك، والتي أنتجت شاشات TN لساعات اليد وتطبيقات أخرى خلال سبعينيات القرن الماضي للأسواق الدولية، بما في ذلك صناعة الإلكترونيات اليابانية، التي سرعان ما أنتجت أولى ساعات اليد الرقمية الكوارتزية المزودة بشاشات TN-LCD والعديد من المنتجات الأخرى. أثناء عمله مع سرداري أرورا وألفريد ساوب في معهد الكريستال السائل بجامعة ولاية كينت ، قدّم جيمس فيرغاسون طلب براءة اختراع مماثلة في الولايات المتحدة بتاريخ 22 أبريل 1971. [ 35 ] في عام 1971، أنتجت شركة فيرغاسون، ILIXCO (التي تُعرف الآن باسم LXD Incorporated )، شاشات LCD تعتمد على تأثير TN، والتي سرعان ما تفوقت على شاشات DSM ذات الجودة الرديئة بفضل تحسينات انخفاض جهد التشغيل واستهلاك الطاقة. حصل تيتسورو هاما وإيزوهيكو نيشيمورا من شركة سيكو على براءة اختراع أمريكية بتاريخ فبراير 1971، لساعة يد إلكترونية مزودة بشاشة TN-LCD. [ 36 ] في عام 1972، طُرحت أول ساعة يد مزودة بشاشة TN-LCD في السوق: ساعة Gruen Teletime، وهي ساعة عرض بأربعة أرقام.

في عام 1972، تم تطوير نموذج أولي للوحة عرض بلورية سائلة ذات ترانزستور غشائي رقيق (TFT) في الولايات المتحدة الأمريكية على يد فريق تي. بيتر برودي في شركة وستنجهاوس ، بمدينة بيتسبرغ، بنسلفانيا . [ 37 ] وفي عام 1973، عرض برودي، وجيه. إيه. أسارس، وجي. دي. ديكسون في مختبرات أبحاث وستنجهاوس أول شاشة عرض بلورية سائلة ذات ترانزستور غشائي رقيق (TFT LCD). [ 38 ] [ 39 ] اعتبارًا من عام 2013تستخدم جميع أجهزة العرض المرئي الإلكترونية الحديثة عالية الدقة والجودة شاشات عرض المصفوفة النشطة القائمة على ترانزستورات الأغشية الرقيقة (TFT) . [ 40 ] وقد عرض برودي وفانغ-تشين لو أول شاشة عرض مسطحة من نوع شاشة الكريستال السائل ذات المصفوفة النشطة (AM TFT LCD) في عام 1974، ثم صاغ برودي مصطلح "المصفوفة النشطة" في عام 1975. [ 33 ]

في عام 1972، قدمت شركة روكويل مايكروإلكترونيكس الأمريكية الشمالية استخدام شاشات DSM LCD في الآلات الحاسبة لتسويقها من قبل شركة لويدز إلكترونيكس، على الرغم من أن هذه الشاشات كانت تتطلب مصدر إضاءة داخليًا. [ 41 ] تبعتها شركة شارب بشاشات DSM LCD للآلات الحاسبة الجيبية في عام 1973 [ 42 ] ، ثم أنتجت شاشات TN LCD للساعات بكميات كبيرة في عام 1975. [ 43 ] وسرعان ما احتلت شركات يابانية أخرى مكانة رائدة في سوق ساعات اليد، مثل سيكو وساعتها الأولى من نوع TN-LCD كوارتز بستة أرقام، وساعة كاسيو "كاسيوترون". اخترع فريق في شركة RCA شاشات LCD ملونة تعتمد على تفاعل المضيف والضيف في عام 1968. [ 44 ] طورت شركة شارب اليابانية نوعًا معينًا من هذه الشاشات في سبعينيات القرن الماضي، وحصلت على براءات اختراع لاختراعاتها، مثل براءة اختراع شينجي كاتو وتاكاكي ميازاكي في مايو 1975، [ 45 ] ثم قام فومياكي فونادا وماساتاكا ماتسورا بتحسينها في ديسمبر 1975. [ 46 ] شاشات TFT LCD مشابهة للنماذج الأولية التي طورها فريق من شركة وستنجهاوس في عام 1972، حصل فريق من شركة شارب مكون من فومياكي فونادا وماساتاكا ماتسورا وتوميو وادا على براءة اختراع في عام 1976، [ 47 ] ثم قام فريق من شركة شارب مكون من كوهي كيشي وهيروساكو نونومورا وكيتشيرو شيميزو وتوميو وادا بتحسينها في عام 1977. [ 48 ] ​​ومع ذلك، لم تكن شاشات TFT-LCD هذه جاهزة للاستخدام في المنتجات بعد، حيث لم يتم حل المشكلات المتعلقة بمواد TFTs بعد.

ثمانينيات القرن العشرين

في عام ١٩٨٣، ابتكر باحثون في مركز أبحاث براون، بوفيري وشركاه (BBC) في سويسرا ، بنية البلورات السائلة فائقة الالتواء (STN) لشاشات الكريستال السائل (LCD) السلبية ذات عناوين المصفوفة. وقد ورد اسم هـ. أمستوتز وآخرين كمخترعين في طلبات براءات الاختراع ذات الصلة التي قُدمت في سويسرا في ٧ يوليو ١٩٨٣ و٢٨ أكتوبر ١٩٨٣. مُنحت براءات الاختراع في سويسرا [ ٤٩ ] ، وأوروبا [ ٥٠ ] ، والولايات المتحدة [ ٥١ ] ، والعديد من الدول الأخرى. في عام ١٩٨٠، أسست براون بوفيري مشروعًا مشتركًا بنسبة ٥٠/٥٠ مع ​​شركة فيليبس الهولندية، تحت اسم فيديلك [ ٥٢ ] . امتلكت فيليبس الخبرة اللازمة لتصميم وبناء الدوائر المتكاملة للتحكم في لوحات شاشات الكريستال السائل الكبيرة. إضافةً إلى ذلك، كان لدى فيليبس وصول أفضل إلى أسواق المكونات الإلكترونية، وكانت تعتزم استخدام شاشات الكريستال السائل في أجيال جديدة من منتجات أجهزة الصوت عالية الدقة، ومعدات الفيديو، والهواتف. في عام 1984، ابتكر الباحثان في شركة فيليبس، ثيودوروس ويلزن وأدريانوس دي فان، نظامًا لتسريع عرض الفيديو، مما حلّ مشكلة بطء استجابة شاشات STN-LCD، ومكّن من عرض صور فيديو عالية الدقة والجودة وسلسة الحركة على هذه الشاشات. وفي عام 1985، تمكّن المخترعان نفسيهما من حلّ مشكلة تشغيل شاشات STN-LCD عالية الدقة باستخدام إلكترونيات تشغيل منخفضة الجهد (قائمة على تقنية CMOS)، مما أتاح استخدام لوحات LCD عالية الجودة (عالية الدقة وسرعة عرض الفيديو) في المنتجات المحمولة التي تعمل بالبطاريات، مثل أجهزة الكمبيوتر المحمولة والهواتف المحمولة. [ 53 ] وفي عام 1985 أيضًا، استحوذت فيليبس على شركة Videlec AG السويسرية بالكامل. بعد ذلك، نقلت فيليبس خطوط إنتاج Videlec إلى هولندا. وبعد سنوات، نجحت فيليبس في إنتاج وتسويق وحدات متكاملة (تتكون من شاشة LCD وميكروفون ومكبرات صوت، إلخ) بكميات كبيرة لتلبية احتياجات صناعة الهواتف المحمولة المزدهرة.

طُوّرت أولى أجهزة التلفزيون LCD الملونة كأجهزة محمولة في اليابان. في عام 1980، بدأ فريق البحث والتطوير في شركة هاتوري سيكو بتطوير أجهزة تلفزيون LCD ملونة بحجم الجيب. [ 54 ] في عام 1982، أصدرت شركة سيكو إبسون أول تلفزيون LCD، وهو ساعة إبسون التلفزيونية، وهي ساعة يد مزودة بشاشة LCD صغيرة بتقنية المصفوفة النشطة. [ 55 ] [ 56 ] قدمت شركة شارب شاشة TN-LCD بتقنية المصفوفة النقطية في عام 1983. [ 43 ] في عام 1984، أصدرت إبسون جهاز ET-10، وهو أول تلفزيون LCD ملون بحجم الجيب. [ 57 ] في العام نفسه، قدمت شركة سيتيزن ووتش جهاز سيتيزن بوكيت تي في، وهو تلفزيون LCD ملون بحجم 2.7 بوصة، مزود بأول شاشة TFT LCD تجارية . [ 54 ] [ 58 ] في عام 1988، عرضت شركة شارب شاشة TFT-LCD ملونة بالكامل وكاملة الحركة بحجم 14 بوصة بتقنية المصفوفة النشطة. أدى ذلك إلى إطلاق اليابان لصناعة شاشات الكريستال السائل (LCD)، التي طورت شاشات LCD كبيرة الحجم، بما في ذلك شاشات الكمبيوتر بتقنية TFT وأجهزة التلفزيون LCD. [ 59 ] طورت شركة إبسون تقنية عرض 3LCD في ثمانينيات القرن العشرين، ورخصت استخدامها في أجهزة العرض عام 1988. [ 60 ] وكان جهاز العرض VPJ-700 من إبسون، الذي طُرح في يناير 1989، أول جهاز عرض LCD صغير الحجم بالألوان الكاملة في العالم . [ 56 ]

التسعينيات

في عام ١٩٩٠، وتحت مسميات مختلفة، ابتكر مخترعون تأثيرات كهروضوئية كبدائل لشاشات الكريستال السائل ذات التأثير الحقلي النيماتيكي الملتوي (TN-LCDs وSTN-LCDs). تمثلت إحدى الطرق في استخدام أقطاب كهربائية متشابكة على ركيزة زجاجية واحدة فقط لإنتاج مجال كهربائي موازٍ تقريبًا للركيزة الزجاجية. [ ٦١ ] [ ٦٢ ] وللاستفادة الكاملة من خصائص تقنية التبديل داخل المستوى (IPS) ، كان لا بد من إجراء المزيد من الأبحاث. بعد تحليل دقيق، نُشرت تفاصيل التطبيقات المفيدة في ألمانيا بواسطة غونتر باور وآخرون، وحصلت على براءات اختراع في دول مختلفة. [ ٦٣ ] [ ٦٤ ] وقد منح معهد فراونهوفر لأنظمة الطاقة الشمسية (ISE) في فرايبورغ، حيث كان المخترعون يعملون، هذه البراءات لشركة ميرك كيه جي إيه إيه، دارمشتات ، وهي مورد لمواد الكريستال السائل. في عام 1992، وبعد فترة وجيزة، وضع مهندسو شركة هيتاشي تفاصيل عملية مختلفة لتقنية IPS لربط مصفوفة الترانزستورات الرقيقة على شكل مصفوفة، وتجنب المجالات الطفيلية غير المرغوب فيها بين البكسلات. [ 65 ] [ 66 ] وقد طرحت شركة شارب أول تلفزيون LCD يُثبّت على الحائط في عام 1992. [ 67 ]

حسّنت هيتاشي أيضًا اعتماد زاوية الرؤية من خلال تحسين شكل الأقطاب الكهربائية ( تقنية IPS الفائقة ). وكانت كل من NEC وهيتاشي من أوائل الشركات المصنعة لشاشات LCD ذات المصفوفة النشطة والمُعنونة بتقنية IPS. ويُعدّ هذا إنجازًا هامًا في مجال تصنيع شاشات LCD كبيرة الحجم ذات أداء بصري مقبول لشاشات الكمبيوتر المسطحة وشاشات التلفزيون. في عام 1996، طوّرت سامسونج تقنية النقش البصري التي تُتيح شاشات LCD متعددة المجالات. وظلت تقنية التبديل متعدد المجالات والتبديل داخل المستوى هي التصميمات السائدة لشاشات LCD حتى عام 2006. [ 68 ] في أواخر التسعينيات، بدأ قطاع شاشات LCD بالانتقال من اليابان إلى كوريا الجنوبية وتايوان ، [ 59 ] ثم لاحقًا إلى الصين.

العقد الأول من القرن الحادي والعشرين

خلال هذه الفترة، هيمنت الشركات التايوانية واليابانية والكورية على صناعة شاشات الكريستال السائل (LCD). [ 69 ] : 126 في الفترة من 2001 إلى 2006، عقدت سامسونج وخمس شركات كبرى أخرى 53 اجتماعًا في تايوان وكوريا الجنوبية لتحديد أسعار شاشات الكريستال السائل. [ 69 ] : 127 وقد غُرِّمت هذه الشركات الست بمبلغ 1.3 مليار دولار من قِبَل الولايات المتحدة، و650 مليون يورو من قِبَل الاتحاد الأوروبي، و350 مليون يوان صيني من قِبَل لجنة التنمية والإصلاح الوطنية الصينية . [ 69 ] : 127

في عام 2007، تفوقت جودة صورة أجهزة التلفزيون LCD على جودة صورة أجهزة التلفزيون ذات أنبوب أشعة الكاثود (CRT). [ 70 ] وفي الربع الأخير من عام 2007، تجاوزت مبيعات أجهزة التلفزيون LCD مبيعات أجهزة التلفزيون CRT عالميًا لأول مرة. [ 71 ] وتوقعت شركة Displaybank أن تمثل أجهزة التلفزيون LCD  50% من إجمالي 200 مليون جهاز تلفزيون سيتم شحنها عالميًا في عام 2006. [ 72 ] [ 73 ]

عقد 2010

في أكتوبر 2011، أعلنت توشيبا عن شاشة LCD بحجم 6.1 بوصة (155 مم) بدقة 2560  × 1600 بكسل ، مناسبة للاستخدام في أجهزة الكمبيوتر اللوحية ، [ 74 ] وخاصةً لعرض الأحرف الصينية. وشهد العقد الثاني من الألفية الجديدة أيضًا انتشارًا واسعًا لتقنية TGP (تتبع خط البوابة في البكسل)، التي تنقل دوائر التحكم من حواف الشاشة إلى ما بين البكسلات، مما يسمح بتصميم حواف ضيقة. [ 75 ]

في عام 2016، طورت باناسونيك شاشات IPS LCD بنسبة تباين 1,000,000:1، منافسةً بذلك شاشات OLED. لاحقًا، تم إنتاج هذه التقنية بكميات كبيرة كشاشات LCD ثنائية الطبقة، أو ثنائية اللوحة، أو LMCL (طبقة الخلايا المعدلة للضوء). تستخدم هذه التقنية طبقتين من الكريستال السائل بدلًا من طبقة واحدة، ويمكن استخدامها مع إضاءة خلفية mini-LED وصفائح النقاط الكمومية. [ 76 ] [ 77 ]

طُرحت شاشات الكريستال السائل (LCD) المزودة بأغشية تحسين النقاط الكمومية أو مرشحات ألوان النقاط الكمومية بين عامي 2015 و2018. تستقبل النقاط الكمومية الضوء الأزرق من الإضاءة الخلفية وتحوله إلى ضوء يسمح لشاشات LCD بتقديم دقة ألوان أفضل. [ 78 ] [ 79 ] [ 80 ] [ 81 ] [ 82 ] [ 83 ] تُصنع مرشحات ألوان النقاط الكمومية باستخدام مواد مقاومة للضوء تحتوي على نقاط كمومية بدلاً من الأصباغ الملونة، [ 84 ] ويمكن أن تتمتع النقاط الكمومية ببنية خاصة لتحسين تطبيقها على مرشح الألوان. توفر مرشحات ألوان النقاط الكمومية نفاذية ضوئية فائقة مقارنةً بأغشية تحسين النقاط الكمومية. [ 85 ]

عقد 2020

في العقد الثالث من القرن الحادي والعشرين، أصبحت الصين أكبر مصنّع لشاشات الكريستال السائل (LCD)، واستحوذت الشركات الصينية على 40% من السوق العالمية. [ 69 ] : 126 ومن بين الشركات الصينية التي رفعت إنتاجها إلى مستويات عالية: BOE Technology وTCL-CSOT وTIANMA وVisionox. [ 69 ] : 126 ولعبت الحكومات المحلية دورًا هامًا في هذا النمو، لا سيما من خلال استثماراتها في مصنّعي شاشات الكريستال السائل عبر شركات الاستثمار المملوكة للدولة . [ 69 ] : 126 وكانت الصين قد استوردت سابقًا كميات كبيرة من شاشات الكريستال السائل، وأدى نمو صناعتها إلى انخفاض أسعار المنتجات الاستهلاكية الأخرى التي تستخدم هذه الشاشات، وإلى نمو قطاعات أخرى كالهواتف المحمولة. [ 69 ] : 126

إضاءة

إضاءة خلفية LED لجهاز LCD محمول باليد

لا تُنتج شاشات الكريستال السائل (LCD) الضوء من تلقاء نفسها، لذا فهي تتطلب ضوءًا خارجيًا لعرض صورة مرئية. [ 86 ] [ 87 ] في شاشات الكريستال السائل الشفافة، يُوفر مصدر الضوء في الجزء الخلفي من مجموعة الزجاج ويُسمى الإضاءة الخلفية . شاشات الكريستال السائل ذات المصفوفة النشطة مزودة دائمًا تقريبًا بإضاءة خلفية. [ 88 ] [ 89 ] قد تكون شاشات الكريستال السائل السلبية مزودة بإضاءة خلفية، ولكن العديد منها عاكسة لأنها تستخدم سطحًا أو طبقة عاكسة في الجزء الخلفي من مجموعة الزجاج للاستفادة من الضوء المحيط. تجمع شاشات الكريستال السائل العاكسة بين خصائص شاشة العرض الشفافة ذات الإضاءة الخلفية وشاشة العرض العاكسة.

تتضمن التطبيقات الشائعة لتقنية الإضاءة الخلفية لشاشات LCD ما يلي:

18 مصباح CCFL متوازي كإضاءة خلفية لتلفزيون LCD مقاس 42 بوصة (106 سم)
  • مصفوفة WLED: تُضاء شاشة LCD بمصفوفة كاملة من مصابيح LED بيضاء موضوعة خلف موزع ضوء. تتميز شاشات LCD التي تستخدم هذه التقنية عادةً بإمكانية خفض إضاءة مصابيح LED أو إطفائها تمامًا في المناطق المظلمة من الصورة المعروضة، مما يزيد من نسبة التباين. وتعتمد دقة هذه العملية على عدد مناطق خفض الإضاءة في الشاشة. فكلما زاد عدد هذه المناطق، زادت دقة خفض الإضاءة، مع تقليل ظهور التوهجات التي تظهر على شكل بقع رمادية داكنة محاطة بالمناطق غير المضاءة من شاشة LCD. اعتبارًا من عام 2012، يُستخدم هذا التصميم بشكل أساسي في أجهزة تلفزيون LCD عالية الجودة ذات الشاشات الكبيرة.
  • شاشة CCFL: تُضاء لوحة LCD إما بمصباحين فلورسنتيين باردين (CCFL) موضوعين على حافتي الشاشة المتقابلتين، أو بمجموعة من مصابيح CCFL المتوازية خلف الشاشات الأكبر حجمًا. يقوم مُشتِّت الضوء (المصنوع من بلاستيك أكريليك PMMA، والمعروف أيضًا باسم لوحة توجيه الضوء [ 90 ] [ 91 ] ) بتوزيع الضوء بالتساوي على كامل الشاشة. لسنوات عديدة، استُخدمت هذه التقنية بشكل شبه حصري. على عكس مصابيح LED البيضاء، تتميز معظم مصابيح CCFL بإخراج طيفي أبيض متجانس، مما ينتج عنه نطاق ألوان أفضل للشاشة. مع ذلك، تُعد مصابيح CCFL أقل كفاءة في استهلاك الطاقة من مصابيح LED، وتتطلب عاكسًا مكلفًا نوعًا ما لتحويل جهد التيار المستمر الذي يستخدمه الجهاز (عادةً 5 أو 12  فولت) إلى ≈1000 فولت اللازم لإضاءة مصباح CCFL. [ 92 ] كما أن سُمك محولات العاكس يُحدِّد سُمك الشاشة التي يُمكن تصنيعها.
  • عطل في الإضاءة الخلفية لتلفزيون LCD
    EL-WLED: تُضاء لوحة LCD بصف من مصابيح LED بيضاء موضوعة على حافة واحدة أو أكثر من حواف الشاشة. ثم يُستخدم مُشتِّت ضوئي (لوحة توجيه الضوء، LGP) لتوزيع الضوء بالتساوي على كامل الشاشة، على غرار إضاءة CCFL الخلفية لشاشات LCD ذات الإضاءة الجانبية. يُصنع المُشتِّت إما من بلاستيك PMMA أو زجاج خاص، ويُستخدم PMMA في معظم الحالات لمتانته، بينما يُستخدم الزجاج الخاص عندما يكون سُمك شاشة LCD هو الأهم، لأنه لا يتمدد كثيرًا عند تسخينه أو تعرضه للرطوبة، مما يسمح بأن يكون سُمك شاشات LCD 5 مم فقط. يمكن وضع النقاط الكمومية فوق المُشتِّت كطبقة مُحسِّنة للنقاط الكمومية (QDEF، وفي هذه الحالة تحتاج إلى طبقة لحمايتها من الحرارة والرطوبة) أو على مُرشِّح الألوان لشاشة LCD، بدلاً من المواد المقاومة المستخدمة عادةً. [ 90 ] اعتبارًا من عام 2012،يُعدّ هذا التصميم الأكثر شيوعًا في شاشات أجهزة الكمبيوتر المكتبية، إذ يُتيح تصميم شاشات فائقة النحافة. ​​تتميز بعض شاشات LCD التي تستخدم هذه التقنية بخاصية التباين الديناميكي، التي ابتكرها باحثو شركة فيليبس: دوغلاس ستانتون، ومارتينوس سترومر، وأدريانوس دي فان [ 93 ]. باستخدام تقنية تعديل عرض النبضة (PWM)، وهي تقنية تُحافظ على ثبات شدة إضاءة مصابيح LED، بينما يتم ضبط السطوع عن طريق تغيير الفاصل الزمني لوميض مصادر الضوء ذات الشدة الثابتة [ 94 ] ، يتم خفض إضاءة الخلفية إلى أقصى سطوع ممكن للون الظاهر على الشاشة، مع تعزيز تباين شاشة LCD في الوقت نفسه إلى أقصى مستوى ممكن، مما يسمح بتعديل نسبة التباين 1000:1 للوحة LCD لتناسب شدات إضاءة مختلفة، ما ينتج عنه نسب التباين "30000:1" التي نراها في إعلانات بعض هذه الشاشات. بما أن صور شاشة الكمبيوتر عادة ما تحتوي على اللون الأبيض الكامل في مكان ما من الصورة، فإن الإضاءة الخلفية عادة ما تكون بكامل شدتها، مما يجعل هذه "الميزة" في الغالب حيلة تسويقية لشاشات الكمبيوتر، ولكن بالنسبة لشاشات التلفزيون، فإنها تزيد بشكل كبير من نسبة التباين المدركة والنطاق الديناميكي، وتحسن اعتماد زاوية الرؤية، وتقلل بشكل كبير من استهلاك الطاقة لأجهزة التلفزيون LCD التقليدية.
  • مصفوفة RGB-LED: تشبه مصفوفة WLED، إلا أن اللوحة تُضاء بمصفوفة من مصابيح LED RGB . [ 95 ] [ 96 ] [ 97 ] [ 98 ] في حين أن الشاشات المُضاءة بمصابيح LED بيضاء عادةً ما يكون نطاق ألوانها أضيق من الشاشات المُضاءة بمصابيح CCFL، فإن اللوحات المُضاءة بمصابيح LED RGB تتميز بنطاق ألوان واسع جدًا. يُعد هذا النوع من الشاشات الأكثر شيوعًا في شاشات LCD الاحترافية لتحرير الرسومات. اعتبارًا من عام 2012، كانت أسعار شاشات LCD في هذه الفئة تتجاوز عادةً 1000 دولار أمريكي. وبحلول عام 2016، انخفضت تكلفة هذه الفئة بشكل كبير، وأصبحت أسعار أجهزة تلفزيون LCD هذه مماثلة لأسعار  فئات شاشات CRT السابقة مقاس 28 بوصة (71 سم).
  • مصابيح LED أحادية اللون: مثل مصابيح LED الحمراء والخضراء والصفراء والزرقاء، تُستخدم في شاشات LCD أحادية اللون الصغيرة السلبية، والتي تُستخدم عادةً في الساعات والأجهزة المنزلية الصغيرة. ويمكن استخدام مصابيح LED الزرقاء في شاشات LCD المزودة بطبقة تحسين النقاط الكمومية أو مرشحات ألوان النقاط الكمومية. [ 99 ] [ 100 ]
  • تقنية Mini-LED: يمكن للإضاءة الخلفية بتقنية Mini-LED دعم أكثر من ألف منطقة تعتيم محلية كاملة (FLAD). وهذا يسمح بالحصول على درجات سوداء أعمق ونسبة تباين أعلى. [ 101 ]

تُصمَّم معظم شاشات LCD اليوم بإضاءة خلفية LED بدلاً من الإضاءة الخلفية التقليدية CCFL، حيث تُتحكَّم هذه الإضاءة الخلفية ديناميكيًا بمعلومات الفيديو (التحكم الديناميكي بالإضاءة الخلفية). ويؤدي هذا الدمج مع التحكم الديناميكي بالإضاءة الخلفية، الذي ابتكره باحثو شركة فيليبس، دوغلاس ستانتون ومارتينوس سترومر وأدريانوس دي فان، إلى زيادة النطاق الديناميكي لنظام العرض (يُسوَّق أيضًا باسم HDR ، أي تلفزيون النطاق الديناميكي العالي، أو FLAD ، أي التعتيم الموضعي للمنطقة الكاملة ). [ 102 ] [ 103 ] [ 93 ]

تُحسّن أنظمة الإضاءة الخلفية لشاشات LCD كفاءتها العالية باستخدام أغشية بصرية، مثل الأغشية المنشورية (صفائح المنشور)، لتوجيه الضوء نحو المشاهد، وأغشية الاستقطاب العاكسة التي تعيد تدوير الضوء المستقطب الذي امتصه سابقًا المستقطب الأول لشاشة LCD (الذي ابتكره الباحثان أدريانوس دي فان وباولوس شاريمان من شركة فيليبس). [ 104 ] ويتم ذلك عادةً باستخدام أغشية DBEF المصنعة والموردة من قبل شركة 3M. [ 105 ] تتميز النسخ المحسّنة من صفائح المنشور ببنية متموجة بدلًا من البنية المنشورية، حيث تُدخل تموجات جانبية في بنية الصفيحة مع تغيير ارتفاعها، مما يوجه المزيد من الضوء نحو الشاشة ويقلل من التداخل أو التموج بين بنية صفيحة المنشور ووحدات البكسل الفرعية لشاشة LCD. يُعدّ إنتاج البنية المتموجة بكميات كبيرة أسهل من إنتاج البنية المنشورية باستخدام أدوات آلات الماس التقليدية، والتي تُستخدم لصنع البكرات المستخدمة في طباعة البنية المتموجة على الصفائح البلاستيكية، وبالتالي إنتاج صفائح المنشور. [ 106 ] توضع صفيحة مُشتِّتة على جانبي صفيحة الموشور لتوزيع ضوء الإضاءة الخلفية بشكل متساوٍ، بينما توضع مرآة خلف لوحة توجيه الضوء لتوجيه الضوء بالكامل إلى الأمام. توضع صفيحة الموشور مع صفائحها المُشتِّتة فوق لوحة توجيه الضوء. [ 107 ] [ 90 ] تتكون مستقطبات DBEF من مجموعة كبيرة من الأغشية ثنائية الانكسار أحادية المحور التي تعكس نمط الاستقطاب الممتص للضوء. [ 108 ]

ابتكر باحثو شركة فيليبس، ديرك بروير وأدريانوس دي فان ويورغ برامبرينغ، مستقطبات DBEF باستخدام بلورات سائلة مبلمرة أحادية المحور (بوليمرات ثنائية الانكسار أو غراء ثنائي الانكسار) عام 1989. [ 109 ] إن الجمع بين هذه المستقطبات العاكسة والتحكم الديناميكي في الإضاءة الخلفية بتقنية LED [ 93 ] يجعل أجهزة تلفزيون LCD الحالية أكثر كفاءة بكثير من أجهزة التلفزيون القائمة على تقنية CRT، مما يؤدي إلى توفير عالمي في الطاقة قدره 600 تيراواط/ساعة (2017)، أي ما يعادل 10% من استهلاك الكهرباء لجميع المنازل في العالم، أو ضعف إنتاج الطاقة لجميع الخلايا الشمسية في العالم. [ 110 ] [ 111 ]

التوصيل بدوائر أخرى

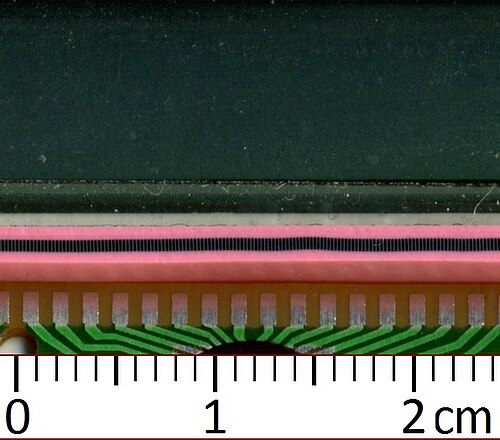

موصل مطاطي وردي اللون يربط لوحة شاشة LCD بمسارات لوحة الدوائر، ويظهر بجانبه مسطرة مدرجة بالسنتيمتر. الطبقات الموصلة والعازلة في الشريط الأسود صغيرة جدًا.

تحتوي شاشة تلفزيون LCD القياسية بدقة 1080p على أكثر من ستة ملايين بكسل فرعي، ويتم تزويد كل منها بالطاقة بشكل فردي عبر شبكة أسلاك مدمجة في الشاشة. تشكل هذه الأسلاك الدقيقة، أو المسارات، شبكةً ذات أسلاك رأسية تمتد عبر الشاشة بأكملها على أحد جانبيها، وأسلاك أفقية تمتد عبر الشاشة بأكملها على الجانب الآخر. يرتبط كل بكسل بهذه الشبكة بوصلة موجبة من جانب ووصلة سالبة من الجانب الآخر. لذا، يبلغ إجمالي عدد الأسلاك اللازمة للشاشة 3 × 1920 سلكًا رأسيًا و1080 سلكًا أفقيًا، أي ما مجموعه 6840 سلكًا أفقيًا ورأسيًا. هذا يعني وجود ثلاثة أسلاك للأحمر والأخضر والأزرق، و1920 عمودًا من البكسلات لكل لون، أي ما مجموعه 5760 سلكًا رأسيًا و1080 صفًا من الأسلاك أفقيًا. بالنسبة لشاشة عرض بعرض 73 سنتيمترًا (28.8 بوصة)، فإن كثافة الأسلاك تبلغ 200 سلك لكل بوصة على طول الحافة الأفقية.

تُزوَّد شاشة LCD بالطاقة بواسطة مُشغِّلات LCD مُطابقة بدقة مع حافة الشاشة في المصنع. يمكن تركيب هذه المُشغِّلات باستخدام عدة طرق، أشهرها تقنية COG (الرقاقة على الزجاج) وتقنية TAB ( الربط الآلي بالشريط ). تنطبق هذه المبادئ نفسها على شاشات الهواتف الذكية الأصغر حجمًا بكثير من شاشات التلفزيون. [ 112 ] [ 113 ] [ 114 ] تستخدم شاشات LCD عادةً مسارات موصلة معدنية مطلية بطبقة رقيقة على ركيزة زجاجية لتشكيل دوائر الخلية اللازمة لتشغيل الشاشة. عادةً ما يكون من غير الممكن استخدام تقنيات اللحام لتوصيل الشاشة مباشرةً بلوحة دوائر منفصلة محفورة بالنحاس. بدلاً من ذلك، يتم التوصيل باستخدام غشاء موصل غير متجانس ، أو باستخدام موصلات مطاطية في حالة الكثافات المنخفضة .

المصفوفة السلبية

نموذج أولي لشاشة STN-LCD ذات مصفوفة سلبية بدقة 540×270 بكسل، من إنتاج شركة براون بوفيري للأبحاث، سويسرا، 1984

كانت شاشات LCD أحادية اللون، ثم الملونة لاحقًا، ذات المصفوفة السلبية، معيارًا في معظم أجهزة الكمبيوتر المحمولة المبكرة (على الرغم من أن بعضها استخدم شاشات البلازما [ 115 ] [ 116 ] )، وفي جهاز نينتندو جيم بوي الأصلي [ 117 ] حتى منتصف التسعينيات، عندما أصبحت شاشات المصفوفة النشطة الملونة معيارًا في جميع أجهزة الكمبيوتر المحمولة. وكان جهاز ماكنتوش المحمول (الذي صدر عام 1989)، والذي لم يحقق نجاحًا تجاريًا، من أوائل الأجهزة التي استخدمت شاشة مصفوفة نشطة (مع أنها كانت أحادية اللون). ولا تزال شاشات LCD ذات المصفوفة السلبية تُستخدم في العقد الثاني من القرن الحادي والعشرين لتطبيقات أقل تطلبًا من أجهزة الكمبيوتر المحمولة وأجهزة التلفاز، مثل الآلات الحاسبة منخفضة التكلفة. وتُستخدم هذه الشاشات تحديدًا في الأجهزة المحمولة التي تتطلب عرض محتوى معلوماتي أقل، واستهلاكًا منخفضًا للطاقة (بدون إضاءة خلفية )، وتكلفة منخفضة، أو سهولة القراءة تحت أشعة الشمس المباشرة.

مقارنة بين شاشة عرض سلبية فارغة (أعلى) وشاشة عرض نشطة فارغة (أسفل). يمكن تمييز شاشة العرض السلبية عندما تكون الخلفية الفارغة رمادية اللون أكثر من شاشة العرض النشطة الأكثر وضوحًا، ويظهر ضباب على جميع حواف الشاشة، وتبدو الصور باهتة على الشاشة.

تستخدم الشاشات ذات بنية المصفوفة السلبية تقنية STN فائقة الالتواء (التي ابتكرها مركز براون بوفيري للأبحاث في بادن، سويسرا، عام 1983؛ ونُشرت تفاصيلها العلمية [ 118 ] ) أو تقنية STN ثنائية الطبقة (DSTN) (التي تعالج مشكلة انحراف الألوان في الأولى)، وتقنية STN الملونة (CSTN)، حيث يُضاف اللون باستخدام مرشح ألوان داخلي. وقد تم تحسين شاشات LCD بتقنية STN لمعالجة المصفوفة السلبية. وتتميز هذه الشاشات بعتبة أكثر وضوحًا لخاصية التباين مقابل الجهد مقارنةً بشاشات LCD الأصلية بتقنية TN. وهذا أمر بالغ الأهمية، لأن البكسلات تتعرض لجهود جزئية حتى في حالة عدم تحديدها. يجب معالجة التداخل بين البكسلات المُفعّلة وغير المُفعّلة بشكل صحيح عن طريق إبقاء جهد RMS للبكسلات غير المُفعّلة أقل من جهد العتبة، كما اكتشفه بيتر جيه. وايلد عام 1972، [ 119 ] بينما تتعرض البكسلات المُفعّلة لجهود أعلى من جهد العتبة (الجهود وفقًا لخطة تشغيل "Alt & Pleshko"). [ 120 ] يتطلب تشغيل شاشات STN هذه وفقًا لخطة تشغيل Alt & Pleshko جهود عنونة خطية عالية جدًا. ابتكر ويلزن ودي فان خطة تشغيل بديلة (خطة تشغيل غير "Alt & Pleshko") تتطلب جهودًا أقل بكثير، بحيث يمكن تشغيل شاشة STN باستخدام تقنيات CMOS منخفضة الجهد. [ 53 ] شاشات LCD البيضاء على خلفية زرقاء هي من نوع STN ويمكنها استخدام مستقطب أزرق، أو انكسار مزدوج، مما يمنحها مظهرها المميز. [ 121 ] [ 122 ] [ 123 ]

تتطلب شاشات STN LCD تحديثًا مستمرًا عبر نبضات جهد متناوبة ذات قطبية واحدة خلال إطار واحد، ونبضات ذات قطبية معاكسة خلال الإطار التالي. ويتم التحكم بكل بكسل على حدة بواسطة دوائر الصف والعمود المقابلة. يُطلق على هذا النوع من الشاشات اسم شاشات المصفوفة السلبية ، لأن البكسل يجب أن يحتفظ بحالته بين عمليات التحديث دون الاستفادة من شحنة كهربائية ثابتة. ومع ازدياد عدد البكسلات (وبالتالي الأعمدة والصفوف)، يصبح هذا النوع من الشاشات أقل جدوى. وتتميز شاشات المصفوفة السلبية ذات البكسلات الكثيرة، والتي تعمل وفقًا لتقنية "Alt & Pleshko"، ببطء الاستجابة وضعف التباين . كما ابتكر ويلزن ودي فان تقنية تحكم غير RMS تُمكّن من تشغيل شاشات STN بمعدلات فيديو عالية، مما يسمح بعرض صور فيديو سلسة الحركة على شاشة STN. وقد حصلت شركة Citizen، من بين شركات أخرى، على ترخيص هذه البراءات، ونجحت في طرح العديد من أجهزة التلفزيون الجيبية LCD القائمة على تقنية STN في السوق.

كيف تعمل شاشة LCD باستخدام بنية المصفوفة النشطة

لا تتطلب شاشات LCD ثنائية الاستقرار تحديثًا مستمرًا، إذ لا يلزم إعادة الكتابة إلا عند تغيير معلومات الصورة. في عام 1984، اخترع كل من HA van Sprang و AJSM de Vaan شاشة من نوع STN تعمل بنظام ثنائي الاستقرار، مما يتيح عرض صور عالية الدقة للغاية تصل إلى 4000 سطر أو أكثر باستخدام جهد منخفض فقط. [ 124 ] ونظرًا لأن البكسل قد يكون في حالة تشغيل أو إيقاف لحظة كتابة معلومات جديدة إليه، فإن طريقة عنونة هذه الشاشات ثنائية الاستقرار معقدة نوعًا ما، وهو أحد أسباب عدم انتشارها في الأسواق. تغير هذا الوضع في عام 2010 مع ظهور شاشات LCD "الخالية من الطاقة" (ثنائية الاستقرار). من الممكن استخدام عنونة المصفوفة السلبية مع الأجهزة إذا كانت خصائص الكتابة/المسح مناسبة، كما هو الحال في الكتب الإلكترونية التي تعرض صورًا ثابتة فقط. بعد كتابة صفحة على الشاشة، يمكن فصلها عن مصدر الطاقة مع الحفاظ على إمكانية قراءة الصور. وهذا يتميز بإمكانية تشغيل هذه الكتب الإلكترونية لفترات طويلة باستخدام بطارية صغيرة فقط.

تستخدم شاشات العرض الملونة عالية الدقة ، مثل شاشات الكمبيوتر وأجهزة التلفزيون الحديثة بتقنية LCD، بنية المصفوفة النشطة . تُضاف مصفوفة من ترانزستورات الأغشية الرقيقة (TFTs) إلى الأقطاب الكهربائية المتصلة بطبقة الكريستال السائل. لكل بكسل ترانزستور خاص به ، مما يسمح لكل صف عمودي بالوصول إلى بكسل واحد. عند تحديد صف، يتم توصيل جميع الأعمدة بصف من البكسلات، وتُطبق الفولتية الموافقة لمعلومات الصورة على جميع الأعمدة. ثم يُلغى تنشيط الصف، ويتم تحديد الصف التالي. تُحدد جميع الصفوف بالتتابع أثناء عملية التحديث . تبدو شاشات العرض ذات المصفوفة النشطة أكثر سطوعًا ووضوحًا من شاشات العرض ذات المصفوفة السلبية من نفس الحجم، وتتميز عمومًا بأوقات استجابة أسرع، مما ينتج صورًا أفضل بكثير. تُنتج شركة شارب شاشات LCD عاكسة ثنائية الاستقرار مزودة بخلية SRAM أحادية البت لكل بكسل، والتي لا تتطلب سوى كميات ضئيلة من الطاقة للحفاظ على الصورة. [ 125 ]

يمكن لشاشات LCD القطاعية أن تعرض الألوان باستخدام تقنية الألوان المتسلسلة للمجال (FSC LCD). تتميز هذه الشاشات بلوحة LCD قطاعية سلبية عالية السرعة مزودة بإضاءة خلفية RGB. تتغير الإضاءة الخلفية لونها بسرعة، مما يجعلها تبدو بيضاء للعين المجردة. تتزامن لوحة LCD مع الإضاءة الخلفية. على سبيل المثال، لعرض قطاع باللون الأحمر، يُضاء هذا القطاع فقط عندما تكون الإضاءة الخلفية حمراء، ولعرض قطاع باللون الأرجواني، يُضاء عندما تكون الإضاءة الخلفية زرقاء، ويستمر في الإضاءة حتى تصبح حمراء، وينطفئ عندما تصبح خضراء. أما لعرض قطاع باللون الأسود، فيبقى مضاءً دائمًا. تقوم شاشة FSC LCD بتقسيم الصورة الملونة إلى ثلاث صور (واحدة حمراء، وواحدة خضراء، وواحدة زرقاء) وتعرضها بالتسلسل. وبسبب ظاهرة استمرار الرؤية ، تظهر الصور الثلاث أحادية اللون كصورة ملونة واحدة. تتطلب شاشات FSC LCD لوحة LCD بمعدل تحديث 180  هرتز، ويقل زمن الاستجابة إلى 5 مللي ثانية فقط مقارنةً بلوحات STN LCD العادية التي يبلغ زمن استجابتها 16 مللي ثانية. [ 126 ] [ 127 ] تحتوي شاشات FSC LCD على شريحة تحكم مدمجة في الزجاج، ويمكن استخدامها مع شاشات اللمس السعوية. كما يمكن تطبيق هذه التقنية في شاشات عرض الصور، حيث توفر نفاذية ضوئية أعلى، وبالتالي إمكانية تقليل استهلاك الطاقة في الإضاءة الخلفية نتيجةً للاستغناء عن مرشحات الألوان في شاشات LCD. [ 128 ]

قدمت سامسونج شاشات UFB (فائقة الدقة والسطوع) في عام 2002، مستخدمةً تقنية الانكسار المزدوج الفائق. تتميز هذه الشاشات بسطوع ونطاق ألوان وتباين مماثل لشاشات TFT-LCD، ولكنها تستهلك طاقة أقل بكثير من شاشات STN، وفقًا لسامسونج. استُخدمت هذه الشاشات في العديد من طرازات هواتف سامسونج المحمولة حتى أواخر عام 2006، حين توقفت سامسونج عن إنتاجها. كما استُخدمت شاشات UFB أيضًا في بعض طرازات هواتف إل جي المحمولة.

تقنيات المصفوفة النشطة

شاشة كاسيو  LCD ملونة TFT مقاس 1.8 بوصة ، مستخدمة في كاميرات سوني سايبر شوت DSC-P93A الرقمية المدمجة

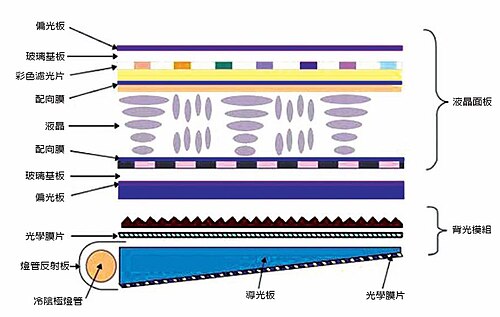

بنية شاشة LCD ملونة بإضاءة خلفية CCFL جانبية

مادة نيماتية ملتوية (TN)

تحتوي شاشات العرض النيماتية الملتوية على بلورات سائلة تلتف وتنفك بدرجات متفاوتة للسماح بمرور الضوء. عند عدم تطبيق جهد كهربائي على خلية بلورية سائلة من نوع TN، يمر الضوء المستقطب عبر طبقة البلورات السائلة الملتوية بزاوية 90 درجة. وبنسبة تتناسب مع الجهد المطبق، تنفك البلورات السائلة، مما يغير الاستقطاب ويحجب مسار الضوء. ومن خلال ضبط مستوى الجهد بشكل صحيح، يمكن الحصول على أي مستوى رمادي أو نفاذية تقريبًا. تتميز هذه الشاشات بانخفاض تكلفة تصنيعها وسرعة استجابتها العالية، ولكن من عيوبها ضيق زوايا الرؤية، وظهور انحراف غاما واضح، ودقة ألوان محدودة.

التبديل داخل المستوى (IPS)

تقنية التبديل داخل المستوى (IPS) هي تقنية شاشات الكريستال السائل (LCD) التي تُحاذي البلورات السائلة في مستوى موازٍ للركائز الزجاجية. في هذه الطريقة، يُطبَّق المجال الكهربائي عبر قطبين كهربائيين متقابلين على نفس الركيزة الزجاجية، مما يسمح بإعادة توجيه البلورات السائلة (تبديلها) في نفس المستوى تقريبًا، على الرغم من أن المجالات الهامشية تُعيق إعادة التوجيه المتجانسة. يتطلب هذا وجود ترانزستورين لكل بكسل بدلًا من الترانزستور الواحد المطلوب لشاشة الترانزستور الرقيقة (TFT) القياسية. تُستخدم تقنية IPS في كل شيء بدءًا من أجهزة التلفاز وشاشات الكمبيوتر وحتى الأجهزة القابلة للارتداء؛ فمعظم شاشات الهواتف الذكية LCD تعمل بنظام IPS/FFS. تنتمي شاشات IPS إلى عائلة شاشات LCD، إلى جانب نوعي VA وTN. قبل أن تُطرح تقنية IPS المحسّنة من إل جي في عام 2001 من قِبل هيتاشي كشاشة مقاس 17 بوصة في السوق، كانت الترانزستورات الإضافية تؤدي إلى حجب مساحة أكبر للإرسال، مما يتطلب إضاءة خلفية أكثر سطوعًا واستهلاكًا أكبر للطاقة، الأمر الذي جعل هذا النوع من الشاشات أقل ملاءمة لأجهزة الكمبيوتر المحمولة. استخدمت باناسونيك هيميجي G8.5 نسخة محسّنة من تقنية IPS، وكذلك فعلت إل جي ديسبلاي في كوريا، ثم شركة BOE الصينية، أكبر مصنّع لشاشات LCD في العالم حاليًا، والتي كانت تستخدم أيضًا شاشات تلفزيون بتقنية IPS/FFS.

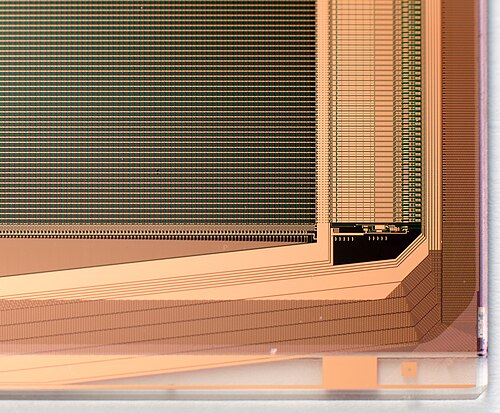

صورة مقرّبة لزاوية من لوحة IPS LCD

تقنية التبديل الفائق داخل المستوى (S-IPS)

تم تقديم تقنية Super-IPS بعد تقنية التبديل داخل المستوى، مع أوقات استجابة أفضل وإعادة إنتاج ألوان أدق. [ 129 ]

الجدل حول M+ أو RGBW

في عام 2015، أعلنت شركة إل جي ديسبلاي عن تطبيق تقنية جديدة تُسمى M+، وهي عبارة عن إضافة بكسل فرعي أبيض إلى جانب نقاط RGB العادية في تقنية لوحة IPS الخاصة بها. [ 130 ]

استُخدمت معظم تقنية M+ الجديدة في أجهزة تلفزيون 4K، مما أثار جدلاً واسعاً بعد أن أظهرت الاختبارات أن إضافة بكسل فرعي أبيض بدلاً من بنية RGB التقليدية قد صاحبها انخفاض في الدقة بنحو 25%. هذا يعني أن تلفزيون M+ "4K" لن يعرض معيار UHD الكامل. أطلق عليه مستخدمو وسائل الإعلام والإنترنت اسم "تلفزيونات RGBW" نسبةً إلى البكسل الفرعي الأبيض. على الرغم من أن شركة LG Display طورت هذه التقنية لاستخدامها في شاشات أجهزة الكمبيوتر المحمولة والشاشات الخارجية والهواتف الذكية، إلا أنها لاقت رواجاً أكبر في سوق التلفزيونات بسبب دقة "4K UHD" المعلنة، مع أنها لا تزال غير قادرة على تحقيق دقة UHD الحقيقية التي حددتها جمعية تكنولوجيا المستهلك (CTA) بـ 3840 × 2160 بكسل نشط مع 8 بت للألوان. أثر هذا سلباً على عرض النصوص، فجعلها أقل وضوحاً، وهو ما كان ملحوظاً بشكل خاص عند استخدام التلفزيون كشاشة كمبيوتر. [ 131 ] [ 132 ] [ 133 ] [ 134 ]

تقنية IPS مقارنة بتقنية AMOLED

في عام 2011، ادّعت إل جي أن هاتفها الذكي LG Optimus Black (شاشة IPS LCD/LCD NOVA) يتميز بسطوع يصل إلى 700 شمعة/م² ، بينما يمتلك منافسه شاشة IPS LCD بسطوع 518 شمعة/م² وضعف شاشة OLED ذات المصفوفة النشطة (AMOLED) بسطوع 305 شمعة/م². كما ادّعت إل جي أن شاشة NOVA أكثر كفاءة بنسبة 50% من شاشات LCD العادية، وتستهلك 50% فقط من طاقة شاشات AMOLED عند عرض اللون الأبيض. [ 135 ] أما بالنسبة لنسبة التباين، فلا تزال شاشة AMOLED تتفوق بفضل تقنيتها الأساسية، حيث تُعرض مستويات اللون الأسود بلون أسود قاتم وليس رماديًا داكنًا. في 24 أغسطس 2011، أعلنت نوكيا عن هاتف Nokia 701، وادّعت أيضًا أنه يمتلك أسطع شاشة في العالم بسطوع 1000 شمعة/م². كما احتوت الشاشة على طبقة ClearBlack من نوكيا، مما حسّن نسبة التباين وجعلها أقرب إلى شاشات AMOLED.

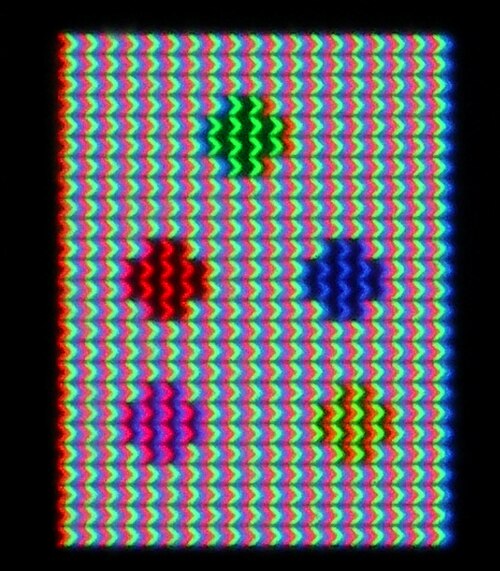

يُستخدم هذا التصميم للبكسل في شاشات S-IPS LCD. ويُستخدم شكل حرف V لتوسيع مجال الرؤية (نطاق اتجاهات الرؤية مع تباين جيد وانحراف لوني منخفض).

تقنية التبديل المتقدمة للمجالات الهامشية (AFFS)

كانت تقنية تبديل المجال الهامشي (AFFS) تُعرف حتى عام 2003، [ 136 ] وهي تقنية مشابهة لتقنية IPS أو S-IPS، حيث توفر أداءً فائقًا ونطاقًا لونيًا واسعًا مع سطوع عالٍ. طُوّرت تقنية AFFS بواسطة شركة Hydis Technologies Co., Ltd الكورية (المعروفة سابقًا باسم Hyundai Electronics، فريق عمل شاشات LCD). [ 137 ] تعمل تطبيقات AFFS في أجهزة الكمبيوتر المحمولة على تقليل تشوه الألوان مع الحفاظ على زاوية رؤية أوسع لعرض احترافي. يتم تصحيح انزياح اللون وانحرافه الناتج عن تسرب الضوء من خلال تحسين نطاق اللون الأبيض، مما يُحسّن أيضًا من دقة إعادة إنتاج اللونين الأبيض والرمادي. في عام 2004، منحت شركة Hydis Technologies Co., Ltd ترخيصًا لتقنية AFFS لشركة Hitachi Displays اليابانية. تستخدم Hitachi تقنية AFFS في تصنيع لوحات عالية الجودة. في عام 2006، منحت HYDIS ترخيصًا لتقنية AFFS لشركة Sanyo Epson Imaging Devices Corporation. بعد ذلك بوقت قصير، قدمت Hydis نسخة متطورة عالية النفاذية من شاشة AFFS، تُسمى HFFS (FFS+). طرحت شركة هايديس نظام AFFS+ الذي يتميز برؤية محسّنة في الهواء الطلق عام 2007. وتُستخدم لوحات AFFS بشكل أساسي في قمرات قيادة أحدث الطائرات التجارية. إلا أنه توقف إنتاجه اعتبارًا من فبراير 2015. [ 138 ] [ 139 ] [ 140 ]

المحاذاة الرأسية (VA)

شاشات المحاذاة الرأسية هي نوع من شاشات الكريستال السائل (LCD) حيث تتراصف البلورات السائلة بشكل طبيعي عموديًا على الركائز الزجاجية. عند عدم تطبيق جهد كهربائي، تبقى البلورات السائلة عمودية على الركيزة، مما يُنتج شاشة سوداء بين مستقطبين متقاطعين. عند تطبيق جهد كهربائي، تتحرك البلورات السائلة إلى وضع مائل، مما يسمح للضوء بالمرور عبرها وإنتاج شاشة رمادية اللون، وذلك تبعًا لزاوية الميل الناتجة عن المجال الكهربائي. تتميز هذه الشاشات بخلفية سوداء أعمق، ونسبة تباين أعلى، وزاوية رؤية أوسع، وجودة صورة أفضل في درجات الحرارة القصوى مقارنةً بشاشات الكريستال السائل التقليدية. [ 141 ] بالمقارنة مع شاشات IPS، تظل مستويات اللون الأسود أعمق، مما يسمح بنسبة تباين أعلى، ولكن زاوية الرؤية أضيق، مع وضوح أكبر لتغيرات الألوان، وخاصةً تغيرات التباين، كما أن تكلفة شاشات VA أقل من شاشات IPS (ولكنها أعلى من شاشات TN). [ 142 ]

وضع الطور الأزرق

عُرضت شاشات LCD ذات نمط الطور الأزرق كنماذج هندسية في أوائل عام 2008، لكنها لم تدخل مرحلة الإنتاج الضخم. تشير فيزياء شاشات LCD ذات نمط الطور الأزرق إلى إمكانية تحقيق أزمنة تبديل قصيرة جدًا (حوالي 1 مللي ثانية)، مما يسمح بتحقيق تحكم متسلسل زمنيًا في الألوان، وبالتالي الاستغناء عن مرشحات الألوان باهظة الثمن. [ 143 ]

ضبط الجودة

تحتوي بعض شاشات LCD على ترانزستورات معيبة ، مما يتسبب في إضاءة أو عدم إضاءة بعض البكسلات بشكل دائم، والتي تُعرف عادةً بالبكسلات العالقة أو البكسلات الميتة على التوالي. وعلى عكس الدوائر المتكاملة ، فإن شاشات LCD التي تحتوي على عدد قليل من الترانزستورات المعيبة تظل قابلة للاستخدام في الغالب. وتختلف سياسات الشركات المصنعة فيما يتعلق بالعدد المقبول من البكسلات المعيبة اختلافًا كبيرًا. في وقت من الأوقات، تبنت سامسونج سياسة عدم التسامح مطلقًا مع شاشات LCD المباعة في كوريا. [ 144 ] اعتبارًا من عام 2005،تلتزم سامسونج بمعيار ISO 13406-2 الأقل تقييدًا . [ 145 ] ومن المعروف أن شركات أخرى تتسامح مع ما يصل إلى 11 بكسلًا ميتًا في سياساتها. [ 146 ]

تُعدّ سياسات البكسلات الميتة موضوع نقاش حاد بين المصنّعين والمستهلكين. ولتنظيم مدى قبول العيوب وحماية المستخدم النهائي، أصدرت المنظمة الدولية للمقاييس (ISO) معيار ISO 13406-2 ، الذي أصبح لاغيًا في عام 2008 مع إصدار معيار ISO 9241 ، وتحديدًا معيار ISO-9241-302، 303، 305، 307:2008 الخاص بعيوب البكسل. مع ذلك، لا يلتزم جميع مصنّعي شاشات LCD بمعيار ISO، وغالبًا ما يُفسّر هذا المعيار بطرق مختلفة. وتُعدّ لوحات شاشات LCD أكثر عرضةً للعيوب من معظم الدوائر المتكاملة نظرًا لكبر حجمها. [ 147 ]

Many manufacturers would replace a product even with one defective pixel. Even where such guarantees do not exist, the location of defective pixels is important. A display with only a few defective pixels may be unacceptable if the defective pixels are near each other. LCD panels also commonly have a defect known as clouding, dirty screen effect, or, less commonly, mura, which involves uneven patches of luminance on the panel. It is most visible in dark or black areas of displayed scenes.[148]As of 2010, most premium branded computer LCD panel manufacturers specify their products as having zero defects.

"Zero-power" (bistable) displays

The zenithal bistable device (ZBD), developed by Qinetiq (formerly DERA), can retain an image without power. The crystals may exist in one of two stable orientations ("black" and "white") and power is only required to change the image. ZBD Displays is a spin-off company from QinetiQ who manufactured both grayscale and color ZBD devices. Kent Displays has also developed a "no-power" display that uses polymer stabilized cholesteric liquid crystal (ChLCD). In 2009 Kent demonstrated the use of a ChLCD to cover the entire surface of a mobile phone, allowing it to change colors, and keep that color even when power is removed.[149]

In 2004, researchers at the University of Oxford demonstrated two new types of zero-power bistable LCDs based on zenithal bistable techniques.[150] Several bistable technologies, like the 360° BTN and the bistable cholesteric, depend mainly on the bulk properties of the liquid crystal (LC) and use standard strong anchoring, with alignment films and LC mixtures similar to the traditional monostable materials. Other bistable technologies, e.g., BiNem technology, are based mainly on the surface properties and need specific weak anchoring materials.

Specifications

  • Resolution The resolution of an LCD is expressed by the number of columns and rows of pixels (e.g., 1024×768). Each pixel is usually composed of 3 sub-pixels, a red, a green, and a blue one. This had been one of the few features of LCD performance that remained uniform among different designs. However, there are newer designs that share sub-pixels among pixels and add Quattron which attempt to efficiently increase the perceived resolution of a display without increasing the actual resolution, to mixed results.
  • الأداء المكاني: بالنسبة لشاشات الكمبيوتر أو أي شاشة عرض أخرى تُشاهد من مسافة قريبة جدًا، غالبًا ما تُقاس الدقة بعدد النقاط أو البكسلات في البوصة، وهو ما يتوافق مع صناعة الطباعة. تختلف كثافة العرض حسب التطبيق، حيث تتميز أجهزة التلفزيون عمومًا بكثافة منخفضة للمشاهدة من مسافات بعيدة، بينما تتميز الأجهزة المحمولة بكثافة عالية لعرض التفاصيل من مسافة قريبة. قد تكون زاوية رؤية شاشة LCD مهمة اعتمادًا على الشاشة واستخدامها، إذ أن قيود بعض تقنيات العرض تعني أن الشاشة لا تعرض بدقة إلا من زوايا محددة.
  • الأداء الزمني: الدقة الزمنية لشاشة LCD هي مدى قدرتها على عرض الصور المتغيرة، أو دقة وعدد مرات عرض البيانات في الثانية الواحدة. لا تومض وحدات البكسل في شاشات LCD بين الإطارات، لذا لا تُظهر هذه الشاشات أي وميض ناتج عن معدل التحديث مهما انخفض. [ 151 ] لكن انخفاض معدل التحديث قد يؤدي إلى ظهور تشوهات بصرية مثل الظلال أو التشويه، خاصةً مع الصور سريعة الحركة. يُعد زمن استجابة كل بكسل على حدة مهمًا أيضًا، حيث أن جميع الشاشات لها زمن استجابة متأصل في عرض الصورة، وقد يكون هذا الزمن كبيرًا بما يكفي لتكوين تشوهات بصرية إذا تغيرت الصورة المعروضة بسرعة.
  • أداء الألوان : توجد مصطلحات متعددة لوصف جوانب مختلفة من أداء الألوان في الشاشة. يُشير نطاق الألوان إلى مدى الألوان التي يمكن عرضها، بينما يُشير عمق الألوان إلى دقة تقسيم نطاق الألوان. يُعد نطاق الألوان ميزة واضحة نسبيًا، ولكنه نادرًا ما يُناقش في المواد التسويقية إلا على المستوى الاحترافي. لا فائدة من وجود نطاق ألوان يتجاوز المحتوى المعروض على الشاشة، لذا تُصنع الشاشات لتعمل ضمن نطاق مواصفات محددة أو دونه. [ 152 ] توجد جوانب إضافية لألوان شاشات الكريستال السائل (LCD) وإدارة الألوان، مثل نقطة اللون الأبيض وتصحيح جاما ، والتي تُحدد ماهية اللون الأبيض وكيفية عرض الألوان الأخرى بالنسبة إليه.
  • السطوع ونسبة التباين: نسبة التباين هي نسبة سطوع بكسل مضاء بالكامل إلى سطوع بكسل مطفأ بالكامل. شاشة LCD نفسها عبارة عن صمام ضوئي فقط ولا تُصدر ضوءًا؛ يأتي الضوء من إضاءة خلفية إما فلورية أو مجموعة من مصابيح LED . يُشار إلى السطوع عادةً بأنه أقصى ناتج ضوئي لشاشة LCD، والذي قد يختلف اختلافًا كبيرًا بناءً على شفافية الشاشة وسطوع الإضاءة الخلفية. تسمح الإضاءة الخلفية الأكثر سطوعًا بتباين أقوى ونطاق ديناميكي أعلى ( تُصنّف شاشات HDR وفقًا لذروة السطوع)، ولكن هناك دائمًا مفاضلة بين السطوع واستهلاك الطاقة.

المزايا والعيوب

تتعلق بعض هذه المشكلات بشاشات العرض الكاملة، والبعض الآخر بشاشات العرض الصغيرة كما هو الحال في الساعات، وما إلى ذلك. وتتم العديد من المقارنات مع شاشات CRT.

المزايا

  • صغير الحجم للغاية، رقيق وخفيف الوزن، خاصة بالمقارنة مع شاشات CRT.
  • استهلاك منخفض للطاقة. اعتمادًا على سطوع الشاشة المُحدد والمحتوى المعروض، تستهلك طرازات CCFT القديمة ذات الإضاءة الخلفية عادةً أقل من نصف الطاقة التي تستهلكها شاشة CRT بنفس حجم منطقة العرض، بينما تستهلك طرازات LED الحديثة ذات الإضاءة الخلفية عادةً ما بين 10% و25% من الطاقة التي تستهلكها شاشة CRT. [ 153 ]
  • يتم انبعاث القليل من الحرارة أثناء التشغيل، وذلك بسبب انخفاض استهلاك الطاقة.
  • لا يوجد تشويه هندسي.
  • إمكانية تقليل الوميض أو انعدامه تمامًا اعتمادًا على تقنية الإضاءة الخلفية.
  • عادة لا يوجد وميض في معدل التحديث، لأن وحدات البكسل في شاشة LCD تحتفظ بحالتها بين عمليات التحديث (والتي عادة ما تتم بمعدل 200  هرتز أو أسرع، بغض النظر عن معدل تحديث الإدخال).
  • صورة واضحة بدون أي تشويش أو تلطيخ عند تشغيلها بالدقة الأصلية .
  • لا يصدر أي إشعاع كهرومغناطيسي غير مرغوب فيه تقريبًا (في نطاق التردد المنخفض للغاية )، على عكس شاشة CRT. [ 154 ]
  • يمكن صنعه بأي حجم أو شكل تقريباً.
  • لا يوجد حد نظري للدقة. عند استخدام عدة لوحات LCD معًا لإنشاء لوحة واحدة، فإن كل لوحة إضافية تزيد من الدقة الإجمالية للشاشة، وهو ما يُعرف عادةً بالدقة المتراكمة. [ 155 ]
  • يمكن تصنيعها بأحجام كبيرة تزيد عن 80 بوصة (2  متر) قطريًا.
  • يمكن تصنيع شاشات الكريستال السائل (LCD) لتكون شفافة ومرنة ، لكنها لا تستطيع إصدار الضوء بدون إضاءة خلفية، على عكس شاشات OLED وmicroLED، وهما تقنيتان أخريان للعرض يمكن تصنيعهما أيضاً لتكونا مرنتين وشفافتين. [ 156 ] [ 157 ] [ 158 ] [ 159 ]
  • تأثير الإخفاء: يمكن لشبكة شاشة LCD إخفاء تأثيرات التكميم المكاني والرمادي، مما يخلق وهمًا بجودة صورة أعلى. [ 160 ]
  • لا تتأثر بالمجالات المغناطيسية، بما في ذلك المجال المغناطيسي للأرض، على عكس معظم شاشات CRT الملونة.
  • باعتبارها جهازًا رقميًا بطبيعته، تستطيع شاشة LCD عرض البيانات الرقمية مباشرةً من وصلة DVI أو HDMI دون الحاجة إلى تحويلها إلى بيانات تناظرية. تحتوي بعض شاشات LCD على مداخل ألياف بصرية مدمجة بالإضافة إلى DVI وHDMI. [ 161 ]
  • يتم تشغيل العديد من شاشات LCD بواسطة  مصدر طاقة 12 فولت، وإذا كانت مدمجة في جهاز كمبيوتر، فيمكن تشغيلها بواسطة  مصدر الطاقة الخاص به بجهد 12 فولت.
  • يمكن تصنيعها بإطارات ذات حدود ضيقة للغاية، مما يسمح بوضع شاشات LCD متعددة جنبًا إلى جنب لتكوين ما يبدو وكأنه شاشة واحدة كبيرة.

العيوب

  • زاوية الرؤية محدودة في بعض الشاشات القديمة أو الرخيصة، مما يؤدي إلى تباين اللون والتشبع والتباين والسطوع مع وضع المستخدم، حتى ضمن زاوية الرؤية المقصودة. يمكن استخدام أغشية خاصة لزيادة زوايا الرؤية في شاشات LCD. [ 162 ] [ 163 ]
  • الإضاءة الخلفية غير المتساوية في بعض الشاشات (أكثر شيوعًا في شاشات IPS وشاشات TN القديمة)، مما يتسبب في تشوه السطوع، خاصة باتجاه الحواف ("تسرب الإضاءة الخلفية").
  • قد لا تكون مستويات اللون الأسود داكنة بالقدر المطلوب لأن البلورات السائلة الفردية لا تستطيع منع مرور كل الضوء الخلفي بشكل كامل.
  • قد يظهر تشويش الحركة على الأجسام المتحركة نتيجةً لبطء زمن الاستجابة (أكثر من 8 مللي ثانية) وتتبع حركة العين على شاشة العرض ذات خاصية التثبيت والتثبيت ، ما لم يتم استخدام إضاءة خلفية وامضة . مع ذلك، قد يُسبب هذا الوميض إجهادًا للعين، كما هو موضح أدناه:
  • اعتبارًا من عام 2012،تستخدم معظم تطبيقات الإضاءة الخلفية لشاشات LCD تقنية تعديل عرض النبضة (PWM) لتعتيم الشاشة، [ 164 ] مما يجعل الشاشة تومض بشكل أكثر حدة (وهذا لا يعني بالضرورة بشكل مرئي) مقارنةً بشاشة CRT بمعدل تحديث 85  هرتز (وذلك لأن الشاشة بأكملها تومض بشكل متقطع بدلاً من نقطة الفوسفور الثابتة في شاشة CRT التي تمسح الشاشة باستمرار، تاركةً جزءًا منها مضاءً دائمًا)، مما يُسبب إجهادًا شديدًا للعين لدى بعض الأشخاص. [ 165 ] [ 166 ] لسوء الحظ، لا يعلم الكثير من هؤلاء الأشخاص أن إجهاد أعينهم ناتج عن تأثير الوميض غير المرئي لتقنية PWM. [ 167 ] وتزداد هذه المشكلة سوءًا في العديد من الشاشات ذات الإضاءة الخلفية LED ، لأن مصابيح LED تُضيء وتُطفأ بشكل أسرع من مصباح CCFL .
  • Only one native resolution. Displaying any other resolution either requires a video scaler, causing blurriness and jagged edges, or running the display at native resolution using 1:1 pixel mapping, causing the image either not to fill the screen (letterboxed display), or to run off the one or more edges of the screen.
  • Fixed bit depth (also called color depth). Many cheaper LCDs are only able to display 262144 (218) colors. 8-bit S-IPS panels can display 16 million (224) colors and have significantly better black level, but are expensive and have slower response time.
  • Input lag, because the LCD's A/D converter waits for each frame to be completely been output before drawing it to the LCD panel. Many LCD monitors do post-processing before displaying the image in an attempt to compensate for poor color fidelity, which adds an additional lag. Further, a video scaler must be used when displaying non-native resolutions, which adds yet more time lag. Scaling and post processing are usually done in a single chip on modern monitors, but each function that chip performs adds some delay. Some displays have a video gaming mode which disables all or most processing to reduce perceivable input lag.
  • Dead or stuck pixels may occur during manufacturing or after a period of use. A stuck pixel will glow with color even on an all-black screen, while a dead one will always remain black.
  • Subject to burn-in effect, although the cause differs from CRT and the effect may not be permanent, a static image can cause burn-in in a matter of hours in badly designed displays.
  • In a constant-on situation, thermalization may occur in case of bad thermal management, in which part of the screen has overheated and looks discolored compared to the rest of the screen.
  • Loss of brightness and much slower response times in low temperature environments. In sub-zero environments, LCD screens may cease to function without the use of supplemental heating.
  • Loss of contrast in high temperature environments.

Chemicals used

تُستخدم عدة عائلات مختلفة من البلورات السائلة في شاشات العرض البلورية السائلة. يجب أن تكون الجزيئات المستخدمة غير متناحية الخواص، وأن تُظهر تجاذبًا متبادلًا. تُعد الجزيئات القابلة للاستقطاب ذات الشكل العصوي ( مثل ثنائي الفينيل ، وثلاثي الفينيل ، إلخ) شائعة. أحد الأشكال الشائعة هو زوج من حلقات البنزين العطرية، مع جزء غير قطبي (مثل البنتيل، أو الهيبتيل، أو الأوكتيل، أو مجموعة ألكيل أوكسي) في أحد طرفيها، وجزء قطبي (مثل النتريل، أو الهالوجين) في الطرف الآخر. في بعض الأحيان، تُفصل حلقات البنزين بمجموعة أسيتيلين، أو إيثيلين، أو CH=N، أو CH=NO، أو N=N، أو N=NO، أو مجموعة إستر. عمليًا، تُستخدم مخاليط يوتكتيكية من عدة مواد كيميائية، لتحقيق نطاق تشغيل أوسع لدرجة الحرارة (من -10 إلى +60  درجة مئوية للشاشات منخفضة الأداء، ومن -20 إلى +100  درجة مئوية للشاشات عالية الأداء). على سبيل المثال، يتكون مزيج E7 من ثلاثة ثنائيات فينيل وواحد ثلاثي فينيل: 39% وزناً من 4'-بنتيل[1,1'-ثنائي فينيل]-4-كربونيتريل (نطاق الطور النيماتيكي 24-35  درجة مئوية)، و36% وزناً من 4'-هيبتيل[1,1'-ثنائي فينيل]-4-كربونيتريل (نطاق الطور النيماتيكي 30-43  درجة مئوية)، و16% وزناً من 4'-أوكتوكسي[1,1'-ثنائي فينيل]-4-كربونيتريل (نطاق الطور النيماتيكي 54-80  درجة مئوية)، و9% وزناً من 4 -بنتيل[1,1':4',1- ثلاثي فينيل]-4-كربونيتريل (نطاق الطور النيماتيكي 131-240  درجة مئوية). [ 168 ]

الأثر البيئي

يُستخدم ثلاثي فلوريد النيتروجين (NF3 ) كسائل حفر في إنتاج شاشات الكريستال السائل (LCD) أثناء تصنيع مكونات الأغشية الرقيقة. يُعدّ NF3 غازًا دفيئًا قويًا ، وقد يجعله عمر النصف الطويل نسبيًا مساهمًا ضارًا محتملًا في ظاهرة الاحتباس الحراري . أشار تقرير في مجلة "جيوفيزيكال ريسيرش ليترز" إلى أن تأثيراته، نظريًا، أكبر بكثير من تأثيرات مصادر الغازات الدفيئة المعروفة، مثل ثاني أكسيد الكربون . ولأن NF3 لم يكن شائع الاستخدام آنذاك، لم يُدرج ضمن بروتوكول كيوتو ، واعتُبر "الغاز الدفيئ المفقود". [ 169 ] أُضيف NF3 إلى بروتوكول كيوتو خلال فترة الامتثال الثانية في جولة الدوحة. [ 170 ]

يشير منتقدو التقرير إلى أنه يفترض أن جميع غاز NF3 المُنتَج سيُطلق في الغلاف الجوي. في الواقع، تتحلل الغالبية العظمى من غاز NF3 خلال عمليات التنظيف؛ وقد وجدت دراستان سابقتان أن 2 إلى 3% فقط من الغاز ينجو من التحلل بعد استخدامه. [ 171 ] علاوة على ذلك، لم يُقارن التقرير آثار غاز NF3 مع ما حلّ محله، وهو مركبات الكربون المشبعة بالفلور ، وهو غاز دفيئة قوي آخر، يتسرب منه ما بين 30 إلى 70% إلى الغلاف الجوي في الاستخدام المعتاد. [ 171 ]

انظر أيضاً

مراجع

  1. ↑ "واقي الشمس الذكي من بوش يتتبع الشمس أثناء القيادة" . مجلة IEEE Spectrum . 29 يناير 2020.
  2. ↑ "تعريف شاشة LCD" . Merriam-Webster.com . مؤرشف من الأصل في 25 فبراير 2021. تم الاطلاع عليه في 15 فبراير 2015 .
  3. ↑ "ثبات الصورة على شاشة LCD" . الدعم الفني لشركة فوجيتسو . فوجيتسو. مؤرشف من الأصل بتاريخ 23 أبريل 2012. تم الاطلاع عليه بتاريخ 11 ديسمبر 2011 .
  4. ↑ كوباياشي، شونسوكي؛ ميكوشيبا، شيجيو؛ ليم، سونغكيو (2009). الإضاءة الخلفية لشاشات LCD . سلسلة وايلي-SID في تكنولوجيا العرض. تشيتشستر: وايلي. ISBN 978-0-470-69967-6.
  5. ↑ "تركيبة البلورات السائلة وجهاز عرض البلورات السائلة" . مؤرشف من الأصل في 1 سبتمبر 2022. تم الاطلاع عليه في 3 أكتوبر 2020 .
  6. ↑ "تركيبة البلورات السائلة" . مؤرشف من الأصل في 19 مارس 2022. تم الاطلاع عليه في 3 أكتوبر 2020 .
  7. ↑ ماسودا، م.؛ ساكوما، ك.؛ ساتوه، إ.؛ ياماساكي، ي.؛ مياساكا، هـ.؛ تاكيوتشي، ج. (أبريل 1989). "تقنية الرقاقة على الزجاج لشاشات LCD ذات السعة الكبيرة والدقة العالية". وقائع ندوة IEMT اليابانية، الندوة الدولية السادسة لتقنية تصنيع الإلكترونيات IEEE/CHMT . الصفحات 55-58 . doi : 10.1109/IEMTS.1989.76109 .
  8. ↑ تيان، تشوين-لين؛ لين، رونغ-جي؛ ييه، شانغ-مين (3 يونيو 2018). "تسرب الضوء من شاشات الكريستال السائل متعددة المجالات ذات المحاذاة الرأسية باستخدام نموذج قياس الألوان في الحالة المظلمة" . التقدم في فيزياء المادة المكثفة . 2018 : 1-6 . doi : 10.1155/2018/6386428 .
  9. 1 2 كاستيلانو، جوزيف أ. (2005). الذهب السائل: قصة شاشات الكريستال السائل ونشأة صناعة . دار النشر العالمية العلمية. ISBN 978-981-238-956-5.
  10. ↑ كو، هورنغ-شو؛ تشين، مي؛ بان، بو-تشوان (1 نوفمبر 2006). "أغشية ترشيح الألوان القائمة على شاشات الكريستال السائل المصنعة باستخدام أحبار مقاومة ضوئية ملونة قائمة على الصبغة وتقنية الطباعة" . أغشية صلبة رقيقة . 515 (3): 896-901 . Bibcode : 2006TSF...515..896K . doi : 10.1016/j.tsf.2006.07.159 – عبر ResearchGate.
  11. ↑ رونغ-جير لي؛ جونيور-تشنغ فان؛ تسونغ-شينغ تشنغ؛ جونغ-لونغ وو (10 مارس 1999). "مقاوم لوني عالي الدقة مُشتت الصبغة لتطبيقات مرشحات الألوان المتقدمة". وقائع الندوة الآسيوية الخامسة لعرض المعلومات. ASID '99 (رقم تصنيف IEEE: 99EX291) . الصفحات 359-363 . doi : 10.1109/ASID.1999.762781 . ISBN  957-97347-9-8. S2CID 137460486 – عبر IEEE Xplore.
  12. ↑ سوك، جون؛ موروزومي، شينجي؛ لو، فانغ-تشين؛ بيتا، أيون (24 سبتمبر 2018). تصنيع شاشات العرض المسطحة . جون وايلي وأولاده. ISBN 978-1-119-16134-9.
  13. ↑ بولكر، هـ.؛ شميدت، هـ.؛ إيغرتر، م.أ. (26 نوفمبر 1999). الطلاءات على الزجاج 1998. إلسيفير. ISBN 978-0-444-50247-6.
  14. ↑ بوير، ويليم دين (15 مارس 2011). شاشات الكريستال السائل ذات المصفوفة النشطة: الأساسيات والتطبيقات . إلسيفير. ISBN 978-0-08-045576-1.
  15. ↑ "جهاز عرض بلوري سائل متعدد الألوان" . مؤرشف من الأصل في 22 مايو 2020. تم الاطلاع عليه في 3 سبتمبر 2020 .
  16. دليل المستخدم لأجهزة fx9750G PLUS، وCFX-9850G PLUS، وCFX-9850GB PLUS، وCFX-9850GC PLUS، وCFX-9950GC PLUS (ملف PDF) . لندن، المملكة المتحدة: كاسيو. الصفحة 4. مؤرشف (ملف PDF) من النسخة الأصلية بتاريخ 21 يناير 2022. تم الاطلاع عليه بتاريخ 17 نوفمبر 2021 .
  17. ↑ داتا، أسيت كومار؛ منشي، سوميكا (25 نوفمبر 2016). فوتونيات المعلومات: الأساسيات والتقنيات والتطبيقات . مطبعة سي آر سي. رقم ISBN 978-1-4822-3642-2.
  18. ↑ كاواموتو، هيروشي (2002). "تاريخ شاشات الكريستال السائل" (ملف PDF) . وقائع معهد مهندسي الكهرباء والإلكترونيات . 90 (4): 460-500 . رمز Bibcode : 2002IEEEP..90..460K . doi : 10.1109/JPROC.2002.1002521 . مؤرشف من الأصل (ملف PDF) في 9 فبراير 2012. تم الاطلاع عليه في 1 سبتمبر 2009 .
  19. ↑ "تاريخ من مصادر مباشرة: تطور شاشات الكريستال السائل - المساهمات السويسرية" . موسوعة تاريخ الهندسة والتكنولوجيا . ETHW. مؤرشف من الأصل في 3 يوليو 2017. تم الاطلاع عليه في 30 يونيو 2017 .
  20. ↑ جوناثان دبليو. ستيد وجيري إل. أتوود (2009). الكيمياء فوق الجزيئية ( الطبعة الثانية). جون وايلي وأولاده. ص 844. ISBN   978-0-470-51234-0.
  21. ^ راينيتزر ، فريدريش (1888). "Beiträge zur Kenntniss des Cholesterins" . Monatshefte für Chemie und verwandte Teile anderer Wissenschaften (باللغة الألمانية). 9 (1): 421-441 . دوى : 10.1007 / BF01516710 . ISSN 0026-9247 . S2CID 97166902 . مؤرشفة من الأصلي في 22 مايو 2023 . تم الاسترجاع في 28 ديسمبر 2023 .
  22. ↑ غراي، جورج و.؛ كيلي، ستيفن م. (1999). "البلورات السائلة لأجهزة العرض النيماتية الملتوية". مجلة كيمياء المواد . 9 (9): 2037-2050 . Bibcode : 1999JMCh....9.2037G . doi : 10.1039/a902682g .
  23. ↑ ويليامز، ر. (1963). "المجالات في البلورات السائلة". مجلة الكيمياء الفيزيائية . 39 (2): 382-388 . Bibcode : 1963JChPh..39..384W . doi : 10.1063/1.1734257 .
  24. ↑ وايمر، بول ك. (1962). "ترانزستور الأغشية الرقيقة: ترانزستور جديد". وقائع معهد مهندسي الراديو . 50 (6): 1462-1469 . رمز Bibcode : 1962PIRE...50.1462W . doi : 10.1109/JRPROC.1962.288190 . ISSN 0096-8390 . S2CID 51650159 .
  25. ↑ كيميزوكا، نوبورو؛ يامازاكي، شونبي (2016). فيزياء وتكنولوجيا أشباه الموصلات الأكسيدية البلورية CAAC-IGZO: الأساسيات . جون وايلي وأولاده. ص 217. ISBN  978-1-119-24740-1.
  26. 1 2 كاستيلانو، جوزيف أ. (2006). "تعديل الضوء". العالم الأمريكي . 94 (5): 438-445 . doi : 10.1511/2006.61.438 .
  27. ↑ هايلماير، جورج؛ كاستيلانو، جوزيف؛ زانوني، لويس (1969). "تفاعلات المضيف والضيف في البلورات السائلة النيماتية". البلورات الجزيئية والبلورات السائلة . 8 (1): 293-304 . Bibcode : 1969MolCr...8..293H . doi : 10.1080/15421406908084910 .
  28. ↑ هايلماير، جي إتش؛ زانوني، إل إيه؛ بارتون، إل إيه (1968). "التشتت الديناميكي: تأثير كهروضوئي جديد في فئات معينة من البلورات السائلة النيماتية". وقائع معهد مهندسي الكهرباء والإلكترونيات . 56 (7): 1162-1171 . رمز Bibcode : 1968IEEEP..56.1162H . doi : 10.1109/proc.1968.6513 .
  29. ↑ غروس، بنجامين (نوفمبر 2012). "كيف خسرت شركة RCA سوق شاشات الكريستال السائل". مجلة IEEE Spectrum . 49 (11): 38-44 . doi : 10.1109/mspec.2012.6341205 . S2CID 7947164 .
  30. ↑ قاعة مشاهير المخترعين الوطنيين، مؤرشفة في 26 أبريل 2014، في آلة Wayback (تم استرجاعها في 25 أبريل 2014)
  31. ↑ "معالم بارزة: شاشة الكريستال السائل، 1968" . شبكة التاريخ العالمي لمعهد مهندسي الكهرباء والإلكترونيات . معهد مهندسي الكهرباء والإلكترونيات. مؤرشف من الأصل في 18 نوفمبر 2014. تم الاطلاع عليه في 4 أغسطس 2011 .
  32. ↑ "شاشات الكريستال السائل (1973-1982)" . جمعية مالفيرن لتاريخ الرادار والتكنولوجيا. 2016. مؤرشف من الأصل في 6 أغسطس 2023. تم الاطلاع عليه في 22 سبتمبر 2021 .
  33. 1 2 كاواموتو، هـ. (2012). "مخترعو شاشات الكريستال السائل ذات المصفوفة النشطة بتقنية TFT يحصلون على ميدالية نيشيزاوا لعام 2011 من معهد مهندسي الكهرباء والإلكترونيات". مجلة تكنولوجيا العرض . 8 (1): 3-4 . Bibcode : 2012JDisT...8....3K . doi : 10.1109/JDT.2011.2177740 . ISSN 1551-319X .
  34. ↑ كاستيلانو، جوزيف أ. (2005). الذهب السائل: قصة شاشات الكريستال السائل ونشأة صناعة . وورلد ساينتيفيك . ص 41-42 . ISBN  978-981-238-956-5.
  35. ↑ "تعديل الضوء" . مجلة ساينتست الأمريكية على الإنترنت . مؤرشف من الأصل في 20 ديسمبر 2008. تم الاطلاع عليه في 28 ديسمبر 2007 .
  36. ↑ "ترتيب القيادة لأجهزة عرض الوقت السلبية" . مؤرشف من الأصل في 24 فبراير 2021. تم الاطلاع عليه في 10 أبريل 2019 .
  37. ↑ برودي، تي بي، "ميلاد المصفوفة النشطة" ، عرض المعلومات، المجلد 13، العدد 10، 1997، الصفحات 28-32.
  38. ↑ كو، يو (1 يناير 2013). "تقنية الترانزستور ذي الأغشية الرقيقة - الماضي والحاضر والمستقبل" (ملف PDF) . مجلة واجهة الجمعية الكهروكيميائية . 22 (1): 55-61 . رمز Bibcode : 2013ECSIn..22a..55K . doi : 10.1149/2.F06131if . ISSN 1064-8208 . مؤرشف (ملف PDF) من الأصل في 29 أغسطس 2017. تم الاطلاع عليه في 27 سبتمبر 2019 .
  39. ↑ برودي، تي. بيتر ؛ أسارس، جيه إيه؛ ديكسون، جي دي (نوفمبر 1973). "لوحة عرض بلورية سائلة 6 × 6 بوصة، 20 سطرًا في البوصة". معاملات IEEE للأجهزة الإلكترونية . 20 (11): 995-1001 . Bibcode : 1973ITED...20..995B . doi : 10.1109/T-ED.1973.17780 . ISSN 0018-9383 .
  40. ↑ برذرتون، إس دي (2013). مقدمة في ترانزستورات الأغشية الرقيقة: فيزياء وتكنولوجيا ترانزستورات الأغشية الرقيقة . سبرينغر ساينس آند بيزنس ميديا . ص 74. ISBN  978-3-319-00002-2.
  41. ↑ ديل، رودني؛ ميليشامب، ديفيد (28 سبتمبر 1972). "البلورات السائلة تستمد بريقها من السوق الشامل". المهندس : 34-36 .
  42. ↑ "ما الجديد في الإلكترونيات: آلة حاسبة تدوم 100 ساعة". مجلة العلوم الشعبية : 87. ديسمبر 1973.
  43. 1 2 ملاحظة حول صناعة شاشات الكريستال السائل ، جامعة أوبورن ، 1995.
  44. ↑ هايلماير، جي إتش، كاستيلانو، جيه إيه، وزانوني، إل إيه: تفاعل المضيف والضيف في البلورات السائلة النيماتية. مجلة البلورات الجزيئية والبلورات السائلة، المجلد 8، ص 295، 1969.
  45. ↑ "وحدات عرض الكريستال السائل" . مؤرشف من الأصل في 24 فبراير 2021. تم الاطلاع عليه في 10 أبريل 2019 .
  46. ↑ "جهاز عرض ألوان الكريستال السائل" . مؤرشف من الأصل في 26 مارس 2021. تم الاطلاع عليه في 10 أبريل 2019 .
  47. ↑ "جهاز عرض الكريستال السائل" . مؤرشف من الأصل في 23 أبريل 2021. تم الاطلاع عليه في 10 أبريل 2019 .
  48. ↑ "وحدة عرض بلورية سائلة من نوع المصفوفة" . مؤرشف من الأصل في 13 مارس 2021. تم الاطلاع عليه في 10 أبريل 2019 .
  49. ^ وقف حق CH IP CH665491A5 ، أمستوتز، هيرمان؛ Heimgartner، Dieter & Kaufmann، Meinolph et al.، "Fluessigkristallanzeige"، تم نشره في 13 مايو 1988.
  50. ↑ براءة اختراع أوروبية منتهية الصلاحية EP0131216B1 ، أمستوتز، هيرمان؛ هايمغارتنر، ديتر وكوفمان ، مينولف وآخرون، "شاشة الكريستال السائل"، نُشرت في 28 أكتوبر 1987، صدرت في 28 أكتوبر 1987
  51. ↑ براءة اختراع أمريكية منتهية الصلاحية - مدى الحياة US4634229A ، أمستوتز، هيرمان؛ هايمغارتنر، ديتر وكوفمان ، مينولف وآخرون، "شاشة عرض بلورية سائلة"، نُشرت في 6 يناير 1987، صدرت في 6 يناير 1987، مُخصصة لشركة ABB
  52. ↑ جيسينجر، جيرنوت هـ. (2009). المواد وتطوير المنتجات المبتكرة . إلسيفير. ص 204. ISBN  978-0-08-087820-1.
  53. 1 2 جهاز عرض بجهد تشغيل منخفض؛ TL Welzen؛ AJSM de Vaan؛ براءة اختراع أوروبية EP0221613B1؛ 10 يوليو 1991، تاريخ الإيداع 4 نوفمبر 1985؛ https://worldwide.espacenet.com/publicationDetails/biblio?CC=EP&NR=0221613B1&KC=B1&FT=D&ND=4&date=19910710&DB=EPODOC&locale=en_EP# مؤرشفة في 8 مارس 2021، في Wayback Machine ؛ براءة اختراع أمريكية US4783653A؛ https://worldwide.espacenet.com/publicationDetails/originalDocument?CC=US&NR=4783653A&KC=A&FT=D&ND=5&date=19881108&DB=EPODOC&locale=en_EP# مؤرشف في 8 مارس 2021، على موقع Wayback Machine
  54. 1 2 راسن، إدوارد (يوليو 1985). "أحدث التقنيات" . سبين . المجلد 1، العدد 3. ص 55.
  55. ↑ "ساعة سيكو التلفزيونية وإرثها" . مجلة التكنولوجيا القديمة . العدد 4. دار نشر إكسارو. مارس 2008. ص 20.
  56. 1 2 بيريز، مايكل ر.، محرر. (2013). "نبذات عن شركات مختارة في مجال أفلام التصوير الفوتوغرافي والرقمية" . موسوعة فوكال للتصوير الفوتوغرافي . بيرلينجتون، ماساتشوستس: تايلور وفرانسيس . ص 306. ISBN  978-0-080-47784-8.
  57. ↑ لارون، كارل (ديسمبر 1984). "تلفزيون ملون بشاشة مسطحة" . راديو إلكترونيكس . المجلد 59، العدد 12. الصفحات 57-59 . تاريخ الاسترجاع: 18 فبراير 2026 .
  58. ↑ فري، جون (مايو 1984). "انظر واستمع" . العلوم الشعبية . المجلد 224، العدد 5. ص 150.
  59. 1 2 كاواموتو، هيروهيسا (2012). تاريخ شاشات الكريستال السائل وصناعتها . المؤتمر الثالث لتاريخ تكنولوجيا الإلكترونيات (HISTELCON) لعام 2012، معهد مهندسي الكهرباء والإلكترونيات . بافيا، إيطاليا. الصفحات 1-6 . doi : 10.1109/HISTELCON.2012.6487587 . مؤرشف من الأصل في 15 يونيو 2021.
  60. ↑ تعرّف على جهاز عرض LCD، وفوائده، والفرق بين LCD و3LCD هنا. مؤرشف بتاريخ 10 أغسطس 2014 في أرشيف الإنترنت (Wayback Machine) ، إبسون
  61. ↑ "Espacenet — بيانات ببليوغرافية" . Worldwide.espacenet.com. 10 سبتمبر 1974. مؤرشف من الأصل في 8 مارس 2021. تم الاطلاع عليه في 15 أغسطس 2014 .
  62. ↑ براءة اختراع أمريكية رقم 3,834,794 : ر. سوريف، جهاز قياس وعرض استشعار المجال الكهربائي للبلورات السائلة ، تم تقديمه في 28 يونيو 1973.
  63. ↑ "Espacenet — بيانات ببليوغرافية" . Worldwide.espacenet.com. ١٩ نوفمبر ١٩٩٦. مؤرشف من الأصل في ٨ مارس ٢٠٢١. تم الاطلاع عليه في ١٥ أغسطس ٢٠١٤ .
  64. ↑ براءة اختراع أمريكية رقم 5,576,867 : جي. باور، دبليو. فيرينباخ، بي. ستوداشر، إف. ويندشيد، آر. كيفر، عناصر تبديل الكريستال السائل ذات مجال كهربائي موازٍ وβ o التي ليست 0 أو 90 درجة ، تم تقديمها في 9 يناير 1990.
  65. ↑ "Espacenet — بيانات ببليوغرافية" . Worldwide.espacenet.com. 28 يناير 1997. مؤرشف من الأصل في 8 مارس 2021. تم الاطلاع عليه في 15 أغسطس 2014 .
  66. ↑ براءة الاختراع الأمريكية رقم 5598285 : K. Kondo، H. Terao، H. Abe، M. Ohta، K. سوزوكي، T. Sasaki، G. Kawachi، J. Ohwada، جهاز عرض كريستال سائل ، تم تقديمه في 18 سبتمبر 1992 و20 يناير 1993.
  67. ↑ مجلة العلوم الشعبية . مؤسسة بونير. يناير 1992. ص 87. الرقم الدولي الموحد للدوريات 0161-7370 . مؤرشف من الأصل في 5 أبريل 2023. تم الاطلاع عليه في 6 يونيو 2023 .
  68. ↑ "التشكيل البصري" (ملف PDF) . مجلة نيتشر . 22 أغسطس 1996. تم الاطلاع عليه في 13 يونيو 2008 .
  69. 1 2 3 4 5 6 7 لان، شياوهوان (2024). كيف تعمل الصين: مقدمة في التنمية الاقتصادية التي تقودها الدولة في الصين . ترجمة: غاري توب. بالغراف ماكميلان . doi : 10.1007/978-981-97-0080-6 . ISBN 978-981-97-0079-0.
  70. ↑ دي فان، أدريانوس جيه إس إم (2007). "تقنيات العرض المتنافسة للحصول على أفضل أداء للصورة". مجلة جمعية عرض المعلومات . 15 (9). وايلي: 657-666 . doi : 10.1889/1.2785199 . ISSN 1071-0922 .
  71. ↑ «شحنات أجهزة التلفزيون LCD عالميًا تتجاوز شحنات أجهزة CRT لأول مرة على الإطلاق» . engadgetHD. ١٩ فبراير ٢٠٠٨. مؤرشف من الأصل في ٨ مارس ٢٠٢٠. تم الاطلاع عليه في ١٣ يونيو ٢٠٠٨ .
  72. ↑ "توقعات ديسبلاي بانك لسوق التلفزيون العالمي لعام 2008 - من المتوقع أن يتجاوز سوق التلفزيون العالمي 200 مليون وحدة" . ديسبلاي بانك. 5 ديسمبر 2007. تم الاطلاع عليه بتاريخ 13 يونيو 2008 .
  73. ↑ «استحوذت IHS على Displaybank، الشركة العالمية الرائدة في مجال الأبحاث والاستشارات في صناعة شاشات العرض المسطحة - IHS Technology» . technology.ihs.com . مؤرشف من الأصل بتاريخ 4 فبراير 2020. تم الاطلاع عليه بتاريخ 13 أغسطس 2017 .
  74. ↑ «توشيبا تعلن عن شاشة LCD بحجم 6.1 بوصة بدقة مذهلة تبلغ 2560 × 1600 بكسل» . 24 أكتوبر 2011. مؤرشف من الأصل في 26 أكتوبر 2011. تم الاطلاع عليه في 26 أكتوبر 2011 .
  75. ↑ "شركة تشونغهوا لأنابيب الصور المحدودة - إنجازات البحث والتطوير: مقدمة - تكنولوجيا تطبيق المنتج" . شركة تشونغهوا لأنابيب الصور المحدودة . مؤرشف من الأصل بتاريخ 15 سبتمبر 2019.
  76. ↑ موريسون، جيفري (5 أكتوبر 2019). "هل شاشات LCD المزدوجة تُضاعف المتعة؟ تقنية تلفزيونية جديدة تسعى لاكتشاف ذلك" . CNET . مؤرشف من الأصل في 9 أبريل 2021. تم الاطلاع عليه في 16 فبراير 2020 .
  77. ↑ سيبالا، تيموثي ج. (3 ديسمبر 2016). "شاشة LCD من باناسونيك، المنافسة لتقنية OLED، مصممة للمحترفين" . إنجادجيت . مؤرشف من الأصل في 1 سبتمبر 2022. تم الاطلاع عليه في 2 سبتمبر 2020 .
  78. ↑ مايرز، بوب (13 مارس 2018). "القفزة الكمومية التالية (النقطة) لشاشات العرض" . موقع Android Authority .
  79. ↑ لوينسون، جوش (5 يناير 2015). "لماذا تظهر النقاط الكمومية في المزيد من أجهزة التلفاز في معرض الإلكترونيات الاستهلاكية 2015؟" . ذا فيرج .
  80. ↑ موينيهان، تيم (19 يناير 2015). "ما هي النقاط الكمومية، ولماذا أريدها في تلفزيوني؟" . وايرد .
  81. ↑ لي، إرنست؛ وانغ، تشونمينغ (كيفن)؛ يوريك، جيف؛ ما، رويكينغ (2018). " آفاق جديدة للنقاط الكمومية في الشاشات" . عرض المعلومات . 34 (6): 10-31 . doi : 10.1002/j.2637-496X.2018.tb01132.x
  82. ↑ تشين، جيان؛ جينسلر، ستيف؛ يوريك، جيف (5 مايو 2015). "النقاط الكمومية لنطاقات ألوان فائقة الارتفاع في شاشات الكريستال السائل" . SPIE .
  83. ↑ فان ديرلوفسكي، جون؛ لاثروب، آرت (7 أبريل 2014). "تطورات في شاشات العرض: طبقة النقاط الكمومية تُمكّن شاشات الكريستال السائل من عرض ألوان أكثر بنسبة 50%" . ليزر فوكس وورلد .
  84. ↑ براءة الاختراع الأمريكية رقم US9507206B2 ، لي، لين، "مرشح ألوان النقاط الكمومية وطريقة تصنيعه، وجهاز عرض"، نُشرت في 29 نوفمبر 2016، وصدرت في 29 نوفمبر 2016، مُسجلة باسم شركة BOE Technology
  85. ↑ US US10768485B2 ، بيكيت، نايجل ل.؛ هاريس، جيمس ؛ هاينز، مارغريت وآخرون، "بنى النقاط الكمومية لتطبيقات مرشحات الألوان"، نُشر في 8 سبتمبر 2020، وصدر في 8 سبتمبر 2020، ومُسجل باسم شركة سامسونج للإلكترونيات.
  86. ↑ منظمة التعاون الاقتصادي والتنمية (7 مارس 2000). آفاق تكنولوجيا المعلومات 2000: تكنولوجيا المعلومات والاتصالات، والتجارة الإلكترونية، واقتصاد المعلومات . منشورات منظمة التعاون الاقتصادي والتنمية. ISBN 978-92-64-18103-8.
  87. ↑ إبراهيم، دوغان (22 أغسطس 2012). استخدام مصابيح LED وشاشات LCD وشاشات GLCD في مشاريع المتحكمات الدقيقة . جون وايلي وأولاده. ISBN 978-1-118-36103-0.
  88. ↑ شرح لتقنيات شاشات LCD المختلفة، "دليل شراء الشاشات  - مراجعات CNET" مؤرشف في 15 مارس 2014، في Wayback Machine ، إريك فرانكلين، تم استرجاعه في سبتمبر 2012.
  89. ↑ شرح لتقنيات الإضاءة الخلفية المختلفة لشاشات LCD، "إضاءة خلفية LED للشاشات" ، مؤرشف في 9 مايو 2021، في Wayback Machine ، TFT Central. تم الاطلاع عليه في سبتمبر 2012.
  90. ١ ٢ ٣ "تلفزيونات LCD تُغيّر مادة لوحة توجيه الضوء لتمكين إنتاج تلفزيونات أنحف" . جمعية OLED . ١٣ نوفمبر ٢٠١٧. مؤرشف من الأصل في ٢٦ نوفمبر ٢٠٢٠. تم الاطلاع عليه في ٢٤ سبتمبر ٢٠٢٠ .
  91. ↑ "جهاز الموجه الضوئي لشاشة LCD" . مؤرشف من الأصل في 19 مارس 2022. تم الاطلاع عليه في 24 سبتمبر 2020 .
  92. ↑ شرح تفاصيل الإضاءة الخلفية CCFL، "أخبار التصميم  - الميزات  - كيفية إضاءة شاشة LCD من الخلف" مؤرشف في 2 يناير 2014، في Wayback Machine ، راندي فرانك، تم استرجاعه في يناير 2013.
  93. 1 2 3 براءة اختراع أمريكية رقم RE42428E ، DA Stanton؛ MVC Stroomer و AJSM de Vaan، "طريقة وجهاز لتوليد صورة ذات سطوع مطلوب"، نُشرت في 7 يونيو 2011
  94. ↑ مورونسكي، ج. (3 يناير 2004). "خيارات خفض سطوع شاشة LCD" . Electronicproducts.com . مؤرشف من الأصل في 28 يوليو 2017.
  95. ↑ "الطريق يؤدي إلى الأمام لسوق وحدات الإضاءة الخلفية بتقنية LED" .
  96. ↑ "تلفزيون سوني KDL-55XBR8 LCD" . 19 نوفمبر 2008.
  97. ^ دي جريف، بيير. جروت هولز ، هندريك (14 نوفمبر 2007). "تقنيات التعتيم التكيفي وتعزيز الإضاءة الخلفية لأنظمة تلفزيون LCD" . إي إي تايمز . أسبنكور.
  98. ↑ "NEC SpectraView Reference 21 (LCD2180WG LED)" . 18 نوفمبر 2005.
  99. ↑ "تقنية شاشات النقاط الكمومية تأتي لإنقاذ شاشات الكريستال السائل" . 20 نوفمبر 2017.
  100. ↑ "دليلك إلى مستقبل التلفزيون بتقنية النقاط الكمومية" .
  101. ↑ شيفر، روب (5 يونيو 2019). "Mini-LED مقابل MicroLED - ما الفرق؟ [ شرح مبسط ] " . DisplayNinja . مؤرشف من الأصل في 5 أبريل 2021. تم الاطلاع عليه في 14 سبتمبر 2019 .
  102. ↑ موريسون، ج. (26 مارس 2016). "شرح التعتيم الموضعي لمصابيح LED" . CNET.com/news . مؤرشف من الأصل في 23 نوفمبر 2017.
  103. ↑ " تعتيم موضعي بكسلًا بكسلًا لشاشات الكريستال السائل ذات النطاق الديناميكي العالي "؛ هـ. تشين؛ ر. تشو؛ م. س. لي؛ س. ل. لي؛ س. ت. وو؛ المجلد 25، العدد 3؛ 6 فبراير 2017؛ أوبتكس إكسبرس 1973
  104. ↑ نظام إضاءة وجهاز عرض يتضمن هذا النظام؛ AJSM de Vaan؛ PB Schaareman؛ براءة اختراع أوروبية EP0606939B1؛ https://worldwide.espacenet.com/publicationDetails/biblio?CC=EP&NR=0606939B1&KC=B1&FT=D&ND=5&date=19980506&DB=EPODOC&locale=en_EP# مؤرشف في 24 يوليو 2020، في Wayback Machine
  105. ↑ كتيب قسم مواد وأنظمة العرض من 3M: حلول للشاشات الكبيرة: المظهر المناسب مهم؛ http://multimedia.3m.com/mws/media/977332O/display-materials-systems-strategies-for-large-displays.pdf مؤرشف بتاريخ 2 أغسطس 2017 في أرشيف الإنترنت (Wayback Machine) .
  106. ↑ "لوحة موشورية تحتوي على موشورات بنمط موجي، ووحدة إضاءة فوق بنفسجية تتضمن اللوحة الموشورية، وجهاز عرض بلوري سائل يتضمن وحدة الإضاءة فوق البنفسجية" . مؤرشف من الأصل في 19 مارس 2022. تم الاطلاع عليه في 3 سبتمبر 2020 .
  107. ↑ "StackPath" . LaserFocusWorld.com . سبتمبر 2007. مؤرشف من الأصل في 26 نوفمبر 2020. تم الاطلاع عليه في 3 سبتمبر 2020 .
  108. ↑ مستقطبات عاكسة واسعة النطاق تعتمد على الانكسار المزدوج الشكلي لشاشات الكريستال السائل فائقة الرقة؛ سو بان؛ إل. تان؛ إتش إس كوك؛ المجلد 25، العدد 15؛ 24 يوليو 2017؛ أوبتكس إكسبرس 17499؛ https://www.osapublishing.org/oe/viewmedia.cfm?uri=oe-25-15-17499&seq=0
  109. ↑ مقسم شعاع حساس للاستقطاب؛ دي جي بروير؛ إيه جي إس إم دي فان؛ جي برامبرنج؛ براءة الاختراع الأوروبية EP0428213B1؛ 27 يوليو 1994؛ https://worldwide.espacenet.com/publicationDetails/biblio?CC=EP&NR=0428213B1&KC=B1&FT=D# أرشفة 8 مارس 2021 في آلة Wayback .
  110. ↑ قصة نجاح في كفاءة الطاقة: انخفاض استهلاك الطاقة في أجهزة التلفاز مع ازدياد حجم الشاشة وأدائها، وفقًا لدراسة جديدة أجرتها جمعية تكنولوجيا المستهلك (CTA)؛ بيان صحفي 12 يوليو/تموز 2017؛ https://cta.tech/News/Press-Releases/2017/July/Energy-Efficiency-Success-Story-TV-Energy-Consump.aspx مؤرشف في 4 نوفمبر/تشرين الثاني 2017 على موقع Wayback Machine
  111. ↑ اتجاهات استهلاك الطاقة لأجهزة تلفزيون LCD من عام 2003 إلى عام 2015؛ بقلم ب. أوربان وك. روث؛ مركز فراونهوفر الأمريكي لأنظمة الطاقة المستدامة؛ التقرير النهائي المقدم إلى جمعية تكنولوجيا المستهلك؛ مايو 2017؛ http://www.cta.tech/cta/media/policyImages/policyPDFs/Fraunhofer-LCD-TV-Power-Draw-Trends-FINAL.pdf مؤرشف في 1 أغسطس 2017 على موقع Wayback Machine
  112. ↑ مركز تدريب إل جي. 2012 عرض تقديمي تدريبي حول فهم شاشة LCD T-CON، صفحة 7 .
  113. ↑ "مقدمة عن شاشات العرض الملونة بتقنية الكريستال السائل (LCD)، صفحة 14" (ملف PDF) . مؤرشف (ملف PDF) من النسخة الأصلية بتاريخ 7 مارس 2021. تم الاطلاع عليه بتاريخ 21 فبراير 2020 .
  114. ↑ إلكترونيات المستقبل. قائمة الأجزاء، برامج تشغيل شاشات LCD .
  115. ↑ "Compaq Portable III" . مؤرشف من الأصل في 2 يناير 2015. تم الاطلاع عليه في 20 يوليو 2015 .
  116. ↑ إريك واساتون (مخرج). جهاز كمبيوتر محمول IBM PS/2 P70 - شاشة بلازما قديمة .
  117. ↑ "جيم بوي: دليل المستخدم، الصفحة 12" . 12 فبراير 2011. مؤرشف من الأصل في 29 يونيو 2011. تم الاطلاع عليه في 12 فبراير 2011 .
  118. ↑ TJ Scheffer و J. Nehring، "شاشة LCD جديدة عالية التعدد"، Appl. Phys. Lett.، المجلد 48، العدد 10، الصفحات 1021-1023، نوفمبر 1984.
  119. ↑ PJ Wild, Matrix-addressed liquid crystal projection display, Digest of Technical Papers, International Symposium, Society for Information Display, June 1972, pp. 62–63.
  120. ↑ PM Alt, P. Pleshko قيود المسح الضوئي لشاشات الكريستال السائل، IEEE Trans. Electron Devices، المجلد ED-21، الصفحات 146-155، فبراير 1974.
  121. ↑ دليل الإلكترونيات الضوئية: التقنيات المُمكّنة (المجلد الثاني) . دار نشر CRC. 6 أكتوبر 2017. ISBN 978-1-4822-4181-5.
  122. ↑ ويبستر، جون ج.؛ إيرين، هاليت (19 ديسمبر 2017). دليل القياس والأجهزة والمستشعرات: القياسات الكهرومغناطيسية والبصرية والإشعاعية والكيميائية والطبية الحيوية . مطبعة سي آر سي. رقم ISBN 978-1-351-83333-2.
  123. ↑ شيفر، تي جيه؛ نيهرينغ، جيه. (15 نوفمبر 1984). "شاشة عرض بلورية سائلة جديدة عالية التعدد" . رسائل الفيزياء التطبيقية . 45 (10): 1021-1023 . رمز Bibcode : 1984ApPhL..45.1021S . doi : 10.1063/1.95048 . مؤرشف من الأصل في 23 يناير 2024. تم الاسترجاع في 23 يناير 2024 .
  124. ↑ جهاز عرض بلوري سائل مع خاصية التخلف المغناطيسي. مؤرشف في 8 مارس 2021 على موقع Wayback Machine ، من تأليف HA van Sprang و AJSM de Vaan؛ براءة اختراع أوروبية: EP0155033B1؛ 31 يناير 1990؛ تاريخ الإيداع: 24 فبراير 1984؛ https://worldwide.espacenet.com/publicationDetails/biblio?CC=EP&NR=0155033B1&KC=B1&FT=D&ND=4&date=19900131&DB=EPODOC&locale=en_EP# مؤرشف في 13 مارس 2021 على موقع Wayback Machine ؛ براءة اختراع أمريكية رقم US4664483A
  125. ↑ "منتجات شارب" . www.sharpsma.com . مؤرشف من الأصل بتاريخ 18 يناير 2020. تم الاطلاع عليه بتاريخ 25 ديسمبر 2019 .
  126. ↑ عرض المنتج مؤرشف بتاريخ 25 فبراير 2021 في أرشيف الإنترنت
  127. ↑ "مزايا تقنية الألوان المتسلسلة الميدانية" . تكنولوجيا أعمال التصنيع . 2 يونيو 2016. مؤرشف من الأصل في 2 يونيو 2016.
  128. ↑ "سامسونج تطور أكبر شاشة LCD في العالم (32 بوصة) بدون مرشح ألوان" .
  129. ↑ "شرح تقنية لوحة LCD" . مؤرشف من الأصل في 14 يناير 2012. تم الاطلاع عليه في 13 يناير 2012 .
  130. ↑ "عالم جديد كليًا من الألوان مع تقنية RGBW من إل جي" . m.engineeringnews.co.za . مؤرشف من الأصل بتاريخ 24 يوليو 2020. تم الاطلاع عليه بتاريخ 12 يوليو 2020 .
  131. ↑ "ما هو القرار؟" . RTINGS.com . مؤرشف من الأصل في 25 أبريل 2021. تم الاطلاع عليه في 12 يوليو 2020 .
  132. ↑ "كيف تستخدم إل جي الرياضيات التقريبية لتصنيف بعض أجهزة تلفزيون LCD الخاصة بها على أنها بدقة 4K" . TechHive . 21 سبتمبر 2016. مؤرشف من الأصل في 24 يناير 2021. تم الاطلاع عليه في 12 يوليو 2020 .
  133. ↑ "تلفزيونات إل جي LCD بدقة 4K تواصل استخدام تقنية RGBW المثيرة للجدل" . HD Guru . 27 يناير 2017. مؤرشف من الأصل في 28 فبراير 2021. تم الاطلاع عليه في 12 يوليو 2020 .
  134. ↑ "الفرق بين 4K وUHD، وظهور شهادة UHD Premium: شراء تلفزيون 4K: ما تحتاج معرفته عن HDCP 2.2 وHDMI 2.0 وHEVC وUHD" . HardwareZone.com.sg . 4 يناير 2020. مؤرشف من الأصل في 24 نوفمبر 2020. تم الاطلاع عليه في 12 يوليو 2020 .
  135. ↑ "مقارنة بين شاشة LG Optimus Black Nova وشاشة Galaxy S Super AMOLED" . مؤرشف من الأصل بتاريخ 3 سبتمبر 2011. تم الاطلاع عليه بتاريخ 14 سبتمبر 2011 .
  136. ↑ "AFFS & AFFS+" . التكنولوجيا . شركة Vertex LCD. مؤرشف من الأصل في 18 مايو 2016. تم الاسترجاع في 15 يونيو 2009 .
  137. ↑ كيه إتش لي؛ إتش واي كيم؛ كيه إتش بارك؛ إس جيه جانغ؛ آي سي بارك؛ جيه واي لي (يونيو 2006). "إمكانية قراءة خارجية مبتكرة لشاشة TFT-LCD محمولة بتقنية AFFS". ملخص أوراق المؤتمر التقني لجمعية عرض المعلومات . 37 (1): 1079-1082 . doi : 10.1889/1.2433159 . S2CID 129569963 .
  138. ↑ جاك هـ. بارك (15 يناير 2015). "الانسحاب السريع: شركة تصنيع شاشات LCD خاضعة لسيطرة تايوانية مهددة بالإغلاق دون استثمارات إضافية" . www.businesskorea.co.kr . مؤرشف من الأصل في 12 مايو 2015. تم الاطلاع عليه في 23 أبريل 2015 .
  139. ↑ "عمال كوريا الجنوبية في تايبيه يتظاهرون احتجاجًا على إغلاق المصانع" . www.taipeitimes.com . ١٣ فبراير ٢٠١٥. مؤرشف من الأصل في ٢٥ فبراير ٢٠٢١. تم الاطلاع عليه في ٢٣ أبريل ٢٠١٥ .
  140. ↑ "استحواذ شركة إكسبلور تكنولوجيز على شركة موشن - كيف حدث ذلك؟" . www.ruggedpcreview.com . ١٧ أبريل ٢٠١٥. مؤرشف من الأصل في ٧ يونيو ٢٠٢١. تم الاطلاع عليه في ٢٣ أبريل ٢٠١٥ .
  141. ↑ شركة NXP لأشباه الموصلات (21 أكتوبر 2011). "شاشات UM10764 ذات المحاذاة الرأسية (VA) وبرامج تشغيل شاشات LCD من NXP" (ملف PDF) . مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 14 مارس 2014. تم الاطلاع عليه بتاريخ 4 سبتمبر 2014 .
  142. ↑ أعلاه، يظهر محاذاة VA المتجانسة. "مقارنة تقنيات العرض: TN مقابل VA مقابل IPS" . TechSpot . مؤرشف من الأصل في 18 يونيو 2021. تم الاطلاع عليه في 3 فبراير 2020 .
  143. ↑ رحمن، محمد أسيكور؛ محمد سعيد، سوهانا؛ بالاموروغان، س (20 يونيو 2015). "البلورات السائلة ذات الطور الأزرق: استراتيجيات لتحقيق استقرار الطور وتطوير الأجهزة" . مجلة علوم وتكنولوجيا المواد المتقدمة . 16 (3) 033501. Bibcode : 2015STAdM..16c3501A . doi : 10.1088/1468-6996/16/3/033501 . ISSN 1468-6996 . PMC 5099819. PMID 27877782 .
  144. ↑ "سامسونج تقدم ضمانًا "خاليًا من عيوب البكسل" لشاشات LCD" . فوربس . 30 ديسمبر 2004. مؤرشف من الأصل في 20 أغسطس 2007. تم الاطلاع عليه في 3 سبتمبر 2007 .
  145. ↑ "ما هي سياسة سامسونج بشأن البكسلات الميتة؟" . سامسونج. 5 فبراير 2005. مؤرشف من الأصل في 4 مارس 2007. تم الاطلاع عليه في 3 أغسطس 2007 .
  146. ↑ "استبدال شاشة العرض (LCD) للبكسلات المعيبة - ThinkPad" . لينوفو. 25 يونيو 2007. مؤرشف من الأصل في 31 ديسمبر 2006. تم الاطلاع عليه في 13 يوليو 2007 .
  147. ↑ "مراقبة جودة شاشات الكريستال السائل - شركة Blaze Display Technology Co., Ltd" . www.blazedisplay.com . مؤرشف من الأصل في 5 فبراير 2024. تم الاطلاع عليه في 22 يناير 2024 .
  148. ↑ "Sony XBR Mura" . Hdtvtest.co.uk . 31 مارس 2007. مؤرشف من الأصل في 23 فبراير 2021. تم الاطلاع عليه في 15 أغسطس 2014 .
  149. ↑ تيتسو نوزاوا. " [ SID ] سطح الهاتف بالكامل يصبح شاشة LCD" . نيكاي تك-أون. مؤرشف من الأصل في 31 أكتوبر 2017. تم الاطلاع عليه في 10 يونيو 2009 .
  150. ↑ تشيدي أوتشي. "تطوير شاشات العرض ثنائية الاستقرار" . جامعة أكسفورد. مؤرشف من الأصل في 23 مايو 2008. تم الاطلاع عليه في 13 يوليو 2007 .
  151. ↑ "معايير شاشات LCD المعاصرة: تحليل موضوعي وذاتي (الصفحة 3)" . Xbitlabs.com. 23 يناير 2007. مؤرشف من الأصل في 1 نوفمبر 2014. تم الاطلاع عليه في 15 أغسطس 2014 .
  152. ↑ "قياس جودة إعادة إنتاج الألوان على أجهزة التلفاز والشاشات" (ملف PDF) . Rohde-schwarz.com. 13 أغسطس 2010. تم الاطلاع عليه بتاريخ 15 أغسطس 2014 .
  153. ↑ موقع Tom's Hardware: نتائج قياس استهلاك الطاقة لشاشات CRT مقابل شاشات TFT LCD "نتائج القياس: اختبار سطوع مختلف" مؤرشف في 6 يونيو 2020 على موقع Wayback Machine
  154. ↑ غوديل، أسلم؛ تشانغ، أندرو؛ فولينتي، روي؛ هيل، كيفن ب.؛ واداتز، ديل إي.؛ تشانغ، ألكسندر؛ غوديل، عائشة؛ تشانغ، لورين؛ فولينتي، رالف ل. (مايو 2013). "معدلات الكشف عن سلائل القولون والمستقيم Mo1598: مقارنة مستقبلية بين شاشة CRT مقاس 19 بوصة وشاشة LCD عالية الدقة مقاس 26 بوصة وشاشة بلازما عالية الدقة مقاس 42 بوصة، ومناظير القولون عالية الدقة مقابل مناظير القولون القياسية". التنظير الهضمي . 77 (5): AB440– AB441. doi : 10.1016/j.gie.2013.03.346 . ISSN 0016-5107 .
  155. ↑ "ورقة بيضاء لمقارنة تقنيات جدران الفيديو" (ملف PDF) . CineMassive. ص 7. مؤرشفة (ملف PDF) من الأصل بتاريخ 8 مارس 2021. تم الاطلاع عليها بتاريخ 14 مايو 2015 .
  156. ↑ "شاشة عرض مرنة بتقنية OLCD | التكنولوجيا | الإلكترونيات المرنة | فليكس إنيبل - فليكس إنيبل" . www.flexenable.com . مؤرشف من الأصل بتاريخ 7 مارس 2021. تم الاطلاع عليه بتاريخ 12 يناير 2020 .
  157. ↑ "شاشة LCD شفافة | لوحة عرض منحنية بدقة 4K" . برو ديسبلاي . 9 مارس 2020. مؤرشف من الأصل في 19 مارس 2020. تم الاطلاع عليه في 18 مارس 2020 .
  158. ↑ "شاشات UCIC المنحنية بدقة 4K بتقنية LCD" . موقع monitorzone . مؤرشف من الأصل بتاريخ 19 مارس 2020. تم الاطلاع عليه بتاريخ 12 يناير 2020 .
  159. ↑ "EDN - تطبيق تقنيات شاشات OLED وOLCD المرنة في الإلكترونيات الاستهلاكية -" . ١٩ أغسطس ٢٠١٩. مؤرشف من الأصل في ١٠ نوفمبر ٢٠٢٠. تم الاطلاع عليه في ١٢ يناير ٢٠٢٠ .
  160. ↑ M. d'Zmura, TP Janice Shen, Wei Wu, Homer Chen, and Marius Vassiliou (1998), “Contrast Gain Control for Color Image Quality,” IS&T/SPIE Conference on Human Vision and Electronic Imaging III, San Jose, California, January 1998, SPIE Vol. 3299, 194-201.
  161. ↑ "لوحة CineMassive CineView II LCD" . مؤرشفة من الأصل في 14 سبتمبر 2015. تم الاطلاع عليها في 14 مايو 2015 .
  162. ↑ "شاشة LCD مضيئة | فوجي فيلم | نغير العالم، خطوة بخطوة" . and-fujifilm.jp . مؤرشف من الأصل بتاريخ 25 فبراير 2021. تم الاطلاع عليه بتاريخ 12 يناير 2020 .
  163. ↑ "مواد عالية الأداء | فوجي فيلم العالمية" . www.fujifilm.com . مؤرشف من الأصل في 7 مارس 2021. تم الاطلاع عليه في 12 يناير 2020 .
  164. ↑ شرحٌ لسبب استخدام الإضاءة الخلفية بتقنية تعديل عرض النبضة، وآثارها الجانبية، "تعديل عرض النبضة على شاشات LCD"، مؤرشف في 6 مايو 2021، في أرشيف الإنترنت (Wayback Machine) ، TFT Central. تم الاطلاع عليه في يونيو 2012.
  165. ↑ مناقشات حول إجهاد العين الشديد مع جهاز MacBook Pro الجديد، "إجهاد العين الناتج عن الإضاءة الخلفية بتقنية LED في MacBook Pro"، مؤرشف في 3 فبراير 2018، في Wayback Machine ، منتديات دعم Apple. تم الاطلاع عليه في يونيو 2012.
  166. ↑ نقاش حول إجهاد العين الناتج عن شاشات LCD، "هل شاشة LED أفضل للعين من شاشة LCD؟" مؤرشف في 14 نوفمبر 2011، في أرشيف الإنترنت (Wayback Machine) ، موقع SuperUser. تم الاطلاع عليه في يونيو 2012.
  167. ↑ طالب أحد المستخدمين شركة ديل بتحسين إضاءة شاشات LCD الخلفية، بعنوان "طلب من ديل لزيادة تردد PWM للإضاءة الخلفية". مؤرشف بتاريخ 13 ديسمبر 2012 في أرشيف الإنترنت (Wayback Machine) ، منتدى دعم ديل. تم الاطلاع عليه في يونيو 2012.
  168. ↑ رابيلود، جاي. بوليمر عالي الأداء... إصدارات أوفريس. رقم ISBN 978-2-7108-1095-7– عبر كتب جوجل.
  169. ↑ أوديل، إميلي (15 أغسطس/آب 2008). "شاشتك المسطحة تُصدر غازات دفيئة" . ألترنيت . مؤرشف من الأصل في 29 يونيو/حزيران 2011. تم الاطلاع عليه في 3 مايو/أيار 2019 .
  170. ↑ «تعديل الدوحة لبروتوكول كيوتو» (ملف PDF) . Unfcc.int . مؤرشف (ملف PDF) من الأصل بتاريخ 24 ديسمبر 2022. تم الاطلاع عليه بتاريخ 2 مارس 2022 .
  171. هوغ ، هانا (2008). "الغاز الدفيء المفقود". مجلة نيتشر لتغير المناخ . 1 (808): 99-100 . رمز Bibcode : 2008NatCC...1...99H . doi : 10.1038/climate.2008.72 . ISSN 1758-678X .

للمزيد من القراءة

  • تطوير شاشات الكريستال السائل: مقابلة مع جورج جراي، جامعة هال، 2004 - فيديو من إنتاج مؤسسة فيجا للعلوم.
  • تاريخ البلورات السائلة لتيموثي ج. سلوكين ، عرض تقديمي ومقتطفات من كتاب البلورات التي تتدفق: أوراق كلاسيكية من تاريخ البلورات السائلة .
  • ديفيد دنمور وتيم سلوكين (2011) الصابون، والعلم، وأجهزة التلفزيون ذات الشاشات المسطحة: تاريخ البلورات السائلة ، مطبعة جامعة أكسفورد، رقم ISBN 978-0-19-954940-5.
  • أرتامونوف، أوليغ (23 يناير 2007). "معايير شاشات LCD المعاصرة: تحليل موضوعي وذاتي" . مختبرات X-bit. مؤرشف من الأصل في 16 مايو 2008. تم الاطلاع عليه في 17 مايو 2008 .
  • لمحة عامة عن تقنية شاشات الكريستال السائل ثلاثية الأبعاد (3LCD) ، تقنية العرض التقديمي
  • رسوم متحركة تشرح آلية عمل شاشات الكريستال السائل (LCD). مؤرشفة في 1 سبتمبر 2009 على موقع Wayback Machine.
