مستودع الخرائط الوطنية للمناجم

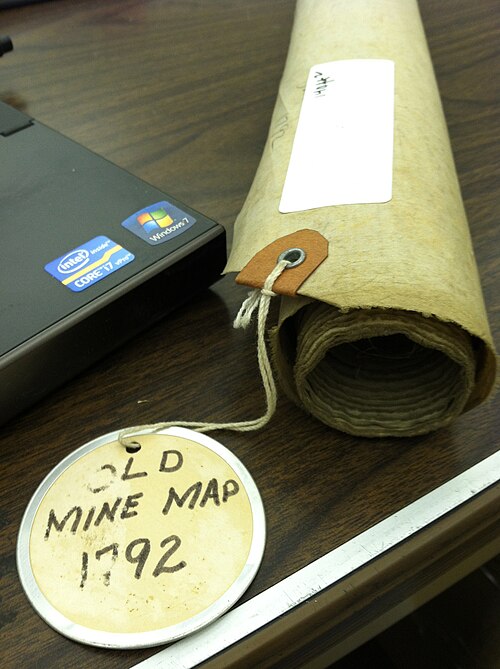

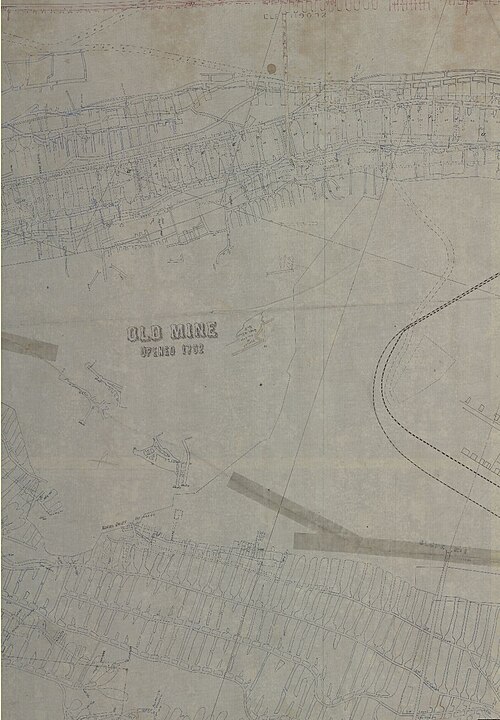

يُعدّ المستودع الوطني لخرائط المناجم ( NMMR ) ^{[ 1 ]} جزءًا من وزارة الداخلية الأمريكية (DOI)، مكتب استصلاح وإنفاذ قوانين التعدين السطحي (OSMRE أو OSM). ^{[ 2 ]} يقع المستودع في ضاحية غرين تري بمدينة بيتسبرغ ، بنسلفانيا ، ويتولى جمع وصيانة معلومات وصور خرائط المناجم على مستوى البلاد، بما في ذلك بيانات وخرائط مناجم الفحم في منطقة فحم الأنثراسيت بشمال شرق بنسلفانيا. ^{[ 3 ]} يوفر مرفق غرين تري ويخزن، رقميًا وعلى ميكروفيلم (بطاقات ذات فتحات)، ^{[ 4 ]} أكثر من 182,000 خريطة لمناجم مهجورة. يحتوي هذا المستودع على خرائط لأعمال التعدين من تسعينيات القرن الثامن عشر وحتى يومنا هذا. ^{[ 5 ]} وهو بمثابة مرجع لخرائط المناجم وغيرها من المعلومات المتعلقة بالمناجم السطحية والجوفية في جميع أنحاء الولايات المتحدة. كما يُستخدم كموقع لاسترجاع خرائط المناجم في حالات الطوارئ. يقدم المركز الوطني لسجلات المناجم خدمات متنوعة، بدءًا من استخراج البيانات المتعلقة بالمناجم لأغراض التحليل الاقتصادي، وصولًا إلى تقييم المخاطر المحتملة المرتبطة بالتعدين تحت الأرض. ومن خلال تحليل خرائط المناجم والمعلومات ذات الصلة، يُسهم المركز في دعم القطاعين العام والخاص في التنمية الصناعية والتجارية، وإنشاء الطرق السريعة، ^{[ 6 ]} والحفاظ على الصحة والسلامة العامة. إضافةً إلى ذلك، يقوم المركز بجمع وإعادة إنتاج وصيانة جرد وطني لخرائط المناجم والوثائق الداعمة لها، بما يخدم المصالح الخاصة والعامة.

أنشأ قانون الصحة والسلامة الفيدرالي لمناجم الفحم لعام 1969 مستودعًا وطنيًا لخرائط المناجم. ^{[ 7 ]} تم تمويل هذا المستودع وإسناده إلى وزارة الداخلية، مكتب المناجم (BOM) في عام 1970. أُنشئ مستودع في مكتب مكتب المناجم في بيتسبرغ وويلكس بار ، ^{[ 8 ]} بنسلفانيا، وغطى جميع الولايات الواقعة شرق نهر المسيسيبي باستثناء لويزيانا ومينيسوتا . هاتان الولايتان ، بالإضافة إلى أريزونا ونيو مكسيكو وداكوتا الشمالية وداكوتا الجنوبية ووايومنغ ويوتا وكولورادو وميسوري وكانساس ، غطتها مستودع منفصل في مركز عمليات مكتب المناجم الميداني في دنفر ، كولورادو . أما المستودع الرابع ، في سبوكان بولاية واشنطن، فقد احتوى على أرشيفات التعدين للولايات الغربية وهي واشنطن وأوريغون وكاليفورنيا ونيفادا ومونتانا وأيداهو .

في عام ١٩٨٢، نُقلت مسؤولية صيانة المستودع وموظفيه رسميًا إلى مكتب استصلاح وإنفاذ قوانين التعدين السطحي التابع لوزارة الداخلية الأمريكية. لاحقًا، عند حلّ مكتب استصلاح وإنفاذ قوانين التعدين السطحي في عام ١٩٩٦، جُمعت جميع الخرائط من مكاتبه في مستودع بيتسبرغ الحالي التابع لمكتب استصلاح وإنفاذ قوانين التعدين السطحي. أُغلق مستودع ويلكس-بار في عام ٢٠١١، ^{[ ٩ ]} ونُقلت مجموعته إلى مكتب بيتسبرغ، ^{[ ١٠ ]} الذي يُعرف باسم المستودع الوطني لخرائط المناجم.

لطالما تمثلت مهمة المستودع في الحصول على خرائط موثوقة لعمليات التعدين السابقة والحالية وحفظها على ميكروفيلم. وتُعطى الأولوية لخرائط المناجم في المناطق التي يكون فيها احتمال التأثير السلبي على البيئة أكبر. وإلى جانب كونه جهة أرشيفية معنية بحفظ خرائط المناجم، يُعدّ المستودع الوطني لسجلات المناجم (NMMR) مرجعًا أساسيًا للمعلومات المتعلقة بالمناجم. وتُتاح هذه المعلومات لهيئات المسح الجيولوجي الفيدرالية والولائية، ومكاتب التعدين الولائية، وشركات التعدين، وشركات النفط والغاز، والمحافظين على البيئة، ومنظمات البحث والتخطيط، وهيئات مكافحة تلوث المياه، ومخططي المدن والمناطق الصناعية، ومهندسي الطرق السريعة، ومقاولي البناء، ومطوري العقارات، والمواطنين.

يضم مركز NMMR اليوم أحدث تقنيات مسح الخرائط وأرشفتها لرقمنة الخرائط. ولا تزال طريقة الأرشفة الأساسية هي الميكروفيلم، على الرغم من أن مقتنيات المركز متاحة بشكل متزايد بصيغة رقمية.

يحتوي السجل الوطني لمناجم المعادن (NMMR) على خرائط رقمية وميكروفيلمية لمناجم الفحم والمعادن واللافلزات السطحية والجوفية في جميع أنحاء الولايات المتحدة. تتضمن بعض المعلومات التي يمكن الحصول عليها من هذا السجل ما يلي:

• أسماء المناجم والشركات
• مخططات منجم تحت الأرض
  • الغرف الرئيسية والغرف والأعمدة
  • فتحات الدخول، والأنفاق ، وفتحات سطح المنجم ، وأعمدة الحواجز، ومرافق التهوية
• خرائط الإغلاق (النهائية)
• المناجم المجاورة
• المعلومات الجيولوجية
  • اسم الطبقة ، سمك الطبقة، العمق، بيانات حفر الآبار ، المقاطع العرضية، خطوط الكنتور ، التراكيب، المكاشف الصخرية ، التحليلات
• البيانات الجغرافية
  • خطوط السكك الحديدية والمحطات المهجورة، وبلدات تعدين الفحم ، والمنشآت السطحية، والطرق، والبرك، والجداول، ونقاط مسح الممتلكات
• المناطق، والبلدات، والأقسام، والنطاقات ، والمقاطعات، والبلديات، وخطوط العرض والطول، وعلامات الارتفاع، وارتفاعات السطح
• مواقع آبار الغاز، وآبار النفط، وحفر الآبار ^{[ 11 ]}

يحصل المركز الوطني لسجلات المناجم على الخرائط من خلال حملات توعية عامة موجهة إلى الوكالات البيئية الحكومية والفيدرالية، بالإضافة إلى شركات التعدين، وشركات الهندسة والاستشارات، وشركات المسح، والجامعات، والأفراد. ويسعى المركز باستمرار إلى الحصول على تبرعات من خرائط المناجم لإضافتها إلى مجموعة الميكروفيلم/الرقمية. ^{[ 12 ]}

عند استلام الخرائط من جهة مانحة، يتم مسحها ضوئيًا وتخزينها في أرشيفات ميكروفيلمية ورقمية. تُعاد الخرائط، بالإضافة إلى صور ممسوحة ضوئيًا (عند الطلب)، إلى الجهة المانحة. لا يحتفظ المستودع بنسخ ورقية من الخرائط.

إجراءات

عند استلام الخرائط من المستودع، يُخصص لكل خريطة رقم تعريف فريد مكون من ستة أرقام (رقم الوثيقة). تُجهز جداول بيانات لكل خريطة تتضمن جميع المعلومات المتاحة، بما في ذلك: رقم وثيقة الخريطة، الولاية، المقاطعة، اسم المنجم، رقم تعريف المنجم (MSHA)، اسم الشركة، نوع المنجم، ومنطقة شبكة الإحداثيات العالمية المستعرضة ( UTM )، بالإضافة إلى خطي العرض والطول للنقطة المحددة جغرافيًا على الخريطة. تُدخل هذه المعلومات في نظام فهرسة خرائط المناجم. بعد ذلك، تُمسح الخرائط المصنفة ضوئيًا إلى صيغة رقمية وتُخزن على مصفوفة تخزين مخصصة بسعة 500 تيرابايت في المستودع . ^{[ 13 ]}

يستخدم NMMR أنواعًا مختلفة من معدات المسح الضوئي ^{[ 14 ]} لتسهيل أرشفة خرائط المناجم المتاحة في مجموعة متنوعة من الوسائط.

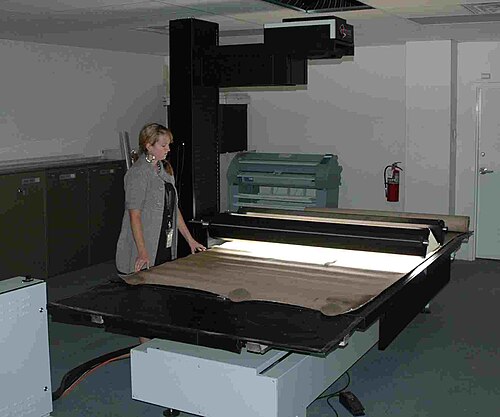

• ماسحان ضوئيان من نوع Cruse Table: CD 285/1100 ST/FA؛ CS 220 ST
  • مساحة المسح: 58 × 90 بوصة؛ 48 × 72 بوصة
  • أبيض وأسود، تدرج رمادي 8 أو 16 بت ، ألوان 24 أو 36 أو 48 بت
  • 220-630 نقطة في البوصة
  • حجم الملف: 1.1 جيجابايت

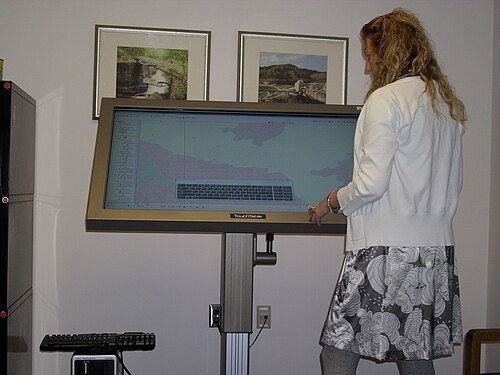

• طاولة اللمس
  • شاشة عرض 46 بوصة بدقة 1080 بكسل
  • دقة أصلية 1920 × 1080 بكسل
  • سطوع عالٍ (450 شمعة/م² )
  • تباين عالي (800:1)
  • يعرض البيانات على سطح طاولة حساس للمس
  • يمكن للفرق المتباعدة جغرافياً تصور الأفكار ومشاركتها في الوقت الفعلي
• 5 ماسحات ضوئية لبطاقات الفتحة من سلسلة Wicks and Wilson C
  • دقة تصل إلى 400 نقطة في البوصة
  • أبيض وأسود، أو تدرج الرمادي
  • نسبة تخفيض قابلة للبرمجة
  • يتمتع الماسحان الضوئيان بخاصية التغذية التلقائية.
  • امسح فيلم الفضة أو الديازونيوم
• ماسح ضوئي Colortrac Gx+ T56 ذو تنسيق عريض للغاية
  • يقبل الوسائط السميكة (0.8 بوصة).
  • دقة تصل إلى 600 نقطة في البوصة
  • سرعة المسح 1.5 بوصة/ثانية
  • نظام إضاءة LED ثنائي الاتجاه يعمل فورًا

يتم شحن الماسحات الضوئية الصغيرة المحمولة ذات الفتحة إلى الوكالات الحكومية كجزء من مبادرة واسعة النطاق لرسم خرائط المناجم تحت الأرض. ^{[ 15 ]}
