مسرع الجسيمات

📅 آخر تحديث: ٢٤ يوليو ٢٠٢٦
✍️ نُشر في: ٢٤ يوليو ٢٠٢٦
📷 يحتوي على 12 صور
الموسوعة الحرة
تيفاترون (الدائرة الخلفية) ، وهو مسرع جسيمات من نوع مصادم السنكروترون في مختبر فيرمي الوطني للمسرعات (فيرميلاب)، باتافيا، إلينوي، الولايات المتحدة الأمريكية. أُغلق عام 2011، وكان أقوى مسرع جسيمات في العالم حتى عام 2007، حيث كان يُسرّع البروتونات إلى طاقة تزيد عن 1 تيرا إلكترون فولت. تصطدم حزم البروتونات والبروتونات المضادة، التي تدور في اتجاهين متعاكسين في الحلقة الخلفية، عند نقطتي تقاطع مُستحثتين مغناطيسيًا.
رسم متحرك يوضح عملية تشغيل مسرع خطي ، يستخدم على نطاق واسع في كل من أبحاث الفيزياء وعلاج السرطان.

مسرع الجسيمات هو جهاز يستخدم المجالات الكهرومغناطيسية لدفع الأيونات إلى سرعات وطاقات عالية جدًا، وحصرها في حزم محددة بدقة . [ 1 ] [ 2 ] تُستخدم المسرعات الصغيرة في البحوث الأساسية في فيزياء الجسيمات . كما تُستخدم المسرعات كمصادر ضوء السنكروترون لدراسة فيزياء المادة المكثفة . وتُستخدم مسرعات الجسيمات الأصغر حجمًا في مجموعة واسعة من التطبيقات، بما في ذلك العلاج بالجسيمات لأغراض الأورام ، وإنتاج النظائر المشعة للتشخيص الطبي، وزرع الأيونات لتصنيع أشباه الموصلات ، ومطياف الكتلة المسرع لقياس النظائر النادرة مثل الكربون المشع .

تشمل المسرعات الكبيرة مصادم الأيونات الثقيلة النسبية في مختبر بروكهافن الوطني في نيويورك، وأكبر مسرع، وهو مصادم الهادرونات الكبير بالقرب من جنيف، سويسرا، والذي يُشغّله مركز سيرن . وهو مسرع تصادمي قادر على تسريع حزمتين من البروتونات إلى طاقة 6.5 تيرا إلكترون فولت ، ثمّ جعلهما تصطدمان وجهاً لوجه، ما يُولّد طاقات مركزية تبلغ 13 تيرا إلكترون فولت. يوجد أكثر من 30,000 مسرع قيد التشغيل حول العالم. [ 3 ] [ 4 ]

توجد فئتان أساسيتان من المُسرّعات: المُسرّعات الكهروستاتيكية والمُسرّعات الكهروديناميكية (أو الكهرومغناطيسية). [ 5 ] تستخدم مُسرّعات الجسيمات الكهروستاتيكية مجالات كهربائية ساكنة لتسريع الجسيمات. ومن أكثر أنواعها شيوعًا مولد كوكروفت-والتون ومولد فان دي غراف . ومن الأمثلة الصغيرة على هذه الفئة أنبوب أشعة الكاثود في أجهزة التلفزيون القديمة العادية. وتُحدد طاقة الحركة التي يُمكن للجسيمات الوصول إليها في هذه الأجهزة بجهد التسريع ، والذي يكون محدودًا بالانهيار الكهربائي . أما المُسرّعات الكهروديناميكية أو الكهرومغناطيسية ، فتستخدم مجالات كهرومغناطيسية متغيرة (إما الحث المغناطيسي أو مجالات الترددات الراديوية المتذبذبة ) لتسريع الجسيمات. وبما أن الجسيمات في هذه الأنواع يُمكنها المرور عبر مجال التسريع نفسه عدة مرات، فإن طاقة الخرج لا تكون محدودة بقوة مجال التسريع. وتُعد هذه الفئة، التي طُوّرت لأول مرة في عشرينيات القرن الماضي، أساسًا لمعظم المُسرّعات الحديثة واسعة النطاق.

يُعتبر كلٌّ من رولف وايدرو، وغوستاف إيزينغ، وليو زيلارد، وماكس ستينبيك، وإرنست لورانس روادًا في هذا المجال، إذ ابتكروا وبنوا أول مُسرِّع جسيمات خطي تشغيلي ، [6] وهو البيتاثرون، بالإضافة إلى السيكلوترون . ولأن هدف حزم الجسيمات في المُسرِّعات المبكرة كان عادةً ذرات المادة ، بهدف إحداث تصادمات مع أنويتها لدراسة التركيب النووي، فقد شاع استخدام مصطلح " مُحطِّمات الذرات" في القرن العشرين. [ 7 ] ولا يزال هذا المصطلح مستخدمًا على الرغم من أن العديد من المُسرِّعات الحديثة تُحدث تصادمات بين جسيمين دون ذريين ، بدلًا من جسيم ونواة ذرية. [ 8 ] [ 9 ] [ 10 ]

الاستخدامات

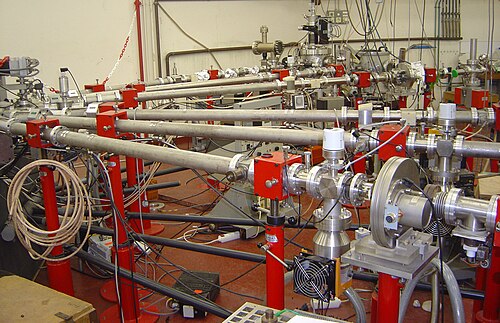

خطوط الحزم المؤدية من مسرع فان دي غراف إلى تجارب مختلفة، في الطابق السفلي من حرم جوسيو الجامعي في باريس .
مبنى يغطي أنبوب شعاع يبلغ طوله ميلين (3.2 كم) لمسرع ستانفورد الخطي (SLAC) في مينلو بارك، كاليفورنيا، وهو ثاني أقوى مسرع خطي في العالم.

تُعدّ حزم الجسيمات عالية الطاقة مفيدةً للبحوث الأساسية والتطبيقية في العلوم، وكذلك في العديد من المجالات التقنية والصناعية غير المرتبطة بالبحوث الأساسية. [ 11 ] يوجد ما يقارب 30,000 مُسرِّع جسيمات حول العالم؛ منها حوالي 1% فقط أجهزة بحثية بطاقات تزيد عن 1 جيجا إلكترون فولت ، بينما تُستخدم حوالي 44% منها في العلاج الإشعاعي ، و41% في زرع الأيونات ، و9% في المعالجة الصناعية والبحث العلمي، و4% في البحوث الطبية الحيوية وغيرها من البحوث منخفضة الطاقة. [ 12 ]

فيزياء الجسيمات

في أبسط الاستفسارات حول ديناميكيات وبنية المادة والفضاء والزمن، يسعى الفيزيائيون إلى دراسة أبسط أنواع التفاعلات عند أعلى الطاقات الممكنة. وتشمل هذه التفاعلات عادةً طاقات جسيمات تبلغ عدة جيجا إلكترون فولت ، وتفاعلات أبسط أنواع الجسيمات: اللبتونات (مثل الإلكترونات والبوزيترونات ) والكواركات للمادة، أو الفوتونات والغلوونات لكمات المجال . ونظرًا لعدم إمكانية الحصول على الكواركات المعزولة تجريبيًا بسبب الحصر اللوني ، فإن أبسط التجارب المتاحة تتضمن تفاعلات اللبتونات فيما بينها، ثم تفاعلات اللبتونات مع النيوكليونات ، التي تتكون من الكواركات والغلوونات. ولدراسة تصادمات الكواركات فيما بينها، يلجأ العلماء إلى تصادمات النيوكليونات، التي يمكن اعتبارها عند الطاقات العالية تفاعلات ثنائية بين الكواركات والغلوونات المكونة لها. يميل علماء فيزياء الجسيمات الأولية إلى استخدام آلات تقوم بإنشاء حزم من الإلكترونات والبوزيترونات والبروتونات والبروتونات المضادة ، تتفاعل مع بعضها البعض أو مع أبسط النوى (مثل الهيدروجين أو الديوتيريوم ) عند أعلى الطاقات الممكنة، والتي تبلغ عمومًا مئات الجيجا إلكترون فولت أو أكثر.

أكبر مسرع جسيمات وأعلى طاقة يستخدم في فيزياء الجسيمات الأولية هو مصادم الهادرونات الكبير (LHC) في CERN ، والذي يعمل منذ عام 2009. [ 13 ]

الفيزياء النووية وإنتاج النظائر

قد يستخدم علماء الفيزياء النووية وعلماء الكونيات حزمًا من نوى ذرية مجردة ، منزوعة الإلكترونات، لدراسة بنية النوى نفسها وتفاعلاتها وخصائصها، بالإضافة إلى المادة المكثفة عند درجات حرارة وكثافات عالية للغاية، كما كان يُعتقد في اللحظات الأولى للانفجار العظيم . غالبًا ما تتضمن هذه الدراسات تصادمات نوى ثقيلة - ذرات مثل الحديد أو الذهب - بطاقات تصل إلى عدة جيجا إلكترون فولت لكل نيوكليون . يُعد مصادم الأيونات الثقيلة النسبية (RHIC) في مختبر بروكهافن الوطني أكبر مسرع جسيمات من هذا النوع .

يمكن لمسرعات الجسيمات أيضًا إنتاج حزم من البروتونات، والتي بدورها تُنتج نظائر غنية بالبروتونات تُستخدم في المجال الطبي أو البحثي ، على عكس النظائر الغنية بالنيوترونات التي تُنتج في مفاعلات الانشطار . ومع ذلك، فقد أظهرت دراسات حديثة كيفية إنتاج الموليبدينوم -99 ، الذي يُنتج عادةً في المفاعلات، عن طريق تسريع نظائر الهيدروجين [ 14 ]، على الرغم من أن هذه الطريقة لا تزال تتطلب مفاعلًا لإنتاج التريتيوم . ومن الأمثلة على هذا النوع من الأجهزة جهاز LANSCE في مختبر لوس ألاموس الوطني .

إشعاع السنكروترون

تُصدر الإلكترونات المنتشرة عبر مجال مغناطيسي حزمًا ضوئية شديدة السطوع والتماسك عبر إشعاع السنكروترون . وله استخدامات عديدة في دراسة التركيب الذري، والكيمياء، وفيزياء المادة المكثفة، وعلم الأحياء، والتكنولوجيا. يوجد عدد كبير من مصادر ضوء السنكروترون حول العالم. ومن الأمثلة عليها في الولايات المتحدة: SSRL في مختبر SLAC الوطني للمسرعات ، وAPS في مختبر أرغون الوطني، وALS في مختبر لورانس بيركلي الوطني ، و NSLS-II في مختبر بروكهافن الوطني . أما في أوروبا، فتوجد MAX IV في لوند، السويد، و BESSY في برلين، ألمانيا، وDiamond في أوكسفوردشاير، المملكة المتحدة، وESRF في غرونوبل ، فرنسا، وقد استُخدم الأخير لاستخراج صور ثلاثية الأبعاد مفصلة للحشرات المحفوظة في الكهرمان. [ 15 ]

تُعدّ ليزرات الإلكترون الحر (FELs) فئةً خاصةً من مصادر الضوء تعتمد على إشعاع السنكروترون ، وتُنتج نبضات أقصر ذات تماسك زمني أعلى . ويُعتبر ليزر الإلكترون الحر المصمم خصيصًا ألمع مصدر للأشعة السينية في الكون المرئي. [ 16 ] ومن أبرز الأمثلة على ذلك ليزر LCLS في الولايات المتحدة الأمريكية، وليزر XFEL الأوروبي في ألمانيا. ويتزايد الاهتمام حاليًا بليزر الأشعة السينية اللينة ، الذي يفتح، جنبًا إلى جنب مع تقصير النبضات، آفاقًا جديدةً لعلم الأتوثانية . [ 17 ] وإلى جانب الأشعة السينية، تُستخدم ليزرات الإلكترون الحر لإصدار ضوء تيراهيرتز ، مثل ليزر FELIX في نيميغن بهولندا، وليزر TELBE في دريسدن بألمانيا، وليزر NovoFEL في نوفوسيبيرسك بروسيا.

وبالتالي هناك طلب كبير على مسرعات الإلكترون ذات الطاقة المعتدلة ( GeV ) والشدة العالية وجودة الحزمة العالية لتشغيل مصادر الضوء.

الأجهزة منخفضة الطاقة والعلاج بالجسيمات

من الأمثلة الشائعة لمسرعات الجسيمات أنابيب أشعة الكاثود الموجودة في أجهزة التلفاز ومولدات الأشعة السينية . تستخدم هذه المسرعات منخفضة الطاقة زوجًا واحدًا من الأقطاب الكهربائية بجهد مستمر يبلغ بضعة آلاف من الفولتات بينهما. في مولد الأشعة السينية، يكون الهدف نفسه أحد الأقطاب الكهربائية. يُستخدم مسرع جسيمات منخفض الطاقة يُسمى غرس الأيونات في تصنيع الدوائر المتكاملة .

عند الطاقات المنخفضة، تُستخدم حزم النوى المتسارعة أيضًا في الطب كعلاج بالجسيمات ، لعلاج السرطان.

أنواع مسرعات التيار المستمر القادرة على تسريع الجسيمات إلى سرعات كافية لإحداث تفاعلات نووية هي مولدات كوكروفت-والتون أو مضاعفات الجهد ، التي تحول التيار المتردد إلى تيار مستمر عالي الجهد، أو مولدات فان دي غراف التي تستخدم الكهرباء الساكنة المحمولة بواسطة الأحزمة.

تعقيم الأجهزة الطبية بالإشعاع

تُستخدم معالجة الحزم الإلكترونية بشكل شائع في التعقيم. وتُعدّ الحزم الإلكترونية تقنية تشغيل وإيقاف، توفر معدل جرعة أعلى بكثير من أشعة غاما أو الأشعة السينية المنبعثة من النظائر المشعة مثل الكوبالت-60 ( 60Co ) أو السيزيوم-137 ( 137Cs ). وبفضل معدل الجرعة الأعلى، يقل وقت التعرض المطلوب، ويقل تحلل البوليمر. ولأن الإلكترونات تحمل شحنة كهربائية، فإن الحزم الإلكترونية أقل اختراقًا من أشعة غاما والأشعة السينية. [ 18 ]

مسرعات الجسيمات الكهروستاتيكية

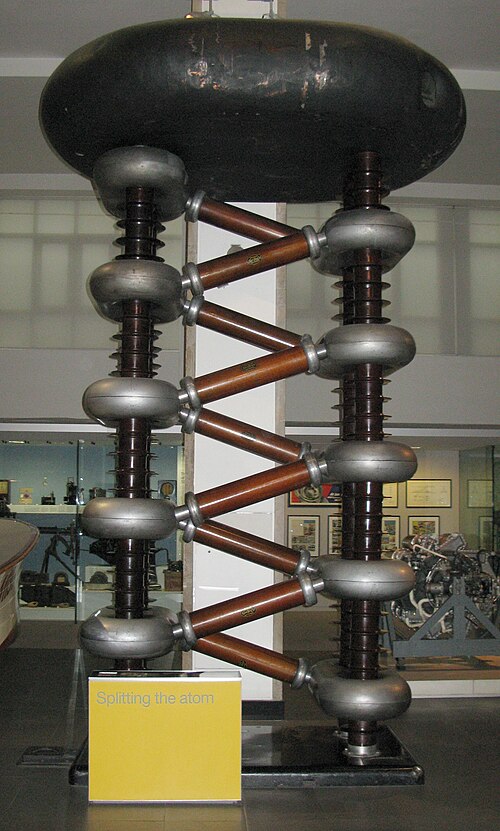

مولد كوكروفت -والتون ( فيليبس ، 1937)، موجود في متحف العلوم (لندن) .
مسرع فان دي غراف خطي أحادي المرحلة من ستينيات القرن الماضي بقدرة 2  ميغا إلكترون فولت، تم فتحه هنا للصيانة

تاريخيًا، استخدمت المسرعات الأولى تقنية بسيطة تعتمد على جهد كهربائي ثابت عالٍ لتسريع الجسيمات المشحونة. كان الجسيم المشحون يُسرَّع عبر أنبوب مفرغ من الهواء مزود بقطب كهربائي عند كل طرف، مع وجود فرق جهد ثابت بينهما. ولأن الجسيم يمر عبر فرق الجهد مرة واحدة فقط، كانت الطاقة الناتجة محدودة بجهد التسريع للجهاز. ورغم أن هذه الطريقة لا تزال شائعة جدًا اليوم، حيث يفوق عدد المسرعات الكهروستاتيكية أي نوع آخر بكثير، إلا أنها أنسب للدراسات التي تتطلب طاقة منخفضة نظرًا للحد العملي للجهد الذي يبلغ حوالي 1  ميجا فولت للأجهزة المعزولة بالهواء، أو 30  ميجا فولت عند تشغيل المسرع في خزان غاز مضغوط ذي قوة عزل كهربائي عالية ، مثل سداسي فلوريد الكبريت . أما في المسرع الترادفي، فيُستخدم الجهد مرتين لتسريع الجسيمات، وذلك بعكس شحنة الجسيمات أثناء وجودها داخل الطرف. هذا ممكن من خلال تسريع النوى الذرية باستخدام الأنيونات ( الأيونات المشحونة سلبًا )، ثم تمرير الشعاع عبر رقاقة رقيقة لنزع الإلكترونات من الأنيونات داخل الطرفية ذات الجهد العالي، وتحويلها إلى كاتيونات (الأيونات المشحونة إيجابًا)، والتي يتم تسريعها مرة أخرى عند مغادرتها الطرفية.

يُعدّ مُسرّع كوكروفت-والتون ، الذي يستخدم مُضاعف جهد ثنائي-مكثف لإنتاج جهد عالٍ، ومُسرّع فان دي غراف ، الذي يستخدم حزامًا قماشيًا متحركًا لنقل الشحنة إلى قطب الجهد العالي، النوعين الرئيسيين من المُسرّعات الكهروستاتيكية . وعلى الرغم من أن المُسرّعات الكهروستاتيكية تُسرّع الجسيمات على طول خط مستقيم، إلا أن مصطلح "المُسرّع الخطي" يُستخدم غالبًا للمُسرّعات التي تستخدم مجالات كهربائية متذبذبة بدلًا من المجالات الكهربائية الساكنة.

مسرعات الجسيمات الكهروديناميكية (الكهرومغناطيسية)

نظراً للحد الأقصى للجهد العالي الذي يفرضه التفريغ الكهربائي، تُستخدم تقنيات تعتمد على المجالات الديناميكية بدلاً من المجالات الثابتة لتسريع الجسيمات إلى طاقات أعلى. يمكن أن ينشأ التسارع الكهروديناميكي من آليتين: الحث المغناطيسي غير الرنيني ، أو الدوائر أو التجاويف الرنانة المُثارة بواسطة مجالات الترددات الراديوية المتذبذبة . [ 19 ] يمكن أن تكون مسرعات الكهروديناميكية خطية ، حيث تتسارع الجسيمات في خط مستقيم، أو دائرية ، باستخدام المجالات المغناطيسية لثني الجسيمات في مدار دائري تقريباً.

مسرعات الحث المغناطيسي

تعمل مسرعات الحث المغناطيسي على تسريع الجسيمات عن طريق الحث الناتج عن مجال مغناطيسي متزايد، كما لو كانت الجسيمات هي الملف الثانوي في محول كهربائي. يُولّد المجال المغناطيسي المتزايد مجالًا كهربائيًا دائريًا يمكن ضبطه لتسريع الجسيمات. يمكن أن تكون مسرعات الحث خطية أو دائرية.

مسرعات الحث الخطي

تستخدم مسرعات الحث الخطي تجاويف حث غير رنانة محملة بالفريت. يمكن اعتبار كل تجويف بمثابة قرصين كبيرين على شكل حلقات متصلة بأنبوب أسطواني خارجي. يوجد بين القرصين ملف حلقي من الفريت. يؤدي تطبيق نبضة جهد بين القرصين إلى زيادة المجال المغناطيسي الذي ينقل الطاقة حثيًا إلى حزمة الجسيمات المشحونة. [ 20 ]

اخترع كريستوفيلوس معجل الحث الخطي في ستينيات القرن العشرين. [ 21 ] تتميز معجلات الحث الخطي بقدرتها على تسريع تيارات شعاعية عالية جدًا (>1000  أمبير) في نبضة قصيرة واحدة. وقد استُخدمت لتوليد الأشعة السينية للتصوير الإشعاعي الوميضي (مثل جهاز DARHT في مختبر لوس ألاموس الوطني )، كما تم النظر في استخدامها كحاقنات جسيمات للاندماج النووي بالحصر المغناطيسي، وكمحركات لأشعة الليزر الإلكترونية الحرة .

بيتاترون

البيتاثرون هو مُسرِّع حث مغناطيسي دائري، اخترعه دونالد كيرست عام 1940 لتسريع الإلكترونات . يعود أصل الفكرة إلى العالم النرويجي الألماني رولف ويدرو . [ 22 ] [ 23 ] تستخدم هذه الأجهزة، مثل السنكروترونات، مغناطيسًا حلقيًا على شكل كعكة (انظر أدناه) مع مجال مغناطيسي متزايد دوريًا، لكنها تُسرِّع الجسيمات بالحث الناتج عن المجال المغناطيسي المتزايد، كما لو كانت الملف الثانوي في محول كهربائي، وذلك بسبب تغير التدفق المغناطيسي عبر المدار. [ 24 ] [ 25 ]

يتطلب تحقيق نصف قطر مداري ثابت مع توفير المجال الكهربائي المتسارع المناسب أن يكون التدفق المغناطيسي الذي يربط المدار مستقلاً إلى حد ما عن المجال المغناطيسي الموجود على المدار، مما يؤدي إلى انحناء الجسيمات في منحنى ذي نصف قطر ثابت. وقد كانت هذه الأجهزة محدودة عمليًا بسبب الخسائر الإشعاعية الكبيرة التي تعاني منها الإلكترونات التي تتحرك بسرعة تقارب سرعة الضوء في مدار ذي نصف قطر صغير نسبيًا.

المسرعات الخطية

مكون حديث للمسرع الخطي متعدد الخلايا يعمل بترددات الراديو فائقة التوصيل .

في مُسرِّع الجسيمات الخطي (ليناك)، تُسرَّع الجسيمات في خط مستقيم باتجاه هدف مُراد دراسته عند أحد طرفيه. تُستخدم هذه المُسرِّعات غالبًا لإعطاء الجسيمات دفعة أولية منخفضة الطاقة قبل حقنها في مُسرِّعات دائرية. يُعد مُسرِّع ستانفورد الخطي (SLAC) أطول مُسرِّع خطي في العالم، إذ يبلغ طوله 3 كيلومترات (1.9 ميل) . كان SLAC في الأصل مُصادمًا للإلكترونات والبوزيترونات ، ولكنه الآن ليزر إلكتروني حر للأشعة السينية .

تستخدم مسرعات الجسيمات الخطية عالية الطاقة مصفوفة خطية من الصفائح (أو أنابيب الانجراف) يُطبق عليها مجال كهربائي متناوب عالي الطاقة. عندما تقترب الجسيمات من صفيحة، تتسارع نحوها بفعل شحنة معاكسة القطبية مطبقة عليها. وعند مرورها عبر ثقب في الصفيحة، تنعكس القطبية بحيث تتنافر معها الصفيحة، فتتسارع الجسيمات نحو الصفيحة التالية. عادةً ما يتم تسريع تيار من "حزم" الجسيمات، لذا يُطبق جهد متناوب مضبوط بدقة على كل صفيحة لتكرار هذه العملية باستمرار لكل حزمة.

عندما تقترب الجسيمات من سرعة الضوء، يصبح معدل تبديل المجالات الكهربائية مرتفعًا جدًا لدرجة أنها تعمل بترددات الراديو ، ولذلك يتم استخدام تجاويف الميكروويف في الآلات ذات الطاقة العالية بدلاً من الألواح البسيطة.

تُستخدم المسرعات الخطية على نطاق واسع في الطب ، في العلاج الإشعاعي والجراحة الإشعاعية . تعمل المسرعات الخطية الطبية على تسريع الإلكترونات باستخدام الكليسترون وترتيب مغناطيسي معقد للانحناء ينتج عنه حزمة من الطاقةتتراوح طاقة الإلكترونات بين 6 و30 ميغا إلكترون  فولت . يمكن استخدام الإلكترونات مباشرةً أو تصادمها مع هدف لإنتاج حزمة من الأشعة السينية . وقد حلت موثوقية حزمة الإشعاع الناتجة ومرونتها ودقتها محل استخدام علاج الكوبالت-60 القديم كأداة علاجية إلى حد كبير.

معجلات الترددات الراديوية الدائرية أو الدورية

في المُسرِّع الدائري، تتحرك الجسيمات في مسار دائري حتى تصل إلى طاقة كافية. ويتم عادةً ثني مسار الجسيم على شكل دائرة باستخدام مغانط كهربائية . وتكمن ميزة المُسرِّعات الدائرية على المُسرِّعات الخطية في أن تصميمها الحلقي يسمح بالتسارع المستمر، حيث يمكن للجسيم أن ينتقل فيها إلى ما لا نهاية. ومن المزايا الأخرى أن المُسرِّع الدائري أصغر حجمًا من المُسرِّع الخطي ذي القدرة المُماثلة (أي أن المُسرِّع الخطي يجب أن يكون طويلًا جدًا ليُعادل قدرة المُسرِّع الدائري).

اعتمادًا على الطاقة ونوع الجسيم المُسرَّع، تعاني المُسرِّعات الدائرية من عيب يتمثل في انبعاث إشعاع السنكروترون من الجسيمات . فعند تسريع أي جسيم مشحون، ينبعث منه إشعاع كهرومغناطيسي وانبعاثات ثانوية . ولأن الجسيم الذي يتحرك في دائرة يتسارع دائمًا نحو مركزها، فإنه يشع باستمرار باتجاه مماس الدائرة. يُسمى هذا الإشعاع ضوء السنكروترون ، ويعتمد بشكل كبير على كتلة الجسيم المُسرَّع. لهذا السبب، فإن العديد من مُسرِّعات الإلكترونات عالية الطاقة هي مُسرِّعات خطية. مع ذلك، تُبنى بعض المُسرِّعات ( السينكروترونات ) خصيصًا لإنتاج ضوء السنكروترون ( الأشعة السينية ).

بما أن النظرية النسبية الخاصة تنص على أن المادة تتحرك دائمًا بسرعة أقل من سرعة الضوء في الفراغ ، ففي مسرعات الجسيمات عالية الطاقة، مع ازدياد الطاقة، تقترب سرعة الجسيمات من سرعة الضوء كحد أقصى، لكنها لا تبلغها أبدًا. لذلك، لا يفكر علماء فيزياء الجسيمات عادةً من منظور السرعة، بل من منظور طاقة الجسيم أو زخمه ، والذي يُقاس عادةً بوحدة الإلكترون فولت (eV). ومن المبادئ المهمة للمسرعات الدائرية، وحزم الجسيمات عمومًا، أن انحناء مسار الجسيم يتناسب طرديًا مع شحنة الجسيم والمجال المغناطيسي، ولكنه يتناسب عكسيًا مع الزخم (الذي يكون عادةً نسبيًا ) .

السيكلوترونات

في أغسطس 1939، كان السيكلوترون ذو الستين بوصة في مختبر لورانس للإشعاع بجامعة كاليفورنيا في بيركلي، والذي يبلغ قطر أقطابه المغناطيسية 60 بوصة (5 أقدام، 1.5 متر)، أقوى مسرّع جسيمات في العالم آنذاك. استخدمه غلين تي. سيبورغ وإدوين ماكميلان (على اليمين) لاكتشاف البلوتونيوم والنبتونيوم والعديد من العناصر والنظائر العابرة لليورانيوم الأخرى، وهو الاكتشاف الذي نالا عنه جائزة نوبل في الكيمياء عام 1951.

كانت السيكلوترونات ، التي اخترعها إرنست لورانس في جامعة كاليفورنيا، بيركلي عام 1929 ، أولى المسرعات الدائرية العاملة . تتكون السيكلوترونات من زوج واحد من الصفائح المجوفة على شكل حرف D لتسريع الجسيمات، ومغناطيس ثنائي القطب كبير واحد لثني مسارها في مدار دائري. من الخصائص المميزة للجسيمات المشحونة في مجال مغناطيسي منتظم وثابت B أنها تدور بفترة ثابتة، بتردد يُسمى تردد السيكلوترون ، طالما أن سرعتها صغيرة مقارنة بسرعة الضوء c . هذا يعني أنه يمكن تشغيل صفائح التسريع D في السيكلوترون بتردد ثابت بواسطة مصدر طاقة تسريع بترددات الراديو، حيث يتحرك الشعاع حلزونيًا للخارج باستمرار. تُحقن الجسيمات في مركز المغناطيس وتُستخرج من الحافة الخارجية عند أقصى طاقة لها.

تصل السيكلوترونات إلى حد أقصى للطاقة بسبب التأثيرات النسبية ، حيث تصبح الجسيمات أكثر كتلةً فعليًا، مما يؤدي إلى انخفاض ترددها السيكلوتروني وعدم تزامنها مع تردد الراديو المُسرِّع. لذلك، لا تستطيع السيكلوترونات البسيطة تسريع البروتونات إلا إلى طاقة تبلغ حوالي 15 مليون إلكترون فولت (15 ميجا إلكترون  فولت، ما يعادل سرعة تقارب 10% من سرعة الضوء )، لأن البروتونات تفقد طورها مع المجال الكهربائي المُحرِّك. إذا تم تسريعها أكثر، سيستمر الشعاع في الدوران حلزونيًا نحو الخارج إلى نصف قطر أكبر، لكن الجسيمات لن تكتسب سرعة كافية لإكمال الدائرة الأكبر بالتزامن مع تردد الراديو المُسرِّع. ولمراعاة التأثيرات النسبية، يجب زيادة المجال المغناطيسي إلى أنصاف أقطار أكبر، كما هو الحال في السيكلوترونات متساوية الزمن . ومن الأمثلة على السيكلوترونات متساوية الزمن سيكلوترون PSI Ring في سويسرا، الذي يُنتج بروتونات بطاقة 590  ميجا إلكترون فولت، ما يعادل حوالي 80% من سرعة الضوء. تتمثل ميزة هذا السيكلوترون في أقصى تيار بروتوني يمكن استخراجه، والذي يبلغ حاليًا 2.2  مللي أمبير. وتتوافق الطاقة والتيار مع  قدرة شعاع تبلغ 1.3 ميجاوات، وهي الأعلى بين جميع المسرعات الموجودة حاليًا.

السنكروترونات والسيكلوترونات المتزامنة

مغناطيس في السنكروترون في مركز أورساي للعلاج بالبروتونات

يمكن تعديل السيكلوترون الكلاسيكي لزيادة حد طاقته. وكان أول نهج تاريخي هو السنكروسيكلوترون ، الذي يُسرّع الجسيمات في حزم. ويستخدم مجالًا مغناطيسيًا ثابتًا.ب{\displaystyle B}لكنها تقلل من تردد مجال التسارع للحفاظ على تزامن الجسيمات أثناء دورانها الحلزوني للخارج، بما يتوافق مع تردد رنين السيكلوترون الخاص بها والذي يعتمد على كتلتها . يعاني هذا النهج من انخفاض متوسط ​​شدة الحزمة بسبب التكتل، بالإضافة إلى الحاجة إلى مغناطيس ضخم ذي نصف قطر كبير ومجال ثابت على مدار أوسع يتطلبه استخدام طاقة عالية.

النهج الثاني لحل مشكلة تسريع الجسيمات النسبية هو السيكلوترون المتزامن . في هذا النوع من الهياكل، يُحافظ على تردد مجال التسريع (وتردد رنين السيكلوترون) ثابتًا لجميع الطاقات عن طريق تشكيل أقطاب المغناطيس لزيادة المجال المغناطيسي مع نصف القطر. وبالتالي، تتسارع جميع الجسيمات في فترات زمنية متزامنة . تقطع الجسيمات ذات الطاقة الأعلى مسافة أقصر في كل دورة مقارنةً بما تقطعه في السيكلوترون التقليدي، مما يحافظ على تزامنها مع مجال التسريع. تتمثل ميزة السيكلوترون المتزامن في قدرته على توفير حزم مستمرة ذات شدة متوسطة أعلى، وهو أمر مفيد لبعض التطبيقات. أما عيوبه الرئيسية فتتمثل في حجم وتكلفة المغناطيس الكبير المطلوب، وصعوبة تحقيق قيم المجال المغناطيسي العالية اللازمة عند الحافة الخارجية للهيكل.

لم يتم بناء أجهزة السنكروترون منذ تطوير السيكلوترون المتزامن.

السنكروترونات

صورة جوية لحلقة تيفاترون (الحلقة الخلفية) وحلقة الحقن الرئيسية (الحلقة الأمامية غير الدائرية تمامًا) في مختبر فيرميلاب . تحتوي حلقة تيفاترون أيضًا على الحلقة الرئيسية، ولا يزال جزء منها يُستخدم لإجراء تجارب لاحقة. أما حلقة الحقن الرئيسية في الأسفل (بقطر يُقارب نصف قطر تيفاترون) فهي مُخصصة للتسريع الأولي وتبريد الحزمة وتخزينها، وما إلى ذلك.

للوصول إلى طاقات أعلى، بكتلة نسبية تقترب من كتلة سكون الجسيمات أو تتجاوزها (بالنسبة للبروتونات، مليارات الإلكترون فولت أو GeV )، من الضروري استخدام السنكروترون . وهو مُسرِّع تُسرَّع فيه الجسيمات في حلقة ذات نصف قطر ثابت. ومن مزاياه المباشرة على السيكلوترونات أن المجال المغناطيسي لا يحتاج إلا أن يكون موجودًا فوق المنطقة الفعلية لمدارات الجسيمات، وهي أضيق بكثير من منطقة الحلقة. (كان قطر قطب المغناطيس في أكبر سيكلوترون بُني في الولايات المتحدة 4.7 متر ، بينما يبلغ قطر السنكروترونات مثل مصادم الإلكترونات والبوزيترونات الكبير (LEP ) ومصادم الهادرونات الكبير (LHC) حوالي 10 كيلومترات. ويبلغ قطر فتحة شعاعي مصادم الهادرونات الكبير سنتيمترًا واحدًا تقريبًا). يحتوي مصادم الهادرونات الكبير على 16 تجويفًا بترددات الراديو، و1232 مغناطيسًا ثنائي القطب فائق التوصيل لتوجيه الحزمة، و24 مغناطيسًا رباعي الأقطاب لتركيز الحزمة. [ 26 ] حتى مع هذا الحجم، فإن مصادم الهادرونات الكبير محدود بقدرته على توجيه الجسيمات دون أن تنحرف عن مسارها. ويُفترض نظرياً أن هذا الحد يحدث عند طاقة 14 تيرا إلكترون فولت. [ 27 ]

مع ذلك، ولأن زخم الجسيمات يزداد أثناء التسارع، فمن الضروري زيادة شدة المجال المغناطيسي B بما يتناسب مع ذلك للحفاظ على انحناء ثابت للمدار. ونتيجة لذلك، لا تستطيع السنكروترونات تسريع الجسيمات بشكل مستمر، كما تفعل السيكلوترونات، بل يجب أن تعمل بشكل دوري، حيث تُزود الجسيمات في حزم، تُنقل إلى هدف أو حزمة خارجية على شكل دفعات شعاعية كل بضع ثوانٍ عادةً.

بما أن السنكروترونات عالية الطاقة تقوم بمعظم عملها على الجسيمات التي تتحرك بالفعل بسرعة تقارب سرعة الضوء c ، فإن الوقت اللازم لإكمال دورة واحدة للحلقة ثابت تقريبًا، وكذلك تردد رنانات تجويف الترددات الراديوية المستخدمة لدفع التسارع.

في السنكروترونات الحديثة، تكون فتحة الحزمة صغيرة، ولا يغطي المجال المغناطيسي كامل مساحة مدار الجسيم كما هو الحال في السيكلوترون، مما يسمح بفصل العديد من الوظائف الضرورية. فبدلاً من مغناطيس ضخم واحد، يوجد خط من مئات المغناطيسات المنحنية، تحيط (أو محاطة) بأنابيب توصيل مفرغة من الهواء. شهد تصميم السنكروترونات ثورة في أوائل الخمسينيات من القرن الماضي مع اكتشاف مفهوم التركيز القوي . [ 28 ] [ 29 ] [ 30 ] يتم تركيز الحزمة بشكل مستقل بواسطة مغناطيسات رباعية الأقطاب متخصصة ، بينما يتم تسريع الجسيمات في أقسام ترددات راديوية منفصلة، ​​على غرار المسرعات الخطية القصيرة. [ 31 ] كما أنه ليس من الضروري أن تكون الآلات الدورية دائرية، بل قد يحتوي أنبوب الحزمة على أقسام مستقيمة بين المغناطيسات حيث يمكن أن تتصادم الحزم، أو تُبرد، وما إلى ذلك. وقد تطور هذا إلى مجال مستقل تمامًا، يُسمى "فيزياء الحزم" أو "بصريات الحزم". [ 32 ]

قد تقوم مسرعات الجسيمات الحديثة الأكثر تعقيدًا، مثل تيفاترون وإل إي بي وإل إتش سي، بنقل حزم الجسيمات إلى حلقات تخزين مغناطيسية ذات مجال مغناطيسي ثابت، حيث يمكنها الاستمرار في الدوران لفترات طويلة لإجراء التجارب أو لمزيد من التسريع. وتُعدّ أجهزة الطاقة العالية، مثل تيفاترون وإل إتش سي، في الواقع مجمعات تسريع، تتألف من سلسلة من العناصر المتخصصة المتصلة على التوالي، بما في ذلك مسرعات خطية لتكوين الحزمة الأولية، ومسرع جسيمات واحد أو أكثر منخفض الطاقة للوصول إلى طاقة متوسطة، وحلقات تخزين حيث يمكن تجميع الحزم أو "تبريدها" (مما يقلل من فتحة المغناطيس المطلوبة ويسمح بتركيز أدق؛ انظر تبريد الحزمة )، وحلقة كبيرة أخيرة للتسريع النهائي وإجراء التجارب.

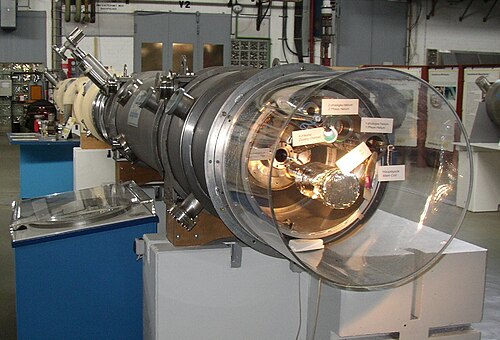

جزء من مسرع الإلكترونات في مركز أبحاث الإلكترونات المتزامنة (DESY)
مسرعات الإلكترون

تراجعت شعبية مسرعات الإلكترونات الدائرية في فيزياء الجسيمات تقريبًا في نفس الفترة التي بُني فيها مسرع الجسيمات الخطي في مركز SLAC ، وذلك لأن خسائر السنكروترون فيها كانت تُعتبر باهظة التكلفة، ولأن شدة حزمتها كانت أقل من شدة حزم المسرعات الخطية غير النبضية. وكان مسرع الإلكترونات السنكروتروني في جامعة كورنيل ، الذي بُني بتكلفة منخفضة في أواخر سبعينيات القرن الماضي، أول مسرع في سلسلة من مسرعات الإلكترونات الدائرية عالية الطاقة التي بُنيت لفيزياء الجسيمات الأساسية، وكان آخرها مسرع الإلكترونات والإلكترونات الكبير (LEP ) الذي بُني في مركز CERN، والذي استُخدم من عام 1989 حتى عام 2000.

تم بناء عدد كبير من السنكروترونات الإلكترونية في العقدين الماضيين، كجزء من مصادر ضوء السنكروترون التي تصدر ضوءًا فوق بنفسجيًا وأشعة سينية؛ انظر أدناه.

مصادر إشعاع السنكروترون

تم بناء بعض المسرعات الدائرية لتوليد إشعاع (يُسمى ضوء السنكروترون ) على شكل أشعة سينية، تُعرف أيضًا باسم إشعاع السنكروترون، على سبيل المثال مصدر ضوء الماس الذي تم بناؤه في مختبر رذرفورد أبليتون في إنجلترا ، أو مصدر الفوتونات المتقدم في مختبر أرغون الوطني في إلينوي ، الولايات المتحدة الأمريكية. تُعد الأشعة السينية عالية الطاقة مفيدة في التحليل الطيفي للأشعة السينية للبروتينات أو بنية الامتصاص الدقيقة للأشعة السينية (XAFS)، على سبيل المثال.

ينبعث إشعاع السنكروترون بقوة أكبر من الجسيمات الأخف، لذا فإن هذه المسرعات هي بالضرورة مسرعات إلكترونية . يتيح إشعاع السنكروترون تصويرًا أفضل، كما تم بحثه وتطويره في جهاز SPEAR التابع لمختبر SLAC .

معجلات التدرج المتناوب ذات المجال الثابت

تُتيح مُسرّعات التدرج المتناوب ذات المجال الثابت (FFA) ، التي تستخدم مجالًا مغناطيسيًا ثابتًا زمنيًا مع تغير شعاعي لتحقيق تركيز قوي ، تسريع الحزمة بمعدل تكرار عالٍ ولكن بانتشار شعاعي أصغر بكثير من حالة السيكلوترون. وتُحقق مُسرّعات التدرج المتناوب متساوية الزمن، مثل السيكلوترونات متساوية الزمن، تشغيلًا مستمرًا للحزمة، ولكن دون الحاجة إلى مغناطيس انحناء ثنائي القطب ضخم يُغطي نصف قطر المدارات بالكامل. وتُغطى بعض التطورات الجديدة في مُسرّعات التدرج المتناوب في المرجع [ 33 ] .

رودوترون

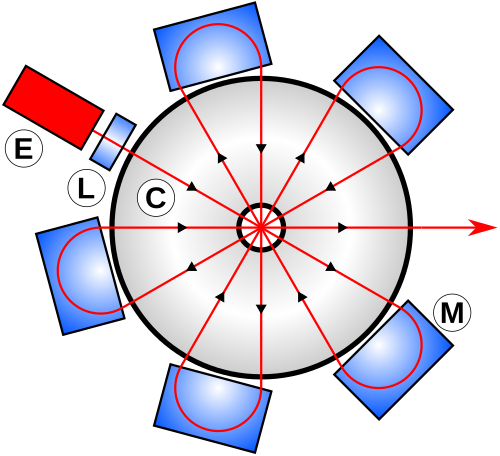

رسم تخطيطي لجهاز رودوترون. شعاع الإلكترون باللون الأحمر. E هو مدفع الإلكترون، L هي عدسة إلكترونية، C هو تجويف الترددات الراديوية، وM هو مغناطيس الانحناء.

الرودوترون هو مُسرِّع إلكتروني صناعي، اقترحه لأول مرة ج. بوتييه من وكالة الطاقة الذرية الفرنسية (CEA) عام 1987 ، [ 34 ] وتصنعه شركة Ion Beam Applications البلجيكية . يُسرِّع الرودوترون الإلكترونات عن طريق إعادة تدويرها عبر قطر تجويف ترددات راديوية أسطواني الشكل. يحتوي الرودوترون على مدفع إلكتروني يُصدر حزمة إلكترونية تنجذب إلى عمود في مركز التجويف. يحتوي العمود على ثقوب تسمح بمرور الإلكترونات. تمر حزمة الإلكترونات عبر العمود من خلال أحد هذه الثقوب، ثم تنتقل عبر ثقب في جدار التجويف، وتلتقي بمغناطيس انحناء، ثم تنحني الحزمة وتُعاد إلى التجويف، إلى ثقب آخر في العمود، ثم تعبر الإلكترونات العمود مرة أخرى وتمر عبر جزء آخر من جدار التجويف إلى مغناطيس انحناء آخر، وهكذا، مما يزيد طاقة الحزمة تدريجيًا حتى يُسمح لها بالخروج من التجويف للاستخدام. قد يكون كل من الأسطوانة والعمود مُبطَّنين بالنحاس من الداخل. [ 35 ] [ 36 ] [ 37 ]

تاريخ

كان أول سيكلوترون صنعه إرنست لورانس بقطر لا يتجاوز  100  ملم. وفي وقت لاحق، عام 1939، بنى جهازًا بقطر 152 سم، وخطط لبناء جهاز آخر بقطر 464 سم عام 1942، إلا أنه تم استخدامه في أعمال متعلقة بالحرب العالمية الثانية لفصل نظائر اليورانيوم ؛ وبعد الحرب، استمر استخدامه في الأبحاث والطب لسنوات عديدة.

كان أول مسرع بروتونات كبير هو الكوزموترون في مختبر بروكهافن الوطني ، الذي سرّع البروتونات إلى حوالي 3 جيجا إلكترون فولت (1953-1968). أما البيفاترون في بيركلي، الذي اكتمل بناؤه عام 1954، فقد صُمم خصيصًا لتسريع البروتونات إلى طاقة كافية لإنتاج البروتونات المضادة ، والتحقق من تناظر الجسيمات والجسيمات المضادة في الطبيعة، والذي كان آنذاك مجرد نظرية. وكان مسرع التدرج المتناوب (AGS) في بروكهافن (1960-) أول مسرع كبير مزود بمغناطيسات ذات تدرج متناوب و" تركيز قوي "، مما قلل بشكل كبير من فتحة الحزمة المطلوبة، وبالتالي حجم وتكلفة مغناطيسات الانحناء. أما مسرع البروتونات ، الذي بُني في سيرن (1959-)، فكان أول مسرع جسيمات أوروبي رئيسي، وهو مشابه بشكل عام لمسرع التدرج المتناوب.

بدأ تشغيل مسرع ستانفورد الخطي (SLAC) عام 1966، حيث يقوم بتسريع الإلكترونات إلى طاقة 30 جيجا إلكترون  فولت في  موجه طوله 3 كيلومترات، مدفون داخل نفق، ويعمل بواسطة مئات من الكليسترونات الضخمة . ولا يزال أكبر مسرع خطي موجود، وقد تم تحديثه بإضافة حلقات تخزين ومرفق مصادم إلكترون-بوزيترون. كما أنه مصدر لأشعة سينكروترون فوق البنفسجية وأشعة سينكروترون.

يحتوي مسرع تيفاترون في مختبر فيرميلاب على حلقة يبلغ طول مسار شعاعها 6.4 كيلومترات . وقد خضع لعدة تحديثات، وعمل كمصادم بروتون-مضاد بروتون حتى تم إغلاقه بسبب تخفيضات الميزانية في 30 سبتمبر 2011. أما أكبر مسرع دائري تم بناؤه على الإطلاق فهو مسرع إلكترون فولت-بوزيترون (LEP ) في مركز سيرن، بمحيط يبلغ 26.6 كيلومترًا، وكان مصادمًا للإلكترونات/ البوزيترونات . وقد حقق طاقة قدرها 209 جيجا إلكترون فولت قبل تفكيكه في عام 2000 لاستخدام نفق المصادم الهادروني الكبير (LHC). يُعد المصادم الهادروني الكبير مصادمًا للبروتونات، وهو حاليًا أكبر مسرع في العالم وأعلاها طاقة، حيث يحقق طاقة قدرها 6.5 تيرا إلكترون فولت لكل شعاع (13 تيرا إلكترون فولت إجمالًا).

كان من المقرر أن يبلغ محيط مصادم الجسيمات الفائق التوصيل (SSC) الذي أُجهض في تكساس 87  كيلومترًا. بدأ بناؤه عام 1991، لكن تم التخلي عنه عام 1993. تُبنى مسرعات الجسيمات الدائرية الضخمة عادةً داخل أنفاق لا يتجاوز عرضها بضعة أمتار لتقليل الاضطراب والتكلفة المصاحبة لبناء مثل هذا الهيكل على السطح، ولتوفير الحماية من الإشعاعات الثانوية الشديدة التي تحدث، والتي تتميز بقدرة اختراق عالية للغاية عند الطاقات العالية.

تستخدم المسرعات الحالية، مثل مصدر النيوترونات بالتفتت ، وحدات تبريد فائقة التوصيل . كما يستخدم مصادم الأيونات الثقيلة النسبية ومصادم الهادرونات الكبير مغناطيسات فائقة التوصيل ورنانات تجويف الترددات الراديوية لتسريع الجسيمات.

الأهداف

يمكن توجيه مخرجات مسرع الجسيمات عمومًا نحو عدة مسارات تجريبية، مسار واحد في كل مرة، باستخدام مغناطيس كهربائي مُحوِّل . وهذا يُتيح إجراء تجارب متعددة دون الحاجة إلى تغيير مواقع المكونات أو إيقاف شعاع المسرع بالكامل. وباستثناء مصادر إشعاع السنكروترون، فإن الغرض من المسرع هو توليد جسيمات عالية الطاقة للتفاعل مع المادة.

عادةً ما يكون هذا هدفًا ثابتًا، مثل طبقة الفوسفور الموجودة على ظهر شاشة أنبوب التلفزيون؛ أو قطعة من اليورانيوم في مُسرِّع مُصمَّم كمصدر للنيوترونات؛ أو هدف من التنجستن لمولد الأشعة السينية. في المُسرِّع الخطي، يُركَّب الهدف ببساطة في نهاية المُسرِّع. أما مسار الجسيمات في السيكلوترون فهو حلزوني الشكل، وينطلق من مركز الجهاز الدائري، لذا تخرج الجسيمات المُسرَّعة من نقطة ثابتة كما هو الحال في المُسرِّع الخطي.

أما بالنسبة للمسرعات السنكروترونية، فالوضع أكثر تعقيداً. يتم تسريع الجسيمات إلى الطاقة المطلوبة. بعد ذلك، يُستخدم مغناطيس ثنائي القطب سريع الاستجابة لتحويل مسار الجسيمات خارج أنبوب السنكروترون الدائري ونحو الهدف.

يُعدّ المصادم ، أو ما يُعرف أيضًا بمصادم حلقة التخزين ، أحد أنواع المصادمات الشائعة الاستخدام في أبحاث فيزياء الجسيمات . يُبنى مسرعان دائريان متقاربان ، عادةً فوق بعضهما البعض، باستخدام نفس المغناطيسات (التي تكون ذات تصميم أكثر تعقيدًا لاستيعاب أنبوبي الحزمة). تتحرك حزم الجسيمات في اتجاهين متعاكسين حول المسرعين وتصطدم عند نقاط التقاطع بينهما. يُمكن لهذا أن يزيد الطاقة بشكل هائل؛ فبينما تتناسب الطاقة المتاحة لإنتاج جسيمات جديدة في تجربة الهدف الثابت مع الجذر التربيعي لطاقة الحزمة، فإن الطاقة المتاحة في المصادم تكون خطية.

أجهزة الكشف

تجمع أجهزة الكشف معلوماتٍ عن الجسيمات، بما في ذلك سرعتها وشحنتها. وباستخدام هذه المعلومات، يستطيع العلماء دراسة الجسيمات. وتُعدّ عملية الكشف معقدة للغاية، إذ تتطلب مغانط كهربائية ومسرعات قوية لتوليد معلومات كافية قابلة للاستخدام.

طاقات أعلى

في الوقت الحالي، تُعدّ جميع مسرعات الجسيمات ذات الطاقة الأعلى عبارة عن مصادمات دائرية، ولكن كلاً من مسرعات الهادرونات ومسرعات الإلكترونات تواجه حدودًا قصوى. وستتطلب مسرعات الهادرونات والأيونات الدورية ذات الطاقة الأعلى أنفاقًا للمسرعات ذات حجم مادي أكبر نظرًا لزيادة صلابة الحزمة .

بالنسبة لمسرعات الإلكترونات الدورية، يحدّ فقدان الإشعاع السنكروتروني من نصف قطر الانحناء العملي، ومن المرجح أن يكون الجيل القادم من هذه المسرعات خطيًا بطول عشرة أضعاف الطول الحالي. ومن الأمثلة على هذا الجيل من مسرعات الإلكترونات مشروع المصادم الخطي الدولي  المقترح بطول 40 كيلومترًا .

يُعتقد أن تسريع الجسيمات باستخدام مجال البلازما، في صورة "معززات" حزم الإلكترونات ونبضات الليزر المستقلة، قد يُحقق زيادات هائلة في الكفاءة مقارنةً بمسرعات الترددات الراديوية خلال عقدين إلى ثلاثة عقود. في مسرعات مجال البلازما، يُملأ تجويف الحزمة بالبلازما (بدلاً من الفراغ). تُشكل نبضة قصيرة من الإلكترونات أو ضوء الليزر الجسيمات المراد تسريعها أو تسبقها مباشرةً. تُؤدي هذه النبضة إلى اضطراب البلازما، مما يدفع الجسيمات المشحونة فيها إلى الاندماج والتحرك نحو الجزء الخلفي من حزمة الجسيمات المُسرّعة. تنقل هذه العملية الطاقة إلى حزمة الجسيمات، مما يزيد من تسريعها، وتستمر طالما كانت النبضة متماسكة. [ 38 ]

تم تحقيق تدرجات طاقة حادة تصل إلى 200  جيجا إلكترون فولت/متر على مسافات بالمليمتر باستخدام مولدات نبضات الليزر [ 39 ] ، ويجري إنتاج تدرجات تقارب 1  جيجا إلكترون فولت/متر على نطاق عدة سنتيمترات باستخدام أنظمة حزم الإلكترونات، وذلك على عكس حد أقصى يبلغ حوالي 0.1  جيجا إلكترون فولت/متر لتسريع الترددات الراديوية وحده. يمكن لمسرعات الإلكترونات الحالية، مثل SLAC، استخدام معززات احتراق لاحقة لحزم الإلكترونات لزيادة طاقة حزم الجسيمات بشكل كبير، على حساب شدة الحزمة. توفر أنظمة الإلكترونات عمومًا حزمًا دقيقة ومُحكمة التوجيه وموثوقة؛ بينما قد توفر أنظمة الليزر طاقة أكبر وحجمًا أصغر. وبالتالي، يمكن استخدام مسرعات البلازما ذات المجال الموجي الموجي - إذا أمكن حل المشكلات التقنية - لزيادة الطاقة القصوى لأكبر المسرعات، ولتوفير طاقات عالية في مختبرات الجامعات والمراكز الطبية.

 تم تحقيق تدرجات طاقة أعلى من 0.25 جيجا إلكترون فولت/متر باستخدام مُسرِّع ليزر عازل، [ 40 ] مما قد يُمثل نهجًا عمليًا آخر لبناء مُسرِّعات طاقة عالية مُدمجة. [ 41 ] وباستخدام نبضات ليزرية مدتها فيمتوثانية، تم تسجيل تدرج تسريع إلكتروني قدره 0.69  جيجا إلكترون فولت/متر لمُسرِّعات الليزر العازلة. [ 42 ] وتدرجات طاقة أعلى من رتبة من المتوقع أن تتراوح الطاقة بين 1 و 6 جيجا إلكترون فولت/متر بعد إجراء المزيد من التحسينات. [ 43 ]

مفاهيم متقدمة للمسرعات

تشمل مفاهيم المسرعات المتقدمة أساليب تسريع الحزم باستخدام تدرجات تتجاوز أحدث التقنيات في المنشآت التشغيلية. ويشمل ذلك أساليب التشخيص، وتقنية التوقيت، والاحتياجات الخاصة للحاقنات، ومطابقة الحزم، وديناميكيات الحزم، وتطوير عمليات محاكاة مناسبة. تُعقد ورش عمل مخصصة لهذا الموضوع في الولايات المتحدة (في مواقع متناوبة) وفي أوروبا، وخاصة في جزيرة إلبا . بدأت سلسلة ورش عمل مفاهيم المسرعات المتقدمة، التي تُعقد في الولايات المتحدة، [ 44 ] كسلسلة دولية في عام 1982. [ 45 ] وبدأت سلسلة ورش عمل مفاهيم المسرعات المتقدمة الأوروبية في عام 2019. [ 46 ] المواضيع المتعلقة بمفاهيم المسرعات المتقدمة:

وفقًا لمسألة التشتت العكسي ، يمكن عكس أي آلية ينتج بها الجسيم إشعاعًا (حيث تنتقل الطاقة الحركية للجسيم إلى المجال الكهرومغناطيسي )، بحيث تؤدي آلية الإشعاع نفسها إلى تسريع الجسيم (حيث تنتقل طاقة مجال الإشعاع إلى الطاقة الحركية للجسيم). وينطبق العكس أيضًا، إذ يمكن عكس أي آلية تسريع لإيداع طاقة الجسيم في مجال مُبطئ، كما هو الحال في نظام استعادة الطاقة الحركية . هذه هي الفكرة التي تُمكّن مُسرّع الجسيمات الخطي لاستعادة الطاقة . وقد أدى هذا المبدأ، الذي يقوم عليه أيضًا مُسرّعات البلازما أو مُسرّعات المجال الكهربائي العازل، إلى بعض التطورات الأخرى المهمة في مفاهيم المُسرّعات المتقدمة.

إنتاج الثقوب السوداء ومخاوف السلامة العامة

في المستقبل، قد تظهر إمكانية إنتاج ثقوب سوداء في مسرعات الجسيمات ذات الطاقة العالية إذا كانت بعض تنبؤات نظرية الأوتار الفائقة دقيقة. [ 50 ] [ 51 ] وقد أدت هذه الإمكانية، إلى جانب احتمالات أخرى، إلى مخاوف تتعلق بالسلامة العامة ، والتي تم الإبلاغ عنها على نطاق واسع فيما يتعلق بمصادم الهادرونات الكبير (LHC )، الذي بدأ تشغيله في عام 2008. وقد تم تقييم السيناريوهات الخطرة المحتملة المختلفة على أنها "لا تشكل أي خطر يُتصور" في أحدث تقييم للمخاطر أعدته مجموعة تقييم السلامة الخاصة بمصادم الهادرونات الكبير. [ 52 ] إذا تم إنتاج ثقوب سوداء، فمن المتوقع نظريًا أن تتبخر هذه الثقوب السوداء الصغيرة بسرعة فائقة عبر إشعاع بيكنشتاين-هوكينغ ، ولكن هذا لم يتم تأكيده تجريبيًا حتى الآن. إذا كانت المصادمات قادرة على إنتاج ثقوب سوداء، فلا بد أن الأشعة الكونية (وخاصة الأشعة الكونية فائقة الطاقة ، UHECRs) كانت تنتجها منذ أزمنة سحيقة، لكنها لم تُلحق الضرر بأحد حتى الآن. [ 53 ] لقد طُرحت فكرة أنه للحفاظ على الطاقة والزخم، فإن أي ثقوب سوداء تتكون في تصادم بين أشعة كونية فائقة الطاقة ومادة محلية ستتحرك بالضرورة بسرعة نسبية بالنسبة للأرض، ومن المفترض أن تهرب إلى الفضاء، نظرًا لأن معدل تراكمها ونموها سيكون بطيئًا للغاية. في المقابل، فإن الثقوب السوداء المتكونة في المصادمات (بمكونات متساوية الكتلة) ستكون لديها فرصة ما لأن تكون سرعتها أقل من سرعة الإفلات من جاذبية الأرض، البالغة 11.2  كم/ثانية، وستكون عرضة للالتقاط والنمو اللاحق. ومع ذلك، حتى في مثل هذه السيناريوهات، فإن تصادمات الأشعة الكونية فائقة الطاقة مع الأقزام البيضاء والنجوم النيوترونية ستؤدي إلى تدميرها السريع، ولكن هذه الأجرام تُعتبر من الأجرام الفلكية الشائعة. وبالتالي، إذا كان من المفترض أن تتكون ثقوب سوداء مجهرية مستقرة، فيجب أن تنمو ببطء شديد بحيث لا تُحدث أي تأثيرات ماكروسكوبية ملحوظة خلال العمر الطبيعي للنظام الشمسي. [ 52 ]

مشغل مسرع

يشكل استخدام التقنيات المتقدمة، مثل الموصلية الفائقة، والتبريد الفائق، ومضخمات الترددات الراديوية عالية الطاقة، بالإضافة إلى وجود الإشعاع المؤين، تحدياتٍ أمام التشغيل الآمن لمرافق المسرعات. [ 54 ] [ 55 ] يتحكم مشغل المسرع في تشغيل مسرع الجسيمات، ويضبط معايير التشغيل مثل نسبة العرض إلى الارتفاع ، وشدة التيار، وموقع المسرع على الهدف. ويتواصل مع موظفي صيانة المسرع ويساعدهم لضمان جاهزية أنظمة الدعم، مثل أنظمة التفريغ ، والمغناطيسات ، ومصادر الطاقة المغناطيسية والترددات الراديوية وأجهزة التحكم، وأنظمة التبريد. كما يحتفظ مشغل المسرع بسجل للأحداث المتعلقة بالمسرع.
