لوحة التوصيل

لوحة التوصيل هي جهاز أو وحدة تحتوي على عدد من المنافذ ، عادةً من نفس النوع أو نوع مشابه، تُستخدم لتوصيل وتوجيه الدوائر لأغراض المراقبة والربط البيني واختبار الدوائر بطريقة مريحة ومرنة. تُستخدم لوحات التوصيل بشكل شائع في شبكات الحاسوب ، واستوديوهات التسجيل ، ومحطات الإذاعة والتلفزيون .

مصطلح "التوصيل" (patch) نشأ من الاستخدام المبكر في استوديوهات الاتصالات الهاتفية والإذاعية ، حيث كان يتم استبدال الأجهزة المعطلة مؤقتًا بمعدات احتياطية. وكان يتم إعادة التوصيل هذه عبر أسلاك التوصيل ولوحات التوصيل، مثل منافذ التوصيل في لوحات مفاتيح الهاتف السلكية .

تُعرف لوحات التوصيل أيضًا باسم فتحات التوصيل ، أو حقول التوصيل ، أو لوحات التوصيل ، أو حقول التوصيل .

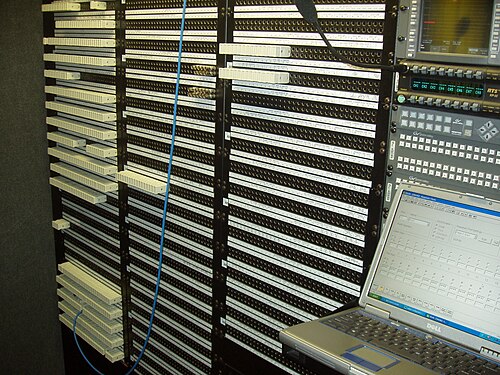

في استوديوهات التسجيل ، واستوديوهات البث التلفزيوني والإذاعي، وأنظمة تضخيم الصوت في الحفلات الموسيقية، تُستخدم لوحات التوصيل على نطاق واسع لتسهيل توصيل الأجهزة المختلفة، مثل الميكروفونات، والآلات الموسيقية الكهربائية أو الإلكترونية، والمؤثرات الصوتية (مثل الضغط، والصدى، وما إلى ذلك)، ومعدات التسجيل، ومكبرات الصوت ، أو معدات البث. تُسهّل لوحات التوصيل توصيل الأجهزة المختلفة بترتيبات مختلفة لمشاريع متنوعة، لأن جميع التغييرات يُمكن إجراؤها من خلالها. بالإضافة إلى ذلك، تُسهّل لوحات التوصيل استكشاف الأخطاء وإصلاحها، مثل حلقات التأريض ؛ حتى الاستوديوهات المنزلية الصغيرة واستوديوهات المشاريع للهواة تستخدم لوحات التوصيل غالبًا، لأنها تجمع جميع منافذ الإدخال في مكان واحد. هذا يعني أنه يُمكن توصيل الأجهزة المثبتة في رفوف أو آلات المفاتيح دون الحاجة إلى البحث خلف الرف أو الآلة باستخدام مصباح يدوي عن المنفذ المناسب. كما يُقلل استخدام لوحة التوصيل من استهلاك منافذ الإدخال في معدات الاستوديو والآلات الموسيقية، لأن جميع التوصيلات تتم من خلالها.

تُستخدم لوحات التوصيل بشكل أكثر انتشارًا في التركيبات المنزلية، نظرًا لشعبية تركيبات "الأسلاك المنظمة". ^{[ 1 ]}

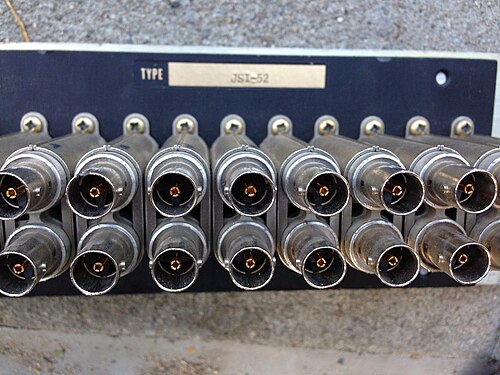

من المتعارف عليه توصيل الصف العلوي من المقابس في الخلف بالمخارج، والصف السفلي بالمداخل. ^{[ 3 ]} قد تكون لوحات التوصيل نصف عادية (عادةً سفلية) أو عادية بالكامل، حيث يشير مصطلح "عادية" إلى أن المقابس العلوية والسفلية متصلة داخليًا. عندما تكون لوحة التوصيل نصف عادية في الأسفل، فعند عدم إدخال سلك توصيل في أي من المقابس، يكون المقبس العلوي متصلًا داخليًا بالمقبس السفلي عبر نقاط فصل في المقبس السفلي؛ يؤدي إدخال سلك توصيل في المقبس العلوي إلى سحب إشارة منه مع الحفاظ على الاتصال الداخلي بين المقبسين؛ بينما يؤدي إدخال سلك توصيل في المقبس السفلي إلى قطع الاتصال الداخلي واستبدال إشارة التغذية من المقبس العلوي بالإشارة المنقولة عبر سلك التوصيل. في حالة التوصيل نصف العادي في الأعلى، يحدث الشيء نفسه ولكن بالعكس. إذا كانت لوحة التوصيل موصولة بشكل كامل، فإنها تتضمن نقاط فصل في كلا صفي المقابس.

يمكن أن تكون أجهزة التبديل المخصصة بديلاً مناسباً للوحات التوصيل في بعض التطبيقات. تُسهّل أجهزة التبديل عملية التوجيه بمجرد الضغط على زر، وتوفر مزايا أخرى مقارنةً بلوحات التوصيل، بما في ذلك توجيه الإشارة إلى أي عدد من الوجهات في وقت واحد. مع ذلك، فإن أجهزة التبديل التي تُحاكي إمكانيات لوحة توصيل معينة أغلى بكثير. على سبيل المثال، قد يُكلّف مُبدّل توجيه مصفوفة S-Video بنفس إمكانيات لوحة توصيل S-Video ذات 16 نقطة (8 كابلات توصيل تربط 8 مداخل و8 مخارج) عشرة أضعاف سعر لوحة التوصيل، على الرغم من أنه قد يتمتع بإمكانيات أكبر.

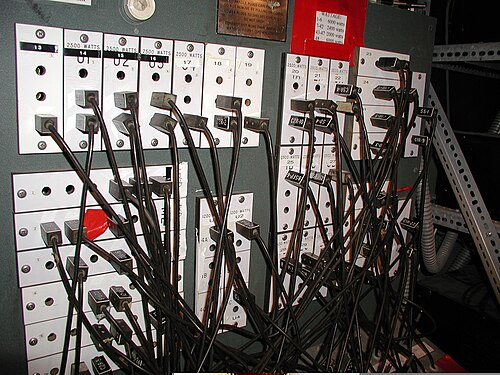

تتوفر معدات تحويل الإشارات، مثل لوحات التوصيل، لجميع أنواع الإشارات تقريبًا، بما في ذلك الفيديو والصوت التناظري والرقمي، بالإضافة إلى إشارات الترددات اللاسلكية (تلفزيون الكابل)، و MIDI ، والهاتف، والشبكات، والكهرباء. وتتنوع أنواع مفاتيح الصوت والفيديو، بدءًا من مفاتيح الاختيار البسيطة وصولًا إلى مفاتيح الإنتاج المتطورة . ومع ذلك، فإن محاكاة أو تجاوز إمكانيات لوحات توصيل الصوت أو الفيديو يتطلب أجهزة متخصصة مثل مفاتيح التوصيل المتقاطعة .

قد تكون معدات التحويل إلكترونية أو ميكانيكية أو كهروميكانيكية . يمكن التحكم ببعض أجهزة التحويل عبر الحاسوب أو أجهزة خارجية أخرى. بعضها يتمتع بقدرات تشغيل آلية أو مبرمجة مسبقًا. كما توجد تطبيقات برمجية للتحويل تُستخدم لتوجيه الإشارات والتحكم في البيانات ضمن بيئة حاسوبية رقمية بالكامل.
