مقابس ومآخذ التيار المتردد

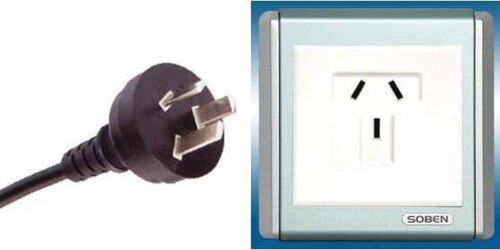

يُحدد نظام المقابس والمآخذ المستخدم في الأرجنتين وفقًا لعدة معايير صادرة عن المعهد الأرجنتيني للتوحيد والشهادات (IRAM).  يُعرّف معيار IRAM 2071 نوعين من المآخذ لهما نفس الشكل، لكنهما يختلفان في الحجم والقدرة الكهربائية. ^{[ 17 ]} المأخذ الأصغر والأكثر شيوعًا مُصنّف لتيار 10 أمبير . أما النوع الأكبر، المُصنّف لتيار 20 أمبير، فيُستخدم غالبًا للأجهزة ذات القدرة العالية مثل مكيفات الهواء. يُحدد معيار IRAM 2073 المقابس المُناسبة للأجهزة من الفئة الأولى (التي تتطلب تأريضًا). ^{[ 18 ]} يتكون نظام المقابس والمآخذ من دبوس تأريض ودبابيس مسطحة لنقل التيار تُشكّل شكل حرف V مقلوب (120 درجة).

يبلغ قياس دبابيس  الإصدار 10 أمبير 6.25 × 1.55 مم (0.246 × 0.061 بوصة) . تُثبّت دبابيس الطاقة بزاوية 30 درجة عن الوضع الرأسي، وتبعد مسافة 7.92 مم (0.312 بوصة) من مركزها إلى مركز القابس، ويبلغ طولها 18.2 مم (0.717 بوصة) . أما دبوس التأريض، فيبلغ طوله 21.4 مم (0.843 بوصة) ويقع أسفل مركز القابس على مسافة 10.31 مم (0.406 بوصة) . أما دبابيس الإصدار 20 أمبير، فهي أكبر حجمًا - 8.0 × 1.9 مم (0.315 × 0.075 بوصة) - وتقع على مسافة أبعد من مركز القابس - 9.53 مم (0.375 بوصة) لدبابيس الطاقة، و 11.1 مم (0.437 بوصة) لدبوس التأريض. يبلغ طول دبوس التأريض 21.8 مم (0.858 بوصة) ، وهو أطول قليلاً، بينما يبلغ طول دبابيس الطاقة 17.8 مم (0.701 بوصة)، وهو أقصر قليلاً .

يوجد أيضًا إصدار غير مؤرض من  قابس 10 أمبير، مُحدد في معيار IRAM  2063، يفتقر إلى دبوس التأريض ويمكن استخدامه مع الأجهزة من الفئة  الثانية . ^{[ 19 ]}  أما قوابس 20 أمبير، فيجب أن توفر التأريض دائمًا.

يُسمح باستخدام أغطية عازلة حول الأجزاء العلوية من دبابيس الطاقة، ولكنها ليست إلزامية. عند استخدامها، فإنها تقلل بشكل كبير من خطر الصدمة الكهربائية الناتجة عن لمس دبابيس قابس غير مكتمل الإدخال. ولأن دبابيس  قابس 20 أمبير متباعدة أكثر من دبابيس  قابس 10 أمبير، فإن نوعي القابس الأرجنتينيين غير متوافقين. لا يمكن إدخال  قابس 20 أمبير في  مقبس 10 أمبير أو العكس. ^{[ 20 ]}

يتمثل الاختلاف الأهم بين المقابس الأرجنتينية والأسترالية والصينية في أن المقابس الأرجنتينية موصلة بحيث تكون نقاط التلامس بين السلك الحي والسلك المحايد معكوسة. ^{[ 21 ]} ففي الأرجنتين، عندما يكون تلامس التأريض متجهًا للأسفل، يكون تلامس السلك الحي (الخط) على الجانب الأيمن من المقبس، ^{[ 20 ]} بينما في أستراليا والصين يكون على الجانب الأيسر (بافتراض نفس الاتجاه).

في البرازيل،  لا تزال المقابس والمآخذ من النوع الأول شائعة الاستخدام في التركيبات القديمة للأجهزة عالية الطاقة مثل مكيفات الهواء وغسالات الأطباق والأفران المنزلية. تُعرف هذه المقابس غالبًا باسم "المقابس الأرجنتينية"، وهي في الواقع مطابقة تمامًا لمقابس IRAM المصنفة لـ 20  أمبير، على الرغم من أنها قد تكون طُوّرت بشكل مستقل استنادًا إلى معيار NEMA  10-20 الأمريكي (الذي يستخدم نفس الشكل). في حين تُستخدم هذه المقابس أحيانًا للتيار الكهربائي أحادي الطور العادي وتُوصل بنفس طريقة الأرجنتين، إلا أن بعضها يُوصل للتيار الكهربائي ثنائي الطور بسلكين "حارين" (أو طورين) وسلك محايد، ولكن بدون توصيل أرضي. لذلك، يجب الحرص على استخدام نفس مخطط التوصيل في المقبس والمقبس، وإلا سيتلف الجهاز حتمًا. في التركيبات الأحدث، يُفضل عمومًا استخدام  نسخة 20 أمبير من مقبس النوع  N، الذي اعتمدته البرازيل كمعيار وطني NBR 14136. ^{[ 22 ]}

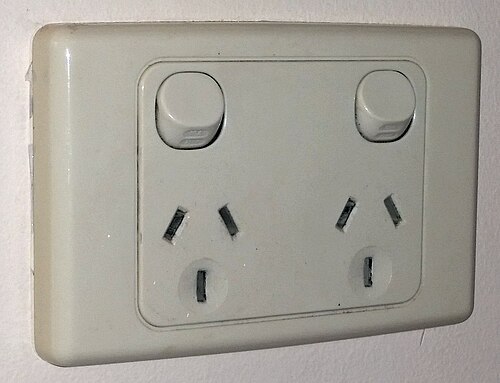

مقبس مزدوج ثلاثي الأطراف (10  أمبير) مزود بمفتاح، وهو النوع الأكثر شيوعًا.

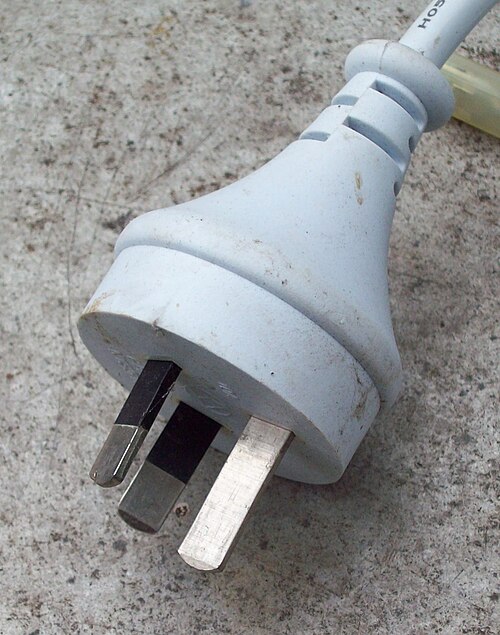

قابس طاقة أسترالي بقوة 10  أمبير مزود بدبابيس معزولة

يُستخدم هذا المعيار الأسترالي/النيوزيلندي في أستراليا ونيوزيلندا وفيجي وتونغا وجزر سليمان وبابوا غينيا الجديدة. يتطابق شكل القابس وأبعاده الأساسية مع  قابس 10 أمبير المستخدم في الأرجنتين. يُحدد المعيار الأسترالي سلسلة من المقابس والمآخذ للأجهزة التي تسحب تيارًا يصل إلى 10 و15 و20 و25 و32  أمبير، وهي متوافقة في اتجاه واحد. ^{[ 23 ] : 14} تقبل جميع المآخذ مقابس ذات تصنيفات تيار مساوية أو أقل، ولكن ليس أعلى. على سبيل المثال،  يتوافق قابس 10 أمبير مع جميع المآخذ، بينما  يتوافق قابس 20 أمبير مع  مآخذ 20 و25 و32 أمبير فقط.

في جميع المقابس، تُثبّت دبابيس الطاقة بزاوية 30 درجة عن الوضع الرأسي، بمسافة 7.92 مم (0.312 بوصة) من مركزها إلى مركز القابس، بينما يُوضع دبوس التأريض أسفل مركز القابس بمسافة 10.31 مم (0.406 بوصة) - وهي نفس أبعاد القابس الأرجنتيني 10 أمبير. يبلغ قياس الدبابيس المسطحة الثلاثة 6.35 × 1.63 مم (0.250 × 0.064 بوصة) - وهي أكبر قليلاً من مثيلاتها في الأرجنتين. يبلغ طول دبابيس الطاقة 17.06 مم (0.672 بوصة) ، بينما يبلغ طول دبوس التأريض 19.94 مم (0.785 بوصة) - وهو أقصر قليلاً من مثيلاتها في الأرجنتين. ^{[ 23 ] : 28، 32}

في  القابس ذي التيار 15 أمبير، يزداد ارتفاع دبوس التأريض من 6.35 إلى 9.08 ملم (0.357 بوصة) ، بينما تبقى أبعاد دبابيس الطاقة كما هي. أما في القابس ذي التيار 20 أمبير، فيزداد ارتفاعها بنفس الطريقة، بحيث تصبح أبعاد سطح الدبابيس الثلاثة متطابقة مرة أخرى. ^{[ 23 ] : 28، 32.} في نسخة التيار 25 أمبير، يأخذ دبوس التأريض شكل حرف L مقلوب (مع إضافة قضيب إضافي في الطرف العلوي)، وفي نسخة التيار 32 أمبير يأخذ شكل حرف U جانبي (مع إضافة قضبان إضافية في كلا الطرفين).

بشكل عام، من المرجح أن تجد منافذ كهربائية بقدرة 10  أمبير و15 أمبير فقط في التركيبات المنزلية أو التجارية. أما منافذ 20 أمبير فنادرة، والمنافذ ذات القدرة الأعلى نادرة جدًا. يُستخدم نوع غير مؤرض من قابس 10 أمبير، مزود بدبوسين كهربائيين بزاوية ولكن بدون دبوس تأريض، مع الأجهزة ذات العزل المزدوج، بينما تتضمن المنافذ والمقابس ذات القدرة الأعلى دائمًا وصلة تأريض. في نيوزيلندا، تتوفر مقابس PDL 940 "التوصيل المباشر" أو "التوصيل المزدوج"، والتي تسمح بتركيب قابس 10 أمبير ثانٍ في الجزء الخلفي من القابس. أما في أستراليا، فتتوفر هذه المقابس المزدوجة حاليًا فقط في أسلاك التمديد الجاهزة.

من الميزات المبتكرة لمقابس الكهرباء الأسترالية الحديثة وجود غطاء خارجي سهل التركيب يغطي البراغي التي تثبت المقبس في الحائط، ويمتد حول محيط المقبس بالكامل. وتتميز أستراليا بقوانين كهربائية تنص على أنه لا يجوز إزالة المقبس من الحائط إلا بواسطة فنيي كهرباء مرخصين، لذا فإن الغطاء الخارجي سهل الإزالة يُسهّل إعادة طلاء الحائط دون الحاجة إلى كشف التيار الكهربائي وتجنب تكلفة استدعاء فني كهرباء لإزالة المقابس واستبدالها.

تم في الأصل ترميز نظام القابس/المقبس القياسي في أستراليا كمعيار C112 (تم طرحه مؤقتًا في عام 1937، وتم اعتماده كمعيار رسمي في عام 1938)، والذي استند إلى تصميم حاصل على براءة اختراع من قبل هارفي هوبل وتم استبداله بالمعيار AS  3112 في عام 1990.

أُدخل شرط استخدام دبابيس معزولة في مراجعة عام 2000، ودخل حيز التنفيذ بعد خمس سنوات من نشره. ^{[ 24 ] : 9 [ 25 ]} الإصدار الحالي هو AS/NZS  3112:2025 . ^{[ 26 ]}

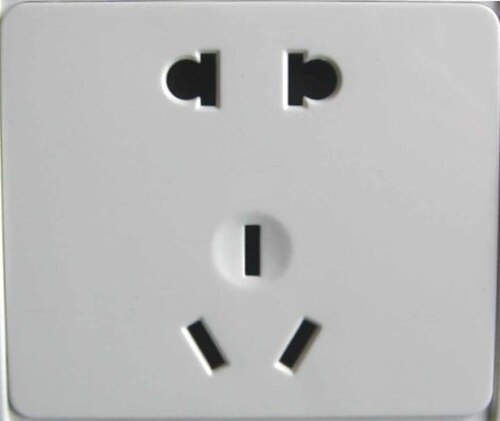

يُحدد معيار المقابس والمآخذ الكهربائية في البر الرئيسي الصيني (باستثناء هونغ كونغ وماكاو ) في المعيارين GB  2099.1 وGB  1002. وكجزء من التزام الصين بالانضمام إلى منظمة التجارة العالمية ، تم استحداث نظام شهادة المنتج الإلزامي (CPCS)، وحصلت المقابس الصينية المتوافقة مع هذا النظام على علامة CCC . تتكون هذه المقابس من ثلاثة أسلاك، وهي مؤرضة، ومصنفة لتيار 10 أو 16  أمبير، وجهد 250  فولت، وتُستخدم بشكل أساسي في تطبيقات الفئة الأولى. يبلغ  سمك دبابيس إصدار 10 أمبير 1.55 مم (0.061 بوصة) وعرضها 6.4 مم (0.252 بوصة) ؛ وتبعد مراكز دبابيس الطاقة 7.9 مم (0.311 بوصة) عن مركز القابس، بينما يبعد مركز دبوس التأريض 10.3 مم (0.406 بوصة) . في كلا نوعي المقابس، يبلغ طول دبابيس التيار المباشر والمحايد 18 مم (0.709 بوصة) ، بينما يبلغ طول دبوس التأريض 21 مم (0.827 بوصة) . وهذا يجعل إصدار 10 أمبير متوافقًا مع مقابس 10 أمبير في الأرجنتين وأستراليا ، نظرًا لتطابق أبعادها تقريبًا. ^{[ 27 ] : 8}

باستثناء طول الدبابيس، فإن جميع أبعاد نسخة 16  أمبير أكبر قليلاً. يبلغ طول دبابيسها 1.8 مم وعرضها 8.1 مم (0.071 بوصة × 0.319 بوصة) ؛ وتبعد مراكز دبابيس الطاقة 9.5 مم (0.374 بوصة) عن مركز القابس، بينما يبعد مركز دبوس التأريض 11.1 مم (0.437 بوصة) . ^{[ 28 ]} هذا يجعل هذا القابس متوافقًا مع مقابس 20 أمبير المستخدمة في الأرجنتين. ومع ذلك، فهو غير متوافق مع مقابس 10 أمبير الصينية، وكذلك جميع مقابس أستراليا ونيوزيلندا، بسبب اختلاف تباعد الدبابيس.

تتضمن بعض المقابس في الصين قفلًا ماديًا يمنع الوصول إلى طرفي التوصيل النشط والمحايد إلا بعد إدخال دبوس التأريض (وهو أطول قليلًا من الدبوسين الآخرين)؛ بينما تتطلب مقابس أخرى إدخال دبابيس في كلا طرفي التوصيل النشط لفتح الغطاء. ومنذ مراجعته عام 2024،  يُعرّف معيار GB 1002 أيضًا المقابس ثنائية الدبابيس من الفئة  الثانية غير المؤرضة، مع العلم أنه لا يمكن إدخال هذه المقابس في المقابس التي تتطلب دبوس تأريض لفتح الغطاء. ^{[ 27 ] : 3} ومنذ عام 2008، بالنسبة لتيار 16  أمبير، ^{[ 28 ]} ومنذ عام 2021 أيضًا بالنسبة لتيار 10  أمبير، ^{[ 29 ]} يوجد  نوع من المقابس غير المؤرضة من الفئة الثانية يستخدم دبوس تأريض وهمي غير موصول لفتح الغطاء؛ وتتوافق هذه المقابس غير المؤرضة مع جميع المقابس الصينية من نفس الفئة.

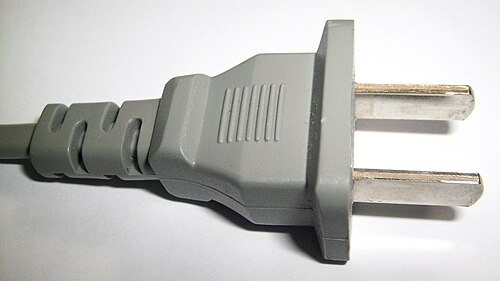

تستخدم الصين أيضًا  مقابس ومآخذ NEMA 1-15 الأمريكية/اليابانية للأجهزة من الفئة الثانية (مع ذلك، لا تُقبل المقابس ثنائية القطب ذات أحد طرفيها أعرض من الآخر).  كما حددت الإصدارات القديمة من معيار GB 1002 نوعًا من المقابس يقبل المقابس الأوروبية (النوع  C)، ولكن تم حذف هذا النوع الهجين من مراجعة عام 2021 للمعيار. ^{[ 12 ]} يبلغ الجهد الكهربائي في أي مقبس صيني 220  فولت.

في الصين، عادةً ما يكون موضع التأريض أعلى دبابيس الطاقة في المقابس، بينما في الأرجنتين وأستراليا ونيوزيلندا يكون أسفلها. ورغم أن المقابس الأسترالية والنيوزيلندية مزودة بأكمام عازلة حول الجزء العلوي من دبابيس الطاقة، إلا أن هذا ليس هو الحال في معظم المقابس الصينية المتوفرة، وبالتالي قد تصبح دبابيسها موصلة للكهرباء حتى مع وجود فجوة كافية بين وجهي القابس والمقبس تسمح بلمس الدبوس بإصبع. ومنذ عام 2022، أصبح استخدام الأكمام العازلة مسموحًا به أيضًا في المقابس المباعة في الصين؛ ^{[ 30 ]} وسيصبح إلزاميًا بدءًا من عام 2027. ^{[ 31 ] [ 27 ] : 2، 5}

يصف المعيار البريطاني BS 546 ، "المقابس ثنائية القطب ذات دبابيس التأريض، ومآخذ التيار، ومحولات مآخذ التيار لدوائر التيار المتردد (50-60  هرتز) حتى 250 فولت"، أربعة أحجام من المقابس مصنفة عند 2 أمبير، و5 أمبير (النوع D)، و15 أمبير (النوع M)، و30 أمبير. تحتوي هذه المقابس على ثلاثة دبابيس دائرية مرتبة على شكل مثلث، حيث يمثل الدبوس العلوي الأكبر دبوس التأريض. المقابس مستقطبة وغير مزودة بفيوز. لا يمكن استبدال المقابس بين تصنيفات التيار المختلفة. تم طرح النوع BS 546 في عام 1934، وقد تم استبداله في المملكة المتحدة بمعيار BS 1363. وفقًا للجنة الكهروتقنية الدولية (IEC)، ^{[ 33 ]} يستخدم حوالي 40 دولة النوع D (من بينها الهند)، بينما يستخدم حوالي 15 دولة النوع M.

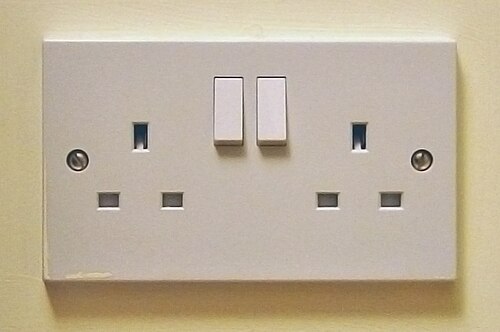

مقابس BS  1363

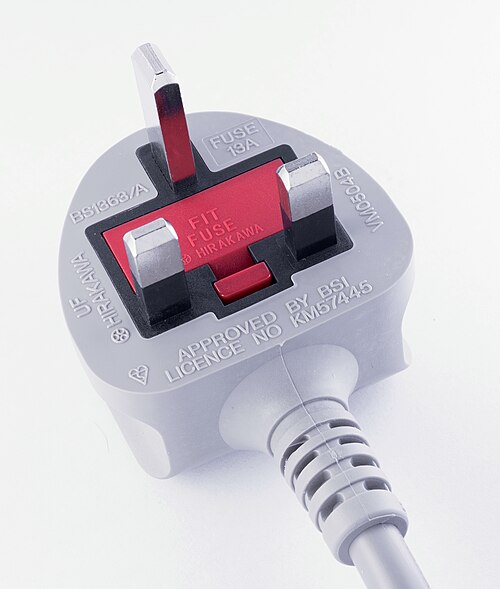

قابس BS  1363 مع حجرة فيوز ظاهرة

يُعدّ معيار BS 1363 "المقابس والمآخذ والمحولات ووحدات التوصيل 13 أمبير" ^{[ 34 ]} النوع الرئيسي للمقابس والمآخذ المستخدمة في المملكة المتحدة . ووفقًا للجنة الكهروتقنية الدولية (IEC ^{) [ 14 ]،} يُستخدم هذا المعيار أيضًا في أكثر من 50 دولة حول العالم. وتعتمد بعض هذه الدول معايير وطنية تستند إلى معيار BS  1363، ومنها البحرين ، وهونغ كونغ ^{[ 35 ]} ، وأيرلندا ، وقبرص ، وماكاو ، وماليزيا ، ومالطا ، والمملكة العربية السعودية ، وسنغافورة ، وبروناي ، وسريلانكا ، والإمارات العربية المتحدة .

يحتوي هذا القابس على ثلاثة دبابيس مستطيلة تُشكّل مثلثًا متساوي الساقين.  يحتوي قابس BS 1363 على فيوز مُصمّم لحماية سلكه المرن من الحمل الزائد وما يترتب عليه من خطر نشوب حريق. لا يُسمح ببيع الأجهزة الحديثة إلا مع فيوز مُثبّت مسبقًا بالحجم المناسب.

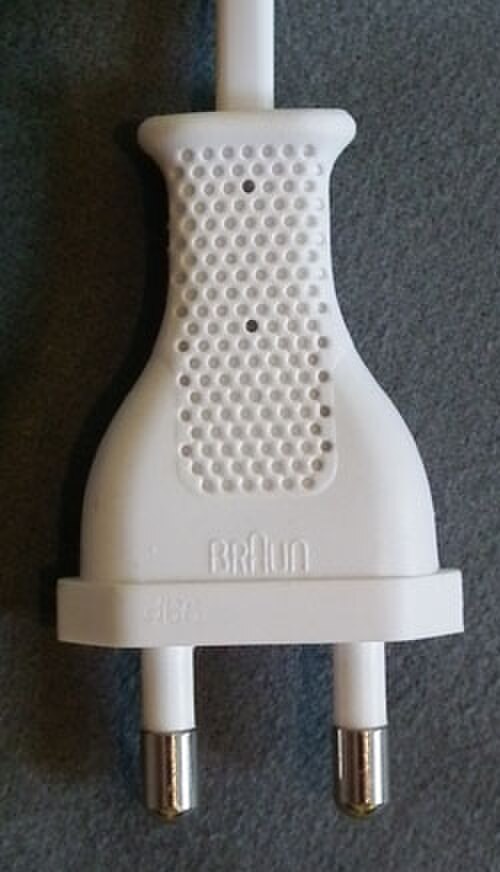

تستخدم المملكة المتحدة وأيرلندا ومالطا  قابس ومقبس BS 4573 ثنائي الأطراف لماكينات الحلاقة الكهربائية وفرش الأسنان. ^{[ 36 ]} يحتوي القابس على أكمام عازلة على الأطراف. على الرغم من تشابهه مع قابس Europlug من النوع  C، إلا أن قطر الأطراف والمسافة بينها يختلفان قليلاً، وبالتالي لا يتوافق مع مقبس Schuko. مع ذلك، توجد مقابس ومحولات ثنائية الأطراف تقبل كلاً من BS  4573 و Europlug.

مقابس CEE  7/1 ومقابس CEE  7/2 هي موصلات ثنائية القطب، مصنفة بقدرة 10/16  أمبير حتى 250  فولت، بأبعاد 4.8 × 19 مم (0.189 × 0.748 بوصة) . تفتقر هذه المقابس إلى التأريض، مما يشكل خطرًا للصعق الكهربائي لعدم وجود تجويف دائري. وقد حُظر بيعها أو استخدامها في عدد من الدول.

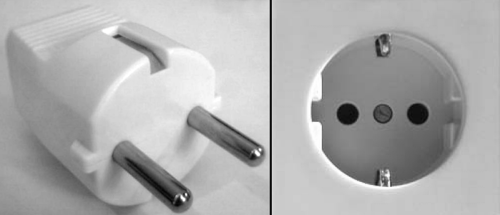

 يُعرف مقبس CEE 7/3 وقابس CEE 7/4 باسم "شوكو" ، وهو اختصار لـ " شوتزكونتاكت " (Schutzkontakt) ، أي " التلامس الوقائي مع الأرض" (شوكو علامة تجارية مسجلة لجمعية ألمانية مُنشأة خصيصًا لهذا المصطلح). يُصنّف هذا  المقبس بقدرة 16 أمبير. يحتوي على تجويف دائري به فتحتان دائريتان ومشبكان للتأريض يتم تثبيتهما قبل ملامسة السلك الحي. أبعاد الدبابيس 4.8 × 19 مم (0.189 × 0.748 بوصة) . نظام "شوكو" غير قطبي، مما يسمح بعكس قطبية السلك الحي والسلك المحايد.

يُستخدم هذا النوع من المقابس في معظم الدول الأوروبية وفي قارات أخرى، بما في ذلك كوريا الجنوبية وأوروغواي. ^{[ 14 ]} أما الدول الأوروبية التي لا تستخدمه إطلاقاً فهي بلجيكا ، وجمهورية التشيك ، وقبرص ، وأيرلندا ، وليختنشتاين ، ومالطا ، وسويسرا ، والمملكة المتحدة ؛ بينما الدول التي لا تستخدمه بشكل رئيسي فهي الدنمارك ، وجزر فارو ، وفرنسا ، وإيطاليا ، وموناكو ، وسان مارينو ، وسلوفاكيا .

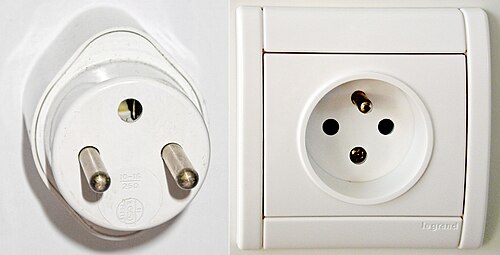

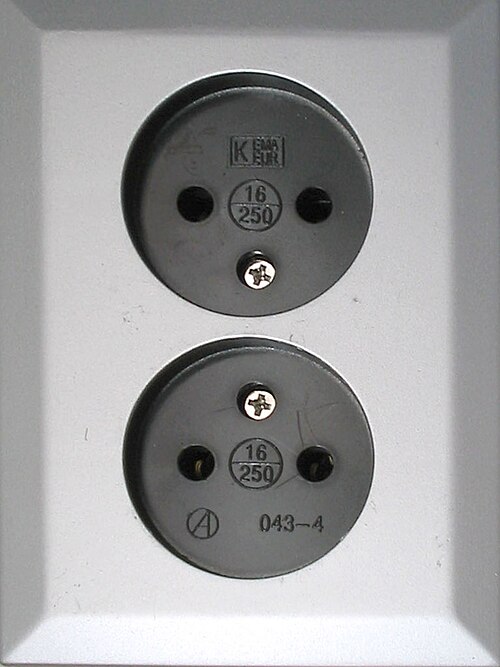

من المرجح أن يكون هذا الموصل الكهربائي قد نشأ في بلجيكا، حيث تم تقديمه في ثلاثينيات القرن العشرين من قبل شركتي فينكييه فرير ونيكو. يُحدد كل  من مقبس CEE 7/5 وقابس CEE 7/6 في العديد من المعايير الوطنية، من بينها المعيار البلجيكي NBN C 61-112، والمعيار الفرنسي NF C 61-314، والمعيار التشيكي ČSN 35 4516. يُعد مقبس CEE 7/5 المعيار الأساسي في أوروبا، وتحديدًا في بلجيكا، والتشيك، وفرنسا، وبولندا، وسلوفاكيا. أما في الدنمارك، بما في ذلك جزر فارو وغرينلاند، فيُسمح حاليًا باستخدام كل من CEE 7/3 وCEE 7/5 إلى جانب النوع K.

يحتوي المقبس على تجويف دائري به فتحتان دائريتان. يتم توصيل دبوس التأريض الدائري البارز من المقبس قبل تلامس نقاط التلامس الكهربائية. يقع دبوس التأريض في منتصف الفتحتين، بإزاحة قدرها 10 مم (0.394 بوصة) . يحتوي القابس على دبوسين دائريين بقياس 4.8 × 19 مم (0.189 × 0.748 بوصة) ، يفصل بينهما مسافة 19 مم (0.748 بوصة) ، وبه فتحة لدبوس التأريض البارز من المقبس.

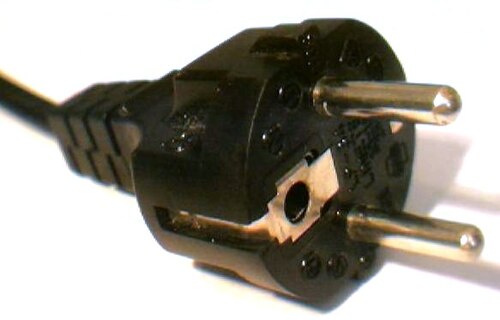

هذا قابس دائري متوافق مع جميع أنواع  مقابس CEE 7 الثلاثة. يُعرف أيضًا باسم "القابس المحيطي"، ويحتوي على دبوسين دائريين بقياس 4.8 × 19 مم (0.189 × 0.748 بوصة) . الدبابيس غير مغلفة، على عكس مقابس CEE 7/16 الأوروبية، على سبيل المثال. قد يكون تصنيفه 10 أمبير أو 16 أمبير.

اعتمدت جنوب أفريقيا معيار IEC 60906-1 كمعيار وطني لها، وهو SANS  164-2، في عام 1992. ويحدد المعيار نظام قابس ثنائي الأطراف غير مؤرض ونظام قابس ثلاثي الأطراف مؤرض، وهو ما يعادل النوع  N من IEC. وقد تم تحديد SANS  164-2 كمعيار مفضل في عام 2013، وجنوب أفريقيا بصدد الانتقال إليه كنظام سائد، ومن المتوقع أن يكتمل ذلك بحلول عام 2025 إلى عام 2035.

 يتوافق نظام SANS 164-2 مع نظام SANS  164-5 Europlug، الشائع استخدامه في البلاد. ويهدف هذا التحول إلى تحسين السلامة الكهربائية وتوحيد المعايير، بما يتماشى مع أنظمة المقابس والمآخذ الدولية في جنوب إفريقيا.

اعتمدت البرازيل، التي كانت تستخدم في الغالب مقابس Europlugs بالإضافة إلى مقابس NEMA  1-15 وNEMA  5-15، نسخةً (غير متوافقة) من معيار IEC 60906-1 كمعيار وطني في عام 1998 بموجب المواصفة NBR  14136 (المعدلة في عام 2002). ^{[ 52 ]} تُستخدم هذه المقابس في مناطق البلاد ذات الجهد 220 فولت و127 فولت، على الرغم من توصية معيار IEC 60906-2  باستخدام مقابس NEMA 5-15  لتوصيلات 120 فولت. يوجد نوعان من المقابس في المواصفة NBR  14136: أحدهما لتيار 10  أمبير، بقطر دبوس 4.0  مم، والآخر لتيار 20  أمبير، بقطر دبوس 4.8  مم. ^{[ 53 ]} يختلف هذا عن معيار IEC  60906-1 الذي يحدد قطر دبوس يبلغ 4.5  مم وتصنيفًا قدره 16  أمبير.  ولا يشترط معيار NBR 14136 وجود مصاريع على الفتحات، وهو جانب آخر من جوانب عدم الامتثال لمعيار IEC 60906-1.  لم يُطبَّق معيار NBR 14136 في ذلك البلد حتى عام 2007، عندما أصبح اعتماده اختياريًا للمصنعين. وأصبح إلزاميًا في 1 يناير 2010.

قلة من المنازل الخاصة في البرازيل مزودة بتأريض، لذا حتى في حال وجود مقبس ثلاثي الأطراف، لا يُفترض بالضرورة أن جميع الأطراف الثلاثة متصلة فعليًا. كانت معظم الأجهزة المنزلية الكبيرة تُباع مع خيار تركيب سلك تأريض خارجي للتأريض المحلي، لكن العديد من المستهلكين لم يكونوا متأكدين من كيفية استخدامه، وبالتالي لم يقوموا بتوصيله. يحتوي المعيار الجديد على دبوس تأريض، مما يُلغي نظريًا الحاجة إلى سلك التأريض الخارجي. ^{[ 54 ]}

بسبب صغر قطر دبابيسها،  تتوافق المقابس البرازيلية المصنفة لـ 10 أمبير مع المقابس البرازيلية المصنفة لـ 20  أمبير والمقابس الجنوب أفريقية المصنفة لـ 16 أمبير. لا تتوافق مقابس  20 أمبير مع مقابس 10 أمبير، وهذا هو التصميم المقصود. مع ذلك، في حال خلط المقابس البرازيلية والجنوب أفريقية، قد يؤدي اختلاف أبعاد المقابس إلى إمكانية إدخال مقبس 16 أمبير في مقبس 10 أمبير أو مقبس 20 أمبير في مقبس 16 أمبير، مما قد يتسبب في زيادة الحمل على المقبس. ^{[ 55 ]}

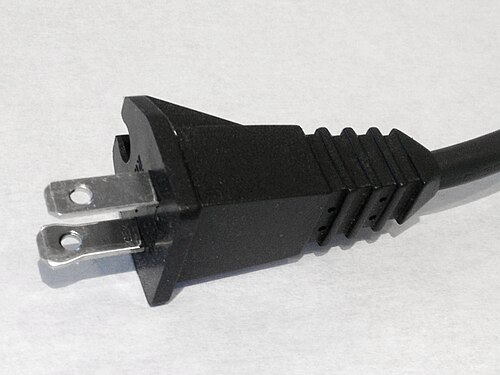

تتميز مقابس NEMA-1 بشفرتين متوازيتين، وتتحمل تيارًا يصل إلى 15  أمبير عند جهد 125  فولت. وهي لا توفر توصيلًا أرضيًا، ولكنها تتوافق مع  مقابس NEMA 5-15 المؤرضة. لم تكن الإصدارات الأولى منها مستقطبة، ولكن معظم المقابس اليوم مستقطبة عبر شفرة محايدة أعرض. ( تُعد محولات التيار  المتردد غير المستقطبة استثناءً شائعًا). حصل هارفي هوبل على براءة اختراع لمقبس ذي شفرتين متوازيتين عام 1913، حيث كانت الشفرتان متساويتين في العرض ( براءة الاختراع الأمريكية رقم 1,064,833 ). وفي عام 1916، حصل هوبل على براءة اختراع لإصدار مستقطب، حيث كانت إحدى الشفرتين أطول وأعرض من الأخرى ( براءة الاختراع الأمريكية رقم 1,180,648 ). أما في الإصدار المستقطب من NEMA  1-15، الذي طُرح في خمسينيات القرن الماضي، فإن الشفرتين متساويتان في الطول، ويختلف عرضهما فقط.

لا يُسمح باستخدام منافذ NEMA-1 غير المؤرضة في المباني الجديدة في الولايات المتحدة وكندا ، ولكن لا يزال من الممكن العثور عليها في المباني القديمة.

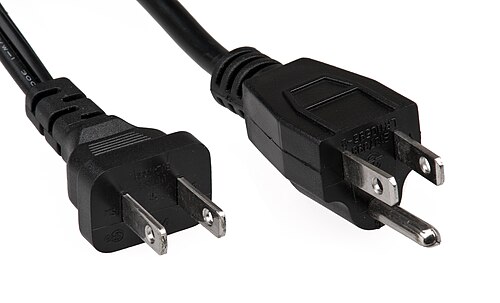

يحتوي قابس NEMA  5-15 على شفرتين مسطحتين متوازيتين، مثل  قابس NEMA 1-15، بالإضافة إلى دبوس تأريض. ^{[ 59 ]} وهو مصمم لتحمل تيار 15  أمبير عند جهد 125  فولت. دبوس التأريض أطول من شفرتي السلك الحي والسلك المحايد، بحيث يتصل القابس بالأرض قبل توصيل التيار الكهربائي. فتحة التأريض مصممة رسميًا على شكل حرف D، على الرغم من وجود بعض الفتحات الدائرية، والعديد من القوابس مزودة بدبابيس تأريض دائرية. قد تكون شفرتا السلك الحاملتان للتيار في القوابس المؤرضة ضيقتين، لأن دبوس التأريض يضمن القطبية، ولكن المقابس مزودة بفتحة أوسع للسلك المحايد لمنع إدخال القوابس غير المؤرضة ذات القطبية بشكل معكوس. يُوصى باستخدام هذا المقبس في معيار IEC 60906-2  للتركيبات الكهربائية بجهد 120 فولت وتردد 60 هرتز.

يشترط معيار التركيب الصادر عن الرابطة الوطنية لمقاولي الكهرباء (NEIS 130-2016 )  توجيهًا ثابتًا للمقابس المركبة معًا أو بالقرب من بعضها، ولكنه لا يحدد توجيهًا معينًا. ^{[ 60 ]} عمليًا، تُركّب معظم المقابس بحيث يكون طرف التأريض أسفل أطراف التوصيل الأخرى. وقد أُطلق على هذا التوجيه اسم "المقبس الحزين" أو "الوجه المنزعج" أو "الوجه المصدوم" ^{[ 61 ]} ، وهي أسماء تعكس ظاهرة الباريدوليا .

قد يكون من الضروري استخدام مقابس مقاومة للعبث في المباني السكنية الجديدة، مع وجود أغطية على مقابس الطاقة لمنع ملامستها بواسطة الأجسام التي يتم إدخالها في المقبس. ^{[ 62 ]}

في إضاءة المسرح ، يُعرف هذا الموصل أحيانًا باسم PBG اختصارًا لـ Parallel Blade with Ground أو Edison أو Hubbell ، وهو اسم شركة مصنعة شائعة. ^{[ 63 ]}

يحتوي نوع NEMA 5-20  AP على شفرات متعامدة. ويحتوي المقبس على فتحة على شكل حرف T للشفرة المحايدة، والتي تقبل إما  مقابس ذات شفرات متوازية بقدرة 15 أمبير أو  مقابس بقدرة 20 أمبير. ^{[ 64 ]}

تُستخدم أجهزة NEMA 14-50 بكثرة في مواقع التخييم المخصصة للمركبات الترفيهية ، حيث تُستخدم لتوصيل الطاقة الكهربائية الخارجية للمركبات الترفيهية الكبيرة . كما كان من الشائع سابقًا توصيل المنازل المتنقلة بشبكة الكهرباء العامة عبر جهاز 14-50. ومن التطبيقات الحديثة موصل Tesla Mobile Connector لشحن المركبات، والذي أوصى رسميًا بتركيب مقبس 14-50 للاستخدام المنزلي.

تُستخدم المقابس المصنفة بـ 240  فولت و20 و30 و50 أمبير غالبًا للأجهزة ذات التيار العالي مثل مكيفات الهواء ومجففات الملابس والمواقد الكهربائية، على التوالي.

مقابس يابانية من الفئة  الثانية ذات قطبية مع عمود تأريض، لغسالة ملابس (مشابهة لـ NEMA  1-15)

مقبس ياباني 20  أمبير مزود بعمود تأريض وموصل تأريض، لمكيف هواء (مشابه لـ NEMA  5-20)

مقبس ياباني 200  فولت مزود بفتحة تأريض، لمكيف هواء (مشابه لـ NEMA  6-20)

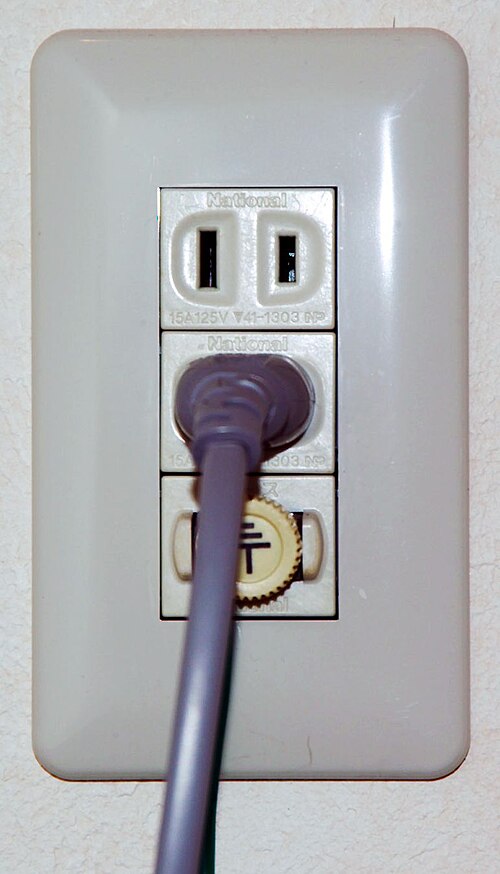

يبدو القابس والمقبس الياباني من الفئة الثانية متطابقين فيزيائيًا مع NEMA  1-15 ويحمل أيضًا 15  أمبير. وتفرض المعايير الصناعية اليابانية ذات الصلة ، JIS  C  8303، ^{[ 65 ]} متطلبات أبعاد أكثر صرامة لغلاف القابس، ومتطلبات وضع علامات مختلفة، واختبار إلزامي وموافقة على النوع .

المقابس اليابانية القديمة ومحولات المقابس المتعددة غير مستقطبة - أي أن فتحات المقابس متساوية الحجم - ولا تقبل إلا المقابس غير المستقطبة. تتوافق المقابس اليابانية عمومًا مع معظم المقابس الأمريكية الشمالية دون تعديل، ولكن قد تتطلب المقابس الأمريكية الشمالية المستقطبة محولات أو استبدالها بمقابس غير مستقطبة لتوصيلها بالمقابس اليابانية القديمة. يبلغ الجهد الكهربائي في اليابان 100  فولت، والتردد إما 50  هرتز (شرق اليابان: طوكيو، يوكوهاما، توهوكو، كاواساكي، سابورو، سينداي، وهوكايدو) أو 60  هرتز (غرب اليابان: أوساكا، كيوتو، ناغويا، شيكوكو، كيوشو، وهيروشيما) وذلك حسب موقع المستهلك على شبكة أوساكا أو طوكيو. ^{[ 66 ]} لذلك، قد لا تعمل بعض الأجهزة الأمريكية الشمالية التي يمكن توصيلها بالمقابس اليابانية بشكل صحيح.

تستخدم اليابان أيضًا قابسًا مؤرضًا مشابهًا لقابس NEMA  5-15 في أمريكا الشمالية. ^{[ 65 ]} ومع ذلك، فهو أقل شيوعًا من  نظيره NEMA 1-15. منذ عام 2005، يُشترط في المنازل اليابانية الجديدة أن تحتوي على  مقابس مؤرضة من الفئة الأولى لتوصيل الأجهزة المنزلية. لا ينطبق هذا الشرط على المقابس غير المخصصة للأجهزة المنزلية، ولكن يُنصح بشدة باستخدام مقابس من الفئة الأولى في جميع أنحاء المنزل. ^{[ 67 ]}

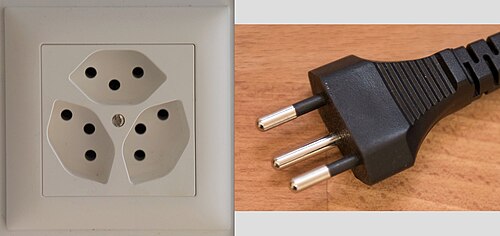

يُعرّف المعيار SN 441011 سلسلة "النوع 1x" من  المقابس والمآخذ الكهربائية بقدرة 10 أمبير.  قابس النوع 11 غير مؤرض، ويحتوي على  دبوسين دائريين بقطر 4 مم يفصل  بينهما مسافة 19 مم. أما قابس النوع  12 فيضيف  دبوس تأريض دائري مركزي بقطر 4 مم، مُزاحًا بمقدار 5 مم. لم يكن للمأخذ الكهربائي  من النوع 12 القديم تجويف، بينما المأخذ الكهربائي من النوع 13 الأحدث مُجوف. يقبل كلا المأخذين قابسي النوع 11 والنوع 12، بالإضافة إلى قابس Europlug بقدرة 2.5 أمبير . كانت قابسي النوع 11 و12 الأقدم تحتويان على دبابيس للتيار والحيادي بدون غلاف، مما يُشكل خطرًا للصعق الكهربائي عند إدخالهما جزئيًا في مآخذ غير مُجوفة. ^{[ 70 ]} يُشير تصنيف IEC من النوع J إلى قابسي النوع 12 ومآخذ النوع 13 في معيار SEV 1011. ^{[ 14 ]}

تتميز سويسرا بمقبس طاقة ثلاثي الأطوار متوافق مع المقابس أحادية الطور:  يحتوي القابس من النوع 15 على ثلاثة دبابيس دائرية، بنفس أبعاد النوع  12، بالإضافة إلى دبوسين مستطيلين مسطحين أصغر حجماً لطورين إضافيين من الطاقة. مقبس النوع  15 غائر، وله خمس فتحات (ثلاث دائرية واثنتان مستطيلتان مسطحتان). وهو يقبل المقابس من الأنواع  11 و12 و15 وقابس اليورو. ^{[ 69 ]}

يُعرّف المعيار SN  441011 أيضًا سلسلة "النوع 2x" من  المقابس والمآخذ بقدرة 16 أمبير. وهي مماثلة لنظيراتها من  النوع "النوع 1x" بقدرة 10 أمبير، ولكنها تستبدل الدبابيس الدائرية بدبابيس مستطيلة الشكل بأبعاد 4  مم × 5  مم. كما تقبل هذه المآخذ مقابس "النوع 1x". يحتوي القابس غير المؤرض من النوع 21 على دبوسين مستطيلين، تفصل بينهما مسافة 19  مم.  ويضيف القابس من النوع 23 دبوسًا أرضيًا مستطيلًا مركزيًا، بإزاحة قدرها 5  مم.  ويقبل المأخذ الغائر من النوع 23 مقابس من الأنواع  11 و12 و21 و23، بالإضافة إلى قابس Europlug.

مرة أخرى، يتوافق مقبس الطاقة ثلاثي الأطوار مع المقابس أحادية الطور، سواءً كانت بقدرة 10  أمبير أو 16  أمبير.  يحتوي القابس من النوع 25 على ثلاثة دبابيس مستطيلة بنفس أبعاد النوع  23، بالإضافة إلى دبوسين مستطيلين بنفس أبعاد النوع  15. المقبس المقابل من النوع  25 غائر ويقبل جميع أنواع المقابس السويسرية بالإضافة إلى القابس الأوروبي. ^{[ 69 ]}

يجب أن تكون المقابس والمآخذ المستخدمة لتشغيل المواقد الكهربائية من خط أحادي الطور مصممة لتحمل تيارات أعلى من تلك المستخدمة مع التيار ثلاثي الأطوار، لأن الطاقة تُنقل بالكامل عبر موصلين فقط، وليس ثلاثة. في حال عدم توصيل الموقد الكهربائي مباشرةً بمصدر الطاقة، يمكن توصيله بالشبكة الرئيسية باستخدام موصل مناسب عالي الطاقة. لا تفرض بعض الدول لوائح تنظيمية لتوصيل المواقد الكهربائية أحادية الطور. في روسيا، غالباً ما يُرى الموقد الكهربائي موصولاً بموصل 25 أو 32 أو حتى 40  أمبير.

موصلات موقد روسية مصنفة بجهد 220  فولت، 40  أمبير. اليسار: مقبس. اليمين: قابس.

في النرويج، يُستخدم موصل أرضي بقدرة 25  أمبير، مستطيل الشكل ذو زوايا مستديرة، للمواقد أحادية الطور. ^{[ 79 ]} يحتوي الموصل على ثلاثة دبابيس مستطيلة متراصة، ويكون دبوس التأريض أطول من الدبوسين الآخرين. المقبس المقابل مُقعّر لمنع الصدمات الكهربائية. المعيار النرويجي هو NEK  502:2005 - الورقة X (المقبس) والورقة XI (القابس).

وحدة تزويد طاقة ماكينة حلاقة ثنائية الجهد لأنظمة BS 4573، والنوع A الأمريكي، والنوع ثنائي السن الأسترالي، والنوع C الأوروبي

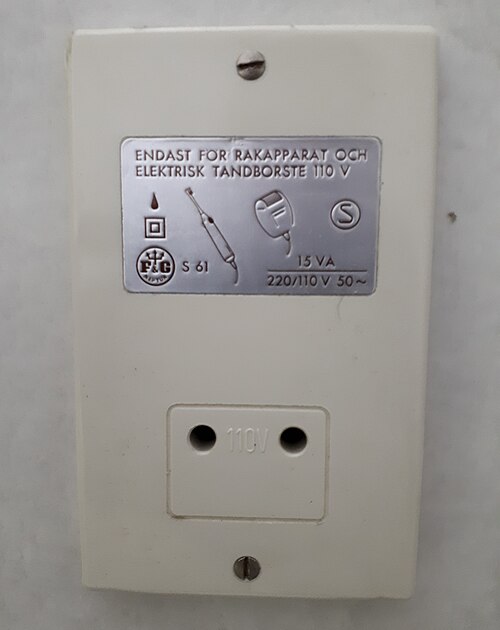

وحدة تزويد الطاقة لماكينة الحلاقة بجهد مزدوج في السويد

قد تمنع لوائح التمديدات الكهربائية الوطنية أحيانًا استخدام المقابس الكهربائية بجوار صنابير المياه، وما شابه. ويمكن استخدام مقبس خاص مزود بمحول عزل لتشغيل ماكينات الحلاقة الكهربائية بالقرب من حوض الغسيل. ونظرًا لانخفاض قدرة محول العزل، فإن هذه المقابس غير مناسبة لتشغيل الأجهزة ذات القدرة العالية مثل مجففات الشعر .

يصف معيار اللجنة الكهروتقنية الدولية IEC 61558-2-5، الذي اعتمدته اللجنة الأوروبية للتوحيد القياسي الكهروتقني (CENELEC) ويُعتبر معيارًا وطنيًا في بعض الدول، نوعًا واحدًا من وحدات تزويد الطاقة لماكينات الحلاقة. قد تقبل مقابس ماكينات الحلاقة أنواعًا متعددة من المقابس ثنائية الأطراف، بما في ذلك المقابس الأسترالية (النوع  الأول) ومعيار BS  4573. غالبًا ما يتضمن محول العزل  مخرجًا بجهد 115 فولت يقبل المقابس الأمريكية ثنائية الأطراف (النوع  A). يجب أيضًا أن تكون وحدات تزويد الطاقة لماكينات الحلاقة محدودة التيار، حيث يحدد معيار IEC 61558-2-5 حدًا أدنى للتيار يبلغ 20 فولت أمبير وحدًا أقصى يبلغ 50 فولت أمبير. ^{[ 80 ]} تحمل المقابس رمز ماكينة الحلاقة، وقد يُكتب عليها أيضًا "لماكينات الحلاقة فقط".

كانت محولات العزل ومقابس NEMA  1-15 المخصصة لماكينات الحلاقة من الممارسات الشائعة في أمريكا الشمالية، ولكن يُستخدم الآن مقبس GFCI بدلاً منها. يوفر هذا المقبس كامل سعة المقبس القياسي، ولكنه يحمي مستخدم ماكينة الحلاقة أو أي جهاز آخر من تسرب التيار.

 على الرغم من تشابه مقابس BS 4573 ظاهريًا مع مقابس Europlug (النوع  C)، إلا أن هناك اختلافات طفيفة بينهما. فبينما  يحتوي مقبس BS 4573 على نقاط تلامس دائرية قطرها 5  مم، تفصل بينها مسافة 16  مم، يحتوي مقبس Europlug  على نقاط تلامس قطرها 4 مم، تفصل بينها مسافة 19 مم تقريبًا  . ولإدخال مقبس Europlug في  مقبس BS 4573، يجب استخدام محول.
