RattleCAD

📅 آخر تحديث: ٢٥ يوليو ٢٠٢٦
✍️ نُشر في: ٢٥ يوليو ٢٠٢٦
📷 يحتوي على 1 صور
الموسوعة الحرة

برنامج rattleCAD هو برنامج تصميم بمساعدة الحاسوب ثنائي الأبعاد (CAD) مُخصص لتصميم الدراجات الهوائية ، [ 1 ] [ 2 ] وخاصةً تصميم هياكل الدراجات ، [ 3 ] [ 4 ] وقد طوّره الدراج والمبرمج النمساوي مانفريد روزنبرغر منذ عام 2008. [ 5 ] كُتب البرنامج بلغة البرمجة Tcl باستخدام واجهة المستخدم الرسومية (GUI) المبنية على Tk . [ 6 ]

في عام 2019، وبعد 10 سنوات من كونها برمجيات مفتوحة المصدر ، تحولت rattleCAD إلى نموذج تطوير برمجيات احتكاري . [ 7 ]

تاريخ

في عام 2008، بدأ مانفريد روزنبرغر بتطوير برنامج rattleCAD كبرنامج مفتوح المصدر لمصنّعي الدراجات الهوائية الذين يقومون بتجميعها بأنفسهم (DIY) ومتاجر الدراجات، حيث استضاف شفرة المصدر والشفرة التنفيذية على منصة SourceForge منذ يناير 2010، [ 8 ] [ 9 ] [ 10 ] [ 11 ] كبديل لعدد قليل من التطبيقات الاحتكارية الموجودة في هذا المجال آنذاك، مثل BikeCAD ، وهو أحد أقدم برامج التصميم بمساعدة الحاسوب (CAD) المتخصصة في تصميم الدراجات، والذي طوّره برنت كاري، وهو رجل أعمال كندي في مجال تأجير الدراجات ومبرمج، منذ عام 2002، [ 12 ] [ 13 ] [ 14 ] [ 15 ] [ 16 ] و Linkage ، وهو برنامج CAD و CAE لتصميم الدراجات ومحاكاة نظام التعليق ، [ 17 ] [ 18 ] والذي طوّره مطوّر البرامج المجري جيرجيلي كوفاكس . [ 19 ] [ 20 ] [ 21 ] [ 22 ]

في الفترة من 31 مارس إلى 1 أبريل 2012، تم عرض التطبيق في معرض الدراجات المصنوعة يدويًا الأوروبي (EHBE) في شفابيش غموند . [ 23 ]

في 11 أبريل 2012، تم عرض التطبيق في معرض Bespoked 2014 ( معرض الدراجات المصنوعة يدويًا في المملكة المتحدة ) في لندن . [ 24 ]

في 8 يوليو 2017، قدم روزنبرغر برنامج rattleCAD في مؤتمر EuroTcl 2017 (الاجتماع الأوروبي الخامس عشر لمستخدمي Tcl/Tk) في برلين . [ 25 ] [ 26 ] [ 27 ]

في 7 يوليو 2018، وخلال مؤتمر EuroTcl 2018 (الاجتماع الأوروبي السادس عشر لمستخدمي Tcl/Tk) في ميونيخ ، قدم روزنبرغر مكتبة cad4tcl - وهي مكتبة رسومات CAD مفتوحة المصدر لـ Tcl/Tk، مستخرجة من المصدر الرئيسي لبرنامج rattleCAD . [ 28 ] [ 29 ] [ 30 ]

في 10 ديسمبر 2018، تم طرح الإصدار التجريبي الأول من برنامج rattleCAD 4.0.0 . [ 31 ]

في يناير 2019، تم إصدار برنامج rattleCAD 3.6.30 . وكان هذا آخر إصدار مفتوح المصدر.

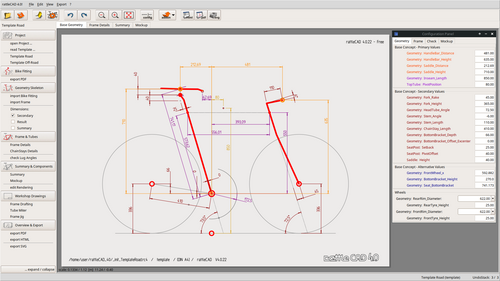

هندسة قاعدة الدراجة في برنامج rattleCAD 4.0.22 المجاني .

إغلاق المصدر

في عام 2019، أعلن روزنبرغر على الموقع الإلكتروني الجديد عن توقفه عن تطوير البرمجيات مفتوحة المصدر والتحول إلى نموذج التطوير الاحتكاري لإصدارات rattleCAD 4.x القادمة. [ 7 ]

لن يكون برنامج rattleCAD 4.0 مجانيًا ومفتوح المصدر بعد الآن. ببساطة، ستُطرح تراخيص محدودة المدة لاستخدام rattleCAD - كنوع من رسوم المستخدم. سيُمكّنني هذا من مواصلة تطوير rattleCAD في المستقبل. منذ خريف عام 2018، تم إنجاز الكثير في rattleCAD.

— مانفريد روزنبرغر

منذ ذلك الحين، تم توفير التطبيق عبر Gumroad كإصدار مجاني محدود [ 32 ] [ 33 ] [ 34 ] بموجب نموذج دفع قائم على التبرعات (تم استبدال الإصدار المجاني لاحقًا بإصدار تجريبي أكثر تقييدًا ) وكإصدارات تجارية للاستخدام الخاص والمهني بموجب نموذج دفع قائم على الاشتراك .

اعتبارًا من يونيو 2023، لا تزال صفحة المشروع على موقع SourceForge تُستخدم بنشاط كمنتدى نقاش من قبل المستخدمين ومطوري التطبيقات. [ 35 ]

على الرغم من حذف جميع إصدارات المصدر والملفات الثنائية القديمة المرخصة كمصدر مفتوح من موقع SourceForge بواسطة المطور في عام 2019، إلا أن بعض لقطات الشفرة الأصلية ونسخة معدلة من برنامج rattleCAD 3.x، المستضافة على GitHub، [ 36 ] [ 37 ] [ 38 ] والملفات الثنائية لآخر إصدار مفتوح المصدر من rattleCAD 3.6.30 والإصدارات الأقدم، والتي لا تزال متداولة على الإنترنت حتى أكتوبر 2023، [ 39 ] [ 40 ] [ 41 ] [ 42 ] موجودة الآن في أرشيف الإنترنت . [ 43 ]

سمات

يوفر برنامج rattleCAD جميع الأدوات اللازمة لتصميم الدراجات بدءًا من التصميم الأولي للهندسة الأساسية، المعدلة حسب حجم جسم راكب الدراجة، [ 44 ] وصولاً إلى إنتاج وثائق التجميع الكاملة وتصنيع الإطار:

  • واجهة مستخدم رسومية خطوة بخطوة لتصميم الدراجات.
  • التصميم البارامتري للهندسة الأساسية، ثم يستخدم لحساب هندسة الدراجة بالتفصيل، بما في ذلك رسومات الورشة لقطع أنابيب الإطار.
  • تمثيل بيانات التصميم بمساعدة الحاسوب (CAD) باستخدام الرسومات المتجهة .
  • كتالوج لقطع غيار الدراجات الهوائية باستخدام برنامج CAD.
  • إنشاء تلقائي لمخططات ووثائق التصنيع ثنائية الأبعاد.
  • تصدير ماكرو FreeCAD ، عبر rattleCAD 3D (إضافة إضافية)، لإنشاء نموذج ثلاثي الأبعاد لإطار الدراجة ونموذج التجميع الكامل داخل تطبيق FreeCAD. [ 45 ] [ 46 ] [ 47 ]

تنسيقات الملفات

يدعم برنامج rattleCAD تنسيقات الملفات التالية:

  • XML – لتخزين مشاريع وقوالب تصميم الدراجات في برنامج rattleCAD 3.x. [ 48 ]
  • *.rc4– تنسيق ملف قائم على JSON لتخزين مشاريع وقوالب تصميم الدراجات في برنامج rattleCAD 4.x.
  • SVG – لاستيراد وتصدير الرسومات والمستندات، كملفات مكتبات أجزاء الدراجات (كتل CAD).
  • HTML – لتصدير تقرير المشروع كصفحة ويب (مع ملف المشروع ومجموعة من الرسومات بصيغة SVG) جاهزة للنشر على موقع الويب الخاص بك.
  • DXF – لتصدير الرسومات والمستندات.
  • ملف PDF – لتصدير الرسومات والمستندات.
  • STEP – لتصدير نموذج التجميع ثلاثي الأبعاد. [ 47 ]
  • بايثون ( *.py, *.FCMacro) – لتصدير ماكرو FreeCAD لإنشاء نماذج ثلاثية الأبعاد داخل FreeCAD. [ 45 ] [ 46 ] [ 47 ]

سجل الإصدارات

  • سجلات التغييرات متوفرة على الموقع الرسمي وصفحة SourceForge
إصدارتاريخ الافراج عنهمعلومة
غير مدعوم: غير معروف2008الإصدار الأولي
غير مدعوم: 2.8يناير 2010أصبح التطوير مفتوح المصدر عبر منصة SourceForge
غير مدعوم: 3.1سبتمبر 2010
غير مدعوم: 3.225 أكتوبر 2010
غير مدعوم: 3.328 أبريل 2012تعريف جديد لوضعية السرج، نموذج خلفي
غير مدعوم: 3.417 فبراير 2013أضف عينات إلى rattleCAD وقم بالتكرار عليها، وضع العرض التوضيحي ( File -> Demo)، rattleCAD 3D (ملحق)
غير مدعوم: 3.524 فبراير 2018
غير مدعوم: 3.614 أغسطس 2018قائمة الأكورديون، ضبط الدراجة (إدخال الموضع، استيراد الموضع، استيراد الإطار)، المكتبات المستخرجة (cad4tcl، svgDOM) [ 49 ]
الإصدار المدعوم: 4.010 ديسمبر 2018تم تحويل التطوير إلى نظام احتكاري (مع إصدارات احترافية وخاصة وتجريبية)، وتمت مراجعة واجهة المستخدم، وتم اعتماد تنسيق ملف جديد ( *.rc4).
الإصدار المدعوم: 4.131 أكتوبر 2020أنابيب منحنية
الإصدار المدعوم: 4.219 يونيو 2022ميزات إضافية لتكوين أنبوب الرأس، وتكوين دعامة المقعد المنحنية، وفصل المكونات في مكتبة مستقلة
أحدث إصدار: 4.31 سبتمبر 2023
أسطورة:
غير مدعوم
مدعوم
أحدث إصدار
نسخة معاينة
الإصدار المستقبلي

cad4tcl

cad4tcl [ 50 ] – مكتبة رسومية مفتوحة المصدر للغة Tcl/Tk تُستخدم في بناء برامج التصميم بمساعدة الحاسوب (CAD)، وقد طُوّرت كجزء من rattleCAD. تدعم استيراد وتصدير ملفات SVG وPDF وDXF. [ 29 ]

svgDOM

svgDOM [ 51 ] – هي مكتبة مفتوحة المصدر لمعالجة وتحسين رسومات SVG لـ Tcl/Tk، تم تطويرها كجزء من rattleCAD. [ 29 ]
