نظام ترميز الألوان الإلكتروني

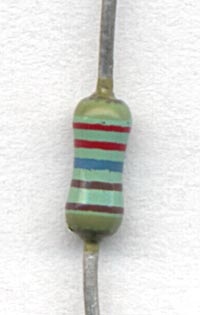

أ مقاومة 2.26 كيلو أوم ، بدقة 1% مع 5 أشرطة ملونة ( سلسلة E96 )، من الأعلى، 2-2-6-1-1؛ يشير الشريطين البنيين الأخيرين إلى المضاعف (×10) والتفاوت (1%).

يُستخدم نظام ترميز الألوان الإلكتروني للإشارة إلى قيم أو تصنيفات المكونات الإلكترونية، وعادةً ما يُستخدم للمقاومات ، ولكن أيضًا للمكثفات والمحاثات والثنائيات وغيرها . ويُستخدم نظام ترميز منفصل، وهو نظام ترميز الألوان ذو 25 زوجًا ، لتحديد الأسلاك في بعض كابلات الاتصالات . وتُستخدم أنظمة ترميز مختلفة لأسلاك التوصيل في أجهزة مثل المحولات أو في أسلاك المباني.

تاريخ

دليل ترميز ألوان المقاومات RMA ، حوالي 1945-1950

قبل وضع معايير الصناعة، كان كل مصنع يستخدم نظامه الفريد الخاص به لترميز الألوان أو وضع علامات على مكوناته.

في عشرينيات القرن العشرين، طوّرت جمعية مصنّعي أجهزة الراديو (RMA) نظام ترميز ألوان المقاومات RMA كعلامة ثابتة لتمييز ألوان المقاومات. وفي عام 1930، صُنعت أولى أجهزة الراديو المزودة بمقاومات مُرمّزة بألوان RMA. ^[¹^]^[²^] وعلى مدى عقود، ومع تغيّر اسم المنظمة (RMA، RTMA، RETMA، EIA ) ^[³^] تغيّر اسم النظام أيضًا. ورغم أنه يُعرف حاليًا باسم نظام ترميز ألوان EIA ، إلا أن التسميات الأربعة المختلفة لا تزال مستخدمة في الكتب والمجلات والفهارس وغيرها من الوثائق لأكثر من 96 عامًا.

في عام 1952، تم توحيد هذا النظام في معيار IEC 62:1952 الصادر عن اللجنة الكهروتقنية الدولية (IEC)، ومنذ عام 1963 نُشر أيضًا تحت مسمى EIA RS-279 . ^{[ 4 ]} كان هذا النظام مخصصًا في الأصل للمقاومات الثابتة فقط، ثم تم توسيعه ليشمل المكثفات أيضًا بموجب معيار IEC 62:1968 . وقد اعتُمد هذا النظام في العديد من المعايير الوطنية مثل DIN 40825 (1973) و BS 1852 (1974) و IS 8186 (1976). أما المعيار الدولي الحالي الذي يُحدد رموز الترميز للمقاومات والمكثفات فهو IEC 60062:2016 . ^{[ 5 ]} بالإضافة إلى رمز اللون، تُحدد هذه المعايير رمزًا مكونًا من حرف ورقم يُسمى رمز RKM للمقاومات والمكثفات.

استُخدمت الأشرطة الملونة لسهولة طباعتها وانخفاض تكلفتها على المكونات الصغيرة. مع ذلك، كانت لها عيوبها، خاصةً بالنسبة للأشخاص المصابين بعمى الألوان . فقد يؤدي ارتفاع درجة حرارة المكون أو تراكم الأوساخ إلى استحالة التمييز بين اللون البني والأحمر أو البرتقالي. وقد جعلت التطورات في تكنولوجيا الطباعة الأرقام المطبوعة أكثر عمليةً على المكونات الصغيرة. تُحدد قيم المكونات في عبوات التثبيت السطحي برموز أبجدية رقمية مطبوعة بدلاً من الرموز اللونية.

المقاومات

مقاومة 0 أوم ( صفر أوم)، مُعلَّمة بشريط أسود واحد

نظام الأشرطة اللونية

ولتمييز اليسار عن اليمين، توجد فجوة بين النطاقين C و D:

الرقم الأول المهم لقيمة المكون (الجانب الأيسر)
الرقم المعنوي الثاني (بعض المقاومات الدقيقة لها رقم معنوي ثالث، وبالتالي خمسة نطاقات).
المضاعف العشري (عدد الأصفار اللاحقة، أو مضاعف قوة العدد 10)
في حال وجودها، تشير إلى هامش التسامح للقيمة كنسبة مئوية (عدم وجود شريط يعني 20%)

في المثال أعلاه، يحتوي المقاوم ذو الأشرطة الحمراء والبنفسجية والخضراء والذهبية على الرقم الأول 2 (أحمر؛ انظر الجدول أدناه)، والرقم الثاني 7 (بنفسجي)، متبوعًا بـ 5 أصفار (خضراء):2,700,000 أوم . يشير اللون الذهبي إلى أن نسبة التفاوت هي ±5%.

قد تُعلّم المقاومات الدقيقة بنظام من خمسة أشرطة، يتضمن ثلاثة أرقام معنوية، ومضاعف قوة 10 (عدد الأصفار اللاحقة)، وشريط التفاوت. يشير الشريط الأول العريض جدًا إلى مقاومة ملفوفة بسلك. ^{[ 6 ]}

قد تتضمن المقاومات المصنعة للاستخدام العسكري أيضًا شريطًا خامسًا يشير إلى معدل فشل المكون ( الموثوقية )؛ راجع MIL-HDBK -199 ^{[ 7 ]} لمزيد من التفاصيل.

قد تحتوي المقاومات ذات التفاوتات الضيقة على ثلاثة نطاقات للأرقام المعنوية بدلاً من اثنين، أو نطاق إضافي يشير إلى معامل درجة الحرارة للمقاومة (TCR)، بوحدات جزء في المليون / كلفن .

تحتوي جميع المكونات المشفرة على نطاقين للقيمة على الأقل ومضاعف؛ أما النطاقات الأخرى فهي اختيارية.

فيما يلي رمز اللون القياسي وفقًا للمعيار IEC 60062:2016 :

لون الخاتم			رقم معنوي	المضاعف		تسامح		معامل درجة الحرارة (TCR)
اسم	شفرة	RAL ^{[ nb 1 ]}	رقم معنوي	المضاعف		النسبة المئوية [%]	خطاب	[جزء في المليون/كلفن]	خطاب
لا أحد	–	–	–	–		±20	م	–
لون القرنفل	PK	3015	–	× 10 ⁻³^{[ 8 ]}	×0.001	–		–
فضي	SR	–	–	× 10 ⁻²	×0.01	±10	ك	–
ذهب	جي دي	–	–	× 10 ⁻¹	×0.1	±5	ج	–
أسود	بي كيه	9005	0	× 10 ⁰	×1	–		±250	يو
بني	بي إن	8003	1	× 10 ¹	×10	±1	F	±100	S
أحمر	أخصائي تغذية معتمد	3000	2	× 10 ²	×100	±2	جي	±50	R
البرتقالي	أصلي	2003	3	× 10 ³	×1000	±0.05 ^{[ 8 ]}	دبليو	±15	P
أصفر	نعم	1021	4	× 10 ⁴	×10000	±0.02 ^{[ 8 ]}^{[ nb 2 ]}^{[ 9 ]}	P	±25	سؤال
أخضر	جي إن	6018	5	× 10 ⁵	×100000	±0.5	د	±20	Z ^{[ nb 3 ]}
أزرق	جامعة بوسطن	5015	6	× 10 ⁶	×مليون	±0.25	ج	±10	Z ^{[ nb 3 ]}
بنفسجي	فيرمونت	4005	7	× 10 ⁷	×10,000,000	±0.1	ب	±5	م
رمادي	جي واي	7000	8	× 10 ⁸	×100,000,000	±0.01 ^{[ 8 ]}^{[ nb 4 ]}^{[ nb 2 ]}^{[ 9 ]}	L (A)	±1	ك
أبيض	هل	1013	9	× 10 ⁹	×1,000,000,000	–		–

لون الخاتم			رقم معنوي	المضاعف		تسامح		معامل درجة الحرارة (TCR)
اسم	شفرة	RAL ^{[ nb 1 ]}	رقم معنوي	المضاعف		النسبة المئوية [%]	خطاب	[جزء في المليون/كلفن]	خطاب
لا أحد	–	–	–	–		±20	م	–
لون القرنفل	PK	3015	–	× 10 ⁻³^{[ 8 ]}	×0.001	–		–
فضي	SR	–	–	× 10 ⁻²	×0.01	±10	ك	–
ذهب	جي دي	–	–	× 10 ⁻¹	×0.1	±5	ج	–
أسود	بي كيه	9005	0	× 10 ⁰	×1	–		±250	يو
بني	بي إن	8003	1	× 10 ¹	×10	±1	F	±100	S
أحمر	أخصائي تغذية معتمد	3000	2	× 10 ²	×100	±2	جي	±50	R
البرتقالي	أصلي	2003	3	× 10 ³	×1000	±0.05 ^{[ 8 ]}	دبليو	±15	P
أصفر	نعم	1021	4	× 10 ⁴	×10000	±0.02 ^{[ 8 ]}^{[ nb 2 ]}^{[ 9 ]}	P	±25	سؤال
أخضر	جي إن	6018	5	× 10 ⁵	×100000	±0.5	د	±20	Z ^{[ nb 3 ]}
أزرق	جامعة بوسطن	5015	6	× 10 ⁶	×مليون	±0.25	ج	±10	Z ^{[ nb 3 ]}
بنفسجي	فيرمونت	4005	7	× 10 ⁷	×10,000,000	±0.1	ب	±5	م
رمادي	جي واي	7000	8	× 10 ⁸	×100,000,000	±0.01 ^{[ 8 ]}^{[ nb 4 ]}^{[ nb 2 ]}^{[ 9 ]}	L (A)	±1	ك
أبيض	هل	1013	9	× 10 ⁹	×1,000,000,000	–		–

عرض نسخة الوضع الداكن من الملف

لون الخاتم			رقم معنوي	المضاعف		تسامح		معامل درجة الحرارة (TCR)
اسم	شفرة	RAL ^{[ nb 1 ]}	رقم معنوي	المضاعف		النسبة المئوية [%]	خطاب	[جزء في المليون/كلفن]	خطاب
لا أحد	–	–	–	–		±20	م	–
لون القرنفل	PK	3015	–	× 10 ⁻³^{[ 8 ]}	×0.001	–		–
فضي	SR	–	–	× 10 ⁻²	×0.01	±10	ك	–
ذهب	جي دي	–	–	× 10 ⁻¹	×0.1	±5	ج	–
أسود	بي كيه	9005	0	× 10 ⁰	×1	–		±250	يو
بني	بي إن	8003	1	× 10 ¹	×10	±1	F	±100	S
أحمر	أخصائي تغذية معتمد	3000	2	× 10 ²	×100	±2	جي	±50	R
البرتقالي	أصلي	2003	3	× 10 ³	×1000	±0.05 ^{[ 8 ]}	دبليو	±15	P
أصفر	نعم	1021	4	× 10 ⁴	×10000	±0.02 ^{[ 8 ]}^{[ nb 2 ]}^{[ 9 ]}	P	±25	سؤال
أخضر	جي إن	6018	5	× 10 ⁵	×100000	±0.5	د	±20	Z ^{[ nb 3 ]}
أزرق	جامعة بوسطن	5015	6	× 10 ⁶	×مليون	±0.25	ج	±10	Z ^{[ nb 3 ]}
بنفسجي	فيرمونت	4005	7	× 10 ⁷	×10,000,000	±0.1	ب	±5	م
رمادي	جي واي	7000	8	× 10 ⁸	×100,000,000	±0.01 ^{[ 8 ]}^{[ nb 4 ]}^{[ nb 2 ]}^{[ 9 ]}	L (A)	±1	ك
أبيض	هل	1013	9	× 10 ⁹	×1,000,000,000	–		–

عرض نسخة الملف في الوضع الفاتح

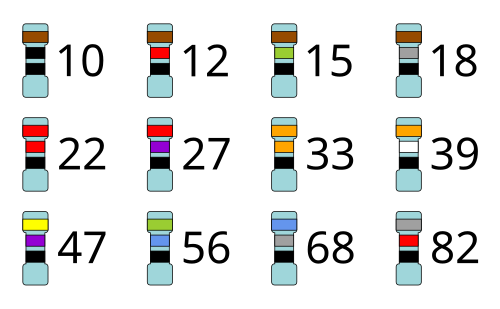

تستخدم المقاومات سلسلة E مختلفة من الأرقام المفضلة لقيمها المحددة، والتي تُحدد بناءً على نسبة التفاوت المسموح بها . تتكرر هذه القيم لكل عقد من المقدار: ... 0.68، 6.8، 68، 680، ... بالنسبة للمقاومات ذات نسبة التفاوت 20%، تُستخدم سلسلة E6 بست قيم: 10، 15، 22، 33، 47، 68، ثم 100، 150، ...؛ كل قيمة تساوي تقريبًا القيمة السابقة مضروبة في 6√10 ^.أما بالنسبة للمقاومات ذات نسبة التفاوت 10%، فتُستخدم سلسلة E12، حيث يكون معامل الضرب 12√10 ؛ ^{وتُستخدم} مخططات مماثلة حتى E192، لنسبة تفاوت 0.5% أو أقل. يرتبط التباعد بين القيم بنسبة التفاوت بحيث تتداخل القيم المتجاورة عند طرفي نسبة التفاوت تقريبًا. على سبيل المثال، في سلسلة E6، فإن 10 + 20% تساوي 12، بينما 15 − 20% تساوي أيضًا 12.

المقاومات الصفرية ، المميزة بشريط أسود واحد، ^{[ 10 ]} عبارة عن أسلاك ملفوفة بجسم يشبه المقاوم، ويمكن تركيبها على لوحة الدوائر المطبوعة (PCB) بواسطة معدات إدخال المكونات الآلية. تُستخدم عادةً على لوحات الدوائر المطبوعة كـ"جسور" عازلة عند تقاطع مسارين، أو كأسلاك توصيل ملحومة لضبط الإعدادات.

نظام النقطة النهائية للجسم

استُخدم نظام "نقطة طرف الجسم" أو "نقطة طرف الجسم" للمقاومات الأسطوانية المركبة، والتي لا تزال موجودة أحيانًا في أجهزة قديمة جدًا (صُنعت قبل الحرب العالمية الثانية)؛ حيث يُحدد لون الجسم الشريط الأول، ولون أحد طرفي المقاومة الشريط الثاني، بينما يُحدد مُضاعِف المقاومة بنقطة أو شريط حول منتصف المقاومة. أما الطرف الآخر للمقاومة فكان بلون الجسم، أو فضيًا، أو ذهبيًا لتفاوتات بنسبة 20%، 10%، و5% على التوالي (لم تكن التفاوتات الأدق تُستخدم بشكل روتيني). ^{[ 11 ]}^{[ 12 ]}^{[ 13 ]}^{[ 14 ]}

أمثلة

من الأعلى إلى الأسفل:

أخضر، أزرق، أسود، أسود، بني
- 560 أوم ±1%
أحمر، أحمر، برتقالي، ذهبي
- 22000 أوم ± 5%
أصفر، بنفسجي، بني، ذهبي
- 470 أوم ±5%
أزرق، رمادي، أسود، ذهبي
- 68 أوم ±5%

يشير الحجم المادي للمقاوم إلى الطاقة التي يمكنه تبديدها.

يوجد فرق جوهري بين استخدام ثلاثة أشرطة وأربعة أشرطة للدلالة على المقاومة. يتم ترميز نفس المقاومة بواسطة:

أحمر، أحمر، برتقالي = 22 متبوعًا بثلاثة أصفار =22000 (باستثناء التفاوتات الافتراضية أو الفضية أو الذهبية )
أحمر، أحمر، أسود ، أحمر = 220 متبوعًا بصفرين =22000 (باستثناء اللون البني أو أي شريط آخر للتفاوت المسموح به)

تقنيات التذكر

تم ابتكار وسائل تذكير مفيدة لتسهيل تذكر الترتيب العددي لأشرطة ألوان المقاومات:

بيتي براون تركض فوق حديقتك لكن فيوليت جينجرلي تمشي .
Bad Bears Raid Our Yummy Grob But Veto Grey Waffles .
بي بي روي من بريطانيا العظمى لديه زوجة جيدة جداً .

يتضمن المثال التالي رموز التفاوت - الذهب والفضة وعدم وجودها:

البيرة السيئة تفسد أحشائك ، لكن الفودكا مناسبة - احصل على بعض منها الآن . ^[¹⁵^]

تُرتب الألوان تصاعديًا حسب تردد/طاقة فوتونات الضوء المرئي ، كما في قوس قزح، لتسهيل تذكرها وتقليل تأثير أخطاء القراءة المحتملة الناتجة عن تغيرات الألوان وتلاشيها مع مرور الوقت : الأحمر (2)، البرتقالي (3)، الأصفر (4)، الأخضر (5)، الأزرق (6)، البنفسجي (7). الأسود (0) عديم الطاقة، البني (1) ذو طاقة أعلى قليلًا، الأبيض (9) ذو طاقة كاملة، والرمادي (8) يشبه الأبيض، لكنه أقل كثافة. ^{[ 16 ]}

المكثفات

قد تُعلّم المكثفات بأربعة أشرطة أو نقاط ملونة أو أكثر. تُشير الألوان إلى أول وثاني أهم رقمين من قيمة المكثف بالبيكوفاراد، بينما يُشير اللون الثالث إلى مُضاعِف القيمة العشرية. للأشرطة الإضافية دلالات قد تختلف من نوع لآخر. قد تبدأ المكثفات ذات التفاوت المنخفض بأول ثلاثة أرقام (بدلاً من رقمين) من القيمة. عادةً، ولكن ليس دائمًا، يُمكن تحديد نظام الترقيم المُستخدم من خلال الألوان المُحددة. قد تبدو المكثفات الأسطوانية المُعلّمة بأشرطة كالمقاومات.

	الأرقام المعنوية	المضاعف	تسامح (٪)	السمة	جهد التشغيل المستمر (فولت)	درجة حرارة التشغيل (°مئوية)	EIA/الاهتزاز (هرتز)
أسود	0	1	—	—	—	من -55 إلى +70	من 10 إلى 55
بني	1	10	±1	ب	100	—	—
أحمر	2	100	±2	ج	—	من -55 إلى +85	—
البرتقالي	3	1000	—	د	300	—	—
أصفر	4	10000	—	هـ	—	من -55 إلى +125	من 10 إلى2000
أخضر	5	100000	±0.5	F	500	—	—
أزرق	6	مليون	—	—	—	من -55 إلى +150	—
بنفسجي	7	10,000,000	—	—	—	—	—
رمادي	8	—	—	—	—	—	—
أبيض	9	—	—	—	—	—	إدارة معلومات الطاقة
ذهب	—	—	±5 ^{[ nb 5 ]}	—	1000	—	—
فضي	—	—	±10	—	—	—	—

تُحدد الأشرطة الإضافية على المكثفات الخزفية فئة تصنيف الجهد وخصائص معامل درجة الحرارة. ^{[ 11 ]} وُضع شريط أسود عريض على بعض المكثفات الورقية الأنبوبية للإشارة إلى الطرف الذي يحتوي على القطب الخارجي؛ مما يسمح بتوصيل هذا الطرف بأرضية الهيكل لتوفير بعض الحماية ضد الطنين والتشويش.

قد يتم أيضًا ترميز مكثفات التنتالوم الإلكتروليتية ذات الأغشية البوليسترية و"قطرات العلكة" بالألوان لإعطاء القيمة وجهد التشغيل والتفاوت.

مكثفات طوابع البريد وتشفير معيار الحرب

استخدمت المكثفات المستطيلة الشكل، التي تشبه طابع البريد، والمصممة للاستخدام العسكري خلال الحرب العالمية الثانية، ترميزًا وفقًا لمعيار الحرب الأمريكي (AWS) أو معيار الجيش والبحرية المشترك (JAN) بست نقاط مطبوعة على المكثف. يشير سهم في الصف العلوي من النقاط إلى اليمين، موضحًا ترتيب القراءة. من اليسار إلى اليمين، كانت النقاط العلوية: إما سوداء، للدلالة على ميكا JAN ، أو فضية، للدلالة على ورق AWS؛ الرقم المعنوي الأول؛ والرقم المعنوي الثاني. تشير النقاط الثلاث السفلية إلى خاصية درجة الحرارة، والتفاوت، ومعامل الضرب العشري. كانت الخاصية سوداء اللون لـ±1000 جزء في المليون/درجة مئوية ، بني لـ ±500، أحمر لـ ±200، برتقالي لـ ±100، أصفر لـ -20 إلى +100 جزء في المليون/درجة مئوية، وأخضر لـ 0 إلى +70 جزء في المليون/درجة مئوية.

استخدمت جمعية صناعات الإلكترونيات (EIA) رمزًا مشابهًا بست نقاط، حيث يمثل الصف العلوي الأرقام المعنوية الأولى والثانية والثالثة، بينما يمثل الصف السفلي تصنيف الجهد (بمئات الفولتات؛ عدم وجود لون يشير إلى 500 فولت)، والتفاوت، ومعامل الضرب. واستُخدم رمز EIA بثلاث نقاط للمكثفات ذات جهد 500 فولت وتفاوت 20%، حيث تشير النقاط إلى الرقمين المعنويين الأول والثاني ومعامل الضرب. كانت هذه المكثفات شائعة في أجهزة الصمامات المفرغة ، ووفرت بكميات كبيرة لجيل كامل بعد الحرب، لكنها غير متوفرة الآن. ^{[ 17 ]}

المحاثات

لا تحدد معايير IEC 60062 / EN 60062 رمزًا لونيًا للمحاثات ، لكن مصنعي المحاثات الصغيرة يستخدمون رمز لون المقاومات، حيث يرمزون عادةً إلى قيمة الحث بالميكروهنري. ^[¹⁸^] وتستخدم شركة TDK حلقة بيضاء للدلالة على المواصفات المخصصة. ^[¹⁸^]

الثنائيات

يُرمز أحيانًا لرقم القطعة للثنائيات الصغيرة المشفرة وفقًا لمعيار JEDEC "1N" - على شكل "1N4148" - بثلاث أو أربع حلقات في نظام الترميز اللوني القياسي، مع حذف البادئة "1N". وبالتالي، يُرمز للثنائي 1N4148 باللون الأصفر (4)، ثم البني (1)، ثم الأصفر (4)، ثم الرمادي (8).

سلك

محول

كانت محولات الطاقة المستخدمة في أجهزة الصمامات المفرغة في أمريكا الشمالية تُرمز بالألوان غالبًا لتحديد أطرافها. كان السلك الأسود يُمثل التوصيل الأساسي، والأحمر للتوصيل الثانوي لجهد اللوحة (B+)، والأحمر مع خط أصفر يُمثل نقطة المنتصف لملف مقوم الموجة الكاملة B+، والأخضر أو البني يُمثل جهد التسخين لجميع الصمامات، والأصفر يُمثل جهد فتيل صمام المقوم (غالبًا ما يكون جهدًا مختلفًا عن جهد تسخين الصمامات الأخرى). كان يُخصص سلكان من كل لون لكل دائرة، ولم يكن ترميز الألوان يُحدد الطور.

كانت محولات الصوت لأجهزة الصمامات المفرغة تُرمز باللون الأزرق لطرف التوصيل النهائي للملف الابتدائي، والأحمر لطرف B+ للملف الابتدائي، والبني لنقطة التوصيل المركزية للملف الابتدائي، والأخضر لطرف التوصيل النهائي للملف الثانوي، والأسود لطرف الشبكة للملف الثانوي، والأصفر للملف الثانوي ذي نقاط التوصيل المتعددة. وكان لكل طرف لون مختلف لأن القطبية أو الطور النسبي كان أكثر أهمية لهذه المحولات. أما محولات التردد المتوسط، فكانت تُرمز باللونين الأزرق والأحمر للملف الابتدائي، وباللونين الأخضر والأسود للملف الثانوي. ^{[ 17 ]}

آخر

قد تُستخدم الألوان لتمييز الأسلاك وتحديد وظيفتها، أو فئة الجهد، أو القطبية، أو الطور، أو الدائرة الكهربائية التي تُستخدم فيها. قد يكون عزل السلك بلون واحد، أو عند الحاجة إلى مزيد من التوليفات اللونية، يُضاف خط أو خطان للتمييز. تُحدد بعض رموز ألوان الأسلاك بموجب لوائح وطنية، ولكن غالبًا ما يكون رمز اللون خاصًا بشركة مصنعة أو قطاع صناعي معين.

تُحدد أسلاك المباني وفقًا لقانون الكهرباء الوطني الأمريكي وقانون الكهرباء الكندي بالألوان لتوضيح الموصلات النشطة والمحايدة والتأريضية، ولتحديد الأطوار. وتُستخدم رموز لونية أخرى في المملكة المتحدة ومناطق أخرى لتحديد أسلاك المباني أو أسلاك الكابلات المرنة.

كانت أسلاك الكهرباء الرئيسية، سواء في المباني أو على المعدات، تُستخدم فيها عادةً الألوان الأحمر للخط الحي، والأسود للخط المحايد، والأخضر للأرضي، ولكن تم تغيير هذا النظام لأنه كان يُشكل خطراً على الأشخاص المصابين بعمى الألوان، الذين قد يخلطون بين الأحمر والأخضر؛ وتستخدم الدول المختلفة أنظمةً مختلفة. ويُستخدم اللونان الأحمر والأسود بشكل شائع للإشارة إلى قطبي البطارية الموجب والسالب، أو أسلاك التيار المستمر أحادية الجهد.

يتم تحديد أسلاك المزدوجات الحرارية وكابلات التمديد بواسطة رمز لوني لنوع المزدوج الحراري؛ إن استبدال المزدوجات الحرارية بأسلاك تمديد غير مناسبة يؤدي إلى تدمير دقة القياس.

أسلاك السيارات مرمزة بالألوان، لكن المعايير تختلف باختلاف الشركة المصنعة؛ وتوجد معايير SAE و DIN مختلفة.

تتميز كابلات وموصلات أجهزة الكمبيوتر الشخصية الحديثة بترميز لوني لتسهيل توصيل مكبرات الصوت والميكروفونات والفأرات ولوحات المفاتيح وغيرها من الأجهزة الطرفية، وعادةً ما يتم ذلك وفقًا لأنظمة التلوين التي تتبع توصيات مثل دليل تصميم نظام الكمبيوتر الشخصي ، وPoweredUSB ، وATX ، وما إلى ذلك.

من المتعارف عليه في أنظمة الأسلاك في المباني الصناعية ما يلي: غلاف أسود - تيار متردد أقل من1000 فولت ، غلاف أزرق - تيار مستمر أو اتصالات، غلاف برتقالي - جهد متوسط2300 أو4160 فولت ، غلاف أحمر13800 فولت أو أعلى. يُستخدم الكابل ذو الغلاف الأحمر أيضًا لتوصيلات إنذار الحريق ذات الجهد المنخفض نسبيًا ، ولكنه يختلف في مظهره تمامًا.

قد تحتوي كابلات الشبكة المحلية أيضًا على ألوان غلاف غير قياسية لتحديد، على سبيل المثال، شبكة التحكم في العمليات مقابل شبكات أتمتة المكاتب، أو لتحديد اتصالات الشبكة الزائدة، ولكن هذه الرموز تختلف باختلاف المنظمة والمنشأة.

انظر أيضاً

سلسلة الأرقام المفضلة E (IEC 60063) - سلسلة من قيم المقاومة والسعة المفضلة
رمز اللون
التمديدات الكهربائية – تمديدات التيار المتردد داخل المباني، بما في ذلك رموز الألوان القياسية

ملحوظات

١ ٢ ٣ للتوضيح فقط. لا تحدد معايير IEC 60062:2016 و IEC 60757:1982 حدود وخصائص الألوان، ولا تنوي تحديدها، والألوان المعروضة هنا كمثال تُستخدم لغرض التوضيح المتناسق فقط.
1 2 3 4 5 6 قبل أن يتم تخصيص قيم التفاوت للحلقات الصفراء والرمادية بنسبة ±0.02% و ±0.01% وفقًا لمعيار IEC 60062:2016، استخدم بعض المصنعين اللونين الأصفر والرمادي كبديل للحلقات الذهبية (±5%) والفضية (±10%) في المقاومات عالية الجهد لتجنب وجود جزيئات معدنية في الطلاء.
1 2 3 4 5 6 أي معامل درجة حرارة لم يتم تخصيص حرف خاص به سيتم وضع علامة "Z" عليه، والمعامل الموجود في وثائق أخرى.
1 2 3 قبل أن يتم تخصيص حلقة رمادية اللون لتفاوت ±0.01% وفقًا لمعيار IEC 60062:2016، استخدم بعض المصنعين حلقة رمادية اللون للإشارة إلى تفاوت غير قياسي قدره ±0.05%.
↑ ±5% أو ±0.5 بيكوفاراد، أيهما أكبر.
