مخطط

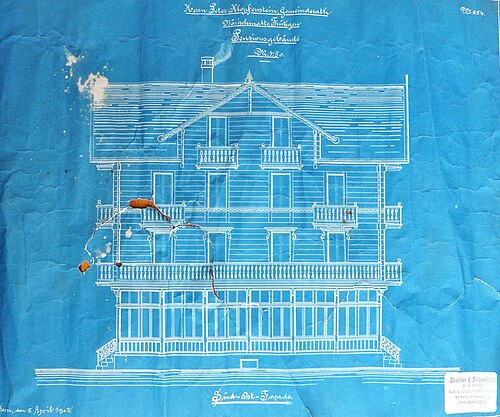

المخطط هو نسخة طبق الأصل من رسم فني أو هندسي، باستخدام تقنية الطباعة التلامسية على أوراق حساسة للضوء، والتي ابتكرها السير جون هيرشل عام ١٨٤٢. ^{[ ١ ]} يعود المظهر التقليدي للمخططات، باللون الأبيض على خلفية زرقاء، إلى تقنية الطباعة الزرقاء (السيانوتيب) ، التي أتاحت إنتاج عدد غير محدود من النسخ من المرجع الأصلي بسرعة ودقة. وقد شاع استخدامها لأكثر من قرن لإعادة إنتاج رسومات المواصفات المستخدمة في البناء والصناعة. تميزت المخططات بخطوط بيضاء على خلفية زرقاء، وهي نسخة معكوسة من الأصل، حيث لم يكن بالإمكان إعادة إنتاج الألوان أو درجات الرمادي.

أصبحت هذه العملية قديمة، حيث حلت محلها في البداية عملية الطباعة البيضاء القائمة على الديازو ، ثم آلات التصوير الضوئي ذات التنسيق الكبير . ومنذ ذلك الحين، حلت محلها بالكامل تقريبًا الرسومات الهندسية الرقمية بمساعدة الحاسوب.

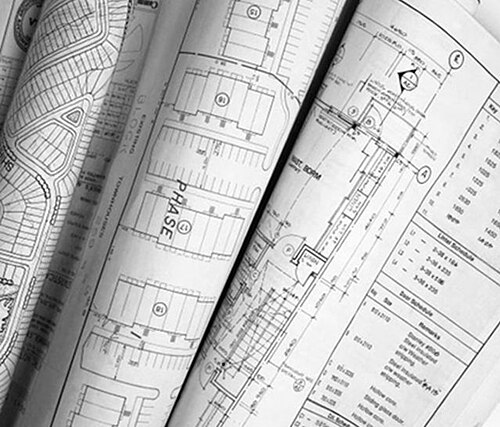

لا يزال مصطلح "المخطط" يُستخدم بشكل غير رسمي للإشارة إلى أي مخطط أرضي ^{[ 2 ]} (وبالمثل، أي نوع من أنواع المخططات ). ^{[ 3 ] [ 4 ]} وغالبًا ما يُطلق عليه المهندسون والمعماريون والرسامون الممارسون اسم "الرسومات " أو "المطبوعات" أو "المخططات" . ^{[ 5 ]}

تعتمد عملية الطباعة الزرقاء على مركب حديدي حساس للضوء . وتعتمد أشهر طرقها على سترات الحديديك الأمونيوم وفيريسيانيد البوتاسيوم . ^{[ 6 ] [ 7 ]} تُشرب ورقة النسخة المراد نسخها بمحلول سترات الحديديك الأمونيوم ثم تُجفف. عند إضاءة الورقة، يحوّل تفاعل ضوئي الحديديك الثلاثي إلى حديدوز ثنائي التكافؤ. بعد ذلك، تُظهَر الصورة باستخدام محلول فيريسيانيد البوتاسيوم، مُكَوِّنةً فيروفيريسيانيد غير قابل للذوبان ( الأزرق البروسي أو أزرق تيرنبول ) مع الحديدوز. ثم يُغسل الفائض من سترات الحديديك الأمونيوم وفيريسيانيد البوتاسيوم. ^{[ 8 ]} تُعرف هذه العملية أيضًا باسم الطباعة الزرقاء .

هذه عملية بسيطة لإعادة إنتاج أي وثيقة شفافة. كان المهندسون والمعماريون يرسمون تصاميمهم على ورق مقوى ، ثم ينقلونها إلى ورق شفاف باستخدام حبر هندي لإعادة إنتاجها عند الحاجة. يوضع الرسم على الورق الشفاف فوق الورق الحساس للضوء، ويُثبّت كلاهما تحت الزجاج في إطار مُعرّض لضوء النهار، يشبه إطار الصورة. يُعرّض الإطار لضوء النهار، لمدة دقيقة أو دقيقتين تحت أشعة الشمس الساطعة، أو حوالي ثلاثين دقيقة تحت سماء ملبدة بالغيوم لإتمام عملية التعريض. عندما يمر الضوء فوق البنفسجي عبر الورق الشفاف، يتحول الطلاء الحساس للضوء إلى صبغة زرقاء أو سوداء ثابتة. أما عندما يحجب الحبر الهندي الضوء فوق البنفسجي، فلا يتحول الطلاء ويبقى قابلاً للذوبان. يمكن رؤية الصورة تتشكل. عند ظهور صورة واضحة، يُنقل الإطار إلى الداخل لإيقاف العملية. يُغسل الطلاء غير المتحول، ثم يُجفف الورق. والنتيجة هي نسخة من الصورة الأصلية مع تلوين الخلفية الشفافة باللون الأزرق الداكن، وإعادة إنتاج الصورة بخطوط بيضاء.

تتضمن هذه العملية عدة خصائص: ^{[ 9 ]}

أدى إدخال عملية الطباعة الهندسية إلى إلغاء تكلفة النسخ الضوئي أو النسخ اليدوي للرسومات الأصلية. وبحلول أواخر تسعينيات القرن التاسع عشر في المكاتب المعمارية الأمريكية، كانت تكلفة الطباعة الهندسية تُعادل عُشر تكلفة النسخ اليدوي. ^{[ 10 ]} ولا تزال عملية الطباعة الهندسية تُستخدم لإضفاء تأثيرات فنية وتصويرية خاصة، على الورق والأقمشة. ^{[ 11 ]}

استُخدمت مواد أساسية متنوعة في تصميم المخططات. كان الورق خيارًا شائعًا؛ وللحصول على مطبوعات أكثر متانة، استُخدم الكتان أحيانًا، ولكن مع مرور الوقت، كانت مطبوعات الكتان تنكمش قليلًا. ولمعالجة هذه المشكلة، طُبقت الطباعة على ورق يشبه الرق ، ولاحقًا على فيلم البوليستر ( مايلر ).

أصبحت المخططات التقليدية قديمة الطراز عندما أصبحت طرق الطباعة الأقل تكلفة والشاشات الرقمية متاحة.

في أوائل أربعينيات القرن العشرين، بدأت مطبوعات الديازو ، المعروفة أيضًا بالمطبوعات البيضاء ، تحل محل مطبوعات السيانوتيب . تُنتج هذه التقنية خطوطًا زرقاء على خلفية بيضاء. وتُسمى هذه الرسومات أيضًا بالخطوط الزرقاء . ^{[ 12 ] [ 13 ]} عُرفت المطبوعات الأخرى المماثلة القائمة على الصبغة بالخطوط السوداء . وظلت مطبوعات الديازو مستخدمة حتى استُبدلت بعمليات الطباعة الجافة .

التصوير الجاف هو تقنية قياسية في آلات النسخ، تستخدم الحبر على ورق النسخ . عندما أصبحت آلات التصوير الجاف كبيرة الحجم متاحة، حوالي عام ١٩٧٥، حلت محل طرق الطباعة القديمة. ومع ظهور تقنيات التصميم بمساعدة الحاسوب ، أصبحت التصاميم تُطبع مباشرةً باستخدام طابعة أو راسمة حاسوبية .

في معظم عمليات التصميم بمساعدة الحاسوب للأجزاء المراد تصنيعها، يُستغنى تمامًا عن الورق، ويُعرض التصميم النهائي كصورة على شاشة الحاسوب. يقوم برنامج التصميم بمساعدة الحاسوب بإنشاء تسلسل تحكم رقمي حاسوبي من التصميم المعتمد. هذا التسلسل عبارة عن ملف حاسوبي يتحكم في تشغيل أدوات الآلات المستخدمة في تصنيع الجزء.

في حالة خطط البناء، كأعمال الطرق أو تشييد المباني، يمكن للعمال المشرفين الاطلاع على "المخططات" مباشرةً على شاشات العرض، بدلاً من استخدام الأوراق المطبوعة. تشمل هذه الشاشات الأجهزة المحمولة، كالهواتف الذكية والأجهزة اللوحية . ^{[ 14 ]} يتيح البرنامج للمستخدمين عرض ملفات الرسومات الإلكترونية وإضافة التعليقات عليها. تستخدم فرق البناء برامج في مواقع العمل لتحرير ومشاركة وعرض وثائق المخططات في الوقت الفعلي. ^{[ 15 ]}

تُحفظ العديد من المخططات الورقية الأصلية في الأرشيف نظرًا لاستخدامها المستمر. وفي كثير من الأحيان، تكون تكلفة تحويلها إلى صيغة رقمية باهظة للغاية. معظم المباني والطرق التي شُيّدت قبل عام ١٩٩٠ تقريبًا لا تملك سوى مخططات ورقية، وليست رقمية. لهذه المخططات الأصلية أهمية بالغة في إصلاح وتعديل المنشآت التي لا تزال قيد الاستخدام، مثل الجسور والمباني وشبكات الصرف الصحي والطرق والسكك الحديدية، وأحيانًا في المسائل القانونية المتعلقة بتحديد حدود الملكية، أو تحديد مالك أو مسؤول جدار حدودي.
