سترة واقية من الرصاص

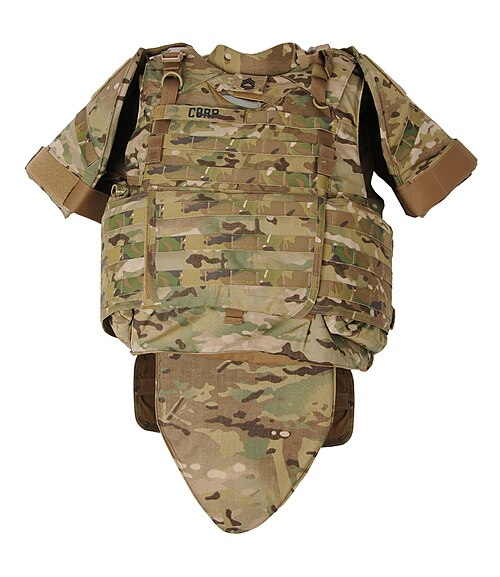

السترة التكتيكية الخارجية المحسّنة (IOTV) بنمط التمويه المتعدد ، كما تم إصدارها لجنود جيش الولايات المتحدة

السترة الواقية من الرصاص ، والمعروفة أيضًا بالسترة الباليستية أو السترة المقاومة للرصاص ، هي نوع من الدروع الواقية للجسم مصممة لامتصاص الصدمات ومنع اختراق مقذوفات الأسلحة النارية وشظايا الانفجارات للجذع. يمكن أن تكون السترة لينة - كما يرتديها ضباط الشرطة وأفراد الأمن وحراس السجون ، وأحيانًا المواطنون العاديون للحماية من الطعن أو المقذوفات الخفيفة - أو صلبة، وتتضمن مكونات معدنية أو من ألياف البارا-أراميد . [ 1 ] يرتدي الجنود ووحدات الشرطة التكتيكية عادةً دروعًا صلبة، إما بمفردها أو مع دروع لينة، للحماية من ذخيرة البنادق أو الشظايا. تشمل الحماية الإضافية صفائح امتصاص الصدمات للصدمات غير الحادة وحشوات خزفية للرصاص عالي العيار . تطورت السترات الواقية من الرصاص على مر القرون، من التصاميم المبكرة مثل تلك المصممة للفرسان والقادة العسكريين إلى الإصدارات الحديثة. استخدمت الحماية الباليستية المبكرة مواد مثل القطن والحرير ، بينما تستخدم السترات المعاصرة أليافًا متطورة وصفائح خزفية .

تاريخ

العصر الحديث المبكر

في عام 1538، كلف الدوق فرانشيسكو ماريا ديلا روفيري ، وهو قائد عسكري ، فيليبو نيغرولي بصنع سترة واقية من الرصاص. وفي عام 1561، سُجّل أن الإمبراطور الروماني المقدس ماكسيميليان الثاني اختبر درعه ضد نيران الأسلحة النارية. وبالمثل، في عام 1590، توقع هنري لي من ديتشلي أن يكون درعه في غرينتش "مضادًا للرصاص المسدس". وكانت فعاليته الفعلية موضع جدل في ذلك الوقت. [ 2 ]

خلال الحرب الأهلية الإنجليزية ، زُوِّدَ سلاح الفرسان التابع لأوليفر كرومويل، والمعروف باسم "الجانب الحديدي"، بخوذات ذات ذيل يشبه ذيل سرطان البحر، ودروع واقية من الرصاص تتكون من طبقتين من الصفائح المدرعة. صُمِّمت الطبقة الخارجية لامتصاص طاقة الرصاصة، بينما منعت الطبقة الداخلية الأكثر سمكًا المزيد من الاختراق. كانت الدروع تُصاب بانبعاجات كبيرة، لكنها تظل صالحة للاستخدام. [ 3 ]

العصر الصناعي

أُنتج أحد الأمثلة الأولى للدروع المضادة للرصاص التي تُباع تجارياً على يد خياط في دبلن في أربعينيات القرن التاسع عشر. وقد نشرت صحيفة كورك إكزامينر تقريراً عن مجال عمله في ديسمبر 1847. [ 4 ]

درع نيد كيلي ، قطاع الطرق الأسترالي الخارج عن القانون ، المضاد للرصاص ، المصنوع من ألواح محراث في عام 1880

تم اختراع سترة واقية من الرصاص ناعمة أخرى، تُعرف باسم "ميونجي بايجاب" ، في كوريا خلال عهد مملكة جوسون في ستينيات القرن التاسع عشر، بعد فترة وجيزة من الحملة الفرنسية العقابية على كوريا عام 1866. أمر حاكم جوسون بتطوير دروع مضادة للرصاص نظرًا لتزايد التهديدات من الجيوش الغربية. اكتشف كيم جيدو وجانغ يون أن القطن يمكن أن يوفر حماية ضد الرصاص إذا تم استخدام عشر طبقات من القماش القطني. استُخدمت هذه السترات في المعارك خلال الحملة الأمريكية على كوريا ، عندما هاجمت البحرية الأمريكية جزيرة غانغهوا عام 1871. استولت البحرية الأمريكية على إحدى هذه السترات ونقلتها إلى الولايات المتحدة، حيث تم تخزينها في متحف سميثسونيان حتى عام 2007. أُعيدت السترة لاحقًا إلى كوريا وهي معروضة حاليًا للجمهور.

كان المجرمون يصنعون أحيانًا دروعًا باليستية بسيطة. ففي عام 1880، ابتكرت عصابة من قطاع الطرق الأستراليين بقيادة نيد كيلي دروعًا مضادة للرصاص . بلغ وزن هذه الدروع حوالي 44 كيلوغرامًا (97 رطلًا)، وصُنعت من ألواح محراث مسروقة ، على الأرجح في ورشة بدائية في الأدغال، وربما بمساعدة حدادين. وبفضل خوذة أسطوانية ومئزر، حمى الدرع رأس مرتديها وجذعه وذراعيه وفخذيه. في يونيو 1880، ارتدى الخارجون عن القانون الأربعة هذه الدروع في تبادل لإطلاق النار مع الشرطة، نجا خلاله كيلي من 18 رصاصة على الأقل أصابت درعه. [ 5 ]

في تسعينيات القرن التاسع عشر، اشتهر الخارج عن القانون الأمريكي والمقاتل المسلح جيم ميلر بارتدائه درعًا فولاذيًا تحت معطفه كنوع من الحماية. [ 6 ] أنقذ هذا الدرع ميلر في مناسبتين، وأثبت مقاومته العالية لرصاص المسدسات والبنادق. ومن الأمثلة على ذلك مبارزته المسلحة مع الشريف جورج أ. "باد" فريزر، حيث تمكن الدرع من صد جميع الرصاصات التي أطلقها مسدس رجل القانون. [ 7 ]

اختبار سترة من تصميم يان شتشيبانيك عام 1901 ، حيث  يتم إطلاق النار من مسدس عيار 7 ملم على شخص يرتدي السترة

في عام 1881، لاحظ الطبيب جورج إي. غودفيلو من مدينة تومبستون بولاية أريزونا أن تشارلي ستورمز ، الذي أُصيب برصاصتين من تاجر اليانصيب لوك شورت ، قد أوقفت إحدى الرصاصات بمنديل حريري في جيب صدره، مما منعها من اختراق جسده. [ 8 ] [ 9 ] وفي عام 1887، كتب مقالًا بعنوان "مناعة الحرير ضد الرصاص" لمجلة " ساوثرن كاليفورنيا براكتيشنر " ، موثقًا أول حالة معروفة لنسيج مضاد للرصاص. [ 10 ] وقد أجرى تجارب على سترات حريرية تشبه الدروع المبطنة ، تتكون من 18 إلى 30 طبقة من الحرير لحماية مرتديها من الاختراق. [ 11 ]

استغل كازيميرز زيغلين نتائج غودفيلو لتطوير سترة واقية من الرصاص مصنوعة من الحرير في نهاية القرن التاسع عشر، والتي كانت قادرة على إيقاف الطلقات البطيئة نسبيًا من مسدسات البارود الأسود . [ 12 ] بلغ سعر السترة الواحدة 800 دولار أمريكي في عام 1914، أي ما يعادل 26000 دولار أمريكي في عام 2025. [ 12 ]

أنقذت سترة مماثلة صنعها المخترع البولندي يان شتشيبانيك عام 1901 حياة ألفونسو الثالث عشر ملك إسبانيا عندما أُصيب برصاصة من مهاجم. وبحلول عام 1900، كان رجال العصابات الأمريكيون يرتدون عادةً سترات حريرية بقيمة 800 دولار لحماية أنفسهم. [ 13 ]

الحرب العالمية الأولى

فرقة المشاة الألمانية المدرعة في الحرب العالمية الأولى، 1917
دروع فرنسية بريطانية، مصممة للارتداء تحت سترة، ونظارات واقية بريطانية لحماية العين من الشظايا.

بدأ المتحاربون في الحرب العالمية الأولى الحرب دون أي محاولة لتزويد الجنود بدروع واقية. وقد روّجت شركات خاصة مختلفة لبدلات حماية الجسم مثل بدلة برمنغهام كيميكو الواقية، على الرغم من أن هذه المنتجات كانت باهظة الثمن بشكل عام بالنسبة للجندي العادي.

بدأت أولى المحاولات الرسمية لتصميم الدروع الواقية للجسم عام 1915 من قبل لجنة التصميم التابعة للجيش البريطاني، قسم حرب الخنادق، وتحديدًا "درع القاذف"؛ [ 14 ] حيث كان مصطلح "القاذف" يُطلق على من يرمي القنابل اليدوية وليس على رامي القنابل . كما استعرض مجلس الذخائر التجريبية موادًا محتملة للدروع الواقية من الرصاص والشظايا، مثل الصفائح الفولاذية. وتم إصدار "قلادة" بنجاح على نطاق صغير (لأسباب تتعلق بالتكلفة)، والتي كانت تحمي الرقبة والكتفين من الرصاص الذي يسير بسرعة 180 مترًا في الثانية، وذلك باستخدام طبقات متشابكة من الحرير والقطن المقوى بالراتنج . دخل درع دايفيلد الواقي للجسم الخدمة عام 1916، وتم تقديم درع صدري مقوى في العام التالي. [ 15 ]

وقد حسبت الخدمات الطبية للجيش البريطاني قرب نهاية الحرب أن ثلاثة أرباع جميع إصابات المعارك كان من الممكن تجنبها لو تم توزيع دروع فعالة.

جرّب الفرنسيون واقياتٍ فولاذيةً مُثبّتةً على خوذة أدريان ، و"دروعًا للبطن" صمّمها الجنرال أدريان، بالإضافة إلى "كتفيات" للحماية من الشظايا المتساقطة والسهام. لكن هذه الدروع لم تكن عمليةً، لأنها أعاقت حركة الجندي بشدة. أصدر الألمان رسميًا دروعًا للجسم مصنوعةً من صفائح فولاذية من النيكل والسيليكون، سُمّيت " سابينبانزر " (وتُلقّب بـ"درع الكركند") منذ أواخر عام 1916. [ 15 ] كانت هذه الدروع ثقيلةً جدًا بحيث لا تُناسب الجنود العاديين، ولكنها استُخدمت من قِبل الوحدات الثابتة مثل الحراس، وأحيانًا من قِبل رماة الرشاشات . وفي عام 1918، طُرحت نسخةٌ مُحسّنةٌ منها، هي "إنفانتري-بانزر"، مزوّدةً بخطافاتٍ لتعليق المعدات. [ 16 ]

طوّرت الولايات المتحدة عدة أنواع من الدروع الواقية للبدن، بما في ذلك درع بريستر المصنوع من فولاذ الكروم والنيكل ، والذي يتألف من درع للصدر وواقي للرأس، وكان قادرًا على تحمل رصاصات رشاش لويس بسرعة 820 مترًا في الثانية ، إلا أنه كان ضخمًا وثقيلًا بوزن 18 كيلوغرامًا . كما صُمم صدرية مُقسّمة إلى حراشف فولاذية متداخلة مثبتة على بطانة جلدية؛ يزن هذا الدرع 5 كيلوغرامات ، ويُناسب الجسم تمامًا، ويُعتبر أكثر راحة. [ 17 ]

فترة ما بين الحربين

اختبار سترة واقية من الرصاص في واشنطن العاصمة، سبتمبر 1923

خلال أواخر عشرينيات القرن العشرين وحتى أوائل ثلاثينياته، بدأ مسلحون من عصابات إجرامية في الولايات المتحدة بارتداء سترات واقية أقل تكلفة مصنوعة من طبقات سميكة من القطن والقماش. كانت هذه السترات المبكرة قادرة على امتصاص قوة رصاصات المسدسات مثل عيار .22 طويل ، و .25 ACP ، و .32 S&W طويل ، و .32 S&W ، و .380 ACP ، و .38 خاص ، و .45 ACP، التي تصل سرعتها إلى 300 متر/ثانية (980 قدم/ثانية) . [ 18 ] وللتغلب على هذه السترات، بدأ رجال إنفاذ القانون باستخدام خراطيش .38 سوبر الأحدث والأكثر قوة، ولاحقًا خراطيش .357 ماغنوم .

في غضون ذلك، استخدم بعض أفراد إنفاذ القانون سترة "دانرايت" الواقية من الرصاص، التي أنتجتها شركة "ديتكتيف بابليشينغ" في شيكاغو. كانت السترة نفسها مصنوعة من الصوف، لكن حمايتها كانت تأتي من 6.8 كيلوغرام من المعدن.

كثيراً ما كانت تُسرق سترات واقية مماثلة أو يحصل عليها المجرمون بطرق أخرى، غالباً من خلال البيع المباشر. وقد عُثر على سترة واقية من الرصاص من طراز "دانرايت بوليت" في الجزء الخلفي من سيارة بوني وكلايد. [ 3 ]

الحرب العالمية الثانية

سترة يابانية، استخدمت فيها صفائح دروع متداخلة

في عام ١٩٤٠، اقترح مجلس البحوث الطبية في بريطانيا استخدام درع خفيف الوزن للاستخدام العام من قبل المشاة، ودرع أثقل للجنود في المواقع الأكثر خطورة، مثل أطقم المدفعية المضادة للطائرات والبحرية. وبحلول فبراير ١٩٤١، بدأت التجارب على دروع واقية مصنوعة من صفائح المنغالوي . غطت صفيحتان المنطقة الأمامية، بينما غطت صفيحة واحدة أسفل الظهر لحماية الكليتين والأعضاء الحيوية الأخرى. صُنعت خمسة آلاف مجموعة وخضعت للتقييم، وحظيت بموافقة شبه إجماعية، إذ لم تُعيق الدروع حركة الجندي بشكل كبير، وكانت مريحة نسبيًا في الارتداء. طُرحت الدروع في الأسواق عام ١٩٤٢، على الرغم من انخفاض الطلب عليها لاحقًا. وفي شمال غرب أوروبا، اعتمدت الفرقة الكندية الثانية خلال الحرب العالمية الثانية هذه الدروع أيضًا للعاملين في المجال الطبي.

بدأت شركة ويلكنسون سورد البريطانية بإنتاج سترات واقية من الشظايا لأطقم قاذفات القنابل عام ١٩٤٣ بموجب عقد مع سلاح الجو الملكي البريطاني . كانت غالبية وفيات الطيارين في الجو ناجمة عن شظايا منخفضة السرعة وليست عن الرصاص. اعتقد الجراح العام لسلاح الجو الأمريكي ، العقيد إم سي جرو، الذي كان متمركزًا في بريطانيا، أن العديد من الإصابات التي كان يعالجها كان من الممكن تجنبها باستخدام نوع من الدروع الخفيفة. تم إصدار نوعين من الدروع بمواصفات مختلفة. صُنعت هذه السترات من النايلون [ ١٩ ] وكانت قادرة على صد الشظايا والرصاص، لكنها لم تُصمم لصد الرصاص. وسرعان ما اعتمدت القوات الجوية للجيش الأمريكي السترات الواقية من الشظايا .

في المراحل الأولى من الحرب العالمية الثانية ، صممت الولايات المتحدة أيضًا دروعًا واقية للجنود المشاة ، لكن معظم النماذج كانت ثقيلة جدًا وتُعيق الحركة، ما جعلها غير عملية في الميدان، فضلًا عن عدم توافقها مع المعدات المطلوبة آنذاك. وفي منتصف عام 1944 تقريبًا، استؤنف تطوير الدروع الواقية للمشاة في الولايات المتحدة. وتم إنتاج عدة سترات للجيش الأمريكي، منها على سبيل المثال لا الحصر: T34 وT39 وT62E1 وM12. وطورت الولايات المتحدة سترة واقية باستخدام صفائح دورون ، وهي مادة بلاستيكية مُقوّاة بالألياف الزجاجية . واستُخدمت هذه السترات لأول مرة في معركة أوكيناوا عام 1945. [ 20 ]

درع الجسم Sn-42، حوالي عام 1942

استخدمت القوات المسلحة السوفيتية عدة أنواع من الدروع الواقية، بما في ذلك SN-42 (اختصارًا لـ Stalnoi Nagrudnik ، وتعني بالروسية "الدرع الصدري الفولاذي"، ويشير الرقم إلى سنة التصميم). خضعت جميعها للاختبار، ولكن SN-42 فقط هي التي دخلت حيز الإنتاج. تتكون هذه الدروع من صفيحتين فولاذيتين مضغوطتين تحميان الجزء الأمامي من الجذع ومنطقة العانة. يبلغ  سمك الصفيحتين 2 مم ووزنهما 3.5  كجم (7.7  رطل). كان يتم تزويد مهندسي الاقتحام (SHISBr) ومهندسي دبابات الدروع بهذه الدروع بشكل عام . وفرت دروع SN حماية فعالة لمرتديها من رصاصات عيار 9×19 مم التي يطلقها رشاش MP 40 من مسافة حوالي 100 متر (110 ياردة)، وكانت قادرة أحيانًا على صد رصاصات بنادق ماوزر عيار 7.92 وشفرات الحراب، وإن كان ذلك بزوايا منخفضة جدًا. هذا ما جعلها مفيدة في المعارك الحضرية مثل معركة ستالينغراد . إلا أن وزن الدرع SN-42 جعله غير عملي للمشاة في العراء. وتشير بعض الروايات غير الموثقة إلى انحراف رصاصات عيار 9 ملم من مسافة قريبة جدًا، [ 21 ] وتؤكد اختبارات دروع مماثلة هذه النظرية. [ 22 ]

ما بعد الحرب

خلال الحرب الكورية، تم إنتاج العديد من السترات الواقية الجديدة للجيش الأمريكي، بما في ذلك السترة M-1951، التي استخدمت فيها قطع من البلاستيك المقوى بالألياف أو الألومنيوم المنسوجة في سترة من النايلون . مثّلت هذه السترات "تحسنًا كبيرًا في الوزن، لكن دروعها لم تكن فعّالة في صدّ الرصاص والشظايا"، على الرغم من الادعاء الرسمي بقدرتها على صدّ طلقات مسدس توكاريف عيار 7.62×25 ملم عند فوهة المسدس. وقد أظهرت اختبارات غير رسمية قدرة هذه السترات، المزودة بصفائح دورون، على صدّ ذخيرة مسدسات عيار 0.45 ACP. أما حاملات الصفائح T65-2، التي طورتها مختبرات ناتيك (التي تُعرف الآن باسم مركز قيادة تطوير القدرات القتالية للجنود ) وطُرحت في عام 1967، فكانت أول سترات مصممة لحمل صفائح سيراميكية صلبة ، مما جعلها قادرة على صدّ طلقات بنادق عيار 7 ملم .

صُنعت هذه "الصفائح الواقية" من كربيد البورون أو كربيد السيليكون أو أكسيد الألومنيوم . وقد وُزعت على طواقم الطائرات التي تحلق على ارتفاعات منخفضة، مثل طائرات UH-1 و UC-123، خلال حرب فيتنام . [ 23 ] [ 24 ]

إدراكًا للتطورات الأمريكية خلال الحرب الكورية، بدأ الاتحاد السوفيتي أيضًا بتطوير دروع واقية لجنوده، مما أدى إلى اعتماد سترة 6b1 في عام 1957. مثّل هذا تحولًا عن الأنظمة السابقة مثل SN-42، التي اعتمدت على صفائح كبيرة متجانسة غير مرنة وتؤثر بشكل كبير على توازن الجندي. اعتمدت سترة 6b1، وجميع الدروع الواقية السوفيتية اللاحقة، على صفائح مغلفة بنسيج باليستي، كانت في البداية من الفولاذ ثم من التيتانيوم وكربيد البورون. بين عامي 1957 و1958، تم إنتاج ما بين 1500 و5000 سترة 6b1، ولكن تم تخزينها لاحقًا ولم يتم توزيعها إلا في السنوات الأولى من الحرب السوفيتية الأفغانية ، حيث استُخدمت بكميات محدودة، وكانت قادرة على مقاومة الشظايا وطلقات توكاريف. [ 25 ]

في عام ١٩٦٩، تأسست شركة "أمريكان بودي آرمور" وبدأت بإنتاج تركيبة حاصلة على براءة اختراع من النايلون المبطن المغطى بألواح فولاذية متعددة. وقد سوّقت شركة " سميث آند ويسون" هذا التصميم من الدروع لوكالات إنفاذ القانون الأمريكية تحت الاسم التجاري "باريير فيست". وكانت "باريير فيست" أول سترة واقية للشرطة تُستخدم على نطاق واسع خلال العمليات الشرطية عالية الخطورة.

في عام ١٩٧١، اكتشفت الكيميائية الباحثة ستيفاني كوليك محلول بوليمر بلوري سائل. أدت قوته وصلابته الاستثنائيتان إلى اختراع الكيفلار ، وهو ألياف صناعية تُنسج في نسيج وتُركّب في طبقات، وتتمتع، من حيث الوزن، بقوة شد تفوق قوة شد الفولاذ بخمسة أضعاف. [ ٢٦ ] في منتصف سبعينيات القرن الماضي، طرحت شركة دوبونت ، التي كانت تعمل بها كوليك، الكيفلار في الأسواق. وعلى الفور، أُدرج الكيفلار في برنامج تقييم تابع للمعهد الوطني للعدالة (NIJ) لتوفير دروع واقية خفيفة الوزن وفعالة لمجموعة تجريبية من ضباط إنفاذ القانون الأمريكيين، وذلك للتأكد من إمكانية ارتدائها بشكل يومي. أدار ليستر شوبين ، مدير برنامج في المعهد الوطني للعدالة، دراسة جدوى تطبيق الكيفلار في عدد من وكالات الشرطة الكبيرة المختارة، وسرعان ما توصل إلى أن دروع الكيفلار الواقية يمكن أن تكون مريحة للارتداء اليومي من قبل رجال الشرطة، وأنها ستنقذ الأرواح.

في عام 1975، قام ريتشارد أ. أرميلينو، مؤسس شركة American Body Armor، بتسويق سترة واقية مصنوعة بالكامل من الكيفلار تُسمى K-15، تتكون من 15 طبقة من الكيفلار، وتتضمن أيضًا "صفيحة امتصاص صدمات" من الفولاذ الباليستي مقاس 5 × 8 بوصات، موضوعة عموديًا فوق القلب، وحصل على براءة اختراع أمريكية رقم 3,971,072 لهذا الابتكار. [ 27 ] ولا تزال "صفائح امتصاص الصدمات" ذات الحجم والموقع المماثلين تُستخدم حتى اليوم في معظم السترات الواقية، مما يقلل من الصدمات غير النافذة ويزيد من الحماية الباليستية في منطقة القلب/عظم القص.

في عام ١٩٧٦، صمّم ريتشارد ديفيس، مؤسس شركة "سكند تشانس بودي آرمور" ، أول سترة واقية مصنوعة بالكامل من الكيفلار، وهي السترة "موديل واي". انطلقت صناعة السترات الواقية خفيفة الوزن، وسرعان ما تم اعتماد شكل جديد من أشكال الحماية اليومية لضباط الشرطة. وبحلول منتصف إلى أواخر ثمانينيات القرن الماضي، كان ما يُقدّر بنحو ثلث إلى نصف ضباط دوريات الشرطة يرتدون السترات الواقية يوميًا. وبحلول عام ٢٠٠٦، تم توثيق أكثر من ٢٠٠٠ حالة إنقاذ بفضل السترات الواقية، مما يؤكد نجاح وكفاءة السترات الواقية خفيفة الوزن كجزء أساسي من معدات الشرطة اليومية.

السنوات الأخيرة

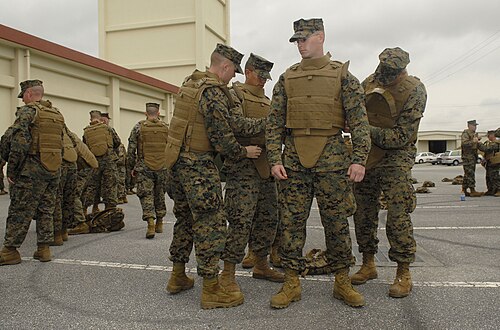

جنود مشاة البحرية الأمريكية يتسلمون جهاز MTV في معسكر فوستر ، أوكيناوا ، اليابان

خلال ثمانينيات القرن الماضي، أصدر الجيش الأمريكي سترة PASGT المصنوعة من الكيفلار، والتي خضعت لاختبارات خاصة وفقًا لمعايير المعهد الوطني للعدل (NIJ) من المستوى IIA من قبل عدة جهات، وهي قادرة على إيقاف رصاصات المسدسات (بما في ذلك رصاصات 9  ملم FMJ)، ولكنها مصممة ومعتمدة فقط لإيقاف الشظايا. وأصدرت ألمانيا الغربية سترة مماثلة في تصنيفها تُسمى Splitterschutzweste.

خلال أوائل ثمانينيات القرن العشرين، بدأ استخدام سترات الحماية من الرصاص على نطاق واسع في عدة دول، بالإضافة إلى دول أخرى أكثر استخدامًا لها كالولايات المتحدة والمملكة المتحدة. وبعد التدخل الإسرائيلي عام ١٩٨٢ خلال الحرب الأهلية اللبنانية ، تم توزيع سترات الحماية من الرصاص على نطاق واسع على القوات الإسرائيلية وقوات حفظ السلام الأوروبية، وبدرجة أقل على القوات السورية. وخلال الحرب السوفيتية الأفغانية، تم استبدال سترة 6b1 القديمة بسرعة بسترة 6b2، التي بدأ توزيعها عام ١٩٨٠، وبحلول عام ١٩٨٣ كانت قد وُزعت على الغالبية العظمى من الجيش الأربعين.

كان للدروع الواقية اللينة المصنوعة من الكيفلار عيوبها، ففي حال اصطدام شظايا كبيرة أو رصاصات عالية السرعة بالسترة، قد تتسبب الطاقة الناتجة في إصابات رضية خطيرة تهدد الحياة في مناطق حيوية محددة [ 28 ] . طُوِّرت درع رينجر الواقية للجيش الأمريكي عام 1991. ورغم أنها كانت ثاني درع واقٍ حديث في الولايات المتحدة قادر على إيقاف رصاصات البنادق مع الحفاظ على خفة وزنه بما يكفي لارتدائه من قبل جنود المشاة في الميدان (بعد درع ISAPO، أو السترة الواقية المؤقتة للأسلحة الصغيرة)، إلا أنها لم تخلُ من العيوب: "كانت أثقل من درع PASGT (نظام الدروع الشخصية للقوات البرية) المضاد للشظايا الذي كان يُصدر في نفس الوقت، والذي كان يرتديه جنود المشاة النظاميون، ولم يكن يوفر نفس مستوى الحماية الباليستية حول الرقبة والكتفين". يُبرز تصميم درع رينجر الواقي (والدروع الواقية الأحدث التي صُدِّرت لوحدات العمليات الخاصة الأمريكية) المفاضلات بين حماية القوات وحرية الحركة التي تُجبر الدروع الواقية الحديثة المؤسسات على معالجتها.

سترة واقية من الرصاص مع كلب مالينوي بلجيكي كوحدة كلاب بوليسية

تشمل الدروع الحديثة التي تُصدرها القوات المسلحة الأمريكية لأعداد كبيرة من الجنود السترة المعيارية القابلة للتعديل (MSV) التي يستخدمها الجيش الأمريكي والقوات الجوية الأمريكية ، بالإضافة إلى السترة التكتيكية المعيارية (MTV) وحاملة الصفائح القابلة للتعديل (SPC) التابعتين لسلاح مشاة البحرية الأمريكية . صُممت جميع هذه الأنظمة بحيث توفر السترة حماية من الشظايا وطلقات المسدسات. أما الصفائح الخزفية الصلبة، مثل الحشوة الواقية للأسلحة الصغيرة المستخدمة مع درع الجسم Interceptor، فتُستخدم لحماية الأعضاء الحيوية من التهديدات عالية الخطورة. وتتخذ هذه التهديدات في الغالب شكل طلقات بنادق عالية السرعة وخارقة للدروع. وقد اعتمدت القوات المسلحة الحديثة في جميع أنحاء العالم أنواعًا مماثلة من معدات الحماية.

أفراد من وحدة " بريموب " التابعة للشرطة الإندونيسية الخاصة وضابط (يسار) يرتدون سترات واقية من الرصاص في جاكرتا خلال هجمات جاكرتا عام 2016

منذ سبعينيات القرن الماضي، طُوِّرت العديد من الألياف الجديدة وطرق التصنيع للأقمشة المضادة للرصاص إلى جانب الكيفلار المنسوج، مثل داينيما من شركة DSM ، وغولد فليكس وسبكترا من شركة هانيويل ، وتوارون من شركة تيجين أراميد ، ودراغون سكين من شركة بيناكل أرمور ، وزيلون من شركة تويوبو . وقد طوّر الجيش الأمريكي دروعًا واقية للكلاب العاملة التي تُساعد الجنود في المعارك. [ 29 ]

معايير الأداء

نظراً لتنوع أنواع المقذوفات، غالباً ما يكون من غير الدقيق وصف منتج معين بأنه " مضاد للرصاص "، لأن هذا يوحي بأنه سيحمي من جميع أنواع التهديدات. بدلاً من ذلك، يُفضل عموماً استخدام مصطلح " مقاوم للرصاص" . تتضمن مواصفات السترات الواقية عادةً متطلبات مقاومة الاختراق وحدوداً لقوة الصدمة التي يتعرض لها الجسم. حتى بدون اختراق، يمكن للرصاص الثقيل أن يُحدث قوة كافية لإحداث صدمة حادة في موضع الارتطام. من ناحية أخرى، قد تخترق بعض الرصاصات السترة، لكنها تُلحق ضرراً طفيفاً بمرتديها بسبب فقدان السرعة أو صغر حجمها/انخفاض كتلتها/شكلها. تميل الذخيرة الخارقة للدروع إلى امتلاك خصائص باليستية ضعيفة عند الاصطدام النهائي، لأنها مصممة خصيصاً لعدم التفتت أو التمدد.

تختلف معايير الدروع الواقية للبدن من منطقة لأخرى. وتتنوع الذخيرة حول العالم، ولذا يجب أن تعكس اختبارات الدروع التهديدات المحلية. وتشير إحصاءات إنفاذ القانون إلى أن العديد من حوادث إطلاق النار التي يُصاب فيها ضباط أو يُقتلون تكون بسبب استخدام سلاح الضابط نفسه. [ 30 ] ونتيجة لذلك، تضع كل وكالة لإنفاذ القانون أو منظمة شبه عسكرية معيارها الخاص لأداء الدروع، وذلك لضمان حماية دروعها لأفرادها من أسلحتهم.

رغم وجود العديد من المعايير، إلا أن بعضها يُستخدم على نطاق واسع كنماذج. تُعدّ وثائق المعهد الوطني الأمريكي للعدالة بشأن المقذوفات والطعن أمثلة على المعايير المقبولة على نطاق واسع. بالإضافة إلى المعهد الوطني الأمريكي للعدالة، يُعدّ كلٌّ من فرع التطوير العلمي التابع لوزارة الداخلية البريطانية (HOSDB - المعروف سابقًا باسم فرع التطوير العلمي للشرطة (PSDB)) وجمعية مختبرات المواد والإنشاءات المقاومة للرصاص (VPAM) [ 31 ] ، وهي جمعية ألمانية الأصل، من المعايير الأخرى المقبولة على نطاق واسع. أما في روسيا، فيسود معيار GOST.

دروع لينة وصلبة

سترة واقية ناعمة منخفضة الارتفاع من المستوى IIIA

تنقسم الدروع الواقية الحديثة عمومًا إلى فئتين: الدروع اللينة والدروع الصلبة. تُصنع الدروع اللينة عادةً من أقمشة منسوجة، مثل داينيما أو كيفلر، وتوفر عادةً الحماية من الشظايا وتهديدات الأسلحة النارية. أما الدروع الصلبة، فتشير عادةً إلى الصفائح الباليستية ؛ صُممت هذه الصفائح المقواة للحماية من تهديدات البنادق، بالإضافة إلى التهديدات التي تغطيها الدروع اللينة. [ 32 ]

الدروع اللينة

تُصنع الدروع اللينة عادةً من أقمشة منسوجة (صناعية أو طبيعية) [ 33 ] وتوفر حماية تصل إلى المستوى IIIA وفقًا لمعايير المعهد الوطني للعدل. [ 34 ] يمكن ارتداء الدروع اللينة منفردة أو دمجها مع الدروع الصلبة ضمن نظام دروع متكامل. في هذه الأنظمة، تُوضع عادةً طبقة داعمة من الدروع اللينة خلف الصفيحة الباليستية، ويُوفر الجمع بين الدروع اللينة والصلبة مستوى الحماية المطلوب. [ 35 ]

درع صلب

لوحة ESAPI متضررة جراء إصابتها برصاصتين. نجا حاملها من الحادث بفضل اللوحة، ودُعي لاحقًا لاستلام الجزء المتضرر منها. [ 36 ]

بشكل عام، توجد ثلاثة أنواع أساسية من الصفائح الباليستية للدروع الصلبة : أنظمة الصفائح الخزفية ، والصفائح الفولاذية ذات الطلاء الواقي من الشظايا (أو الطبقة الداعمة)، وأنظمة الصفائح الليفية الصلبة. يمكن تصميم هذه الصفائح الصلبة للاستخدام بشكل مستقل أو بالتزامن مع طبقات داعمة للدروع اللينة، والتي تُسمى أيضًا "طبقات داعمة للصفائح". [ 32 ] [ 37 ]

تتضمن العديد من الأنظمة مكونات خزفية صلبة ومواد نسيجية مصفحة تُستخدم معًا. وتُستخدم أنواع مختلفة من المواد الخزفية، إلا أن أكسيد الألومنيوم وكربيد البورون وكربيد السيليكون هي الأكثر شيوعًا. [ 38 ] الألياف المستخدمة في هذه الأنظمة هي نفسها الموجودة في الدروع النسيجية اللينة. ومع ذلك، بالنسبة لحماية البنادق، فإن التغليف عالي الضغط للبولي إيثيلين ذي الوزن الجزيئي العالي جدًا مع مصفوفة كراتون هو الأكثر شيوعًا.

تتخذ حشوة الحماية للأسلحة الصغيرة (SAPI) ولوحة SAPI المحسّنة التابعة لوزارة الدفاع الأمريكية هذا الشكل عمومًا. [ 39 ] ونظرًا لاستخدام الصفائح الخزفية لحماية البنادق، فإن هذه السترات أثقل من 5 إلى 8 مرات من حيث المساحة مقارنةً بحماية المسدسات. ويُعدّ وزن وصلابة دروع البنادق تحديًا تقنيًا كبيرًا. وتُعتبر الكثافة والصلابة ومقاومة الصدمات من بين خصائص المواد التي تُوازن عند تصميم هذه الأنظمة. ورغم أن المواد الخزفية تتمتع ببعض الخصائص المتميزة في مجال المقذوفات، إلا أنها ضعيفة في مقاومة الكسر. كما يجب التحكم في فشل الصفائح الخزفية نتيجة التشقق. [ 40 ] ولهذا السبب، فإن العديد من صفائح البنادق الخزفية مركبة. فالسطح الأمامي مصنوع من الخزف، بينما يتكون السطح الخلفي من ألياف وراتنجات مُصفّحة. وتمنع صلابة الخزف اختراق الرصاصة، بينما تساعد قوة الشد للألياف الداعمة على منع الفشل الناتج عن الشد. وتُعدّ عائلة حشوات الحماية للأسلحة الصغيرة التابعة للجيش الأمريكي مثالًا معروفًا على هذه الصفائح.

عند إطلاق النار على صفيحة خزفية، تتشقق في منطقة الاصطدام، مما يقلل من الحماية في هذه المنطقة. على الرغم من أن معيار NIJ 0101.06 يشترط استخدام صفيحة من المستوى الثالث لإيقاف ست طلقات من ذخيرة M80 عيار 7.62×51 ملم، [ 41 ] إلا أنه يفرض مسافة دنيا بين الطلقات تبلغ 51 ملم (2.0 بوصة)؛ فإذا اصطدمت طلقتان بالصفيحة على مسافة أقرب من هذه المسافة، فقد يؤدي ذلك إلى اختراقها. ولمعالجة هذه المشكلة، تستخدم بعض الصفائح، مثل صفيحة سيراداين [ 42 ] طراز AA4 وسلسلة IMP/ACT (أداء محسّن متعدد الضربات/تقنية مركبة متقدمة)، [ 43 ] مانعًا للتشقق مصنوعًا من الفولاذ المقاوم للصدأ [ 44 ] مُدمجًا بين سطح الاصطدام والطبقة الخلفية. تحتوي هذه الطبقة على شقوق في سطح الاصطدام في المنطقة المحيطة مباشرة بالاصطدام، مما يؤدي إلى تحسين ملحوظ في قدرة الصفيحة على تحمل الضربات المتعددة. [ 45 ] بالاقتران مع الدروع الواقية اللينة من نوع NIJ IIIA،  يمكن لصفيحة IMP/ACT بوزن 3.9 رطل أن توقف ثماني طلقات من عيار 5.56×45 ملم M995،  ويمكن لصفيحة بوزن 4.2 رطل مثل MH3 CQB أن توقف إما عشر طلقات من عيار 5.56×45 ملم M995 أو ست طلقات من عيار 7.62×39 ملم BZ API. [ 46 ] [ 47 ]

لا توجد معايير محددة لرصاص البنادق الخارق للدروع، لأن اختراق الرصاصة يعتمد على صلابة الدرع المستهدف ونوعه. ومع ذلك، توجد بعض القواعد العامة. على سبيل المثال، الرصاص ذو النواة الرصاصية اللينة والغلاف النحاسي يتشوه بسهولة بالغة بحيث لا يخترق المواد الصلبة، بينما تُصنع رصاصات البنادق المصممة لتحقيق أقصى اختراق للدروع الصلبة عادةً من مواد نواة عالية الصلابة مثل كربيد التنجستن . [ 48 ] أما معظم مواد النواة الأخرى، فسيكون تأثيرها بين تأثير الرصاص وكربيد التنجستن. تحتوي العديد من الرصاصات الشائعة، مثل خرطوشة M43 القياسية عيار 7.62×39 ملم لبندقية AK-47/AKM، [ 49 ] على نواة فولاذية تتراوح صلابتها من 35 على مقياس روكويل للفولاذ الطري إلى 45 على مقياس روكويل للفولاذ متوسط ​​الصلابة. مع ذلك، هناك استثناء لهذه القاعدة: فيما يتعلق بالاختراق، فإن صلابة نواة الرصاصة أقل أهمية بكثير من كثافتها المقطعية . ولهذا السبب يوجد عدد أكبر بكثير من الرصاص المصنوع من التنجستن بدلاً من كربيد التنجستن.

بالإضافة إلى ذلك، مع ازدياد صلابة لب الرصاصة، يجب زيادة كمية الطلاء الخزفي المستخدم لمنع الاختراق. وكما هو الحال في المقذوفات اللينة، يتطلب لب الرصاصة حدًا أدنى من صلابة المادة الخزفية لإتلاف المواد الصلبة المقابلة لها، إلا أنه في الرصاصات الخارقة للدروع، يتآكل لب الرصاصة بدلًا من أن يتشوه. [ 50 ]

تستخدم وزارة الدفاع الأمريكية عدة أنواع من الدروع الصلبة. أولها، درع الحماية من الأسلحة الصغيرة (SAPI)، الذي يتطلب ألواحًا مركبة من السيراميك بكتلة تتراوح بين 20 و30  كجم/م² ( 4-5  رطل/قدم² ) . تتميز ألواح SAPI بغطاء قماشي أسود مكتوب عليه "حماية من رصاص M80 عيار 7.62 ملم". وكما هو متوقع، فهي مصممة لإيقاف ثلاث طلقات من رصاص M80 عيار 7.62×51 ملم، مع إمالة اللوح بزاوية 30 درجة باتجاه مطلق النار عند إطلاق الطلقة الثالثة. هذه الممارسة شائعة في جميع ألواح الحماية من ثلاث طلقات ضمن سلسلة SAPI. لاحقًا، تم تطوير مواصفات درع الحماية المحسن من الأسلحة الصغيرة (ESAPI) للحماية من الذخائر الأكثر اختراقًا. تتميز ألواح ESAPI السيراميكية بغطاء قماشي أخضر مكتوب عليه "حماية من APM2 عيار 7.62 ملم" على الجهة الخلفية، وكثافة تتراوح بين 35 و45  كجم/م² ( 7-9  رطل/قدم² ) . صُممت هذه الصفائح لإيقاف رصاصات مثل رصاصة .30-06 الخارقة للدروع (M2) ذات النواة الفولاذية المقواة. وبحسب الإصدار، قد توقف الصفيحة أكثر من رصاصة واحدة. منذ إصدار التوجيه CO/PD 04-19D في 14 يناير 2007، يُشترط أن توقف صفائح ESAPI ثلاث رصاصات من طراز M2AP. ويمكن تمييز الصفائح من خلال عبارة "REV." المكتوبة على ظهرها، متبوعة بحرف. بعد بضع سنوات من بدء استخدام صفائح ESAPI، بدأت وزارة الدفاع الأمريكية بإصدار صفائح XSAPI استجابةً لتهديد مُحتمل من قذائف خارقة للدروع في العراق وأفغانستان. تم شراء أكثر من 120,000 صفيحة؛ [ 51 ] إلا أن تهديدات القذائف الخارقة للدروع التي كان من المفترض أن توقفها لم تتحقق، وتم تخزين الصفائح. تتطلب صفائح XSAPI إيقاف ثلاث طلقات [ 52 ] من قذائف خارقة للدروع مصنوعة من كربيد التنجستن عيار 7.62×51 ملم M993 [ 53 ] أو 5.56×45 ملم M995 [ 54 ] (كما هو الحال في صفائح ESAPI الأحدث، تحدث الطلقة الثالثة مع إمالة الصفيحة باتجاه مطلق النار)، وتتميز بغطاء بني فاتح اللون مكتوب عليه "حماية من قذائف خارقة للدروع عيار 7.62 ملم/ كربيد التنجستن " على ظهره. [ 55 ]

تقوم شركات سيركوم (التي أصبحت الآن بي إيه إي سيستمزوكورستك ، وسيراداين، وتينكات أدفانسد كومبوزيتس ، وهانيويل، ودي إس إم، وبينكل أرمور، وعدد من الشركات الهندسية الأخرى بتطوير وتصنيع المواد اللازمة لدروع البنادق المصنوعة من السيراميك المركب. [ 56 ]

تختلف معايير الدروع الواقية للبدن في روسيا الاتحادية ، كما هو منصوص عليه في معيار GOST R 50744–95، اختلافًا كبيرًا عن المعايير الأمريكية، نظرًا لاختلاف الوضع الأمني. تُعدّ ذخيرة توكاريف عيار 7.62×25 ملم تهديدًا شائعًا نسبيًا في روسيا، ومن المعروف قدرتها على اختراق الدروع اللينة من فئة NIJ IIIA. [ 57 ] لذا، تتطلب الحماية من هذه الذخائر، في ظل انتشارها الواسع، معايير أعلى. [ 58 ] وتُعتبر معايير GOST للدروع أكثر صرامة من معايير NIJ فيما يتعلق بالحماية ومقاومة الصدمات غير الحادة. [ 59 ]

على سبيل المثال، يتطلب أحد أعلى مستويات الحماية، وهو معيار GOST 6A، أن يتحمل الدرع ثلاث إصابات بقذائف خارقة للدروع من عيار 7.62×54 ملم من طراز B32، تُطلق من مسافة 5.10 متر، مع تشوه في السطح الخلفي بمقدار 16 ملم. بينما يتطلب الدرع المصنف وفقًا لمعيار NIJ المستوى الرابع أن يصد إصابة واحدة فقط بقذائف خارقة للدروع من عيار .30-06، أو 7.62×63 ملم، من طراز M2AP، مع تشوه في السطح الخلفي بمقدار 44 ملم. [ 60 ]

صفائح الصدمات

تُعرف صفائح الحماية من الصدمات، أو وسادات الحماية، بأنها حشوات أو وسادات توضع خلف ألواح/صفائح الدروع الباليستية ، وتعمل على تقليل الصدمات الناتجة عن قوة الاصطدام التي يمتصها الجسم؛ ولا تمتلك بالضرورة أي خصائص حماية باليستية. ورغم أن نظام الدروع (الصلب أو اللين) قد يمنع المقذوف من الاختراق، إلا أن المقذوف قد يُحدث انبعاجًا وتشوهًا كبيرين في الدرع، يُعرف أيضًا بتشوه السطح الخلفي. تساعد صفائح الحماية من الصدمات في الحماية من الأضرار التي تلحق بالجسم نتيجة هذا التشوه. يجب عدم الخلط بين صفائح الحماية من الصدمات والدروع اللينة أو الصفائح الباليستية، فكلاهما يوفر حماية باليستية بطبيعته. [ 61 ] [ 62 ] [ 63 ]

الحماية من المتفجرات

بدلة واقية من القنابل تُستخدم في تدريب

يرتدي ضباط إبطال المتفجرات عادةً دروعًا ثقيلة [ 64 ] [ 65 ] [ 66 ] مصممة للحماية من معظم آثار الانفجارات متوسطة الحجم، مثل القنابل التي تُصادف في التهديدات الإرهابية. ويُعدّ ارتداء خوذة تغطي الوجه بالكامل، مع توفير حماية للأطراف، أمرًا إلزاميًا، بالإضافة إلى درع قوي جدًا للجذع. وعادةً ما تُضاف دعامة لحماية العمود الفقري في الظهر، تحسبًا لقذف مرتدي الدرع بفعل الانفجار. وتُحدّ هذه الدروع بشدة من رؤية مرتديها وحركته، وكذلك من الوقت المتاح للعمل على الجهاز. وغالبًا ما تكون الدروع المصممة أساسًا لمواجهة المتفجرات أقل فعالية ضد الرصاص من الدروع المصممة لهذا الغرض. وتوفر الكتلة الكبيرة لمعظم دروع إبطال المتفجرات عادةً بعض الحماية، كما أن صفائح الدروع المقاومة للرصاص متوافقة مع بعض بدلات إبطال المتفجرات. ويحاول فنيو إبطال المتفجرات إنجاز مهمتهم، إن أمكن، باستخدام أساليب عن بُعد (مثل الروبوتات والحبال والبكرات). ولا يتم التعامل المباشر مع القنبلة إلا في حالات تهدد الحياة بشكل كبير، حيث لا يمكن تقليل المخاطر على الأفراد والمنشآت الحيوية باستخدام الروبوتات ذات العجلات أو غيرها من التقنيات.

من الجدير بالذكر أنه على الرغم من الحماية التي توفرها هذه البدلات، فإن معظمها يعتمد على الشظايا . ووفقًا لبعض المصادر، فإن الضغط الزائد الناتج عن الذخائر، والذي يتجاوز قوة قنبلة يدوية عادية، قد يؤدي إلى انهيار بدلة الحماية من المتفجرات.

في بعض وسائل الإعلام، يتم تصوير بدلة إزالة المتفجرات على أنها بدلة مضادة للرصاص مدرعة بشكل كبير قادرة على تجاهل الانفجارات وإطلاق النار؛ في الواقع، هذا ليس هو الحال، حيث أن جزءًا كبيرًا من بدلة إزالة المتفجرات يتكون من دروع ناعمة فقط.

دروع واقية من الطعن والطعن الباليستي

اختبار "فأس الجليد" المبكر

في منتصف ثمانينيات القرن الماضي، أصدرت إدارة الإصلاحيات بولاية كاليفورنيا متطلباً لارتداء دروع واقية للجسم باستخدام فأس جليد تجاري كأداة اختراق. سعت طريقة الاختبار إلى محاكاة قدرة المهاجم البشري على توليد طاقة صدمية بجزءه العلوي من الجسم. وكما أظهرت دراسة لاحقة أجراها مكتب التحقيقات الفيدرالي البريطاني السابق، فقد بالغ هذا الاختبار في تقدير قدرة المهاجمين. استخدم الاختبار كتلة ساقطة أو غلافاً يحمل فأس الجليد. وباستخدام قوة الجاذبية، كان ارتفاع الكتلة الساقطة فوق السترة متناسباً مع طاقة الصدمة. حدد هذا الاختبار  طاقة مقدارها 109 جول (81 قدم-رطل) وكتلة ساقطة وزنها 7.3  كيلوغرام (16  رطلاً) وارتفاع سقوط يبلغ 153  سنتيمتراً (60  بوصة).

يبلغ قطر فأس الجليد 4  مم (0.16  بوصة) وله طرف حاد، وتصل سرعته النهائية في الاختبار إلى 5.4  م/ث (17  قدم/ث). لم يتضمن معيار كاليفورنيا السكاكين أو الأسلحة الحادة في بروتوكول الاختبار. استخدمت طريقة الاختبار مادة محاكاة الأنسجة (بلاستيلينا روما) المصنوعة من الزيت والطين كدعامة للاختبار. في هذه المرحلة المبكرة، كانت منتجات التيتانيوم والصفائح الفولاذية فقط هي التي نجحت في تلبية هذا الشرط. طورت شركة بوينت بلانك أول فأس جليد معتمد لإدارة الإصلاحيات في كاليفورنيا مصنوع من صفائح التيتانيوم المشكلة. ولا تزال السترات الواقية من هذا النوع مستخدمة في مرافق الإصلاحيات الأمريكية حتى عام 2008.

ابتداءً من أوائل التسعينيات، اعتمدت ولاية كاليفورنيا طريقة اختبار اختيارية تسمح باستخدام 10% من الجيلاتين الباليستي كبديل لطين روما. وقد مكّن هذا التحول من طين روما الصلب والكثيف إلى الجيلاتين الناعم منخفض الكثافة جميع الحلول النسيجية من تلبية متطلبات طاقة الهجوم. وسرعان ما بدأت كاليفورنيا وولايات أمريكية أخرى في اعتماد جميع السترات الواقية النسيجية "المزودة بفأس جليد" نتيجةً لهذا التغيير في طرق الاختبار. ومن المهم أن يدرك المستخدمون أن الطرف الأملس والمستدير للفأس الجليدي لا يقطع الألياف عند الاصطدام، وهذا ما يسمح باستخدام السترات النسيجية لهذا الغرض.

كانت سترات "النسيج الكامل" المصممة لمقاومة اختبار فأس الجليد من إنتاج شركة وارويك ميلز، وتحديدًا نسيج "تيرتل سكين" المصنوع من ألياف البارا-أراميد فائقة التماسك، أول هذه السترات، وقد سُجلت براءة اختراعها عام 1993. [ 67 ] بعد فترة وجيزة من تطوير "تيرتل سكين"، حصلت شركة دوبونت عام 1995 على براءة اختراع لنسيج متوسط ​​الكثافة أُطلق عليه اسم "كيفلار الإصلاحي". [ 68 ] لا تتمتع هذه المواد النسيجية بنفس كفاءة مقاومة التهديدات المتطورة، وقد اقتصرت هذه الشهادات على اختبار فأس الجليد فقط، ولم تُختبر باستخدام السكاكين.

معايير HOSDB-Stab و Slash

بالتوازي مع تطوير الولايات المتحدة لسترات "فأس الجليد"، كانت الشرطة البريطانية (PSDB) تعمل على وضع معايير للدروع الواقية من الطعن. اعتمد برنامجهم منهجًا علميًا دقيقًا، وجمعوا بيانات حول قدرة الهجوم البشري. [ 69 ] أشارت دراستهم المريحة إلى ثلاثة مستويات من التهديد: 25 و35 و45 جول من طاقة الصدمة. بالإضافة إلى طاقة الصدمة، تم قياس السرعات، ووجد أنها تتراوح بين 10 و20  مترًا في الثانية (أسرع بكثير من اختبار كاليفورنيا). تم اختيار سكينين تجاريتين لاستخدامهما في طريقة اختبار PSDB هذه. وللاختبار بسرعة تمثيلية، طُوّرت طريقة مدفع الهواء لدفع السكين والغطاء الواقي نحو هدف السترة باستخدام الهواء المضغوط. في هذه النسخة الأولى، استخدم اختبار PSDB '93 أيضًا موادًا من الزيت والطين كطبقة خلفية تحاكي الأنسجة. استلزم إدخال السكاكين التي تقطع الألياف وطبقة اختبار خلفية صلبة وكثيفة من مصنعي سترات الحماية من الطعن استخدام مكونات معدنية في تصميمات ستراتهم لتلبية هذا المعيار الأكثر صرامة. يتوافق معيار HOSDB الحالي لدروع الجسم للشرطة البريطانية (2007)، الجزء 3: مقاومة السكاكين والأشواك، مع معيار NIJ OO15 الأمريكي، ويستخدم طريقة اختبار السقوط، ويستخدم دعامة من رغوة مركبة لمحاكاة الأنسجة. يحدد كل من معيار HOSDB واختبار NIJ الآن شفرات مصممة هندسيًا، ذات حدين S1 وحافة واحدة P1، بالإضافة إلى الأشواك.

بالإضافة إلى معايير الطعن، طوّرت HOSDB معيارًا لمقاومة القطع (2006). يعتمد هذا المعيار، كمعايير الطعن، على اختبار السقوط باستخدام سكين اختبار مثبتة في حامل ذي كتلة مضبوطة. يستخدم اختبار القطع شفرات سكين ستانلي متعددة الاستخدامات أو قاطع الصناديق. يختبر معيار القطع مقاومة لوحة الدرع للقطع بالتوازي مع اتجاه حركة الشفرة. يقيس جهاز الاختبار القوة لحظة إحداث طرف الشفرة قطعًا مستمرًا عبر السترة. تتطلب المعايير أن يكون فشل الدرع في مقاومة القطع أكبر من 80 نيوتن من القوة. [ 70 ]

سترات واقية من الطعن والرصاص

مثّلت السترات الواقية التي تجمع بين الحماية من الطعن والرصاص ابتكارًا هامًا في تسعينيات القرن الماضي، وهي الفترة التي شهدت تطورًا ملحوظًا في مجال السترات الواقية. انطلق هذا التطوير من السترات الواقية من الرصاص فقط المتوفرة آنذاك، والتي كانت تستخدم معايير المعهد الوطني للعدالة (NIJ) من المستوى 2A و2 و3A، أو معايير HOSDB من المستوى 1 و2، حيث كانت السترات الواقية من الرصاص المتوافقة مع هذه المعايير تُصنّع بكثافة سطحية تتراوح بين 5.5 و6  كجم/م² ( 1.1 و1.2  رطل/قدم² أو 18 و20 أونصة/قدم² ) . إلا أن قوات الشرطة كانت تُقيّم "التهديدات التي تواجهها في الشوارع" وتُطالب بسترات توفر الحماية من السكاكين والرصاص معًا. يُعدّ هذا النهج متعدد التهديدات شائعًا في المملكة المتحدة ودول أوروبية أخرى، ولكنه أقل شيوعًا في الولايات المتحدة الأمريكية. لسوء الحظ، بالنسبة لمستخدمي السترات متعددة التهديدات، فإن أنظمة المصفوفات المعدنية والدروع السلسلية ، التي كانت ضرورية لاختراق شفرات الاختبار، لم تُقدّم أداءً باليستيًا يُذكر. تتميز السترات متعددة التهديدات بكثافة سطحية قريبة من مجموع كثافة الحلين كلٍ على حدة. تتراوح كتلة هذه السترات بين 7.5 و8.5  كجم/م² ( 1.55-1.75  رطل/قدم² ) . (انظر: قوائم شهادات المعهد الوطني للعدالة وهيئة معايير السلامة والصحة المهنية). أنتجت شركتا رولز رويس كومبوزيتس وميجيت وهاي مارك أنظمة صفيف معدنية لتلبية معيار هيئة معايير السلامة والصحة المهنية هذا. وقد استُخدمت هذه التصاميم على نطاق واسع من قبل شرطة العاصمة لندن ووكالات أخرى في المملكة المتحدة .

تحديث المعايير في الولايات المتحدة والمملكة المتحدة

ضباط شرطة العاصمة يقومون بالسيطرة على الحشود، 2006

بينما كان مصنّعو السترات الواقية والجهات المختصة يعملون وفقًا لهذه المعايير، بدأت فرق المعايير البريطانية والأمريكية تعاونًا في تطوير أساليب الاختبار. [ 71 ] وقد تطلّب الأمر معالجة عدد من المشكلات التي شابت النسخ الأولى من الاختبارات. فقد أدّى استخدام سكاكين تجارية ذات حدة وشكل طرف غير متناسقين إلى مشاكل في اتساق الاختبار. ونتيجةً لذلك، صُمّمت شفرتان جديدتان "مُهندسة" يمكن تصنيعهما لتحقيق سلوك اختراق قابل للتكرار. وكانت مُحاكيات الأنسجة، طين روما والجيلاتين، إما غير ممثلة للأنسجة أو غير عملية بالنسبة لمُشغّلي الاختبار. لذا، طُوّرت دعامة اختبار من الرغوة المركبة والمطاط الصلب كبديل لمعالجة هذه المشكلات. واختيرت طريقة اختبار السقوط كأساس للمعيار المُحدّث بدلاً من خيار مدفع الهواء. وخُفّضت كتلة السقوط مقارنةً بـ"اختبار فأس الجليد"، وصُمّمت وصلة مرنة تُشبه الرسغ في غلاف المخترق لخلق تأثير اختبار أكثر واقعية. صدرت هذه المعايير ذات الصلة الوثيقة لأول مرة في عام 2003 باسم HOSDB 2003 و NIJ 0015. (تمت إعادة تسمية فرع التطوير العلمي للشرطة (PSDB) إلى فرع التطوير العلمي لوزارة الداخلية في عام 2004.) [ 72 ]

سترات واقية من الطعن والمسامير

ركزت هذه المعايير الجديدة على مستويات الحماية التالية: المستوى الأول عند 25 جول (18 قدم-رطل) ، والمستوى الثاني عند 35 جول (26 قدم-رطل) ، والمستوى الثالث عند 45 جول (33 قدم-رطل)، وذلك وفقًا لاختبارات أجريت على السكاكين المصممة هندسيًا والمحددة في وثائق الاختبار. وقد تم تلبية أدنى مستوى من هذا المتطلب، وهو 25 جول، من خلال سلسلة من المنتجات النسيجية، بما في ذلك الأقمشة المنسوجة، والأقمشة المنسوجة المطلية، والأقمشة المنسوجة المصفحة. جميع هذه المواد مصنوعة من ألياف البارا-أراميد . إلا أن معامل الاحتكاك العالي جدًا للبولي إيثيلين ذي الوزن الجزيئي العالي (UHMWPE) حال دون استخدامه في هذا التطبيق. وقد عالجت منتجات TurtleSkin DiamondCoat وTwaron SRM هذا المتطلب باستخدام مزيج من أقمشة البارا-أراميد المنسوجة وحبيبات السيراميك المُلصقة. مع ذلك، تفتقر هذه المنتجات المطلية بالسيراميك إلى مرونة ونعومة المواد النسيجية غير المطلية.

بالنسبة لمستويي الحماية الأعلى L2 وL3، أدى الاختراق الشديد للشفرة P1 الصغيرة والرقيقة إلى استمرار استخدام المكونات المعدنية في الدروع الواقية من الطعن. في ألمانيا، طورت شركة Mehler Vario Systems سترات هجينة من نسيج البارا-أراميد المنسوج والدروع السلسلية، واختارت شرطة العاصمة لندن حلها. كما طورت شركة ألمانية أخرى، BSST، بالتعاون مع Warwick Mills، نظامًا لتلبية متطلبات الحماية من الطعن الباليستي باستخدام رقائق داينيما ونظام مصفوفة معدنية متطور، TurtleSkin MFA. يُطبق هذا النظام حاليًا في هولندا. ويستمر التوجه نحو الدروع متعددة التهديدات مع متطلبات الحماية من الإبر في مسودة معيار ISO prEN ISO 14876. وفي العديد من البلدان، يوجد أيضًا اهتمام بدمج الحماية من الشظايا المتفجرة ذات الطابع العسكري مع متطلبات الحماية من الرصاص والطعن.

ناقلات الدروع

لكي تكون الحماية الباليستية قابلة للارتداء، تُوضع الألواح الباليستية و/أو الصفائح الصلبة المقاومة للبنادق داخل حامل. يُستخدم مصطلح "حامل الصفائح" تحديدًا للإشارة إلى حوامل الدروع التي يمكنها استيعاب الصفائح الباليستية. وبشكل عام، يوجد نوعان رئيسيان من الحوامل: الحوامل الظاهرة، والحوامل منخفضة الارتفاع المصممة لتكون مخفية: [ 73 ] [ 34 ]

حاملات ظاهرة/تكتيكية

أفراد من قوات المارشال الأمريكية يرتدون سترات واقية تكتيكية

تتضمن حاملات الدروع الظاهرة/التكتيكية عادةً جيوبًا و/أو أنظمة تثبيت، مثل نظام MOLLE ، [ 74 ] لحمل المعدات، وهي مصممة عادةً لتوفير مستويات حماية أعلى. [ 73 ] يُعد كل من السترة التكتيكية الخارجية المحسّنة ونظام حاملات الصفائح العسكرية مثالين على الحاملات العسكرية المصممة للاستخدام مع حشوات الصفائح الباليستية.

إضافةً إلى حمل الأثقال، قد يشتمل هذا النوع من الحاملات على جيوب لحماية الرقبة، وألواح جانبية، وألواح لحماية منطقة العانة، وحماية للظهر. ولأن هذا النوع من الحاملات ليس ضيقًا، فإن تحديد المقاس في هذا النظام سهل لكل من الرجال والنساء، مما يجعل التصنيع حسب الطلب غير ضروري. [ 75 ]

حاملات بطاقات منخفضة الظهور/قابلة للإخفاء

التصميم المنخفض لحامل الصفائح من الجيل الثالث

تُثبّت الحوامل منخفضة الارتفاع/القابلة للإخفاء الألواح و/أو الصفائح الباليستية بالقرب من جسم مرتديها، ويمكن ارتداء قميص الزي الرسمي فوقها. يجب تصميم هذا النوع من الحوامل ليتناسب تمامًا مع شكل جسم الضابط. ولضمان ملاءمة الدروع القابلة للإخفاء للجسم، يجب أن تكون مُلائمة تمامًا لكل فرد. تنص العديد من البرامج على القياس والتصنيع حسب الطلب لألواح وحوامل الدروع لضمان ملاءمتها وراحتها. يواجه الضباط من الإناث أو الذين يعانون من زيادة الوزن صعوبة أكبر في الحصول على قياسات دقيقة وتصنيع دروع مريحة. [ 76 ]

انزلاقات الصدر

غالبًا ما توجد طبقة نسيجية ثالثة بين الحامل والمكونات الباليستية. تُغطى الألواح الباليستية بغطاء أو غلاف مُغطى. يوفر هذا الغلاف تغليفًا للمواد الباليستية. تُصنع الأغلفة بنوعين: أغلفة محكمة الإغلاق حراريًا وأغلفة مخيطة ببساطة. بالنسبة لبعض الألياف الباليستية مثل الكيفلار، يُعد الغلاف جزءًا أساسيًا من النظام. يمنع الغلاف الرطوبة من جسم المستخدم من تشبع المواد الباليستية. هذه الحماية من دورات الرطوبة تزيد من العمر الافتراضي للدرع. [ 77 ]

بحث

تصاميم غير قياسية للدروع الصلبة

تُعدّ غالبية صفائح الدروع الواقية للجسم، بما في ذلك عائلة دروع الحماية من الأسلحة الصغيرة التابعة للجيش الأمريكي ، متجانسة؛ إذ تتكون أسطحها الأمامية من بلاطة خزفية واحدة. تتميز الصفائح المتجانسة بخفة وزنها مقارنةً بنظيراتها غير المتجانسة، إلا أنها تعاني من انخفاض فعاليتها عند تعرضها لإطلاق نار متكرر في منطقة قريبة (أي، طلقات متباعدة بمسافة أقل من 5.1  سم). مع ذلك، ظهرت العديد من أنظمة الدروع غير المتجانسة، وأشهرها نظام "جلد التنين" المثير للجدل . وعد نظام "جلد التنين"، المُكوّن من عشرات الحراشف الخزفية المتداخلة، بأداء فائق في مواجهة الضربات المتعددة ومرونة أكبر مقارنةً بلوحة ESAPI المُستخدمة آنذاك؛ إلا أنه لم يُحقق ذلك. فعندما اختبر الجيش الأمريكي النظام وفقًا لنفس متطلبات ESAPI، أظهر "جلد التنين" مشاكل كبيرة تتعلق بالتلف الناتج عن العوامل البيئية. تتفكك الصفائح عند تعرضها لدرجات حرارة أعلى من 49  درجة مئوية (120  درجة فهرنهايت) - وهو أمر شائع في مناخات الشرق الأوسط - أو عند تعرضها لوقود مركبات الديزل، أو بعد اختبارَي السقوط من ارتفاع متر وربع (بعد هذين الاختبارين، توضع صفائح ESAPI في جهاز أشعة سينية لتحديد مواقع الشقوق، ثم تُطلق عليها النار مباشرة)، مما يجعل الصفيحة غير قادرة على بلوغ مستوى التهديد المحدد لها، وتتعرض لـ 13 اختراقًا كاملًا من الطلقة الأولى أو الثانية بواسطة ذخيرة خارقة للدروع من عيار 0.30-06 M2 (وهو مستوى التهديد في اختبار ESAPI) من أصل 48 طلقة. [ 78 ]

ربما يكون درع LIBA (الدرع الواقي الخفيف المحسن للجسم) أقل شهرة، والذي أنتجته شركات Royal TenCate وARES Protection وMofet Etzion في أوائل العقد الأول من القرن الحادي والعشرين. يستخدم LIBA مجموعة مبتكرة من الكريات الخزفية المدمجة في دعامة من البولي إيثيلين؛ [ 79 ] [ 80 ] على الرغم من أن هذا التصميم يفتقر إلى مرونة درع Dragon Skin، إلا أنه يوفر قدرة مذهلة على تحمل عدة ضربات، بالإضافة إلى القدرة الفريدة على إصلاح الدرع عن طريق استبدال الكريات التالفة ولصقها بالإيبوكسي. [ 81 ] [ 82 ] علاوة على ذلك، توجد أنواع مختلفة من LIBA ذات قدرة على تحمل عدة ضربات ضد تهديدات مماثلة لذخيرة 7.62×51 ملم NATO M993 AP/WC، [ 83 ] وهي ذخيرة خارقة للدروع ذات نواة من التنجستن. وقد أسفرت الاختبارات الميدانية لـ LIBA عن نتائج ناجحة، حيث لم تُسفر 15 إصابة من بندقية AKM إلا عن كدمات طفيفة. [ 84 ]

التقدم في علم المواد

تستخدم السترات الواقية من الرصاص طبقات من ألياف شديدة المتانة "لالتقاط" الرصاصة وتشويهها، مما يؤدي إلى تحويلها إلى شكل طبق، وتوزيع قوتها على مساحة أكبر من ألياف السترة. تمتص السترة طاقة الرصاصة المشوهة، وتوقفها قبل أن تتمكن من اختراق نسيج السترة بالكامل. قد تخترق الرصاصة بعض الطبقات، ولكن مع تشوهها، يتم امتصاص الطاقة بواسطة مساحة متزايدة من الألياف.

في السنوات الأخيرة، فتحت التطورات في علم المواد الباب أمام فكرة "سترة واقية من الرصاص" قادرة على إيقاف رصاص المسدسات والبنادق باستخدام سترة نسيجية ناعمة، دون الحاجة إلى صفائح معدنية أو خزفية إضافية. مع ذلك، يسير التقدم بوتيرة أبطأ مقارنةً بالتخصصات التقنية الأخرى. أحدث منتجات كيفلر، بروتيرا ، طُرحت عام ١٩٩٦. تستطيع الدروع الواقية الناعمة الحالية إيقاف معظم رصاص المسدسات (وهو الحال منذ حوالي ١٥ عامًا )، لكن يلزم استخدام صفائح دروع لإيقاف رصاص البنادق ورصاص المسدسات ذي النواة الفولاذية مثل عيار ٧.٦٢×٢٥ ملم. لم تتجاوز ألياف البارا-أراميد حد ٢٣ غرامًا لكل دينير من حيث متانة الألياف.

أحرزت الشركات المصنعة الجديدة لهذا النوع من الألياف تحسينات طفيفة في الأداء الباليستي. وينطبق الأمر نفسه على مادة البولي إيثيلين فائق الوزن الجزيئي (UHMWPE )؛ إذ لم تتجاوز خصائص الألياف الأساسية نطاق 30-35 غ/يوم. وقد لوحظت تحسينات في هذه المادة من خلال تطوير الصفائح غير المنسوجة المتصالبة، مثل درع سبيكترا. ويُعرف التقدم الكبير في الأداء الباليستي لألياف PBO بأنه "قصة تحذيرية" في علم المواد. [ 85 ] فقد سمحت هذه الألياف بتصميم دروع واقية ناعمة للمسدسات أخف وزنًا بنسبة 30-50% مقارنةً بمواد الأراميد والبولي إيثيلين فائق الوزن الجزيئي. ومع ذلك، فقد رافق هذه المتانة العالية ضعفٌ معروف في مقاومة الظروف البيئية.

تعمل فرق شركة أكزو ماجلان (دوبونت حاليًا) على تطوير ألياف تُعرف باسم ألياف M5 ؛ إلا أن بدء تشغيل مصنعها التجريبي المعلن عنه قد تأخر لأكثر من عامين. وتشير البيانات إلى أنه في حال طرح مادة M5 في السوق، فسيكون أداؤها مكافئًا تقريبًا لأداء ألياف PBO. [ 86 ] في مايو 2008، أعلنت مجموعة تيجين أراميد عن برنامج لتطوير "ألياف فائقة". ويبدو أن تركيز تيجين ينصب على الكيمياء الحاسوبية لإيجاد حلٍّ لتحقيق متانة عالية دون إضعافها بيئيًا.

يُعدّ علم المواد الخاص بالجيل الثاني من الألياف "الخارقة" معقدًا، ويتطلب استثمارات ضخمة، ويمثل تحديات تقنية كبيرة. يهدف البحث إلى تطوير حرير صناعي يشبه حرير العنكبوت، يتميز بقوته الفائقة، وخفة وزنه، ومرونته. [ 87 ] كما أُجريت أبحاث أخرى لتسخير تقنية النانو للمساعدة في ابتكار ألياف فائقة القوة يمكن استخدامها في السترات الواقية من الرصاص مستقبلًا. في عام 2018، بدأ الجيش الأمريكي إجراء أبحاث حول جدوى استخدام الحرير الصناعي كدرع واقٍ للجسم، لما يتميز به من خفة وزنه وقدرته على التبريد. [ 88 ]

أبحاث المنسوجات والصفائح النسيجية

شكّلت الخيوط الدقيقة والأقمشة المنسوجة الأخف وزنًا عاملًا رئيسيًا في تحسين نتائج المقذوفات. ترتفع تكلفة ألياف المقذوفات بشكل كبير مع انخفاض حجم الخيوط، لذا فمن غير الواضح إلى متى سيستمر هذا التوجه. يبلغ الحد العملي الحالي لحجم الألياف 200 دينير، بينما تقتصر معظم الأقمشة المنسوجة على مستوى 400 دينير. يجري النظر في استخدام النسيج ثلاثي الأبعاد، حيث تربط الألياف الأقمشة المنسوجة المسطحة معًا لتكوين نظام ثلاثي الأبعاد، وذلك لتطبيقات المقذوفات الصلبة واللينة. تقوم شركة Team Engineering Inc بتصميم ونسج هذه المواد متعددة الطبقات. طوّرت شركة Dyneema DSM صفائح مركبة عالية الأداء باستخدام ألياف جديدة ذات قوة أعلى تحمل اسمي SB61 وHB51. ترى DSM أن هذه المادة المتطورة توفر أداءً محسّنًا، إلا أنه تم سحب نسخة SB61 "اللينة" من السوق. [ 89 ] في معرض Shot Show عام 2008، عرضت شركة TurtleSkin مركبًا فريدًا من نوعه يتكون من صفائح فولاذية متشابكة وصفائح UHWMPE لينة. [ 90 ] بالإضافة إلى الأقمشة المنسوجة والرقائق التقليدية، تُجرى العديد من الأبحاث على اللباد الباليستي. وقد عملت شركة تكس تك على هذه المواد. وكما هو الحال مع النسيج ثلاثي الأبعاد، ترى تكس تك ميزة في توجيه الألياف على ثلاثة محاور.

الألياف المستخدمة

كان من الممكن استخدام النايلون الباليستي (حتى سبعينيات القرن العشرين) أو الكيفلار، أو التوارون [ 91 ] أو سبيكترا (منافس للكيفلار) أو ألياف البولي إيثيلين في صناعة السترات الواقية من الرصاص. وكانت هذه السترات تُصنع آنذاك من النايلون الباليستي وتُدعّم بألواح من الألياف الزجاجية، أو الفولاذ، أو السيراميك، أو التيتانيوم، أو الدورون، أو مركبات من السيراميك والألياف الزجاجية، وكانت الأخيرة هي الأكثر فعالية.

تطورات في مجال الدروع الخزفية

تُعدّ المواد الخزفية، ومعالجة المواد، والتقدم في ميكانيكا اختراق السيراميك، مجالاتٍ هامةً للنشاط الأكاديمي والصناعي. هذا المجال المُتكامل لأبحاث الدروع الخزفية واسع النطاق، ولعلّ أفضل من يُلخّصه هو الجمعية الأمريكية للخزف (ACerS). تُنظّم الجمعية مؤتمرًا سنويًا للدروع منذ سنوات عديدة، وقد جمعت وقائع المؤتمر للفترة 2004-2007. [ 92 ] ومن المجالات ذات النشاط الخاص المُتعلّق بالسترات الواقية، الاستخدام المتزايد للمكونات الخزفية الصغيرة. تُعدّ الصفائح الخزفية الكبيرة الحجم، التي تُغطّي الجذع، مُعقّدة التصنيع، وعُرضةً للتشقّق أثناء الاستخدام. كما أنّ للصفائح المتجانسة قدرةً محدودةً على تحمّل الضربات المُتعدّدة نتيجةً لمنطقة التصدّع الكبيرة عند الاصطدام. هذه هي دوافع ابتكار أنواع جديدة من صفائح الدروع. تستخدم هذه التصاميم الجديدة مصفوفات ثنائية وثلاثية الأبعاد من العناصر الخزفية التي يُمكن أن تكون صلبةً أو مرنةً أو شبه مرنة. يُعدّ درع "جلد التنين" أحد هذه الأنظمة. وقد أسفرت التطورات الأوروبية في المصفوفات الكروية والسداسية عن منتجات تتمتّع ببعض المرونة وقدرة على تحمّل الضربات المُتعدّدة. [ 93 ] يُعدّ تصنيع أنظمة المصفوفات ذات الأداء الباليستي المرن والمتسق عند حواف العناصر الخزفية مجالًا بحثيًا نشطًا. بالإضافة إلى ذلك، تتطلب تقنيات معالجة السيراميك المتقدمة طرق تجميع لاصقة. ومن بين الأساليب المبتكرة استخدام مثبتات الخطاف والحلقة لتجميع مصفوفات السيراميك. [ 94 ]

المواد النانوية في علم المقذوفات

توجد حاليًا عدة طرق لدمج المواد النانوية في صناعة الدروع الواقية. تعتمد الطريقة الأولى، التي طُوّرت في جامعة ديلاوير، على جزيئات نانوية داخل البدلة تصبح صلبة بما يكفي لحماية مرتديها بمجرد تجاوز عتبة معينة من الطاقة الحركية. وقد وُصفت هذه الطلاءات بأنها سوائل مُكثّفة بالقص . [ 95 ] حصلت شركة بي إيه إي سيستمز على ترخيص استخدام هذه الأقمشة المُشبعة بالمواد النانوية، ولكن حتى منتصف عام 2008، لم تُطرح أي منتجات تعتمد على هذه التقنية.

في عام 2005، طورت شركة إسرائيلية تُدعى أبنانو مادةً تتميز بصلابة دائمة. وأُعلن أن هذا المركب النانوي، المُصنّع من أنابيب نانوية من ثاني كبريتيد التنجستن، قادر على تحمّل الصدمات الناتجة عن مقذوف فولاذي يتحرك بسرعة تصل إلى 1.5  كم/ث. [ 96 ] كما أفادت التقارير أن المادة قادرة على تحمّل ضغوط الصدمات الناتجة عن اصطدامات أخرى تصل إلى 250 طنًا متريًا لكل سنتيمتر مربع (24.5 جيجا باسكال ؛ 3,550,000 رطل/بوصة مربعة). خلال الاختبارات، أثبتت المادة قوةً فائقةً لدرجة أن العينات بقيت سليمةً تمامًا بعد الاصطدام. إضافةً إلى ذلك، اختبرت دراسةٌ أُجريت في فرنسا المادة تحت ضغط متساوي ، ووجدت أنها مستقرة حتى 350 طنًا متريًا لكل سنتيمتر مربع (34 جيجا باسكال؛ 5,000,000 رطل/بوصة مربعة).

اعتبارًا من منتصف عام 2008، يجري تطوير سترات واقية من الرصاص مصنوعة من خيوط العنكبوت ودروع نانوية تمهيدًا لطرحها في الأسواق. وقد أبدى كل من الجيشين البريطاني والأمريكي اهتمامًا بألياف الكربون المنسوجة من أنابيب الكربون النانوية ، والتي طُوّرت في جامعة كامبريدج ، ولها إمكانية استخدامها كدروع واقية. [ 97 ] وفي عام 2008، بدأ إنتاج صفائح أنابيب الكربون النانوية كبيرة الحجم في شركة نانوكومب.

مركب الجرافين

في أواخر عام 2014، بدأ الباحثون بدراسة واختبار الجرافين كمادة تُستخدم في صناعة الدروع الواقية. يُصنع الجرافين من الكربون، وهو أرق وأقوى وأكثر المواد توصيلًا للكهرباء على وجه الأرض. يتكون الجرافين من ذرات مرتبة سداسيًا، وتُعرف قوته الشدية بأنها تفوق قوة الفولاذ بمئتي ضعف، لكن دراسات جامعة رايس كشفت أنه يتفوق على الفولاذ بعشرة أضعاف في تبديد الطاقة، وهي قدرة لم تُدرس بشكل كافٍ من قبل. لاختبار خصائصه، قامت جامعة ماساتشوستس بتكديس صفائح من الجرافين بسماكة ذرة كربون واحدة فقط، مما أدى إلى تكوين طبقات تتراوح سماكتها بين 10 و100 نانومتر من 300 طبقة. أُطلقت "رصاصات" مجهرية كروية من السيليكا على الصفائح بسرعات تصل إلى 3  كيلومترات (1.9  ميل) في الثانية، أي ما يقرب من تسعة أضعاف سرعة الصوت. عند الاصطدام، تشوهت المقذوفات على شكل مخروط حول الجرافين قبل أن تخترقه في النهاية. خلال ثلاث نانوثوانٍ فقط من تماسكها، انتقلت الطاقة عبر المادة بسرعة 22.2  كيلومترًا (13.8  ميلًا) في الثانية، وهي سرعة تفوق سرعة أي مادة أخرى معروفة. إذا أمكن توزيع إجهاد الصدمة على مساحة واسعة بما يكفي ليتحرك المخروط بسرعة ملحوظة مقارنة بسرعة المقذوف، فلن يتركز الإجهاد في موضع الاصطدام. على الرغم من أن الاصطدام أحدث ثقبًا واسعًا، إلا أنه يمكن تصنيع مزيج مركب من الجرافين ومواد أخرى لابتكار حل دروع جديد وثوري. [ 98 ] [ 99 ]

الشرعية

البلد أو المنطقةالملكية بدون ترخيصالمرجع.
الأرجنتينغير قانوني[ 100 ]
أسترالياغير قانوني
البرازيلقانوني[ 101 ]
كندايختلف داخليًا
الاتحاد الأوروبيقانوني
الهندقانوني
اليابانقانوني
نيوزيلنداقانوني
تايلاندغير قانونيتصل العقوبة إلى خمس سنوات في السجن [ 102 ]
المملكة المتحدةقانوني[ 103 ]
الولايات المتحدةقانوني

أستراليا

في أستراليا، يُحظر استيراد الدروع الواقية للبدن دون الحصول على إذن مسبق من قوة الحدود الأسترالية . [ 104 ] كما يُحظر حيازة الدروع الواقية للبدن دون ترخيص في كل من: جنوب أستراليا ، [ 105 ] وفيكتوريا ، [ 106 ] والإقليم الشمالي ، [ 107 ] وإقليم العاصمة الأسترالية ، [ 108 ] وكوينزلاند ، [ 109 ] ونيو ساوث ويلز ، [ 110 ] وتسمانيا . [ 111 ]

كندا

في جميع المقاطعات الكندية باستثناء ألبرتا وكولومبيا البريطانية ومانيتوبا ، يُسمح بارتداء وشراء الدروع الواقية للبدن ، مثل السترات الواقية من الرصاص. وبموجب قوانين هذه المقاطعات، يُحظر حيازة الدروع الواقية للبدن دون ترخيص (إلا في حالات الاستثناء) صادر عن حكومة المقاطعة.

اعتبارًا من فبراير 2019، تسمح مقاطعة نوفا سكوتيا "فقط لمن يحتاجون إلى هذه الدروع الواقية بسبب وظائفهم" بحيازة واستخدام الدروع الواقية، مثل رجال الشرطة وموظفي السجون، وذلك بسبب استخدام المجرمين لها. [ 112 ] [ 113 ]

وفقًا لقانون مراقبة الدروع الواقية للبدن في ألبرتا، الذي دخل حيز التنفيذ في 15 يونيو 2012، يجوز لأي فرد يحمل رخصة أسلحة نارية سارية المفعول بموجب قانون الأسلحة النارية الكندي شراء وحيازة وارتداء الدروع الواقية للبدن بشكل قانوني. [ 114 ]

الاتحاد الأوروبي

سترة واقية من الرصاص للنساء من الشرطة، مزودة بتصميم لتشكيل الصدر، مقاس صغير (S) - فئة الحماية SK 1 والمستوى IIIA - الشرطة في بافاريا

يُسمح في الاتحاد الأوروبي باستيراد وبيع السترات الواقية من الرصاص والدروع الواقية للبدن. ويُستثنى من ذلك السترات المصممة وفقًا لمواصفات عسكرية صارمة أو المُخصصة للاستخدام العسكري الأساسي؛ إذ تُعتبر الدروع التي تتجاوز مستوى الحماية NIJ 4 بموجب القانون "مواد تسليح" ويُحظر استخدامها من قِبل المدنيين. وتوجد العديد من المتاجر في الاتحاد الأوروبي التي تبيع السترات الواقية من الرصاص والدروع الواقية للبدن، سواءً كانت مستعملة أو جديدة.

في إيطاليا ، لا تخضع عملية شراء أو امتلاك أو ارتداء السترات الواقية من الرصاص والدروع الواقية للبدن لأي قيود، باستثناء تلك الواقيات المصممة وفقًا لمواصفات عسكرية صارمة و/أو للاستخدام العسكري الرئيسي، والتي يعتبرها القانون "مواد تسليح" ويحظرها على المدنيين. علاوة على ذلك، أكدت العديد من القوانين والأحكام القضائية على مر السنين على إلزامية ارتداء السترات الواقية من الرصاص للعاملين في قطاع الأمن الخاص .

في هولندا، يخضع امتلاك المدنيين للدروع الواقية للبدن لأنظمة الاتحاد الأوروبي. تُباع هذه الدروع بدرجات متفاوتة من الحماية الباليستية من قبل مجموعة من البائعين، وتُخصص في الغالب لحراس الأمن والشخصيات المهمة. لا يُعدّ استخدام الدروع الواقية للبدن أثناء ارتكاب جريمة جريمةً بحد ذاتها، ولكن قد يُفسّر على هذا النحو بموجب قوانين أخرى، مثل قانون مقاومة الاعتقال.

هونغ كونغ

بموجب الجدول ج (البند ML13) من الفصل 60G من لوائح الاستيراد والتصدير (السلع الاستراتيجية)، فإن "المعدات والمنشآت والمكونات المدرعة أو الواقية" لا تخضع للتنظيم "عند مرافقة المستخدم لحماية المستخدم الشخصية".

الولايات المتحدة

عملاء فريق إنقاذ الرهائن

يقيّد القانون الأمريكي حيازة الدروع الواقية للبدن للمدانين بارتكاب جرائم عنف. كما تفرض العديد من الولايات الأمريكية عقوبات على حيازة أو استخدام هذه الدروع من قبل المدانين. في ولايات أخرى، مثل كنتاكي ، لا يُحظر الحيازة، ولكن يُحرم الشخص المدان بارتكاب جرائم عنف معينة أثناء ارتدائه درعًا واقيًا للبدن وحمله سلاحًا فتاكًا من الإفراج المشروط أو الإفراج تحت المراقبة. ولا تفرض معظم الولايات قيودًا على غير المدانين بارتكاب جرائم. [ 115 ]
