مصفوفة هالباخ

مخطط التدفق لمصفوفة هالباخ

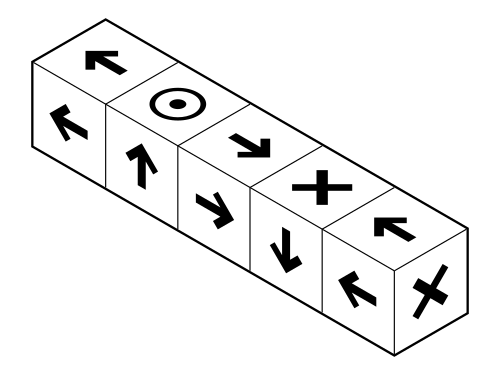

مصفوفة هالباخ، توضح اتجاه المجال المغناطيسي لكل قطعة. ستُنتج هذه المصفوفة مجالًا قويًا في الأسفل، بينما سيتلاشى المجال في الأعلى.

مصفوفة هالباخ ​​( بالألمانية: [ ˈhalbax ] ) هي ترتيب خاص للمغناطيس الدائم ، يعمل على زيادة المجال المغناطيسي على أحد جانبي المصفوفة، بينما يُلغي المجال إلى ما يقارب الصفر على الجانب الآخر. [ 1 ] [ 2 ] ويتحقق ذلك من خلال نمط مغناطيسي دوار مكانيًا.

يمكن تكرار نمط دوران المغناطيسات الدائمة (على الوجه الأمامي؛ على اليسار، الأعلى، اليمين، الأسفل) إلى ما لا نهاية، وسيظل له التأثير نفسه. ويشبه تأثير هذا الترتيب تقريبًا تأثير العديد من المغناطيسات على شكل حدوة حصان موضوعة بجوار بعضها البعض، بحيث تتلامس الأقطاب المتشابهة.

تحاكي عملية التوجيه المغناطيسي هذه تلك التي يطبقها رأس التسجيل المغناطيسي على غلاف الشريط المغناطيسي أثناء عملية التسجيل. وقد وصف جيمس (جيم) إم. وايني من شركة ماجنيبان هذا المبدأ بالتفصيل عام 1970، وذلك في الحالة المثالية للدوران المستمر للمغنطة، الناتج عن ملف أحادي الجانب على شكل شريط. [ 3 ]

اكتشف جون سي. مالينسون هذا التأثير أيضًا عام 1973، ووصف هذه البنى ذات "التدفق أحادي الجانب" في البداية بأنها "ظاهرة غريبة"، مع أنه أدرك حينها إمكانية تحقيق تحسينات كبيرة في تقنية الأشرطة المغناطيسية من خلال هذا الاكتشاف . [ 4 ] (يبدو أن المخترعين السابقين قد ابتكرا بنى مختلفة).

قام الفيزيائي كلاوس هالباخ ، أثناء عمله في مختبر لورانس بيركلي الوطني خلال ثمانينيات القرن الماضي، باختراع مصفوفة هالباخ ​​بشكل مستقل لتركيز حزم مسرعات الجسيمات. [ 5 ]

المصفوفات الخطية

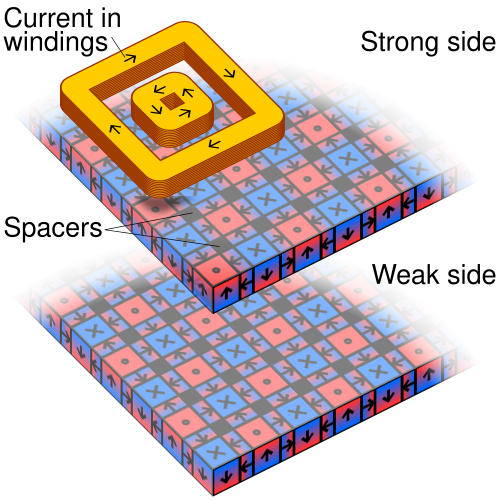

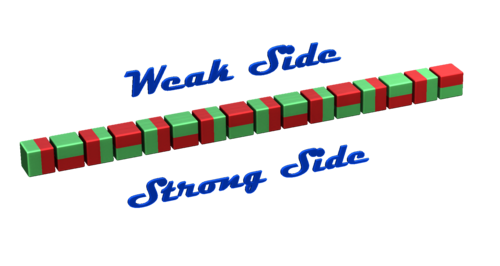

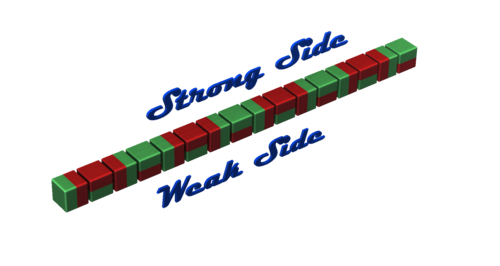

توجيه الجوانب القوية والضعيفة في مصفوفة هالباخ ​​الخطية

مغنطة

إلغاء المكونات المغناطيسية مما يؤدي إلى تدفق أحادي الجانب

قد يبدو توزيع التدفق المغناطيسي لمصفوفة هالباخ ​​الخطية غير بديهي لمن لديهم دراية بالمغناطيسات البسيطة أو الملفات اللولبية . ويمكن تصور سبب هذا التوزيع باستخدام مخطط مالينسون الأصلي (لاحظ أنه يستخدم المركبة السالبة على المحور y ، على عكس المخطط الوارد في مقال مالينسون). [ 4 ] يوضح المخطط المجال الناتج عن شريط من مادة مغناطيسية حديدية ذات مغنطة متناوبة في اتجاه المحور y (أعلى اليسار) وفي اتجاه المحور x (أعلى اليمين). لاحظ أن المجال فوق المستوى يكون في نفس الاتجاه لكلا البنيتين، بينما يكون المجال أسفل المستوى في اتجاهين متعاكسين . ويظهر في الشكل تأثير تراكب هاتين البنيتين.

النقطة الحاسمة هي أن التدفق سيلغي نفسه أسفل المستوى ويتعزز فوقه . في الواقع، أي نمط مغنطة تكون فيه مكونات المغنطةπ/2{\displaystyle \pi /2}سيؤدي اختلاف الطور بين المكونات إلى تدفق أحادي الاتجاه. التحويل الرياضي الذي يغير طور جميع مكونات دالة ما بمقدارπ/2{\displaystyle \pi /2}يُطلق عليه تحويل هيلبرت ؛ وبالتالي، يمكن أن تكون مكونات متجه المغنطة أي زوج من تحويلات هيلبرت (أبسطها هو ببساطةالخطيئة(x)كوس(y){\displaystyle \sin(x)\cos(y)}(كما هو موضح في الرسم البياني أعلاه).

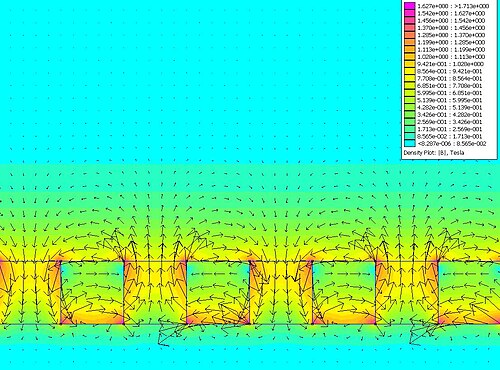

المجال المغناطيسي حول مصفوفة هالباخ ​​لانهائية من المغناطيسات المكعبة. لا يلغي المجال نفسه تمامًا بسبب استخدام مغناطيسات منفصلة.

يكون المجال الموجود على الجانب غير القابل للإلغاء من المصفوفة المثالية والمتغيرة باستمرار واللانهائية على الشكل [ 6 ]

F(x،y)=F0هـأناكxهـ-كy،{\displaystyle F(x,y)=F_{0}e^{ikx}e^{-ky},}

أين

F(x،y){\displaystyle F(x,y)}هل الحقل على شكلFx+أناFy{\displaystyle F_{x}+iF_{y}}،
F0{\displaystyle F_{0}}يمثل مقدار المجال عند سطح المصفوفة،
ك{\displaystyle k}هو العدد الموجي (أي التردد المكاني )2π/λ.{\displaystyle 2\pi /\lambda .}

التطبيقات

تتمثل مزايا توزيعات التدفق أحادية الجانب في جانبين:

  • يكون المجال أكبر بمرتين على الجانب الذي ينحصر فيه التدفق (في الحالة المثالية، المراجع المفقودة).
  • لا يتولد مجال مغناطيسي متسرب (في الحالة المثالية) على الجانب المقابل. وهذا يساعد في حصر المجال، وهي مشكلة شائعة في تصميم الهياكل المغناطيسية.

وبالتالي فإن لها عددًا من التطبيقات، بدءًا من مغناطيسات الثلاجة المسطحة مرورًا بالتطبيقات الصناعية مثل محرك التيار المستمر بدون فرش ، وملفات الصوت ، [ 7 ] واستهداف الأدوية المغناطيسي [ 8 ] وصولًا إلى التطبيقات عالية التقنية مثل مغناطيسات التذبذب المستخدمة في مسرعات الجسيمات وليزر الإلكترون الحر .

يستخدم قطار Inductrack maglev [ 9 ] ونظام إطلاق الصواريخ Inductrack [ 10 ] مصفوفة هالباخ ​​لرفع القطار عن طريق دفع حلقات الأسلاك في المسار.

فيلم عرض مغناطيسي يوضح مغنطة مغناطيس ثلاجة مسطح

تُصنع مغناطيسات الثلاجة المسطحة والمرنة (وليست من الفريت الخزفي الصلب ) بنمط مغنطة هالباخ، مما يوفر قوة تثبيت أقوى عند لصقها على سطح مغناطيسي حديدي مسطح (مثل باب الثلاجة) مقارنةً بقوة التثبيت الناتجة عن مغنطة منتظمة. وهي مصنوعة من مسحوق الفريت الممزوج بمادة رابطة مرنة (مثل البلاستيك أو المطاط) تُعرَّض لنمط مجال مغنطة هالباخ ​​أثناء عملية البثق ، مما يُكسب جزيئات الفريت في المركب المغناطيسي توزيعًا أحادي الجانب للتدفق المغناطيسي بشكل دائم (والذي يمكن رؤيته باستخدام فيلم مغناطيسي خاص ).

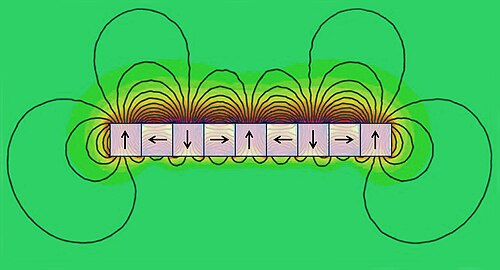

توزيع التدفق المغناطيسي لمغناطيس ثلاجة مسطح

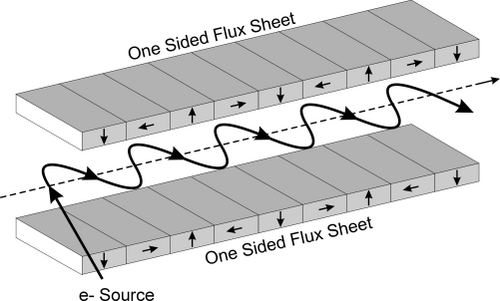

رسم تخطيطي لليزر الإلكترون الحر

يؤدي تكبير هذا التصميم وإضافة طبقة علوية إلى الحصول على مغناطيس متذبذب ، يُستخدم في السنكروترونات وليزر الإلكترون الحر . يقوم المغناطيس المتذبذب بتحريك حزمة إلكترونية عمودية على المجال المغناطيسي. وأثناء تسارع الإلكترونات، فإنها تشع طاقة كهرومغناطيسية في اتجاه حركتها، وعندما تتفاعل مع الضوء المنبعث مسبقًا، تنبعث فوتونات على طول مساره متوافقة في الطور، مما ينتج عنه حزمة أحادية اللون ومتماسكة تشبه الليزر.

يُعرف التصميم الموضح أعلاه عادةً باسم مُذبذب هالباخ. تدور متجهات التمغنط في الصفائح الممغنطة في اتجاهين متعاكسين؛ ففي الأعلى، يدور متجه التمغنط للصفيحة العلوية باتجاه عقارب الساعة، بينما يدور متجه التمغنط للصفيحة السفلية عكس اتجاه عقارب الساعة. تم اختيار هذا التصميم بحيث تلغي المركبات السينية للمجالات المغناطيسية من الصفائح بعضها بعضًا، وتتعزز المركبات الصادية ، بحيث يُعطى المجال بالعلاقة التالية:

حyكوس(كx)،{\displaystyle H_{y}\approx \cos(kx),}

حيث k هو العدد الموجي للصفيحة المغناطيسية المحدد بالمسافة بين الكتل المغناطيسية التي لها نفس متجه المغنطة.

المصفوفات الخطية المتغيرة

رسم تخطيطي لمصفوفة هالباخ ​​تتكون من سلسلة من القضبان الممغنطة

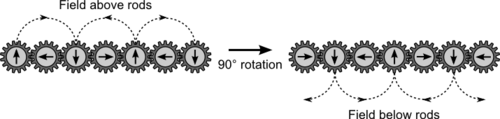

ترتيب تروس متساوي لمصفوفة هالباخ ​​متغيرة

يمكن ترتيب سلسلة من القضبان المغناطيسية، الممغنطة عموديًا على محاورها، في مصفوفة هالباخ. إذا تم تدوير كل قضيب بالتناوب بزاوية 90 درجة، فإن المجال الناتج ينتقل من جانب واحد من مستوى القضبان إلى الجانب الآخر، كما هو موضح تخطيطيًا في الشكل.

يُتيح هذا الترتيب تشغيل المجال وإيقافه بكفاءة فوق أو تحت مستوى القضبان، تبعًا لدورانها. ويُشكل هذا الجهاز مزلاجًا مغناطيسيًا ميكانيكيًا فعالًا لا يتطلب طاقة. وقد أظهرت دراسة تفصيلية لهذا الترتيب أن كل قضيب يتعرض لعزم دوران قوي من القضبان المجاورة له عند دورانه. [ 11 ] ومع ذلك، فإن الحل البسيط والفعال، الذي يوفر الاستقرار وإمكانية تدوير كل قضيب بالتناوب، هو ببساطة توفير نظام تروس متساوي النسب على كل قضيب، كما هو موضح في الشكل.

أسطوانة

أسطوانة مغناطيسية حديدية تُظهر أنماط مغنطة مختلفة ومجالًا مغناطيسيًا
مغنطة الأسطوانة

أسطوانة هالباخ ​​هي أسطوانة ممغنطة مصنوعة من مادة مغناطيسية حديدية ، تُنتج (في الحالة المثالية) مجالًا مغناطيسيًا شديدًا محصورًا بالكامل داخل الأسطوانة، مع انعدام المجال خارجها. ويمكن أيضًا مغنطة الأسطوانات بحيث يكون المجال المغناطيسي خارجها تمامًا، مع انعدام المجال داخلها. وتُظهر الأشكال عدة توزيعات للمغنطة.

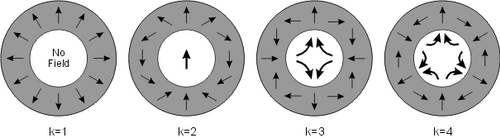

مصفوفة هالباخ ​​الأسطوانية K 1–4

يُعطى اتجاه التمغنط داخل المادة المغناطيسية الحديدية، في المستوى العمودي على محور الأسطوانة، بواسطة

م=مر[كوس((ك-1)(φ-π2))ρ^+الخطيئة((ك-1)(φ-π2))φ^]،{\displaystyle M=M_{r}\left[\cos \left((k-1)\left(\varphi -{\frac {\pi }{2}}\right)\right){\widehat {\rho }}+\sin \left((k-1)\left(\varphi -{\frac {\pi }{2}}\right)\right){\widehat {\varphi }}\right],}

حيث M r هي المغناطيسية المتبقية ( أمبير/متر). تعطي القيمة الموجبة لـ k  1 مجالًا مغناطيسيًا داخليًا، بينما تعطي القيمة السالبة مجالًا مغناطيسيًا خارجيًا.

من الناحية المثالية، تُصنع هذه الهياكل من أسطوانة لا نهائية الطول من مادة مغناطيسية يتغير اتجاه مغنطتها باستمرار. ويكون التدفق المغناطيسي الناتج عن هذا التصميم المثالي منتظمًا تمامًا ومحصورًا كليًا إما داخل تجويف الأسطوانة أو خارجها. بالطبع، لا يمكن تحقيق الحالة المثالية ذات الطول اللانهائي، وفي الواقع العملي، يُنتج الطول المحدود للأسطوانات تأثيرات طرفية تُسبب عدم انتظام في المجال. [ 12 ] [ 13 ] كما أن صعوبة تصنيع أسطوانة ذات مغنطة متغيرة باستمرار تؤدي عادةً إلى تقسيم التصميم إلى أجزاء.

التطبيقات

تُستخدم هذه الهياكل الأسطوانية في أجهزة مثل محركات التيار المتردد عديمة الفرش، والوصلات المغناطيسية، والأسطوانات ذات المجال المغناطيسي العالي. وتستخدم كل من المحركات عديمة الفرش وأجهزة الوصلات ترتيبات مجال متعددة الأقطاب.

  • تستخدم المحركات أو المولدات عديمة الفرش عادةً تصميمات أسطوانية يتركز فيها التدفق المغناطيسي بالكامل في مركز التجويف (كما في حالة k  =  4 المذكورة أعلاه، وهو دوار سداسي الأقطاب)، مع احتواء ملفات التيار المتردد داخل التجويف أيضًا. تتميز هذه التصميمات ذاتية الحماية للمحركات أو المولدات بكفاءة أعلى وتنتج عزم دوران أو خرجًا أكبر من تصميمات المحركات أو المولدات التقليدية.
  • تنقل أجهزة الاقتران المغناطيسي عزم الدوران عبر حواجز شفافة مغناطيسيًا (أي أن الحاجز غير مغناطيسي أو مغناطيسي ولكنه لا يتأثر بالمجال المغناطيسي الخارجي)، على سبيل المثال، بين حاويات محكمة الإغلاق أو أوعية مضغوطة. يتكون اقتران عزم الدوران الأمثل من زوج من الأسطوانات المتداخلة محوريًا ذات أنماط مغنطة تدفق متعاكسة + k و- k ، حيث أن هذا التكوين هو النظام الوحيد للأسطوانات الطويلة جدًا الذي ينتج عزم دوران. [ 14 ] في حالة الطاقة الأدنى، يتطابق التدفق الخارجي للأسطوانة الداخلية تمامًا مع التدفق الداخلي للأسطوانة الخارجية. يؤدي تدوير إحدى الأسطوانتين بالنسبة للأخرى من هذه الحالة إلى عزم دوران مُعيد.
  • تُستخدم مصفوفات هالباخ ​​الأسطوانية في أجهزة التصوير بالرنين المغناطيسي . [ 15 ] وهي توفر إمكانية الحصول على نظام خفيف الوزن نسبيًا، ذي مجال مغناطيسي منخفض إلى متوسط، لا يحتاج إلى تبريد فائق ، ومجال مغناطيسي هامشي صغير، ولا يتطلب طاقة كهربائية أو تبديد حرارة. [ 16 ] كما أن انخفاض المجالات المغناطيسية المتسربة يعزز السلامة ويقلل من التداخل مع الأجهزة الإلكترونية المحيطة. [ 17 ]

حقول موحدة

مجال موحد داخل أسطوانة هالباخ

في الحالة الخاصة k = 2، يكون المجال داخل التجويف منتظمًا ويُعطى بالعلاقة التالية

ح=مرln(RoRأنا)y^،{\displaystyle H=M_{r}\ln \left({\frac {R_{\text{o}}}{R_{\text{i}}}}\right){\widehat {y}},}

حيث يمثل نصفا قطري الأسطوانة الداخلية والخارجية Ri و Ro على التوالي. ويتجه المجال المغناطيسي H في الاتجاه y . هذا هو أبسط شكل لأسطوانة هالباخ، ويمكن ملاحظة أنه إذا كانت نسبة نصف القطر الخارجي إلى الداخلي أكبر من e ، فإن التدفق المغناطيسي داخل التجويف يتجاوز في الواقع المغناطيسية المتبقية للمادة المغناطيسية المستخدمة في صناعة الأسطوانة. مع ذلك، يجب توخي الحذر لتجنب توليد مجال مغناطيسي يتجاوز قوة الإكراه للمغناطيسات الدائمة المستخدمة، لأن ذلك قد يؤدي إلى إزالة مغنطة الأسطوانة وإنتاج مجال مغناطيسي أقل بكثير من المطلوب. [ 18 ] [ 19 ]

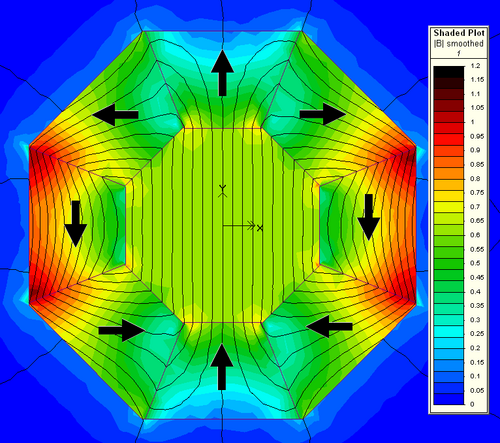

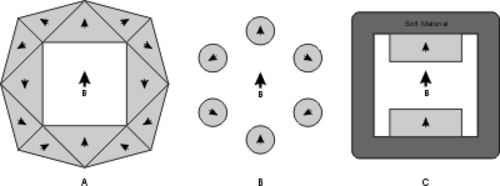

ثلاثة تصاميم (أ) (ب) (ج) تنتج مجالات مغناطيسية منتظمة داخل فجوة الهواء المركزية الخاصة بها

يُعدّ هذا التصميم الأسطواني أحد أنواع التصاميم التي تُنتج مجالًا مغناطيسيًا منتظمًا داخل تجويف ضمن مجموعة من المغناطيسات الدائمة. ومن أنواع التصاميم الأخرى التصاميم الإسفينية، التي اقترحها أبيل وجينسن، حيث تُرتّب أسافين من مادة ممغنطة لتوفير مجال مغناطيسي منتظم داخل تجاويف التصميم كما هو موضح.

يمكن حساب اتجاه مغنطة الأوتاد في الشكل (أ) باستخدام مجموعة من القواعد التي وضعها أبيل، مما يتيح مرونة كبيرة في شكل التجويف. وهناك نوع آخر من التصميمات يُعرف باسم "التشكيل المغناطيسي" (ب)، الذي اقترحه كوي وكوجات [ 20 ] [ 21 ] ، حيث تُرتّب قضبان ممغنطة بشكل منتظم بحيث تتطابق مغنطتها مع مغنطة أسطوانة هالباخ، كما هو موضح في تصميم مكون من 6 قضبان. يُحسّن هذا التصميم بشكل كبير الوصول إلى منطقة المجال المنتظم، على حساب صغر حجم هذه المنطقة مقارنةً بالتصاميم الأسطوانية (مع إمكانية زيادة هذه المساحة بزيادة عدد القضبان المكونة). يؤدي تدوير القضبان بالنسبة لبعضها البعض إلى العديد من الاحتمالات، بما في ذلك مجال متغير ديناميكيًا وتكوينات ثنائية القطب متنوعة. يتضح أن التصميمين الموضحين في (أ) و(ب) يرتبطان ارتباطًا وثيقًا بأسطوانة هالباخ ​​k  =  2. وتشمل التصميمات البسيطة الأخرى للمجال المنتظم مغانط منفصلة ذات مسارات عودة من الحديد المطاوع، كما هو موضح في الشكل (ج).

في السنوات الأخيرة، استُخدمت ثنائيات هالباخ ​​هذه لإجراء تجارب الرنين المغناطيسي النووي في المجال المنخفض . [ 22 ] بالمقارنة مع الأشكال الهندسية القياسية للألواح (C) للمغناطيس الدائم المتوفرة تجاريًا ( Bruker Minispec)، فإنها، كما هو موضح أعلاه، توفر قطرًا داخليًا كبيرًا، مع الحفاظ على مجال متجانس إلى حد معقول.

الاشتقاق في الحالة المثالية

إن الطريقة المستخدمة لإيجاد المجال الناتج عن الأسطوانة تشبه رياضياً إلى حد كبير تلك المستخدمة لدراسة كرة ممغنطة بشكل منتظم. [ 23 ]

بسبب تناظر الترتيب على طول محور الأسطوانة، يمكن التعامل مع المسألة على أنها ثنائية الأبعاد. استخدم الإحداثيات المستوية القطبية.(ر،θ){\displaystyle (r,\theta )}مع متجهات الوحدة المرتبطة بهار^{\displaystyle {\hat {\mathbf {r} }}}وθ^{\displaystyle {\hat {\boldsymbol {\theta }}}}وليكن للأسطوانة امتداد شعاعيرأنا<ر<رo{\displaystyle r_{\mathrm {i} }<r<r_{\mathrm {o} }}ثم المغنطة في جدران الأسطوانة، والتي لها مقدارم0{\displaystyle M_{0}}يدور بسلاسة

مجyل=م0(كوسθر^+الخطيئةθθ^)،{\displaystyle \mathbf {M} _{\mathrm {cyl} }=M_{0}(\cos \theta \,{\hat {\mathbf {r} }}+\sin \theta \,{\hat {\boldsymbol {\theta }}}),}

بينما يختفي التمغنط خارج الجدران، أي بالنسبة للتجويفر<رأنا{\displaystyle r<r_{\mathrm {i} }}والمناطق المحيطةر>رo{\displaystyle r>r_{\mathrm {o} }}.

بحسب التعريف، فإن قوة المجال المغناطيسي المساعدح{\displaystyle \mathbf {H} }يرتبط ذلك بالمغنطة وكثافة التدفق المغناطيسيب{\displaystyle \mathbf {B} }بواسطةب=μ0(ح+م){\displaystyle \mathbf {B} =\mu _{0}(\mathbf {H} +\mathbf {M} )}باستخدام قانون جاوسب=0{\displaystyle \nabla \cdot \mathbf {B} =0}وهذا يعادل

بما أن المسألة ساكنة، فلا توجد تيارات حرة وتتلاشى جميع المشتقات الزمنية، لذا فإن قانون أمبير يتطلب أيضًا×ح=0ح=φ{\displaystyle \nabla \times \mathbf {H} =0\implies \mathbf {H} =\nabla \varphi }، أينφ{\displaystyle \varphi }يمثل الجهد القياسي المغناطيسي (حتى إشارة معينة وفقًا لبعض التعريفات). وبتعويض هذا في المعادلة 1 السابقة التي تحكمح{\displaystyle \mathbf {H} }وم{\displaystyle \mathbf {M} }، نجد أننا بحاجة إلى حل

والتي تأخذ شكل معادلة بواسون .

لننظر الآن في الشروط الحدية عند واجهات الأسطوانة والهواءر=رأنا{\displaystyle r=r_{\mathrm {i} }}ور=رo{\displaystyle r=r_{\mathrm {o} }}دمج×ح=0{\displaystyle \nabla \times \mathbf {H} =0}يتطلب تطبيق نظرية ستوكس على حلقة صغيرة تمتد على طول الحدود أن يكون المكون الموازي لـح{\displaystyle \mathbf {H} }متصلة. وهذا بدوره يتطلب أنφ{\displaystyle \varphi }متصلة عبر الحدود. (بشكل أدق، هذا يعني أنφ{\displaystyle \varphi }يجب أن يختلف بمقدار ثابت عبر الحدود، ولكن بما أن الكميات الفيزيائية التي تهمنا تعتمد على تدرجات هذا الجهد، فيمكننا تعيين الثابت إلى الصفر بشكل اعتباطي للتسهيل. للحصول على مجموعة ثانية من الشروط، نكامل المعادلة 1 عبر حجم صغير يمتد على جانبي الحدود ونطبق نظرية التباعد لإيجاد

[φر]=±مر^،{\displaystyle \left[{\frac {\partial \varphi }{\partial r}}\right]=\pm \mathbf {M} \cdot {\hat {\mathbf {r} }},}

حيث الترميز[و]{\displaystyle [f]}يشير إلى قفزة في الكميةو{\displaystyle f}عبر الحدود، وفي حالتنا تكون الإشارة سالبة عندر=رأنا{\displaystyle r=r_{\mathrm {i} }}وإيجابي فير=رo{\displaystyle r=r_{\mathrm {o} }}يرجع اختلاف الإشارة إلى التوجه النسبي للمغنطة والسطح العمودي على جزء من حجم التكامل داخل جدران الأسطوانة، حيث يكونان متعاكسين عند الحدود الداخلية والخارجية.

في الإحداثيات القطبية المستوية، تباعد حقل متجهF=Fرر^+Fθθ^{\displaystyle \mathbf {F} =F_{r}{\hat {\mathbf {r} }}+F_{\theta }{\hat {\boldsymbol {\theta }}}}يُعطى بواسطة

وبالمثل، فإن تدرج حقل قياسيو{\displaystyle f}يُعطى بواسطة

بدمج هاتين العلاقتين، اللابلاسي2و=(و){\displaystyle \nabla ^{2}f=\nabla \cdot (\nabla f)}يصبح

باستخدام المعادلة 3 ، يكون تباعد المغنطة في جدران الأسطوانة هو

مجyل=1رر(رم0كوسθ)+1رθ(م0الخطيئةθ)=م0كوسθر+م0كوسθر=2م0كوسθر.{\displaystyle {\begin{aligned}\nabla \cdot \mathbf {M} _{\mathrm {cyl} }&={\frac {1}{r}}{\frac {\partial }{\partial r}}(rM_{0}\cos \theta )+{\frac {1}{r}}{\frac {\partial }{\partial \theta }}(M_{0}\sin \theta )\\[5pt]&={\frac {M_{0}\cos \theta }{r}}+{\frac {M_{0}\cos \theta }{r}}\\[5pt]&={\frac {2M_{0}\cos \theta }{r}}.\end{aligned}}}

وبالتالي، تصبح المعادلة 2 ، التي نريد حلها، باستخدام المعادلة 5

ابحث عن حلٍّ خاصٍّ لهذه المعادلة في جدران الأسطوانة. مع الاستفادة من معرفة ما حدث لاحقًا، ضع في اعتباركφص=رlnركوسθ{\displaystyle \varphi _{\mathrm {p} }=r\ln r\cos \theta }لأننا حينها سنمتلك

1رر(رφصر)=1رر[رر(رlnركوسθ)]=كوسθرر[ر(lnر+1)]=كوسθر(lnر+1+1)=lnركوسθر+2كوسθر{\displaystyle {\begin{aligned}{\frac {1}{r}}{\frac {\partial }{\partial r}}\left(r{\frac {\partial \varphi _{\mathrm {p} }}{\partial r}}\right)&={\frac {1}{r}}{\frac {\partial }{\partial r}}\left[r{\frac {\partial }{\partial r}}(r\ln r\cos \theta )\right]\\[5pt]&={\frac {\cos \theta }{r}}{\frac {\partial }{\partial r}}\left[r(\ln r+1)\right]\\[5pt]&={\frac {\cos \theta }{r}}(\ln r+1+1)\\[5pt]&={\frac {\ln r\cos \theta }{r}}+{\frac {2\cos \theta }{r}}\end{aligned}}}

وأيضًا

1ر22φصθ2=1ر22θ2(رlnركوسθ)=-lnركوسθر.{\displaystyle {\begin{aligned}{\frac {1}{r^{2}}}{\frac {\partial ^{2}\varphi _{\mathrm {p} }}{\partial \theta ^{2}}}&={\frac {1}{r^{2}}}{\frac {\partial ^{2}}{\partial \theta ^{2}}}(r\ln r\cos \theta )\\[5pt]&=-{\frac {\ln r\cos \theta }{r}}.\end{aligned}}}

لذلك2φص=2كوسθر{\displaystyle \nabla ^{2}\varphi _{\mathrm {p} }={\frac {2\cos \theta }{r}}}وتُظهر المقارنة مع المعادلة 6 أن-م0φص=-م0رlnركوسθ{\displaystyle -M_{0}\varphi _{\mathrm {p} }=-M_{0}r\ln r\cos \theta }هو الحل المحدد المناسب.

والآن، لننظر في المعادلة المتجانسة للمعادلة 6 ، وهي:2φح=0{\displaystyle \nabla ^{2}\varphi _{\mathrm {h} }=0}يأخذ هذا شكل معادلة لابلاس . وباستخدام طريقة فصل المتغيرات ، يمكن إثبات أن الحل المتجانس العام الذي يكون تدرجه دوريًا فيθ{\displaystyle \theta }(بحيث تكون جميع الكميات الفيزيائية أحادية القيمة) تُعطى بواسطة

φح=أ0+ب0θ+ج0lnر+ن=1(أنرن+بنر-ن)كوسنθ+ن=1(جنرن+دنر-ن)الخطيئةنθ،{\displaystyle \varphi _{\mathrm {h} }=A_{0}+B_{0}\theta +C_{0}\ln r+\sum _{n=1}^{\infty }\left(A_{n}r^{n}+B_{n}r^{-n}\right)\cos n\theta +\sum _{n=1}^{\infty }\left(C_{n}r^{n}+D_{n}r^{-n}\right)\sin n\theta ,}

حيثأأنا، بأنا، جأنا، دأنا{\displaystyle A_{i},\ B_{i},\ C_{i},\ D_{i}}هي ثوابت اختيارية. الحل المطلوب هو مجموع الحلول الخاصة والمتجانسة التي تحقق الشروط الحدية. مرة أخرى، مع الاستفادة من المعرفة اللاحقة، دعونا نجعل معظم الثوابت تساوي صفرًا مباشرةً ونؤكد أن الحل هو

φ={αركوسθر<رأنا،βركوسθ-م0رlnركوسθرأنا<ر<رo،0ر>رo،{\displaystyle \varphi ={\begin{cases}\alpha r\cos \theta &r<r_{\mathrm {i} },\\\beta r\cos \theta -M_{0}r\ln r\cos \theta &r_{\mathrm {i} }<r<r_{\mathrm {o} },\\0&r>r_{\mathrm {o} },\end{cases}}}

أين الآن؟α، β{\displaystyle \alpha ,\ \beta }هي ثوابت يجب تحديدها. إذا استطعنا اختيار الثوابت بحيث تتحقق الشروط الحدية، فبموجب نظرية التفرد لمعادلة بواسون ، نكون قد وجدنا الحل.

شروط الاستمرارية تعطي

عند الحدود الداخلية و

عند الحد الخارجي. يمتلك تدرج الجهد مركبة شعاعية غير معدومةβكوسθ-م0lnركوسθ-م0كوسθ{\displaystyle \beta \cos \theta -M_{0}\ln r\cos \theta -M_{0}\cos \theta }في جدران الأسطوانة وαكوسθ{\displaystyle \alpha \cos \theta }في التجويف، وبالتالي تصبح الشروط على المشتق المحتمل

(βكوسθ-م0lnرأناكوسθ-م0كوسθ)-αكوسθ=-م0كوسθβ-م0lnرأنا-α=0α=β-م0lnرأنا{\displaystyle (\beta \cos \theta -M_{0}\ln r_{\mathrm {i} }\cos \theta -M_{0}\cos \theta )-\alpha \cos \theta =-M_{0}\cos \theta \implies \beta -M_{0}\ln r_{\mathrm {i} }-\alpha =0\implies \alpha =\beta -M_{0}\ln r_{\mathrm {i} }}

عند الحدود الداخلية و

0-(βكوسθ-م0lnر0كوسθ-م0كوسθ)=م0كوسθβ-م0lnرo=0{\displaystyle 0-(\beta \cos \theta -M_{0}\ln r_{\mathrm {0} }\cos \theta -M_{0}\cos \theta )=M_{0}\cos \theta \implies \beta -M_{0}\ln r_{\mathrm {o} }=0}

عند الحد الخارجي. لاحظ أن هذه القيم مطابقة للمعادلتين 7 و 8 ، لذا كان التخمين متسقًا بالفعل. ومن ثم لديناβ=م0lnرo{\displaystyle \beta =M_{0}\ln r_{\mathrm {o} }}وα=م0ln(رoرأنا){\displaystyle \alpha =M_{0}\ln \left({\frac {r_{\mathrm {o} }}{r_{\mathrm {i} }}}\right)}، مما يعطي الحل

φ={م0ln(رoرأنا)ركوسθر<رأنا،م0ln(رoر)ركوسθرأنا<ر<رo،0ر>رo.{\displaystyle \varphi ={\begin{cases}M_{0}\ln \left({\frac {r_{\mathrm {o} }}{r_{\mathrm {i} }}}\right)r\cos \theta &r<r_{\mathrm {i} },\\M_{0}\ln \left({\frac {r_{\mathrm {o} }}{r}}\right)r\cos \theta &r_{\mathrm {i} }<r<r_{\mathrm {o} },\\0&r>r_{\mathrm {o} }.\end{cases}}}

وبالتالي، يُعطى المجال المغناطيسي بالعلاقة التالية

ح=φ={م0ln(رoرأنا)كوسθر^-م0ln(رoرأنا)الخطيئةθθ^ر<رأنا،م0كوسθ[ln(رoر)-1]ر^-م0ln(رoر)الخطيئةθθ^رأنا<ر<رo،0ر>رo،{\displaystyle \mathbf {H} =\nabla \varphi ={\begin{cases}M_{0}\ln \left({\frac {r_{\mathrm {o} }}{r_{\mathrm {i} }}}\right)\cos \theta \,{\hat {\mathbf {r} }}-M_{0}\ln \left({\frac {r_{\mathrm {o} }}{r_{\mathrm {i} }}}\right)\sin \theta \,{\hat {\boldsymbol {\theta }}}&r<r_{\mathrm {i} },\\M_{0}\cos \theta \left[\ln \left({\frac {r_{\mathrm {o} }}{r}}\right)-1\right]\,{\hat {\mathbf {r} }}-M_{0}\ln \left({\frac {r_{\mathrm {o} }}{r}}\right)\sin \theta \,{\hat {\boldsymbol {\theta }}}&r_{\mathrm {i} }<r<r_{\mathrm {o} },\\0&r>r_{\mathrm {o} },\end{cases}}}

بينما يمكن إيجاد كثافة التدفق المغناطيسي في كل مكان باستخدام التعريف السابقب=μ0(ح+م){\displaystyle \mathbf {B} =\mu _{0}(\mathbf {H} +\mathbf {M} )}في التجويف، حيث يتلاشى التمغنط، يتقلص هذا إلىببoرهـ=1μ0حبoرهـ{\displaystyle \mathbf {B} _{\mathrm {bore} }={\frac {1}{\mu _{0}}}\mathbf {H} _{\mathrm {bore} }}وبالتالي فإن مقدار كثافة التدفق هناك هو

ببoرهـ=|ببoرهـ|=كوس2θ+الخطيئة2θم0μ0ln(رoرأنا)=م0μ0ln(رoرأنا)،{\displaystyle B_{\mathrm {bore} }=\left|\mathbf {B} _{\mathrm {bore} }\right|={\sqrt {\cos ^{2}\theta +\sin ^{2}\theta }}{\frac {M_{0}}{\mu _{0}}}\ln \left({\frac {r_{\mathrm {o} }}{r_{\mathrm {i} }}}\right)={\frac {M_{0}}{\mu _{0}}}\ln \left({\frac {r_{\mathrm {o} }}{r_{\mathrm {i} }}}\right),}

وهو أمر مستقل عن الموضع. وبالمثل، يتلاشى التمغنط خارج الأسطوانة، وبما أن المجال المغناطيسي يتلاشى هناك، فإن كثافة التدفق تتلاشى أيضًا. لذا، فإن المجال يكون منتظمًا داخل أسطوانة هالباخ ​​المثالية، وينعدم خارجها، وتعتمد قيمته على أبعادها الفيزيائية.

تغيير المجال

تُنتج أسطوانات هالباخ ​​مجالًا ثابتًا. مع ذلك، يمكن تداخل الأسطوانات، ومن خلال تدوير إحداها بالنسبة للأخرى، يُمكن إلغاء المجال وتعديل اتجاهه. [ 24 ] نظرًا لأن المجال الخارجي للأسطوانة منخفض جدًا، فإن الدوران النسبي لا يتطلب قوى كبيرة. في الحالة المثالية للأسطوانات ذات الطول اللانهائي، لا يلزم بذل أي قوة لتدوير أسطوانة بالنسبة للأخرى.

الرفع المغناطيسي باستخدام مصفوفة هالباخ ​​المستوية ولفائف هيكلية متحدة المركز

جسم كروي

إذا تم توسيع أنماط التوزيع المغناطيسي ثنائية الأبعاد لأسطوانة هالباخ ​​إلى ثلاثة أبعاد، ينتج عن ذلك كرة هالباخ. تتميز هذه التصاميم بمجال مغناطيسي منتظم للغاية داخلها، إذ لا تتأثر بتأثيرات الأطراف الشائعة في تصميم الأسطوانة ذات الطول المحدود. كما تزداد شدة المجال المنتظم للكرة إلى 4/3 من شدته في التصميم الأسطواني المثالي ذي نصف القطر الداخلي والخارجي نفسه. مع ذلك، في الهياكل الكروية، عادةً ما يقتصر الوصول إلى منطقة المجال المنتظم على فتحة ضيقة في أعلى وأسفل التصميم.

معادلة المجال في كرة هالباخ ​​هي [ 25 ]

ب=43ب0ln(RoRأنا).{\displaystyle B={\frac {4}{3}}B_{0}\ln \left({\frac {R_{\text{o}}}{R_{\text{i}}}}\right).}

يمكن تحقيق مجالات مغناطيسية أعلى من خلال تحسين التصميم الكروي لمراعاة كونه مكونًا من ثنائيات أقطاب نقطية (وليس خطية). ينتج عن ذلك تمدد الكرة إلى شكل بيضاوي وتوزيع غير منتظم للمغنطة على أجزائها. باستخدام هذه الطريقة، بالإضافة إلى قطع قطبية لينة ضمن التصميم، تم تحقيق مجال مغناطيسي بقوة 4.5 تسلا في حجم تشغيل يبلغ 20 مم³ ، [ 26 ] ثم زاد إلى 5 تسلا في عام 2002، [ 27 ] وإن كان ذلك في حجم تشغيل أصغر يبلغ 0.05 مم³ . نظرًا لأن المواد الصلبة تتأثر بدرجة الحرارة، فإن تبريد مصفوفة المغناطيس بأكملها يمكن أن يزيد المجال المغناطيسي داخل منطقة التشغيل. كما أبلغت هذه المجموعة عن تطوير أسطوانة ثنائية القطب هالباخ ​​بقوة 5.16 تسلا في عام 2003. [ 28 ]

انظر أيضاً

مراجع

  1. كلاوس هالباخ ​​(1980). "تصميم مغناطيسات متعددة الأقطاب دائمة باستخدام مادة الكوبالت الأرضية النادرة الموجهة" (ملف PDF) . الأدوات والأساليب النووية . 169 (1): 1-10 . Bibcode : 1980NucIM.169....1H . doi : 10.1016/0029-554X(80)90094-4 . ISSN 0029-554X . S2CID 53486791. مؤرشف من الأصل (ملف PDF) في 31 ديسمبر 2018. تم الاطلاع عليه في 12 يناير 2016 .
  2. كلاوس هالباخ ​​(1985). "تطبيقات المغناطيس الدائم في المسرعات وحلقات تخزين الإلكترونات" (ملف PDF) . مجلة الفيزياء التطبيقية . 57 (1): 3605-3608 . رمز Bibcode : 1985JAP....57.3605H . doi : 10.1063/1.335021 . ISSN 0029-554X . مؤرشف من الأصل (ملف PDF) في 6 أبريل 2012. تم الاطلاع عليه في 13 يونيو 2017 .
  3. "محول كهرومغناطيسي، جيمس وايني، الشكل 29؛ براءة اختراع الولايات المتحدة رقم 3,674,946، تاريخ الإيداع 23 ديسمبر 1970" . www.espacenet.com
  4. 1 2 مالينسون، ج. س. (1973). "التدفقات أحادية الجانب - فضول مغناطيسي؟". معاملات IEEE في المغناطيسية . 9 (4): 678-682 . Bibcode : 1973ITM.....9..678M . doi : 10.1109/TMAG.1973.1067714 .
  5. «قطار معلق مغناطيسيًا ينطلق | أخبار العلوم بوزارة الطاقة الأمريكية | يوريك أليرت! أخبار العلوم» . www.eurekalert.org . مؤرشف من الأصل بتاريخ ١٢ فبراير ٢٠١٩. تم الاطلاع عليه بتاريخ ١١ فبراير ٢٠١٩ .
  6. كريل، جيمس ر. (2006). "حول فيزياء مصفوفات هالباخ" . مؤرشف من الأصل في 4 يونيو 2011. تم الاطلاع عليه في 31 أغسطس 2008 .
  7. "محرك ملف صوتي عالي الكفاءة" .
  8. أ. ساروار؛ أ. نيميروفسكي؛ ب. شابيرو (2012). "التصاميم المثلى للمغناطيس الدائم هالباخ ​​لسحب ودفع الجسيمات النانوية بأقصى قدر" ( ملف PDF) . مجلة المغناطيسية والمواد المغناطيسية . 324 (5): 742-754 . Bibcode : 2012JMMM..324..742S . doi : 10.1016/j.jmmm.2011.09.008 . PMC 3547684. PMID 23335834 .
  9. ريتشارد ف. بوست (10 أكتوبر 2005). "نحو نقل أكثر كفاءة: نظام إندكتراك ماجليف" (ملف PDF) . مختبر لورانس ليفرمور الوطني. مؤرشف من الأصل (ملف PDF) في 4 أبريل 2023. تم الاطلاع عليه في 1 ديسمبر 2017 .
  10. إل إس تونغ؛ آر إف بوست؛ جيه مارتينيز-فرياس (27 يونيو 2001). "التقرير النهائي عن التقدم المحرز في إطلاق صاروخ ناسا إندكتراك النموذجي في مختبر لورانس ليفرمور الوطني" (ملف PDF) . UCRL-ID-144455. مؤرشف من الأصل (ملف PDF) في 5 مارس 2016. تم الاطلاع عليه في 12 يناير 2016 .{{cite journal}}يتطلب الاستشهاد بالمجلة ( مساعدة )|journal=
  11. جيه إي هيلتون؛ إس إم ماكموري (2012). "مصفوفة هالباخ ​​خطية قابلة للتعديل" (ملف PDF) . مجلة المغناطيسية والمواد المغناطيسية . 324 (13): 2051-2056 . Bibcode : 2012JMMM..324.2051H . doi : 10.1016/j.jmmm.2012.02.014 . hdl : 2262/63909 .
  12. تي آر ني ميوتشين؛ دي. وير؛ إس إم ماكموري؛ جيه إم دي كوي (1999). "تحليل عزم الدوران في الأسطوانات المغناطيسية المتداخلة". مجلة الفيزياء التطبيقية . 86 (11): 6412-6424 . Bibcode : 1999JAP....86.6412N . doi : 10.1063/1.371705 .
  13. ر. بيورك (2011). "الأبعاد المثالية لأسطوانة هالباخ ​​ذات الطول المحدود". مجلة الفيزياء التطبيقية . 109 (1): 013915–013915–6. arXiv : 1410.0496 . Bibcode : 2011JAP...109a3915B . doi : 10.1063/1.3525646 . S2CID 119168717 .
  14. ر. بيورك؛ أ. سميث؛ سي آر إتش باهل (2010). "تحليل المجال المغناطيسي والقوة وعزم الدوران لأسطوانات هالباخ ​​ثنائية الأبعاد" (ملف PDF) . مجلة المغناطيسية والمواد المغناطيسية . 322 (1): 133-141 . arXiv : 1409.1712 . Bibcode : 2010JMMM..322..133B . doi : 10.1016/j.jmmm.2009.08.044 . S2CID 56325133 .
  15. ماركيو، كاثي (23 مايو 2024). "مغناطيس هالباخ: التاريخ والأنواع والاستخدامات" . مغناطيس ستانفورد . تم الاطلاع عليه في 31 يوليو 2024 .
  16. كولي، سي زد؛ هاسكل، إم دبليو (2018). "تصميم مصفوفات مغناطيسية هالباخ ​​متفرقة للتصوير بالرنين المغناطيسي المحمول باستخدام خوارزمية جينية" . معاملات IEEE في المغناطيسية . 54 (1): 1-12 . doi : 10.1109/TMAG.2017.2751001 . PMC 5937527 .
  17. ساروار، أ.؛ نيميروفسكي، أ. (2012). "التصاميم المثلى للمغناطيس الدائم هالباخ ​​لسحب ودفع الجسيمات النانوية بأقصى قدر" . مجلة المغناطيسية والمواد المغناطيسية . 234 (5): 742-754 . doi : 10.1016/j.jmmm.2011.09.008 . PMC 3547684 .
  18. ر. بيورك؛ أ. سميث؛ سي آر إتش باهل (2015). "كفاءة مجال إزالة المغنطة لأسطوانة هالباخ ​​العامة" (ملف PDF) . مجلة المغناطيسية والمواد المغناطيسية . 384 : 128-132 . arXiv : 1502.06700 . Bibcode : 2015JMMM..384..128B . doi : 10.1016/j.jmmm.2015.02.034 . S2CID 54826296 .
  19. AR Insinga؛ CRH Bahl؛ R. Bjørk؛ A. Smith (2016). "أداء مصفوفات مغناطيس هالباخ ​​ذات الإكراه المحدود". مجلة المغناطيسية والمواد المغناطيسية . 407 : 369-376 . Bibcode : 2016JMMM..407..369I . doi : 10.1016/j.jmmm.2016.01.076 . S2CID 124300587 .
  20. ^ جي إم دي كوي. تي آر ني مهيوتشين (2003). “المغناطيس الدائم”. في F. Herlach؛ ن. ميورا (محرران). المجالات المغناطيسية العالية: العلوم والتكنولوجيا . المجلد. 1. النشر العلمي العالمي. ص 25 – 47. ISBN   978-981-02-4964-9.
  21. أو. كوجات؛ إف. بلوخ؛ جيه سي توسان (1998). "مصدر تدفق مغناطيسي دائم بقوة 4 تسلا". وقائع ورشة العمل الدولية الخامسة عشرة حول مغناطيسات العناصر الأرضية النادرة وتطبيقاتها : 807.
  22. رايش، هـ.؛ بلوملر، ب. (21 أكتوبر 2004). "تصميم وبناء مصفوفة هالباخ ​​ثنائية القطب ذات مجال متجانس من مغناطيسات قضيبية متطابقة: ماندالا الرنين المغناطيسي النووي". مفاهيم في الرنين المغناطيسي، الجزء ب: هندسة الرنين المغناطيسي . 23ب : 16-25 . doi : 10.1002/cmr.b.20018 . S2CID 58309210 .
  23. فيتزباتريك، ريتشارد (27 يونيو 2014). "كرة ممغنطة بشكل منتظم" . جامعة تكساس في أوستن . تم الاطلاع عليه بتاريخ 28 مارس 2022 .
  24. "مجلة تيب: المغناطيس، والأسواق، والأسطوانات السحرية: الفيزيائي الصناعي بقلم مايكل كوي ودينيس وير" (ملف PDF) . مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 28 مارس 2006.
  25. مصادر المجال المغناطيسي القائمة على المغناطيس الدائم. مؤرشفة في 24 أبريل 2012 في Wayback Machine .
  26. بلوخ، ف. وكوجات، أ. ومونييه، ج. وتوسان، ج. س. (1998). "مناهج مبتكرة لتوليد مجالات مغناطيسية مكثفة: تصميم وتحسين مصدر تدفق مغناطيسي دائم بقوة 4 تسلا". معاملات IEEE في المغناطيسية . 34 (5): 2465-2468 . Bibcode : 1998ITM....34.2465B . doi : 10.1109/20.717567 .{{cite journal}}: صيانة CS1: أسماء متعددة: قائمة المؤلفين ( رابط )
  27. "مغناطيس قياسي ذو مجال مغناطيسي بقوة خمسة تسلا" . مجلة سيرن كورير . 22 مارس 2002.
  28. كومادا، م. وأنتوخين، إي. إي. وإيواشيتا، ي. وأوكي، م. وسوجياما، إي. (2004). "مغناطيس رباعي الأقطاب دائم فائق القوة لمصادم خطي" (ملف PDF) . معاملات IEEE في الموصلية الفائقة التطبيقية . 14 (2): 1287-1289 . Bibcode : 2004ITAS...14.1287K . doi : 10.1109/TASC.2004.830555 . S2CID 23698444 . {{cite journal}}: صيانة CS1: أسماء متعددة: قائمة المؤلفين ( رابط )
