ألياف طبيعية

📅 آخر تحديث: ٤ أغسطس ٢٠٢٦
✍️ نُشر في: ٤ أغسطس ٢٠٢٦
📷 يحتوي على 9 صور
الموسوعة الحرة

الألياف الطبيعية ( انظر اختلافات التهجئة ) هي ألياف تُنتجها العمليات الجيولوجية ، أو من أجسام النباتات أو الحيوانات . [ 1 ] يمكن استخدامها كمكون في المواد المركبة ، حيث يؤثر اتجاه الألياف على خصائصها. [ 2 ] كما يمكن دباغة الألياف الطبيعية على شكل صفائح لصنع الورق أو اللباد . [ 3 ] [ 4 ]

أقدم دليل على استخدام الإنسان للألياف هو اكتشاف ألياف الصوف والكتان المصبوغة في كهف يعود تاريخه إلى 36000 سنة قبل الحاضر في جمهورية جورجيا . [ 5 ] [ 6 ] يمكن استخدام الألياف الطبيعية في تطبيقات التكنولوجيا المتقدمة، مثل الأجزاء المركبة للسيارات والمستلزمات الطبية. بالمقارنة مع المواد المركبة المدعمة بالألياف الزجاجية ، تتميز المواد المركبة المدعمة بالألياف الطبيعية بمزايا مثل انخفاض الكثافة، وعزل حراري أفضل ، وتقليل تهيج الجلد. علاوة على ذلك، وعلى عكس الألياف الزجاجية، يمكن للبكتيريا أن تتحلل الألياف الطبيعية بمجرد انتهاء استخدامها. الألياف الطبيعية متجددة وقابلة للتحلل الحيوي بشكل عام، وتميل إلى التحلل بشكل أسرع من الألياف الاصطناعية ، على الرغم من أن معدلات التحلل والتأثيرات البيئية تختلف باختلاف نوع الألياف. [ 7 ]

تتميز الألياف الطبيعية بقدرتها العالية على امتصاص الماء، وتتوفر بأنسجة متنوعة. فعلى سبيل المثال، تُصنع أقمشة القطن من ألياف نبات القطن ، وتتميز بخفة وزنها ونعومة ملمسها، كما يمكن إنتاجها بأحجام وألوان مختلفة. ولذلك، يُفضل سكان المناطق الحارة والرطبة الملابس المصنوعة من الألياف الطبيعية كالقطن على الملابس المصنوعة من الألياف الصناعية .

الألياف النباتية

فئةالأنواعصورة
ألياف البذورتُعرف الألياف التي يتم جمعها من بذور النباتات المختلفة باسم ألياف البذور. والقطن هو المثال الأكثر صلة.
القطن ينمو على النبات
القطن ينمو على النبات
القطن ينمو على النبات
ألياف الأوراقتُعرف الألياف التي يتم جمعها من خلايا الورقة باسم ألياف الأوراق، على سبيل المثال، الموز، [ 8 ] الأناناس (PALF)، [ 9 ] إلخ.
تجفيف ألياف أوراق موز الأباكا
تجفيف ألياف أوراق موز الأباكا
تجفيف ألياف أوراق موز الأباكا
ألياف اللحاءتُجمع ألياف اللحاء من الطبقات الخلوية الخارجية لساق النبات. وتُستخدم هذه الألياف في صناعة الخيوط والأقمشة والتغليف والورق المتين. ومن الأمثلة على ذلك ألياف الكتان والجوت والكناف والقنب الصناعي والرامي والروطان والكرمة . [ 10 ]
حقل من الجوت
فروت باوندالألياف التي يتم جمعها من ثمرة النبات، على سبيل المثال، ألياف جوز الهند ( الكور ).
ألياف جوز الهند
ألياف جوز الهند
ألياف جوز الهند (الكور)
ألياف الساقالألياف المستخرجة من سيقان النباتات، مثل قش القمح والأرز والشعير والخيزران والقش . [ 8 ]غابة الخيزران

الألياف الحيوانية

تتكون الألياف الحيوانية عموماً من بروتينات مثل الكولاجين والكيراتين والفيبروين ؛ ومن الأمثلة على ذلك الحرير والأوتار والصوف وخيوط الأمعاء .

  • شعر الحيوانات (الصوف أو الشعر): ألياف أو صوف مأخوذ من الحيوانات أو الثدييات ذات الشعر. على سبيل المثال، صوف الأغنام، وشعر الماعز ( الكشمير ، الموهير )، وشعر الألبكة ، وشعر الخيل، إلخ.
  • ألياف الحرير : ألياف تفرزها غدد (تقع غالبًا بالقرب من الفم) الحشرات أثناء تحضير الشرانق .

الكيتين

التركيب الكيميائي لسلاسل الكيتين

الكيتين هو ثاني أكثر البوليمرات الطبيعية وفرةً في العالم ، بعد الكولاجين. وهو عبارة عن "عديد سكاريد خطي من β-(1-4)-2-أسيتاميدو-2-ديوكسي-D-جلوكوز". [ 11 ] يتميز الكيتين بدرجة عالية من التبلور، ويتكون عادةً من سلاسل مرتبة في شكل صفائح بيتا. وبسبب درجة تبلوره العالية وبنيته الكيميائية، فهو غير قابل للذوبان في العديد من المذيبات. كما أنه يتميز بانخفاض سميته في الجسم وخموله في الأمعاء. للكيتين أيضًا خصائص مضادة للبكتيريا. [ 12 ]

يشكّل الكيتين بلورات تُكوّن أليافًا دقيقة تُحاط بالبروتينات. تتجمع هذه الألياف الدقيقة لتُشكّل أليافًا أكبر تُساهم في البنية الهرمية للعديد من المواد البيولوجية. [ 13 ] كما يُمكن لهذه الألياف الدقيقة أن تُشكّل شبكات عشوائية التوجيه تُوفّر القوة الميكانيكية للطبقة العضوية في مختلف المواد البيولوجية. [ 14 ]

يوفر الكيتين الحماية والدعم الهيكلي للعديد من الكائنات الحية. فهو يشكل الجدران الخلوية للفطريات والخميرة، وأصداف الرخويات، والهياكل الخارجية للحشرات والمفصليات . وفي الأصداف والهياكل الخارجية، تساهم ألياف الكيتين في بنيتها الهرمية. [ 11 ]

لا يوجد الكيتين النقي ( المؤَسْتَل بنسبة 100%) في الطبيعة، بل يوجد على شكل بوليمر مشترك مع مشتق الكيتين منزوع الأسيتيل، وهو الكيتوزان. عندما تتجاوز نسبة الأسيتيل في تركيب البوليمر المشترك 50%، يصبح كيتينًا. [ 13 ] يُعرف هذا البوليمر المشترك من الكيتين والكيتوزان باسم البوليمر المشترك العشوائي أو البوليمر المشترك الكتلي. [ 11 ]

الكيتوزان

التركيب الكيميائي لسلسلة الكيتوزان

الكيتوزان مشتق منزوع الأسيتيل من الكيتين. عندما تقل نسبة الأسيتيل في البوليمر المشترك عن 50%، يُسمى كيتوزان. [ 13 ] الكيتوزان بوليمر شبه بلوري من β-(1-4)-2-أمينو-2-ديوكسي-D-جلوكوز. [ 11 ] أحد الفروق بين الكيتين والكيتوزان هو أن الكيتوزان قابل للذوبان في المحاليل المائية الحمضية. يُعد الكيتوزان أسهل في المعالجة من الكيتين، ولكنه أقل استقرارًا نظرًا لكونه أكثر محبة للماء وحساسًا لدرجة الحموضة. وبسبب سهولة معالجته، يُستخدم الكيتوزان في التطبيقات الطبية الحيوية. [ 12 ]

الكولاجين

الكولاجين بروتين بنيوي، يُشار إليه غالبًا باسم "فولاذ المواد البيولوجية". [ 15 ] توجد أنواع متعددة من الكولاجين: النوع الأول (يشمل الجلد والأوتار والأربطة والأوعية الدموية والأعضاء، بالإضافة إلى الأسنان والعظام وجدران الشرايين)؛ النوع الثاني (مكون في الغضروف)؛ النوع الثالث (يوجد غالبًا في الألياف الشبكية )؛ وغيرها. يتميز الكولاجين ببنية هرمية، حيث يشكل حلزونات ثلاثية، ولييفات ، وأليافًا. الكولاجين عائلة من البروتينات التي تدعم وتقوي العديد من أنسجة الجسم.

الكيراتين

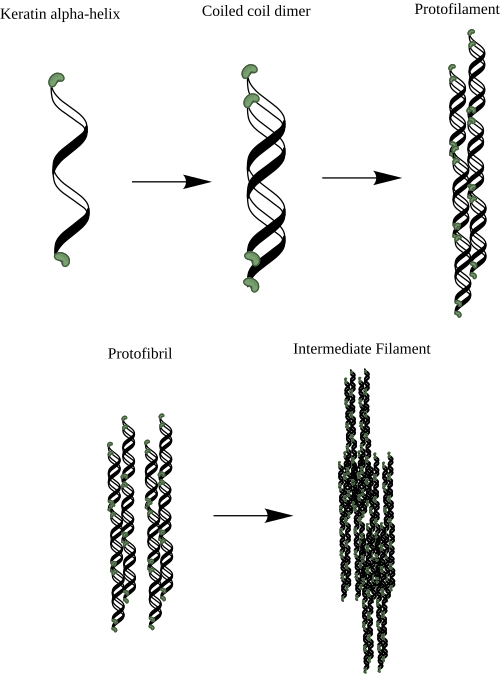

رسم تخطيطي يوضح تكوين البنية الحلزونية للكيراتين ألفا.

الكيراتين بروتين بنيوي يتواجد على الأسطح الصلبة في العديد من الفقاريات. يتخذ الكيراتين شكلين، هما ألفا-كيراتين وبيتا -كيراتين ، ويوجدان في فئات مختلفة من الحبليات. ويتبع نظام تسمية هذين النوعين من الكيراتين نظام تسمية البروتينات: ألفا- كيراتين حلزوني الشكل ، وبيتا -كيراتين صفائحي. يوجد ألفا-كيراتين في شعر الثدييات وجلدها وأظافرها وقرونها وريشها، بينما يوجد بيتا-كيراتين في الطيور والزواحف في حراشفها وريشها ومناقيرها . يتميز نوعا الكيراتين بخصائص ميكانيكية متباينة، كما يتضح من اختلاف استخداماتهما. يؤثر التراصف النسبي لألياف الكيراتين بشكل كبير على هذه الخصائص الميكانيكية. ففي شعر الإنسان، تكون خيوط ألفا-كيراتين متراصة بشكل كبير، مما يمنحها قوة شد تبلغ حوالي 200 ميجا باسكال. تبلغ قوة الشد هذه عشرة أضعاف قوة شد أظافر الإنسان (20 ميجا باسكال)، لأن خيوط الكيراتين في شعر الإنسان أكثر انتظامًا. [ 11 ]

ملكيات

تميل الألياف الطبيعية إلى أن تكون أقل صلابة وقوة مقارنة بالألياف الاصطناعية. [ 11 ]

الخواص الميكانيكية للشد للألياف الطبيعية [ 11 ]
مادةالفيبرمعامل المرونة (جيجا باسكال)القوة (ميجا باسكال)
وترالكولاجين1.50150
عظمالكولاجين20.0160
الهيكل الخارجي لسرطان البحر الطيني (رطب)الكيتين0.4830
الهيكل الخارجي للروبيان (رطب)الكيتين0.5528
حافر بقريالكيراتين0.4016
صوفالكيراتين0.50200

تتراجع خصائص الألياف مع تقدمها في العمر، حيث تميل الألياف الأصغر سنًا إلى أن تكون أقوى وأكثر مرونة من الألياف الأكبر سنًا. [ 11 ] تُظهر العديد من الألياف الطبيعية حساسية لمعدل الإجهاد نظرًا لطبيعتها المرنة اللزجة. [ 16 ] يحتوي العظم على الكولاجين، ويُظهر حساسية لمعدل الإجهاد، إذ تزداد صلابته مع زيادة معدل الإجهاد، وهو ما يُعرف أيضًا بتصلب الإجهاد . يحتوي حرير العنكبوت على مناطق صلبة ومرنة تُسهم مجتمعةً في حساسيته لمعدل الإجهاد، مما يجعله يُظهر تصلب الإجهاد أيضًا. [ 13 ] كما تعتمد خصائص الألياف الطبيعية على محتواها من الرطوبة. [ 11 ]

الاعتماد على الرطوبة

يلعب وجود الماء دورًا حاسمًا في الخصائص الميكانيكية للألياف الطبيعية. تعتمد النباتات على الماء لنموها، فإذا كانت الرطوبة مرتفعة جدًا، فإنها ستؤدي إلى نمو العفن والبكتيريا حولها، كما ستزيد من انتشار الآفات. تتميز البوليمرات الحيوية المُرطبة عمومًا بزيادة في الليونة والمتانة. يعمل الماء كمُلدّن ، وهو جزيء صغير يُسهّل مرور سلاسل البوليمر، مما يزيد من الليونة والمتانة. عند استخدام الألياف الطبيعية في تطبيقات خارج نطاق استخدامها الأصلي، يجب مراعاة مستوى ترطيبها الأصلي. على سبيل المثال، عند ترطيب الكولاجين، ينخفض ​​معامل يونغ من 3.26 إلى 0.6 جيجا باسكال، ويصبح أكثر ليونة ومتانة. بالإضافة إلى ذلك، تنخفض كثافة الكولاجين من 1.34 إلى 1.18 جم/ سم³ . [ 11 ]

التطبيقات

معرفة القرن التاسع عشر بنسج الكتان والقنب والجوت وقنب مانيلا والسيزال والألياف النباتية

الاستخدام الصناعي

تُعدّ أربعة أنواع من الألياف الحيوانية ذات قيمة صناعية، وهي: الصوف، والحرير، ووبر الإبل، والأنجورا، بالإضافة إلى أربعة أنواع من الألياف النباتية، وهي: القطن، والكتان، والقنب، والجوت. ويُهيمن القطن على نطاق الإنتاج والاستخدام في صناعة النسيج. [ 17 ]

مركبات الألياف الطبيعية

تُستخدم الألياف الطبيعية أيضًا في المواد المركبة، تمامًا مثل الألياف الاصطناعية أو الزجاجية. تُسمى هذه المواد المركبة بالمواد الحيوية المركبة، وهي عبارة عن ألياف طبيعية ضمن مصفوفة من البوليمرات الاصطناعية. [ 1 ] كان أحد أوائل أنواع البلاستيك المقوى بالألياف الحيوية المستخدمة ألياف السليلوز في الفينولات عام 1908. [ 1 ] تشمل الاستخدامات تطبيقات يكون فيها امتصاص الطاقة مهمًا، مثل العزل، والألواح الماصة للصوت، أو الأجزاء القابلة للطي في السيارات. [ 18 ]

تتمتع الألياف الطبيعية بمزايا عديدة مقارنةً بالألياف الاصطناعية المقوية، أبرزها قابليتها للتحلل الحيوي وتجددها. إضافةً إلى ذلك، غالبًا ما تتميز بكثافة منخفضة وتكاليف تصنيع أقل من المواد الاصطناعية. [ 18 ] [ 19 ] تشمل مشكلات تصميم المركبات المقواة بالألياف الطبيعية ضعف المتانة (فالألياف الطبيعية ليست بقوة الألياف الزجاجية) وصعوبة ربط الألياف بالمادة الأساسية. كما أن المواد البوليمرية الكارهة للماء لا توفر التصاقًا كافيًا للألياف المحبة للماء. [ 18 ]

المواد النانوية المركبة

تُعدّ المواد النانوية المركبة مرغوبة لخصائصها الميكانيكية. فعندما تكون الحشوات في المادة المركبة على مقياس النانومتر ، تكون نسبة مساحة سطحها إلى حجمها عالية، مما يؤثر على خصائص المادة المركبة بشكل أكبر مقارنةً بالمواد المركبة التقليدية. وتختلف خصائص هذه العناصر النانوية اختلافًا ملحوظًا عن خصائص مكوناتها الأساسية.

فيما يتعلق بالألياف الطبيعية، تظهر بعض أفضل الأمثلة على المواد النانوية المركبة في علم الأحياء. فالعظام ، وصدفة أذن البحر ، والصدف ، ومينا الأسنان ، كلها مواد نانوية مركبة. اعتبارًا من عام 2010، أظهرت معظم المواد النانوية المركبة من البوليمرات الاصطناعية متانة وخصائص ميكانيكية أقل مقارنةً بالمواد النانوية المركبة البيولوجية. [ 20 ] توجد مواد نانوية مركبة اصطناعية بالكامل، ولكن يجري أيضًا اختبار البوليمرات الحيوية النانوية في مصفوفات اصطناعية. تُستخدم أنواع عديدة من الألياف النانوية القائمة على البروتين في المواد النانوية المركبة، ومنها الكولاجين، والسليلوز، والكيتين، والتونيكان. [ 21 ] يجب معالجة هذه البروتينات الهيكلية قبل استخدامها في المواد المركبة.

على سبيل المثال، عند استخدام السليلوز، تتعرض الألياف الدقيقة شبه البلورية للقص في المنطقة غير المتبلورة، مما ينتج عنه السليلوز الميكروكريستالي (MCC). تُصنف هذه الألياف السليلوزية البلورية الصغيرة في هذه المرحلة على أنها شعيرات، ويتراوح  قطرها بين 2 و20 نانومترًا، وتتخذ أشكالًا تتراوح بين الكروية والأسطوانية. وقد استُخدمت شعيرات الكولاجين والكيتين والسليلوز في صناعة مركبات نانوية حيوية. تتكون مصفوفة هذه المركبات عادةً من بوليمرات اصطناعية كارهة للماء، مثل البولي إيثيلين، وبولي فينيل كلوريد، وبوليمرات مشتركة من البوليسترين والبولي أكريلات. [ 21 ] [ 20 ]

تقليديًا، في علم المواد المركبة، يُشترط وجود ترابط قوي بين المادة الأساسية والحشو لتحقيق خصائص ميكانيكية جيدة. في حال عدم توفر هذا الترابط، تميل الأطوار إلى الانفصال على طول الترابط الضعيف، مما يؤدي إلى ضعف شديد في الخصائص الميكانيكية. أما في مركب MCC، فالوضع مختلف؛ فإذا كان التفاعل بين الحشو والمادة الأساسية أقوى من التفاعل بين الحشو نفسه، تنخفض المتانة الميكانيكية للمركب بشكل ملحوظ. [ 21 ]

تنشأ الصعوبات في مركبات الألياف الطبيعية النانوية من تشتت الألياف وميل الألياف الصغيرة للتجمع في المادة الأساسية. ونظرًا لارتفاع نسبة مساحة السطح إلى الحجم، تميل الألياف إلى التجمع، أكثر من المركبات ذات الحجم الميكروني. إضافةً إلى ذلك، تُضيف المعالجة الثانوية لمصادر الكولاجين للحصول على ألياف كولاجين دقيقة ذات نقاء كافٍ تكلفةً وتحديًا لإنتاج مركبات نانوية حاملة للأحمال تعتمد على السليلوز أو مواد مالئة أخرى. [ 21 ]

المواد الحيوية والتوافق الحيوي

تُبشّر الألياف الطبيعية في كثير من الأحيان بإمكانية استخدامها كمواد حيوية في التطبيقات الطبية. ويُعدّ الكيتين من أبرزها، إذ استُخدم في العديد من المجالات. كما استُخدمت المواد القائمة على الكيتين لإزالة الملوثات الصناعية من المياه، ومعالجتها إلى ألياف وأغشية، واستخدامها كمستشعرات حيوية في صناعة الأغذية. [ 22 ] وقد استُخدم الكيتين أيضًا في العديد من التطبيقات الطبية، حيث استُخدم كمادة حشو للعظام لتجديد الأنسجة، وناقل للأدوية ومادة مساعدة ، وعامل مضاد للأورام. [ 23 ] غالبًا ما يُحفّز إدخال مواد غريبة إلى الجسم استجابة مناعية، والتي قد تُسفر عن نتائج إيجابية أو سلبية، وذلك تبعًا لاستجابة الجسم للمادة. إن زرع مادة مصنوعة من بروتينات مُصنّعة طبيعيًا، مثل غرسة الكيراتين، لديه القدرة على أن يتعرّف عليه الجسم كنسيج طبيعي. وهذا قد يؤدي إما إلى الاندماج في حالات نادرة، حيث يُعزّز تركيب الغرسة نمو الأنسجة مع تكوين الغرسة لبنية فوقية، أو إلى تحلّل الغرسة، حيث يتعرّف الجسم على سلاسل البروتينات الرئيسية لتفكيكها. [ 22 ] [ 23 ]

انظر أيضاً

مراجع

  1. 1 2 3 جون، مايا جاكوب؛ توماس، سابو (2008-02-08). "الألياف الحيوية والمركبات الحيوية". بوليمرات الكربوهيدرات . 71 (3): 343-364 . doi : 10.1016/j.carbpol.2007.05.040 .
  2. ↑ سوزا، فانغيرو، راؤول مانويل إستيفيس دي؛ سهيل، رانا (11 فبراير 2016). الألياف الطبيعية: التطورات في العلوم والتكنولوجيا نحو التطبيقات الصناعية: من العلم إلى السوق . سبرينغر. ISBN 978-94-017-7513-7. OCLC 938890984 . {{cite book}}: صيانة CS1: أسماء متعددة: قائمة المؤلفين ( رابط )
  3. ↑ دويل، كلاوس (25 أغسطس 2013). "طريقة تصنيع جديدة لحشو الورق ومواد الألياف" . doi : 10.2172/1091089 . OSTI 1091089 .
  4. ↑ جيليك، تي جيه (1959-08-01). "لباد الألياف الطبيعية والاصطناعية". الكيمياء الصناعية والهندسية . 51 (8): 904-907 . doi : 10.1021/ie50596a025 . ISSN 0019-7866 .
  5. ↑ بالتر، م (2009). "الملابس تصنع الإنسان". مجلة ساينس . 325 (5946): 1329. doi : 10.1126/science.325_1329a . PMID 19745126 .
  6. ↑ كفافادزه، إي؛ بار-يوسف، أو؛ بيلفر-كوهين، أ؛ بواريتو، إي؛ جاكيلي، ن؛ ماتسكيفيتش، ز؛ مشفيلياني، ت (2009). "ألياف الكتان البري عمرها 30000 عام" . مجلة ساينس . 325 (5946): 1359. Bibcode : 2009Sci...325.1359K . doi : 10.1126/science.1175404 . PMID 19745144. S2CID 206520793 .
  7. ↑ سوفبيتوف، إهلاس (2025). "البصمة الكربونية المتضمنة في تجارة الألياف العالمية" . مجلة الألياف الطبيعية . 22 (1) 2503970. doi : 10.1080/15440478.2025.2503970 .
  8. 1 2 فوكوا، مايكل أ.؛ هو، شانشان؛ أولفن، تشاد أ. (2012-07-01). "المركبات المقواة بالألياف الطبيعية". مراجعات البوليمرات . 52 (3): 259-320 . doi : 10.1080/15583724.2012.705409 . ISSN 1558-3724 . S2CID 138171705 .
  9. ↑ تودكار، سانتوش (2019-10-01). "مراجعة لتقييم الخواص الميكانيكية للمركبات البوليمرية المقواة بألياف أوراق الأناناس". Composites Part B. 174 106927. doi : 10.1016 /j.compositesb.2019.106927 . hdl : 20.500.12010/19705 . ISSN 1359-8368 . S2CID 189974174 .
  10. ↑ سامرسكيلز، جون؛ ديساناياكي، نيلميني بي جيه؛ فيرك، أمانديب إس؛ هول، واين (2010-10-01). "مراجعة لألياف اللحاء ومركباتها. الجزء 1 - الألياف كمعززات" (ملف PDF) . Composites Part A. 41 ( 10): 1329–1335 . doi : 10.1016/j.compositesa.2010.06.001 . hdl : 10026.1/9928 .
  11. 1 2 3 4 5 6 7 8 9 10 مايرز، إم إيه؛ تشين، بي واي (2014). علم المواد البيولوجية . المملكة المتحدة: مطبعة جامعة كامبريدج .
  12. 1 2 رينودو، مارغريت (2006-07-01). "الكيتين والكيتوزان: الخصائص والتطبيقات". التقدم في علوم البوليمرات . 31 (7): 603-632 . doi : 10.1016/j.progpolymsci.2006.06.001 .
  13. 1 2 3 4 مايرز، مارك أندريه؛ تشين، بو يو؛ لين، ألبرت يو مين؛ سيكي، ياسواكي (2008-01-01). "المواد البيولوجية: التركيب والخواص الميكانيكية". التقدم في علوم المواد . 53 (1): 1-206 . doi : 10.1016/j.pmatsci.2007.05.002 .
  14. ↑ مايرز، مارك أ.؛ تشين، بو-يو؛ لوبيز، ماريا إ.؛ سيكي، ياسواكي؛ لين، ألبرت ي.م. (2011-07-01). "المواد البيولوجية: منهج علم المواد". مجلة السلوك الميكانيكي للمواد الطبية الحيوية . عدد خاص عن المواد الطبيعية / أوراق من المؤتمر الدولي الثالث حول ميكانيكا المواد والأنسجة الحيوية. 4 (5): 626-657 . doi : 10.1016/j.jmbbm.2010.08.005 . PMID 21565713. S2CID 34789958 .
  15. ↑ سي.، فونغ، واي. (1981-01-01). الميكانيكا الحيوية: الخصائص الميكانيكية للأنسجة الحية (1) . سبرينغر. ISBN 978-1-4757-1752-5. OCLC 968439866 . {{cite book}}: صيانة CS1: أسماء متعددة: قائمة المؤلفين ( رابط )
  16. ↑ فراتزل، بيتر؛ وينكامر، ريتشارد (2007-11-01). "مواد الطبيعة الهرمية" . التقدم في علم المواد . 52 (8): 1263-1334 . doi : 10.1016/j.pmatsci.2007.06.001 . hdl : 11858/00-001M-0000-0015-5628-D .
  17. ^ إريك فرانك. فولكر باوش؛ فريتز شولتز جيبهاردت؛ كارل هاينز هيرلينجر (2011). “الألياف، 1. المسح”. موسوعة أولمان للكيمياء الصناعية . وايلي-VCH . دوى : 10.1002/14356007.a10_451.pub2 . رقم ISBN 978-3-527-30673-2.
  18. هينغ ، جيري واي واي ؛ بيرس، دنكان إف؛ ثيلمان، فرانك؛ لامبكي، توماس؛ بسمارك، ألكسندر (1 يناير 2007). "طرق تحديد طاقات سطح الألياف الطبيعية: مراجعة". واجهات مركبة . 14 ( 7-9 ): 581-604 . رمز Bibcode : 2007ComIn..14..581H . doi : 10.1163/156855407782106492 . ISSN 0927-6440 . S2CID 97667541 .
  19. ↑ راجيش، موروجان؛ بيتشيماني، جيراراج (2017). "الخواص الميكانيكية للألياف الطبيعية المنسوجة من خيوط مضفرة: مقارنة مع الألياف التقليدية المنسوجة من خيوط". مجلة الهندسة الحيوية . 14 (1): 141-150 . doi : 10.1016/s1672-6529(16)60385-2 . S2CID 136362311 .
  20. 1 2 جي، باوهوا؛ غاو، هواجيان (2010-07-02). "المبادئ الميكانيكية للمركبات النانوية البيولوجية". المراجعة السنوية لبحوث المواد . 40 (1): 77-100 . Bibcode : 2010AnRMS..40...77J . doi : 10.1146/annurev-matsci-070909-104424 .
  21. 1 2 3 4 عزيزي سمير، ماي أحمد سعيد؛ ألوين، فاني؛ دوفريسن، آلان (مارس 2005). "مراجعة للأبحاث الحديثة حول ألياف السليلوز، وخصائصها، وتطبيقاتها في مجال المواد النانوية المركبة". الجزيئات الحيوية الكبيرة . 6 (2): 612-626 . doi : 10.1021/bm0493685 . PMID 15762621 .
  22. 1 2 موهانتي، أ؛ ميسرا، م؛ هنريكسن، ج (مارس 2000). "الألياف الحيوية، والبوليمرات القابلة للتحلل الحيوي، والمركبات الحيوية: نظرة عامة". مواد وهندسة الجزيئات الكبيرة . 276 : 1-24 . doi : 10.1002/(SICI)1439-2054(20000301)276:1 < 1::AID-MAME1 > 3.0.CO ; 2-W .
  23. 1 2 تيمينوف، ج.؛ ميكوس، أ. (2008). المواد الحيوية: تقاطع علم الأحياء وعلم المواد . بيرسون/برنتيس هول.

23. كويفانييمي، هيلينا، وجيرارد ترومب. "الكولاجين من النوع الثالث (COL3A1): بنية الجين والبروتين، وتوزيعه في الأنسجة، والأمراض المرتبطة به." مجلة الجينات، المجلد 707 (2019): 151-171. doi:10.1016/j.gene.2019.05.003
