مخطط بود

الشكل 1أ: مخطط بود للمقدار (أعلى) ومخطط بود للطور (أسفل) لمرشح تمرير عالي (من الرتبة الأولى، أحادي القطب). يُقارب منحنى البيانات الأحمر بالخط الأسود المستقيم.
الشكل 1ب: مخطط بود للمقدار (أعلى) ومخطط بود للطور (أسفل) لمرشح تمرير منخفض (من الرتبة الأولى، أحادي القطب). يُقارب منحنى البيانات الأحمر بالخط الأسود المستقيم.

في الهندسة الكهربائية ونظرية التحكم ، يُعد مخطط بود رسمًا بيانيًا لاستجابة التردد لنظام ما. وهو عادةً ما يكون مزيجًا من مخطط بود للمقدار ، الذي يعبر عن مقدار استجابة التردد (عادةً بالديسيبل )، ومخطط بود للطور ، الذي يعبر عن إزاحة الطور .

كما تم تصوره في الأصل من قبل هندريك ويد بود في ثلاثينيات القرن العشرين، فإن الرسم البياني هو تقريب تقاربي لاستجابة التردد، باستخدام أجزاء خطية مستقيمة . [ 1 ]

ملخص

من بين إسهاماته العديدة الهامة في نظرية الدوائر الكهربائية ونظرية التحكم ، ابتكر المهندس هندريك ويد بود ، أثناء عمله في مختبرات بيل في ثلاثينيات القرن العشرين، طريقةً بسيطةً ودقيقةً لرسم منحنيات الكسب وإزاحة الطور. تحمل هذه المنحنيات اسمه، وهي منحنيات كسب بود ومنحنيات طور بود . يُنطق اسم "بود" في الإنجليزية غالبًا / ˈboʊdi / (بو - دي ) ، بينما يُنطق في الهولندية عادةً [ ˈboːdə ] ، وهو أقرب إلى النطق الإنجليزي / ˈboʊdə / (بو-دا ) ، وهو النطق الذي تفضله عائلته، ولكنه أقل شيوعًا بين الباحثين. [ 2 ] [ 3 ]

واجه بودي مشكلة تصميم مضخمات مستقرة مزودة بتغذية راجعة لاستخدامها في شبكات الهاتف. وقد طور تقنية التصميم البياني لمخططات بودي لإظهار هامش الكسب وهامش الطور اللازمين للحفاظ على الاستقرار في ظل تغيرات خصائص الدائرة التي تحدث أثناء التصنيع أو التشغيل. [ 4 ] طُبقت المبادئ المطورة على مشاكل تصميم آليات المؤازرة وأنظمة التحكم بالتغذية الراجعة الأخرى. يُعد مخطط بودي مثالًا على التحليل في مجال التردد .

تعريف

مخطط بود لنظام خطي ثابت مع الزمن ذي دالة نقلح(s){\displaystyle H(s)}(s{\displaystyle s}(حيث يمثل التردد المركب في مجال لابلاس ) يتكون من مخطط المقدار ومخطط الطور.

مخطط بود للمقدار هو رسم بياني للدالة|ح(s=جω)|{\displaystyle |H(s=j\omega )|}الترددω{\displaystyle \omega }(معج{\displaystyle j}( كونها الوحدة التخيلية ).ω{\displaystyle \omega }المحور السيني في مخطط المقدار لوغاريتمي، ويُعطى المقدار بالديسيبل ، أي قيمة للمقدار.|ح|{\displaystyle |H|}يتم رسمها على المحور عند20سجل10|ح|{\displaystyle 20\log _{10}|H|}.

مخطط طور بود هو رسم بياني لطور دالة الوسيط ، والذي يُعبر عنه عادةً بالدرجات.arg(ح(s=جω)){\displaystyle \arg \left(H(s=j\omega )\right)}كدالة لـω{\displaystyle \omega }يتم رسم الطور على نفس المقياس اللوغاريتميω{\displaystyle \omega }المحور - هو رسم بياني للمقدار، ولكن يتم رسم قيمة الطور على محور رأسي خطي.

استجابة التردد

يوضح هذا القسم أن مخطط بود هو تمثيل مرئي لاستجابة التردد لنظام ما.

لنفترض نظامًا خطيًا ثابتًا مع الزمن ذو دالة نقلح(s){\displaystyle H(s)}افترض أن النظام يخضع لإشارة دخل جيبية بترددω{\displaystyle \omega }،

u(ت)=الخطيئة(ωت)،{\displaystyle u(t)=\sin(\omega t),}

يتم تطبيق ذلك باستمرار، أي من وقت-{\displaystyle -\infty }إلى وقتت{\displaystyle t}سيكون الرد على النحو التالي:

y(ت)=y0الخطيئة(ωت+φ)،{\displaystyle y(t)=y_{0}\sin(\omega t+\varphi ),}

أي، إشارة جيبية ذات سعةy0{\displaystyle y_{0}}تم تغييرها بمقدار طورφ{\displaystyle \varphi }فيما يتعلق بالمدخلات.

يمكن إثبات [ 5 ] أن مقدار الاستجابة هو

وأن إزاحة الطور هي

باختصار، يتعرض لمدخل بترددω{\displaystyle \omega }يستجيب النظام بنفس التردد بإشارة خرج يتم تضخيمها بمعامل معين.|ح(جω)|{\displaystyle |H(\mathrm {j} \omega )|}وتم تغيير طورها بواسطةargح(جω){\displaystyle \arg H(\mathrm {j} \omega )}وبالتالي، فإن هذه الكميات تميز استجابة التردد وتظهر في مخطط بود.

قواعد رسم مخطط بود اليدوي

في العديد من المسائل العملية، يمكن تقريب مخططات بود التفصيلية بقطع مستقيمة تمثل خطوط تقارب الاستجابة الدقيقة. ويمكن تقريب تأثير كل حد من حدود دالة نقل العناصر المتعددة بمجموعة من الخطوط المستقيمة على مخطط بود. وهذا يتيح إيجاد حل بياني لدالة استجابة التردد الكلية. قبل انتشار الحواسيب الرقمية على نطاق واسع، كانت الطرق البيانية تُستخدم بكثرة لتقليل الحاجة إلى الحسابات المعقدة؛ إذ كان بالإمكان استخدام الحل البياني لتحديد النطاقات الممكنة للمعاملات في تصميم جديد.

تقوم فكرة مخطط بود على إمكانية اعتبار لوغاريتم دالة ما بالشكل التالي:

و(x)=أ(x-جن)أن{\displaystyle f(x)=A\prod (x-c_{n})^{a_{n}}}

كمجموع لوغاريتمات أصفارها وأقطابها :

سجل(و(x))=سجل(أ)+أنسجل(x-جن).{\displaystyle \log(f(x))=\log(A)+\sum a_{n}\log(x-c_{n}).}

تُستخدم هذه الفكرة صراحةً في طريقة رسم مخططات الطور. أما طريقة رسم مخططات السعة فتستخدمها ضمنيًا، ولكن نظرًا لأن لوغاريتم سعة كل قطب أو صفر يبدأ دائمًا من الصفر ولا يمر إلا بتغير واحد في خط التقارب (الخطوط المستقيمة)، يمكن تبسيط الطريقة.

رسم بياني لسعة الخط المستقيم

يتم قياس سعة الصوت بالديسيبل عادةً باستخدامديسيبل=20سجل10(X){\displaystyle {\text{dB}}=20\log _{10}(X)}لتعريف الديسيبل. بالنظر إلى دالة نقل على الصورة

ح(s)=أ(s-xن)أن(s-yن)بن،{\displaystyle H(s)=A\prod {\frac {(s-x_{n})^{a_{n}}}{(s-y_{n})^{b_{n}}}},}

أينxن{\displaystyle x_{n}}وyن{\displaystyle y_{n}}هي ثوابت،s=جω{\displaystyle s=\mathrm {j} \omega }،أن،بن>0{\displaystyle a_{n},b_{n}>0}، وح{\displaystyle H}هي دالة التحويل:

  • عند كل قيمة لـ s حيثω=xن{\displaystyle \omega =x_{n}}(صفر)، قم بزيادة ميل الخط بمقدار20أن ديسيبل{\displaystyle 20a_{n}\ {\text{dB}}}لكل عقد .
  • عند كل قيمة لـ s حيثω=yن{\displaystyle \omega =y_{n}}(عمود)، قلل ميل الخط بمقدار20بن ديسيبل{\displaystyle 20b_{n}\ {\text{dB}}}لكل عقد.
  • تعتمد القيمة الابتدائية للرسم البياني على الحدود. ويتم إيجاد النقطة الابتدائية بوضع التردد الزاوي الابتدائي.ω{\displaystyle \omega }في الوظيفة وإيجاد|ح(جω)|{\displaystyle |H(\mathrm {j} \omega )|}.
  • يعتمد الميل الأولي للدالة عند القيمة الأولية على عدد وترتيب الأصفار والأقطاب الموجودة عند قيم أقل من القيمة الأولية، ويتم إيجاده باستخدام القاعدتين الأوليين.

للتعامل مع كثيرات الحدود غير القابلة للاختزال من الدرجة الثانية،أx2+بx+ج{\displaystyle ax^{2}+bx+c}يمكن تقريبها في كثير من الحالات على النحو التالي(أx+ج)2{\displaystyle ({\sqrt {a}}x+{\sqrt {c}})^{2}}.

لاحظ أن الأصفار والأقطاب تحدث عندماω{\displaystyle \omega }يساوي قيمة معينةxن{\displaystyle x_{n}}أوyن{\displaystyle y_{n}}وذلك لأن الدالة المعنية هي مقدارح(جω){\displaystyle H(\mathrm {j} \omega )}وبما أنها دالة مركبة،|ح(جω)|=حح*{\displaystyle |H(\mathrm {j} \omega )|={\sqrt {H\cdot H^{*}}}}وبالتالي، في أي مكان يوجد فيه صفر أو قطب يتضمن المصطلح(s+xن){\displaystyle (s+x_{n})}، مقدار هذا المصطلح هو(xن+جω)(xن-جω)=xن2+ω2{\displaystyle {\sqrt {(x_{n}+\mathrm {j} \omega )(x_{n}-\mathrm {j} \omega )}}={\sqrt {x_{n}^{2}+\أوميغا ^{2}}}}.

مخطط السعة المصحح

لتصحيح رسم بياني لسعة خط مستقيم:

  • ضع نقطة عند كل صفر3أن ديسيبل{\displaystyle 3a_{n}\ {\text{dB}}}فوق الخط.
  • ضع نقطة عند كل عمود3بن ديسيبل{\displaystyle 3b_{n}\ {\text{dB}}}أسفل الخط.
  • ارسم منحنى سلسًا يمر بتلك النقاط باستخدام الخطوط المستقيمة كخطوط تقارب (خطوط يقترب منها المنحنى).

لاحظ أن طريقة التصحيح هذه لا تتضمن كيفية التعامل مع القيم المعقدة لـxن{\displaystyle x_{n}}أوyن{\displaystyle y_{n}}في حالة كثير الحدود غير القابل للاختزال ، فإن أفضل طريقة لتصحيح الرسم البياني هي حساب مقدار دالة النقل عند القطب أو الصفر المقابل لكثير الحدود غير القابل للاختزال، ووضع تلك النقطة فوق أو تحت الخط عند ذلك القطب أو الصفر.

مخطط الطور الخطي

بافتراض وجود دالة نقل بنفس الشكل المذكور أعلاه،

ح(s)=أ(s-xن)أن(s-yن)بن،{\displaystyle H(s)=A\prod {\frac {(s-x_{n})^{a_{n}}}{(s-y_{n})^{b_{n}}}},}

الفكرة هي رسم مخططات منفصلة لكل قطب وصفر، ثم جمعها. يُعطى منحنى الطور الفعلي بواسطة

φ(s)=-دالة الظل العكسيأنا[ح(s)]يكرر[ح(s)].{\displaystyle \varphi (s)=-\arctan {\frac {\operatorname {Im} [H(s)]}{\operatorname {Re} [H(s)]}}.}

لرسم مخطط الطور، لكل قطب وصفر:

  • لوأ{\displaystyle A}موجب، خط البداية (بميل صفري) عند 0 درجة.
  • لوأ{\displaystyle A}إذا كانت سالبة، فإن خط البداية (بميل صفري) عند -180 درجة.
  • إذا كان مجموع عدد الأصفار والأقطاب غير المستقرة فرديًا، فأضف 180 درجة إلى تلك القاعدة.
  • في كلω=|xن|{\displaystyle \omega =|x_{n}|}(للأصفار المستقرة)-يكرر(z)<0{\displaystyle -\operatorname {Re} (z)<0}قم بزيادة الميل بمقدار45أن{\displaystyle 45a_{n}}درجات لكل عقد، بدءًا من عقد واحد قبلω=|xن|{\displaystyle \omega =|x_{n}|}(مثال،|xن|/10{\displaystyle |x_{n}|/10}).
  • في كلω=|yن|{\displaystyle \omega =|y_{n}|}(للأعمدة المستقرة)-يكرر(ص)<0{\displaystyle -\operatorname {Re} (p)<0}قلل الميل بمقدار45بن{\displaystyle 45b_{n}}درجات لكل عقد، بدءًا من عقد واحد قبلω=|yن|{\displaystyle \omega =|y_{n}|}(مثال،|yن|/10{\displaystyle |y_{n}|/10}).
  • أقطاب وأصفار "غير مستقرة" (في النصف الأيمن من المستوى المركب)يكرر(s)>0{\displaystyle \operatorname {Re} (s)>0}) لها سلوك معاكس.
  • قم بتسوية المنحدر مرة أخرى عندما تتغير المرحلة بواسطة90أن{\displaystyle 90a_{n}}الدرجات (للصفر) أو90بن{\displaystyle 90b_{n}}درجات (للقطب).
  • بعد رسم خط واحد لكل قطب أو صفر، يتم جمع الخطوط معًا للحصول على مخطط الطور النهائي؛ أي أن مخطط الطور النهائي هو تراكب كل مخطط طور سابق.

مثال

لإنشاء رسم بياني بخط مستقيم لمرشح تمرير منخفض من الدرجة الأولى (قطب واحد)، يتم النظر في الشكل المعياري لدالة النقل من حيث التردد الزاوي :

حlp(جω)=11+جωωج.{\displaystyle H_{\text{lp}}(\mathrm {j} \omega )={\frac {1}{1+\mathrm {j} {\frac {\omega }{\omega _{\text{c}}}}}}.}

يظهر مخطط بود في الشكل 1 (ب) أعلاه، وسيتم مناقشة بناء تقريب الخط المستقيم لاحقًا.

مخطط الشدة

مقدار دالة النقل المذكورة أعلاه (بالديسيبل ) (بعد تطبيعها وتحويلها إلى صيغة التردد الزاوي)، معطى بواسطة تعبير كسب الديسيبلأvdB{\displaystyle A_{\text{vdB}}}:

أvdB=20سجل|حlp(جω)|=20سجل1|1+جωωج|=-20سجل|1+جωωج|=-10سجل(1+ω2ωج2).{\displaystyle {\begin{aligned}A_{\text{vdB}}&=20\log |H_{\text{lp}}(\mathrm {j} \omega )|\\&=20\log {\frac {1}{\left|1+\mathrm {j} {\frac {\omega }{\omega _{\text{c}}}}\right|}}\\&=-20\log \left|1+\mathrm {j} {\frac {\omega }{\omega _{\text{c}}}}\right|\\&=-10\log \left(1+{\frac {\omega ^{2}}{\omega _{\text{c}}^{2}}}\right).\end{aligned}}}

ثم تم رسمها مقابل تردد الإدخالω{\displaystyle \omega }على مقياس لوغاريتمي، يمكن تقريبها بخطين ، يشكلان مخطط بود التقريبي (التقريبي) لقيمة دالة النقل:

  • السطر الأول للترددات الزاوية أدناهωج{\displaystyle \omega _{\text{c}}}هو خط أفقي عند 0  ديسيبل، لأنه عند الترددات المنخفضةω/ωج{\displaystyle \omega /\omega _{\text{c}}}الحد صغير ويمكن إهماله، مما يجعل معادلة كسب الديسيبل أعلاه تساوي صفرًا.
  • السطر الثاني للترددات الزاوية أعلاهωج{\displaystyle \omega _{\text{c}}}هو خط ذو ميل قدره -20  ديسيبل لكل عقد، لأنه عند الترددات العاليةω/ωج{\displaystyle \omega /\omega _{\text{c}}}يهيمن المصطلح، ويتبسط تعبير كسب الديسيبل أعلاه إلى-20سجل(ω/ωج){\displaystyle -20\log(\omega /\omega _{\text{c}})}، وهو خط مستقيم بميل قدره -20  ديسيبل لكل عقد.

يلتقي هذان الخطان عند تردد الزاويةωج{\displaystyle \omega _{\text{c}}}يتضح من الرسم البياني أنه بالنسبة للترددات الأقل بكثير من تردد القطع، يكون توهين الدائرة 0  ديسيبل، ما يُعادل كسب نطاق تمرير يساوي واحدًا، أي أن سعة خرج المرشح تساوي سعة دخله. أما الترددات الأعلى من تردد القطع فتُخفَّف ، وكلما زاد التردد زاد التوهين .

مخطط الطور

يتم الحصول على مخطط بود الطوري برسم زاوية الطور لدالة النقل المعطاة بواسطة

argحlp(جω)=-لون برونزي-1ωωج{\displaystyle \arg H_{\text{lp}}(\mathrm {j} \omega )=-\tan ^{-1}{\frac {\omega }{\omega _{\text{c}}}}}

عكسω{\displaystyle \omega }، أينω{\displaystyle \omega }وωج{\displaystyle \omega _{\text{c}}}تمثل و الترددات الزاوية للإدخال والقطع على التوالي. بالنسبة لترددات الإدخال الأقل بكثير من تردد القطع، تكون النسبةω/ωج{\displaystyle \omega /\omega _{\text{c}}}صغيرة، وبالتالي تكون زاوية الطور قريبة من الصفر. ومع ازدياد النسبة، تزداد القيمة المطلقة للطور وتصبح -45° عندماω=ωج{\displaystyle \omega =\omega _{\text{c}}}مع ازدياد النسبة لترددات الإدخال الأعلى بكثير من تردد القطع، تقترب زاوية الطور بشكل مقارب من -90 درجة. مقياس التردد لمخطط الطور لوغاريتمي.

رسم بياني مُعَيَّر

يمكن استبدال محور التردد الأفقي، في كل من مخططات السعة والطور، بنسبة التردد المعيارية (غير البعدية).ω/ωج{\displaystyle \omega /\omega _{\text{c}}}في هذه الحالة، يُقال إن الرسم البياني مُعَيَّر، ولم تعد تُستخدم وحدات الترددات، حيث يتم الآن التعبير عن جميع ترددات الإدخال كمضاعفات لتردد القطع.ωج{\displaystyle \omega _{\text{c}}}.

مثال مع الصفر والقطب

توضح الأشكال من 2 إلى 5 كيفية إنشاء مخططات بود. يُبين هذا المثال، الذي يتضمن قطبًا وصفرًا، كيفية استخدام مبدأ التراكب. في البداية، تُعرض المكونات بشكل منفصل.

يوضح الشكل 2 مخطط بود للمقدار عند الصفر وعند قطب تمرير منخفض، ويقارن بينهما بمخططات بود للخط المستقيم. تكون مخططات الخط المستقيم أفقية حتى موقع القطب (الصفر)، ثم تنخفض (ترتفع) بمعدل 20  ديسيبل/عقد. أما الشكل 3، فيُظهر نفس الشيء بالنسبة للطور. تكون مخططات الطور أفقية حتى تردد أقل بعشر مرات من موقع القطب (الصفر)، ثم تنخفض (ترتفع) بمعدل 45 درجة/عقد حتى يصبح التردد أعلى بعشر مرات من موقع القطب (الصفر). بعد ذلك، تعود المخططات إلى الوضع الأفقي عند الترددات الأعلى، مع تغير نهائي في الطور مقداره 90 درجة.

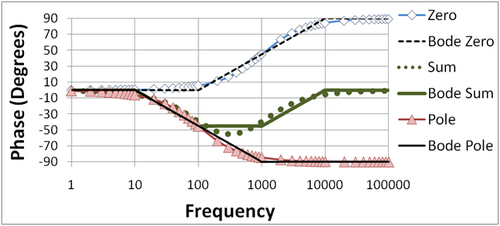

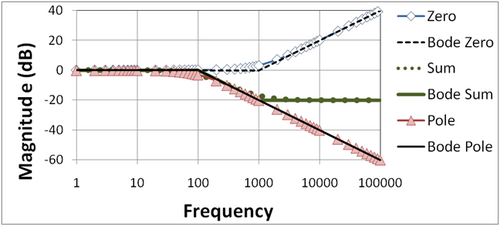

يوضح الشكلان 4 و5 كيفية إجراء عملية التراكب (الجمع البسيط) لمخطط القطب والصفر. تتم مقارنة مخططات بود الخطية مرة أخرى بالمخططات الدقيقة. تم نقل الصفر إلى تردد أعلى من القطب للحصول على مثال أكثر إثارة للاهتمام. لاحظ في الشكل 4 أن  انخفاض القطب بمقدار 20 ديسيبل/  عقدة يتم إيقافه بارتفاع الصفر بنفس المقدار، مما ينتج عنه مخطط سعة أفقي للترددات الأعلى من موقع الصفر. لاحظ في الشكل 5، في مخطط الطور، أن تقريب الخط المستقيم دقيق جدًا في المنطقة التي يؤثر فيها كل من القطب والصفر على الطور. لاحظ أيضًا في الشكل 5 أن نطاق الترددات التي يتغير فيها الطور في مخطط الخط المستقيم يقتصر على ترددات أعلى وأسفل موقع القطب (الصفر) بعشرة أضعاف. عندما يكون طور القطب والصفر موجودين، يكون مخطط الطور الخطي أفقيًا لأن انخفاض القطب بمقدار 45 درجة / عقد يتم إيقافه بواسطة ارتفاع الصفر المتداخل بمقدار 45 درجة / عقد في نطاق محدود من الترددات حيث يكون كلاهما مساهمًا نشطًا في الطور.

هامش الربح وهامش المرحلة

تُستخدم مخططات بود لتقييم استقرار مضخمات التغذية الراجعة السالبة من خلال إيجاد هامشي الكسب والطور للمضخم. ويستند مفهوم هامشي الكسب والطور إلى معادلة الكسب لمضخم التغذية الراجعة السالبة الموضحة في الشكل التالي:

أفيسبوك=أOL1+βأOL،{\displaystyle A_{\text{FB}}={\frac {A_{\text{OL}}}{1+\beta A_{\text{OL}}}},}

حيث يُمثل A <sub>FB </sub> كسب المُضخّم مع التغذية الراجعة ( كسب الحلقة المغلقةوβ هو عامل التغذية الراجعة ، و A <sub>OL</sub> هو الكسب بدون تغذية راجعة ( كسب الحلقة المفتوحة ). الكسب A<sub> OL</sub> دالة مركبة للتردد، لها مقدار وطور. [ ملاحظة 1 ] يُظهر فحص هذه العلاقة إمكانية الحصول على كسب لانهائي (يُفسر على أنه عدم استقرار) إذا كان حاصل ضرب β<sub> A<sub> OL</sub> = -1 (أي أن مقدار β<sub> A<sub> OL </sub> يساوي واحدًا وطوره -180°، وهو ما يُعرف بمعيار استقرار باركهاوزن ). تُستخدم مخططات بود لتحديد مدى اقتراب المُضخّم من تحقيق هذا الشرط.

يكمن مفتاح هذا التحديد في ترددين. الأول، والمُشار إليه هنا بـ f 180 ، هو التردد الذي ينعكس عنده كسب الحلقة المفتوحة . أما الثاني، والمُشار إليه هنا بـ f 0  dB ، فهو التردد الذي تكون عنده قيمة حاصل ضرب |β A OL | = 1 = 0  ديسيبل. أي أن التردد f 180 يُحدد بالشرط التالي:

βأOL(و180)=-|βأOL(و180)|=-|βأOL|180،{\displaystyle \beta A_{\text{OL}}(f_{180})=-|\beta A_{\text{OL}}(f_{180})|=-|\beta A_{\text{OL}}|_{180},}

حيث تشير الخطوط الرأسية إلى مقدار العدد المركب ، ويتم تحديد التردد f 0  ديسيبل من خلال الشرط

|βأOL(و0 ديسيبل)|=1.{\displaystyle |\beta A_{\text{OL}}(f_{\text{0 dB}})|=1.}

يُعد هامش الكسب أحد مقاييس الاقتراب من عدم الاستقرار . يُحدد مخطط بود الطوري التردد الذي تصل عنده طور β A OL إلى -180°، ويُشار إليه هنا بالتردد f 180. باستخدام هذا التردد، يُحدد مخطط بود المقدار مقدار β A OL . إذا كان |β A OL | 180 ≥ 1، يكون المُضخّم غير مستقر، كما ذُكر. أما إذا كان |β A OL | 180 < 1، فلا يحدث عدم استقرار، ويُسمى الفرق بالديسيبل بين مقدار |β A OL | 180 و |β A OL | = 1 بهامش الكسب . ولأن المقدار 1 يُعادل 0  ديسيبل، فإن هامش الكسب هو ببساطة أحد الأشكال المُكافئة التالية:20سجل10|βأOL|180=20سجل10|أOL|-20سجل10β-1{\displaystyle 20\log _{10}|\beta A_{\text{OL}}|_{180}=20\log _{10}|A_{\text{OL}}|-20\log _{10}\beta ^{-1}}.

يُعد هامش الطور مقياسًا مكافئًا آخر للقرب من حالة عدم الاستقرار . يُحدد مخطط بود للمقدار التردد الذي تصل عنده قيمة |β A OL | إلى الوحدة، ويُشار إليه هنا بالتردد f 0  dB . باستخدام هذا التردد، يُحدد مخطط بود للطور طور β A OL . إذا كان طور β A OL ( f 0  dB ) > 180°، فلا يمكن استيفاء شرط عدم الاستقرار عند أي تردد (لأن قيمته ستكون < 1 عندما f = f 180 )، وتُسمى المسافة بين الطور عند f 0  dB بالدرجات و− 180 ° بهامش الطور .

إذا كان المطلوب هو إجابة بسيطة بنعم أو لا على مسألة الاستقرار، فإن المضخم يكون مستقرًا إذا كان f₀ ديسيبل < f₁₈₀ . هذا المعيار كافٍ للتنبؤ بالاستقرار فقط للمضخمات التي تستوفي بعض القيود على مواقع أقطابها وأصفارها ( أنظمة الطور الأدنى ). على الرغم من أن هذه القيود تُستوفى عادةً، إلا أنه في حال عدم استيفائها، يجب استخدام طريقة أخرى، مثل مخطط نايكويست . [ 6 ] [ 7 ] يمكن حساب هوامش الكسب والطور المثلى باستخدام نظرية استيفاء نيفانلينا-بيك . [ 8 ]

أمثلة باستخدام مخططات بود

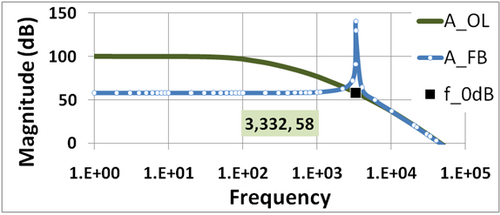

يوضح الشكلان 6 و7 سلوك الكسب والمصطلحات المستخدمة. بالنسبة لمضخم ثلاثي الأقطاب، يقارن الشكل 6 مخطط بود للكسب بدون تغذية راجعة ( كسب الحلقة المفتوحة ) A OL مع الكسب مع التغذية الراجعة A FB ( كسب الحلقة المغلقة ). لمزيد من التفاصيل، انظر مضخم التغذية الراجعة السالبة .

في هذا المثال، A OL = 100  ديسيبل عند الترددات المنخفضة، و 1 / β = 58  ديسيبل. عند الترددات المنخفضة، A FB ≈ 58  ديسيبل أيضًا.

بما أن الرسم البياني يُظهر كسب الحلقة المفتوحة A <sub>OL </sub> وليس حاصل ضربه β<sub> A<sub> OL</sub> ، فإن الشرط A<sub> OL</sub> = 1 / β يُحدد قيمة f <sub> 0  </sub> ديسيبل . يكون كسب التغذية الراجعة عند الترددات المنخفضة ولقيم A <sub>OL</sub> الكبيرة هو A <sub>FB </sub> ≈ 1 / β (انظر صيغة كسب التغذية الراجعة في بداية هذا القسم لحالة الكسب الكبير A <sub> OL</sub> )، لذا فإن طريقة مكافئة لإيجاد f<sub> 0  </sub> ديسيبل هي تحديد نقطة تقاطع كسب التغذية الراجعة مع كسب الحلقة المفتوحة. (يلزمنا التردد f<sub> 0  </sub> ديسيبل لاحقًا لإيجاد هامش الطور).

عند نقطة التقاطع هذه بين المكسبين عند التردد f 0  dB ، تتحقق معايير باركهاوزن تقريبًا في هذا المثال، ويُظهر مُضخِّم التغذية الراجعة ذروةً هائلةً في المكسب (ستكون لانهائيةً إذا كان β A OL = −1). بعد تردد المكسب الواحد f 0  dB ، يكون كسب الحلقة المفتوحة صغيرًا بما يكفي بحيث يكون A FBA OL (راجع الصيغة في بداية هذا القسم لحالة A OL الصغيرة ).

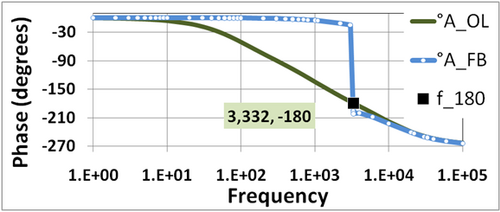

يوضح الشكل 7 مقارنة الطور المقابلة: يكون طور مضخم التغذية الراجعة قريبًا من الصفر حتى التردد f 180 حيث يكون طور كسب الحلقة المفتوحة -180 درجة. في هذه المنطقة، ينخفض ​​طور مضخم التغذية الراجعة فجأةً ليصبح مساويًا تقريبًا لطور مضخم الحلقة المفتوحة. (تذكر أن A FBA OL عندما تكون قيمة A OL صغيرة ).

بمقارنة النقاط المحددة في الشكلين 6 و7، يتضح أن تردد كسب الوحدة f₀ ديسيبل وتردد انعكاس الطور f₁₈ متقاربان جدًا في هذا المضخم، حيث f₁₈   f₀ ديسيبل 3.332 كيلوهرتز، مما يعني أن هامش الكسب وهامش الطور يكاد يكونان معدومين. وبالتالي، فإن المضخم مستقر على الحافة .

يوضح الشكلان 8 و9 هامش الكسب وهامش الطور لقيمة مختلفة للتغذية الراجعة β. تم اختيار عامل التغذية الراجعة أصغر من قيمته في الشكلين 6 و7، مما أدى إلى نقل الشرط |β A OL | = 1 إلى تردد أقل. في هذا المثال، 1/β = 77  ديسيبل، وعند الترددات المنخفضة A FB ≈ 77  ديسيبل أيضًا.

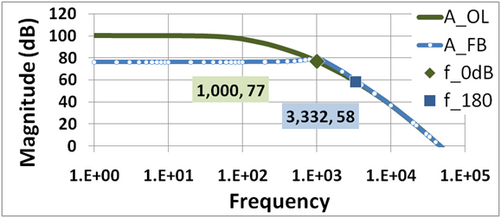

يوضح الشكل 8 مخطط الكسب. من الشكل 8، يتقاطع المنحنى 1/β مع منحنى AOL عند التردد f0 ديسيبل = 1 كيلوهرتز. لاحظ أن ذروة الكسب AFB بالقرب من f0 ديسيبل تكاد تختفي. [ ملاحظة 2 ] [ 9 ]

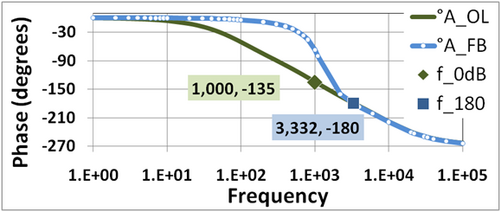

الشكل 9 هو مخطط الطور. باستخدام قيمة f 0  dB = 1  kHz التي تم الحصول عليها أعلاه من مخطط السعة في الشكل 8، فإن طور الحلقة المفتوحة عند f 0  dB هو -135 درجة، وهو هامش طور قدره 45 درجة فوق -180 درجة.

باستخدام الشكل 9، عند طور مقداره -180 °، تكون قيمة f180 = 3.332 كيلوهرتز (وهي نفس النتيجة التي تم التوصل إليها سابقًا، بالطبع [ ملاحظة 3 ] ). يبلغ كسب الحلقة المفتوحة من الشكل 8 عند f180 58 ديسيبل ، و1/β = 77 ديسيبل، لذا فإن هامش الكسب هو 19 ديسيبل.

لا يُعدّ الاستقرار المعيار الوحيد لاستجابة المُضخّم، وفي العديد من التطبيقات، يُعتبر الحصول على استجابة جيدة للخطوة مطلبًا أكثر صرامة من الاستقرار . وكقاعدة عامة ، تتطلب الاستجابة الجيدة للخطوة هامش طور لا يقل عن 45 درجة، وغالبًا ما يُنصح بهامش يزيد عن 70 درجة، خاصةً عندما يكون تباين المكونات الناتج عن تفاوتات التصنيع مشكلة. [ 9 ] انظر أيضًا مناقشة هامش الطور في مقالة استجابة الخطوة .

مخطط بودي

الشكل 10: مخطط السعة لمرشح إلكتروني من الرتبة العاشرة، مرسوم باستخدام راسمة بود

جهاز رسم بود هو أداة إلكترونية تشبه راسم الإشارة ، تُنتج مخطط بود، أو رسمًا بيانيًا، لكسب الجهد أو إزاحة الطور لدائرة كهربائية مُرسمة مقابل التردد في نظام تحكم تغذية راجعة أو مرشح. يوضح الشكل  10 مثالًا على ذلك. وهو مفيد للغاية لتحليل واختبار المرشحات واستقرار أنظمة التحكم التغذية الراجعة ، من خلال قياس ترددات القطع (القطع) وهوامش الكسب والطور.

هذا مطابق للوظيفة التي يؤديها محلل الشبكة الاتجاهية ، ولكن محلل الشبكة يستخدم عادة بترددات أعلى بكثير.

لأغراض التعليم والبحث، فإن رسم مخططات بود لوظائف النقل المعطاة يسهل الفهم بشكل أفضل والحصول على نتائج أسرع (انظر الروابط الخارجية).

يُعدّ كلٌّ من مخطط نايكويست ومخطط نيكولز من المخططات البيانية المرتبطة التي تعرض البيانات نفسها في نظامي إحداثيات مختلفين . وهما مخططان بارامتريان ، حيث يُمثّل التردد المدخلات، بينما يُمثّل كلٌّ من سعة وطور استجابة التردد المخرجات. يعرض مخطط نايكويست هذه البيانات في إحداثيات قطبية ، حيث تُمثّل السعة نصف القطر، والطور الزاوية. أما مخطط نيكولز، فيعرضها في إحداثيات مستطيلة، على مقياس لوغاريتمي .
