حافة مشطوفة

تحتاج هذه المقالة إلى مصادر إضافية للتحقق . يُرجى المساعدة في تحسين هذه المقالة بإضافة مصادر موثوقة . قد يتم الطعن في المواد غير الموثقة وإزالتها. البحث عن المصادر:  "Chamfer" – الأخبار  · الصحف  · الكتب  · العلماء  · JSTOR ( أبريل 2019 ) ( تعرف على كيفية ومتى تزيل هذه الرسالة )

الحافة المشطوفة ( / ˈʃæmfər / SHAM -fər أو / ˈ tʃæmfər / CHAM - fər ) هي حافة انتقالية بين وجهين لجسم ما. تُعرف أحيانًا بأنها شكل من أشكال الحواف المشطوفة ، وغالبًا ما يتم إنشاؤها بزاوية 45 درجة بين وجهين متجاورين بزاوية قائمة .

تُستخدم الحواف المشطوفة بشكل متكرر في التصنيع ، والنجارة ، والأثاث ، وقوالب الخرسانة ، والمرايا ، وتسهيل تجميع العديد من التصاميم الهندسية الميكانيكية .

في التصنيع، لا تُستخدم كلمة " شطبة " للإشارة إلى الحواف المشطوفة. يستخدم الميكانيكيون الحواف المشطوفة "لتسهيل" الحواف الحادة، سواء من أجل السلامة أو لمنع تلف الحواف.

يمكن في بعض الأحيان اعتبار الحافة المشطوفة نوعًا من أنواع الحواف، وغالبًا ما يتم استخدام المصطلحين بالتبادل.

في صناعة الأثاث، يكون لسان القبرة عبارة عن حافة مشطوفة تنتهي قبل القطعة بانحناء تدريجي إلى الخارج، تاركة بقية الحافة كزاوية قائمة. يمكن تشكيل الحواف المشطوفة إما داخل أو خارج الوجوه المجاورة لشيء أو غرفة.

بالمقارنة، فإن الفيليه ( ينطق /ˈfɪlɪt/ ، مثل " املأها " ) هو تقريب الزاوية الداخلية، والدائرية ( أو نصف القطر ) هي تقريب الزاوية الخارجية. ^[1]

تُستخدم الحواف المشطوفة في الأثاث مثل الطاولات وأسطح الطاولات لتسهيل حوافها ومنع الأشخاص من إصابة أنفسهم بكدمات في الزاوية الحادة. وعندما تكون الحواف مستديرة بدلاً من ذلك، تسمى حواف مستديرة . تُستخدم أحيانًا أدوات خاصة مثل مطاحن الحواف والمقاشط المشطوفة .

تُستخدم الحواف المشطوفة بشكل شائع في الهندسة المعمارية، سواء لأسباب وظيفية أو جمالية. على سبيل المثال، قاعدة تاج محل عبارة عن مكعب بزوايا مشطوفة، مما يخلق بصمة معمارية مثمنة . تتكون بوابته الكبيرة من أحجار قاعدة مشطوفة وحواف مشطوفة لشرفة أو إفريز مكافئ باتجاه السقف. ^[2]

العديد من كتل المدينة في برشلونة وفالنسيا ومدن أخرى مختلفة في إسبانيا ، وكذلك تايتشونغ ، وزوايا الشوارع ( أرصفة الشوارع ) في بونس، بورتوريكو ، مشطوفة الحواف. تم تصميم الشطب كزينة وتحديث للمساحة الحضرية في منطقة إيكسامبل أو منطقة التوسع في برشلونة في منتصف القرن التاسع عشر ، حيث تتبع المباني شطب الأرصفة والشوارع. يفتح هذا التصميم الرائد آفاقًا أوسع، ويوفر مناطق مشاة ممتعة ويسمح برؤية أكبر أثناء الانعطاف. يمكن أيضًا اعتباره للسماح بالانعطاف ليكون أكثر راحة إلى حد ما، حيث من المفترض أن السائقين لن يحتاجوا إلى التباطؤ كثيرًا عند القيام بالانعطاف كما سيكون عليهم إذا كانت الزاوية مربعة 90 درجة، ^{[ بحاجة لمصدر ]} على الرغم من أنه في برشلونة، تُستخدم معظم الزوايا المشطوفة كأماكن لوقوف السيارات أو مناطق تحميل وتفريغ، مما يترك حركة المرور لتجري كما هو الحال في زوايا الشوارع العادية بزاوية 90 درجة.

•
  البوابة الكبرى (داروازة روزا) بوابة تاج محل ، ذات زوايا برج مشطوفة
•
  مبنى مشطوف وزاوية شارع في باسيج دي جراسيا في برشلونة . هنا المبنى مشطوف لكن الرصيف/الشارع اتخذ تخطيطًا تقليديًا بزاوية 90 درجة، مما أدى إلى إزالة منطقة التحميل أو أماكن وقوف السيارات.
•
  التصميم الأصلي لمنطقة إيكسامبل في برشلونة ، يظهر الزوايا المشطوفة للمباني والشوارع.
•
  زوج من المباني الزاوية النموذجية ذات الحواف المشطوفة في وسط تايتشونغ .
•
  زاوية شارع ممهدة في مدينة بونس التاريخية في بورتوريكو

تُستخدم الحواف المشطوفة بشكل متكرر لتسهيل تجميع الأجزاء المصممة لتناسب التداخل أو للمساعدة في تجميع الأجزاء التي يتم إدخالها يدويًا. تتطلب المواد المرنة مثل أختام الطاقة السائلة عمومًا زاوية أقل عمقًا من 45 درجة، وغالبًا 20 درجة. في التجميعات، تُستخدم الحواف المشطوفة أيضًا لإزالة نصف قطر داخلي - ربما من أداة قطع، أو لإزالة ميزات أخرى، مثل حبة اللحام ، على جزء مجاور. هذا لأنه من الأسهل عمومًا تصنيعه وأسهل بكثير التحقق بدقة من أبعاد الحافة المشطوفة من نصف القطر، والأخطاء في ملف تعريف أي من نصف القطر يمكن أن تتسبب بخلاف ذلك في حدوث تداخل بين الأقطار قبل أن تتلامس الأسطح المستوية مع بعضها البعض. تعتبر الحواف المشطوفة ضرورية أيضًا للمكونات التي يتعامل معها البشر، لمنع الإصابات، وكذلك لمنع تلف المكونات الأخرى. هذا مهم بشكل خاص للمواد الصلبة، مثل معظم المعادن، وللتجميعات الثقيلة، مثل أدوات الضغط. بالإضافة إلى ذلك، فإن الحافة المشطوفة أكثر مقاومة بكثير من الحافة المربعة للصدمات الناتجة عن حواف أو زوايا أخرى أثناء التجميع أو التفكيك أو الصيانة.

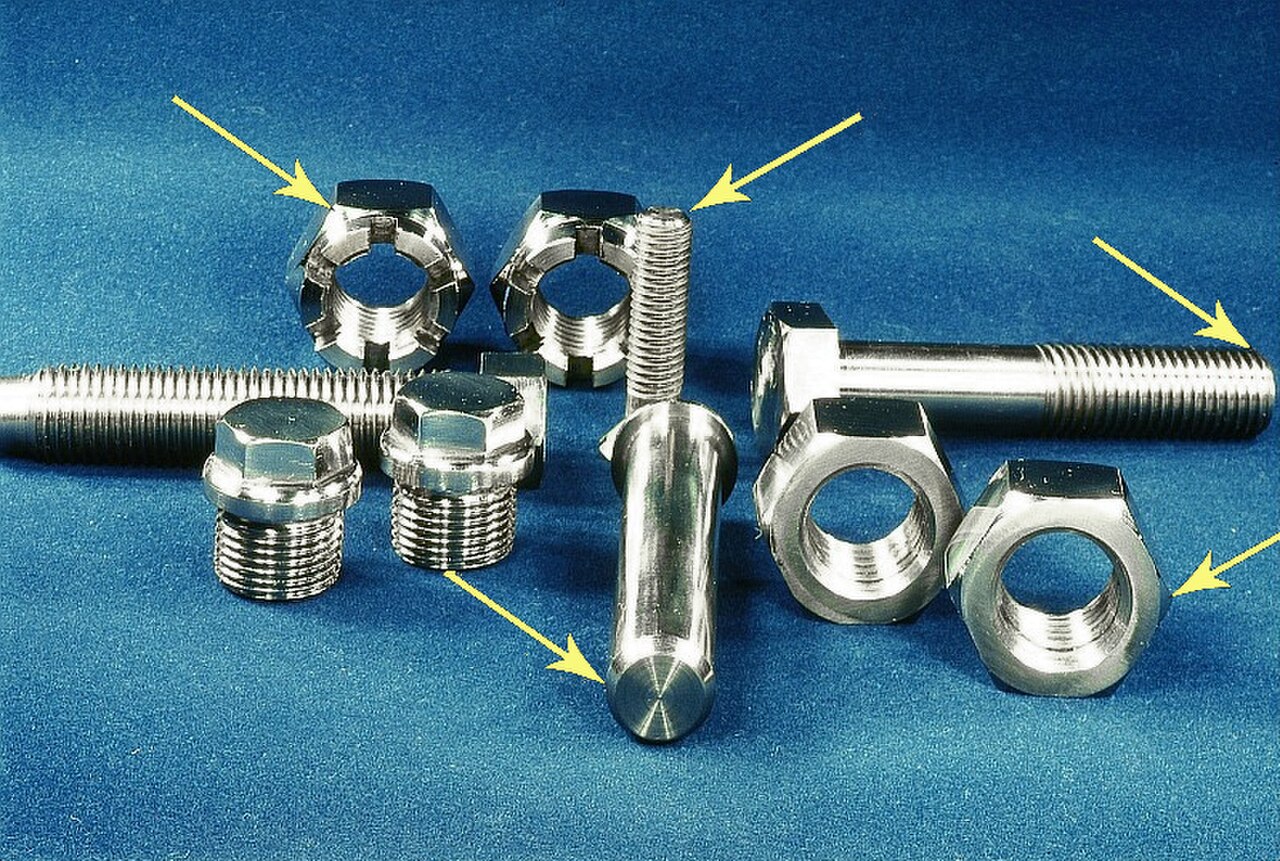

في عملية التصنيع، يكون الشطب عبارة عن قطع مائل عند أي حافة قائمة الزاوية لقطعة العمل ، مثل الثقوب؛ وأطراف القضبان والمسامير والدبابيس؛ وزوايا الحواف الطويلة للصفائح؛ وأي مكان آخر حيث يلتقي سطحان بزاوية حادة. يسهل الشطب التجميع، مثل إدخال البراغي في الثقوب أو الصواميل. كما يزيل الشطب الحواف الحادة مما يقلل بشكل كبير من احتمالية حدوث جروح وإصابات للأشخاص الذين يتعاملون مع القطعة المعدنية.

بعيدًا عن الجماليات، فإن عملية الشطب هي جزء من عملية تصنيع مرآة تلسكوب زجاجية مكافئة يدويًا. ^[3] قبل أن يتم طحن سطح القرص، يجب أولاً شطب الحواف لمنع تشقق الحواف. يمكن تحقيق ذلك عن طريق وضع القرص في وعاء معدني يحتوي على كربيد السيليكون وتدوير القرص بحركة اهتزازية. وبالتالي فإن الحصى سوف تتآكل من الحافة الحادة للزجاج. ^{[ بحاجة لمصدر ]}
