أنظمة الإطلاق العمودي

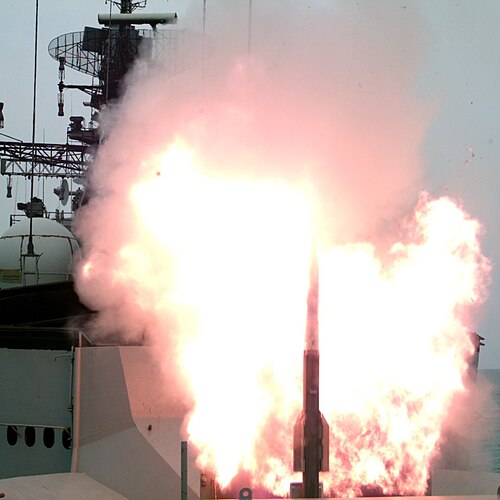

تتمثل إحدى مزايا نظام الإطلاق الساخن في أن الصاروخ يدفع نفسه خارج خلية الإطلاق باستخدام محركه الخاص، مما يلغي الحاجة إلى نظام منفصل لإخراج الصاروخ من أنبوب الإطلاق. وهذا يجعل نظام الإطلاق الساخن خفيفًا وصغيرًا واقتصاديًا نسبيًا في التطوير والإنتاج، لا سيما عند تصميمه حول صواريخ أصغر حجمًا. أما العيب المحتمل فهو أن عطلًا في الصاروخ قد يؤدي إلى تدمير أنبوب الإطلاق. تحتوي أنظمة الإطلاق العمودي الأمريكية للسفن السطحية على خلايا صواريخ مرتبة في شبكة بغطاء واحد لكل خلية، وهي أنظمة "إطلاق ساخن". يشتعل المحرك داخل الخلية أثناء الإطلاق، مما يستلزم وجود آلية لتصريف عادم الصاروخ. تستخدم فرنسا وإيطاليا وبريطانيا نظام سيلفر مماثلًا للإطلاق الساخن في نظام PAAMS .

تكمن ميزة نظام الإطلاق البارد في أمانه: ففي حال تعطل محرك الصاروخ أثناء الإطلاق، يستطيع النظام إخراج الصاروخ، مما يقلل أو يقضي على الخطر. ولهذا السبب، تُصمم منصات الإطلاق العمودية الروسية غالبًا بزاوية مائلة لضمان هبوط الصاروخ المعطل في الماء بدلًا من سطح السفينة. ومع ازدياد حجم الصاروخ، تتزايد فوائد الإطلاق بالإخراج. فبعد حجم معين، لا يمكن إشعال معزز الصاروخ بأمان داخل هيكل السفينة. وتُطلق معظم الصواريخ الباليستية العابرة للقارات والصواريخ الباليستية التي تُطلق من الغواصات بنظام الإطلاق البارد. وتنتج روسيا أنظمة شبكية وأنظمة دوارة بأكثر من صاروخ واحد لكل غطاء لنظام الإطلاق البارد. كما تستخدم روسيا نظام الإطلاق البارد في بعض أنظمة إطلاق الصواريخ العمودية، مثل نظام صواريخ تور .

تستخدم عائلة صواريخ الدفاع الجوي المعيارية المشتركة (CAMM) التابعة للمملكة المتحدة نظام إطلاق بارد مماثل، يُعرف باسم "الإطلاق العمودي الناعم"، وتُسوّق بنشاط لمزايا هذا النظام. يُتيح الإطلاق الناعم للصاروخ معدل اعتراض أقل، مما يسمح باشتباكات أقصر مدى، ويُقلل من البصمة الحرارية للسفينة، ويُحسّن الرؤية عن طريق جعل السفينة في حالة انبعاث حراري لعدة دقائق؛ والأهم من ذلك، أن غياب الانبعاث الحراري الساخن وتقليل الضغط على هيكل السفينة يُتيح خيارات أوسع لأنظمة الإطلاق، مثل قاذفة "مزرعة الفطر" الأخف وزنًا، مع إمكانية تركيبها في قاذفة Mark 41 الأثقل وزنًا في تكوين رباعي أو ثنائي (صاروخان أو أربعة صواريخ لكل خلية) كخيار مكلف، ولكنه أكثر كفاءة في استخدام المساحة. ^{[ 2 ] [ 3 ] [ 4 ] [ 5 ]}

تستخدم بعض السفن الحربية التابعة لبحرية جيش التحرير الشعبي الصيني نظام إطلاق حاويات متحدة المركز (CCL) يمكنه الإطلاق باستخدام كلٍ من طريقتي الإطلاق الساخن والبارد في وحدة الخلية، على متن المدمرة من طراز 052D والمدمرة من طراز 055. ^{[ 6 ]} ويُعرض نظام الإطلاق العالمي للتصدير. ^{[ 7 ]}

تستخدم السفن الصينية القديمة نظام إطلاق فردي: تستخدم المدمرات من النوع 052C نظام إطلاق بارد، بينما تستخدم الفرقاطات من النوع 054A نظام إطلاق ساخن.

في عام 2021، نشر مركز الدراسات العسكرية العدد الإجمالي لخلايا الإطلاق العمودي المستخدمة في أربعة عشر أسطولاً بحرياً تابعاً لحلف الناتو. النتائج معروضة أدناه.

خلايا نظام الإطلاق العمودي لـ 14 من القوات البحرية التابعة لحلف الناتو في عام 2020 (مركز الدراسات العسكرية) ^{[ 9 ]}

دولة	فئات السفن والعدد التقريبي لخلايا نظام الإطلاق العمودي	المجموع	خلايا الإطلاق العمودي ذات الطول المناسب للصواريخ الجوالة التي تُطلق من البحر (SLCM)
الولايات المتحدة	74 × 90/96 مدمرة من فئة أرلي بيرك 9 × 122 طراد من فئة تيكونديروجا مدمرتان من فئة زوموالت 80	8158	أكثر من 8700 صاروخ كروز بحري. لا يشمل ذلك أنظمة الإطلاق العمودي وأنظمة القتال الجوي على الغواصات .
إجمالي أوروبا	-	2392	688
المملكة المتحدة	6 × 48 مدمرة من النوع 45 فرقاطة من النوع 23 ، 13 × 32	704	-
فرنسا	فرقاطتان من فئة هورايزون 48 فرقاطة من فئة أكيتين 6 × 32	288	6 × 16 = 96 صاروخ كروز بحري تم نشرها على متن غواصات من فئة أكيتين
الدنمارك	سفينتان دعم من فئة أبسالون 36 3 × 56 فرقاطة من طراز إيفر هويتفيلدت	240	3 × 32 = 96 / لا يوجد مضاعف مشترك قصير المدى
إسبانيا	5 × 48 فرقاطة ألفارو دي بازان	240	5 × 48 = 240 / لا يوجد مصفوفة أحادية الجانب

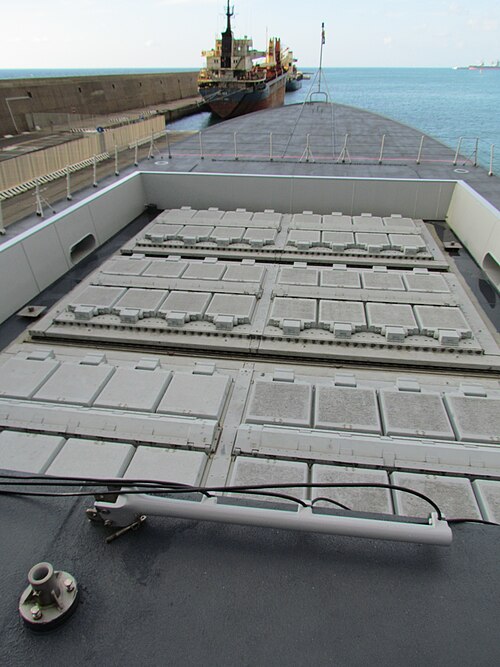

إيطاليا	2 × 48 فرقاطة من طراز أوريزونتي فرقاطة من طراز كارلو بيرجاميني 10 × 16 4 × 16 سفينة ثون دي ريفيل - سفينة دورية للمحيطات	320	لا يوجد SLCM
كندا	فرقاطة من فئة هاليفاكس 12 × 16	192	-
هولندا	4 × 40 فرقاطة من طراز De Zeven Provinciën فرقاطتان من فئة كاريل دورمان، كل منهما مزودة بـ 16 سفينة حربية	192	4 × 40 = 160 / لا يوجد مضاعف مشترك قصير المدى
ألمانيا	فرقاطة من فئة براندنبورغ 4 × 16 فرقاطة من فئة ساكسن 3 × 32	160	3 × 32 = 96 / لا يوجد مضاعف مشترك قصير المدى
ديك رومى	فرقاطتان من فئة بارباروس، كل منهما مزودة بثمانية سفن فرقاطتان من فئة صالح ريس 32 فرقاطة من الفئة G ذات 4 × 8	122	-
اليونان	فرقاطة من فئة هيدرا 4 × 16	64	-
النرويج	3 × 8، 1 × 16 فرقاطة من طراز فريدجوف نانسن	40	-
بلجيكا	فرقاطتان من فئة كاريل دورمان، كل منهما مزودة بـ 16 سفينة حربية	32	-
البرتغال	فرقاطتان من فئة كاريل دورمان، كل منهما مزودة بـ 16 سفينة حربية	32	-

ملاحظة: لا يشمل الجدول أعلاه قوات الناتو البحرية التي لا تمتلك أنظمة إطلاق عمودية، وهي ألبانيا، وكرواتيا، وإستونيا، وأيسلندا، ولاتفيا، وليتوانيا، ومقدونيا الشمالية، وبولندا، ورومانيا، وسلوفينيا.

 الجزائر

• فرقاطات من فئة El Radii - أومخونتو (32 خلية)

 أستراليا

• فرقاطة من فئة أنزاك - مارك 41 مود 16 (8 خلايا)
• مدمرة من فئة هوبارت - مارك 41 (48 خلية)
• فرقاطة من فئة هنتر - مارك 41 (32 خلية)

 البرازيل

• فرقاطة من فئة تامانداري – GWS-35 (12 خلية)

 تشيلي

• فرقاطة من فئة كاريل دورمان - مارك 48 مود 1 (16 خلية)
• الفرقاطة من النوع 23 – GWS-35 (32 خلية)
• فرقاطة من فئة أديلايد - مارك 41 مود 16 (8 خلايا)

 الصين

سطح

اعتبارًا من عام 2025، تمتلك البحرية الصينية ترسانة تضم أكثر من 4864 نظام إطلاق عمودي مثبت على السفن. ولا يشمل ذلك أنظمة الإطلاق العمودي الموجودة على الغواصات.

• المدمرة من النوع 055 – نظام إطلاق الحاويات المتحد المركز GJB 5860-2006 (112 خلية)
• المدمرة من النوع 052D – نظام إطلاق الحاويات المتحد المركز GJB 5860-2006 (64 خلية)
• المدمرة من النوع 052C – H/AJK-03 HHQ-9 (48 خلية)
• المدمرة من النوع 051C – 48N6E (48 خلية)
• المدمرة من النوع 051B – H/AKJ-16 (32 خلية)
• مدمرة من فئة سوفريميني – H/AKJ-16 (32 خلية)
• الفرقاطة من النوع 054B – H/AKJ-16 (32 خلية)
• الفرقاطة من النوع 054A – H/AKJ-16 (32 خلية)

 مصر

• تحيا مصر – سيلفر A43 (16 خلية)

 جمهورية الصين

• فرقاطة من فئة كانغ دينغ – نظام إطلاق عمودي عالي السرعة (32 خلية)

 فنلندا

• زورق صواريخ من فئة هامينا – أومخونتو (8 خلايا)
• طبقة ألغام هامينما – أومكونتو (8 خلايا)

 الهند

السطح (32 سفينة مع 1040 خلية)

• إن إس فيكرانت  – باراك 8 (64 خلية)
• إن إس فيكراماديتيا  – باراك 1 وباراك 8 (48 زنزانة)
• مدمرة من فئة فيساخاباتنام (4) – براهموس (16 خلية) وباراك 8 (32 خلية)
• المدمرة من فئة كولكاتا (3) – براهموس (16 خلية) وباراك 8 (32 خلية)
• المدمرة من فئة دلهي (3) - باراك 1 (32 خلية)
• مدمرة من فئة راجبوت (3) – براهموس (8 خلايا) و VL-SRSAM أو باراك 1 (16 خلية)
• الفرقاطة من فئة نيلجيري (3) – براهموس (8 خلايا) وباراك 8 (32 خلية)
• فرقاطة من فئة شيفاليك (3) – كلوب أو براهموس (8 خلايا) وباراك 1 (32 خلية)
• الفرقاطة من فئة تالوار (الدفعة الثالثة) (2) – براهموس (8 خلايا) وشتيل-1 (24 خلية)
• فرقاطة من فئة تالوار (الدفعة الأولى والثانية) (6) – كلوب أو براهموس (8 خلايا)
• فرقاطة من فئة براهمابوترا (3) - باراك 1 (24 خلية)

غواصة

• غواصة من فئة أريانت (2) - K-4 أو K-15 (4 خلايا)

 إيران

• كورفيت من فئة شهيد سليماني – SD-3 أو Navvab و Q-474 CMs (22 خلية)
• زورق هجوم سريع من فئة ذو الفقار - نواب (4 خلايا)

 أندونيسيا

• كورفيت من فئة بونغ تومو - VL MICA (16 خلية)
• فرقاطة من فئة مارتاديناتا – VL MICA (12 خلية)
• فرقاطة من فئة أحمد ياني - ياخونت VLS (4 خلايا) فرقاطة سابقة من فئة فان سبيك

 إسرائيل

• سعير 5 – سعير 6 – براك 1 براك 8 (2 × 32 خلية)

 اليابان

• مدمرة طائرات الهليكوبتر من فئة هيوجا - مارك 41 (16 خلية)
• مدمرة من فئة كونغو - مارك 41 (90 خلية)
• مدمرة من فئة أتاغو - مارك 41 (96 خلية)
• مدمرة من فئة مايا - مارك 41 (96 خلية)
• مدمرة من فئة موراسامي – مارك 41 (16 خلية) + مارك 48 (16 خلية)
• مدمرة من فئة تاكانامي - مارك 41 (32 خلية)
• مدمرة من فئة أكيزوكي - مارك 41 (32 خلية)
• مدمرة من فئة أساهي - مارك 41 (32 خلية)
• فرقاطة من فئة موغامي - مارك 41 (16 خلية)
• أسوكا - مارك 41 (8 خلايا)

 ماليزيا

• فرقاطة من فئة ليكيو - GWS-26 (16 خلية)

 المغرب

• محمد السادس – سيلفر A50 (16 خلية)

 نيوزيلندا

• فرقاطة من فئة أنزاك – GWS-35 (20 خلية)

 سلطنة عمان

• كورفيت من فئة الخريف - VL MICA (12 خلية)

 باكستان

• فئة توغريل - HQ16 (32 خلية)
• كورفيت من فئة بابور – GWS-35 (12 خلية)

 فيلبيني

• فرقاطة ميغيل مالفار - MICA ( 16 خلية)

 روسيا

سطح

• حاملة طائرات من فئة كوزنيتسوف – جرانيت (12 خلية) + كينجال (192 خلية)
• طراد حربي من فئة كيروف – جرانيت (20 خلية) + فورت/فورت-إم (96 خلية) + كينجال (128 خلية)
• طراد من فئة سلافا - حصن (64 خلية)
• مدمرة من طراز Udaloy – Kinzhal (64 خلية)
• فرقاطة من طراز Neustrashimy – Kinzhal (32 خلية)
• الفرقاطة من فئة الأدميرال غريغوروفيتش – 3S14 لكاليبرأو براهموس (8 خلايا) + 3S90M لـ 9M317M (24 خلية)
• الفرقاطة من فئة الأدميرال غورشكوف – 3S14 لكاليبر أو أونيكس (16 خلية) + نظام ريدوت لأنواع مختلفة من الصواريخ (32 خلية)
• فرقاطة من فئة جيبارد – 3S14 لكاليبر أو أونيكس (8 خلايا)
• كورفيت من فئة Steregushchy – Redut (12 خلية)
• كورفيت من فئة Gremyashchy – Redut (2 × 8 خلايا) + 3S14 لكاليبر أو أونيكس (8 خلايا)
• كورفيت من فئة Buyan-M – 3S14 لكاليبر أو أونيكس (8 خلايا)
• كورفيت من فئة كاراكورت – 3S14 لكاليبر أو أونيكس (8 خلايا)
• سفينة دورية من المشروع 22160E – 3S14 لكاليبر أو أونيكس (8 خلايا) ^{[ 10 ]}
• سفينة مرافقة من فئة كورسار – 3S14 لكاليبر (8 خلايا) ^{[ 11 ]}

غواصة

• غواصة من فئة أمور 950 – 3S14 لكاليبر أو براهموس (10 خلايا) ^{[ 12 ]}
• غواصة من فئة أوسكار – جرانيت (24 خلية) + آر بي كي-2 فيوجا (28 خلية)
• غواصة من فئة ياسين-إم – 3S14 لكاليبر (40 خلية) أو أونيكس (32 خلية) ^{[ 13 ]}
• غواصة من فئة تايفون – آر-39 ريف (20 خلية) ^{[ 14 ]}
• غواصة من فئة دلتا 3 - آر-29 فيسوتا (16 خلية) ^{[ 15 ]}
• غواصة من فئة دلتا الرابعة - R-29RMU Sineva أو R-29RM Shtil (16 خلية) ^{[ 16 ]}
• غواصة من فئة بوري – RSM-56 بولافا (16 خلية) ^{[ 17 ]}

 جنوب أفريقيا

• الفرقاطة من فئة فالور - أومخونتو (16 خلية)

 كوريا الجنوبية

سطح

• المدمرة غوانغايتو العظيم من فئة (KDX-I) - مارك 48 (16 خلية)
• المدمرة من فئة تشونغموجونغ يي سون شين (KDX-II) – مارك 41 (32 خلية) + نظام الإطلاق العمودي الكوري (K-VLS) (24 خلية / 32 خلية)
• المدمرة من فئة سيجونغ العظيم (KDX-III) – مارك 41 (80 خلية) + K-VLS (48 خلية)
• كاسحة ألغام من فئة نامبو – نظام الإطلاق العمودي K (4 خلايا)
• سفينة إنزال من فئة تشون وانغ بونغ – نظام الإطلاق العمودي K (4 خلايا)
• فرقاطة من فئة دايغو – نظام الإطلاق العمودي K (16 خلية)

غواصة

• غواصة من فئة دوسان آن تشانغهو – نظام الإطلاق العمودي K (10 خلايا)

 سنغافورة

• الفرقاطة من فئة فورميدابل - سيلفر (32 خلية)
• كورفيت من فئة النصر - باراك 1 (2 × 8 خلايا)
• سفينة مهام ساحلية من فئة الاستقلال - VL MICA-M (12 خلية)

 تايلاند

• فرقاطة من فئة ناريسوان - مارك 41 (8 خلايا)
• الفرقاطة من فئة بوميبول أدولياديج - مارك 41 (8 خلايا)
