درع شرائحي

زُودت بعض النماذج الأولى من دبابات مارك 1 البريطانية بدرع خارجي من الفولاذ والأسلاك "مضاد للقنابل اليدوية" وذيل توجيه. وقد تم التخلي عن هاتين الميزتين في النماذج اللاحقة.

كان الجيش الألماني (الفيرماخت) أول من استخدم الدروع الشبكية خلال الحرب العالمية الثانية ، حيث استخدم دروع "دراتجيفليشت-شورتزن " ( وتعني "مآزر شبكية سلكية") لتحصين دباباته ضد نيران المدفعية . ^{[ 3 ]} في مارس 1943، أمر أدولف هتلر بتجهيز جميع دبابات "شتورمجيشوتز" و "بانزر 3" و "بانزر 4" و "بانثر" الجديدة بدروع "شورتزن" إما من نوع الشبكة السلكية أو الصفائح الفولاذية. مع ذلك، لم يكن إنتاج الشبكة السلكية بكميات كبيرة سهلاً كسهولة إنتاج دروع " شورتزن " المصنوعة من الصفائح الفولاذية أو الدروع الجانبية. وبالمثل، زُودت دبابات الجيش الأحمر السوفيتي ، عند مواجهتها لقاذفة "بانزر فاوست "، بدروع "زنبركية" مصنوعة من ألواح شبكية معدنية موسعة .

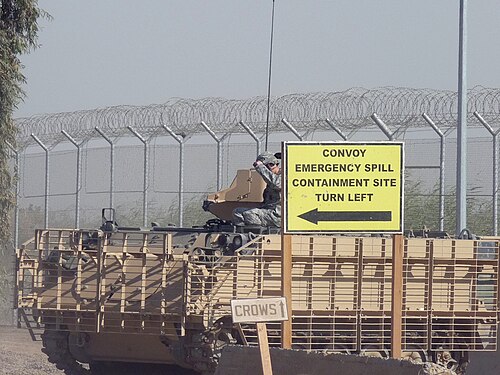

خلال حرب فيتنام ، شاع استخدام الدروع الشبكية على جوانب زوارق الدوريات الأمريكية. وتُعدّ المركبة CCB-18 مثالًا باقيًا من قوات النهر المتنقلة التي استخدمت هذا النوع من الدروع. ^{[ 4 ]} كما وُضعت أسوار سلكية على مركبات مثل M113 للتصدي لقذائف آر بي جي التابعة للفيتكونغ . أما المركبة السويدية Stridsvagn 103، التي تعود إلى الحقبة نفسها، فقد استخدمت شبكة معدنية أمامية أثقل بكثير للحماية من القذائف.

في العصر الحديث، استُخدمت الدروع الشبكية في جرافة كاتربيلر D9 R المدرعة التابعة لجيش الدفاع الإسرائيلي ، ومركبة بافالو MPV MRAP التابعة لقوات الحماية ، ومركبة سترايكر التابعة لشركة جنرال دايناميكس ، ومركبة BTR-4 الأوكرانية ، ومركبة المشاة القتالية واريور، [5] وناقلة الجنود المدرعة M113 ، ودبابة تشالنجر 2 ^{البريطانية ، ودبابة} ليوبارد 2A6 القتالية الرئيسية ، [ ^{6 ] ودبابات} T-62 الروسية . ^{[ 7 ]} يُفضّل استخدام الدروع الشبكية على الدروع التقليدية ذات الصفائح ليس فقط لفعاليتها ضد الرؤوس الحربية ذات الشحنة المشكلة، بل أيضاً لوزنها الأخف بكثير، مما يُحسّن من قدرة المركبة على المناورة. ^{[ 8 ]}

استُخدمت الدروع الشبكية لأول مرة على الجرافة المدرعة كاتربيلر D9 R التابعة لجيش الدفاع الإسرائيلي عام 2005، وتم تركيبها بأعداد كبيرة عام 2006. وفي نفس الفترة تقريبًا من عام 2005، اقترح فريق من الخبراء من مختبر أبحاث الجيش (ARL) وقيادة الاختبارات التطويرية ومركز أبردين للاختبار (ATC) استخدام الدروع الشبكية لحماية مركبة سترايكر من قذائف آر بي جي. ^{[ 9 ]} وفي غضون سبعة أيام، صمم مختبر أبحاث الجيش ومركز أبردين للاختبار النموذج الأولي الأول وأنتجه، والذي تم إنتاجه لاحقًا بكميات كبيرة في مصنع ليما للدبابات التابع للجيش في أوهايو، وتم تطبيقه على مختلف طرازات سترايكر. يتميز تصميم الدروع الشبكية بوضع القفص على بُعد 50 سم أمام المركبة، مما يسمح لرأس قذيفة آر بي جي بالانفجار على مسافة آمنة. ^{[ 2 ]} كما يُقال إن الدروع الشبكية على مركبات سترايكر فعالة ضد قذائف HEAT.

في عام 2007، طورت شركة بي إيه إي سيستمز نظام دروع شرائحية من الألومنيوم خفيف الوزن للغاية يُسمى LROD ، والذي استُخدم في البداية على مركبة بافالو متعددة الأغراض، وزُعم أنه يزن نصف وزن التصاميم الفولاذية المماثلة. ^{[ 5 ]} لاحقًا، جهزت بي إيه إي العديد من دبابات RG-31 التابعة للجيش الأمريكي بنسخة معدلة من نظام LROD، كما طورت النظام لمركباتها RG-33 ، وكايمان، وجيرف. وتُستخدم الدروع الشرائحية أيضًا في دبابات إم 1 أبرامز الأمريكية كجزء من سلسلة معدات النجاة في المناطق الحضرية ( TUSK ) الخاصة بحرب المدن. وفي الحرب الأهلية السورية ، جهز تنظيم الدولة الإسلامية في العراق والشام (داعش)، والجيش السوري الحر ، والجيش السوري مركباتهم المدرعة بدروع شرائحية محلية الصنع لحمايتها من تأثير قذائف آر بي جي.

في أغسطس/آب 2016، أدخلت روسيا دروعًا ذات شرائح معدنية طورتها شركتا NII Stali و Uralvagonzavod لزيادة حماية المركبات المدرعة الروسية ضد قذائف RPG وقذائف HEAT عديمة الارتداد بنسبة 55-60%. يمكن دمج هذه الدروع مع مجموعة متنوعة من المركبات السوفيتية القديمة والروسية، بما في ذلك BTR-50 و BTR-60 و BTR-70 و BTR-80 /82 و BTR-90 و BMP-1 و BMP-2 و BMP-3 و BRDM-2 و BRDM-3 و T-14 Armata ، حيث تضيف المجموعة الكاملة 1000 كيلوغرام (2200 رطل) من الوزن. ^{[ 10 ]}

تركيب علوي

في عام 2021، رُصدت دبابات روسية عديدة مزودة بدروع شبكية مؤقتة مثبتة على سطحها ، مصنوعة من شبكات فولاذية؛ ^{[ 11 ]} وقد أطلق عليها طاقم الدبابات الروسية اسم "كوزيريك أوت سولنتسا " ( بالروسية : козырек от солнца ، وتعني حرفيًا "واقيات الشمس")، ^{[ 12 ] [ 13 ]} وصرحت وزارة الدفاع الروسية في منتصف عام 2021 بأنها تهدف إلى تعزيز الحماية ضد "أنواع مختلفة من الأسلحة". ^{[ 13 ]} وفي ديسمبر 2021، نشر الجيش الأوكراني مقطع فيديو لتدريب عسكري دُمرت فيه مركبة قتال مدرعة (يبدو أنها ناقلة جنود مدرعة مزودة ببرج يشبه برج دبابة T-64 ) تحمل مثل هذه المعدات، وذلك بواسطة صاروخ جافلين. ^{[ 14 ]} وتضيف هذه التجهيزات وزنًا إلى الدبابة، وتزيد من حجمها المرئي، وتجعل دخول الطاقم وخروجه منها أكثر صعوبة. ^{[ 15 ]} في عام 2022، خلال الغزو الروسي لأوكرانيا حيث استُخدمت هذه الدروع في القتال، أُطلق عليها بازدراء اسم " أقفاص الحماية " ^{[ 16 ]} من قِبل مجتمعات الإنترنت الناطقة باللغة الإنجليزية، ومحللين عسكريين غربيين، ووزير الدفاع البريطاني ، بن والاس ، ^{[ 17 ]} معربين عن شكوكهم في فعاليتها على أرض الواقع، استنادًا إلى افتراض هؤلاء المحللين بأن الدروع صُممت على الأرجح في محاولة للتخفيف من خطر الصواريخ المضادة للدبابات التي تُطلق من الأعلى، مثل صاروخ جافلين FGM-148 ، وغيرها من الذخائر الهجومية من الأعلى . ^{[ 18 ]}

اقترح محللون آخرون إمكانية استخدامها كإجراء مضاد للرؤوس الحربية الحرارية التي تطلقها أسلحة مثل قاذفات آر بي جي-7 من الجو خلال القتال الحضري، أو الذخائر المتسكعة ، أو ضد هجمات الطائرات المسيرة، وذلك استجابةً للدروس المستفادة من حرب ناغورنو كاراباخ عام 2020 ^{[ 19 ]} والحرب الشيشانية الأولى . ^{[ 20 ]} ويشير عدم توحيد أنواع الأقفاص المؤقتة المصنوعة من شبكات وأسوار حديدية مختلفة إلى أنها مرتجلة إلى حد كبير من قبل أطقم الدبابات، وليست جزءًا من المعدات القياسية. ^{[ 21 ] [ 22 ]} وفي مايو 2022، أفادت وسائل إعلام روسية في مقابلات مع بعض طاقم الدبابات الروس العائدين من أوكرانيا أن أطقمهم أزالت الأقفاص في نهاية المطاف، لأنها كانت تعيق استخدام الرشاشات وأجهزة اللاسلكي، وتمنع الإخلاء في الوقت المناسب في حال اشتعال النيران في الدبابة. ^{[ 23 ]} بحلول صيف 2023، شوهدت دبابات أوكرانية متعددة مشاركة في الهجوم المضاد الأوكراني لعام 2023 مزودة بشاشات سقف متنوعة، بما في ذلك دبابة تشالنجر 2 ، على الرغم من أن معظمها استخدم الشباك بدلاً من الدروع الشبكية. ^{[ 24 ]}

في 16 أكتوبر/تشرين الأول 2023، خلال هجمات 7 أكتوبر/تشرين الأول ، ظهرت صور لدبابات ميركافا إسرائيلية وهي تُنشر بدروع شبكية، على الأرجح ردًا على خسارة دبابة ميركافا جراء انفجار رأس حربي من طراز PG7V أُلقي من طائرة مسيرة رباعية المراوح في 7 أكتوبر/تشرين الأول. ^{[ 25 ]} وعرضت حماس لقطات فيديو لضربتين ناجحتين على الأقل ضد دبابات ميركافا باستخدام طائرات مسيرة أسقطت عبوات ناسفة ورؤوسًا حربية من طراز RPG. ومع ذلك، يرى البعض أن الدروع الشبكية لا تغطي سوى البرج، مما يجعل أجزاء أخرى من الدبابة مكشوفة. ^{[ 26 ] [ 27 ]}

في 21 مارس 2024، أظهرت لقطات حديثة للغواصة تولا أنها مزودة بدروع قفصية لمنع هجمات الطائرات المسيرة، لتكون بذلك أول سفينة بحرية تحمل مثل هذا التعديل. ^{[ 28 ]}
