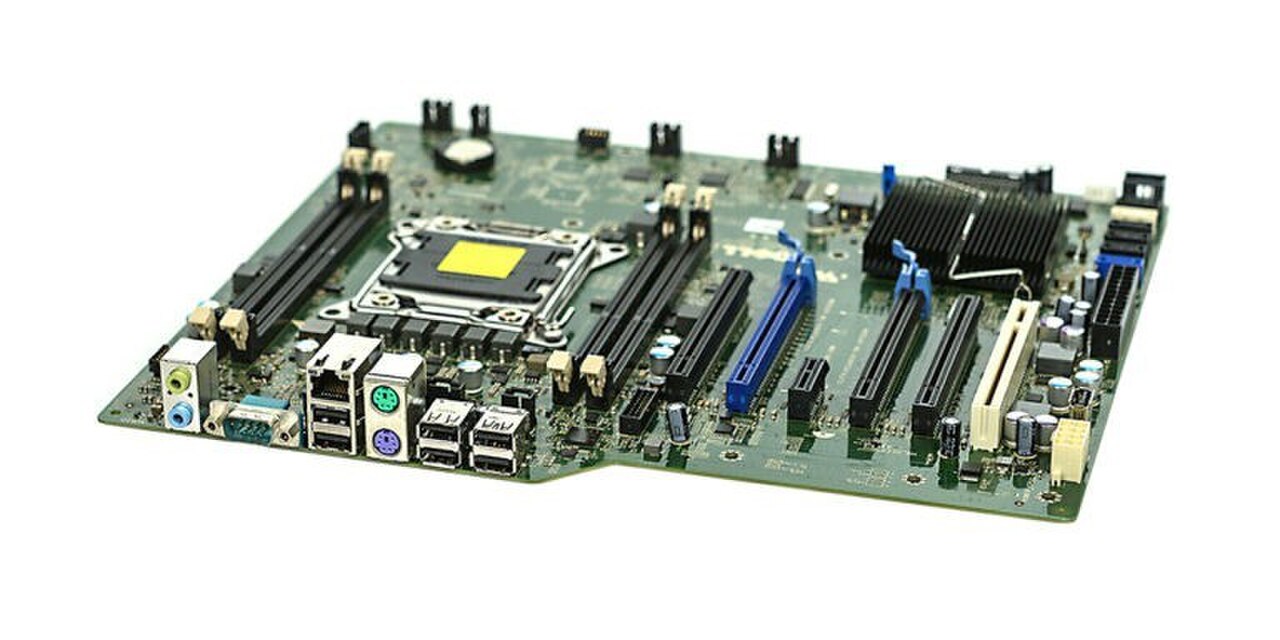

اللوحة الأم Dell Precision T3600 System، المستخدمة في محطات العمل الاحترافية CAD. تم تصنيعها في عام 2012

اللوحة الأم (وتسمى أيضًا اللوحة الرئيسية أو لوحة الدائرة الرئيسية أو MB أو اللوحة الأساسية أو لوحة النظام أو في أجهزة كمبيوتر Apple ، اللوحة المنطقية ) هي لوحة الدائرة المطبوعة الرئيسية (PCB) في أجهزة الكمبيوتر للأغراض العامة وغيرها من الأنظمة القابلة للتوسعة. وهي تحمل وتسمح بالاتصال بين العديد من المكونات الإلكترونية الحيوية للنظام، مثل وحدة المعالجة المركزية (CPU) والذاكرة ، وتوفر موصلات للأجهزة الطرفية الأخرى . على عكس اللوحة الخلفية ، تحتوي اللوحة الأم عادةً على أنظمة فرعية مهمة، مثل المعالج المركزي، ووحدات التحكم في الإدخال/الإخراج والذاكرة في مجموعة الشرائح ، وموصلات الواجهة ، والمكونات الأخرى المتكاملة للاستخدام العام.

تعني اللوحة الأم على وجه التحديد لوحة دوائر مطبوعة ذات إمكانيات توسعة. وكما يوحي الاسم، غالبًا ما يشار إلى هذه اللوحة باعتبارها أم جميع المكونات الملحقة بها، والتي غالبًا ما تتضمن الأجهزة الطرفية وبطاقات الواجهة واللوحات الفرعية : بطاقات الصوت وبطاقات الفيديو وبطاقات الشبكة ومحولات ناقل المضيف وبطاقات موالف التلفزيون وبطاقات IEEE 1394 ومجموعة متنوعة من المكونات المخصصة الأخرى.

وبالمثل، يصف مصطلح اللوحة الرئيسية جهازًا يحتوي على لوحة واحدة ولا يحتوي على أي توسعات أو قدرات إضافية، مثل لوحات التحكم في الطابعات الليزرية وأجهزة التلفزيون والغسالات والهواتف المحمولة وغيرها من الأنظمة المضمنة ذات قدرات التوسع المحدودة.

لوحة أم لجهاز كمبيوتر شخصي سطح المكتب من تسعينيات القرن العشرين؛ توضح المكونات والواجهات النموذجية الموجودة على اللوحة الأم. يتبع هذا الطراز عامل الشكل Baby AT ، المستخدم في العديد من أجهزة الكمبيوتر المكتبية في ذلك الوقت.

تاريخ

اللوحة الرئيسية لجهاز كمبيوتر NeXTcube (1990) مع المعالج الدقيق Motorola 68040 الذي يعمل بتردد 25 ميجاهرتز ومعالج الإشارات الرقمية Motorola 56001 بتردد 25 ميجاهرتز، والذي يمكن الوصول إليه مباشرة عبر موصل في الجزء الخلفي من العلبة

قبل اختراع المعالج الدقيق ، كانت وحدة المعالجة المركزية للحاسوب الرقمي تتكون من لوحات دوائر متعددة في علبة بطاقات مع مكونات متصلة بواسطة لوحة خلفية تحتوي على مجموعة من المقابس المترابطة التي يتم توصيل لوحات الدوائر بها. في التصميمات القديمة جدًا، كانت الأسلاك النحاسية هي الوصلات المنفصلة بين دبابيس موصل البطاقة، ولكن سرعان ما أصبحت لوحات الدوائر المطبوعة الممارسة القياسية. تم وضع وحدة المعالجة المركزية (CPU) والذاكرة والأجهزة الطرفية على لوحات دوائر مطبوعة فردية، والتي تم توصيلها باللوحة الخلفية.

في الأنظمة القديمة التي تعتمد على المعالجات الدقيقة، كانت وحدة المعالجة المركزية وبعض الدوائر الداعمة تتناسب مع لوحة وحدة المعالجة المركزية واحدة، مع الذاكرة والأجهزة الطرفية على لوحات إضافية، وكلها متصلة باللوحة الخلفية. إن ناقل S-100 الذي ظهر في سبعينيات القرن العشرين هو مثال على هذا النوع من أنظمة اللوحة الخلفية.

كانت أشهر أجهزة الكمبيوتر في الثمانينيات مثل Apple II و IBM PC قد نشرت مخططات تخطيطية ووثائق أخرى سمحت بالهندسة العكسية السريعة واستبدال اللوحات الأم من قبل جهات خارجية. كانت العديد من اللوحات الأم مخصصة عادةً لبناء أجهزة كمبيوتر جديدة متوافقة مع النماذج الأولية، وكانت تقدم أداءً إضافيًا أو ميزات أخرى وكانت تُستخدم لترقية المعدات الأصلية للشركة المصنعة.

خلال أواخر الثمانينيات وأوائل التسعينيات، أصبح من الاقتصادي نقل عدد متزايد من الوظائف الطرفية إلى اللوحة الأم. في أواخر الثمانينيات، بدأت اللوحات الأم لأجهزة الكمبيوتر الشخصية في تضمين دوائر متكاملة مفردة (تسمى أيضًا شرائح الإدخال والإخراج الفائقة ) قادرة على دعم مجموعة من الأجهزة الطرفية منخفضة السرعة: لوحة مفاتيح وفأرة PS/2 ، ومحرك الأقراص المرنة ، والمنافذ التسلسلية ، والمنافذ الموازية . بحلول أواخر التسعينيات، تضمنت العديد من اللوحات الأم لأجهزة الكمبيوتر الشخصية وظائف صوت وفيديو وتخزين وشبكات مدمجة عالية الجودة للمستهلك دون الحاجة إلى أي بطاقات توسعة على الإطلاق؛ عادةً ما احتفظت الأنظمة المتطورة للألعاب ثلاثية الأبعاد والرسومات الحاسوبية ببطاقة الرسومات فقط كمكون منفصل. كانت أجهزة الكمبيوتر الشخصية ومحطات العمل والخوادم أكثر عرضة للاحتياج إلى بطاقات توسعة، إما لوظائف أكثر قوة أو لسرعات أعلى؛ غالبًا ما تحتوي هذه الأنظمة على عدد أقل من المكونات المضمنة.

كانت أجهزة الكمبيوتر المحمولة وأجهزة الكمبيوتر المحمولة التي تم تطويرها في تسعينيات القرن العشرين تتضمن الأجهزة الطرفية الأكثر شيوعًا. وقد شمل ذلك حتى اللوحات الأم التي لا تحتوي على مكونات قابلة للترقية، وهو الاتجاه الذي استمر مع طرح أنظمة أصغر حجمًا بعد مطلع القرن (مثل الكمبيوتر اللوحي وأجهزة الكمبيوتر المحمولة الصغيرة ). كما تم دمج الذاكرة والمعالجات ووحدات التحكم في الشبكة ومصدر الطاقة والتخزين في بعض الأنظمة.

تصميم

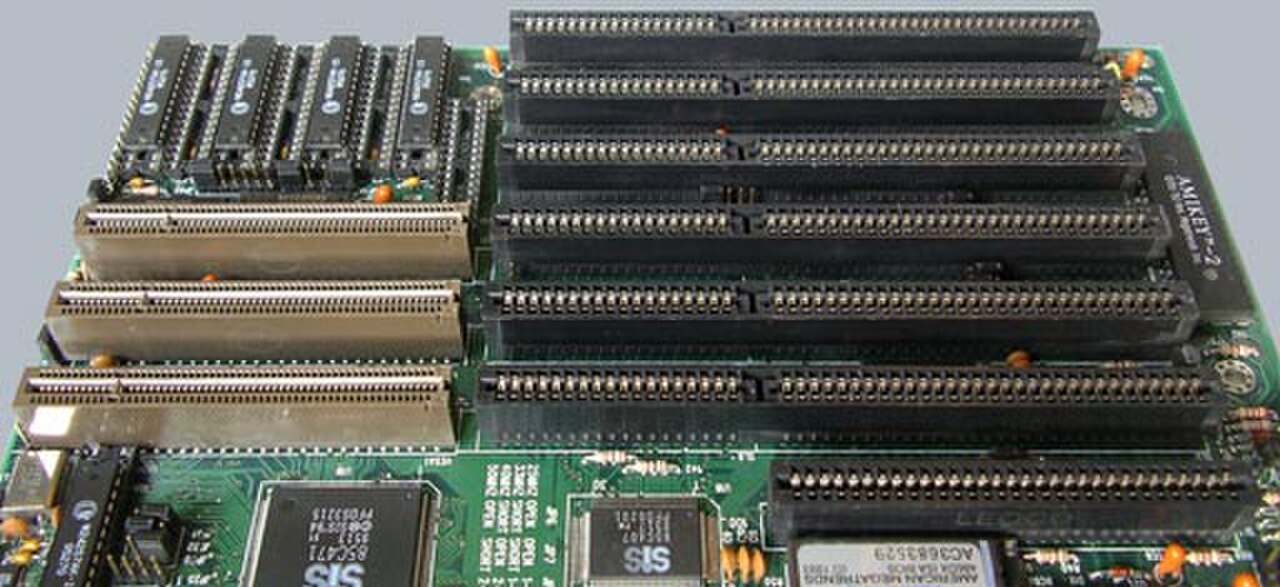

اللوحة الأم Octek Jaguar V من عام 1993. [1] تحتوي هذه اللوحة على عدد قليل من الأجهزة الطرفية المدمجة، كما يتضح من الفتحات الستة المخصصة لبطاقات ISA وعدم وجود موصلات واجهة خارجية مدمجة أخرى. لاحظ أن موصل لوحة المفاتيح AT الكبير في الخلف الأيمن هو واجهتها الطرفية الوحيدة.
اللوحة الأم لهاتف Samsung Galaxy SII ؛ يتم دمج جميع وظائف الجهاز تقريبًا في لوحة صغيرة جدًا.

توفر اللوحة الأم التوصيلات الكهربائية التي تتواصل من خلالها المكونات الأخرى للنظام. وعلى عكس اللوحة الخلفية، تحتوي اللوحة الأم أيضًا على وحدة المعالجة المركزية وتستضيف أنظمة فرعية وأجهزة أخرى.

يشتمل الكمبيوتر المكتبي النموذجي على معالج دقيق وذاكرة رئيسية ومكونات أساسية أخرى متصلة باللوحة الأم. يمكن توصيل مكونات أخرى مثل التخزين الخارجي ووحدات التحكم لعرض الفيديو والصوت والأجهزة الطرفية باللوحة الأم كبطاقات توصيل أو عبر كابلات؛ في أجهزة الكمبيوتر الدقيقة الحديثة، أصبح من الشائع بشكل متزايد دمج بعض هذه الأجهزة الطرفية في اللوحة الأم نفسها.

أحد المكونات المهمة للوحة الأم هو مجموعة الشرائح الداعمة للمعالج الدقيق ، والتي توفر الواجهات الداعمة بين وحدة المعالجة المركزية والناقلات المختلفة والمكونات الخارجية. تحدد مجموعة الشرائح هذه، إلى حد ما، ميزات وقدرات اللوحة الأم.

تتضمن اللوحات الأم الحديثة ما يلي:

بالإضافة إلى ذلك، تشتمل جميع اللوحات الأم تقريبًا على منطق وموصلات لدعم أجهزة الإدخال المستخدمة بشكل شائع، مثل USB لأجهزة الماوس ولوحات المفاتيح . تشتمل أجهزة الكمبيوتر الشخصية المبكرة مثل Apple II و IBM PC فقط على هذا الدعم الطرفي الضئيل على اللوحة الأم. في بعض الأحيان، تم أيضًا دمج أجهزة واجهة الفيديو في اللوحة الأم؛ على سبيل المثال، في Apple II ونادرًا ما يتم دمجها في أجهزة الكمبيوتر المتوافقة مع IBM مثل IBM PCjr . تم توفير أجهزة طرفية إضافية مثل وحدات تحكم القرص والمنافذ التسلسلية كبطاقات توسعة.

نظرًا للقوة الحرارية العالية لتصميم وحدات المعالجة المركزية ومكونات الكمبيوتر عالية السرعة، فإن اللوحات الأم الحديثة تتضمن دائمًا تقريبًا مشعات حرارية ونقاط تثبيت للمراوح لتبديد الحرارة الزائدة.

عامل الشكل

يتم إنتاج اللوحات الأم في مجموعة متنوعة من الأحجام والأشكال تسمى عوامل الشكل ، بعضها خاص بمصنعي أجهزة الكمبيوتر الفردية. ومع ذلك، فإن اللوحات الأم المستخدمة في الأنظمة المتوافقة مع IBM مصممة لتناسب أحجام مختلفة من الهياكل . اعتبارًا من عام 2024 ، تستخدم معظم اللوحات الأم لأجهزة الكمبيوتر المكتبية عامل الشكل القياسي ATX - حتى تلك الموجودة في أجهزة كمبيوتر Macintosh و Sun ، والتي لم يتم بناؤها من مكونات أساسية. يجب أن يتطابق عامل شكل اللوحة الأم ووحدة إمداد الطاقة (PSU) للهيكل، على الرغم من أن بعض اللوحات الأم ذات عامل الشكل الأصغر من نفس العائلة ستناسب الهياكل الأكبر. على سبيل المثال، عادةً ما تستوعب هيكل ATX لوحة أم microATX . تستخدم أجهزة الكمبيوتر المحمولة عمومًا اللوحات الأم المتكاملة للغاية والمصغرة والمخصصة. هذا هو أحد الأسباب التي تجعل أجهزة الكمبيوتر المحمولة صعبة الترقية ومكلفة لإصلاحها. غالبًا ما يتطلب فشل أحد مكونات الكمبيوتر المحمول استبدال اللوحة الأم بالكامل، والتي تكون عادةً أكثر تكلفة من اللوحة الأم لسطح المكتب.

مقابس وحدة المعالجة المركزية

مقبس وحدة المعالجة المركزية (وحدة المعالجة المركزية) أو الفتحة عبارة عن مكون كهربائي يتم توصيله بلوحة دوائر مطبوعة (PCB) ومصمم لاستيعاب وحدة المعالجة المركزية (وتسمى أيضًا المعالج الدقيق). إنه نوع خاص من مقبس الدائرة المتكاملة المصمم لعدد كبير جدًا من الدبابيس. يوفر مقبس وحدة المعالجة المركزية العديد من الوظائف، بما في ذلك الهيكل المادي لدعم وحدة المعالجة المركزية، ودعم المبدد الحراري، وتسهيل الاستبدال (بالإضافة إلى تقليل التكلفة)، والأهم من ذلك، تكوين واجهة كهربائية مع كل من وحدة المعالجة المركزية ولوحة الدوائر المطبوعة. يمكن العثور على مقابس وحدة المعالجة المركزية على اللوحة الأم غالبًا في معظم أجهزة الكمبيوتر المكتبية والخادمة (تستخدم أجهزة الكمبيوتر المحمولة عادةً وحدات معالجة مركزية مثبتة على السطح)، وخاصة تلك القائمة على بنية Intel x86 . يجب أن يدعم نوع مقبس وحدة المعالجة المركزية وشريحة اللوحة الأم سلسلة وحدة المعالجة المركزية والسرعة.

الأجهزة الطرفية المتكاملة

رسم تخطيطي للوحة الأم من أوائل العقد الأول من القرن الحادي والعشرين، والتي تدعم العديد من وظائف الأجهزة الطرفية الموجودة على اللوحة بالإضافة إلى العديد من فتحات التوسعة

مع الانخفاض المستمر في تكاليف وحجم الدوائر المتكاملة ، أصبح من الممكن الآن تضمين دعم العديد من الأجهزة الطرفية على اللوحة الأم. من خلال الجمع بين العديد من الوظائف على لوحة واحدة ، يمكن تقليل الحجم المادي والتكلفة الإجمالية للنظام؛ وبالتالي فإن اللوحات الأم عالية التكامل تحظى بشعبية خاصة في أجهزة الكمبيوتر ذات الحجم الصغير والميزانية.

فتحات البطاقات الطرفية

ستحتوي اللوحة الأم النموذجية على عدد مختلف من التوصيلات اعتمادًا على المعيار وعامل الشكل .

عادةً ما تحتوي اللوحة الأم القياسية الحديثة ATX على منفذين أو ثلاثة منافذ PCI-Express x16 لبطاقة الرسومات، وفتحة PCI واحدة أو اثنتين قديمتين لبطاقات التوسعة المختلفة، وفتحة PCI-E x1 واحدة أو اثنتين (التي حلت محل PCI ). ستحتوي اللوحة الأم القياسية EATX على منفذين إلى أربعة منافذ PCI-E x16 لبطاقات الرسومات، وعدد متفاوت من فتحات PCI وPCI-E x1. يمكن أن تحتوي أحيانًا أيضًا على فتحة PCI-E x4 (تختلف باختلاف العلامة التجارية والطراز).

تحتوي بعض اللوحات الأم على فتحتين PCI-E x16 أو أكثر، للسماح بأكثر من شاشتين دون الحاجة إلى أجهزة خاصة، أو استخدام تقنية رسوميات خاصة تسمى SLI (لشركة Nvidia ) و Crossfire (لشركة AMD ). تسمح هذه التقنية بربط 2 إلى 4 بطاقات رسوميات معًا، للسماح بأداء أفضل في مهام الحوسبة الرسومية المكثفة، مثل الألعاب وتحرير الفيديو وما إلى ذلك.

في اللوحات الأم الأحدث، فتحات M.2 مخصصة لوحدة تحكم SSD و/أو واجهة الشبكة اللاسلكية .

درجة الحرارة والموثوقية

اللوحة الأم لجهاز كمبيوتر محمول من سلسلة Vaio E (على اليمين)
لوحة أم microATX بها بعض المكثفات المعيبة

يتم تبريد اللوحات الأم بشكل عام بالهواء مع وجود مشتتات حرارية مثبتة غالبًا على شرائح أكبر في اللوحات الأم الحديثة. [4] يمكن أن يتسبب التبريد غير الكافي أو غير المناسب في تلف المكونات الداخلية للكمبيوتر أو يتسبب في تعطله . كان التبريد السلبي ، أو مروحة واحدة مثبتة على مصدر الطاقة ، كافياً للعديد من وحدات المعالجة المركزية لأجهزة الكمبيوتر المكتبية حتى أواخر التسعينيات؛ منذ ذلك الحين، تطلبت معظمها مراوح وحدة المعالجة المركزية مثبتة على مشتتات حرارية ، بسبب ارتفاع سرعات الساعة واستهلاك الطاقة. تحتوي معظم اللوحات الأم على موصلات لمراوح كمبيوتر إضافية وأجهزة استشعار درجة حرارة متكاملة للكشف عن درجات حرارة اللوحة الأم ووحدة المعالجة المركزية وموصلات مروحة قابلة للتحكم يمكن لنظام BIOS أو نظام التشغيل استخدامها لتنظيم سرعة المروحة. [5] بدلاً من ذلك، يمكن لأجهزة الكمبيوتر استخدام نظام تبريد مائي بدلاً من العديد من المراوح.

تتميز بعض أجهزة الكمبيوتر ذات الحجم الصغير وأجهزة المسرح المنزلي المصممة للعمل الهادئ والموفر للطاقة بتصميمات بدون مراوح. ويتطلب هذا عادةً استخدام وحدة معالجة مركزية منخفضة الطاقة، فضلاً عن تخطيط دقيق للوحة الأم والمكونات الأخرى للسماح بوضع المشتت الحراري.

وجدت دراسة أجريت عام 2003 أن بعض الأعطال الزائفة للكمبيوتر ومشاكل الموثوقية العامة، بدءًا من تشوهات صورة الشاشة إلى أخطاء القراءة والكتابة في الإدخال/ الإخراج ، لا يمكن أن تُعزى إلى البرامج أو الأجهزة الطرفية ولكن إلى المكثفات القديمة على اللوحات الأم للكمبيوتر الشخصي. [6] وفي النهاية، تبين أن هذا كان نتيجة لتركيبة إلكتروليت معيبة، [7] وهي مشكلة تسمى طاعون المكثف .

تستخدم اللوحات الأم الحديثة مكثفات كهروليتية لتصفية طاقة التيار المستمر الموزعة حول اللوحة. تتقدم هذه المكثفات في العمر بمعدل يعتمد على درجة الحرارة، حيث تتبخر إلكتروليتاتها القائمة على الماء ببطء. يمكن أن يؤدي هذا إلى فقدان السعة والأعطال اللاحقة للوحة الأم بسبب عدم استقرار الجهد . في حين أن معظم المكثفات مصنفة لمدة 2000 ساعة من التشغيل عند 105 درجة مئوية (221 درجة فهرنهايت)، [8] فإن عمرها التصميمي المتوقع يتضاعف تقريبًا لكل 10 درجات مئوية (18 درجة فهرنهايت) أقل من ذلك. عند 65 درجة مئوية (149 درجة فهرنهايت) يمكن توقع عمر افتراضي يتراوح من 3 إلى 4 سنوات. ومع ذلك، تقدم العديد من الشركات المصنعة مكثفات دون المستوى، [9] مما يقلل بشكل كبير من متوسط ​​العمر المتوقع. يؤدي التبريد غير الكافي للهيكل وارتفاع درجات الحرارة حول مقبس وحدة المعالجة المركزية إلى تفاقم هذه المشكلة. باستخدام المنفاخات العلوية، يمكن إبقاء مكونات اللوحة الأم أقل من 95 درجة مئوية (203 درجة فهرنهايت)، مما يضاعف عمر اللوحة الأم بشكل فعال.

من ناحية أخرى، تستخدم اللوحات الأم متوسطة المدى وعالية الجودة المكثفات الصلبة حصريًا. لكل 10 درجات مئوية أقل، يتم ضرب متوسط ​​عمرها الافتراضي تقريبًا بثلاثة أضعاف، مما ينتج عنه عمر افتراضي أعلى بمقدار 6 مرات عند 65 درجة مئوية (149 درجة فهرنهايت). [10] يمكن تصنيف هذه المكثفات للعمل لمدة 5000 أو 10000 أو 12000 ساعة عند 105 درجة مئوية (221 درجة فهرنهايت)، مما يزيد من العمر المتوقع بالمقارنة بالمكثفات الصلبة القياسية.

في أجهزة الكمبيوتر المكتبية وأجهزة الكمبيوتر المحمولة، تعتمد حلول تبريد اللوحة الأم ومراقبتها عادةً على شريحة إدخال/إخراج فائقة أو وحدة تحكم مدمجة .

التمهيد

تحتوي اللوحات الأم على ذاكرة ROM (ولاحقًا ذاكرة EPROM و EEPROM و NOR flash ) التي تخزن البرامج الثابتة التي تقوم بتشغيل الأجهزة وتشغيل نظام التشغيل من جهاز طرفي . تأتي مصطلحات التمهيد والإقلاع من عبارة "رفع نفسك من خلال أحزمة التمهيد الخاصة بك". [11]

استخدمت أجهزة الكمبيوتر الصغيرة مثل Apple II وIBM PC شرائح ذاكرة القراءة فقط مثبتة في مقابس على اللوحة الأم. عند التشغيل، تقوم وحدة المعالجة المركزية بتحميل عداد البرامج الخاص بها بعنوان ذاكرة القراءة فقط للتشغيل وتبدأ في تنفيذ التعليمات من ذاكرة القراءة فقط للتشغيل. تعمل هذه التعليمات على تهيئة واختبار أجهزة النظام، وعرض معلومات النظام على الشاشة، وإجراء فحوصات ذاكرة الوصول العشوائي ، ثم محاولة تشغيل نظام التشغيل من جهاز طرفي. إذا لم يتوفر أي جهاز طرفي يحتوي على نظام تشغيل، فسيقوم الكمبيوتر بتنفيذ المهام من مخازن ذاكرة القراءة فقط الأخرى أو عرض رسالة خطأ، اعتمادًا على طراز وتصميم الكمبيوتر. على سبيل المثال، كان كل من Apple II وIBM PC الأصلي مزودين بلغة Cassette BASIC (ROM BASIC) وسيبدأان ذلك إذا لم يكن من الممكن تحميل نظام التشغيل من القرص المرن أو القرص الصلب.

تحتوي برامج التشغيل الثابتة في تصميمات اللوحات الأم المتوافقة مع أجهزة كمبيوتر IBM الحديثة إما على BIOS ، كما كانت ذاكرة القراءة فقط للتمهيد على أجهزة كمبيوتر IBM الأصلية، أو UEFI . UEFI هو خليفة BIOS الذي أصبح شائعًا بعد أن بدأت Microsoft في مطالبة النظام بإصدار شهادة لتشغيل Windows 8. [ 12] [13]

عند تشغيل الكمبيوتر، يقوم برنامج التشغيل الثابت باختبار وتكوين الذاكرة والدوائر الإلكترونية والأجهزة الطرفية. قد يتضمن اختبار التشغيل الذاتي (POST) هذا اختبار بعض الأشياء التالية:
