مدخنة

تحتاج هذه المقالة إلى مصادر إضافية للتحقق . يُرجى المساعدة في تحسين هذه المقالة بإضافة مصادر موثوقة . قد يتم الطعن في المواد غير الموثقة وإزالتها. البحث عن المصادر:  "مدخنة" – أخبار  · صحف  · كتب  · باحث  · JSTOR ( مارس 2013 ) ( تعرف على كيفية ومتى تزيل هذه الرسالة )

المدخنة هي بنية تهوية معمارية مصنوعة من البناء أو الطين أو المعدن تعمل على عزل غازات العادم السامة الساخنة أو الدخان الناتج عن الغلاية أو الموقد أو الفرن أو المحرقة أو المدفأة عن مناطق المعيشة البشرية. تكون المداخن عمودية عادةً، أو أقرب ما يمكن إلى العمودية، لضمان تدفق الغازات بسلاسة، وسحب الهواء إلى الاحتراق فيما يُعرف بالمدخنة أو تأثير المدخنة . تسمى المساحة الموجودة داخل المدخنة بالمدخنة . توجد المداخن بجوار مصافي التكرير الصناعية الكبيرة أو مرافق احتراق الوقود الأحفوري أو جزء من المباني أو القاطرات البخارية والسفن.

في الولايات المتحدة ، يشير مصطلح صناعة المداخن إلى التأثيرات البيئية لحرق الوقود الأحفوري من قبل المجتمع الصناعي، بما في ذلك صناعة الكهرباء خلال تاريخها المبكر. يُستخدم مصطلح المداخن (عامية، مكدس ) أيضًا عند الإشارة إلى مداخن القاطرات أو مداخن السفن ، ويمكن أيضًا استخدام مصطلح القمع ^{. [1] [2]}

يؤثر ارتفاع المدخنة على قدرتها على نقل غازات الاحتراق إلى البيئة الخارجية من خلال تأثير المداخن . بالإضافة إلى ذلك، فإن انتشار الملوثات على ارتفاعات أعلى يمكن أن يقلل من تأثيرها على المناطق المحيطة المباشرة. يمكن أن يؤدي انتشار الملوثات على مساحة أكبر إلى تقليل تركيزاتها وتسهيل الامتثال للحدود التنظيمية.

يعود استخدام المداخن الصناعية إلى الرومان ، الذين كانوا يسحبون الدخان من مخابزهم بأنابيب مدمجة في الجدران. ومع ذلك، ظهرت المداخن المنزلية لأول مرة في المساكن الكبيرة في شمال أوروبا في القرن الثاني عشر. أقدم مثال باقٍ للمدخنة الإنجليزية موجود في حصن قلعة كونيسبورو في يوركشاير ، والذي يعود تاريخه إلى عام 1185 م، ^[3] لكنها لم تصبح شائعة في المنازل حتى القرنين السادس عشر والسابع عشر. ^{[4] كانت} أغطية الدخان طريقة مبكرة لجمع الدخان في مدخنة. كانت هذه عادةً أوسع بكثير من المداخن الحديثة وتبدأ مرتفعًا نسبيًا فوق النار، مما يعني أن المزيد من الحرارة يمكن أن تتسرب إلى الغرفة. نظرًا لأن الهواء الصاعد عبر العمود كان أكثر برودة، فقد يمكن صنعها من مواد أقل مقاومة للحريق. كانت خطوة أخرى في تطوير المداخن هي استخدام الأفران المدمجة التي سمحت للأسرة بالخبز في المنزل. أصبحت المداخن الصناعية شائعة في أواخر القرن الثامن عشر.

كانت المداخن في المساكن العادية تُبنى في البداية من الخشب والجص أو الطين. ومنذ ذلك الحين، كانت المداخن تُبنى تقليديًا من الطوب أو الحجر، سواء في المباني الصغيرة أو الكبيرة. كانت المداخن المبكرة مصنوعة من الطوب البسيط. وفي وقت لاحق، تم بناء المداخن بوضع الطوب حول بطانات البلاط. للتحكم في التيارات الهوائية الهابطة، يتم أحيانًا وضع أغطية التهوية (غالبًا ما تسمى أواني المداخن ) ذات التصميمات المتنوعة أعلى المداخن.

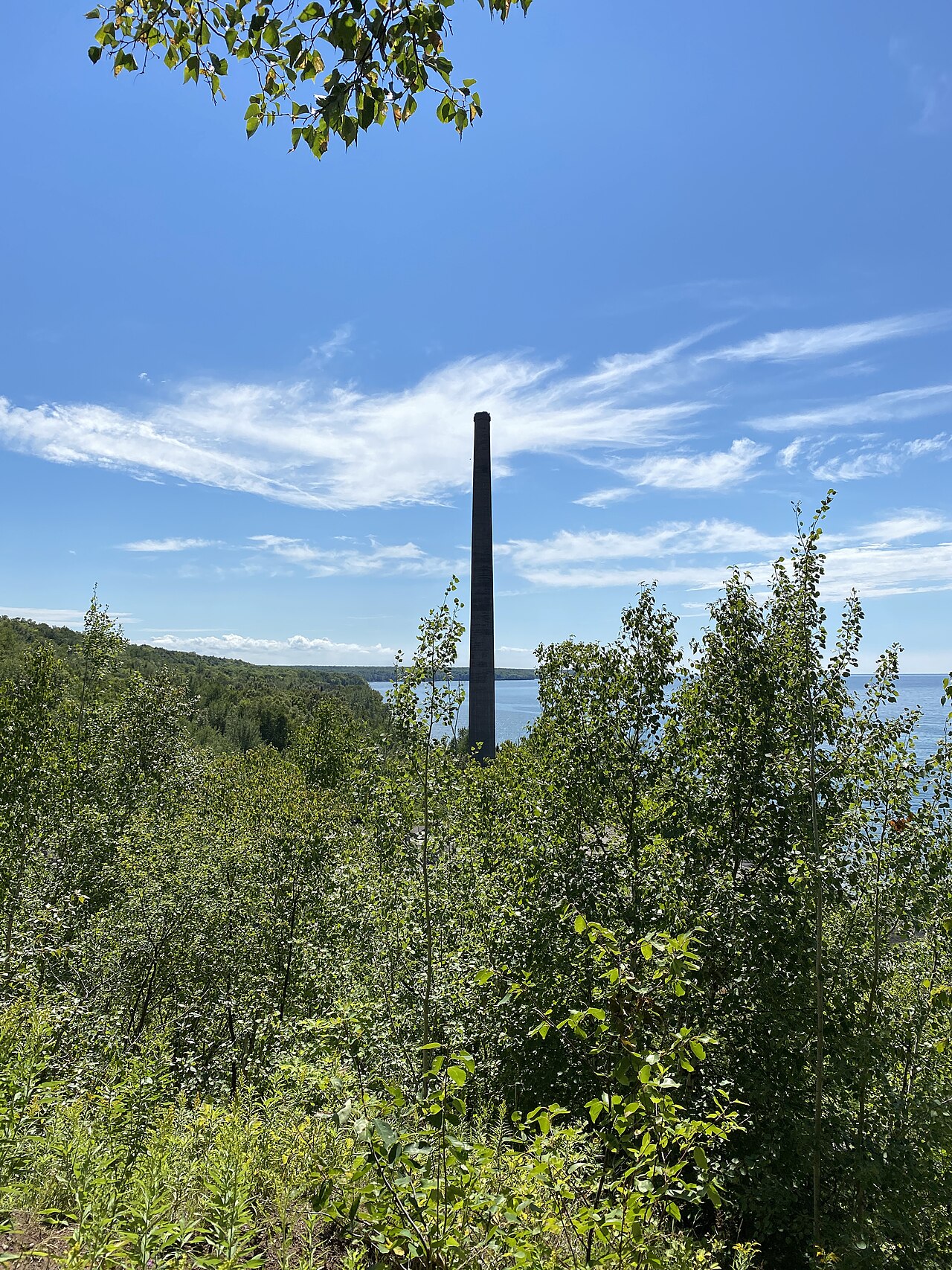

في القرنين الثامن عشر والتاسع عشر، كانت الطرق المستخدمة لاستخراج الرصاص من خاماته تنتج كميات كبيرة من الأبخرة السامة. وفي شمال إنجلترا، تم بناء مداخن طويلة شبه أفقية، غالبًا ما يزيد طولها عن 3 كم (2 ميل)، والتي تنتهي عادةً بمدخنة رأسية قصيرة في مكان بعيد حيث تتسبب الأبخرة في ضرر أقل. تشكلت رواسب الرصاص والفضة على الجانب الداخلي من هذه المداخن الطويلة، وكان يتم إرسال العمال بشكل دوري على طول المداخن لكشط هذه الرواسب القيمة. ^[5]

نتيجة للقدرة المحدودة على التعامل مع الأحمال العرضية باستخدام الطوب، كانت مداخن المنازل تُبنى غالبًا على شكل "مدخنة"، مع وجود مدفأة في كل طابق من المنزل تشترك في مدخنة واحدة، وغالبًا ما تكون هذه المدخنة في مقدمة ومؤخرة المنزل. جعلت أنظمة التدفئة المركزية اليوم وضع المداخن أقل أهمية، ويسمح استخدام أنبوب تنفيس الغاز غير الهيكلي بتثبيت مجرى غاز المداخن حول العوائق ومن خلال الجدران.

لا تتطلب أغلب أجهزة التدفئة الحديثة عالية الكفاءة مدخنة. وعادة ما يتم تركيب مثل هذه الأجهزة بالقرب من جدار خارجي، ويسمح أنبوب التهوية غير القابل للاشتعال ^{[ يحتاج إلى توضيح ]} بمرور أنبوب التهوية مباشرة عبر الجدار الخارجي.

في الأسطح المائلة حيث يخترق المدخنة السقف، يتم استخدام الومضات لإغلاق المفاصل. تسمى القطعة المنحدرة لأسفل المئزر، وتتلقى الجوانب وميضًا متدرجًا ويتم استخدام صرصور لتحويل المياه حول الجانب العلوي من المدخنة أسفل الومضات. ^[6]

تُعرف المداخن الصناعية عادةً باسم مداخن غازات المداخن وهي عبارة عن هياكل خارجية بشكل عام، على عكس تلك المبنية في جدار المبنى. توجد عادةً بجوار غلاية توليد البخار أو فرن صناعي ويتم نقل الغازات إليها بواسطة مجاري الهواء. اليوم، حل استخدام الخرسانة المسلحة محل الطوب بالكامل تقريبًا كعنصر هيكلي في بناء المداخن الصناعية. غالبًا ما تُستخدم الطوب الحراري كبطانة، خاصةً إذا كان نوع الوقود الذي يتم حرقه يولد غازات مداخن تحتوي على أحماض. تتكون المداخن الصناعية الحديثة أحيانًا من حاجب أمامي من الخرسانة مع عدد من المداخن في الداخل.

تتكون مدخنة محطة البخار التي يبلغ ارتفاعها 300 متر (980 قدمًا) في مصنع الوقود الاصطناعي التابع لشركة Secunda CTL في سيكوندا بجنوب إفريقيا من حاجب أمامي بقطر 26 مترًا (85 قدمًا) مع أربعة مداخن خرسانية بقطر 4.6 متر مبطنة بالطوب الحراري المبني على حلقات من الحوامل المتباعدة بمسافات 10 أمتار. يمكن صب الخرسانة المسلحة باستخدام قوالب تقليدية أو قوالب منزلقة. الارتفاع لضمان توزيع الملوثات على مساحة أوسع لتلبية المتطلبات القانونية أو متطلبات السلامة الأخرى.

بطانة المدخنة هي حاجز ثانوي في المدخنة يحمي البناء من المنتجات الحمضية الناتجة عن الاحتراق، ويساعد في منع دخول غاز المدخنة إلى المنزل، ويقلل من حجم المدخنة الضخمة. منذ الخمسينيات من القرن العشرين، تتطلب قواعد البناء في العديد من المواقع أن تحتوي المداخن المبنية حديثًا على بطانة مدخنة. يمكن عادةً إضافة بطانة للمداخن المبنية بدون بطانة، ولكن يجب أن يتناسب نوع البطانة مع نوع الجهاز الذي تخدمه. قد تكون بطانات المدخنة من الطين أو البلاط الخرساني أو المعدن أو الخرسانة المصبوبة في المكان.

بطانات المداخن المصنوعة من بلاط الطين شائعة جدًا في الولايات المتحدة، على الرغم من أنها البطانة الوحيدة التي لا تلبي موافقة Underwriters Laboratories 1777 وغالبًا ما تواجه مشاكل مثل البلاط المتصدع والتركيب غير السليم. ^[7] يبلغ طول البلاط الطيني عادةً حوالي 2 قدم (0.61 متر)، ومتوفر بأحجام وأشكال مختلفة، ويتم تركيبه في المباني الجديدة أثناء بناء المدخنة. يتم استخدام الأسمنت الحراري بين كل بلاطة.

قد تكون البطانات المعدنية من الفولاذ المقاوم للصدأ أو الألومنيوم أو الحديد المجلفن وقد تكون أنابيب مرنة أو صلبة. يُصنع الفولاذ المقاوم للصدأ بأنواع وسمك متعددة. يُستخدم النوع 304 مع الحطب ووقود حبيبات الخشب والأجهزة التي تعمل بالزيت غير المكثف ، والنوعان 316 و321 مع الفحم، ويُستخدم النوع AL 29-4C مع الأجهزة التي تعمل بالغاز المكثف بكفاءة عالية. يجب أن تحتوي بطانات الفولاذ المقاوم للصدأ على غطاء وأن تكون معزولة إذا كانت تخدم الأجهزة التي تعمل بالوقود الصلب، ولكن باتباع تعليمات الشركة المصنعة بعناية. ^[7] تُعرف مداخن الألومنيوم والفولاذ المجلفن باسم مداخن الفئة أ والفئة ب. الفئة أ هي إما أنبوب من الفولاذ المقاوم للصدأ معزول مزدوج الجدار أو أنبوب ثلاثي الجدار معزول بالهواء يُعرف غالبًا باسمه التجاري العام Metalbestos. الفئة ب هي أنابيب مزدوجة الجدار غير معزولة غالبًا ما تسمى B-vent، وتستخدم فقط لتهوية الأجهزة التي تعمل بالغاز غير المكثف. قد تحتوي على طبقة داخلية من الألومنيوم وطبقة خارجية من الفولاذ المجلفن.

بطانات المداخن الخرسانية تشبه بطانات الطين ولكنها مصنوعة من الأسمنت المقاوم للحرارة وهي أكثر متانة من بطانات الطين.

يتم تصنيع بطانات الخرسانة المصبوبة في الموقع عن طريق صب الخرسانة الخاصة في المدخنة الموجودة باستخدام قالب. هذه البطانات متينة للغاية، وتعمل مع أي جهاز تدفئة، ويمكنها تعزيز المدخنة الضعيفة، لكنها غير قابلة للإصلاح.

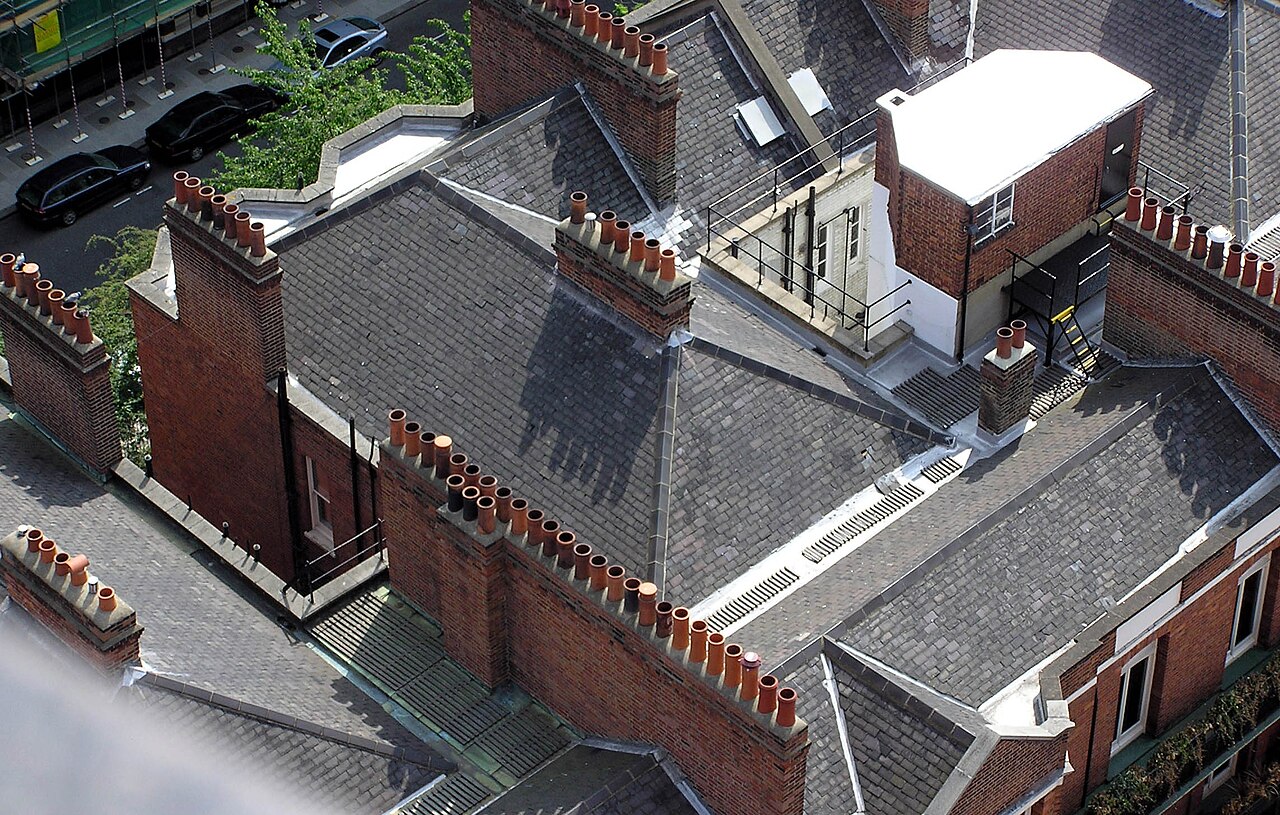

يتم وضع وعاء مدخنة أعلى المدخنة لتوسيع طول المدخنة بتكلفة زهيدة، وتحسين سحب الهواء للمدخنة . يشير وجود أكثر من وعاء مدخنة عليها إلى أن العديد من المواقد في طوابق مختلفة تشترك في المدخنة.

يتم وضع غطاء فوق المدخنة لمنع الطيور والحيوانات الأخرى من التعشيش في المدخنة. وغالبًا ما تتميز بحاجز المطر لمنع هطول المطر أو الثلج من النزول إلى المدخنة. وغالبًا ما يتم استخدام شبكة سلكية معدنية كحاجز للشرارات لتقليل الحطام المحترق من الصعود من المدخنة ووصوله إلى السطح. وعلى الرغم من أن البناء داخل المدخنة يمكن أن يمتص كمية كبيرة من الرطوبة التي تتبخر لاحقًا، إلا أن مياه الأمطار يمكن أن تتجمع في قاعدة المدخنة. وفي بعض الأحيان يتم وضع فتحات تصريف في أسفل المدخنة لتصريف المياه المجمعة.

غطاء المدخنة أو غطاء اتجاه الرياح هو غطاء مدخنة على شكل خوذة يدور ليتماشى مع الرياح ويمنع هبوط الدخان والرياح إلى أسفل المدخنة.

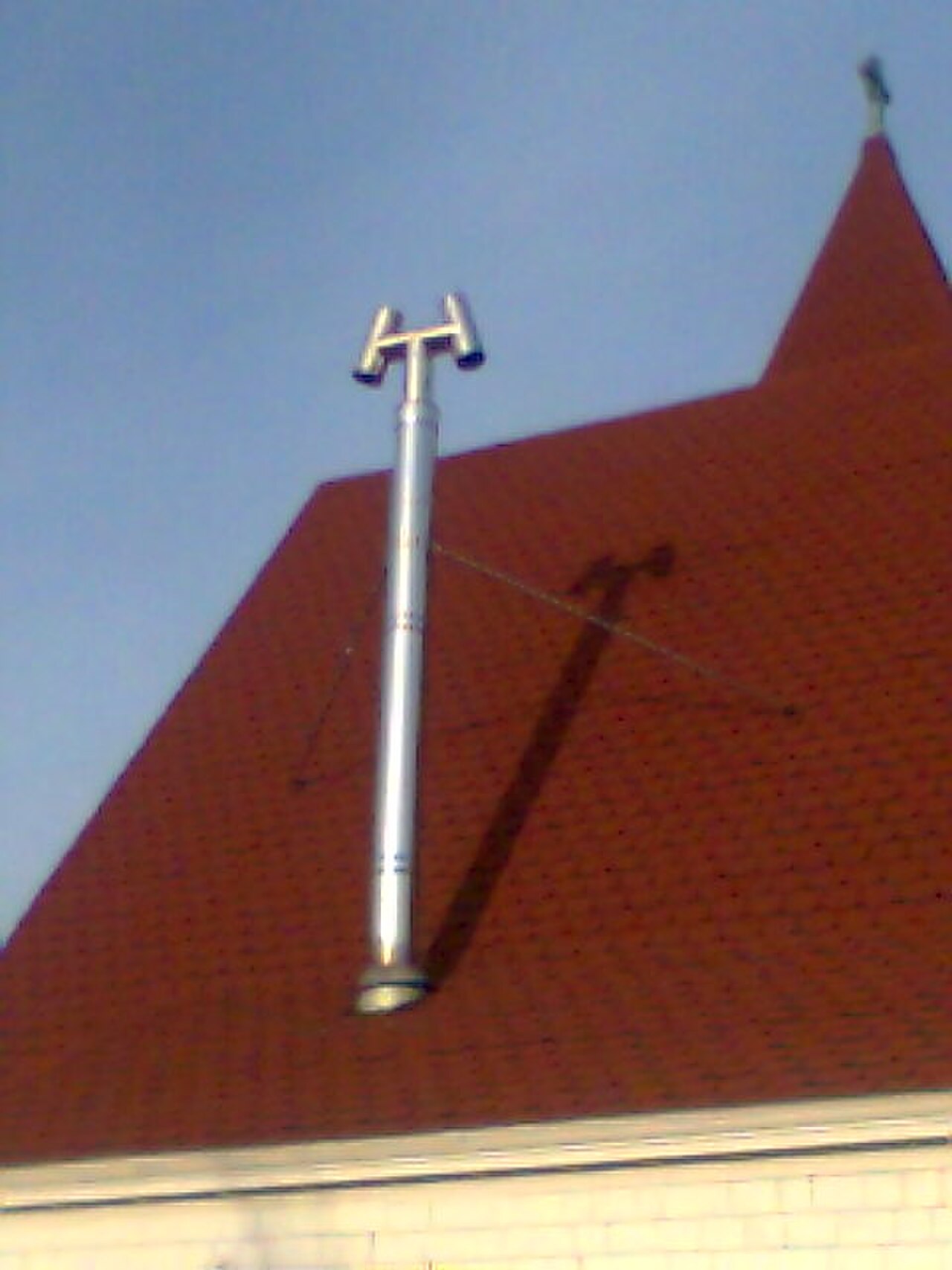

غطاء على شكل حرف H هو غطاء مدخنة مصنوع من أنابيب مدخنة على شكل حرف H. إنها طريقة قديمة لتنظيم التيار الهوائي في المواقف التي تسبب فيها الرياح أو الاضطرابات السائدة تيارًا هوائيًا هابطًا وانتفاخًا خلفيًا. على الرغم من أن غطاء H يتمتع بميزة واضحة على معظم أغطية التيار الهوائي الهابط الأخرى، إلا أنه فقد شعبيته بسبب تصميمه الضخم. يوجد في الغالب في الاستخدام البحري ولكنه استعاد شعبيته بسبب وظيفته الموفرة للطاقة. يعمل غطاء H على تثبيت التيار الهوائي بدلاً من زيادته. تعتمد أغطية التيار الهوائي الهابط الأخرى على تأثير فينتوري ، حيث تحل مشاكل التيار الهوائي الهابط عن طريق زيادة التيار الهوائي الصاعد باستمرار مما يؤدي إلى استهلاك وقود أعلى بكثير.

مخمد المدخنة هو عبارة عن صفيحة معدنية يمكن وضعها لإغلاق المدخنة عندما لا تكون قيد الاستخدام ومنع الهواء الخارجي من دخول المساحة الداخلية، ويمكن فتحها للسماح للغازات الساخنة بالخروج عندما يكون الحريق مشتعلًا. المخمد العلوي أو مخمد الغطاء هو باب زنبركي معدني يوضع في الجزء العلوي من المدخنة بسلسلة معدنية طويلة تسمح بفتح وإغلاق المخمد من المدفأة. المخمد الحلقي هو صفيحة معدنية في قاعدة المدخنة، فوق صندوق النار مباشرة، ويمكن فتحها وإغلاقها بواسطة رافعة أو ترس أو سلسلة لإغلاق المدفأة عن المدخنة. تتمثل ميزة المخمد العلوي في الختم المحكم المقاوم للطقس الذي يوفره عند إغلاقه، مما يمنع الهواء الخارجي البارد من التدفق إلى أسفل المدخنة وإلى مساحة المعيشة - وهي ميزة نادرًا ما يمكن مقارنتها بالختم المعدني على المعدن الذي يوفره مخمد الحلق. بالإضافة إلى ذلك، نظرًا لأن مخمد الحلق يتعرض لحرارة شديدة من النار الموجودة أسفله مباشرة، فمن الشائع أن ينحني المعدن بمرور الوقت، مما يؤدي إلى تدهور قدرة مخمد الحلق على الإغلاق. ومع ذلك، فإن ميزة مخمد الحلق هي أنه يغلق مساحة المعيشة عن كتلة الهواء في المدخنة، والتي تكون باردة جدًا بشكل عام، وخاصة بالنسبة للمداخن الموضوعة على جدار خارجي للمنزل. من الممكن عمليًا استخدام كل من المخمد العلوي ومخمد الحلق للحصول على فوائد كليهما. التصميمان للمخمد العلوي المتوفران حاليًا في السوق هما Lyemance (باب دوار) وLock Top (باب قابل للتحويل).

في أواخر العصور الوسطى في أوروبا الغربية، نشأ تصميم الجملونات المدرجة للسماح بالوصول للصيانة إلى أعلى المدخنة، وخاصة بالنسبة للهياكل العالية مثل القلاع والقصور الكبيرة .

عندما يتم حرق الفحم أو النفط أو الغاز الطبيعي أو الخشب أو أي وقود آخر في موقد أو فرن أو مدفأة أو غلاية ماء ساخن أو فرن صناعي، فإن غازات نواتج الاحتراق الساخنة التي تتشكل تسمى غازات المداخن. وعادة ما يتم إخراج هذه الغازات إلى الهواء الخارجي المحيط من خلال المداخن أو مداخن غازات المداخن الصناعية (يشار إليها أحيانًا باسم المداخن).

إن غازات الاحتراق داخل المداخن أو المداخن أكثر سخونة بكثير من الهواء المحيط الخارجي وبالتالي أقل كثافة من الهواء المحيط. وهذا يتسبب في أن يكون أسفل العمود الرأسي لغاز المداخن الساخن ضغطًا أقل من الضغط عند أسفل عمود مماثل من الهواء الخارجي. هذا الضغط الأعلى خارج المدخنة هو القوة الدافعة التي تحرك هواء الاحتراق المطلوب إلى منطقة الاحتراق وتحرك أيضًا غاز المداخن لأعلى وخارج المدخنة. تسمى هذه الحركة أو التدفق لهواء الاحتراق وغاز المداخن "السحب/ التهوية الطبيعية" أو "تأثير المدخنة" أو " تأثير المدخنة ". كلما زاد ارتفاع المدخنة، زاد السحب أو التيار. يمكن أن تكون هناك حالات من العائدات المتناقصة: إذا كانت المدخنة طويلة جدًا فيما يتعلق بالحرارة المرسلة من المدخنة، فقد تبرد غازات المداخن قبل الوصول إلى أعلى المدخنة. قد تؤدي هذه الحالة إلى ضعف السحب، وفي حالة الأجهزة التي تعمل بحرق الأخشاب، قد يؤدي تبريد الغازات قبل انبعاثها إلى تكاثف الكريوزوت بالقرب من أعلى المدخنة. وقد يؤدي الكريوزوت إلى تقييد خروج غازات الاحتراق وقد يشكل خطر نشوب حريق.

يتضمن تصميم المداخن والمداخن لتوفير المقدار الصحيح من الهواء الطبيعي عددًا من عوامل التصميم، والتي يتطلب الكثير منها أساليب التجربة والخطأ التكرارية.

كتقريب "تخميني أولي"، يمكن استخدام المعادلة التالية لتقدير معدل تدفق السحب/التدفق الطبيعي بافتراض أن الكتلة الجزيئية (أي الوزن الجزيئي) لغاز المداخن والهواء الخارجي متساوية وأن خسائر الضغط الاحتكاكي والحرارة يمكن إهمالها: حيث: $${\displaystyle Q=C\,A\,{\sqrt {2\,g\,H\,{\frac {T_{i}-T_{e}}{T_{e}}}}}}$$

• س = معدل سحب المدخنة/تدفق السحب، م ³ / ثانية
• أ = مساحة المقطع العرضي للمدخنة، م ² (على افتراض أن لها مقطع عرضي ثابت)
• C = معامل التفريغ (عادة ما يكون من 0.65 إلى 0.70)
• g = تسارع الجاذبية ، 9.807 م/ث ²
• H = ارتفاع المدخنة، م
• T _i = متوسط ​​درجة الحرارة داخل المدخنة، K
• T _e = درجة حرارة الهواء الخارجي، K.

دمج تدفقين إلى المدخنة: A _t + A _f < A ، حيث A _t = 7.1 بوصة ² هي الحد الأدنى لمساحة التدفق المطلوبة من خزان سخان المياه و A _f = 19.6 بوصة ² هي الحد الأدنى لمساحة التدفق من فرن نظام التدفئة المركزية.

يجب أن تحتوي الأجهزة التي تعمل بالغاز على غطاء سحب لتبريد منتجات الاحتراق التي تدخل المدخنة ومنع التيارات الهوائية الصاعدة أو الهابطة. ^{[8] [9] [10]}

من المشاكل المميزة للمداخن أنها تتراكم عليها رواسب من مادة الكريوزوت على جدران المبنى عند استخدامها مع الخشب كوقود . يمكن أن تتداخل رواسب هذه المادة مع تدفق الهواء والأهم من ذلك أنها قابلة للاشتعال ويمكن أن تسبب حرائق خطيرة في المدخنة إذا اشتعلت الرواسب في المدخنة.

تقلل السخانات التي تحرق الغاز الطبيعي بشكل كبير من كمية تراكم الكريوزوت بسبب حرق الغاز الطبيعي بشكل أنظف وأكثر كفاءة من الوقود الصلب التقليدي. في حين أنه في معظم الحالات ليست هناك حاجة لتنظيف مدخنة الغاز على أساس سنوي، فإن هذا لا يعني أن أجزاء أخرى من المدخنة لا يمكن أن تتعرض للتلف. يمكن أن تشكل تركيبات المدخنة المنفصلة أو المفكوكة الناتجة عن التآكل بمرور الوقت مخاطر جسيمة على السكان بسبب تسرب أول أكسيد الكربون إلى المنزل. ^[11] وبالتالي، يوصى - بل وحتى إلزاميًا في بعض البلدان - بفحص المداخن سنويًا وتنظيفها بشكل منتظم لمنع هذه المشاكل. يُطلق على العمال الذين يؤدون هذه المهمة اسم كناسي المداخن أو رافعات الأبراج . كان هذا العمل يتم إلى حد كبير من خلال عمالة الأطفال ، وعلى هذا النحو ، يتميز في الأدب الفيكتوري . في العصور الوسطى في بعض أجزاء من أوروبا، تم تطوير تصميم الجملون المتدرج ، جزئيًا لتوفير الوصول إلى المداخن دون استخدام السلالم.

كما ثبت أن مداخن البناء (الطوب) معرضة بشكل خاص للانهيار أثناء الزلازل . توصي السلطات الحكومية للإسكان في المدن المعرضة للزلازل مثل سان فرانسيسكو ولوس أنجلوس وسان دييجو الآن ببناء منازل جديدة ذات مداخن ذات إطارات خشبية حول مدخنة معدنية. لم يثبت أن تقوية أو ربط مداخن البناء القديمة فعالة جدًا في منع الضرر أو الإصابة الناجمة عن الزلازل. من الممكن الآن شراء واجهات "من الطوب الصناعي" لتغطية هياكل المداخن الحديثة هذه.

وتشمل المشاكل المحتملة الأخرى ما يلي:

• " الطوب المتقشر "، حيث تتسرب الرطوبة إلى الطوب ثم تتجمد، مما يؤدي إلى تشقق الطوب وتفتته وتفكك أختام الملاط.
• الأساسات المتحركة، والتي قد تؤدي إلى تدهور سلامة بناء المدخنة
• التعشيش أو الإصابة بالحيوانات غير المرغوب فيها مثل السناجب أو الراكون أو طيور السمامة
• تسربات المدخنة
• مشاكل التخطيط، والتي قد تسمح بدخول الدخان إلى داخل المبنى ^[12]
• قد تتسبب المشكلات المتعلقة بالمدفأة أو جهاز التدفئة في حدوث تدهور غير مرغوب فيه أو مخاطر على المدخنة

تم بناء العديد من المداخن ذات منصات المراقبة. والقائمة التالية ربما تكون غير كاملة وتوضحها.

اسم	دولة	بلدة	الإحداثيات	سنة الإنجاز	الارتفاع الاجمالي	ارتفاع منصة المراقبة	ملاحظات
مدخنة محطة حرق النفايات في بيتو	تايوان	تايبيه	25°06′29″N 121°29′58″E / 25.108043°N 121.499384°E / 25.108043; 121.499384 (مدخنة محطة حرق النفايات في بيتو)	2000	150 متر (492 قدم)	116 متر (381 قدم)	مطعم دوار على ارتفاع 120 متراً (394 قدماً)
برج راديو سيتي	المملكة المتحدة	ليفربول	53°24′23″N 2°58′55″W / 53.406332°N 2.982002°W / 53.406332; -2.982002 (برج راديو سيتي)	1971	148 متر (486 قدم)	124.7 متر (409 قدم)	مدخنة لنظام التدفئة في المركز التجاري القريب
المدخنة الكبيرة لمصنع حرق النفايات في وارسو	بولندا	وارسو	52°15′41″N 21°06′18″E / 52.261448°N 21.105072°E / 52.261448; 21.105072 (المدخنة الكبيرة لمصنع حرق النفايات في وارسو)	2024	72 متر (236 قدم)		منصة المراقبة يمكن الوصول إليها فقط من خلال الجولات الإرشادية عبر المنشأة
مدخنة مصنع بيرنارد للبيرة	التشيكية	هومبوليك	49°32′23″N 15°21′36″E / 49.539786°N 15.360043°E / 49.539786; 15.360043 (مدخنة مصنع بيرنارد للبيرة)		40.7 متر (134 قدم)	33 متر (108 قدم)	تمت إضافة منصة مراقبة في 2020/21
Dům Dětí a Mládeže v Modřanech	التشيكية	براغ	50°00′44″N 14°24′49″E / 50.012154°N 14.413657°E / 50.012154; 14.413657 (دوم ديتي آ ملاديزي ضد مودرانيش)	2004	15 متر (49 قدم)	12 متر (39 قدم)	منصة مراقبة على مدخنة سقف مركز الشباب
مدخنة مبنى التدفئة زينر	ألمانيا	برلين	52°29′17″N 13°28′38″E / 52.488097°N 13.477282°E / 52.488097; 13.477282 (مدخنة مبنى التدفئة زينر)	1955	15 متر (49 قدم)	12 متر (39 قدم)	ربما لم يتم استخدامه كبرج مراقبة أبدًا

في العديد من محطات الطاقة الحرارية، يتم استخدام مدخنة واحدة على الأقل كبرج كهرباء. وتوضح القائمة غير الكاملة التالية هذه المدخنة.

دولة	مدينة	الإحداثيات	اسم	ارتفاع	سنة البناء	الجهد االكهربى	ملاحظات
ألمانيا	غيلسنكيرشن	51°36′02″N 7°00′16″E / 51.600623°N 7.004573°E / 51.600623; 7.004573 (محطة توليد الطاقة في شولفين، مدخنة الوحدات B وC وD وE)	محطة توليد الطاقة شولفين ، مدخنة للوحدات B وC وD وE	300 متر		220 كيلو فولت
بيلاروسيا	نوفولوكومل	54°40′45″N 29°08′09″E / 54.679048°N 29.135925°E / 54.679048; 29.135925 (محطة الطاقة لوكومل، المدخنة 1)	محطة الطاقة لوكومل ، المدخنة 1	250 متر	1969	330 كيلو فولت
بيلاروسيا	نوفولوكومل	54°40′48″N 29°08′07″E / 54.679941°N 29.135259°E / 54.679941; 29.135259 (محطة الطاقة لوكومل، المدخنة 2)	محطة الطاقة لوكومل ، المدخنة 2	250 متر	1971	330 كيلو فولت
بيلاروسيا	نوفولوكومل	54°40′53″N 29°08′04″E / 54.681290°N 29.134428°E / 54.681290; 29.134428 (محطة الطاقة لوكومل، المدخنة 3)	محطة توليد الطاقة لوكومل ، المدخنة 3	250 متر	1973	330 كيلو فولت
ليتوانيا	إليكتريناي	54°46′17″N 24°38′50″E / 54.771463°N 24.647291°E / 54.771463; 24.647291 (محطة توليد الكهرباء الكهربائية، المدخنة 1)	محطة توليد الكهرباء الكهربائية ، المدخنة 1	150 متر		330 كيلو فولت	مفكك
ليتوانيا	إليكتريناي	54°46′12″N 24°38′48″E / 54.770110°N 24.646765°E / 54.770110; 24.646765 (محطة توليد الكهرباء الكهربائية، المدخنة 2)	محطة توليد الكهرباء الكهربائية ، المدخنة 2	250 متر		330 كيلو فولت	مفكك
مولدوفا	دنيستروفسك	46°37′40″N 29°56′23″E / 46.627864°N 29.939691°E / 46.627864; 29.939691 (محطة الطاقة كوسيورجان، المدخنة 1)	محطة كهرباء كوجورجان ، المدخنة 1	180 متر	1964	110 كيلو فولت
مولدوفا	دنيستروفسك	46°37′44″N 29°56′23″E / 46.628880°N 29.939622°E / 46.628880; 29.939622 (محطة الطاقة كوسيورجان، المدخنة 2)	محطة كهرباء كوجورجان ، المدخنة 2	180 متر	1966	330 كيلو فولت
مولدوفا	دنيستروفسك	46°37′49″N 29°56′23″E / 46.630199°N 29.939622°E / 46.630199; 29.939622 (محطة الطاقة كوسيورجان، المدخنة 3)	محطة كهرباء كوجورجان ، المدخنة 3	180 متر	1971	330 كيلو فولت
روسيا	أرخانجيلسك	64°34′29″N 40°34′24″E / 64.574788°N 40.573261°E / 64.574788; 40.573261 (محطة التوليد المشترك للطاقة في أرخانجيلسك، المدخنة 1)	محطة أرخانجيلسك لتوليد الطاقة المشتركة، المدخنة 1	170 متر		220 كيلو فولت
روسيا	سانت بطرسبرغ	59°58′14″N 30°22′35″E / 59.970595°N 30.376425°E / 59.970595; 30.376425 (محطة فيبورغسكايا للتوليد المشترك، المدخنة 1)	محطة فيبورغسكايا للتوليد المشترك، المدخنة 1	120 متر		110 كيلو فولت
روسيا	توبولسك	58°14′44″N 68°26′43″E / 58.245439°N 68.445224°E / 58.245439; 68.445224 (محطة توليد الطاقة المشتركة في توبولسك، المدخنة 1)	TEC توبولسك، المدخنة 1	240 متر	1980	110 كيلو فولت
روسيا	توبولسك	58°14′45″N 68°26′55″E / 58.245781°N 68.448590°E / 58.245781; 68.448590 (محطة توليد الطاقة المشتركة في توبولسك، المدخنة 2)	TEC توبولسك، المدخنة 2	270 متر	1986	220 كيلو فولت
روسيا	كاشيرا	54°51′24″N 38°15′23″E / 54.856639°N 38.256428°E / 54.856639; 38.256428 (محطة كهرباء كاشيرا، المدخنة 1)	محطة كهرباء كاشيرا ، مدخنة 1	250 متر	1966	220 كيلو فولت
روسيا	الطاقة	51°45′12″N 58°48′09″E / 51.753324°N 58.802583°E / 51.753324; 58.802583 (محطة الطاقة إيريكلينسكايا، المدخنة 1)	محطة الطاقة الكهربائية إريكلينسكايا، المدخنة 1	180 متر		220 كيلو فولت
روسيا	الطاقة	51°45′12″N 58°48′14″E / 51.753453°N 58.803983°E / 51.753453; 58.803983 (محطة الطاقة إيريكلينسكايا، المدخنة 2)	محطة توليد الطاقة إريكلينسكايا، المدخنة 2	180 متر		220 كيلو فولت
روسيا	الطاقة	51°45′13″N 58°48′22″E / 51.753483°N 58.806183°E / 51.753483; 58.806183 (محطة الطاقة إيريكلينسكايا، المدخنة 3)	محطة توليد الطاقة إريكلينسكايا، المدخنة 3	250 متر		500 كيلو فولت
روسيا	كوناكوفو	56°44′23″N 36°46′22″E / 56.739703°N 36.772833°E / 56.739703; 36.772833 (محطة كوناكوفو للطاقة، المدخنة 1)	محطة كوناكوفو للطاقة ، المدخنة 1	180 متر	1964	220 كيلو فولت
روسيا	كوناكوفو	56°44′26″N 36°46′20″E / 56.740627°N 36.772308°E / 56.740627; 36.772308 (محطة كوناكوفو للطاقة، المدخنة 2)	محطة كهرباء كوناكوفو ، المدخنة 2	180 متر	1966	220 كيلو فولت
روسيا	كوريازما	61°18′09″N 47°07′13″E / 61.302456°N 47.120396°E / 61.302456; 47.120396 (المدخنة 1 لمصنع التوليد المشترك 1 لمصنع اللب والورق في كوتلاس)	المدخنة 1 لمصنع التوليد المشترك 1 لمصنع اللب والورق كوتلاس	105 م	1961	220 كيلو فولت
أوكرانيا	بورشتين	49°12′27″ شمالاً 24°40′03″ شرقًا / 49.207578° شمالًا 24.667450 درجة شرقًا / 49.207578; 24.667450 (محطة كهرباء بورشتين، المدخنة 1)	محطة كهرباء بورشتين ، المدخنة 1	180 متر	1965	330 كيلو فولت
أوكرانيا	بورشتين	49°12′31″N 24°39′57″E / 49.208595°N 24.665921°E / 49.208595; 24.665921 (محطة كهرباء بورشتين، المدخنة 2)	محطة كهرباء بورشتين ، المدخنة 2	250 متر	1966	330 كيلو فولت
أوكرانيا	بورشتين	49°12′34″N 24°39′54″E / 49.209334°N 24.664918°E / 49.209334; 24.664918 (محطة كهرباء بورشتين، المدخنة 3)	محطة كهرباء بورشتين ، المدخنة 3	250 متر	1966	330 كيلو فولت
أوكرانيا	تريبيليا	50°08′01″N 30°44′52″E / 50.133591°N 30.747659°E / 50.133591; 30.747659 (محطة توليد الطاقة تريبيليا، المدخنة 1)	محطة توليد الطاقة في تريبيليا، المدخنة 1	180 متر	1968	330 كيلو فولت
أوكرانيا	تريبيليا	50°08′00″N 30°44′44″E / 50.133239°N 30.745553°E / 50.133239; 30.745553 (محطة توليد الطاقة في تريبيليا، المدخنة 2)	محطة توليد الطاقة في تريبيليا، المدخنة 2	180 متر	1972	330 كيلو فولت

توجد كل هذه الهياكل تقريبًا في منطقة كانت ذات يوم جزءًا من الاتحاد السوفييتي. ورغم أن هذا الاستخدام له عيب يتمثل في أن حبال التوصيل قد تتآكل بشكل أسرع بسبب غازات العادم، إلا أنه من الممكن أن نجد مثل هذه الهياكل أيضًا في بعض الأحيان في بلدان غير متأثرة بالاتحاد السوفييتي السابق. ومن الأمثلة على ذلك مدخنة محطة شولفين للطاقة في غيلسنكيرشن، والتي تحمل دائرة واحدة من خط 220 كيلو فولت الصادر.

يمكن للمداخن أيضًا حمل خزان مياه على هيكلها. يتمتع هذا المزيج بميزة أن الدخان الدافئ الذي يمر عبر المدخنة يمنع الماء الموجود في الخزان من التجمد. قبل الحرب العالمية الثانية لم تكن مثل هذه الهياكل نادرة، خاصة في البلدان المتأثرة بألمانيا.

يمكن للمداخن أن تحمل هوائيات لخدمات البث اللاسلكي، ونقل الهاتف المحمول، والراديو FM والتلفزيون على هيكلها. كما يمكن تثبيت هوائيات سلكية طويلة لنقل الموجات المتوسطة في المداخن. في جميع الحالات، كان لا بد من مراعاة أن هذه الأشياء يمكن أن تتآكل بسهولة خاصة عند وضعها بالقرب من العادم. في بعض الأحيان يتم تحويل المداخن إلى أبراج راديو ولا يمكن استخدامها كهيكل تهوية بعد الآن.

نظرًا لأن المداخن غالبًا ما تكون الجزء الأطول في المصنع، فإنها توفر إمكانية استخدامها كلوحة إعلانية إما عن طريق كتابة اسم الشركة التي تنتمي إليها على العمود أو عن طريق تثبيت لوحات إعلانية على هيكلها.

في بعض محطات الطاقة المجهزة بمنشآت لإزالة ثاني أكسيد الكبريت وأكاسيد النيتروجين ، من الممكن استخدام برج التبريد كمدخنة. ويمكن رؤية مثل هذه الأبراج المبردة في ألمانيا في محطة الطاقة Großkrotzenburg وفي محطة الطاقة Rostock . في محطات الطاقة غير المجهزة لإزالة ثاني أكسيد الكبريت، قد يؤدي هذا الاستخدام لأبراج التبريد إلى مشاكل تآكل خطيرة ليس من السهل منعها.
