المنجنيق
المنجنيق [ ملاحظة 1 ] ( بالفرنسية : trébuchet ) هو نوع من المنجنيقات [ 5 ] يستخدم ذراعًا مفصليًا مع حبل متصل بطرفه لإطلاق المقذوفات. كان من آلات الحصار القوية الشائعة حتى ظهور البارود . يسمح تصميم المنجنيق بإطلاق مقذوفات ذات أوزان أكبر ولمسافات أبعد من المنجنيق التقليدي.
يوجد نوعان رئيسيان من المنجنيق. الأول هو المنجنيق الجرّ ، أو المنجنيق اليدوي ، الذي يستخدم القوة البشرية لتحريك ذراعه. ظهر لأول مرة في الصين في القرن الرابع قبل الميلاد. وانتشر غربًا، ربما عن طريق الآفار ، واعتمدته القبائل البيزنطية والفارسية والعربية وغيرها من الشعوب المجاورة في القرنين السادس والسابع الميلاديين. [ 6 ] [ 7 ] [ 8 ]
المنجنيق ذو الثقل الموازن ، وهو نوع لاحق، وغالبًا ما يكون أكبر حجمًا وأكثر قوة، ويُعرف أيضًا باسم المنجنيق ذو الثقل الموازن ، يستخدم ثقلًا موازنًا لتحريك الذراع. وقد ظهر في كل من الأراضي المسيحية والإسلامية حول البحر الأبيض المتوسط في القرن الثاني عشر، ونقله المغول إلى الصين في القرن الثالث عشر. [ 9 ]
أصل الكلمات والمصطلحات
أدت الأشكال المتعددة للكلمة التي ظهرت خلال القرن الثالث عشر، بما في ذلك trabocco و tribok و tribuclietta و trubechetum ، إلى غموض أصل المصطلح. [ 10 ] في اللغة العربية، كان يُطلق على المنجنيق ذي الثقل الموازن اسم manjaniq maghribi أو majaniq ifranji . [ 11 ] في الصين، كان يُطلق على المنجنيق الجرّي اسم pào (砲)، بينما كان يُطلق على المنجنيق ذي الثقل الموازن اسم húihúi pào (回回砲، أي المنجنيق الإسلامي). [ 12 ]
ذُكرت كلمة "trebuchet" الإنجليزية لأول مرة في القرن الرابع عشر (القرن الثالث عشر في اللغة الأنجلو-لاتينية) بمعنى "آلة حرب لرمي الحجارة في العصور الوسطى". [ 13 ] وهي مُقتبسة من الكلمة الفرنسية القديمة " trebuchet " (التي تُكتب الآن "trébuchet "). [ 13 ]
الكلمة الفرنسية مشتقة من الجذر الفعلي للكلمة trebucher (التي تُكتب الآن trébucher ) : trebuch- + لاحقة التصغير -et ، وكانت trebucher (في القرن العاشر) تعني "الإطاحة، الإسقاط"، ثم "التعثر"، [ 14 ] وربما في وقت سابق "التأرجح" أو "الإمالة". [ 15 ] وهي كلمة مركبة من الفرنسية القديمة tre(s)- ، [ 14 ] وهي صيغة بديلة tra- (التي تُكتب الآن tré- / tra- ) من اللاتينية trans التي تعبر عن "الإزاحة" في هذه الحالة + الفرنسية القديمة buc "جذع الجسم، الكتلة"، [ 13 ] [ 14 ] وهي نفسها من الفرانكونية السفلى القديمة *būk- "البطن" [ 14 ] المشابهة للألمانية العليا القديمة buh ، [ 14 ] والألمانية Bauch "البطن". [ 13 ]
يعود أول ظهور لمصطلح "المنجنيق" في اللغة الفرنسية إلى أواخر القرن الثاني عشر، وأولى الإشارات الموثقة لاستخدامه كسلاح حصار تعود إلى حوالي عام 1200. [ 15 ] [ 16 ] يصف إصدار 1174-1177 من رواية "رومان دي رينارت" ، وهي ملحمة عن رينارد الثعلب ، المنجنيق بأنه "فخ تتكون آلية تشغيله من مجموعة من جذوع الأشجار المتوازنة" (والتي فُهمت على أنها فخ للحيوانات بحلول عام 1375)، بينما يصفه إصدار حوالي عام 1200 بأنه "آلة حرب تقذف الحجارة لهدم الجدران". [ 17 ] [ 18 ] [ 16 ] ظهرت كلمة "trabuchellus " إلى جانب "manganum" و " prederia" في وثيقة في فيتشنزا بتاريخ 6 أبريل 1189 . وُجد مصطلح "المنجنيق" (Trabucha) بعد عقد من الزمن، مصحوبًا بمصطلح "المفترسات" (predariae) في حصار قلعة كاستلنووفو بوكا دادا، وذلك في رواية يوهانس كودانيلوس . مع ذلك، يبقى من غير الواضح ما إذا كان المقصود بالمنجنيق هو المنجنيق ذو الثقل الموازن. لم يُحدد كودانيلوس نوعًا معينًا من المنجنيق عند استخدام هذا المصطلح، بل ألمح إلى أنها كانت "خفيفة نسبيًا" في المراجع اللاحقة. [ 15 ] فقط في أواخر العقد الثاني من القرن الثالث عشر الميلادي، بدأت تظهر في المصادر تنويعات لكلمة "منجنيق" (trebuchet)، والتي وُصفت بأنها آلات ذات قوة متزايدة أو تستخدم مكونات مختلفة، لترتبط ارتباطًا وثيقًا بالمنجنيق ذي الثقل الموازن. [ 19 ] ربما أشارت مصطلحات أخرى، مثل "الآلة الكبرى" (machina maior/magna )، إلى المنجنيق ذي الثقل الموازن أيضًا. [ 20 ]
مصطلحا "المنجنيق الجرّي" و "المنجنيق ذو الثقل الموازن" مصطلحان حديثان ( مصطلحات مُستحدثة )، لم يعد مستخدمو هذه الأسلحة في العصر الحديث يستخدمونهما. وقد صِيغ مصطلح "المنجنيق الجرّي" أساسًا لتمييز هذا النوع من الأسلحة عن "الأوناجر" ، وهو منجنيق يعمل بقوة الالتواء، وغالبًا ما يُخلط بينه وبين "المنجنيق" في المصادر المعاصرة ، والذي كان يُستخدم كمصطلح عام لأي مدفعية قذف حجارة في العصور الوسطى. وقد أُطلق على كل من المنجنيق الجرّي والمنجنيق ذي الثقل الموازن اسم "المنجنيق" في فترات مختلفة. وقد أدّى الخلط بين "الأوناجر" و"المنجنيق" و"المنجنيق" وأنواع المنجنيق الأخرى في المصطلحات المعاصرة إلى لجوء بعض المؤرخين اليوم إلى استخدام مصطلح "المنجنيق الجرّي" الأكثر دقة ، مع استخدام مصطلح "المنجنيق ذو الثقل الموازن" لتمييز ما كان يُسمى سابقًا ببساطة " المنجنيق" . [ 21 ] [ 22 ] يستخدم بعض المؤرخين المعاصرين مصطلح "منجنيق" للإشارة حصراً إلى المنجنيقات الجرّية، بينما يطلق آخرون على المنجنيقات الجرّية اسم "منجنيقات جرّية" ، وعلى المنجنيقات ذات الأثقال الموازنة اسم "منجنيقات ذات أثقال موازنة" . [ 23 ]
التصميم الأساسي
المنجنيق آلة مركبة تستخدم الميزة الميكانيكية للرافعة لإطلاق قذيفة. وهي عادةً ما تكون هياكل ضخمة، حيث يصل طول ذراعها إلى 15 متراً (50 قدماً) ، ويُزعم أن بعضها أكبر من ذلك. [ 24 ]
يتكون المنجنيق أساسًا من عارضة طويلة متصلة بمحور، معلقة على ارتفاع عالٍ فوق الأرض بواسطة إطار وقاعدة متينين، بحيث يمكن للعارضة الدوران رأسيًا عبر قوس واسع (عادةً ما يزيد عن 180 درجة). يُربط حبل بأحد طرفي العارضة لحمل المقذوف. يُقذف المقذوف عندما تُدار العارضة بسرعة بتطبيق قوة على الطرف المقابل لها. تُحقق الميزة الميكانيكية بشكل أساسي من خلال جعل جزء المقذوف من العارضة أطول بكثير من الجزء المقابل الذي تُطبق عليه القوة - عادةً ما يكون أطول بأربعة إلى ستة أضعاف. [ 25 ]
يكمن الفرق بين المنجنيق ذي الثقل الموازن والمنجنيق ذي الجر في نوع القوة المستخدمة. يستخدم المنجنيق ذو الثقل الموازن قوة الجاذبية؛ حيث تُخزن طاقة الوضع عن طريق رفع صندوق ثقيل للغاية (عادةً ما يكون مملوءًا بالحجارة أو الرمل أو الرصاص) ببطء، مُثبتًا في الطرف الأقصر من العارضة (عادةً ما يكون ذلك عبر وصلة مفصلية)، ثم يُطلق عند الحاجة.
تعتمد المنجنيقات الجرّية على القوة البشرية ؛ فبمجرد صدور الأمر، يسحب الرجال حبالًا متصلة بالطرف الأقصر لعارضة المنجنيق. ونظرًا لصعوبة تنسيق سحب العديد من الرجال معًا بشكل متكرر ومتوقع، تُفضّل المنجنيقات ذات الأثقال الموازنة للآلات الأكبر حجمًا، على الرغم من تعقيد تصميمها الهندسي. [ 26 ] أُجريت تعديلات إضافية على المنجنيق لزيادة مداه، وذلك بإنشاء فتحة لوضع المقلاع والقذيفة أسفل المنجنيق، مما يسمح بإطالة المقلاع وبالتالي زيادة المدى، أو تغيير مسار القذيفة، أو تغيير نقطة الإطلاق. [ 27 ] ومما يزيد من تعقيدها أيضًا الحاجة عادةً إلى رافعات أو عجلات مجنزرة ، مدعومة بنظام البكرات ، لرفع الأثقال الموازنة الأثقل وزنًا. لذا، في حين أن المنجنيقات ذات الأثقال الموازنة تتطلب عددًا أقل بكثير من الرجال لتشغيلها مقارنةً بالمنجنيقات الجرّية، إلا أنها تتطلب وقتًا أطول بكثير لإعادة التلقيم. وفي الحصار الطويل، قد لا يكون وقت إعادة التلقيم عاملًا حاسمًا.
عند تشغيل المنجنيق، تتسبب القوة في تسارع دوراني للعتبة حول المحور ( نقطة ارتكاز الرافعة). تُضاعف هذه العوامل التسارع المنتقل إلى جزء القذف من العتبة والحبل المتصل بها. يبدأ الحبل بالدوران مع العتبة، لكنه يدور لمسافة أبعد (عادةً حوالي 360 درجة) وبالتالي بسرعة أكبر، ناقلاً هذه السرعة المتزايدة إلى المقذوف. يزيد طول الحبل من الفائدة الميكانيكية، كما يُغير مسار المقذوف بحيث يتحرك، عند لحظة إطلاقه من الحبل، بالسرعة والزاوية المطلوبتين ليتمكن من إصابة الهدف. يُعد ضبط نقطة إطلاق الحبل الوسيلة الأساسية لضبط المدى بدقة، حيث يصعب تعديل باقي آليات المنجنيق بعد تصنيعه.

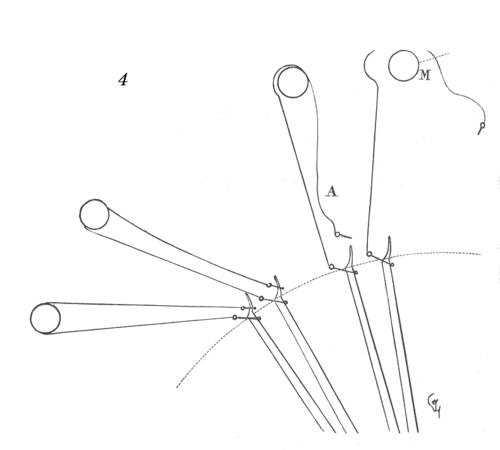

تزداد سرعة دوران ذراع القذف تدريجيًا، بدءًا ببطء ثم تتسارع بسرعة. بعد إطلاق المقذوف، يستمر الذراع في الدوران، ثم يتباطأ تدريجيًا من تلقاء نفسه حتى يتوقف تمامًا في نهاية الدوران. وهذا يختلف عن التوقف المفاجئ العنيف الذي يميز تصميمات المنجنيق الأخرى، مثل المنجنيق الأوناجر ، الذي يمتص معظم طاقة الإطلاق في هيكله، مما يستلزم بناءً متينًا وتدعيمًا قويًا. هذا الاختلاف الجوهري يجعل المنجنيق أكثر متانة، مما يسمح بتصنيع آلات أكبر حجمًا وأكثر قوة. [ 28 ]
يمكن أن يكون مقذوف المنجنيق أي شيء تقريبًا، حتى الحطام أو الجثث المتعفنة أو المواد الحارقة ، ولكنه عادةً ما يكون حجرًا كبيرًا. يوفر الحجر الكثيف، أو حتى المعدن، المُشكّل خصيصًا ليكون مستديرًا وناعمًا، أفضل مدى ودقة في التصويب. عند محاولة اختراق أسوار العدو، من المهم استخدام مواد لا تتحطم عند الاصطدام؛ وكانت المقذوفات تُجلب أحيانًا من محاجر بعيدة للحصول على الخصائص المطلوبة. [ 29 ]
تاريخ
المنجنيق الجر
المنجنيق الجرّ، الذي يُشار إليه أيضاً باسم المنجنيق في بعض المصادر، نشأ في الصين القديمة. [ 33 ] [ 34 ] [ 6 ] [ 35 ]
أول استخدام موثق للمنجنيق الجرّي كان في الصين القديمة. يُرجّح أن الموهيين استخدموه منذ القرن الرابع قبل الميلاد؛ ويمكن العثور على وصف له في كتاب "موزي" (الذي جُمع في القرن الرابع قبل الميلاد). [ 6 ] [ 36 ] ووفقًا لكتاب "موزي" ، كان ارتفاع المنجنيق الجرّي 5.2 متر ، مع دفن 1.2 متر تحت الأرض ، وصُنعت نقطة الارتكاز من عجلات عربة، وكان طول ذراع القذف يتراوح بين 9.1 و10.7 متر، ثلاثة أرباعه فوق نقطة الارتكاز والربع الآخر أسفلها حيث تُربط الحبال، وطول المقلاع 0.85 متر . أما مدى المقذوفات فهو 91 مترًا ، و 55 مترًا ، و 37 مترًا . استُخدمت هذه المنجنيقات كأسلحة دفاعية تُثبّت على الأسوار، وكانت تُستخدم أحيانًا لقذف جذوع أشجار مجوفة مملوءة بالفحم المشتعل لتدمير تحصينات العدو. [ 37 ] [ 38 ] وبحلول القرن الأول الميلادي، فسّر المعلقون مقاطع أخرى في نصوص مثل " زو تشوان" و "كلاسيك الشعر" على أنها إشارات إلى المنجنيق الجرّار: "الغواي هو ذراع خشبي ضخم يُوضع عليه حجر، ويُقذف بواسطة جهاز [جي] فيُسقط العدو. " [ 39 ] وتذكر سجلات المؤرخ الكبير أن "الأحجار الطائرة تزن 12 كاتي، وتُقذف بواسطة أجهزة [جي] لمسافة 300 خطوة." [ 39 ] تراجع استخدام المنجنيقات الجرّارة خلال عهد أسرة هان بسبب فترات السلام الطويلة، لكنها عادت لتصبح سلاح حصار شائعًا خلال فترة الممالك الثلاث . وفي القرون اللاحقة، شاع تسميتها بآلات قذف الحجارة، وعربات الرعد، وعربات الحجارة. استُخدمت هذه المنجنيقات كأسلحة مُثبتة على السفن بحلول عام 573 لمهاجمة تحصينات العدو. [ 40 ] ويبدو أنه خلال أوائل القرن السابع، أُدخلت تحسينات على المنجنيقات الجرّية، على الرغم من عدم تحديد ماهيتها صراحةً. ووفقًا للوحة حجرية في باركول تُخلّد ذكرى غزو تانغ تايزونغ لما يُعرف الآن باسم راية إيجين. حقق المهندس جيانغ شينغبن تقدماً كبيراً في مجال المنجنيقات، التي كانت مجهولة في العصور القديمة. وشارك جيانغ شينغبن في بناء آلات الحصار لحملات تايزونغ ضد المناطق الغربية . [ 41 ] في عام 617، بنى لي مي (سلالة سوي) 300 منجنيق لهجومه على لويانغ ، وفي عام 621 فعل لي شيمين الشيء نفسه في لويانغ، واستمر الأمر حتى عهد سلالة سونغ ، حيث أطلق جنود سونغ في عام 1161 منجنيقاتهم قنابل من الجير والكبريت على سفن أسطول سلالة جين خلال معركة كايشي . [ 42 ] [ 43 ]
لصنع المنجنيق، تُستخدم قطع كبيرة من الخشب لبناء هيكله، ويُثبّت على أربع عجلات في الأسفل. يرتفع من هذا الهيكل عمودان بينهما عارضة أفقية تحمل ذراعًا واحدًا، بحيث يكون الجزء العلوي من الآلة أشبه برافعة. يُحدد ارتفاع الذراع وطوله وحجمه وفقًا للمدينة [التي يُراد مهاجمتها أو الدفاع عنها]. في نهاية الذراع، يوجد حبل يحمل الحجر أو الأحجار، ويتوقف وزنها وعددها على متانة الذراع. يسحب الرجال [فجأة] الحبال المتصلة بالطرف الآخر، فيقذفون الحجر. يمكن دفع هيكل المنجنيق وتدويره حسب الرغبة. كما يمكن دفن أطراف [عوارض الهيكل] في الأرض واستخدامها. [لكن استخدام نوع المنجنيق "الإعصاري" أو "ذو الأربع أرجل" يعتمد على الظروف. [ 44 ]
— تاي باي يين جينغ (太白陰經) للمسؤول العسكري التانغي لي تشيوان (李筌)، 759 م
تبنت شعوبٌ عديدة غرب الصين ، كالبيزنطيين والفرس والعرب والآفار ، المنجنيق الجرّار في القرنين السادس والسابع الميلاديين. ويرى بعض الباحثين أن الآفار هم من نقلوا المنجنيق الجرّار غربًا ، بينما يزعم آخرون أن البيزنطيين كانوا على درايةٍ به مسبقًا. وبغض النظر عن طريقة انتقاله، فقد ظهر في شرق البحر الأبيض المتوسط في أواخر القرن السادس الميلادي، حيث حلّ محلّ آلات الحصار التي تعمل بالالتواء، كالباليستا والأوناغر. [ 45 ] [ 46 ] [ 8 ] ولعلّ هذا الإحلال السريع لآلات الحصار التي تعمل بالالتواء يعود إلى مجموعة من الأسباب، منها بساطة تصميم المنجنيق الجرّار، وسرعة إطلاقه، ودقته العالية، ومدى وقوة مماثلين. ربما كان هذا الأسلوب أكثر أمانًا من الحبال الملتوية لأسلحة الالتواء، "التي كانت حزمها من الأوتار المشدودة تخزن كميات هائلة من الطاقة حتى في حالة السكون، وكانت عرضة للانهيار الكارثي عند الاستخدام." [ 47 ] [ 48 ] [ 49 ] [ 50 ] في الوقت نفسه، يبدو أن الإمبراطورية الرومانية المتأخرة قد استخدمت "مدفعية أقل بكثير من أسلافها، الذين كانوا منظمين الآن في وحدات منفصلة، لذا ربما كانت الأسلحة التي وصلت إلى أيدي الدول اللاحقة محدودة الكمية." [ 51 ] تشير الأدلة من بلاد الغال وجرمانيا إلى وجود خسارة كبيرة في المهارات والتقنيات في مجال المدفعية في المناطق الواقعة غربًا. [ 51 ]
بحسب كتاب " معجزات القديس ديمتريوس" ، الذي يُرجّح أن يكون قد كتبه يوحنا، رئيس أساقفة سالونيك ، حوالي عام 620، هاجم الأفاروسلاف سالونيك عام 586 باستخدام المنجنيقات. استمر القصف لساعات، لكنّ رماة المنجنيقات لم يكونوا دقيقين ، فأخطأت معظم الطلقات هدفها. وعندما أصاب حجرٌ هدفه، "هدم قمة السور حتى الممر". [ 52 ] تبنّى البيزنطيون المنجنيق ربما في وقت مبكر من عام 587، والفرس في أوائل القرن السابع، والعرب في النصف الثاني من القرن السابع. [ 53 ] في عام 652، استخدم العرب المنجنيقات في حصار دنقلا في السودان. [ 54 ] [ 55 ] ومثل الصينيين، بحلول عام 653، امتلك العرب أيضًا منجنيقات مثبتة على السفن. [ 56 ] تبنى الفرنجة والساكسونيون هذا السلاح في القرن الثامن. [ 57 ] يحتوي كتاب "حياة لويس الورع" على أقدم إشارة في أوروبا الغربية إلى المنجنيقات (المنجنيقات الجرّية) في روايته لحصار طرطوشة (808-809) . [ 58 ] في عام 1173، حاولت جمهورية بيزا الاستيلاء على قلعة جزيرة باستخدام المنجنيقات الجرّية على سفن حربية. [ 59 ] كما استُخدمت المنجنيقات الجرّية في الهند. [ 48 ]
كانت المنجنيق، التي تُرجمت وصفها من اليونانية عدة مرات، رباعية الأضلاع، ذات قاعدة عريضة تضيق باتجاه الأعلى، وتستخدم بكرات حديدية كبيرة مثبتة عليها عوارض خشبية "شبيهة بعوارض المنازل الكبيرة"، ولها في الخلف حبل، وفي الأمام كابلات سميكة، مما يسمح برفع الذراع وخفضها، وكانت تقذف "كتلًا ضخمة في الهواء بصوت مرعب". [ 52 ]
— بيتر بورتون
كان المنجنيق الجرّار سلاحًا فعالًا للغاية ضد الأفراد ، حيث استُخدم في موقع داعم إلى جانب الرماة ورماة المقاليع. تصف معظم الروايات المنجنيقات الجرّارة بأنها أسلحة مدفعية خفيفة، بينما كان الاختراق الفعلي للدفاعات ناتجًا عن الألغام أو أبراج الحصار. [ 60 ] في حصار كاماشا عام 766، استخدم المدافعون البيزنطيون أغطية خشبية لحماية أنفسهم من مدفعية العدو، بينما ألحقوا به خسائر بشرية باستخدام رماة الحجارة. لاحظ ميخائيل السوري أنه في حصار باليس عام 823، كان المدافعون هم من تكبدوا خسائر جراء القصف وليس التحصينات. في حصار كيسوم ، استخدم عبد الله بن طاهر الخراساني المدفعية لإلحاق أضرار بالمنازل في المدينة. شهد نهب أموريوم عام 838 استخدام المنجنيقات الجرّارة لطرد المدافعين وتدمير التحصينات الخشبية. خلال حصار مرند عام 848، استُخدمت المنجنيقات الجرّية، "وتشير التقارير إلى أنها قتلت 100 شخص وجرحت 400 من كل جانب خلال الحصار الذي دام ثمانية أشهر". [ 61 ] وخلال حصار بغداد عام 865، تولّت المدفعية الدفاعية مهمة صدّ هجوم على بوابة المدينة، بينما حصدت المنجنيقات الجرّية المثبتة على القوارب أرواح 100 من المدافعين. [ 62 ]
وُصفت بعض المنجنيقات الجرّية الضخمة والقوية بشكل استثنائي خلال القرن الحادي عشر وما بعده. ففي حصار ملاذكرد (1054) ، واجه المدافعون مدفعية الحصار السلجوقية الأولية بقصفها بالحجارة. وردًا على ذلك، بنى السلجوقيون منجنيقًا آخر يتطلب 400 رجل لسحبه، وكان يقذف حجارة تزن 20 كيلوغرامًا (44 رطلًا) . وقد أحدث المنجنيق ثغرة في السور من الطلقة الأولى، لكن المدافعين أحرقوا المنجنيق. ووفقًا لماثيو الرهاوي ، بلغ وزن هذا المنجنيق 3400 كيلوغرام (7500 رطل)، وتسبب في عدد من الخسائر في صفوف المدافعين عن المدينة. [ 60 ] وصف ابن الأديم منجنيقًا جرّيًا قادرًا على قذف رجل في عام 1089. [ 63 ] وفي حصار هايتشو عام 1161، ذُكر أن مدى منجنيق جرّي بلغ 200 خطوة (أكثر من 400 متر (1300 قدم) ). [ 64 ]
غرب الصين، ظل المنجنيق الجرّاني الآلة الرئيسية للحصار حتى القرن الثاني عشر الميلادي، حين استُبدل بالمنجنيق ذي الثقل الموازن. [ 65 ] أما في الصين، فقد ظل المنجنيق الجرّاني الآلة الرئيسية للحصار حتى استُخدم المنجنيق ذو الثقل الموازن خلال الغزو المغولي لسلالة سونغ في القرن الثالث عشر الميلادي. [ 66 ]
خمسة منجنيقات دوامية من ووجينغ زونغياو [ 67 ]
منجنيق النمر الرابض من Wujing Zongyao [ 37 ]
منجنيق الجر ذو الأربع أرجل من كتاب ووجينغ زونغياو [ 67 ]
تصوير من القرن الثاني عشر لمقلاع جر (يسمى أيضًا بيريه) بجوار مقلاع عصا
منجنيق الجر مسلم 1285 [ 68 ]
المنجنيق ذو الثقل الموازن
الأصول
لا يوجد إجماع يُذكر حول مكان وزمان تطوير المنجنيق ذي الثقل الموازن، الذي وُصف بأنه "أقوى سلاح في العصور الوسطى" [ 69 ] . [ 70 ] أقدم وصف ورسم توضيحي معروف للمنجنيق ذي الثقل الموازن ورد في تعليق على فتوحات صلاح الدين الأيوبي كتبه مردي بن علي الطرسوسي عام 1187. [ 71 ] [ 72 ] ومع ذلك، فقد طُرحت أدلة على وجود منجنيقات ذات ثقل موازن، سواءً في أوروبا أو لدى المسلمين، قبل عام 1187. ففي عام 1090، ألقى خلف بن ملايب برجل من قلعة سلمية باستخدام منجنيق، وفي أوائل القرن الثاني عشر، تمكنت آلات الحصار الإسلامية من اختراق تحصينات الصليبيين . ويرى ديفيد نيكول أن هذه الأحداث لم تكن لتتحقق لولا استخدام المنجنيقات ذات الثقل الموازن. [ 73 ]
على الرغم من أن الطرسوسي قدّم أول وصف ورسم توضيحي للمنجنيق ذي الأثقال الموازنة، إلا أن النص يشير إلى أن المحرك لم يكن جديدًا، بل كان قد بُني سابقًا. وقد أشار الطرسوسي إلى المنجنيق ذي الأثقال الموازنة باسم "المنجنيق الفارسي"، بينما كان المنجنيق "الفرنجي" محرك جر خفيف. [ 11 ] [ 74 ] وفي وقت لاحق خلال القرن الثالث عشر، استخدم المسلمون مصطلحي "المنجنيق المغربي " (المنجنيق الغربي) و "المنجنيق الفرنجي " (المنجنيق الفرنجي) للإشارة إلى المنجنيقات ذات الأثقال الموازنة. [ 11 ] ويشير بول إي. تشيفيدن إلى أن مصطلح "المنجنيق المغربي" كان يُستخدم لوصف محركات الأثقال الموازنة المفصلية، على عكس المنجنيقات السابقة ذات الأثقال الموازنة الثابتة أو المعلقة. [ 75 ] وفي بعض الأحيان، تُصنّف المنجنيقات ذات الأثقال الموازنة إلى فئتين أو ثلاث فئات مختلفة بناءً على طريقة تثبيت أثقالها الموازنة، وهي: الأثقال الموازنة الثابتة، والمعلقة، والمفصلية. الثقل الموازن الثابت جزء لا يتجزأ من الذراع المتأرجح، ومساره دائري. [ 76 ] [ 77 ] أما الأثقال الموازنة المعلقة فتتدلى أسفل الذراع وتسقط عموديًا. بينما تُثبّت الأثقال الموازنة المفصلية بالذراع بواسطة مفصل متأرجح. بعض الأثقال الموازنة الثابتة كانت تحتوي أيضًا على جزء مفصلي. النوع الذي وصفه الطرسوسي كان ثقلًا موازنًا معلقًا. وفي كتاباته عام 1280، ادعى جايلز الروماني أن المنجنيقات ذات الأثقال الموازنة المفصلية تتمتع بمدى أوسع من المنجنيقات ذات الأثقال الموازنة الثابتة. [ 78 ] [ 75 ]
يجادل تشيفيدن بأن المنجنيقات ذات الأثقال الموازنة ظهرت في أوروبا قبل عام 1187، استنادًا إلى ما قد يكون منجنيقات ذات أثقال موازنة ورد في مصادر سابقة. ربما كان المؤرخ البيزنطي نيكيتاس خونييتس ، من القرن الثاني عشر ، يشير إلى منجنيق ذي أثقال موازنة عندما وصف منجنيقًا مزودًا برافعة ، وهي أداة لا تُستخدم إلا في آلات الأثقال الموازنة، وذلك خلال حصار زيفغمينون عام 1165. [ 79 ] مع ذلك، كُتب هذا المصدر في الفترة ما بين ثمانينيات وتسعينيات القرن الثاني عشر، وقد يكون نيكيتاس قد وضع آلة عصره في الماضي بشكل غير متزامن. [ 80 ] خلال حصار نيقية عام 1097، يُقال إن الإمبراطور البيزنطي ألكسيوس الأول كومنينوس اخترع قطعًا جديدة من المدفعية الثقيلة التي انحرفت عن التصميم التقليدي، وتركت انطباعًا عميقًا لدى الجميع. [ 81 ] صوّرت رسومات توضيحية أُنتجت لاحقًا عام 1270 منجنيقات ذات أثقال موازنة ثابتة استُخدمت في الحصار. [ ٨٢ ] تظهر إشارات محتملة إلى المنجنيقات ذات الأثقال الموازنة أيضًا في سياق الحصار الثاني لمدينة صور عام ١١٢٤ ، حيث يُقال إن الصليبيين استخدموا "منجنيقات ضخمة". [ ٨٣ ] مع ذلك، فإن المصادر التي تناولت هذا الحصار، وهما فولشر من شارتر وويليام من صور ، لا تذكر سوى "machinae" و "machinae iaculatoriae" التي تُرجمت لاحقًا إلى "perrieres" و "mangoniaux" في كتاب "Estoire d'Eracles" . [ ٨٤ ] يرى شيفيدن أنه بالنظر إلى الإشارات إلى منجنيقات جديدة وأفضل، فإنه بحلول عشرينيات وثلاثينيات القرن الثاني عشر، كان المنجنيق ذو الأثقال الموازنة يُستخدم في أماكن مختلفة من قِبل شعوب متنوعة، مثل الدول الصليبية، والنورمان في صقلية ، والسلاجقة . [ ٨٥ ]
يعود أقدم ذكر موثق لكلمة "منجنيق" في المصادر الأوروبية إلى حصار كاستل نوفو بوكا دادا عام 1199. ومع ذلك، فمن غير الواضح ما إذا كان هذا يشير إلى منجنيقات الثقل الموازن، إذ لم يحدد المؤلف نوع المحرك المستخدم ووصف الآلة بأنها خفيفة نسبيًا. [ 15 ] ربما استُخدمت هذه المنجنيقات في ألمانيا منذ حوالي عام 1205. فقط في أواخر العقد الثاني من القرن الثالث عشر الميلادي، بدأت الإشارات إلى "منجنيق"، التي تصف محركات أكثر قوة ومكونات مختلفة، تتوافق بشكل أوثق مع خصائص منجنيق الثقل الموازن. قد تكون بعض هذه المحركات الأكثر قوة مجرد منجنيقات جر، إذ وُصف أحدها بأنه يُجرّ بعشرة آلاف من القوى. في حصار تولوز (1217-1218) ، ذُكر استخدام المنجنيقات ، [ 86 ] لكن آلة الحصار المصورة على قبر سيمون دي مونتفورت ، الذي قُتل بنيران المدفعية في الحصار، هي منجنيق جر. [ 87 ] [ 88 ] [ 89 ] بعد ذلك بوقت قصير، ظهرت أدلة واضحة على وجود آلات الثقل الموازن. فبحسب أغنية الحملة الصليبية الألبيجية ، كان المدافعون "يركضون نحو الحبال ويشغلون المنجنيقات"، ولإسقاط الآلة، "يرخون حبالهم". [ 90 ] وقد استُخدمت هذه الآلات في إنجلترا بحلول عام 1217 على الأقل، وفي شبه الجزيرة الأيبيرية بعد عام 1218 بقليل. وبحلول ثلاثينيات القرن الثالث عشر، أصبح المنجنيق ذو الثقل الموازن أداة شائعة في حروب الحصار. [ 91 ] وعلى الرغم من عدم وجود مصطلحات محددة بوضوح في أواخر القرن الثاني عشر وأوائل القرن الثالث عشر، فمن المرجح أن المسلمين والأوروبيين كانوا على دراية عملية بالمنجنيق ذي الثقل الموازن مسبقًا. ابتداءً من الحملة الصليبية الأولى (1096-1099)، لا يبدو أن هناك أي فرق ملحوظ في تكنولوجيا آلات الحصار التي استخدمتها القوات الإسلامية والفرنجية، وبحلول الحملة الصليبية الثالثة (1189-1192)، بدا أن كلا الجانبين على دراية جيدة بأسلحة الحصار الخاصة بالعدو، والتي "يبدو أنها كانت متشابهة بشكل ملحوظ". [ 92 ] [ 93 ]
الصين
لا تظهر المنجنيقات ذات الأثقال الموازنة بشكل مؤكد في السجلات التاريخية الصينية حتى حوالي عام 1268. قبل ذلك التاريخ، يُحتمل أن يكون قائد سلالة جين الجورشنية، تشيانغ شين، قد استخدمها عام 1232. اخترع تشيانغ جهازًا يُسمى "المنجنيق المُثبِّت"، والذي لم يكن يحتاج إلا لعدد قليل من الرجال لتشغيله، وكان قادرًا على قذف حجارة ضخمة لمسافة تزيد عن مئة خطوة، أي أبعد من أقوى المنجنيقات ذات الدفع. مع ذلك، لم تُذكر أي تفاصيل أخرى عن هذا الجهاز. توفي تشيانغ في العام التالي، ولم تظهر أي إشارات أخرى إلى المنجنيق المُثبِّت. [ 37 ] [ 95 ] أما أول ذكر مؤكد للمنجنيق ذي الأثقال الموازنة في الصين فكان عام 1268، عندما حاصر المغول مدينتي فانشنغ وشيانغيانغ. بعد فشل الجيش المغولي لسنوات عديدة في الاستيلاء على مدينتي فانتشنغ وشيانغيانغ التوأم، فيما عُرف بحصار فانتشنغ وشيانغيانغ ، استعان بمهندسين فارسيين لبناء منجنيقات ذات أثقال موازنة مفصلية. عُرفت هذه المنجنيقات باسم منجنيق هوي هوي (回回砲، حيث تُستخدم كلمة " هوي هوي " بشكل عامي للإشارة إلى أي مسلم)، أو منجنيق شيانغيانغ (襄陽砲) نسبةً إلى ظهورها لأول مرة في تلك المعركة. سافر إسماعيل وآل عود الدين من العراق إلى جنوب الصين وبنيا منجنيقات للحصار. [ 66 ] تولى مهندسون صينيون ومسلمون تشغيل المدفعية وآلات الحصار للجيوش المغولية. [ 96 ] وبحلول عام 1283، استُخدمت المنجنيقات ذات الأثقال الموازنة أيضًا في جنوب شرق آسيا من قِبل الشام ضد سلالة يوان . [ 97 ]
يعود تصميم المنجنيق الإسلامي في الأصل إلى البلدان الإسلامية، وكان أقوى من المنجنيق العادي. في حالة المنجنيق الأكبر حجمًا، كان الهيكل الخشبي يرتفع فوق حفرة في الأرض. وكانت القذائف يبلغ قطرها عدة أقدام، وعندما تسقط على الأرض، تُحدث حفرة بعمق ثلاثة أو أربعة أقدام. عندما أراد المدفعيون قذفها لمسافة بعيدة، أضافوا ثقلًا إلى الثقل الموازن ووضعوه في الجزء الخلفي من الذراع؛ وعندما احتاجوا إلى مسافة أقصر، وضعوه في الأمام، أقرب إلى نقطة الارتكاز. [ 12 ]
- تشنغ سيكسياو
وظيفة
بينما وصف بعض المؤرخين المنجنيق ذو الثقل الموازن بأنه نوع من الأسلحة الخارقة في العصور الوسطى، حثّ مؤرخون آخرون على توخي الحذر من المبالغة في تقدير قدرته التدميرية. ويرى مؤرخون مثل سيدني توي، وبول تشيفيدن، وهيو كينيدي أن قوة المنجنيق أحدثت تغييرات جوهرية في أساليب الحرب في تلك الحقبة، معتبرين أنه ثورة عسكرية في العصور الوسطى. ويشير هذا الرأي إلى التخلي عن الكباش نظرًا لفعالية المنجنيق ذي الثقل الموازن، القادر على تحويل أي حصن إلى ركام. [ 98 ] وبناءً على ذلك، أصبحت التحصينات التقليدية بالية، واضطرت إلى تطويرها بهياكل معمارية جديدة لدعم المنجنيقات الدفاعية ذات الثقل الموازن. وفي جنوب فرنسا خلال الحملة الصليبية على الألبيجنسيين ، كانت الحصارات الملاذ الأخير، وكانت مفاوضات الاستسلام شائعة. وفي هذه الحالات، استُخدمت المنجنيقات لتهديد تحصينات العدو أو قصفها لضمان النصر. [ 99 ] من باب الحذر، يؤكد مؤرخون مثل جون فرانس وكريستوفر مارشال ومايكل فولتون على الصعوبة الكبيرة التي لا تزال قائمة في اقتحام التحصينات باستخدام مدفعية الحصار. ومن أمثلة فشل مدفعية الحصار عدم وجود دليل على أن المدفعية هددت دفاعات قلعة كراك بين عامي 1170 و1188. [ 100 ] ويؤكد مارشال أن "أساليب الهجوم والدفاع ظلت إلى حد كبير كما كانت عليه خلال القرن الثاني عشر طوال القرن الثالث عشر". [ 101 ] وقد أبدى فيوليه لو دوك تحفظات على القدرة التدميرية للمنجنيق ذي الأثقال الموازنة ، حيث "أكد أن المدفعية التي تعمل بالأثقال الموازنة لا يمكنها فعل أكثر من تدمير الشرفات، وإخلاء المدافعين من المتاريس، واستهداف آلات المحاصرين". [ 102 ]
على الرغم من الأدلة المتعلقة بتزايد قوة المنجنيقات ذات الأثقال الموازنة خلال القرن الثالث عشر، "يبقى من المهم ملاحظة أنه لم ينجح أي منها في إحداث اختراق أدى مباشرةً إلى سقوط حصن." [ 103 ] في عام 1220، حاصر المعظم عيسى مدينة عتليت باستخدام منجنيق واحد ، وثلاثة منجنيقات صخرية ، وأربعة منجنيقات صغيرة ، لكنه لم يتمكن من اختراق السور الخارجي، الذي كان لينًا ولكنه سميك. [ 104 ] وحتى حصار عكا (1291) ، حيث حشدت سلطنة المماليك ما بين 72 و92 منجنيقًا، بما في ذلك 14 أو 15 منجنيقًا ذا أثقال موازنة، بالإضافة إلى أنواع المنجنيقات الأخرى، لم تتمكن هذه المنجنيقات من القيام بدور الاختراق. [ 105 ] دخل المماليك المدينة عن طريق تخريب الركن الشمالي الشرقي من السور الخارجي. [ 106 ] على الرغم من العثور على مقذوفات حجرية كبيرة الحجم (حوالي 66 كيلوغرامًا (146 رطلًا) ) في عكا، الواقعة بالقرب من موقع الحصار والتي يُرجح أن المماليك استخدموها، فإن الجدران المتبقية من برج مونتموسارد الذي يعود للقرن الثالث عشر لا يتجاوز سمكها مترًا واحدًا. [ 107 ] لا يوجد ما يشير إلى أن سمك جدران الحصون قد ازداد بشكل كبير، بل ازداد بشكل طفيف يتراوح بين 0.5 و1 متر ( قدم و8 بوصات - 3 أقدام و3 بوصات) بين القرنين الثاني عشر والثالث عشر. [ 108 ] وصف فرسان الهيكل في صور المنجنيقات الجرّية الأسرع إطلاقًا بأنها أكثر خطورة على المدافعين من المنجنيقات ذات الأثقال الموازنة. [ 109 ] وصفت أسرة سونغ تدابير مضادة للمجانيق ذات الأثقال الموازنة، والتي حالت دون إلحاقها الضرر بالأبراج والمنازل: "ابتكرت طريقة غير عادية لتحييد آثار منجنيقات العدو. رُبطت حبال من قش الأرز، سمكها أربع بوصات وطولها أربعة وثلاثون قدمًا، معًا عشرين حبلًا في كل مرة، ووُضعت على المباني من الأعلى إلى الأسفل، وغُطيت بالطين [الرطب]. عندئذٍ، لم تُلحق السهام الحارقة، ولا القنابل [ هوو باو ] من المنجنيقات، ولا حتى حجارة وزنها مئة جون، أي ضرر بالأبراج والمنازل." [ 110 ]
لم يحلّ المنجنيق ذو الثقل الموازن محل المنجنيق ذي الجرّ بشكل كامل. فعلى الرغم من مداه الأطول، كان لا بد من بناء المنجنيق ذي الثقل الموازن بالقرب من موقع الحصار، على عكس المنجنيق ذي الجرّ الذي كان أصغر حجمًا وأخف وزنًا وأقل تكلفة، وأسهل في الفك والتركيب عند الحاجة. [ 111 ] لم تكن أفضلية المنجنيق ذي الثقل الموازن واضحة تمامًا. وفي هذا الصدد، صرّح الإمبراطور هونغ وو عام 1388 قائلًا: "كان المنجنيق القديم أكثر ملاءمة. فلو كان لديك مئة من هذه الآلات، فعندما تكون مستعدًا للمسير، لا يستطيع حمل كل عمود خشبي سوى أربعة رجال. ثم عندما تصل إلى وجهتك، تُطوّق المدينة، وتُقيم المنجنيقات، وتبدأ بإطلاق النار!" [ 112 ] استمر استخدام المنجنيق ذي الجرّ كسلاح مضاد للأفراد. وينص النص النرويجي لعام 1240، Speculum regale ، صراحةً على هذا التقسيم للوظائف. كان من المقرر استخدام المنجنيقات الجرّية لضرب الأشخاص في المناطق غير المحصنة. [ 113 ] في حصار عكا (1291)، استُخدمت كل من المنجنيقات الجرّية والمنجنيقات ذات الأثقال الموازنة. وفرت المنجنيقات الجرّية غطاءً ناريًا، بينما دمرت المنجنيقات ذات الأثقال الموازنة تحصينات المدينة. [ 114 ] كما يمكن استخدام المنجنيق ذي الأثقال الموازنة للغطاء الناري وكسلاح مضاد للأفراد. استخدم الملك جيمس الأول ملك أراغون هذا الأسلوب كتكتيك دفاعي في العديد من المباني والمدن المحصنة، وقد أثبت فعاليته. [ 115 ] يمكن أن تتسبب المنجنيقات في خسائر بشرية فادحة نتيجة تدمير المباني. خلال هجوم الملك جيمس الأول على مونتكادا، استُخدم منجنيق لاستهداف برج، مما أدى إلى تدميره وتسبب في مقتل مدنيين ومواشي. [ 116 ] ولكن عادةً ما كان يُستخدم المنجنيق ذو الثقل الموازن ضد الأسوار مثل المتاريس، وغيرها من الهياكل الدفاعية، والجزء السفلي من الجدران نظرًا لدقته العالية ومدى إطلاقه الأطول، وهي الطريقة التي استخدمته بها مملكة أراغون . [ 115 ] [ 117 ]
بدلاً من أن تحل المنجنيقات ذات الأثقال الموازنة محل المنجنيقات التقليدية، فقد كملتها في دور مختلف. فبطء معدل إطلاقها وكبر حجمها جعلا إعادة توجيهها، أو حتى تغيير اتجاهها، أكثر صعوبة، مما قلل من الحوافز لاستخدام محرك صغير ذي أثقال موازنة بدلاً من نوع مماثل من المنجنيقات التقليدية. وعلى الرغم من أن المنجنيقات التقليدية أقل دقة، إلا أنه كان من المتوقع أن تحقق النتيجة نفسها، وإن كان ذلك بعدد أكبر من الطلقات، وفي فترة زمنية مماثلة. وبناءً على ذلك، لم يكن استخدام المنجنيقات ذات الأثقال الموازنة مجدياً إلا إذا كانت قادرة على توليد طاقة أكبر بشكل ملحوظ، مما يسمح لها بقذف أحجار أكبر بكثير أو أحجار ذات حجم مماثل لمسافات أبعد. [ 76 ]
— مايكل إس. فولتون
توجد بعض الأدلة على إمكانية نقل المنجنيق ذي الثقل الموازن. فقد استعانت الجيوش بـ"ماجيستر تورمنتوروم" (خبير المنجنيقات) لإعادة بناء المنجنيقات بعد تفكيكها لنقلها إلى وجهتها، سواء على عربات أو عن طريق السفن. [ 116 ] كما كان من الممكن تزويدها بعجلات خاصة بها، كما هو موضح في رسمين توضيحيين صينيين من القرنين السابع عشر والثامن عشر، وهما الرسمان الصينيان الوحيدان اللذان يصوران منجنيقات ذات ثقل موازن على اليابسة. ووفقًا لليانغ جيمينغ، فإن "الرسم التوضيحي يُظهر ... ذراع القذف مفككًا، وثقله الموازن مثبتًا بدعامات داعمة، ومجهزًا للنقل وليس في وضعية القتال". [ 37 ] ومع ذلك، ووفقًا لجوزيف نيدهام، فإن الخزان الكبير في المنتصف كان هو الثقل الموازن، بينما كان الجزء المنتفخ في نهاية الذراع مخصصًا للضبط بين الثقل الموازن الثابت والمتأرجح. يشير كل من ليانغ ونييدهام إلى أن الرسوم التوضيحية مرسومة بشكل سيئ ومربكة، مما يؤدي إلى سوء التسمية. [ 94 ]
تم الاستغناء تدريجياً عن المنجنيقات ذات الأثقال الموازنة والجر في منتصف القرن الخامس عشر تقريباً لصالح أسلحة البارود. [ 118 ] [ 119 ]
المنجنيقات ذات الأثقال الموازنة في حصار نيقية (1097)، حوالي 1270 [ 120 ]
منجنيق ذو ثقل موازن في حصار نيقية (1097)، 1337 [ 120 ]
محمود الغزنوي يهاجم قلعة المتمردين (أرج) في زرنج في سجستان ( إقليم نمروز ) عام 1003 م، من جامع التواريخ ، ج. 1306–18 [ 1 ] [ 2 ]
حصن بالمنجنيق، من كتاب عنيق في المناجانيق ليوسف بن أورنبغا الزردكاش

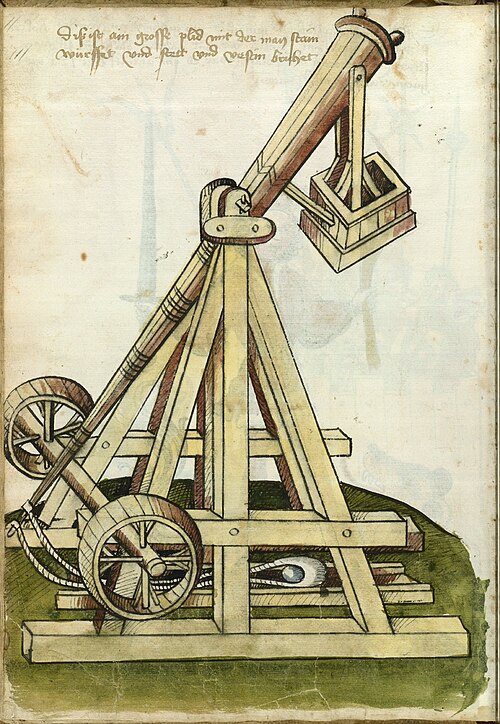

تصوير من القرن الخامس عشر لمقلاع ذي ثقل موازن
تصوير من القرن السادس عشر لمنجنيق ذي ثقل موازن

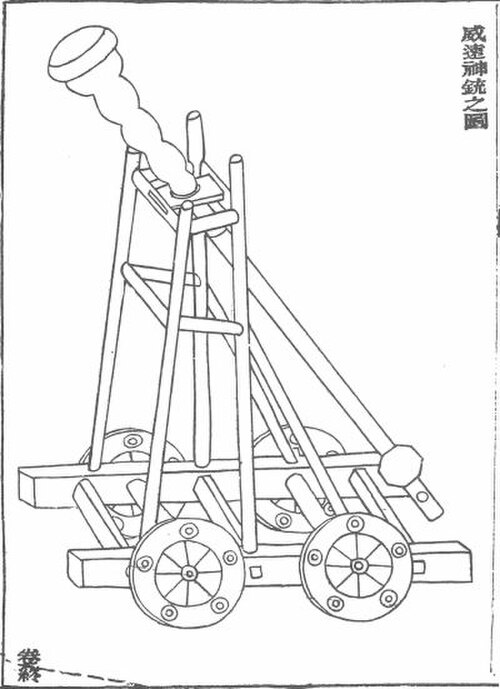

ربما يكون منجنيقًا ذا ثقل موازن (مع أن النص يقول مدفعًا) من الموسوعة الصينية Gujin Tushu Jicheng ، 1726
تصوير لسفينة صينية مسلحة بثلاثة منجنيقات موازنة من أوائل القرن الثامن عشر [ 121 ]
تراجع الاستخدام العسكري
مع ظهور البارود ، بدأ المنجنيق يفقد مكانته كأداة الحصار المفضلة لصالح المدفع . ومع ذلك، استمر استخدام المنجنيق في حصار بورغوس (1475-1476) وحصار رودس (1480) .
كان أحد آخر الاستخدامات العسكرية المسجلة للمنجنيق على يد هيرنان كورتيس ، خلال حصار عاصمة الأزتك تينوتشتيتلان عام 1521. وتشير روايات الهجوم إلى أن استخدام المنجنيق كان مدفوعًا بمحدودية إمدادات البارود. ويُقال إن المحاولة باءت بالفشل: فقد سقطت القذيفة الأولى على المنجنيق نفسه، مما أدى إلى تدميره. [ 122 ]
في الصين، كان آخر مرة تم فيها التفكير بجدية في استخدام المنجنيق لأغراض عسكرية في عام 1480. ولم يُسمع عنها الكثير بعد ذلك. [ 112 ]
المنجنيقات الأخرى
المنجنيق اليدوي
المنجنيق اليدوي ( باليونانية : χειρομάγγανον، cheiromanganon ) عبارة عن مقلاع مثبت على عمود، يستخدم آلية رافعة لدفع المقذوفات. وهو في الأساس منجنيق جرّ فردي، استخدمته قوات الإمبراطور نقفور الثاني فوكاس حوالي عام 965 لزعزعة صفوف العدو في العراء. وقد ذُكر أيضًا في كتاب "التكتيكات" للجنرال نقفور أورانوس (حوالي عام 1000)، وأُدرج في كتاب "التسامح في الحرب" (مؤلف مجهول) كنوع من أنواع المدفعية. [ 123 ]
في الصين، اخترع ليو يونغشي المنجنيق اليدوي ( شوباو ) وقدّمه للإمبراطور عام 1002. كان عبارة عن عمود مثبت في طرفه العلوي مسمار يعمل كنقطة ارتكاز للذراع. كان يُستخدم العمود كقذيفة لتثبيته في الأرض، ومن ثم يستطيع المستخدم إطلاق المقذوفات على العدو من موقع ثابت. [ 124 ]
المنجنيق الهجين
بحسب بول إي. تشيفيدن، وُجد منجنيق هجين يستخدم كلاً من الثقل الموازن والدفع البشري. مع ذلك، لا توجد رسومات أو أوصاف لهذا الجهاز من الفترة التي يُفترض استخدامه فيها. وتستند الحجة الكاملة لوجود المنجنيقات الهجينة إلى روايات عن أسلحة حصار أكثر فعالية. ويشير بيتر بورتون إلى أن ذلك كان ببساطة بسبب ازدياد حجم هذه الآلات. ويعود تاريخ أقدم تصوير للمنجنيق الهجين إلى عام 1462، حين كان المنجنيق قد أصبح بالفعل عتيقًا بسبب المدافع. [ 69 ]
كويارد
الكويارد هو نسخة مصغرة من المنجنيق ذي الثقل الموازن ، ويتكون من إطار واحد بدلاً من الإطارين المزدوجين المعتادين على شكل حرف "A". ويُقسم الثقل الموازن إلى نصفين لتجنب اصطدامه بالإطار المركزي. [ 125 ] [ 126 ]
مقارنة بين أنواع مختلفة من أسلحة المدفعية
محركات الالتواء الرومانية
| سلاح | وزن المقذوف: كيلوغرامات (أرطال) | المدى: أمتار (أقدام) |
|---|---|---|
| باليستا (إعادة بناء) | 0.6 كجم (1.3 رطل) (حجر) / 0.4 كجم (0.88 رطل) (رصاص) | 180 م (590 قدم) / 300 م (980 قدم) [ 127 ] |
| باليستا (إعادة بناء) | 26 كجم (57 رطلاً) | 82 مترًا (269 قدمًا) [ 128 ] |

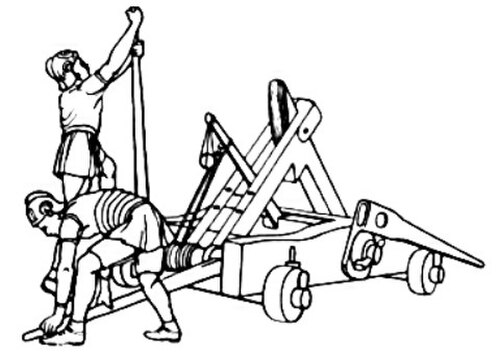

| أوناغر (إعادة بناء) | 130-275 م (427-902 قدم) (لا ضرر على الجدران التي يزيد طولها عن 130 م (430 قدم) ) [ 129 ] | |
| أونيجر (إعادة بناء فيتروفيوس) | 26 كجم (57 رطلاً) | 90 مترًا (300 قدم) [ 130 ] |
المنجنيقات الصينية
| سلاح | طاقم | وزن المقذوف: كيلوغرامات (أرطال) | المدى: أمتار (أقدام) [ 131 ] |
|---|---|---|---|
| المنجنيق الإعصاري | 50 (دوارة) | 1.8 كجم (4.0 رطل) | 78 متراً (256 قدماً) |
| المنجنيق النمر الرابض | 70 (دوار) | 7.25 كجم (16.0 رطل) | 78 متراً (256 قدماً) |
| المنجنيق ذو الأربع أرجل (ذراع واحدة) | 40 (دوارة) | 1.1 كجم (2.4 رطل) | 78 متراً (256 قدماً) |
| المنجنيق ذو الأربع أرجل (ذراعان) | 100 (دوار) | 11.3 كجم (25 رطلاً) | 120 متر (390 قدم) |
| المنجنيق ذو الأربع أرجل (الخمسة أذرع) | 157 (دوار) | 44.5 كجم (98 رطلاً) | 78 متراً (256 قدماً) |
| المنجنيق ذو الأربع أرجل (سبعة أذرع) | 250 (دوار) | 56.7 كجم (125 رطلاً) | 78 متراً (256 قدماً) |
| المنجنيق ذو الثقل الموازن | 10 | ~ 86 كجم (190 رطل) | 200–275 متر (656–902 قدم) |
المنجنيقات ذات الأثقال الموازنة (تقديرات)
| الثقل الموازن: كيلوغرامات (أرطال) | وزن المقذوف: كيلوغرامات (أرطال) | المدى: أمتار (أقدام) [ 132 ] |
|---|---|---|
| 15000 كجم (33000 رطل) | 60 كجم (130 رطلاً) | 365 متراً (1198 قدماً) |
| 100 كجم (220 رطل) | 217 متر (712 قدم) | |
| 30,000 كجم (66,000 رطل) | 100 كجم (220 رطل) | 400 متر (1300 قدم) |
| 250 كجم (550 رطل) | 160 متر (520 قدم) | |
| عشرات الآلاف | 900–1360 كجم (1980–3000 رطل) [ 27 ] |
أقواس الحصار
| سلاح | طاقم | وزن السحب: كيلوغرامات (أرطال) | المدى: أمتار (أقدام) [ 133 ] |
|---|---|---|---|
| قوس ونشاب متعدد المسامير مثبت | 460 متراً (1510 قدماً) | ||
| قوس ونشاب أحادي مثبت | 4-7 | 250–500 متر (820–1640 قدم) | |
| قوس مزدوج مثبت | 10 | 350–520 متر (1150–1710 قدم) | |
| قوس ثلاثي مثبت | 20–100 | 950–1200 كجم (2090–2650 رطل) | 460–1,060 متر (1,510–3,480 قدم) |
| قوس الحصار الأوروبي (القرن الخامس عشر) | 545 كجم (1202 رطل) | 364–420 متر (1194–1378 قدم) |
المنجنيقات الجرّية المُعاد بناؤها
| الساحبون | وزن المقذوف: كيلوغرامات (أرطال) | عدد الطلقات في الدقيقة | أقصى مدى: أمتار (أقدام) [ 134 ] |
|---|---|---|---|
| 6-9 | 5-15 كجم (11-33 رطل) | حوالي 100 متر (330 قدم) | |
| 14 | 3.1 كجم (6.8 رطل) | 145 متر (476 قدم) | |
| 20 | 1.9 كجم (4.2 رطل) | 4-6 | 137 متر (449 قدم) |
منجنيقات مُعاد بناؤها
| الثقل الموازن: كيلوغرامات (أرطال) | وزن المقذوف: كيلوغرامات (أرطال) | المدى: أمتار (أقدام) |
|---|---|---|
| 2000 كجم (4400 رطل) | 12-15 كجم (26-33 رطل) | 120–168 م (394–551 قدم) [ 135 ] |
| 4000 كجم (8800 رطل) | 8-12 كجم (18-26 رطل) | 445 مترًا (1460 قدمًا) [ 136 ] |
| 100 كجم (220 رطل) | 185 متر (607 قدم) [ 69 ] | |
| 6000 كجم (13000 رطل) | 55 كجم (121 رطلاً) | 320 مترًا (1050 قدمًا) [ 135 ] |
| 100 كجم (220 رطل) | 200 متر (660 قدم) [ 136 ] | |
| 30,000 كجم (66,000 رطل) | 476 كجم (1049 رطلاً) | 80 مترًا (260 قدمًا) [ 27 ] |
الاستخدام الحديث
الترفيه والتعليم
استُخدمت المنجنيقات في معظم القرون الأخيرة لأغراض ترفيهية أو تعليمية، لا عسكرية. وقد قام هواة التاريخ الحي ببناء آلات جديدة وترميم أخرى قديمة ، وذلك لإعادة تمثيل الأحداث التاريخية ، واستخدامها في احتفالات تاريخية أخرى. ونظرًا لأن تصميمها أبسط بكثير من الأسلحة الحديثة، فإن المنجنيقات تُشكّل أيضًا تحديًا هندسيًا. [ 137 ] [ 138 ]
فُقدت أساليب بناء المنجنيق في بداية القرن السادس عشر. وفي عام 1984، قام المهندس الفرنسي رينو بيفيت بأول إعادة بناء حديثة للمنجنيق، استنادًا إلى وثائق من عام 1324. [ 139 ]
أكبر منجنيق عامل حاليًا في العالم هو آلة تزن 22,000 كيلوغرام (49,000 رطل) موجودة في قلعة وارويك بإنجلترا، والتي شُيّدت عام 2005. يستند تصميمها إلى تصاميم تاريخية، ويبلغ ارتفاعها 18 مترًا (59 قدمًا)، وتطلق قذائف تزن عادةً 36 كيلوغرامًا (80 رطلًا) لمسافة تصل إلى 300 متر (980 قدمًا) . حظي المنجنيق باهتمام إعلامي واسع النطاق عندما أصابت قذيفة مشتعلة أُطلقت منه عام 2015 مرسى قوارب يعود للعصر الفيكتوري على ضفاف نهر آفون القريب، مُلحقةً به أضرارًا بالغة، ما أظهر قوة هذا السلاح عن غير قصد. [ 140 ] وقد بُني المنجنيق على غرار منجنيق مماثل في مركز ميدلالدرت في الدنمارك. [ 141 ] وفي عام 1989، أصبح مركز ميدلالدرت أول مكان في العصر الحديث يضم منجنيقًا عاملًا. [ 141 ]
تتنافس المنجنيقات في إحدى فئات الآلات المستخدمة لقذف القرع في مسابقة قذف القرع السنوية التي تُقام في مقاطعة ساسكس بولاية ديلاوير الأمريكية. ويحمل الرقم القياسي في هذه المسابقة منجنيق "يانكي سيج 2" من ولاية نيو هامبشاير ، الذي قذف قرعة لمسافة 864.35 مترًا (2835.8 قدمًا) في بطولة العالم لقذف القرع (WCPC) لعام 2013. ويبلغ ارتفاع هذا المنجنيق 16 مترًا (51 قدمًا ) ووزنه 25000 كيلوغرام (55000 رطل ) ، ويقذف قرعًا قياسيًا يتراوح وزنه بين 3.6 و4.5 كيلوغرام (8-10 أرطال) ، [ 142 ] وهو الوزن المحدد لجميع المشاركين في مسابقة WCPC.
تم اختبار منجنيق كبير في أواخر عام 2017 في بلفاست كجزء من موقع تصوير المسلسل التلفزيوني Game of Thrones . [ 143 ]
تم بناء منجنيق ضخم مستوحى من منجنيق " وور وولف " الخاص بإدوارد الأول ، خصيصًا لمشهد في فيلم ديفيد ماكنزي " أوتلاو كينغ " (2018) [ 144 ] الذي يتناول قصة روبرت بروس ، ملك اسكتلندا. خلال الفيلم، يُطلق المنجنيق قذيفة حارقة على قلعة ستيرلنغ . يُجسد هذا المشهد قصة حقيقية مفادها أن بناءه استغرق نحو ثلاثة أشهر، وأن إدوارد لم يسمح لعدوه بالاستسلام حتى تمكن من استخدامه.
في السنوات الأخيرة، تم ابتكار العديد من المنجنيقات القادرة على قذف السيارات. [ 145 ] [ 146 ] في حلقة "كارناج آ تروا" من الموسم الرابع لبرنامج " ذا غراند تور"، استخدم مقدمو البرنامج منجنيقًا لقذف سيارة سيتروين C3 بلورييل من منحدرات دوفر البيضاء عبر القناة الإنجليزية . [ 147 ] [ 148 ] وفي ديسمبر 2020، ابتكر كولين فورز، الشخصية المعروفة على يوتيوب والمخترع المقيم في ستامفورد ، منجنيقًا بارتفاع 14 مترًا (46 قدمًا) قادرًا على قذف غسالة ملابس. [ 149 ] [ 150 ]
التطورات
على الرغم من ندرة استخدامها كسلاح اليوم، لا تزال المنجنيقات تحظى باهتمام المهندسين المحترفين والهواة. ومن التطورات التكنولوجية الحديثة، وخاصةً في مسابقات قذف القرع، تصميم " الأذرع العائمة ". [ 151 ] فبدلاً من استخدام المحور التقليدي المثبت على إطار، تُركّب هذه الأجهزة على عجلات تتدحرج على مسار موازٍ للأرض، مع ثقل موازن يسقط مباشرةً إلى الأسفل عند إطلاقه، مما يسمح بكفاءة أكبر من خلال زيادة نسبة الطاقة المنقولة إلى المقذوف. [ 152 ] أما التصميم الأكثر جذرية، "الذراع المتحركة" لجوناثان وأوريون وإيمرسون ستابلتون، [ 153 ] والذي وُصف بأنه "عصا تسقط مع ثقل موازن ضخم فوقها"، [ 154 ] فقد ظهر لأول مرة في عام 2016 [ 155 ] وفاز في عام 2018 بجائزتي أفضل تصميم وجائزة فئة الوزن المتوسط المفتوحة في مهرجان فيرمونت السنوي العاشر لقذف القرع. [ 154 ] ومن التطورات الحديثة الأخرى "المنجنيق ذو دولاب الموازنة"، [ 156 ] حيث يتم تدوير دولاب الموازنة بسرعة عالية لتوليد الزخم قبل إطلاقه.
الاستخدامات في النشاط والتمرد
في عام 2013، خلال الحرب الأهلية السورية ، تم تصوير المتمردين وهم يستخدمون المنجنيق في معركة حلب . [ 157 ] وقد استُخدم المنجنيق لإلقاء المتفجرات على القوات الحكومية. [ 158 ]
في عام 2014، خلال أعمال الشغب في شوارع هروشيفسكوهو في أوكرانيا، استخدم مثيرو الشغب منجنيقًا مرتجلًا لإلقاء الطوب وزجاجات المولوتوف على بيركوت . [ 159 ]
الاستخدامات في الجيوش النظامية
في عام 2024، استخدم الجيش الإسرائيلي المنجنيق لإطلاق قذائف ملتهبة على لبنان . [ 160 ] وذكرت وسائل إعلام الجيش الإسرائيلي أن الهدف كان استهداف معالم طبيعية كالشجيرات والأحراش على طول الجدار الحدودي اللبناني الإسرائيلي، والتي يُحتمل أن تكون قوات حزب الله قد استخدمتها كغطاء . [ 161 ] وفي وقت لاحق، أصدر الجيش الإسرائيلي بيانًا أوضح فيه أن استخدام المنجنيق كان "مبادرة محلية" أطلقتها لواء لم يكن قد نُشر بعد في غزة ، وليس أداة شائعة الاستخدام في الجيش الإسرائيلي. [ 162 ]
معرض
إعادة بناء حديثة لمنجنيق جرّ من العصر المغولي، متحف منغوليا الداخلية

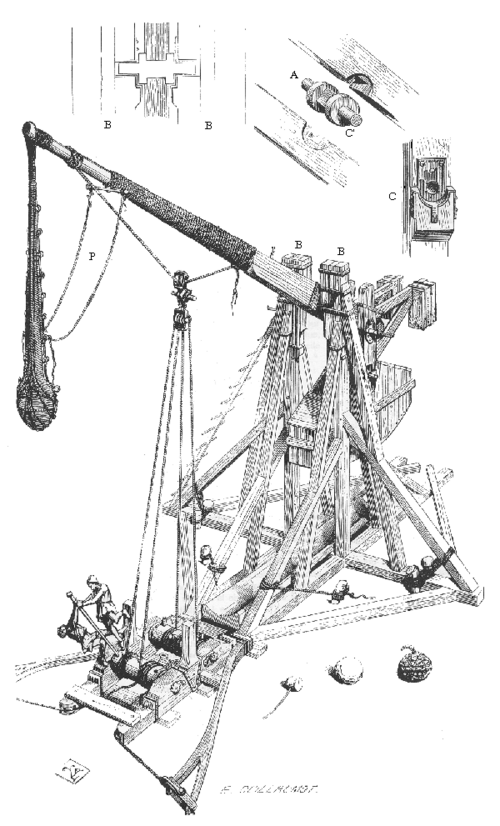

رسم فرنسي من القرن التاسع عشر لمقلاع ذي ثقل موازن من العصور الوسطى
Trebuchet في Middelaldercentret ، الدنمارك

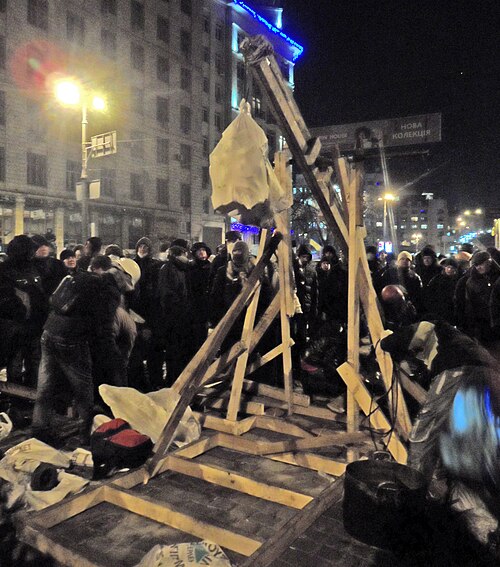

منجنيق حديث مرتجل أقامه مثيرو الشغب في شارع هروشيفسكوهو بكييف عام 2014، ويظهر فيه الثقل الموازن المستخدم لتشغيله
منجنيق ذو ثقل موازن في Château des Baux ، فرنسا
نموذج مصغر للمنجنيق، مستوحى من تصميم " الذئب الحربي ".
