التصوير بالأشعة السينية
تصوير شعاعي إسقاطي للركبة باستخدام جهاز الأشعة السينية الحديث
نظامالجهاز العضلي الهيكلي
الأقسام الفرعيةالتدخلية، النووية، العلاجية، طب الأطفال
أمراض خطيرةالسرطان وكسور العظام
اختبارات هامةاختبارات الفحص ، الأشعة السينية ، التصوير المقطعي المحوسب ، التصوير بالرنين المغناطيسي ، التصوير المقطعي بالإصدار البوزيتروني ، مسح العظام ، الموجات فوق الصوتية ، التصوير الشعاعي للثدي ، التنظير الفلوري
متخصصفني الأشعة

التصوير الشعاعي هو تقنية تصوير تستخدم الأشعة السينية أو أشعة جاما أو الإشعاع المؤين والإشعاع غير المؤين لعرض الشكل الداخلي لجسم ما. تشمل تطبيقات التصوير الشعاعي التصوير الطبي ("التشخيصي" و"العلاجي") والتصوير الشعاعي الصناعي . تُستخدم تقنيات مماثلة في أمن المطارات (حيث تستخدم "أجهزة مسح الجسم" عمومًا الأشعة السينية ذات التشتت الخلفي ). لإنشاء صورة في التصوير الشعاعي التقليدي ، يتم إنتاج شعاع من الأشعة السينية بواسطة مولد الأشعة السينية ويتم إسقاطه باتجاه الجسم. يمتص الجسم كمية معينة من الأشعة السينية أو الإشعاعات الأخرى، اعتمادًا على كثافة الجسم وتكوينه البنيوي. يتم التقاط الأشعة السينية التي تمر عبر الجسم خلف الجسم بواسطة كاشف (إما فيلم فوتوغرافي أو كاشف رقمي). يُطلق على إنشاء صور مسطحة ثنائية الأبعاد بواسطة هذه التقنية التصوير الشعاعي الإسقاطي . في التصوير المقطعي المحوسب (CT scan)، يدور مصدر الأشعة السينية وأجهزة الكشف المرتبطة به حول الجسم، والذي يتحرك بدوره عبر شعاع الأشعة السينية المخروطي الناتج. يتم عبور أي نقطة معينة داخل الجسم من العديد من الاتجاهات بواسطة العديد من الحزم المختلفة في أوقات مختلفة. يتم تجميع المعلومات المتعلقة بتوهين هذه الحزم وإخضاعها للحساب لتوليد صور ثنائية الأبعاد على ثلاثة مستويات (محورية وإكليلية وسهمية) والتي يمكن معالجتها بشكل أكبر لإنتاج صورة ثلاثية الأبعاد.

صورة أشعة طبية للجمجمة

تاريخ

التقاط صورة بالأشعة السينية باستخدام جهاز أنبوب كروكس المبكر ، أواخر القرن التاسع عشر

يمكن إرجاع أصول التصوير بالأشعة السينية وأصول التصوير الفلوري إلى 8 نوفمبر 1895، عندما اكتشف أستاذ الفيزياء الألماني فيلهلم كونراد رونتجن الأشعة السينية ولاحظ أنه على الرغم من أنها يمكن أن تمر عبر الأنسجة البشرية، إلا أنها لا يمكن أن تمر عبر العظام أو المعدن. [1] أشار رونتجن إلى الإشعاع بـ "X"، للإشارة إلى أنه نوع غير معروف من الإشعاع. حصل على أول جائزة نوبل في الفيزياء لاكتشافه. [2]

هناك روايات متضاربة حول اكتشافه لأن رونتجن أحرق ملاحظاته المعملية بعد وفاته، ولكن من المحتمل أن يكون هذا إعادة بناء من قبل كتاب سيرته الذاتية: [3] [4] كان رونتجن يحقق في أشعة الكاثود باستخدام شاشة فلورية مطلية بسيانيد البلاتين الباريوم وأنبوب كروكس الذي لفه في كرتون أسود لإخفاء توهجه الفلوري. لاحظ توهجًا أخضر خافتًا من الشاشة، على بعد متر واحد تقريبًا. أدرك رونتجن أن بعض الأشعة غير المرئية القادمة من الأنبوب كانت تمر عبر الورق المقوى لجعل الشاشة تتوهج: كانت تمر عبر جسم معتم للتأثير على الفيلم خلفه. [5]

أول صورة بالأشعة السينية

اكتشف رونتجن الاستخدام الطبي للأشعة السينية عندما التقط صورة ليد زوجته على لوحة فوتوغرافية تشكلت بسبب الأشعة السينية. كانت صورة يد زوجته أول صورة على الإطلاق لجزء من جسم الإنسان باستخدام الأشعة السينية. عندما رأت الصورة، قالت، "لقد رأيت موتي". [5]

كان أول استخدام للأشعة السينية في ظل الظروف السريرية على يد جون هول إدواردز في برمنغهام بإنجلترا ، في الحادي عشر من يناير عام 1896، عندما قام بتصوير إبرة عالقة في يد أحد زملائه بالأشعة السينية. وفي الرابع عشر من فبراير عام 1896، أصبح هول إدواردز أيضًا أول من استخدم الأشعة السينية في عملية جراحية. [6]

شهدت الولايات المتحدة أول أشعة سينية طبية تم الحصول عليها باستخدام أنبوب تفريغ من تصميم إيفان بوليوي . في يناير 1896، عند قراءة اكتشاف رونتجن، اختبر فرانك أوستن من كلية دارتموث جميع أنابيب التفريغ في مختبر الفيزياء ووجد أن أنبوب بوليوي فقط هو الذي أنتج الأشعة السينية. كان هذا نتيجة لإدراج بوليوي "هدفًا" مائلًا من الميكا ، المستخدم لحمل عينات من المواد الفلورية ، داخل الأنبوب. في 3 فبراير 1896، قام جيلمان فروست، أستاذ الطب في الكلية، وشقيقه إدوين فروست، أستاذ الفيزياء، بتعريض معصم إيدي مكارثي، الذي عالجه جيلمان قبل بضعة أسابيع من كسر، للأشعة السينية وجمعوا الصورة الناتجة للعظم المكسور على ألواح فوتوغرافية من الجيلاتين تم الحصول عليها من هوارد لانجيل، وهو مصور محلي مهتم أيضًا بعمل رونتجن. [7]

صورة بالأشعة السينية تعود إلى عام 1897 لـ Pelophylax lessonae (كان يُطلق عليها آنذاك Rana Esculenta )، من كتاب "Sciagraphs of British Batrachians and Reptiles" لجيمس جرين وجيمس إتش جاردينر

تم استخدام الأشعة السينية للتشخيص في وقت مبكر جدًا؛ على سبيل المثال، افتتح آلان أرشيبالد كامبل سوينتون مختبرًا للتصوير الشعاعي في المملكة المتحدة في عام 1896، قبل اكتشاف مخاطر الإشعاع المؤين. في الواقع، دفعت ماري كوري إلى استخدام التصوير الشعاعي لعلاج الجنود الجرحى في الحرب العالمية الأولى. في البداية، أجرى العديد من أنواع الموظفين التصوير الشعاعي في المستشفيات، بما في ذلك الفيزيائيون والمصورون والأطباء والممرضات والمهندسون. نشأ التخصص الطبي للأشعة على مدار سنوات عديدة حول التكنولوجيا الجديدة. عندما تم تطوير اختبارات تشخيصية جديدة، كان من الطبيعي أن يتم تدريب فنيي الأشعة على هذه التكنولوجيا الجديدة وتبنيها. يقوم فنيو الأشعة الآن بإجراء التنظير الفلوري والتصوير المقطعي المحوسب والتصوير الشعاعي للثدي والموجات فوق الصوتية والطب النووي والتصوير بالرنين المغناطيسي أيضًا. على الرغم من أن القاموس غير المتخصص قد يعرّف التصوير الشعاعي بشكل ضيق للغاية على أنه "التقاط صور بالأشعة السينية"، إلا أن هذا كان لفترة طويلة جزءًا فقط من عمل "أقسام الأشعة السينية" وفنيي الأشعة وأطباء الأشعة. في البداية، كانت الصور الشعاعية تُعرف باسم رونتجينوجرام، [8] بينما كانت كلمة skiagrapher (من الكلمتين اليونانيتين القديمتين اللتين تعنيان "ظل" و"كاتب") تُستخدم حتى عام 1918 تقريبًا لتعني مصور الأشعة . المصطلح الياباني للصورة الشعاعية، رينتوجين (レントゲン) ، يشترك في أصله مع المصطلح الإنجليزي الأصلي.

الاستخدامات الطبية

التصوير بالأشعة السينية
التصنيف الدولي للأمراض-9-CM87، 88.0-88.6
شبكةد011859
كود OPS-3013-10...3-13، 3-20...3-26

نظرًا لأن الجسم يتكون من مواد مختلفة بكثافات مختلفة، يمكن استخدام الإشعاع المؤين وغير المؤين للكشف عن البنية الداخلية للجسم على مستقبل الصورة من خلال تسليط الضوء على هذه الاختلافات باستخدام التوهين ، أو في حالة الإشعاع المؤين، امتصاص فوتونات الأشعة السينية بواسطة المواد الأكثر كثافة (مثل العظام الغنية بالكالسيوم ). يُعرف التخصص الذي ينطوي على دراسة التشريح من خلال استخدام الصور الشعاعية باسم علم التشريح الشعاعي . يتم إجراء الحصول على التصوير الشعاعي الطبي بشكل عام بواسطة مصوري الأشعة ، بينما يتم تحليل الصور بشكل عام بواسطة أطباء الأشعة . يتخصص بعض مصوري الأشعة أيضًا في تفسير الصور. يتضمن التصوير الشعاعي الطبي مجموعة من الوسائل التي تنتج العديد من أنواع الصور المختلفة، ولكل منها تطبيق سريري مختلف.

التصوير الشعاعي الإسقاطي

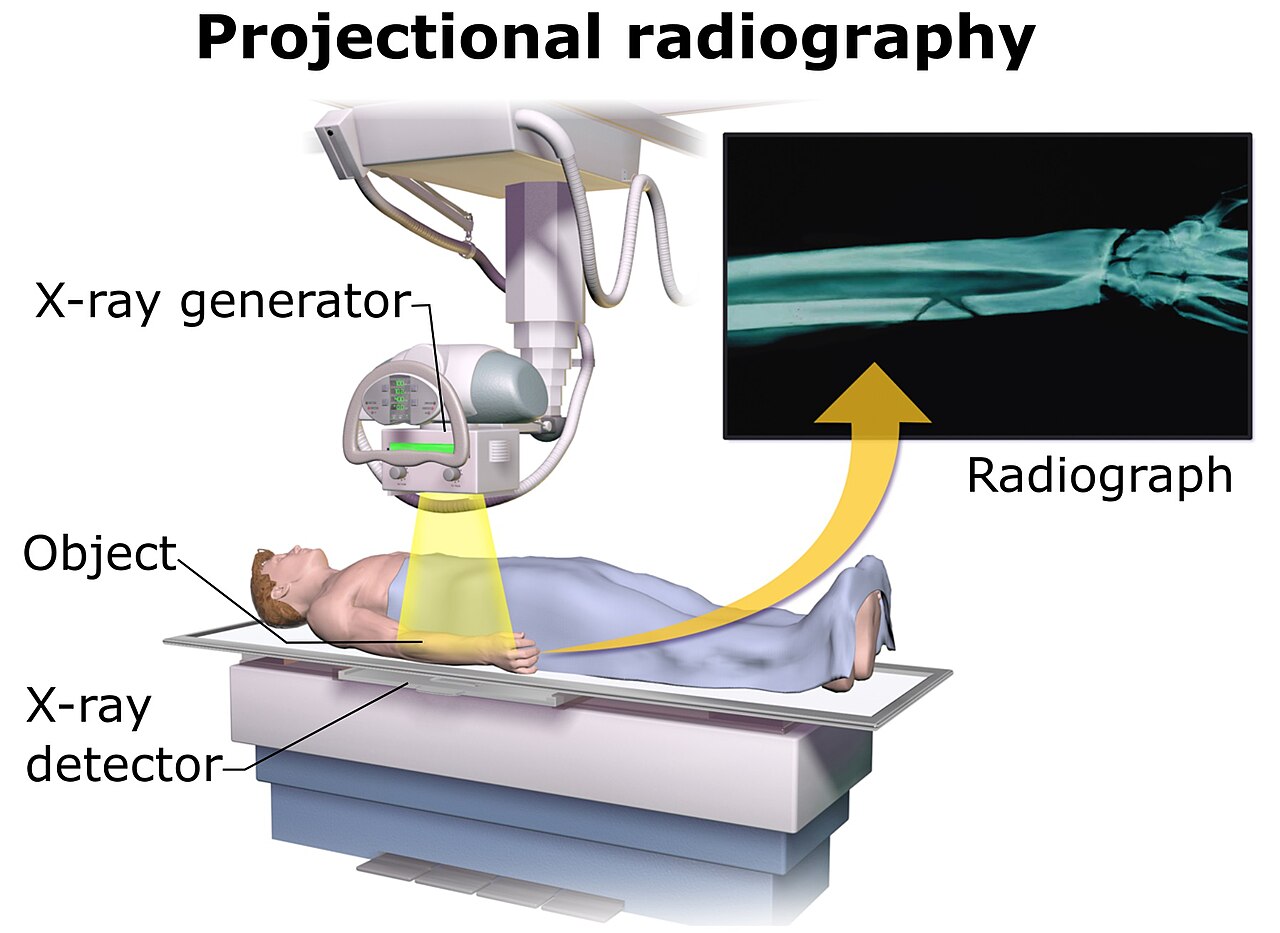

الحصول على التصوير الشعاعي الإسقاطي ، باستخدام مولد الأشعة السينية وكاشف

إن إنشاء الصور عن طريق تعريض جسم ما لأشعة إكس أو غيرها من أشكال الإشعاع الكهرومغناطيسي عالية الطاقة والتقاط شعاع البقايا الناتج (أو "الظل") كصورة كامنة يُعرف باسم "التصوير الشعاعي الإسقاطي". يمكن تحويل "الظل" إلى ضوء باستخدام شاشة فلورية، والتي يتم التقاطها بعد ذلك على فيلم فوتوغرافي ، أو قد يتم التقاطها بواسطة شاشة فوسفورية "لقراءتها" لاحقًا بواسطة الليزر (CR)، أو قد تقوم بتنشيط مصفوفة من أجهزة الكشف عن الحالة الصلبة (DR - على غرار نسخة كبيرة جدًا من CCD في الكاميرا الرقمية). العظام وبعض الأعضاء (مثل الرئتين ) تلائم بشكل خاص التصوير الشعاعي الإسقاطي. إنه فحص منخفض التكلفة نسبيًا مع عائد تشخيصي مرتفع . ينبع الاختلاف بين أجزاء الجسم اللينة والصلبة في الغالب من حقيقة أن الكربون له مقطع عرضي منخفض جدًا للأشعة السينية مقارنة بالكالسيوم.

التصوير المقطعي المحوسب

الصور المولدة من التصوير المقطعي المحوسب ، بما في ذلك صورة ثلاثية الأبعاد في الجزء العلوي الأيسر

التصوير المقطعي المحوسب أو التصوير المقطعي المحوسب (المعروف سابقًا باسم التصوير المقطعي المحوسب، حيث يرمز الحرف "A" إلى "المحوري") يستخدم الإشعاع المؤين (إشعاع الأشعة السينية) بالاشتراك مع الكمبيوتر لإنشاء صور للأنسجة الرخوة والصلبة. تبدو هذه الصور كما لو تم تقطيع المريض مثل الخبز (وبالتالي، فإن "التصوير المقطعي" - "تومو" تعني "شريحة"). على الرغم من أن التصوير المقطعي المحوسب يستخدم كمية أكبر من الإشعاع المؤين من الأشعة السينية التشخيصية (كلاهما يستخدم إشعاع الأشعة السينية)، إلا أنه مع التقدم في التكنولوجيا، انخفضت مستويات جرعة إشعاع التصوير المقطعي المحوسب وأوقات الفحص. [9] تكون فحوصات التصوير المقطعي المحوسب قصيرة بشكل عام، ولا تستمر معظمها إلا لمدة حبس النفس، وغالبًا ما تُستخدم عوامل التباين أيضًا، اعتمادًا على الأنسجة التي يجب رؤيتها. يقوم أخصائيو الأشعة بإجراء هذه الفحوصات، أحيانًا بالاشتراك مع أخصائي الأشعة (على سبيل المثال، عندما يقوم أخصائي الأشعة بإجراء خزعة موجهة بالتصوير المقطعي المحوسب ).

قياس امتصاص الأشعة السينية ثنائية الطاقة

يستخدم DEXA ، أو قياس كثافة العظام، في المقام الأول لاختبارات هشاشة العظام . إنه ليس تصويرًا شعاعيًا إسقاطيًا، حيث يتم إصدار الأشعة السينية في شعاعين ضيقين يتم مسحهما عبر المريض، بزاوية 90 درجة من بعضهما البعض. عادةً ما يتم تصوير الورك (رأس عظم الفخذ ) أو أسفل الظهر ( العمود الفقري القطني ) أو الكعب ( عظم الكعب )، ويتم تحديد كثافة العظام (كمية الكالسيوم) وإعطائها رقمًا (درجة T). لا يستخدم لتصوير العظام، حيث أن جودة الصورة ليست جيدة بما يكفي لعمل صورة تشخيصية دقيقة للكسور والالتهابات وما إلى ذلك. يمكن استخدامه أيضًا لقياس إجمالي الدهون في الجسم، على الرغم من أن هذا ليس شائعًا. جرعة الإشعاع التي يتم تلقيها من فحوصات DEXA منخفضة جدًا، وأقل بكثير من فحوصات التصوير الشعاعي الإسقاطي. [ بحاجة لمصدر ]

التنظير الفلوري

الفلورسنت هو مصطلح اخترعه توماس إديسون أثناء دراساته المبكرة للأشعة السينية. يشير الاسم إلى الفلورسنت الذي شاهده أثناء النظر إلى لوحة متوهجة تتعرض لقصف الأشعة السينية. [10]

توفر هذه التقنية صورًا شعاعية متحركة. يتم إجراء التصوير الفلوري بشكل أساسي لعرض الحركة (للأنسجة أو عامل التباين)، أو لتوجيه التدخل الطبي، مثل رأب الأوعية الدموية، أو إدخال جهاز تنظيم ضربات القلب، أو إصلاح/استبدال المفصل. يمكن إجراء الأخير غالبًا في غرفة العمليات، باستخدام جهاز تصوير فلوروسكوبي محمول يسمى C-arm. [11] يمكنه التحرك حول طاولة الجراحة والتقاط صور رقمية للجراح. يعمل التصوير الفلوري ثنائي المستوى بنفس طريقة التصوير الفلوري أحادي المستوى باستثناء عرض مستويين في نفس الوقت. تعد القدرة على العمل في مستويين مهمة لجراحة العظام والعمود الفقري ويمكن أن تقلل من أوقات التشغيل عن طريق القضاء على إعادة التموضع. [12]

تصوير الأوعية الدموية يظهر إسقاطًا عرضيًا للدورة الدموية الدماغية القاعدية والخلفية

تصوير الأوعية الدموية هو استخدام التنظير الفلوري لرؤية الجهاز القلبي الوعائي. يتم حقن مادة تباين قائمة على اليود في مجرى الدم ومراقبتها أثناء انتقالها. نظرًا لأن الدم السائل والأوعية ليست كثيفة جدًا، يتم استخدام مادة تباين ذات كثافة عالية (مثل ذرات اليود الكبيرة) لرؤية الأوعية تحت الأشعة السينية. يستخدم تصوير الأوعية الدموية للعثور على تمدد الأوعية الدموية والتسربات والانسدادات ( الجلطات ) ونمو الأوعية الجديدة ووضع القسطرة والدعامات. غالبًا ما يتم إجراء رأب الأوعية الدموية بالبالون مع تصوير الأوعية الدموية.

التصوير الشعاعي التبايني

تستخدم التصوير الشعاعي بالتباين عامل تباين إشعاعي، وهو نوع من وسط التباين ، لجعل الهياكل ذات الاهتمام تبرز بصريًا من خلفيتها. تعد عوامل التباين مطلوبة في تصوير الأوعية الدموية التقليدي ، ويمكن استخدامها في كل من التصوير الشعاعي الإسقاطي والتصوير المقطعي المحوسب (يسمى التصوير المقطعي المحوسب بالتباين ). [13] [14]

التصوير الطبي الآخر

على الرغم من أنها ليست تقنيات تصوير شعاعي من الناحية الفنية بسبب عدم استخدام الأشعة السينية، فإن طرق التصوير مثل التصوير المقطعي بالإصدار البوزيتروني والتصوير بالرنين المغناطيسي يتم تجميعها أحيانًا في التصوير الشعاعي لأن قسم الأشعة في المستشفيات يتعامل مع جميع أشكال التصوير . يُعرف العلاج باستخدام الإشعاع بالعلاج الإشعاعي .

التصوير الشعاعي الصناعي

التصوير الشعاعي الصناعي هو طريقة للاختبار غير المدمر حيث يمكن فحص العديد من أنواع المكونات المصنعة للتحقق من البنية الداخلية وسلامة العينة. يمكن إجراء التصوير الشعاعي الصناعي باستخدام الأشعة السينية أو أشعة جاما . كلاهما شكل من أشكال الإشعاع الكهرومغناطيسي . يرتبط الفرق بين الأشكال المختلفة للطاقة الكهرومغناطيسية بطول الموجة . تتمتع أشعة إكس وأشعة جاما بأقصر طول موجي وتؤدي هذه الخاصية إلى القدرة على اختراق والسفر عبر والخروج من مواد مختلفة مثل الفولاذ الكربوني والمعادن الأخرى. تشمل الطرق المحددة التصوير المقطعي الصناعي .

يمكن أيضًا استخدام التصوير بالأشعة السينية في علم الحفريات ، كما هو الحال بالنسبة لهذه الصور بالأشعة السينية لحفرية داروينيوس إيدا .

جودة الصورة

تعتمد جودة الصورة على الدقة والكثافة. الدقة هي قدرة الصورة على إظهار بنية متقاربة في الجسم ككيانات منفصلة في الصورة بينما الكثافة هي قوة اسوداد الصورة. يتم تحديد حدة الصورة الشعاعية بقوة من خلال حجم مصدر الأشعة السينية. يتم تحديد ذلك من خلال مساحة شعاع الإلكترون الذي يضرب الأنود. يؤدي مصدر الفوتون الكبير إلى مزيد من التشويش في الصورة النهائية ويزداد سوءًا بزيادة مسافة تكوين الصورة. يمكن قياس هذا التشويش كمساهمة في دالة نقل التعديل لنظام التصوير.

جرعة الاشعاع

تختلف جرعة الإشعاع المطبقة في التصوير الشعاعي حسب الإجراء. على سبيل المثال، الجرعة الفعالة لأشعة الصدر السينية هي 0.1 ميكروسيفرت، بينما تبلغ الجرعة الفعالة للتصوير المقطعي المحوسب للبطن 10 ميكروسيفرت. [15] صرحت الجمعية الأمريكية للفيزيائيين في الطب (AAPM) أن "مخاطر التصوير الطبي عند جرعات أقل من 50 ميكروسيفرت لإجراءات فردية أو 100 ميكروسيفرت لإجراءات متعددة على مدى فترات زمنية قصيرة منخفضة للغاية بحيث لا يمكن اكتشافها وقد تكون غير موجودة." تشمل الهيئات العلمية الأخرى التي تشترك في هذا الاستنتاج المنظمة الدولية للفيزيائيين الطبيين ، واللجنة العلمية التابعة للأمم المتحدة بشأن آثار الإشعاع الذري ، واللجنة الدولية للحماية من الإشعاع . ومع ذلك، تشير المنظمات الإشعاعية، بما في ذلك الجمعية الإشعاعية لأمريكا الشمالية (RSNA) والكلية الأمريكية للأشعة (ACR)، بالإضافة إلى العديد من الوكالات الحكومية، إلى معايير السلامة لضمان أن تكون جرعة الإشعاع منخفضة قدر الإمكان. [16]

الحماية

الأشعة السينية التي يتم إنشاؤها بواسطة
الفولتية القصوى أدناه		 الحد الأدنى لسمك
الرصاص
75 كيلو فولت 1.0 ملم
100 كيلو فولت 1.5 ملم
125 كيلو فولت 2.0 ملم
150 كيلو فولت 2.5 ملم
175 كيلو فولت 3.0 ملم
200 كيلو فولت 4.0 ملم
225 كيلو فولت 5.0 ملم
300 كيلو فولت 9.0 ملم
400 كيلو فولت 15.0 ملم
500 كيلو فولت 22.0 ملم
600 كيلو فولت 34.0 ملم
900 كيلو فولت 51.0 ملم

الرصاص هو أكثر أنواع الدروع شيوعًا ضد الأشعة السينية نظرًا لكثافته العالية (11340 كجم / م 3 ) وقوة إيقافه وسهولة تركيبه وتكلفته المنخفضة. إن المدى الأقصى لفوتون عالي الطاقة مثل الأشعة السينية في المادة لا نهائي؛ في كل نقطة في المادة يجتازها الفوتون، هناك احتمال للتفاعل. وبالتالي، هناك احتمال ضئيل جدًا لعدم حدوث تفاعل على مسافات كبيرة جدًا. وبالتالي فإن حجب شعاع الفوتون يكون أسيًا (حيث يكون طول التوهين قريبًا من طول إشعاع المادة)؛ ومضاعفة سمك الحجب سيعادل تأثير الحجب.

يوضح الجدول في هذا القسم السُمك الموصى به للدروع الرصاصية تبعًا لطاقة الأشعة السينية، وفقًا لتوصيات المؤتمر الدولي الثاني للأشعة. [17]

الحملات

استجابةً للقلق المتزايد من قبل الجمهور بشأن جرعات الإشعاع والتقدم المستمر لأفضل الممارسات، تم تشكيل تحالف السلامة الإشعاعية في التصوير الطبي للأطفال داخل جمعية الأشعة للأطفال . وبالتعاون مع الجمعية الأمريكية لفنيي الأشعة ، والكلية الأمريكية للأشعة ، والجمعية الأمريكية للفيزيائيين في الطب ، طورت جمعية الأشعة للأطفال وأطلقت حملة Image Gently المصممة للحفاظ على دراسات التصوير عالية الجودة مع استخدام أقل الجرعات وأفضل ممارسات السلامة الإشعاعية المتاحة على مرضى الأطفال. [18] وقد تم تأييد هذه المبادرة وتطبيقها من قبل قائمة متزايدة من المنظمات الطبية المهنية المختلفة في جميع أنحاء العالم وتلقت الدعم والمساعدة من الشركات التي تصنع المعدات المستخدمة في الأشعة.

بعد نجاح حملة Image Gently، أطلقت الكلية الأمريكية للأشعة، وجمعية الأشعة في أمريكا الشمالية، والجمعية الأمريكية للفيزيائيين في الطب، والجمعية الأمريكية لتقنيي الأشعة حملة مماثلة لمعالجة هذه المشكلة في السكان البالغين تسمى Image Wisely. [19] كما تعمل منظمة الصحة العالمية والوكالة الدولية للطاقة الذرية التابعة للأمم المتحدة في هذا المجال ولديها مشاريع جارية مصممة لتوسيع أفضل الممارسات وخفض جرعة الإشعاع للمرضى. [20] [21] [22]

دفع مقدم الخدمة

وعلى النقيض من النصيحة التي تؤكد على إجراء الأشعة السينية فقط عندما يكون ذلك في مصلحة المريض، تشير الأدلة الحديثة إلى أنها تُستخدم بشكل متكرر عندما يتقاضى أطباء الأسنان أجورًا مقابل الخدمة. [23]

معدات

صورة شعاعية بسيطة للمرفق
تصوير بالأشعة السينية للعمود الفقري القطني
يد جاهزة للتصوير بالأشعة السينية

مصادر

في الطب وطب الأسنان، تستخدم صور التصوير الشعاعي الإسقاطي والتصوير المقطعي المحوسب عمومًا الأشعة السينية التي يتم إنشاؤها بواسطة مولدات الأشعة السينية ، والتي تولد الأشعة السينية من أنابيب الأشعة السينية . يشار إلى الصور الناتجة عن الأشعة السينية (مولد/آلة الأشعة السينية) أو ماسح الأشعة المقطعية بشكل صحيح باسم "الصور الشعاعية"/"الصور الشعاعية" و"الصور المقطعية" على التوالي.

هناك عدد من المصادر الأخرى لفوتونات الأشعة السينية المحتملة، ويمكن استخدامها في التصوير الصناعي أو البحث؛ وتشمل هذه المصادر بيتاترونات ، والمسرعات الخطية ( linacs)، والمسرعات السنكروترونية . بالنسبة لأشعة جاما ، تُستخدم المصادر المشعة مثل 192Ir ، أو 60Co ، أو 137Cs .

شبكة

يمكن وضع شبكة مضادة للتشتت بين المريض والجهاز لتقليل كمية الأشعة السينية المتناثرة التي تصل إلى الجهاز. وهذا يحسن من دقة التباين في الصورة، ولكنه يزيد أيضًا من تعرض المريض للإشعاع. [24]

أجهزة الكشف

يمكن تقسيم أجهزة الكشف إلى فئتين رئيسيتين: أجهزة الكشف التصويرية (مثل الألواح الفوتوغرافية وأفلام الأشعة السينية ( الأفلام الفوتوغرافية )، والتي تم استبدالها الآن في الغالب بأجهزة رقمية مختلفة مثل ألواح الصور أو أجهزة الكشف ذات اللوحة المسطحة ) وأجهزة قياس الجرعة (مثل غرف التأين ، وعدادات جايجر ، وأجهزة قياس الجرعات المستخدمة لقياس التعرض الإشعاعي المحلي ، والجرعة ، و/أو معدل الجرعة، على سبيل المثال، للتحقق من فعالية معدات وإجراءات الحماية من الإشعاع على أساس مستمر). [25] [26] [27]

العلامات الجانبية

يتم إضافة علامة جانبية تشريحية غير شفافة للأشعة السينية إلى كل صورة. على سبيل المثال، إذا تم تصوير يد المريض اليمنى بالأشعة السينية، فإن أخصائي الأشعة السينية يتضمن علامة "R" غير شفافة للأشعة السينية داخل مجال شعاع الأشعة السينية كمؤشر على اليد التي تم تصويرها. إذا لم يتم تضمين علامة مادية، فقد يضيف أخصائي الأشعة السينية العلامة الجانبية الصحيحة لاحقًا كجزء من المعالجة الرقمية اللاحقة. [28]

مكثفات الصورة وكاشفات المصفوفات

كبديل لكاشفات الأشعة السينية، فإن أجهزة تكثيف الصورة عبارة عن أجهزة تناظرية تعمل على تحويل صورة الأشعة السينية الملتقطة بسهولة إلى صورة مرئية على شاشة فيديو. يتكون هذا الجهاز من أنبوب مفرغ من الهواء بسطح إدخال عريض مطلي من الداخل بيوديد السيزيوم (CsI). عند تعرضه للأشعة السينية، يتسبب الفوسفور في انبعاث الإلكترونات من الكاثود الضوئي المجاور له. ثم يتم تركيز هذه الإلكترونات باستخدام عدسات إلكترونية داخل المكثف على شاشة إخراج مطلية بمواد فوسفورية. يمكن بعد ذلك تسجيل الصورة الناتجة عبر كاميرا وعرضها. [29]

أصبحت الأجهزة الرقمية المعروفة باسم أجهزة الكشف المصفوفية أكثر شيوعًا في التصوير بالفلوروسكوبي. تتكون هذه الأجهزة من أجهزة كشف منفصلة ذات بكسلات تعرف باسم ترانزستورات الأغشية الرقيقة (TFT) والتي يمكنها العمل إما بشكل غير مباشر باستخدام أجهزة الكشف الضوئية التي تكشف عن الضوء المنبعث من مادة الومض مثل CsI، أو بشكل مباشر عن طريق التقاط الإلكترونات الناتجة عندما تصطدم الأشعة السينية بجهاز الكشف. لا تميل أجهزة الكشف المباشرة إلى تجربة تأثير التشويش أو الانتشار الناجم عن الومضات الفسفورية أو شاشات الأفلام حيث يتم تنشيط أجهزة الكشف مباشرة بواسطة فوتونات الأشعة السينية. [30]

طاقة مزدوجة

التصوير الشعاعي ثنائي الطاقة هو حيث يتم التقاط الصور باستخدام جهدين منفصلين للأنبوب . هذه هي الطريقة القياسية لقياس كثافة العظام . كما يتم استخدامها في تصوير الأوعية الدموية الرئوية المقطعي لتقليل الجرعة المطلوبة من التباين اليودي . [31]
